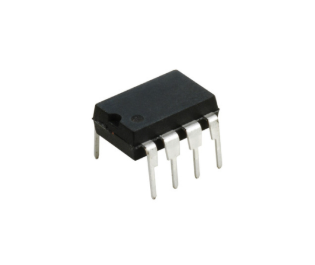

A TL072 operatív erősítő magyarázata

A TL072 egy nagy teljesítményű operatív erősítő, amely a JFET-bemenetek kialakításáról híres, kombinálva az alacsony zajt és a gyors elszámolási díjakat, hogy megfeleljen a modern elektronikus alkalmazások igényeinek.Figyelemre méltó jelenléttel az audio feldolgozásban, műszeres és kommunikációs rendszerekben a TL072 sokoldalú és megbízható választás az Ön számára.Ez a cikk belemerül a TL072 szolgáltatásaiba, a PIN-konfigurációjától és a CAD modellektől a széles körű alkalmazásokig és az ekvivalensekig.Függetlenül attól, hogy optimalizálja-e az audio hűségét, kezelje a műszerezés pontosságát, akár költséghatékony alternatívákat keres, ez az útmutató megadja a TL072 teljes potenciáljának kiaknázásához szükséges betekintést és műszaki részleteket.

Katalógus

1. PIN -konfiguráció

2. CAD modell

3. A TL072 operatív erősítő áttekintése

4. A TL072 felhasználása

5. A TL072 felhasználás optimalizálására szolgáló módszerek

11. Műszaki előírások

Tűkonfiguráció

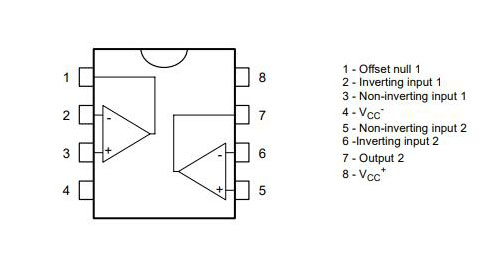

TL072 Pinout

PIN -es szám	Név	Leírás
1	1	Az első op-amp-kimenete
2	1in-	A bemenet megfordítása az első op-amp-hez
3	1in+	Nem invertáló bemenet az első op-amp-hez
4	VCC-	Föld
5	2in+	Nem invertáló bemenet a második op-amp-hez
6	2in-	A második op-amp-bemenet megfordítása
7	2OUT	A második op-amp-kimenete
8	VCC+	Tápfeszültség

CAD modell

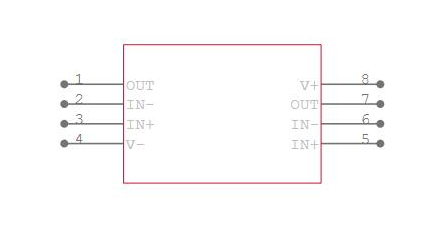

Szimbólum

TL072 Symbol

Lábnyom

TL072 Footprint

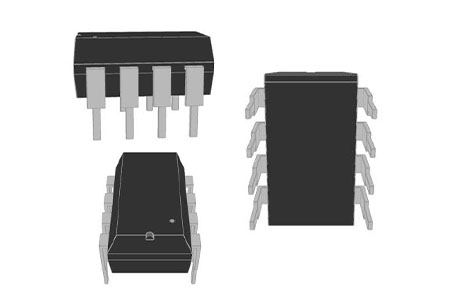

3D -s modell

TL072 3D Model

A TL072 operatív erősítő áttekintése

A TL072 Az operatív erősítő kiemelkedik az elektronikában a nagysebességű, alacsony zajú JFET bemeneti kialakításához, a kettős op-ampkákat egy kompakt csomagba integrálva.Ez az architektúra biztosítja a minimális harmonikus torzulást, így ideális a nagy pontosságú alkalmazásokhoz, például az audio előerősítéshez.A világos és pontos jelek kézbesítésének képessége a professzionális audio berendezések kapocsává tette, ahol a hűség és az érthetőség alapvető tulajdonságok.

Az alacsony bemeneti elfogultsággal és az eltolási áramokkal a TL072 alkalmazkodóképességet kínál a különféle áramköri tervek között, a jelerősítéstől a szűrésig.Megbízhatósága és rugalmassága teszi az Ön számára előnyben részesített választást, amely a jel integritásának megőrzésére összpontosít az igényes alkalmazásokban.A kettős OP-ampok többnyire hatékonyak a sztereó beállításokban és az integrált audiorendszerekben, optimalizálva a helyet, miközben javítják a funkcionalitást.A gondos tápellátás beállításával a torzítás tovább minimalizálható, precíziós és sokoldalúságát példázva.

A TL072 felhasználása

A TL072 operatív erősítő domináns szerepet játszik az audio előtti erősítőkben, elsősorban a pontosság elérése és a torzulás minimalizálásában a magas színvonalú hallgatási élmény érdekében.Biztosítja az audio kimenetet alacsony zajjal és csökkent interferenciával, hozzájárulva a fokozott tisztasághoz és hűséghez.Ez a technikai finomság kielégíti a magával ragadó élmény iránti vágyát.Ezenkívül a TL072 lehetővé teszi a finomhangolású audio paramétereket, mint például a hangerő, a basszus és a magas, és a testreszabott hangprofilt kínálva a személyes preferenciák számára.

A TL072 alkalmazásai túlmutatnak az audiorendszereken, sokoldalú feszültség -összehasonlító képességei miatt.Hatékony felhasználást talál a feszültségszabályozásban, a jelkondicionálásban és az analóg számításban.A vezérlőrendszerekben és a műszerekben a TL072 pontosságának és alkalmazkodóképességének köszönhetően kiemelkedik.Számos speciális funkcióval kedvelheti azt, annak megbízhatóságával, hogy szerepet játszik az alkatrész preferenciájában.

A TL072 felhasználás optimalizálására szolgáló módszerek

Az audio előerősítés világában a TL072 robusztus eszközként szolgál a hangminőség fokozására, miközben költségvetés-barát marad.Ez az operatív erősítő kiemelkedik a legmagasabb szintű teljesítményével, hihetetlenül alacsony zajjal és elhanyagolható torzítással, miután a bemenetet összekapcsolják a kimenetre.A nagy bemeneti impedanciájának köszönhetően az R4 ellenállás értékének növelése növelheti a teljesítményt a zajpadló és a torzulás csökkentésével.Másrészt az R1 ellenállás kulcsfontosságú az impedancia -kiegyensúlyozáshoz, ezt a taktikát általában a professzionális audio konfigurációkban csiszolják, hogy biztosítsák a tiszta jelátvitelt.

Az R2 és R3 negatív visszacsatolási ellenállásokra való szándékos figyelmet jelentõ;Fő feladatuk a kimeneti jelek mérése és finomhangolása.A tökéletes egyensúly elérése értékükben kifinomult kihívás: ha túl magasra állítják, akkor a zajt erősíthetik;Ha túl alacsony, akkor súlyosbítják a torzulást.Ez a bonyolult kiegyensúlyozás párhuzamokkal rendelkezik a finomhangolás hangszereiben, ahol a kisebb csípések mélyen javíthatják az általános akusztikát.

A lehetséges zajjogi aggályok leküzdésére az R6 -ot használják a kisülés szabályozására vagy stabilizálására a C2 kondenzátoron keresztül.Ennek az összetevőnek a hatékonysága hasonlítható a hangmérnök mesteri beállításaihoz, hogy megőrizze a jel tisztaságát az élő előadások során.

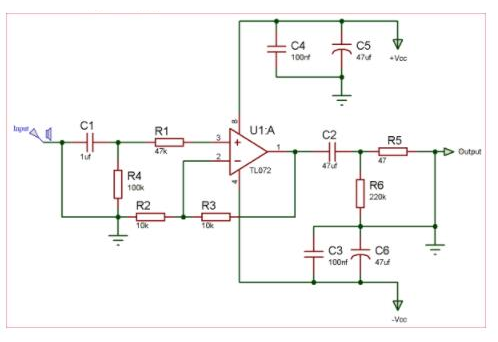

Alkalmazási áramkör

TL072 Application Circuit

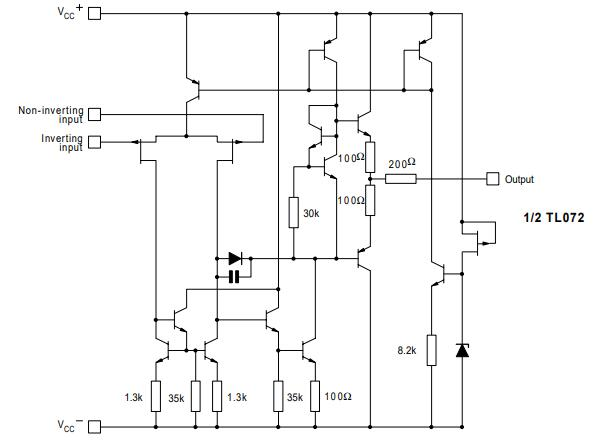

Vázlatos áramkör

TL072 Schematic Circuit

Jellemzők

Jellemző	Leírás
Alacsony energiafogyasztás	Hatékony működés minimális energiafelhasználással.
Bemeneti-torzítás és eltolási áramok	Optimalizálva az alacsony bemeneti-torzításra és az eltolási áramokra Precíziós alkalmazások.
Rövidzárlati védelem	Beépített védelem a kimeneti rövidzárlatok ellen.
Latch-Up Ingyenes működés	Biztosítja a stabil működést reteszelő problémák nélkül.
Kettős op-amp ic	Két operatív erősítőt tartalmaz egy IC csomagban.
Nagy bemeneti impedancia	Megkönnyíti a nagy impedancia forrásokkal való kapcsolatfelvételt.
Belső frekvencia kompenzáció	Biztosítja a stabil működést a körülmények széles skáláján.
Széles feszültségtartomány	Támogatja a széles körű közös módot (a VCC+-ig) és a differenciálművet feszültségtartomány.

Ekvivalensek

• LM358

• NE5532

• OPA827

• ADA4610-2

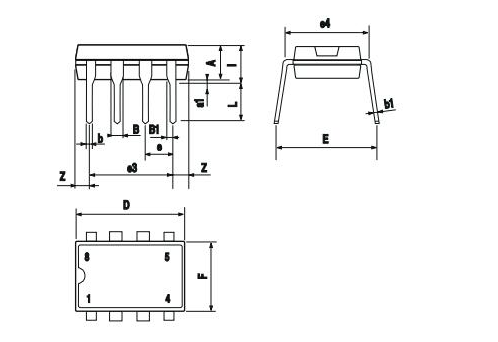

Csomag

TL072 Package

Gyártó

Az STMICroelectronics megkülönbözteti magát a félvezető uralom vezető entitásának, és csodálkozik az úttörő fejlődés miatt a mikroelektronikai alkalmazások széles skáláján.A vállalat hozzáértő módon felhasználja kiterjedt know-how-t a szilícium-technológiában, a kivételes gyártási bátorsággal és a jól megválasztott stratégiai szövetségekkel, hogy elősegítse a System-on-Chip (SOC) technológiák fejlődését.Ahogy a piac gyorsan fejlődik, és a konvergencia tendenciái megjelennek, ezeknek a változásoknak a kezelése dinamikus kihívássá válik.A vállalat folyamatos kutatási és fejlesztési beruházása táplálja a találmányozási képességét, és fenntartja pozícióját az ipari hierarchiában.Az iparági rajongók gyakran elismerik, hogy a műszaki készségek és az ésszerű piaci ismeretek összeolvadása eredmények eredményei.Az örökké fejlődő technológiai környezetben az alkalmazkodás és a jövőbeli trendek előrejelzésének képessége jelentős előnyt jelent.

A Stmicroelectronics diadala bonyolultan kötődik a szilícium technológiájának mélyen elhelyezett parancsnokságához.Ez a mély szakértelem elősegíti az utat a hatékony és a változatos ipari igények kielégítésére szolgáló megoldások kidolgozásához.Felismerheti a pontosság és a megbízhatóság értékét, az stmicroelectronics attribútumokat következetesen fenntartja.A fejlett anyagok infúziójával és a gyártási módszerek optimalizálásával a vállalat nemcsak növeli kínálatának funkcionalitását, hanem ösztönzi az innovációt a technológiai fejlődés területén történő együttműködés révén is.

Műszaki előírások

Ez a táblázat szervezett áttekintést nyújt a TL072CNS specifikációk és attribútumok, valamint a megfelelési információk.

Beír	Paraméter
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	8-DIP (0,300, 7,62 mm)
Pins száma	8
Beszállító eszköz csomag	8-os
Súly	4.535924G
Elemek száma	2
Üzemi hőmérséklet	0 ° C ~ 70 ° C
Csomagolás	Cső
Alkatrész állapota	Elavult
Nedvességérzékenységi szint (MSL)	Korlátlan
Maximális üzemi hőmérséklet	70 ° C
Perc üzemi hőmérséklet	0 ° C
Alapvető cikk száma	TL072
Üzemeltetési tápfeszültség	18 V -os
Csatornák száma	2
Áramkörök száma	2
Maximális ellátási feszültség	36 V -os
Perc tápfeszültség	6 V -os
Működési ellátási áram	4MA
Névleges ellátási áram	5MA
Kimeneti áram	40Ma
Jelenlegi ellátás	4MA
Perc bemeneti feszültség	12 V -os
Elrohanási kamatláb	16v/μs
Erősítő típus	J-FET
Általános üzemmód -kilökődés arány (CMRR)	70 dB
Általános - Bemeneti elfogultság	20PA
Max Bemeneti feszültség	15 V -os
Feszültség - ellátás, egyetlen/kettős (±)	6V ~ 36V ± 3V ~ 18 V
Kimeneti áram csatornánként	40Ma
Bemeneti eltolás feszültség (VOS)	3MV
Sávszélesség	3MHz
Nyerjen sávszélesség -terméket	4MHz
Feszültségnövekedés	106.02DB
Feszültség - bemeneti eltolás	3MV
Maximális kettős ellátási feszültség	18 V -os
Perc kettős ellátási feszültség	3V -os
Kettős ellátási feszültség	± 15v
Erősítők száma	2
Magasság	4,95 mm
Hossz	10.16 mm
Szélesség	7,11 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

Adatlap PDF

TL072CN adatlapok:

Tl072 (a, b) .pdf

Rólunk

ALLELCO LIMITED

Az Allelco egy nemzetközileg híres egyablakos A hibrid elektronikus alkatrészek beszerzési szolgáltatási forgalmazója, amely elkötelezte magát amellett, hogy átfogó alkatrészek beszerzési és ellátási lánc -szolgáltatásait nyújtja a globális elektronikus gyártási és disztribúciós ipar számára, ideértve a globális 500 OEM gyárat és a független brókereket.
Olvass tovább

Gyors lekérdezés

Kérjük, küldjön egy kérdést, azonnal válaszolunk.

Mennyiség

Cikkszám
Kapcsolattartó neve
Cégnév
Email cím
telefon
Hozzászólások

Gyakran Ismételt Kérdések [FAQ]

1. Hogyan tesztelhetem a TL072 OP-AMP-t?

A TL072CP teljes elemzésének végrehajtásához kezdeményezheti az adatlapokat a pontos PIN -konfigurációkhoz.A DC feszültségek megfelelő mérése domináns;Helyezze a fekete szondát az alvázra a földeléshez, és alkalmazza a piros szondát egymás után a 8. érintkező (v+ ellátás) és a 4. érintkező (v-ellátás) érintkezésére.Ez a módszer alapja az alapjainak feltárására a lehetséges rendellenességek feltárására.Ezenkívül a funkciógenerátor és az oszcilloszkóp integrálása lehetővé teszi az erősítő reakciójának a bejövő jelekre adott reakciójának vizsgálatát, a teljesítmény -attribútumok mélyebb megértését és a tervezési megkülönböztetések átfogó feltárásának veleszületett kíváncsiságát.

2. Mi az OP-AMP népszerűsége?

Az analóg áramköri tervezés világában az OP-Amps sokoldalú erőforrásként jelenik meg, alkalmazkodóképességüknek köszönhetően.A negatív visszacsatolás kihasználásával beállíthatja a nyereséget és az impedanciát a külső komponensek révén, megkönnyítve az op-AMP velejáró következetlenségeitől való függőséget.Ez a rugalmasság számos alkalmazásban ragyog, kezdve az audioeszközöktől a mechanizmusok ellenőrzéséig, igazodva az erőfeszítésekhez, hogy változatos körülmények között fenntartsák a magas teljesítményt.

3. Mennyit fordíthat egy op-amp?

A standard OP-ampok általában 30–40 mA-tól származó áramokat forrás vagy süllyedési áramok, bár bizonyos variánsok akár 100 mA-t is támogatnak.A magasabb kimenetelűek 1000 mA -t felfelé tudnak biztosítani, kezelve az alkalmazások igényeit, amelyek jelentős áramot igényelnek, például az energiaerősítést.Ezeknek a specifikációknak a megragadása elősegíti az OP-Amps megfelelő alkalmazásokhoz való igazítását, biztosítva sem a nem megfelelő teljesítményt, sem a túlzott meghajtót, és teljesíti az optimális tervezési funkcionalitásból származó technikai és érzelmi elégedettséget.

4. Mi a TL072A és a TL072B?

Ezek az op-ampkák kiemelkednek a sebességük miatt, összevonva a nagyfeszültségű JFET és a bipoláris tranzisztorokat.A megosztott jellemzők, például a magas slar -sebesség és az alacsony bemeneti torzítási áramok vonzóvá teszik őket a pontos jelfeldolgozás igényeit igénylő alkalmazásokhoz.A modellek közötti kisebb specifikációs különbségek egyedi preferenciákat vonzhatnak, lehetővé téve az egyes modellek számára, hogy megfeleljenek a konkrét működési igényeknek, és visszatükrözzék a választás sokféleségét a tervezési alternatívákban.

5. Mi az a JFET TL072?

A TL072 sorozat nagysebességű JFET-eket alkalmaz, biztosítva a csúcsteljesítményt minimális bemeneti torzítással és eltolási áramokkal, optimalizálva a hatékonyságot a különféle alkalmazások között.Belépésük kulcsfontosságú a kiváló bemeneti impedancia és a gyors váltási képességek biztosításában, mind audio, mind műszer erősítőkben.A JFETS használatáról szóló döntés kiegyensúlyozott megközelítést jelent a mérnöki igények és a termelési szempontok között, tükrözve a racionalitás és a kreativitás metszéspontját a műszaki döntéshozatalban.

6. Mi a TL07X eszköz Thd -je?

A TL07X sorozat rendkívül alacsony teljes harmonikus torzulási (THD) rátát ér el, mindössze 0,003%-kal, megőrizve a minimális harmonikus interferenciát az audio alkalmazásokban.Ez a páratlan audio-egyértelműség, amelynek párhuzamos kapacitása 13 V/μs, megerősíti a sorozat kiváló minőségű audiorendszerek alkalmasságát.Az alacsony torzítás iránti elkötelezettség tükrözi a kollektív iparág törekvését, hogy elérjék a kiváló hangzás hűségét, visszhangzik a tisztaság és a kiválóság elvárásaival.

7. Melyek a TL072X PIN funkciói?

A TL072X PIN -funkcióinak megértése elengedhetetlen az áramköri integráció és a megbízható kialakítás szempontjából.Az invertáló bemenetek (1 és 7 és 7) beállítják a jelfázist, míg a nem invertáló bemenetek (4 in+ és 6 in+) a közvetlen és a kiegészítő jeleket fogadják el.A kimenetek (2 -os és 8 -os) kimenetelű jeleket szállítanak és támogatják az alternatív jelvezetést.Az 5. és a 10. csapot NC -ként jelölik (nincs kapcsolat), egyszerűsítve a PCB elrendezését.A tápegység, 9 VCC+és 10 VCC - fenntartja az áramkör stabilitását, és biztosítja a szükséges pozitív és negatív síneket.Ezeknek a szerepeknek a megismerése javítja az áramkör hatékonyságát és biztosítja a megbízható működést, tükrözve a műszaki tervekben szükséges strukturált megközelítést.
