Slide Switch Guide: Hogyan működik, típusok és áramköri alkalmazások

Ebből a cikkből megtudhatja, mi az a csúszókapcsoló, és hogyan használható az áramkörben lévő elektromos áram szabályozására.Megérted a szimbólumát, a belső felépítését és a működési elvét.Felfedezi a csúszókapcsolók különböző típusait, azok elektromos specifikációit, előnyeit, korlátait és általános alkalmazásait.Ezenkívül látni fogja, hogy a csúszókapcsolók hogyan hasonlíthatók össze a billenő- és lapátkapcsolókkal, és hogyan kell kiválasztani a megfelelőt egy áramkörhöz.

Katalógus

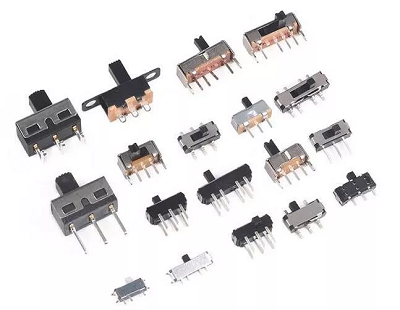

1. ábra Tolókapcsoló

Mi az a csúszókapcsoló?

A csúszókapcsoló egy kis kézi elektromechanikus kapcsoló, amelyet az áramkörben az elektromos áram áramlásának szabályozására használnak.Úgy működik, hogy egy kis csúszkát mozgat egyik pozícióból a másikba, hogy be- vagy kikapcsoljon egy áramkört, vagy módosítsa a csatlakozását.A csúszókapcsolók általában megtalálhatók az elektronikus eszközökben, az áramköri lapokban és a vezérlőpanelekben, mivel kompaktak és könnyen kezelhetők.Lehetővé teszik az elektromos áram kézi engedélyezését vagy letiltását egy egyszerű csúszó mozdulattal.Megbízhatóságuk és egyszerű kialakításuk miatt a csúszókapcsolókat széles körben használják a fogyasztói elektronikában, a teljesítményszabályzókban és a kis elektronikai modulokban.

Egy csúszó kapcsoló szimbóluma

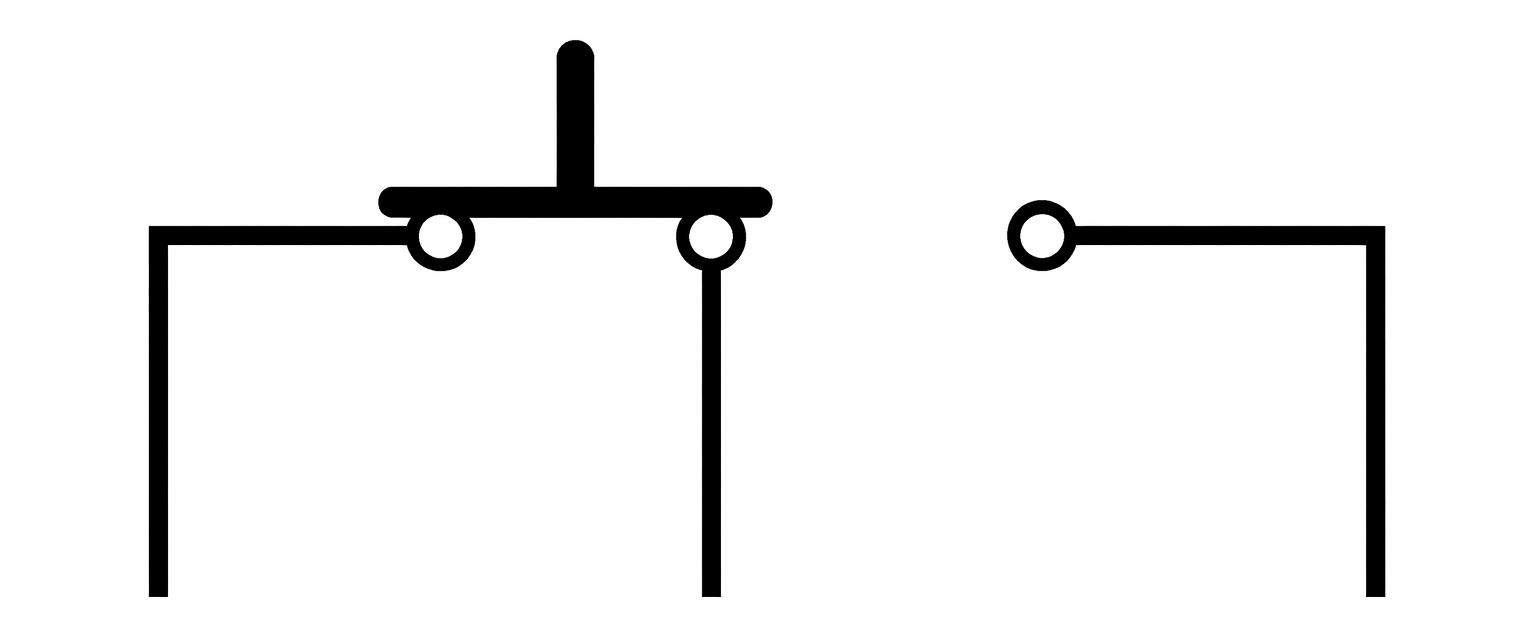

2. ábra: Tolókapcsoló szimbólum

Az elektromos kapcsolási rajzokon a tolókapcsoló szimbólum az elektromos áramkör nyitására vagy zárására szolgáló kapcsolóeszközt jelöli.A szimbólum jellemzően rögzített csatlakozási pontokból és egy mozgatható vonalból áll, amely jelzi a kapcsok közötti kapcsolási utat.Ez a diagram segít megérteni, hogy a kapcsoló hogyan köti össze az áramkör különböző részeit.A pontos szimbólum kissé eltérhet az ábrán látható kapcsolókonfigurációtól függően.A szabványos sematikus szimbólumok használata biztosítja, hogy a kapcsolási rajzok világosak, következetesek és könnyen értelmezhetők maradjanak az elektronikus tervezés és hibaelhárítás során.

Tolókapcsoló felépítése

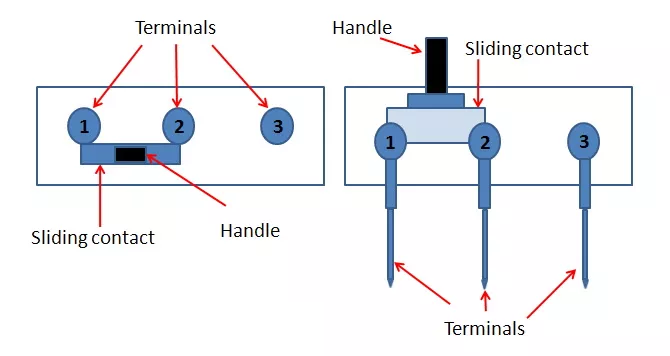

3. ábra Tolókapcsoló felépítése

• Fogantyú (csúszka)

A fogantyú a csúszókapcsoló külső része, amelyet egy ujjal lehet mozgatni.Általában műanyagból vagy tartós szigetelőanyagból készül a biztonságos kézi működtetés érdekében.A fogantyú vízszintesen mozog egy rögzített pályán, hogy áthelyezze a belső érintkezőket a kapcsoló belsejében.

• Csúszó érintkező (mozgó érintkező)

A csúszóérintkező a mozgatható vezetőelem, amely a csúszó mechanizmushoz van rögzítve.Általában fémből készül, hogy jó elektromos érintkezést biztosítson a kapcsok között.Ez az összetevő fizikailag mozog különböző érintkezési pontokon, amikor a csúszkát mozgatják.

• Terminálok

A kivezetések azok a fém tűk, amelyek a csúszókapcsolót egy elektromos áramkörhöz kötik.A kapcsoló testéből kinyúlnak, így nyomtatott áramköri lapra (PCB) forraszthatók.Mindegyik terminál csatlakozási pontként működik a kapcsoló és az áramkör külső huzalozása között.

• Lakás

A ház a külső burkolat, amely körülveszi és védi a tolókapcsoló belső alkatrészeit.Általában műanyagból vagy fémből készül, hogy mechanikai szilárdságot és szigetelést biztosítson.A ház egy vonalban tartja a belső részeket, és megvédi őket a portól, a sérülésektől és a külső beavatkozásoktól.

A csúszókapcsoló működési elve

A csúszókapcsoló működési elve egy csúszó aktuátor mozgásán alapul, amely megváltoztatja a belső érintkezők közötti kapcsolatot.Amikor a csúszkát az egyik oldalra tolja, a belső érintkező egy vonalba kerül a kapcsoló belsejében lévő adott terminálhoz.Ez a beállítás a kapcsoló helyzetétől függően vagy befejezi az elektromos utat, vagy megszakítja a kapcsolatot.Ha az érintkező áthidal két kivezetést, elektromos áram áramolhat át az áramkörön.Amikor a csúszka elmozdul az érintkezési ponttól, az áramkör útja megszakad, és az áram leáll.Ez az egyszerű csúszó mozgás lehetővé teszi a kapcsolónak az áramkör elektromos állapotának manuális vezérlését.Ennek az egyszerű mechanizmusnak köszönhetően a csúszókapcsolók megbízható kézi vezérlést biztosítanak számos elektronikus rendszerben.

A csúszókapcsolók típusai

SPDT csúszókapcsoló

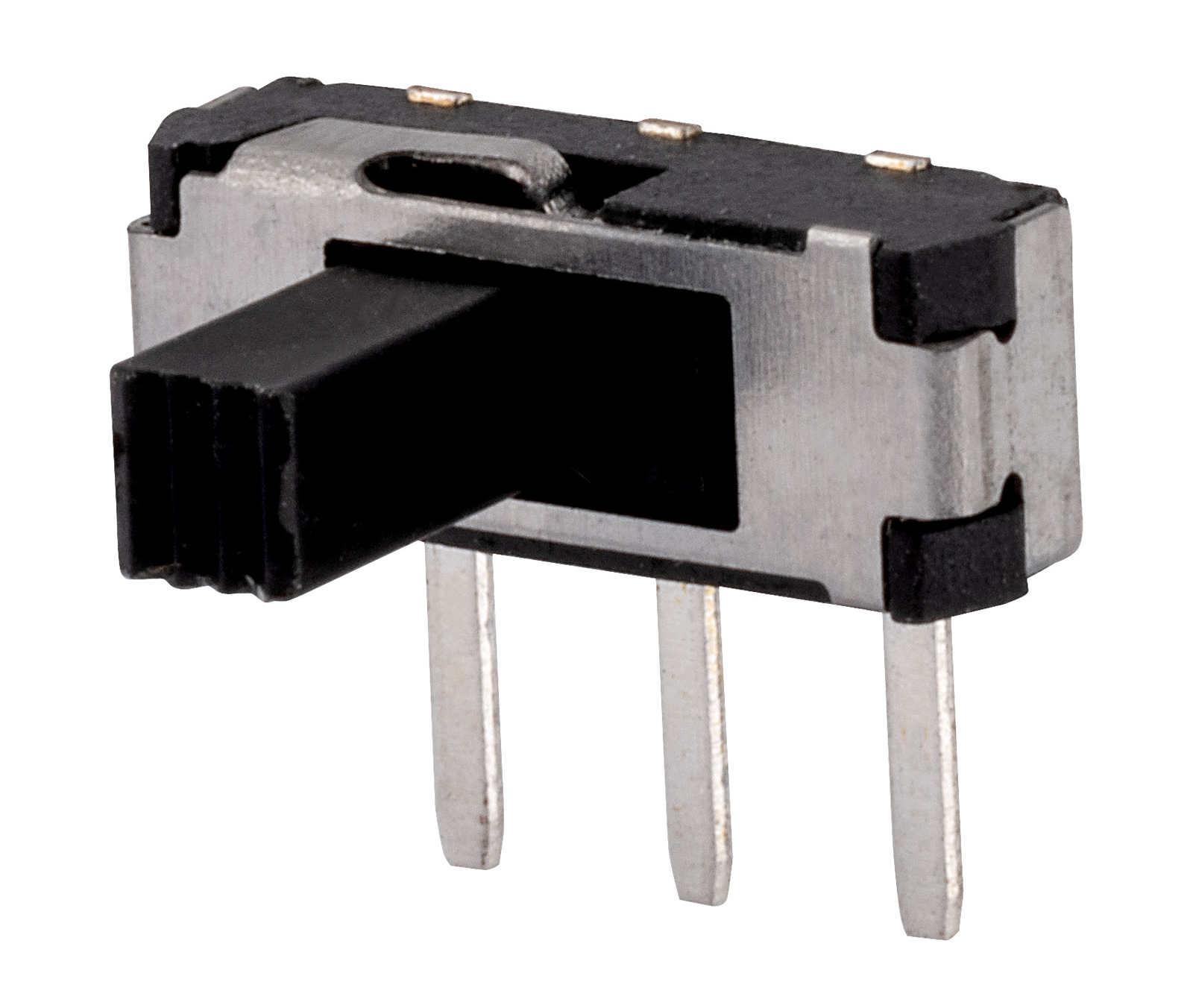

4. ábra SPDT tolókapcsoló

Az SPDT (Single Pole Double Throw) csúszókapcsoló egy olyan kapcsoló, amely az egyik bemeneti csatlakozót a két lehetséges kimenet egyikéhez köti.Egyetlen mozgó érintkezőt tartalmaz, amely két különböző csatlakozási pont között csúszhat.Amikor a csúszka egy pozícióba mozdul, a bemeneti csatlakozó az első kimeneti csatlakozóhoz csatlakozik.Amikor a csúszka a másik oldalra mozdul, a csatlakozás a második kimeneti csatlakozóra változik.Ez a kapcsolási művelet lehetővé teszi egyetlen áramköri útvonal átirányítását két különböző elektromos útvonal között.Az ábrán látható kialakítás azt szemlélteti, hogy a csúszó aktuátor mozgása során hogyan változtatja meg a kapcsok közötti kapcsolatot.Ennek az egyszerű kapcsolási elrendezésnek köszönhetően az SPDT csúszókapcsolókat általában az alapvető jel- vagy áramkörválasztásra használják.

SPST csúszókapcsoló

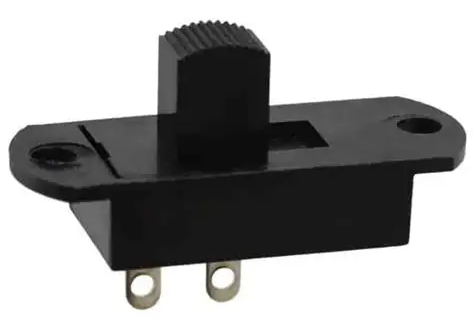

5. ábra SPST tolókapcsoló

Az SPST (Single Pole Single Throw) csúszókapcsoló a legegyszerűbb típusú csúszókapcsoló, amelyet egyetlen elektromos áramkör vezérlésére használnak.Egy bemeneti és egy kimeneti csatlakozóval rendelkezik, amelyek csúsztatással csatlakoztathatók vagy leválaszthatók.Amikor a csúszkát BE állásba mozgatja, a belső érintkező összekapcsolja a két kivezetést.Amikor a csúszka KI állásba kerül, az érintkező szétválik, és az elektromos út megszakad.Ez az egyszerű mechanizmus az elektromos áram alapvető BE/KI vezérléseként működik.Az ábrán látható szerkezet bemutatja, hogy a csúszka hogyan mozog két pozíció között a kapcsolat vezérléséhez.Egyszerűsége miatt az SPST tolókapcsolót széles körben használják az egyszerű tápkapcsoló funkciókhoz.

DPST csúszókapcsoló

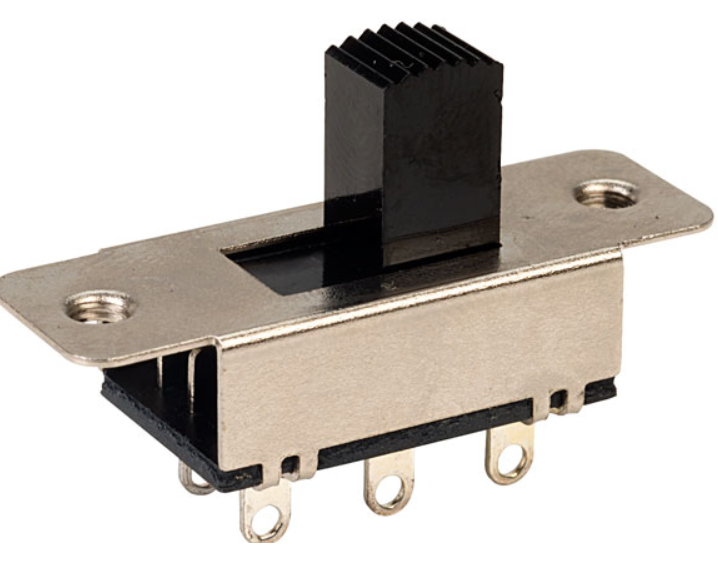

6. ábra DPST csúszókapcsoló

A DPST (Double Pole Single Throw) csúszókapcsolót két független áramkör egyidejű vezérlésére tervezték egyetlen csúsztatással.Két különálló belső kapcsolási útvonalat tartalmaz, amelyek a csúszka működtetésekor együtt mozognak.Ha a csúszkát BE állásba tolja, mindkét áramkör egyszerre kapcsolódik össze.Amikor OFF helyzetbe kerül, mindkét csatlakozás egyszerre nyílik meg.Ez a kialakítás lehetővé teszi két elektromos vezeték kapcsolását egyetlen kézi vezérléssel.Az ábrán látható konfiguráció azt tükrözi, hogy egy csúszó mozgás hogyan hat két belső kapcsolási útvonalra.A DPST tolókapcsolókat általában akkor használják, ha két áramkört együtt kell vezérelni, szinkronban.

DPDT tolókapcsoló

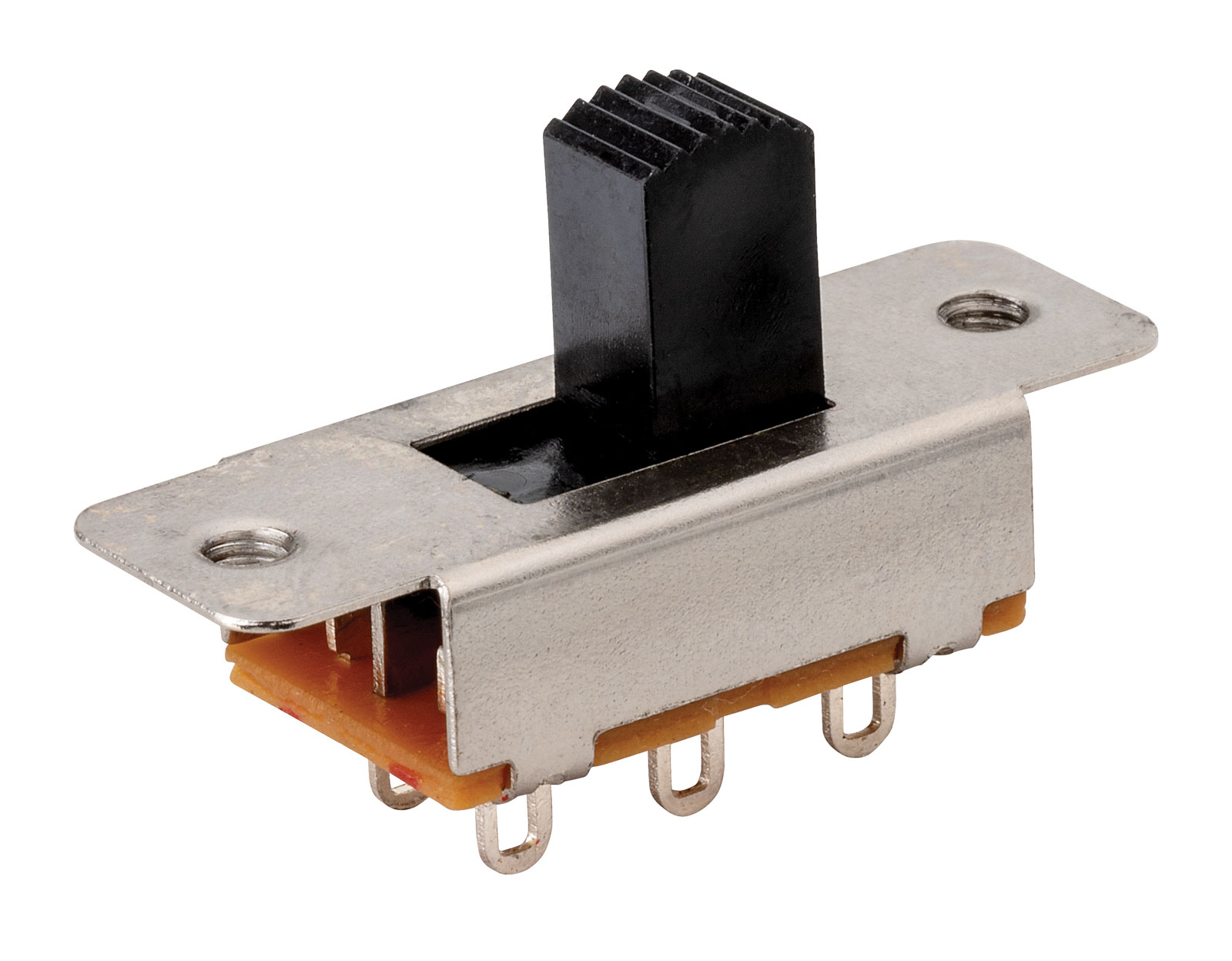

7. ábra: DPDT tolókapcsoló

A DPDT (Double Pole Double Throw) csúszókapcsoló egy olyan kapcsolóeszköz, amely két különálló áramkört vezérel, és mindegyiket két különböző kimeneti útvonal között kapcsolhatja át.Két pólust tartalmaz, mindegyiknek két lehetséges csatlakozási pontja van.Amikor a csúszka elmozdul, mindkét áramkör egyszerre változtatja a csatlakozási pozícióját.Ez lehetővé teszi, hogy az egyes áramkörök váltakozhassanak két különböző kivezetési útvonal között a csúszka helyzetétől függően.Az ábrán látható kapcsolási struktúra bemutatja, hogyan van elrendezve több terminál, hogy támogassa ezt a kettős kapcsolási funkciót.Ennek a képességnek köszönhetően a DPDT tolókapcsoló rugalmas kapcsolási vezérlést biztosít az olyan áramkörök számára, amelyek egyidejűleg két csatlakozásváltást igényelnek.

A csúszókapcsolók elektromos specifikációi

Paraméter	Specifikáció
Névleges feszültség	12 V – 50 V DC tipikus névleges feszültség kis PCB csúszókapcsolókhoz
Jelenlegi értékelés	0,3 A – 3 A a kapcsoló méretétől és az érintkező kialakításától függően
Érintkezési ellenállás	≤ 20 mΩ jellemző zárt érintkezők esetén
Szigetelési ellenállás	≥ 100 MΩ 500 V DC mellett
Dielektromos szilárdság	500 V – 1000 V AC 1 percig a sorkapcsok között
Működési hőmérséklet tartomány	-20°C és +85°C közötti tipikus működési tartomány
Mechanikai élettartam	10 000 – 50 000 kapcsolási ciklus
Elektromos élettartam	5000 – 10000 kapcsolási ciklus névleges terhelés mellett
Terminál típusa	PCB átmenő lyukcsapok vagy forrasztósaru-kapcsok
Kapcsolattartó anyag	Ezüstözött rézötvözet vagy sárgaréz érintkezők
Kapcsolat értékelése	0,3 A 50 V DC vagy 3 A 12 V DC (általános névleges értékek)
Kapcsolóerő	100 gf – 300 gf csúszka működtető erő
Utazási távolság	2 mm – 4 mm csúszka mozgás a pozíciók között
Szigetelő anyag	Magas hőmérsékletű hőre lágyuló műanyag (UL94 V-0 besorolású)
Terminálköz	2,54 mm – 5,08 mm szabványos PCB osztásköz

A csúszókapcsolók előnyei és korlátai

A csúszókapcsolókat az elektronikus áramkörökben használják, mivel egyszerűek, olcsók és könnyen használhatók, de vannak korlátai is.

A csúszókapcsolók előnyei

• Az egyszerű kézi vezérlésnek köszönhetően a csúszókapcsolók könnyen kezelhetők számos elektronikus eszközben.

• A kompakt méret lehetővé teszi, hogy könnyen elférjenek kis áramköri lapokon és hordozható berendezéseken.

• Az alacsony gyártási költség gazdaságossá teszi a nagyméretű elektronikai termékekhez.

• A tiszta BE/KI pozíció látható kapcsolási állapotot biztosít.

• A megbízható mechanikai szerkezet stabil kapcsolási teljesítményt biztosít az alapáramkörökben.

• Könnyű telepítés nyomtatott áramköri lapokra szabványos forrasztókapcsokkal.

A csúszókapcsolók korlátai

• A mechanikus érintkezők sok kapcsolási ciklus után elhasználódhatnak.

• Korlátozott kapcsolási sebesség az elektronikus vagy félvezető kapcsolókhoz képest.

• A kis méret bizonyos kiviteleknél megnehezítheti a kézi működtetést.

• Nem alkalmas nagy teljesítményű vagy nagyáramú kapcsolási alkalmazásokhoz.

• A pornak vagy nedvességnek való kitettség befolyásolhatja a hosszú távú kapcsolási megbízhatóságot.

A csúszókapcsolók alkalmazásai

1. Szórakoztató elektronika

A csúszókapcsolókat gyakran használják kis fogyasztói elektronikai cikkekben, például rádiókban, hangszórókban és elektronikus eszközökben.Lehetővé teszik a teljesítmény vagy az alapvető funkciók kézi vezérlését egy egyszerű csúszó mozdulattal.Kompakt méretük miatt ideálisak korlátozott belső térrel rendelkező eszközökhöz.

2. Hordozható elektronikus eszközök

Sok hordozható eszköz csúszókapcsolót használ a teljesítményszabályozáshoz vagy az üzemmód kiválasztásához.Ilyenek például a kézi elektronika, az akkumulátorral működő modulok és a kis kommunikációs eszközök.A kapcsoló egyértelmű fizikai pozíciót biztosít, amely jelzi, hogy a készülék BE vagy KI van-e kapcsolva.

3. Elektronikus játékok

A csúszókapcsolókat széles körben használják az elemmel működő játékokban a tápellátás szabályozására vagy a hang- és világítási funkciók aktiválására.Egyszerű és tartós kapcsolási megoldást kínálnak, amely alkalmas ismételt kézi használatra.Kis méretük a kompakt játékházakba is jól illeszkedik.

4. Vezérlőpultok

Az ipari vagy elektronikus vezérlőpanelek néha tartalmaznak tolókapcsolókat az üzemmódok kiválasztására vagy bizonyos funkciók engedélyezésére.A kapcsoló egyértelmű és közvetlen módot biztosít a beállítások kézi módosítására.Egyszerű működése megkönnyíti a berendezés vezérlését.

5. DIY elektronika és prototípuskészítés

A csúszókapcsolókat általában elektronikus projektekben, prototípus táblákban és fejlesztőkészletekben használják.Lehetővé teszik az áramköri állapotok kézi vezérlését a tesztelés és a kísérletezés során.Egyszerű felépítésüknek köszönhetően könnyen integrálhatók az egyedi elektronikus tervekbe.

6. Elemválasztó áramkörök

Egyes elektronikus rendszerek csúszókapcsolókat használnak az akkumulátorforrások áramkörön belüli csatlakoztatására vagy leválasztására.Ez lehetővé teszi az áramforrások kézi kezelését kis elektronikai eszközökben.A csúszó művelet egyszerű módot biztosít az elektromos vezetékek közötti kapcsolat szabályozására.

Tolókapcsoló vs váltókapcsoló vs lapátkapcsoló

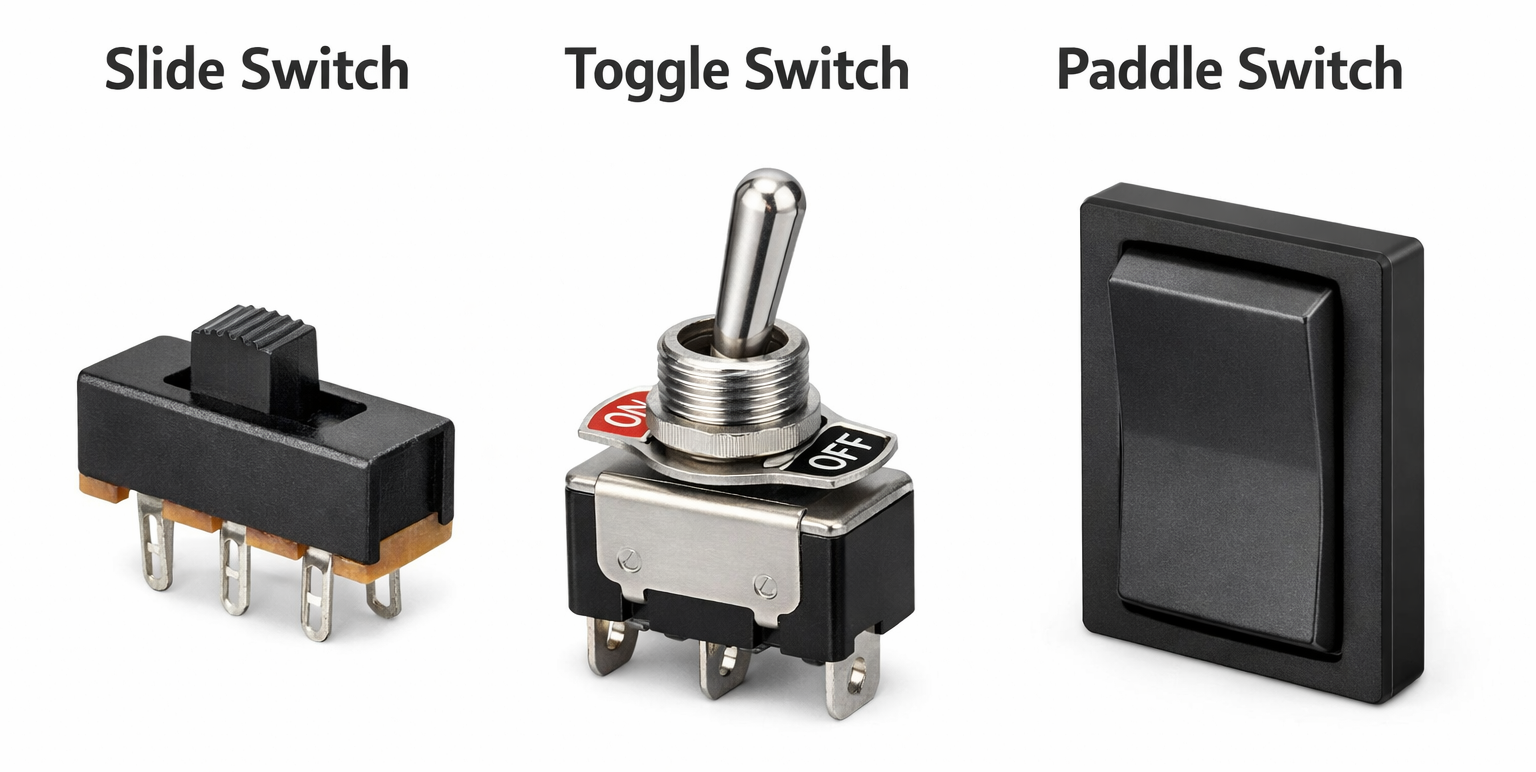

8. ábra: Csúszó kapcsoló vs váltókapcsoló vs lapátkapcsoló

Funkció	Csúszó kapcsoló	Váltókapcsoló	Lapátkapcsoló
Működési mód	Csúszó mozgás	Kar billenő mozgása	Egy sík lapátfelület megnyomása
Felhasználói interakció	Csúsztassa balra vagy jobbra	Hajtsa fel vagy le a kart	Nyomja meg a lapátot
Mechanikai tervezés	Kompakt lineáris csúszka	Karos működtető	Nagy lapos működtető
Szerelési stílus	PCB vagy panel rögzítés	Panel rögzítés	Falra vagy panelre szerelhető
Méret	Kicsi és kompakt	Közepes méretű	Nagyobb kivitel
Vizuális helyzetjelző	Törölje a csúszka helyzetét	A kar iránya az állapotot jelzi	A lapát helyzete az állapotot jelzi
Tipikus vezérlés	Egyszerű áramkör vezérlés	Áramkör kapcsolási vezérlés	A világítás teljesítményszabályozása
Könnyű kezelhetőség	Egyszerű csúszó mozgás	A kar billentését igényli	Könnyű préselés
Telepítés	Gyakran PCB-re forrasztják	A panel furatán keresztül szerelhető fel	Fali lemezekbe szerelve
Eszköz integráció	Elektronikus eszközök belsejében használják	Berendezés panelekben használják	Helyiségszabályozó rendszerekben használatos
Control Precision	Alkalmas kis áramkörökhöz	Különféle áramkörökhöz alkalmas	Kézi helyiségvezérlésre tervezték
Tartósság	Mérsékelt mechanikai élettartam	Általában erős mechanikai élettartam	Gyakori kézi használatra tervezték
Stílusváltás	Lineáris kapcsolási mozgás	A kar forgó mozgása	Sajtó alapú kapcsolás
Tipikus környezet	Elektronika és kis eszközök	Ipari vagy berendezési panelek	Lakó- vagy épületfelügyelet
Vizuális tervezés	Minimális és kompakt	Mechanikus és exponált	Modern és sima felület

Hogyan válasszuk ki a megfelelő csúszókapcsolót?

1. Határozza meg az elektromos besorolást

Az első lépés az áramkör szükséges feszültség- és áramszintjének ellenőrzése, ahol a kapcsolót használni fogják.A kiválasztott tolókapcsolónak olyan elektromos névleges értékkel kell rendelkeznie, amely biztonságosan támogatja ezeket az értékeket.A megfelelő besorolású kapcsoló kiválasztása segít megelőzni a túlmelegedést és biztosítja az áramkör stabil működését.

2. Válassza ki a megfelelő rögzítési típust

A csúszókapcsolók különböző rögzítési stílusokban állnak rendelkezésre, például PCB-re vagy panelre szerelhető.A rögzítési típusnak meg kell egyeznie az eszköz vagy az áramköri lap mechanikai kialakításával.A megfelelő rögzítés biztosítja a kapcsoló biztonságos illeszkedését és megbízható működését működés közben.

3. Vegye figyelembe a kapcsoló méretét és méreteit

A csúszókapcsoló fizikai méretének meg kell egyeznie az eszközben rendelkezésre álló hellyel.Ellenőrizze a kapcsoló méreteit, a kapocstávolságot és a csúszka mozgási távolságát.A megfelelő méretű kapcsoló biztosítja a zökkenőmentes telepítést és a kényelmes működést.

4. Ellenőrizze a rudak és dobások szükséges számát

A különböző tolókapcsoló-konfigurációk különböző csatlakozási lehetőségeket biztosítanak az elektromos áramkörök számára.A szükséges rúd és dobás elrendezésnek meg kell egyeznie a tervezett áramköri vezérlési funkcióval.A megfelelő konfiguráció kiválasztása biztosítja, hogy a kapcsoló végrehajtsa a kívánt kapcsolási feladatot.

5. Értékelje a tartósságot és a mechanikai élettartamot

A mechanikus élettartam besorolás azt jelzi, hogy a tolókapcsoló hány kapcsolási ciklust tud végrehajtani, mielőtt a kopás bekövetkezne.A gyakori kapcsolást igénylő eszközöknek hosszabb mechanikai élettartamra tervezett kapcsolókat kell használniuk.Ez segít megőrizni a megbízható teljesítményt hosszabb használat során.

6. Vegye figyelembe a környezeti feltételeket

A környezeti tényezők, például a hőmérséklet, a páratartalom és a por befolyásolhatják a kapcsoló teljesítményét.A várható működési környezethez tervezett kapcsoló kiválasztása javítja a hosszú távú megbízhatóságot.Ez különösen fontos a zord vagy kültéri körülmények között használt eszközök esetében.

Következtetés

A csúszókapcsolók egyszerű és megbízható eszközök, amelyek elektromos áramkörök csúszó mozgással történő vezérlésére szolgálnak.Kis méretük, alacsony költségük és könnyű kezelhetőségük miatt számos elektronikus eszközben és áramköri lapban elterjedtek.Alkatrészeik, működési elvük, típusaik és specifikációik megértése segít az áramkör megfelelő kapcsolójának kiválasztásában.A megfelelő csúszókapcsoló kiválasztása az elektromos besorolás, méret és konfiguráció alapján biztonságos és hatékony áramkör-vezérlést biztosít.
