STM32H743IIT6 mikrovezérlő áttekintés

Az STM32H743IIT6 mikrovezérlőt az STMicroelectronics által tervezték, hogy nagy teljesítményű, fejlett memóriát és rugalmas csatlakozási lehetőségeket biztosítson, ezáltal erős választást jelent a motorvezérlés, audiofeldolgozás, az ipari automatizálás és az IoT alkalmazásai számára.Ez a cikk magában foglalja legfontosabb jellemzőit, PIN-konfigurációját, CAD modelljét és kulcsfontosságú alkalmazásait, világos képet adva arról, hogy ez a mikrovezérlő hogyan képes hatékonyan támogatni a komplex, adatközpontú feladatokat.

Katalógus

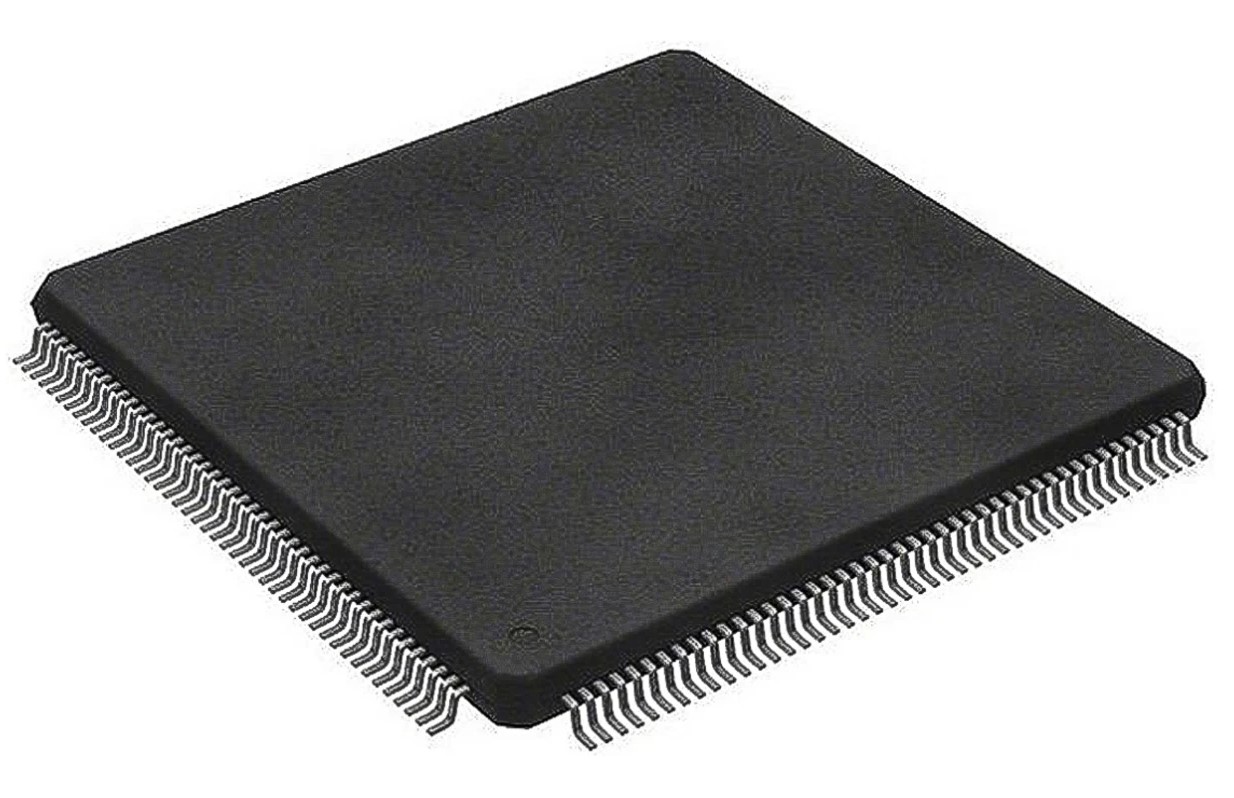

STM32H743IIT6 mikrovezérlő áttekintés

A Stm32h743iit6 Az STMICroelectronics által egy 480 MHz-es kar-cortex-M7 maggal rendelkezik, 2 MB flash memóriával és 1 MB RAM-mal.Építészete, beleértve az ART gyorsítót és az L1 gyorsítótárat, hatékonyan támogatja a valós idejű feladatokat.Az integrált DSP és a kettős pontosságú lebegőpontos egység (DP-FPU) ideálisvá teszi a komplex adatfeldolgozás kezelését.Zökkenőmentesen kapcsolódik a külső memóriához és a különféle perifériákhoz, ezáltal erős választást jelent az olyan alkalmazások számára, mint a motorvezérlés, az audio és az ipari automatizálás.

STM32H743IIT6 CAD modell

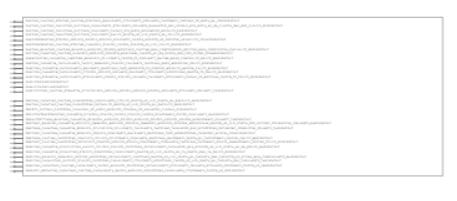

Stm32h743iit6 szimbólum

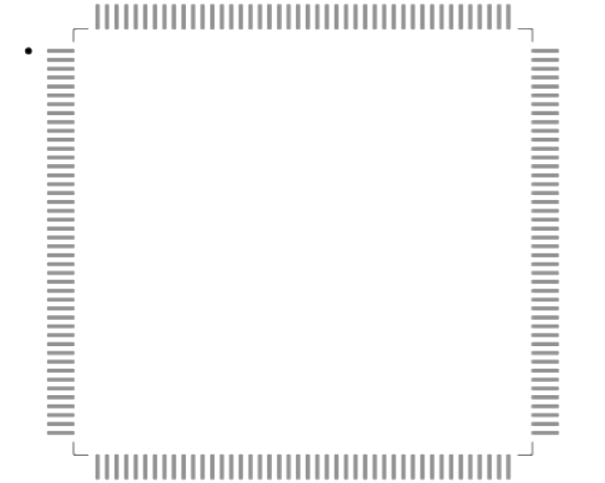

STM32H743IIT6 lábnyom

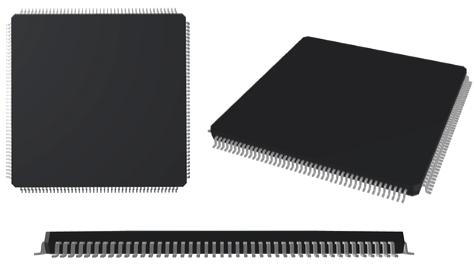

STM32H743IIT6 3D modell

Az STM32H743IIT6 legfontosabb jellemzői

Kettős banki flash memória

Az STM32H743IIIT6 kettős bank flash memóriával rendelkezik, lehetővé téve az olvasás-írási támogatást.Ez a szolgáltatás lehetővé teszi az adatok hozzáférését és a frissítések egyszerre történő hozzáadását, a műveleteket hatékonyabbá és rugalmasabbá téve.

Nagy sebességű kos

Ez magában foglalja a 192 KByt TCM RAM -ot, amelyet 64 kbyte ITCM RAM -ra és 128 KBYTE DTCM RAM -ra osztva.Ez a gyors memória-beállítás támogatja az időérzékeny feladatokat, segítve a mikrovezérlőnek a kritikus műveleteket zökkenőmentes futtatásában.

Külső memóriavezérlő

A mikrovezérlő rugalmas külső memóriavezérlőt kínál, amely 32 bites adatbuszt támogat.Könnyen csatlakozik a külső memóriatípusokhoz, például az SRAM, a PSRAM, az SDRAM és a NOR/NAND Flashhez, bővítve a nagyobb alkalmazások tárolási lehetőségeit.

Biztonsági szolgáltatások

Az STM32H743IIIT6 biztonsági lehetőségekkel, például a ROP (Read-Out Protection), a PC-Rop és az Aktív Tamper Protection felszerelése biztosítja az adatait.Ezek a szolgáltatások az érzékeny információkat védik az illetéktelen hozzáférés és a hamisítás ellen.

Sokoldalú I/O portok

A mikrovezérlő akár 168 I/O portot is támogat, mindegyik megszakító képességgel.Ez a sokoldalúság lehetővé teszi a több külső eszközhöz való könnyű csatlakozást, és javítja a mikrovezérlőnek a külső jelekhez való reagálását.

Több ADC és DAC

Három ADC-vel és két DAC-val az STM32H743IIT6 pontos analóg-digitális és digitális-analog-konverziókat biztosít.Ez a szolgáltatás ideálissá teszi azokat az alkalmazásokat, amelyek magas színvonalú jelfeldolgozást igényelnek, például audio- és motorvezérlést.

Haladó időzítők

Ez magában foglalja a nagy felbontású időzítőt, a 12 általános célú 16 bites időzítőt, a két PWM-időzítőt a motorvezérléshez és öt alacsony teljesítményű időzítőt.Ezek az időzítők lehetővé teszik az időérzékeny feladatok pontos vezérlését, és javítják az olyan alkalmazások hatékonyságát, mint a motorvezérlés és az automatizálás.

Véletlen számgenerátor

A beépített valódi véletlenszerű számgenerátor (RNG) támogatja a titkosítási és biztonsági funkciókat, így a mikrovezérlő alkalmas az alkalmazásokhoz, amelyek biztonságos adatkezelést és kommunikációt igényelnek.

Digitális szűrők a Sigma-Delta modulátorokhoz

Négy digitális szűrő a külső Sigma-Delta modulátorok számára javítja a jelfeldolgozás minőségét, különösen a nagy pontosságú alkalmazásokban, amelyek a pontos adatmérésre és az átalakításra támaszkodnak.

Átfogó kommunikációs interfészek

Támogatja a szabványos és fejlett kommunikációs interfészek széles skáláját, beleértve a CAN, I2C, SAI, SDIO, SPI, USART és USB -t.Ezek az interfészek a külső eszközökkel való integrációt egyértelművé teszik és alkalmazkodnak a különféle alkalmazásokhoz.

STM32H743IIT6 specifikációk

Műszaki specifikációk, jellemzők, jellemzők és komponensek az STMicroelectronics STM32H743IIT6 összehasonlítható előírásaival.

Beír	Paraméter
Életciklus állapota	Aktív (utoljára frissítve: 7 hónappal ezelőtt)
Gyári átfutási idő	12 hét
Szerkesztési típus	Felszíni
Csomag / tok	176-LQFP
Felszíni	IGEN
Adat -átalakítók	A/D 20x16b;D/A 2x12B
I/OS száma	140
Üzemi hőmérséklet	-40 ° C ~ 85 ° C TA
Csomagolás	Tálca
Sorozat	STM32H7
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	3 (168 óra)
A végződések száma	176
Végső helyzet	Quad
Végső forma	SIRÁLYSZÁRNY
Csúcshőmérséklet (CEL)	Nincs megadva
Tápfeszültség	3V -os
Lendület	0,5 mm
Frekvencia	400MHz
Time@Peak Reflow Hőmérséklet-Max (S)	Nincs megadva
Alapvető cikk száma	STM32H743
Felület	Can, Ethernet, I2C, IRDA, Lin, SMBUS, SPI, UART, USART, USB
Memóriaméret	2 MB
Oszcillátor típus	Belső
Kos méret	1m x 8
Feszültség - ellátás (VCC/VDD)	1,62 V ~ 3,6 V
UPS/UCS/perifériás ICS típus	Mikrovezérlő, RISC
Alapprocesszor	Arm® Cortex®-M7
Perifériák	Brown-out Detect/Reset, DMA, I2S, LCD, POR, PWM, WDT
Program memória típusa	VAKU
Alapméret	32 bites
Program memóriaméret	2MB 2m x 8
Összekapcsolhatóság	CANBUS, EBI/EMI, Ethernet, I2C, IRDA, Linbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USAR, USB OTG
Bitméret	32
Van ADC	IGEN
DMA csatornák	IGEN
Adatbusz szélessége	32B
Időzítők/számlálók száma	20
Címbusz szélessége	26
A/D konverterek száma	3
UART csatornák száma	9
Az ADC csatornák száma	36
Max Junction hőmérséklet (TJ)	125 ° C
A PWM csatornák száma	2
I2C csatornák száma	4
Környezeti hőmérsékleti tartomány magas	85 ° C
SPI -csatornák száma	6
Ethernet csatornák száma	1
Magasság	1,6 mm
Rohs állapot	ROHS3 kompatibilis

STM32H743IIT6 mikrovezérlő alkalmazásai

Motorvezérlés

Az STM32H743IIT6 jól alkalmas különféle motoros típusok, például BLDC, PMSM, ACIM és DC motorok vezérlésére.Támogatja a fejlett PWM technikákat és a mező-orientált vezérlő algoritmusokat, lehetővé téve a sebesség, a nyomaték és a helyzet pontos ellenőrzését.Ez ideálissá teszi olyan alkalmazásokhoz, mint az elektromos járművek, robotok és elektromos szerszámok.

Orvosi berendezések

Erős digitális jelfeldolgozási képességekkel az STM32H743IIT6 képes kezelni azokat a feladatokat, mint a szűrés, az FFT és az adatok tömörítése, amelyek nélkülözhetetlenek az orvosi képalkotó és diagnózis alkalmazásokban, például az ultrahang és az MRI.Ez együtt működhet alacsony fogyasztású és biztonságos kommunikációs protokollokkal is a hordható orvostechnikai eszközökhöz.

Ipari automatizálás

A mikrovezérlő támogatja az olyan ipari protokollokat, mint a CAN, az Ethernet, a Modbus és a Profibus, ezáltal alkalmassá teszi az automatizálási és vezérlőrendszereket.Valós idejű feladatképessége lehetővé teszi a funkciók, például a PID vezérlés és a mozgásvezérlés kezelését, az olyan alkalmazások felszerelését, mint a PLC-k, inverterek és megszakítók.

Audio feldolgozás

Az STM32H743IIT6 kiváló minőségű audio jeleket képes feldolgozni, beleértve az MP3, AAC és FLAC formátumokat, a SAI, I2S és SPDIF interfészek révén.Hangokat is előállíthat és szintetizálhat, így alkalmas audio alkalmazásokra, például intelligens hangszórókra, hangsávokra és fejhallgatóra.

Mobil és fogyasztói eszközök

Ez a mikrovezérlő hatékony feldolgozási teljesítménye és alacsony fogyasztású módjai ideálissá teszik a mobil eszközöket, beleértve a játékrendszereket, a táblagépeket és az intelligens órákat.Támogatja az interaktív tapasztalatokat, és zökkenőmentesen kapcsolatba léphet a külső érzékelőkkel a fokozott funkcionalitás érdekében.

IoT és intelligens alkalmazások

Az Ethernet, az USB és az SDIO támogatásával, valamint az opcionális vezeték nélküli kapcsolat külső modulokon keresztül az STM32H743IIT6 jól illeszkedik az IoT és az intelligens alkalmazásokba.Meg tudja kezelni a felhőcsatlakozást, az adatok titkosítását és a hitelesítést, így alkalmassá teszi az intelligens otthoni, városi és mezőgazdasági technológiák számára.

Gyártóinformációk az STM32H743IIT6 -hoz

Az Stmicroelectronics, az 1987 -ben alapított vezető félvezető gyártó, székhelye Genfben, Svájcban található.Az autóipari, ipari és IoT alkalmazások innovatív, megbízható alkotóelemeiről ismert Stmicroelectronics támogatja a fejlesztőket olyan termékekkel, amelyek hatékony és fenntartható technológiai megoldásokat tesznek lehetővé.
