Az ST1S14PHR teljesítményszabályozó gyakorlati felhasználással magyarázza

Az ST1S14PHR egy olyan teljesítményszabályozó, amely segíti a feszültség kezelését és vezérlését a különböző eszközökön, akár 3A áramot adva, miközben a formatervezés kompakt és hatékony.Széles körű bemeneti feszültségtartományban működik, rugalmasvá teszi a különféle alkalmazásokhoz, a LED -es világítástól az ipari berendezésekig.A beépített funkciókkal, mint például a lágy indulás, a termikus leállítás és az aktuális korlátozás, biztosítja a megbízható működést, miközben megvédi a rendszert a túlterhelésektől vagy a túlmelegedéstől.Ebben a cikkben megvizsgáljuk, hogyan működik ez a szabályozó, annak legfontosabb jellemzői, és miért megfelelő az energiagazdálkodási igényeihez.

Katalógus

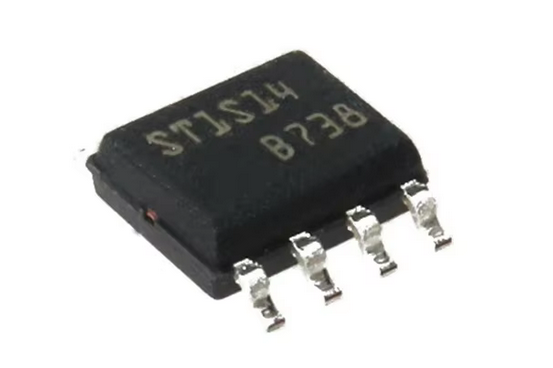

Az ST1S14PHR áttekintése

A ST1S14PHR Az STMICroelectronics egy lépcsőzetes monolit teljesítményváltó-szabályozóból származik, amelynek célja, hogy akár 3 DC-áramot adjon a terheléshez, az alkalmazási igényektől függően.Az 5,5 V -tól 48 V -ig terjedő bemeneti feszültségtartományban rugalmas kimeneti feszültség -beállítást kínál 1,22 V -tól 43,2 V -ig, így sokféle alkalmazásra alkalmas.Egy belső N-csatornás DMOS tranzisztor felhasználásával, alacsony, 200 MΩ-os ellenállással, ez minimalizálja a nagy külső alkatrészek szükségességét, így a formatervezés kompaktabb és kezelhetőbbé válik.A beépített oszcillátor rögzített 850 kHz-es kapcsolási frekvenciát állít be, amely hozzájárul a stabil és hatékony kimenethez.

Az ST1S14PHR olyan funkciókat tartalmaz, mint például egy belső lágy indítás, amely simán felgyorsítja a kimeneti feszültséget, hogy megakadályozza a túllépést és csökkentse az aktuális túlfeszültségeket.Power-Good Open Collector kimeneti jelei, amikor a kimeneti feszültség stabil, hasznos a szekvenáláshoz és a hibaérzékeléshez.Ezenkívül egy aktuális üzemmód -architektúrával működik, hogy gyors reagáljon a terhelésváltozásokra, és a beágyazott kompenzációs hálózat eltávolítja az extra alkatrészek szükségességét a visszacsatolási hurok stabilizálására.Ez az eszköz még a nulla terhelésű működést is képes kezelni, fenntartva a kimeneti szabályozást minimális bemeneti árammal.A megbízható működés biztosítása érdekében az ST1S14PHR hőkezeléssel és áramkorlátozással van felszerelve, védve azt a túlmelegedés és a túlterhelés ellen.A HSOP8 csomagban, amelynek kitett kerettel rendelkezik, alacsonyabb hőhatást ér el körülbelül 40 ° C/W, ideális a nagy igényű autóipari és ipari felhasználásokhoz.

Az ST1S14PHR legfontosabb jellemzői

Belső lágy indulás

A belső lágy indulás funkció fokozatosan növeli a kimeneti feszültséget nulláról a tervezett értékre, megakadályozva a hirtelen kimeneti hullámokat és csökkentve az áramlási tüskéket az indítás során.Ez elősegíti a szabályozó és a csatlakoztatott alkatrészek védelmét az áram hirtelen növekedése miatti potenciális károktól.

Teljesítse a Good Open Collector kimenetet

Ez a kimeneti csap jelet ad, ha a kimeneti feszültség a várt tartományon belül van.Hasznos azokban az alkalmazásokban, amelyek ellenőrzött teljesítményszekvenálást igényelnek, biztosítva, hogy az alkatrészek megfelelő sorrendben aktiválódjanak, vagy a hibaérzékeléshez, figyelmeztetve, amikor a kimeneti feszültség kívül esik a kívánt határokon.

Jelenlegi üzemmód -architektúra

Az aktuális üzemmód -vezérlő architektúra gyors választ ad, amikor a terhelések megváltoznak, és a kimenet stabil maradva akkor is, ha a bemeneti feszültség változik.Ez az architektúra megkönnyíti a visszacsatolás tervezését és javítja a vonalszabályozást.

Beágyazott kompenzációs hálózat

A beágyazott kompenzációs hálózat egyszerűsíti a beállítást azáltal, hogy stabilizálja a rendszert anélkül, hogy extra külső alkatrészeket igényelne.Ez a belső hálózat korszerűsíti a tervezést, és megbízható teljesítményt nyújt, kiküszöbölve a hozzáadott alkatrészek szükségességét a visszacsatoló hurokban.

Nulla terhelési áram működése

A szabályozó stabil kimenetet tart fenn, még terhelés nélkül is, nagyon alacsony bemeneti áramot húzva.Ez a szolgáltatás elősegíti az energia megmentését, különösen alacsony energiájú alkalmazásokban vagy rendszerekben készenléti módban.

Belső áramkorlátozás

Ez a beépített áramkorlátozás megvédi a szabályozót a túlterhelések vagy a rövid áramkörök ellen azáltal, hogy a kimeneti áramot biztonságos szintre korlátozza.Ez a biztosíték csökkenti a sérülés esélyét, ha váratlan nagy áramok fordulnak elő.

Gátolja a nulla áramfogyasztást

A gátló funkció lehetővé teszi a szabályozó teljes letiltását az alacsony gátlócsap beállításával.Ez csökkenti a bemeneti áramot kevesebb, mint 1 μA -ra, ami hasznos az energia megtakarításához olyan mintákban, amelyeket időnként le kell állítani.

2 Ma maximális nyugalmi áram a hőmérsékleti tartomány felett

Az összes működési hőmérsékleten a maximális nyugalmi áramlás mindössze 2 mA -ban az ST1S14PHR nagyon kevés energiát használ, még alacsony terhelés esetén is, hatékony és eredményes környezetben, ahol a hőmérsékletek nagymértékben eltérnek.

Hőkezelés

A termikus leállítási funkció kikapcsolja a kapcsolót, ha a csomópont hőmérséklete meghaladja a biztonságos küszöböt.Ez a szolgáltatás megakadályozza a túlmelegedést, meghosszabbítva a szabályozó élettartamát azáltal, hogy biztonságos működési hőmérsékleten tartja.

Műszaki előírások

Az STMicroelectronics ST1S14PHR számos műszaki előírást, attribútumot és teljesítményparamétert tartalmaz.Ezek a részletek felvázolják a feszültségtartományt, az aktuális kapacitást és a termikus tulajdonságokat.Vannak olyan alternatív alkatrészek is, amelyek hasonló specifikációkkal rendelkeznek, amelyek alkalmasak lehetnek különféle alkalmazásokhoz.Ez az információ segít annak meghatározásában, hogy az ST1S14PHR hogyan illeszkedik a különböző mintákhoz és rendszerekhez.

Beír	Paraméter
Életciklus állapota	Aktív (utoljára frissítve: 7 hónappal ezelőtt)
Gyári átfutási idő	11 hét
Érintkezési helyezés	Ón
Hegy	Felszíni
Szerkesztési típus	Felszíni
Csomag / tok	8-SOIC (0,154, 3,90 mm szélesség) kitett pad
Pins száma	8
Üzemi hőmérséklet	-40 ° C ~ 125 ° C TJ
Csomagolás	Szalag és tekercs (TR)
JESD-609 kód	e3
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
A végződések száma	8
ECCN kód	EAR99
Végső helyzet	KETTŐS
Végső forma	SIRÁLYSZÁRNY
Alapvető cikk száma	ST1S14
Funkció	Lemondás
Kimenetek száma	1
Feszültség - bemenet (max)	48 V -os
Kimeneti feszültség	1,22v
Kimeneti típus	Állítható
Maximum kimeneti áram	3A
Üzemeltetési tápfeszültség	48 V -os
Feszültség - bemenet (min)	5,5 V -os
Analóg IC - Egyéb típus	Váltószabályozó
Kimeneti konfiguráció	Pozitív
Maximum kimeneti feszültség	43,2v
Topológia	Bak
Ellenőrző üzemmód	Aktuális mód
Frekvencia - váltás	850 kHz
Irányítási technika	IMPULZUS SZÉLESSÉG MODULÁCIÓ
Szinkron egyenirányító	Nem
Perc kimeneti feszültség	1,22v
Magasság	1,6 mm
Hossz	5 mm
Szélesség	4 mm -es
Érje el az SVHC -t	Nincs SVHC
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

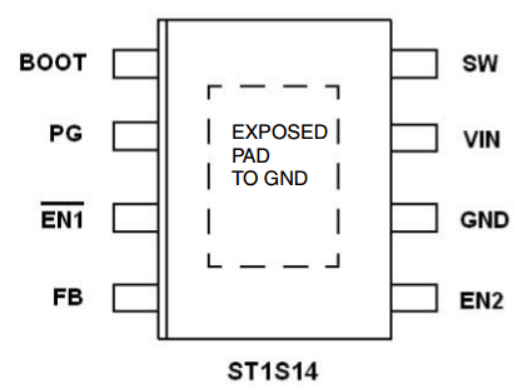

Az ST1S14PHR PIN -konfigurációja

N	Csap	Leírás
1	CSOMAGTARTÓ	Bootstrap kondenzátor az N-Channel Gate illesztőprogramhoz.Csatlakoztatja a 100 NF alacsony ESR kondenzátort a rendszerindítócsapról az SW -re
2	PG	Hatalom jó
3	En1	Engedélyezze a PIN Active Low -t
4	Fb	Visszacsatolási feszültség
5	EN2	Engedélyezze a PIN Active High -ot
6	GND	Földi csap
7	V_in	Bemeneti ellátó csap
8	SW	Váltócsomópont
E.P.	E.P.	A kitett padot csatlakoztatni kell a GND -hez

ST1S14PHR CAD modellje

Szimbólum

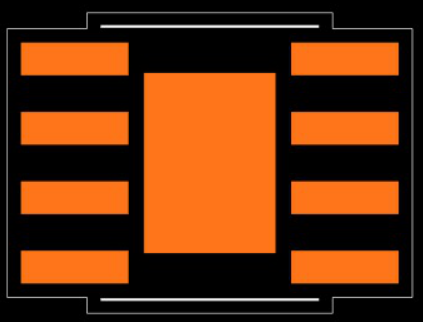

Lábnyom

3D -s modell

Alternatív lehetőségek az ST1S14PHR -hez

Alkatrészszám	Leírás	Gyártó
LTM8026IY#PBF	36vin, 5A CVCC LEP-DOW-MODULE (POWER MODUL) Szabályozó	Analóg Devices Inc.

Az ST1S14PHR gyakorlati felhasználása

LED -es világítás

Az ST1S14PHR képes a LED -es járműveket, amelyek állandó áramra van szükségük, és a bemeneti feszültségek széles skáláján is működhetnek.A tompítás a gátló PIN -kód vagy a visszacsatoló csap beállításával is lehetséges, így ez az eszköz rugalmas a különféle világításvezérlő beállításokhoz.

Energiagazdálkodás

A szabályozó folyamatos kimeneti feszültséget biztosít, amely alkalmas a különböző terhelések, például a mikrovezérlők, az érzékelők, a működtetők és a kommunikációs modulok táplálására.Ezenkívül a jó jel jó jel felhasználható az energia -szekvenálás kezelésére vagy a hibák észlelésére, hozzáadva a megbízhatóságot a beállításhoz.

Automatizálás és folyamatvezérlés

Ez a szabályozó jól alkalmas ipari berendezésekre, például motorokra, szivattyúkra, szelepekre és mágnesszelepekre, amelyek gyakran kihívásokkal teli környezetben működnek.Az olyan funkciókkal, mint az aktuális korlátozás, a termikus leállítás és a nulla terhelésű működés, az ST1S14PHR még igényes körülmények között is megbízható, segítve az automatizálási és vezérlő alkalmazások folyamatos és biztonságos működését.

Gyártó háttér: stmicroelectronics

Az 1987 -ben alapított STMicroelectronics vezető szerepet játszik a mobilitás, a hatalom és a növekvő IoT (a tárgyak internete) alkalmazásokhoz szükséges termékek fejlesztésében.A székhelye a svájci Genfben, jogi nyilvántartásba vételével, Amszterdamban, Hollandiában, az STMicroelectronics az olasz SGS mikroetronikájának és a francia Thomson Semicteurs egyesüléséből származott.A 35 országban a globális jelenléttel a fenntarthatóság, az innováció és az etikai normák iránti erőteljes elkötelezettséggel működik.Az Stmicroelectronics az ipar egyik legátfogóbb technológiai portfólióját kínálja, amely az analóg, digitális és vegyes jelű termékeket, mikrovezérlőket, memóriát, elektromos eszközöket, érzékelőket, vezeték nélküli megoldásokat és biztonsági megoldásokat tartalmaz.A vállalat elkötelezettsége a minőségi és robusztus megoldások biztosításáért megbízható szolgáltatóvá tette a világ piacán.

Alkatrészek hasonló specifikációkkal

A jobb oldalon felsorolt ​​három komponens specifikációi hasonlóak az STMicroelectronics ST1S14PHR -hez.

Alkatrészszám	ST1S14PHR	TPS54328DDAR	TPS54327DDA	NCP3170BDR2G
Gyártó	Stmicroelectronics	Texasi műszerek	Texasi műszerek	Félvezetőn
Csomag / tok	8-SOIC (0,154, 3,90 mm)	8-powersoic (0,15 ")	8-SOIC (0,154 ")	8-powersoic (0,15 ")
Pins száma	8	8	8	8
Kimenetek száma	1	1	1	1
Maximum kimeneti áram	3A	3A	3A	3A
Frekvencia - váltás	850 kHz	700 kHz	1MHz	700 kHz
Feszültség - bemenet (min)	5,5 V -os	4.5 V -os	4.5 V -os	4.5 V -os
Feszültség - bemenet (max)	48 V -os	-	18 V -os	-
Perc kimeneti feszültség	1,22v	760mV	1,25 V	760mV
Kimeneti feszültség	1,22v	5 V -os	5 V -os	7 V -os
Maximum kimeneti feszültség	43,2v	7 V -os	7 V -os	7 V -os
Feszültség - kimenet (max)	43,2v	-	17.28v	-

Gyakran feltett kérdések [GYIK]

1. Mi az ST1S14PHR?

Az ST1S14PHR egy lépcsőzetes kapcsoló-szabályozó, amely az alkalmazástól függően akár 3 a DC áramot biztosít a terheléshez.Az 5,5 V és 48 V közötti bemeneti feszültségtartományon belül működik, és állítható kimeneti feszültséget kínál 1,22 V és 43,2 V között.

2. Mi az ST1S14PHR csomagja?

Az ST1S14PHR egy HSOP8 csomagban érkezik, amelynek kitett kerettel rendelkezik, amely elősegíti a hőállóság csökkentését körülbelül 40 ° C/W értékre.Ez a kialakítás támogatja a jó hőeloszlásokat, így jól alkalmazható az alkalmazásokhoz, ahol hőmérséklet kezelésére van szükség.

3. Melyek az ST1S14PHR általános problémái vagy kudarcai?

Az ST1S14PHR néhány általános problémája a kimeneti feszültség túllépése vagy az alsó rész, amely a kimeneti kondenzátor helytelen választásaiból, a visszacsatolás ellenállásból vagy a kompenzációs hálózatból származhat.Az adatlap útmutatásainak követése és az olyan eszközök, mint az Edesignsuite használata segíthet a megfelelő összetevők kiválasztásában a problémák elkerülése érdekében.A kimeneti feszültség -fodrozódás vagy zaj a PAR -nyomok parazita induktivitásának vagy ellenállásának, vagy a bemeneti/kimeneti kondenzátorokkal vagy a visszacsatoló hálózattal kapcsolatos problémák miatt is előfordulhat.Az alacsony ESR kondenzátorok, a rövid és széles PCB nyomok és a megfelelő földelés használata segíthet csökkenteni ezt a zajt.A túlmelegedés vagy a termikus leállítások a nagy teljesítményű eloszlás, a megnövekedett környezeti hőmérsékletek vagy a megfelelő hő süllyedés hiánya miatt fordulhatnak elő.Ezeknek a problémáknak a megelőzése magában foglalja az energiaeloszlás kiszámítását, a csomópont hőmérsékletének ellenőrzését és a megfelelő hő süllyedés biztosítását.
