Ellenállás és vezetőképesség: Egyszerű útmutató az áramkörök elektromos áramlásához

Ez az útmutató segít megérteni az elektromosság két alapvető dolgát: az ellenállás és a vezetőképesség.Az ellenállás azt jelenti, hogy mennyit próbál megállítani az elektromosságot.A vezetőképesség azt jelenti, hogy az elektromosság mennyire képes átjutni.Megtanulja, mit jelent ezek a szavak, hogyan kell használni az egyszerű képleteket, és hogyan működnek különféle áramkörökben.Az útmutató azt is bemutatja, hogy az anyag, a méret, a hőmérséklet és a mágnesek hogyan változtathatják meg a villamosenergia áramlását.Ha még nem ismeri az elektronikát, vagy csak meg akarja érteni, hogy az elektromos áram hogyan működik a vezetékekben és az eszközökben, ez az útmutató segít a dolgok világossá tételében.

Katalógus

Az ellenállás és a vezetőképesség megértése

Mi az ellenállás?

Az ellenállás az, hogy egy anyag mennyire próbálja megállítani az elektromos áram átfolyását.Amikor az elektromosság huzalon vagy más anyagon mozog, valójában apró részecskékből áll, úgynevezett elektronok.Ezek az elektronok atomokba és más apró részekbe ütköznek az anyag belsejében.Minden alkalommal, amikor valamibe ütköznek, egy kicsit lelassulnak.Ez a lassulás megnehezíti az áram mozgását.A mozgó elektronokból származó energia egy része hővé válik.Ez az oka annak, hogy a vezetékek melegedhetnek, amikor az elektromosság átfolyik rajtuk.Az ellenállás szimbóluma R, és nagyon fontos annak biztosítása, hogy az áram biztonságosan és helyesen folyjon az áramkörben.

Egyes anyagok alacsony ellenállással rendelkeznek, ami azt jelenti, hogy az elektromosság könnyen mozoghat rajtuk keresztül.A réz és az ezüst két nagyszerű példa.Ezért használjuk őket vezetékekben és elektromos alkatrészekben, sok gond nélkül engedik át a villamos energiát.Más anyagok, például a gumi vagy az üveg, nagy ellenállásúak.A villamos energiának nehéz átmenni rajtuk, tehát az áram leállítására használják őket.Ezeket szigetelőknek nevezzük.Annak ismerete, hogy egy anyag magas vagy alacsony ellenállása van -e, segít eldönteni, hogyan lehet a biztonságos és hasznos elektromos rendszereket felépíteni.

Mi a vezetőképesség?

A vezetőképesség ellentétes az ellenállással.Megmondja nekünk, hogy mennyire egyszerűen áramolhat az elektromosság egy anyagon keresztül.Ha egy anyag magas vezetőképességgel rendelkezik, akkor az elektromosság gyorsan és sok lassulása nélkül mozog rajta.A vezetőképességet a G betű mutatja, és ez fontos ötlet az elektromos áramban, akárcsak az ellenállás.Az olyan fémek, mint a réz és az alumínium, magas vezetőképességűek.Ez azt jelenti, hogy elektronjaik szabadon mozoghatnak, ami nagyon jóvá teszi őket az elektromos áram hordozásában.Emiatt gyakran használják őket elektromos vezetékekben, vezetékekben és elektronikus alkatrészekben.Segít nekik az áramkörök problémáinak kijavításában vagy az új rendszerek megtervezésében is.Annak megértése, hogy az elektromosság mennyire könnyen mozog az anyagon, segít abban, hogy a dolgok megfelelően működjenek, és ne pazarolják az energiát.

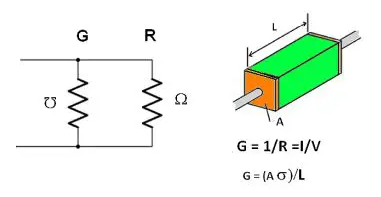

2. ábra: Vezetési és ellenállás az elektromos áramkörökben

Az ellenállás és vezetőképesség képletei

Ellenállási képletek

Az ellenállás egy módja annak, hogy megmérje, hogy az anyag mennyire lelassítja az elektromos áramot.Két fő képlet van az ellenállás megtalálásához, és mindegyik hasznos különböző helyzetekben.

Ebben a képletben R az ellenállást jelenti, ρ (a görög „Rho” betű) az anyag ellenállása, l a huzal hossza, a huzal vastagsága vagy keresztmetszeti területe.A nagyobb ellenállású anyagok jobban lelassítják az áramot.Továbbá, ha a huzal hosszabb, akkor nagyobb ellenállást biztosít, mivel az áramnak tovább kell haladnia.A vékonyabb huzal megnehezíti az áram áthaladását is.Tehát egy hosszú és sovány huzal nagyobb ellenállással rendelkezik, mint egy rövid és vastag, ugyanabból az anyagból.Ezt a képletet gyakran használják elektromos rendszerek tervezésekor vagy a megfelelő típusú huzal kiválasztásakor.

Ez egy másik módja az ellenállás kiszámításának, a mérés mérésére: a (V) feszültség és az (I) áram felhasználásával.Ezt a szabályt OHM törvénynek hívják.Ha tudod, hogy mennyi feszültség van egy eszközön, és mennyi áram megy keresztül, akkor az áramot az ellenállás megtalálásához eloszthatja a feszültséget.Ez nagyon hasznos, ha nem ismeri az anyag tulajdonságait, de egyszerű méréseket végezhet olyan szerszámmal, mint egy multiméter.Ne feledje, hogy az ellenállás megváltozhat, ha a hőmérséklet megváltozik.Például egyes anyagok inkább ellenállnak az elektromosságnak, ha felforrósodnak.

Vezetőképességi képlet

A vezetőképesség azt mondja nekünk, hogy ellentétes az ellenállással, megmutatja, mennyire egyszerűen áramlik az elektromosság.Minél magasabb a vezetőképesség, annál könnyebb az áramlás.

Ebben a képletben G vezetőképesség és r az ellenállás.Ez egy egyszerű szabály: ha az ellenállás magas, akkor alacsony a vezetőképesség, és ha az ellenállás alacsony, akkor a vezetőképesség magas.A vezetőképesség hasznos, ha olyan áramkörökkel dolgozik, amelyeknek számos útja van az áram úthoz (ezeket párhuzamos áramköröknek nevezzük).Ezekben az esetekben könnyebb összeadni az egyes részek vezetőképességét, nem pedig az ellenállást.Ez gyorsabbá teszi a problémák megoldását, és segít az áramkörök építése vagy rögzítése során.

Ellenállás párhuzamos áramkörökben

Egy elektromos áramkörben az ellenállások olyan alkatrészek, amelyek lelassítják a villamosenergia áramlását.Az ellenállások összekapcsolásának módja nagy különbséget jelent a villamosenergia mozgásában az áramkörön keresztül.Párhuzamos áramkörben az ellenállások egymás mellett vannak csatlakoztatva.Ez azt jelenti, hogy minden ellenállásnak megvan a maga útja a villamos energia átutazásához.Ha további ellenállást ad hozzá az ilyen típusú áramkörben, akkor történik valami érdekes: a teljes ellenállás valójában kisebb, nem pedig nagyobb.Gondolj rá, mintha több sávot adnának hozzá egy úthoz.Több sáv esetén a forgalom könnyebben mozoghat.Ugyanígy, a párhuzamos több ellenállás hozzáadása több utat biztosít az elektromossághoz, így könnyebben áramlik, és kevesebb ellenállással rendelkezik.

A teljes ellenállást egy párhuzamos áramkörben találhatjuk meg ennek a képletnek a felhasználásával:

Ez csak azt jelenti: Adja hozzá az "inverzeket" (vagy 1 osztva az egyes ellenállásokkal), majd vegye be ennek fordítottját, hogy megkapja a teljes ellenállást.Az eredmény mindig kisebb, mint a csoport legkisebb ellenállása.Ez nagyon hasznos, ha azt akarjuk, hogy az elektromosság könnyen mozogjon, például az energiarendszerekben, az otthoni vezetékekben vagy a gyors elektronikus eszközökben.A kevesebb ellenállás azt jelenti, hogy kevesebb energia veszít.

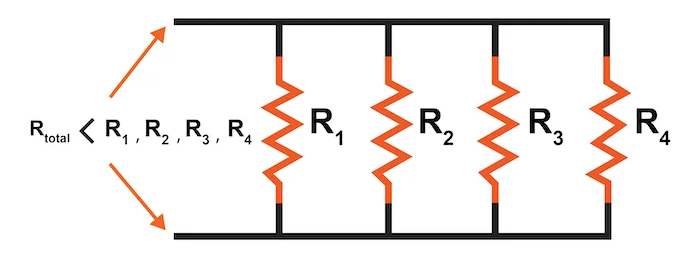

3. ábra. Párhuzamos áramkör négy ellenállással

Az ábra egy párhuzamos áramkört mutat, négy ellenállással, R1, R2, R3 és R4 nevű ellenállással.Láthatja, hogy minden ellenállás ugyanazon két vezeték között van csatlakoztatva, az egyik a tetején és a másik az alján.Ez azt jelenti, hogy a villamos energia bármilyen ellenálláson átmenhet anélkül, hogy át kellene mennie a többieken.A hullámos narancssárga vonalak az ellenállások, a fekete vonalak pedig azok a vezetékek, amelyek villamos energiát hordoznak.A kép bal oldalán emlékeztet bennünket, hogy a teljes ellenállás kisebb, mint az áramkör egyes ellenállásai.Ez az egyik kulcsfontosságú ötlet a párhuzamos áramkörök működéséről.

Ellenállás soros áramkörökben

Elektromos áramkörökben az ellenállások különféle konfigurációkban is elrendezhetők, az egyik leggyakoribb a soros kapcsolat.Egy soros áramkörben az ellenállások a végponttól a végig vannak csatlakoztatva, így az áram áramlásának csak egy útja van.Ez azt jelenti, hogy az energiaforrást elhagyó elektromos áramnak egymás után át kell mennie az egyes ellenállásokon, mielőtt visszatér a forráshoz.A sorozat áramkörének teljes ellenállását úgy számítják ki, hogy összeadjuk a hurok összes ellenállásának egyedi ellenállását.Ezt a képlettel fejezik ki:

Ez az elv azt mutatja, hogy mivel sorban több ellenállást adnak hozzá, az általános ellenállás növekszik.Az OHM törvénye szerint a magasabb teljes ellenállás alacsonyabb áramot eredményez az áramkörön keresztül.Ez a viselkedés hasznos a feszültség elválasztó áramkörökben, amelyeknek speciális feszültségcsökkenésre van szükségük a különböző alkatrészek között.

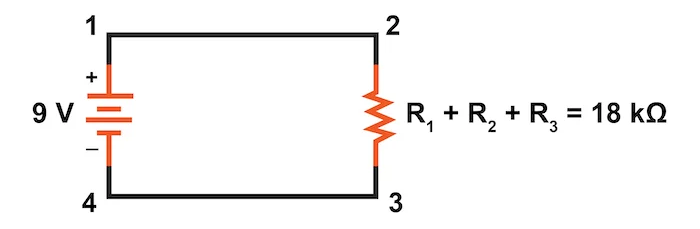

4. ábra.

A fenti ábra egy egyszerű sorozatú áramkört mutat, amely 9 voltos akkumulátorból és három ellenállásból áll, R1, R2 és R3 jelöléssel.Az ellenállásokat nem mutatják külön -külön, hanem együttesen ábrázolják a 2. és a 3. pont között, teljes ekvivalens ellenállással 18 kΩ.Az akkumulátor az 1. és a 4. pont között van csatlakoztatva, az 1. pont pozitív termináljával és a negatív terminálral a 4. ponton, és az áramlás irányát az óramutató járásával megegyező irányban határozza meg az áramkörön keresztül.

Az áramkör árama az akkumulátor pozitív termináljáról (1. pont), a sorozathoz kapcsolódó ellenállásokon keresztül (a 2. ponttól a 3. pontig) folyik, és végül az akkumulátor negatív csatlakozójához (4. pont).Mivel az összes ellenállás sorozatban van, ugyanolyan mennyiségű áram halad át az egyes ellenállásokon.A feszültségcsökkenés a teljes ellenállási hálózaton megegyezik az akkumulátor feszültségével, amely 9 V.

Vezetőképesség párhuzamos áramkörökben

Elektromos áramkörökben a vezetőképesség (G jelölve) annak mérése, hogy az elektromosság milyen egyszerűen áramolhat át egy alkatrészen.Ez az ellenállás kölcsönös (g = 1/r), azaz a magasabb vezetőképesség alacsonyabb ellenállást és könnyebb áramáramot jelent.Ha több vezetőképes elem (például ellenállások vagy vezetőképes útvonalak) párhuzamosan van elrendezve, az egyes vezetőképességük hozzáadja az áramkör teljes vezetőképességének meghatározását.Párhuzamos áramkörkonfigurációban az egyes útvonalak lehetővé teszik az áram áramlását a többiektől függetlenül.Mivel több ágot adnak hozzá, mindegyiknek megvan a saját vezetőképessége, az áramkör általános képessége növekszik.Ennek oka az, hogy minden kiegészítő út alternatív utat biztosít az áramhoz, hatékonyan csökkentve az aktuális áramlás általános ellenállását.

A párhuzamos konfiguráció teljes vezetőképességének képlete:

Ez a kapcsolat lineáris, ami azt jelenti, hogy ha megduplázza az azonos ágak számát, akkor megduplázza a teljes vezetőképességet.Ez ellentétben áll a párhuzamos ellenállással, amely hozzáadja a viszonosságot.

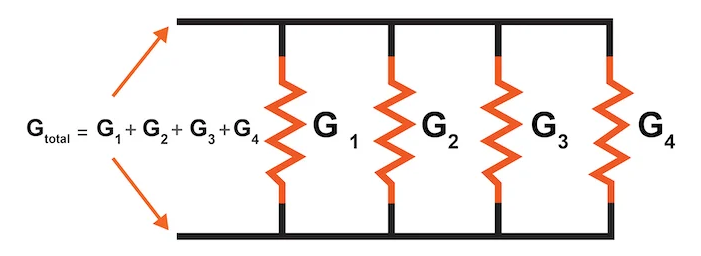

5. ábra. Teljes vezetőképesség párhuzamos áramkörben

A diagram vizuálisan szemlélteti egy párhuzamos áramkört, amely négy, G₁, G₂, G₃ és G₄ jelöléssel ellátott vezetőképes ágot tartalmaz.Minden ág egyetlen ellenállás-szerű szimbólumból áll, amely a vezetőképességet képviseli.Ezek az ágak függőlegesen vannak elrendezve, egymás mellett, és a felső és az alsó részén vannak csatlakoztatva a közös vízszintes vezetőkhöz.Ez a struktúra klasszikus párhuzamos elrendezést képez, ahol az egyes ágok közötti feszültség megegyezik, de az áram az egyes útvonalak vezetőképességének megfelelően osztódik.A diagram bal oldalán a teljes vezetőképesség egyenlete látható:

Az egyenletből származó nyilak közvetlenül a megfelelő vezetőkig tartják, megerősítve azt az elképzelést, miszerint az egyes vezetők additív módon járulnak hozzá a teljes vezetőképességhez.A párhuzamos vezetőképesség ezen elve fontos a hatékony elektromos hálózatok megtervezésében, különösen az alacsony impedanciát és a nagy áramkapacitást igénylő alkalmazásokban.Például a jelfeldolgozó rendszerekben az alacsony ellenállás fenntartása biztosítja a minimális jelvesztést.Az adatátviteli vezetékekben a jobb vezetőképesség elősegíti a jel integritásának fenntartását nagy távolságokon.

Vezetőképesség sorozat áramkörökben

A vezetőképesség a soros áramkörökben annak az elvnek megfelelően működik, hogy a vezetőképesség az ellenállás viszonossága.Bármely elektromos áramkörben, amikor az ellenállások sorba vannak csatlakoztatva, az egyéni ellenállásuk összeadódik, ezáltal növelve az áramkör teljes ellenállását.Ennek eredményeként a rendszer teljes vezetőképessége csökken.Ez a kapcsolat matematikailag kifejezhető a következő képlettel:

Ebben a képletben a Gtotal a sorozat áramkörének általános vezetőképességét képviseli, és R1, R2, R3,…, RN az egyes ellenállások egyéni ellenállása a sorozatban.Mivel az ellenállás növekszik, ha több ellenállást adnak sorban, a nevező nagyobb lesz, ami viszont a teljes vezetőképesség csökkenését eredményezi.A soros áramköröknek ez a jellemzője hasznossá teszi azokat olyan alkalmazásokban, ahol az áram finom vezérlése szükséges.Például gyakran elektronikus szűrőkben, mérőeszközökben és precíziós vezérlőrendszerekben alkalmazzák őket.Az ellenállási értékek gondos kiválasztásával manipulálhatja, hogy mekkora áramot hagyhat az áramkörben nagy pontossággal.

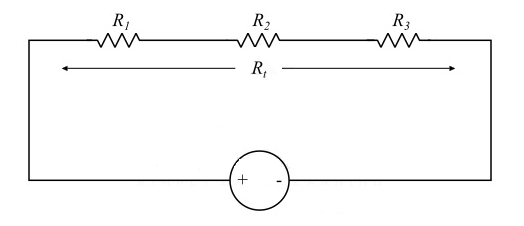

6. ábra. Vezetőképesség sorrendben

A 6. ábra vizuálisan egy egyszerű elektromos áramkört ábrázol, amelyben három R1, R2, R3 jelöléssel ellátott ellenállást sorolnak össze.Ezeket az ellenállókat egy olyan hurokba igazítják, amelyet egy feszültségforrás táplál, amelyet a diagram alsó közepén látnak, egy standard akkumulátor szimbólummal, amely jelzi a polaritást (pozitív és negatív terminálok).Ennek a sorozat -kapcsolatnak a teljes ellenállása RT -vel jelölve, és az áram az óramutató járásával megegyezően átfolyik az áramkörön, amint azt a nyilak jelzik.

Ez a diagram segít szemléltetni a sorozat ellenállás fogalmát és annak vezetőképességére gyakorolt ​​hatását.Mindegyik ellenállás növeli a teljes ellenállást, és ezért a teljes vezetőképességet, amelyet a GTOTAL képvisel, és ennek az összegnek a kölcsönösnek számít.A kép ténylegesen támogatja annak magyarázatát, hogy a sorozatban több ellenállás hozzáadása hogyan befolyásolja az áramlást és a vezetőképességet az áramkörön belül.

Mi befolyásolja az ellenállást és a vezetőképességet?

Számos tényező befolyásolja, hogy az anyag mennyire ellenáll vagy vezet az elektromos áramnak.Ide tartoznak:

Anyagtípus

A különböző anyagok eltérő velejáró elektromos tulajdonságokkal rendelkeznek.A vezetők, mint például a réz, az ezüst és az alumínium, lehetővé teszik az elektronok szabad mozgását, mivel az atomszerkezetükben a szabad elektronok bősége.Ezzel szemben az olyan szigetelők, mint a gumi, üveg vagy műanyag, szorosan kötött elektronokkal rendelkeznek, amelyek nem mozognak könnyen, ami nagy ellenállást eredményez.A félvezetők között esnek a vezetőképesség, amely vezérelhető vagy módosítható.Az anyag atomrendezése és elektronmobilitása nagyrészt meghatározza annak alapvető vezetőképességét vagy ellenállását.

Hőmérséklet

A hőmérséklet növekedésével a legtöbb vezetőképes anyag (különösen a fémek) ellenállása is növekszik.Ennek oka az, hogy a vezetőn belüli atomok magasabb hőmérsékleten erőteljesebben rezegnek, ami gyakoribb ütközéseket okoz a mozgó elektronokkal, akadályozva az áramlást.A félvezetőkben és egyes szigetelőknél azonban a magasabb hőmérsékletek növelhetik a vezetőképességet azáltal, hogy több töltőhordozót szabadítanak fel, így a hőmérséklet és az ellenállás közötti kapcsolat az anyagtípustól függ.

Méretek (hossz és keresztmetszeti terület)

Az anyag fizikai mérete és alakja nagyban befolyásolja annak ellenállását.A hosszabb vezető több lehetőséget kínál az elektronok atomokkal való ütközésére, növelve az ellenállást.Ezzel szemben egy vastagabb (szélesebb keresztmetszeti terület) vezető lehetővé teszi az elektronok több helyét egyidejűleg áthaladni, csökkentve az ellenállást.

Tisztaság

Az anyag szennyeződései megzavarhatják az elektronok áramlását.Az idegen atomok vagy szerkezeti hibák szórási központokat hoznak létre, amelyek akadályozzák vagy elhajolják a mozgó elektronokat, növelik az ellenállást.Nagyon tisztított fémekben vagy félvezetőkben az elektronáramlás sokkal simább, ami jobb vezetőképességet eredményez.Érzékeny elektronikus alkalmazások esetén az anyagokat gyakran nagy tisztaságra finomítják, hogy minimalizálják a nem kívánt ellenállást.

Mágneses mezők és frekvencia (különösen az AC rendszerekben)

A váltakozó áram (AC) áramkörökben az ellenállást és a vezetőképességet nemcsak az anyag és a forma, hanem az elektromágneses tulajdonságok is befolyásolják.A nagyfrekvenciás AC okozhatja a "bőrhatást", ahol az áram hajlamos egy vezető felülete közelében áramolni, hatékonyan csökkentve a keresztmetszeti területet és növeli az ellenállást.A külső mágneses mezők az elektromágneses indukció révén is befolyásolhatják az elektronútokat, potenciálisan hozzáadva az ellenállást vagy az áram irányát.Ezek a hatások fontosak az elektrotechnika és a magas frekvenciájú rendszerekben, például a rádió átvitelében.

Következtetés

Az ellenállás és a vezetőképesség segít megérteni, hogyan mozog a villamosenergia a különböző anyagokon.Az ellenállás megmutatja, hogy mennyire nehéz áramolni, és a vezetőképesség megmutatja, mennyire könnyű.Ez az útmutató megmutatta Önnek egyszerű módszereket a mérésükre, elmagyarázta, hogy milyen egységeket használunk, és példákat mutatnak arra, hogy miként működnek a különböző áramköri beállításokban.Azt is elmagyarázta, hogy a dolgok, mint például az anyag, a méret és a hő megváltoztathatja a villamosenergia áramlását.Mindezt megismerve jobb áramköröket építhet, könnyebben kijavíthatja a problémákat, és kiválaszthatja a munka megfelelő részeit.Akár iskolai projekten dolgozik, akár az elektronikát rögzíti, az ellenállás és a vezetőképesség ismerete mindent megkönnyít és biztonságosabbá teszi.
