Nyomógombos kapcsoló magyarázata az egyszerű tanulás érdekében

A nyomógombos kapcsolók segítségével egyszerűen, egy megnyomással vezérelheti az elektromos áramköröket.Ebből a cikkből megtudhatja, mi az a nyomógombos kapcsoló, hogyan működik, és a benne lévő főbb részekről.Meg fogod érteni a különböző típusokat a működés, az érintkezők konfigurációja, valamint a rúd és dobás alapján.Ezenkívül látni fogja, hogy hol használják őket, hogyan viszonyulnak más kapcsolókhoz, és hogyan kell kiválasztani a megfelelőt.

Katalógus

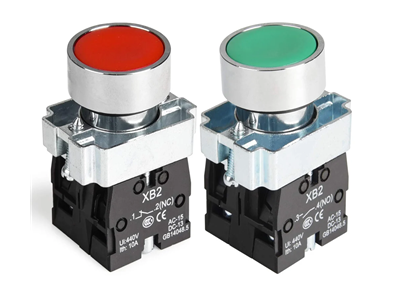

1. ábra Nyomógombos kapcsoló

Mi az a nyomógombos kapcsoló?

A nyomógombos kapcsoló egy egyszerű elektromos eszköz, amellyel egy áramkört manuálisan vezérelnek egy gomb megnyomásával.Általában vezérlőpanelekben, gépekben és elektronikus eszközökben található, ahol gyors felhasználói bevitelre van szükség.Ez a típusú kapcsoló lehetővé teszi a felhasználó számára, hogy egyetlen megnyomással elindítson, leállítson vagy elindítson egy műveletet.Úgy tervezték, hogy könnyű kezelhetőséget és megbízható teljesítményt nyújtson mind az alacsony, mind a nagy teljesítményű rendszerekben.

A nyomógombos kapcsolókat széles körben használják, mivel közvetlen és intuitív vezérlést biztosítanak.Gyakran panelekre vagy berendezésekre szerelik fel a kényelmes hozzáférés érdekében.Ezek a kapcsolók az alkalmazástól függően különböző méretben, formában és anyagból állnak rendelkezésre.Fő céljuk, hogy bonyolult mechanizmusok nélkül gyors és hatékony módot biztosítsanak az elektromos funkciók vezérlésére.

A nyomógombos kapcsoló működési elve

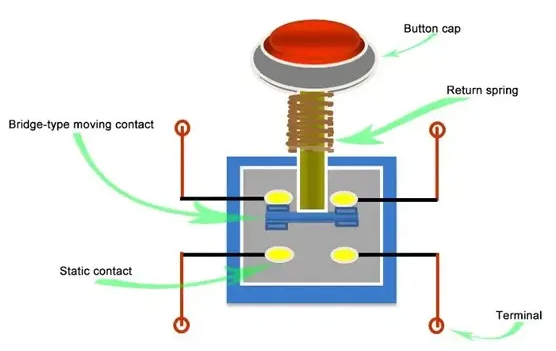

2. ábra. Működési mechanizmus

A nyomógombos kapcsoló úgy működik, hogy a gomb megnyomásakor megváltoztatja az elektromos áramkör állapotát.Ha nem alkalmazunk erőt, az áramkör az alapértelmezett állapotában marad, a kialakítástól függően nyitva vagy zárva.A gomb megnyomása erőt fejt ki egy belső mechanizmusra, ami az elektromos érintkezők elmozdulását idézi elő.Ez a mozgás vagy lehetővé teszi az áram áramlását, vagy azonnal leállítja azt.

A gomb elengedésekor a kapcsoló visszatér eredeti állapotába, visszaállítva az áramkört az alapértelmezett állapotba.Ez a gyors átállás biztosítja az elektromos jelek megbízható, valós idejű vezérlését.Az érintkező helyzetének változása közvetlenül befolyásolja az áram áramlását, így a kapcsoló vezérlőpontként működik az áramkörben.Ez az egyszerű művelet hatékonyvá teszi a nyomógombos kapcsolókat a precíz és ismételt műveletekhez.

A nyomógombos kapcsoló alkatrészei

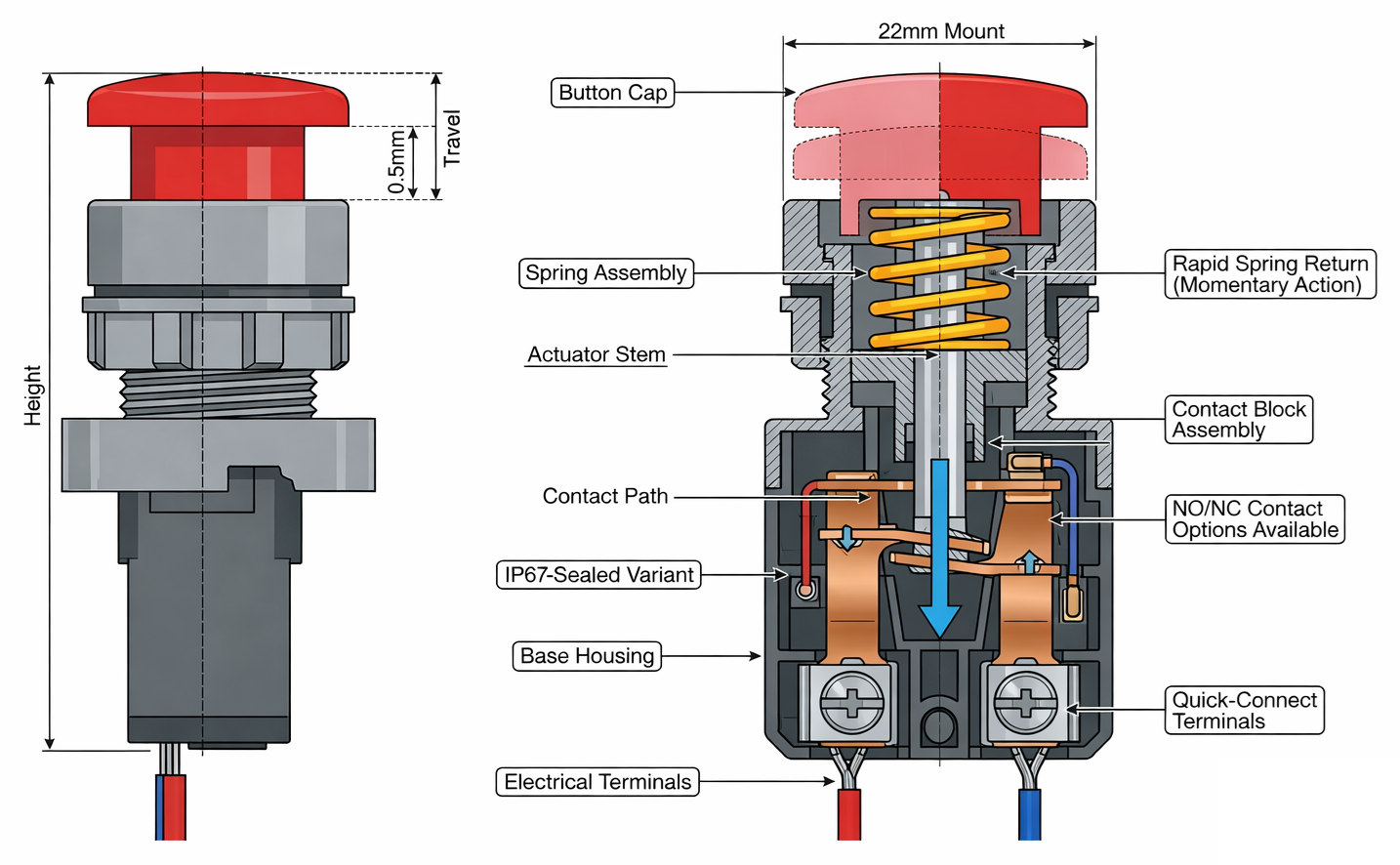

3. ábra Nyomógomb belső szerkezete

• Gombsapka (működtető)

A gombsapka az a látható rész, amely a kapcsoló működtetéséhez nyomja meg.Könnyű érintkezésre tervezték, és különböző színekben és formákban lehet azonosítani.Az aktuátor az alkalmazott erőt átadja a belső mechanizmusnak.Kialakítása egyenletes és egyenletes préselést biztosít ismételt használat során.

• Vissza a tavasz

A visszatérő rugó feladata a gomb visszaállítása az eredeti helyzetébe a megnyomás után.Összenyomva tárolja a mechanikai energiát, az erő megszüntetésekor pedig felszabadítja.Ez biztosítja a kapcsoló gyors és megbízható visszaállítását.A rugó segít fenntartani a folyamatos tapintható visszacsatolást működés közben.

• Kapcsolattartó mozgatása (hídkapcsolat)

A mozgó érintkező pozíciót vált a gomb megnyomásakor.Csatlakoztatja vagy leválasztja a kapcsoló belsejében lévő elektromos utat.Ezt az alkatrészt az ismételt érintkezési ciklusok tartós kezelésére tervezték.Mozgása közvetlenül meghatározza, hogy áram folyik-e át az áramkörön.

• Statikus kontaktus

A statikus érintkező a kapcsoló belsejében rögzítve marad, és a mozgó érintkező csatlakozási pontjaként szolgál.Ez képezi az elektromos utat, amikor megérinti a mozgó érintkezőt.Ezek az érintkezők általában vezető anyagból készülnek a hatékony áramátvitel érdekében.Stabil helyzetük egyenletes kapcsolási teljesítményt biztosít.

• Lépjen kapcsolatba a blokk összeállítással

Az érintkezőblokk tartalmazza az érintkezőrendszert, és támogatja a megfelelő beállítást.Biztosítja, hogy a mozgó és statikus érintkezők megfelelően találkozzanak működés közben.Ez a szerkezet segít megőrizni az elektromos megbízhatóságot és csökkenti a kopást.Egyes kapcsolókialakításoknál moduláris cserét is lehetővé tesz.

• Kivezetések (elektromos csatlakozások)

A kivezetések azok a külső csatlakozási pontok, ahol a vezetékek rögzítve vannak.Lehetővé teszik a kapcsoló elektromos áramkörbe történő integrálását.Ezek lehetnek csavaros, forrasztásos vagy gyorscsatlakozós csatlakozók.A megfelelő csatlakozó kialakítás biztonságos és stabil elektromos csatlakozást biztosít.

• Lakás (karosszéria/alap)

A ház minden belső alkatrészt magába foglal, és mechanikai védelmet nyújt.Általában tartós műanyagból vagy fémből készül.A ház támogatja a panelekre vagy házakra történő felszerelést is.Megvédi a belső részeket a portól, nedvességtől és mechanikai sérülésektől.

Nyomógombos kapcsolók típusai

Működés alapján

1. Pillanatnyi nyomógombos kapcsoló

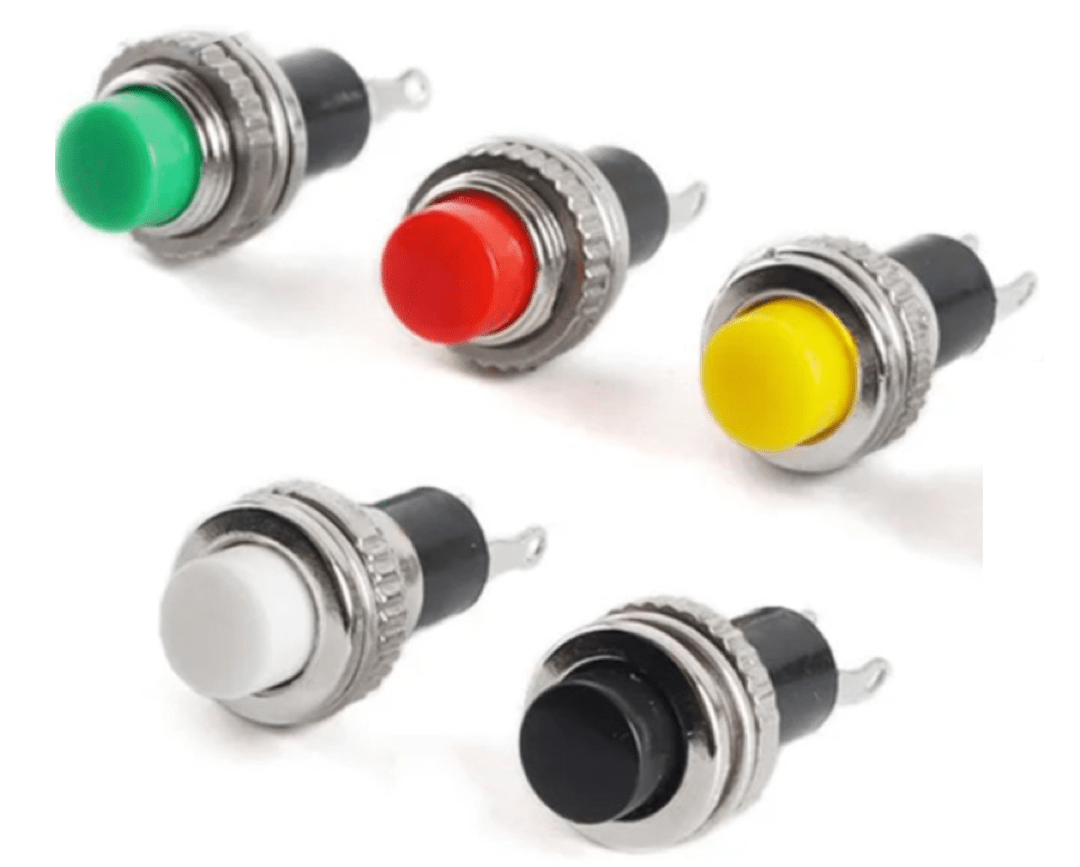

4. ábra Pillanatnyi kapcsolási példa

A pillanatnyi nyomógombos kapcsoló egy olyan kapcsoló, amely csak lenyomva marad aktív.A nyomás eltávolítása után automatikusan visszatér eredeti állapotába.Ezt a viselkedést általában olyan alkalmazásokban használják, amelyek ideiglenes aktiválást igényelnek, például ajtócsengő vagy vezérlőjelek esetén.A gyors visszatérés pontos és rövid ideig tartó vezérlést biztosít.

Ezeket a kapcsolókat úgy tervezték, hogy működés közben azonnal reagáljanak.A megnyomó művelet változást vált ki, elengedése pedig azonnal leállítja a műveletet.Ez alkalmassá teszi azokat a rendszereket, ahol nincs szükség folyamatos aktiválásra.Egyszerű működésük és gyors alaphelyzetbe állításuk miatt széles körben használják vezérlőpanelekben és elektronikus eszközökben.

2. Reteszelő (karbantartott) nyomógombos kapcsoló

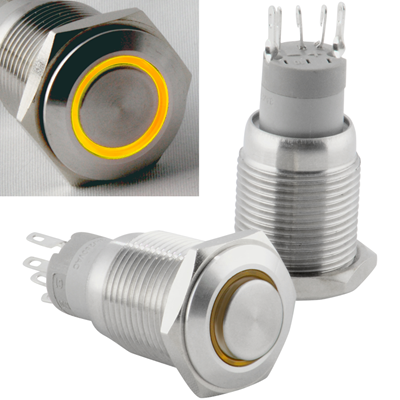

5. ábra Reteszelő kapcsoló példa

A reteszelő nyomógombos kapcsoló olyan típusú kapcsoló, amely megnyomása után az utolsó pozíciójában marad.Ha egyszer megnyomja a gombot, az aktív marad mindaddig, amíg újból meg nem nyomja az állapotát.Ez lehetővé teszi, hogy a kapcsoló fenntartsa funkcióját folyamatos nyomás nélkül.Általában elektromos rendszerek ki/be vezérlésére használják.

Ez a típusú kapcsoló stabil működést biztosít az állandó állapotot igénylő alkalmazások számára.A felhasználónak nem kell lenyomva tartania a gombot, hogy az áramkör aktív maradjon.Újbóli megnyomásával visszakapcsolja az állapotot, megkönnyítve az eszközök vezérlését.Fenntartott viselkedése hasznos a teljesítményszabályozásban és a berendezések üzemeltetésében.

Kapcsolattartó konfigurációja alapján

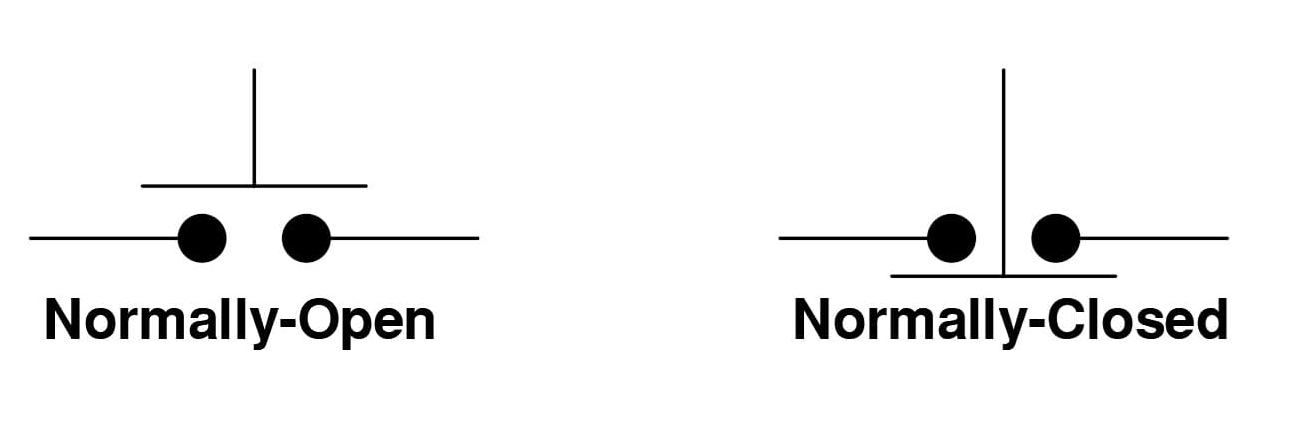

6. ábra NO vs NC diagram

1. Normál nyitva (NO)

Az alaphelyzetben nyitott nyomógombos kapcsoló olyan típusú kapcsoló, ahol az áramkör az alapértelmezett állapotában nyitott.Ez azt jelenti, hogy a gomb megnyomásáig nem folyik áram.A gomb megnyomásakor az érintkezők bezáródnak, és lehetővé teszik az áram áthaladását az áramkörön.Kiengedés után az áramkör visszatér nyitott állapotába.

Ezt a fajta konfigurációt általában olyan vezérlőrendszerekben használják, amelyek csak szükség esetén igényelnek aktiválást.Biztosítja, hogy az áramkör inaktív maradjon, hacsak a felhasználó nem váltja ki.A viselkedés jól látható a tipikus érintkezési diagramokon, ahol a rés működés közben bezárul.Széles körben használják indítógombokban és jelbemenetekben.

2. Normál zárt (NC)

Az alaphelyzetben zárt nyomógombos kapcsoló olyan típusú kapcsoló, ahol az áramkör az alapértelmezett állapotában zárva van.Ez lehetővé teszi az áram folyamatos áramlását, amikor a gombot nem nyomják meg.A gomb megnyomása kinyitja az áramkört és megszakítja az áramot.A gomb elengedése visszaállítja a zárt áramkör állapotát.

Ezt a konfigurációt általában biztonsági rendszerekben és vészleállítási funkciókban használják.Biztosítja, hogy az áramkör aktív maradjon, hacsak nem szakítják meg szándékosan.Az érintkezési állapot változása jól látható a szabványos diagramokon működés közben.Olyan alkalmazásokban hasznos, ahol a védelem érdekében árammegszakításra van szükség.

Rúd és dobás alapján

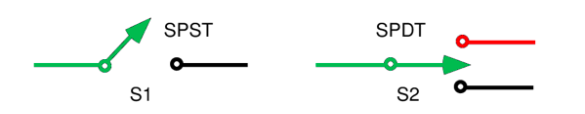

7. ábra SPST és SPDT diagram

Az SPST és az SPDT egypólusú kapcsolókonfigurációk, amelyek egy elektromos áramkört vezérelnek.Az SPST (Single Pole Single Throw) kapcsolónak egy bemenete és egy kimenete van, lehetővé téve az egyszerű be-/kikapcsolást.Alapkapcsolóként működik, amely összeköti vagy leválasztja az áramkört.Ez alkalmassá teszi az egyszerű kapcsolási feladatokra.

Az SPDT (Single Pole Double Throw) kapcsoló egy áramkört is vezérel, de két lehetséges kimeneti utat biztosít.Lehetővé teszi, hogy az áramot a két csatlakozás egyikére irányítsák.Ez hasznossá teszi két különböző áramkör vagy üzemmód közötti választást.A diagram jellemzően egy bemenet váltást mutat két kimenet között.

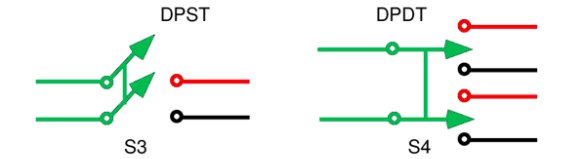

8. ábra DPST és DPDT diagram

A DPST és a DPDT kétpólusú kapcsolókonfigurációk, amelyeket több áramkör egyidejű vezérlésére terveztek.A DPST (Double Pole Single Throw) kapcsoló két különálló áramkört képes vezérelni egyidejűleg egyetlen művelettel.Lehetővé teszi mindkét áramkör együttes be- és kikapcsolását.Ez a szinkronizált vezérlést igénylő alkalmazásokban hasznos.

A DPDT (Double Pole Double Throw) kapcsoló két áramkört vezérel, és mindegyikhez két kapcsolási utat biztosít.Bonyolultabb kapcsolást tesz lehetővé az áram többféle módon történő átirányításával.Ezt a konfigurációt általában irányváltó áramkörökben és fejlett vezérlőrendszerekben használják.A diagram jellemzően két pólust mutat, amelyek két kimenet között váltanak.

A nyomógombos kapcsolók előnyei és hátrányai

A nyomógombos kapcsolók előnyei

• Egyszerű és könnyen kezelhető

• Gyors válaszidő

• Kompakt és helytakarékos kialakítás

• Megbízható többszöri használatra

• Számos méretben és stílusban kapható

• Alacsony és nagy teljesítményű rendszerekhez egyaránt alkalmas

A nyomógombos kapcsolók korlátai

• Korlátozott vezérlés az összetett kapcsolókhoz képest

• Idővel mechanikai kopás

• Fizikai interakciót igényel

• Kíméletlen környezetben védelemre szorulhat

• Nem ideális folyamatos kapcsoláshoz támogató áramkörök nélkül

Nyomógombos kapcsolók alkalmazásai

1. Ipari vezérlőpanelek

A nyomógombos kapcsolókat általában ipari gépekben használják indítási, leállítási és visszaállítási funkciókhoz.Gyors és közvetlen irányítást biztosítanak a berendezéseket kezelő kezelők számára.Világos címkézésük és színkódolásuk növeli a biztonságot és a hatékonyságot.Ezek a kapcsolók jók a gép megbízható működéséhez.

2. Szórakoztató elektronika

Sok mindennapi eszköz, például készülékek és kütyük nyomógombos kapcsolókat használ a felhasználói bevitelhez.Lehetővé teszik a funkciók egyszerű vezérlését bonyolult interfészek nélkül.Kompakt méretük miatt alkalmasak kis elektronikai eszközökhöz.Javítják a használhatóságot és a kényelmet.

3. Autóipari rendszerek

A nyomógombokat a járművekben olyan funkciókhoz használják, mint a motorindítás, a kürt aktiválása és a vezérlőrendszerek.Gyors hozzáférést biztosítanak az alapvető műveletekhez vezetés közben.Tartósságuk megbízható teljesítményt biztosít különböző körülmények között.Ezek a kapcsolók fokozzák a vezetői irányítást és a kényelmet.

4. Orvosi berendezések

Az orvosi eszközök nyomógombos kapcsolókat használnak a pontos és ellenőrzött műveletek érdekében.Lehetővé teszik a berendezések biztonságos és hatékony működtetését.Reagáló fellépésük fontos a különböző helyzetekben.A higiénia szempontjából gyakran tiszta és lezárt mintákat használnak.

5. Otthoni automatizálási rendszerek

A nyomógombokat az intelligens otthoni rendszerekben használják világításra, biztonságra és eszközvezérlésre.Egyszerű felületet biztosítanak az automatizált funkciók vezérléséhez.Elektronikus rendszerekkel való integrációjuk sokoldalúvá teszi őket.Javítják a modern otthonok kényelmét.

6. Vezérlő- és műszerrendszerek

A mérő- és vezérlőrendszerekben a nyomógombokat a funkciók indítására és a beállítások módosítására használják.Pontos kézi bevitelt biztosítanak a rendszervezérléshez.Megbízhatóságuk egyenletes teljesítményt biztosít az érzékeny alkalmazásokban.Ezeket a kapcsolókat széles körben használják tesztelési és megfigyelési beállításokban.

Nyomógombos kapcsoló vs billenőkapcsoló vs billenőkapcsoló

Funkció	Nyomógomb Kapcsoló	Váltókapcsoló	Billenőkapcsoló
Működtető erő	1,5-5 N jellemző	2-6 N jellemző	2-5 N jellemző
Utazási távolság	0,5-3 mm	2-6 mm	1,5-4 mm
Művelet típusa	Pillanatnyi ill reteszelő	Csak karbantartva	Csak karbantartva
Elektromos élettartam	100 000–1 000 000 ciklusok	50 000–200 000 ciklusok	50 000–150 000 ciklusok
Mechanikai élettartam	Akár 1 000 000+ megnyomja	100 000–500 000 kapcsolók	100 000–300 000 megnyomja
Kapcsolat értékelések	0,1A–10A (alacsony - közepes)	3A–20A (közepes magasra)	6A–20A (közepes magasra)
Szerelési lyuk Méret	8 mm, 12 mm, 16 mm, 22 mm	6-12 mm jellemző	20-30 mm téglalap alakú kivágás
Panel vastagság	1-6 mm	1-5 mm	1-4 mm
Kapcsolási sebesség	<10 ms választ	10-20 ms	10-20 ms
Kapcsolatfelvétel Ellenállás	≤50 mΩ jellemző	≤20 mΩ jellemző	≤20 mΩ jellemző
Tömítési minősítés	Akár IP67/IP68-ig elérhető	Jellemzően IP40-IP65	Jellemzően IP40-IP65
Megvilágítás Opció	Gyakori (LED gyűrű/jelző)	Korlátozott	Gyakori (háttérvilágítású típusok)
Terminál típusok	Forrasztás, csavar, gyorscsatlakozás	Forrasztóanyag, csavar	Gyors csatlakozás, penge
Üzemi hőmérséklet	-25°C és +85°C között jellemző	-20°C és +85°C között	-20°C és +85°C között

Következtetés

A nyomógombos kapcsolók megbízható és egyszerű módot kínálnak az elektromos áramkörök egyszerű kézi bevitelével történő vezérlésére.Működésük alapérintkezőmozgáson alapul, amelyet jól definiált belső alkatrészek és különféle konfigurációk támogatnak, mint például pillanatnyi, reteszelő, NO/NC, valamint különböző pólus- és dobástípusok.Széles körben használják az iparágakban gyors reagálásuk, kompakt kialakításuk és sokoldalúságuk miatt, bizonyos korlátozások, például a mechanikai kopás ellenére.A megfelelő kapcsoló kiválasztása az elektromos teljesítménytől, a működés típusától, a környezettől és az építési minőségtől függ a megfelelő teljesítmény és hosszú távú megbízhatóság biztosítása érdekében.
