Programozható logikai vezérlő (PLC): Működés, típusok és alkalmazások

A programozható logikai vezérlő (PLC) segítségével megbízható és ellenőrzött módon automatizálhatja a gépeket és az ipari folyamatokat.Ebből a cikkből megtudhatja, mi az a PLC, hogyan működik a vizsgálati cikluson keresztül, és hogyan működnek együtt a fő hardverelemei.Látni fogja a különböző típusú PLC-ket, a gyakori programozási nyelveket, valamint azt, hogy a bemeneti és kimeneti eszközök hogyan kapcsolják össze a vezérlőt a berendezéssel.A végére világosan megérti, hol használják a PLC-ket, és miért fontosak az automatizálási rendszerekben.

Katalógus

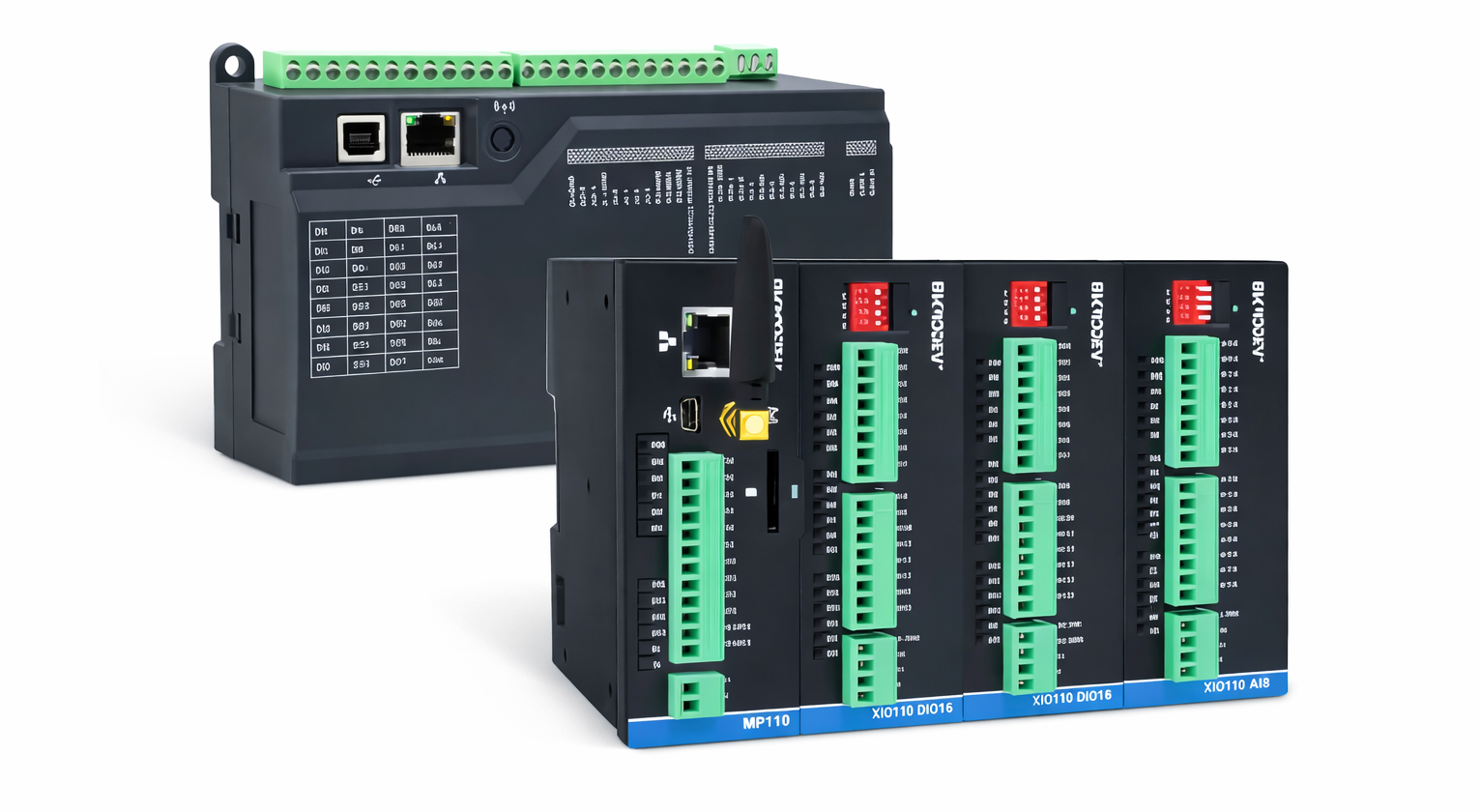

1. ábra: Programozható logikai vezérlő (PLC)

Mi az a programozható logikai vezérlő?

A Programmable Logic Controller (PLC) egy robusztus ipari vezérlőeszköz, amelyet gépek és folyamatok automatizálására használnak.Úgy tervezték, hogy megbízhatóan kezelje a vezérlési feladatokat elektromos zajjal, rezgéssel és hőmérsékletváltozással járó környezetben.A PLC-k széles körben használatosak, mivel a vezetékes relék helyett szoftveres, megismételhető vezérlést biztosítanak.Lehetővé teszik az automatizálási rendszerek módosítását vagy bővítését teljes panelek újrahuzalozása nélkül.Az ipari automatizálásban a PLC-k központi döntéshozó egységként szolgálnak, amely előre meghatározott logika szerint koordinálja a bemeneteket és a kimeneteket.

Hogyan működik a PLC?

2. ábra: PLC működési ciklus

A PLC úgy működik, hogy ismételten végrehajt egy egyszerű és kiszámítható működési ciklust, amelyet pásztázási ciklusnak neveznek.Az ábrán látható módon a folyamat a bemeneti szkenneléssel kezdődik, ahol a PLC kiolvassa a csatlakoztatott jelek aktuális állapotát.Ezután a vezérlő végrehajtja a program végrehajtását, a tárolt logikát alkalmazva a bemeneti állapotokra.A logika kiértékelése után a PLC végrehajtja a kimeneti frissítést, és ennek megfelelően változtatja a kimeneti jeleket.Ez a sorozat folyamatosan egy hurokban fut, lehetővé téve a PLC számára, hogy gyorsan reagáljon a változásokra.Az ábra az olvasás, feldolgozás és frissítés zárt körét mutatja be.Ez a ciklusalapú működés stabil és időszabályozást biztosít az ipari automatizálási rendszerekben.

A PLC rendszer összetevői

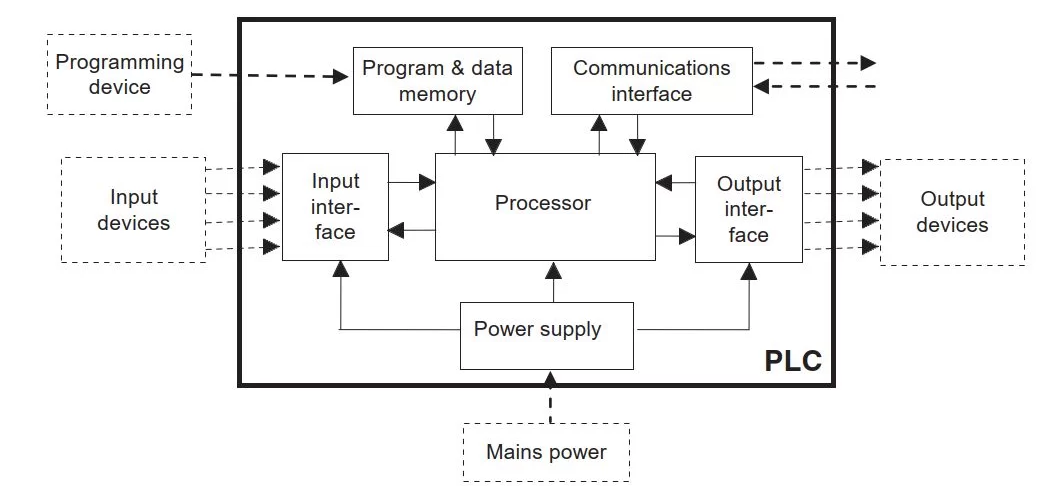

3. ábra: A PLC rendszer fő összetevői

• CPU (Central Processing Unit)

A CPU a PLC magja, és felelős a vezérlő utasítások feldolgozásáért.Kezeli a logikai végrehajtást, a belső koordinációt és a vezérlő általános működését.A CPU konzisztens és determinisztikus viselkedést biztosít az automatizálási feladatok során.

• Tápegység

A tápegység a bejövő elektromos áramot a PLC által igényelt szabályozott feszültségekké alakítja.Stabil tápellátást biztosít az összes belső modul számára, és megvédi a rendszert a feszültségingadozásoktól.A folyamatos működéshez elengedhetetlen a megbízható tápellátás.

• Bemeneti modulok

A bemeneti modulok fogadják a jeleket a külső eszközöktől, és átalakítják azokat a PLC által felismerhető formára.Elektromos leválasztást és jelkondicionálást biztosítanak a belső áramkörök védelmére.Ezek a modulok interfészként szolgálnak a fizikai folyamat és a vezérlő között.

• Kimeneti modulok

A kimeneti modulok vezérlőjeleket küldenek a PLC-től a külső eszközökhöz.A belső ellenőrzési döntéseket a terepi berendezésekhez megfelelő elektromos jelekké alakítják.A megfelelő kimenetkezelés biztosítja a pontos és biztonságos vezérlési műveleteket.

• Memória (program és adat)

A PLC memória a működéshez szükséges vezérlőprogramokat és rendszeradatokat tárolja.Futás közben megőrzi a konfigurációs információkat és a működési értékeket.A memória biztosítja, hogy a PLC konzisztens logikát hajtson végre a ciklusokon keresztül.

• Kommunikációs interfészek

A kommunikációs interfészek lehetővé teszik a PLC számára, hogy adatokat cseréljen külső rendszerekkel.Támogatják az integrációt más vezérlőkkel, felügyeleti rendszerekkel és programozó eszközökkel.Ezek az interfészek lehetővé teszik a nagyobb rendszerek összehangolt automatizálását.

A PLC-k típusai

Kompakt PLC-k

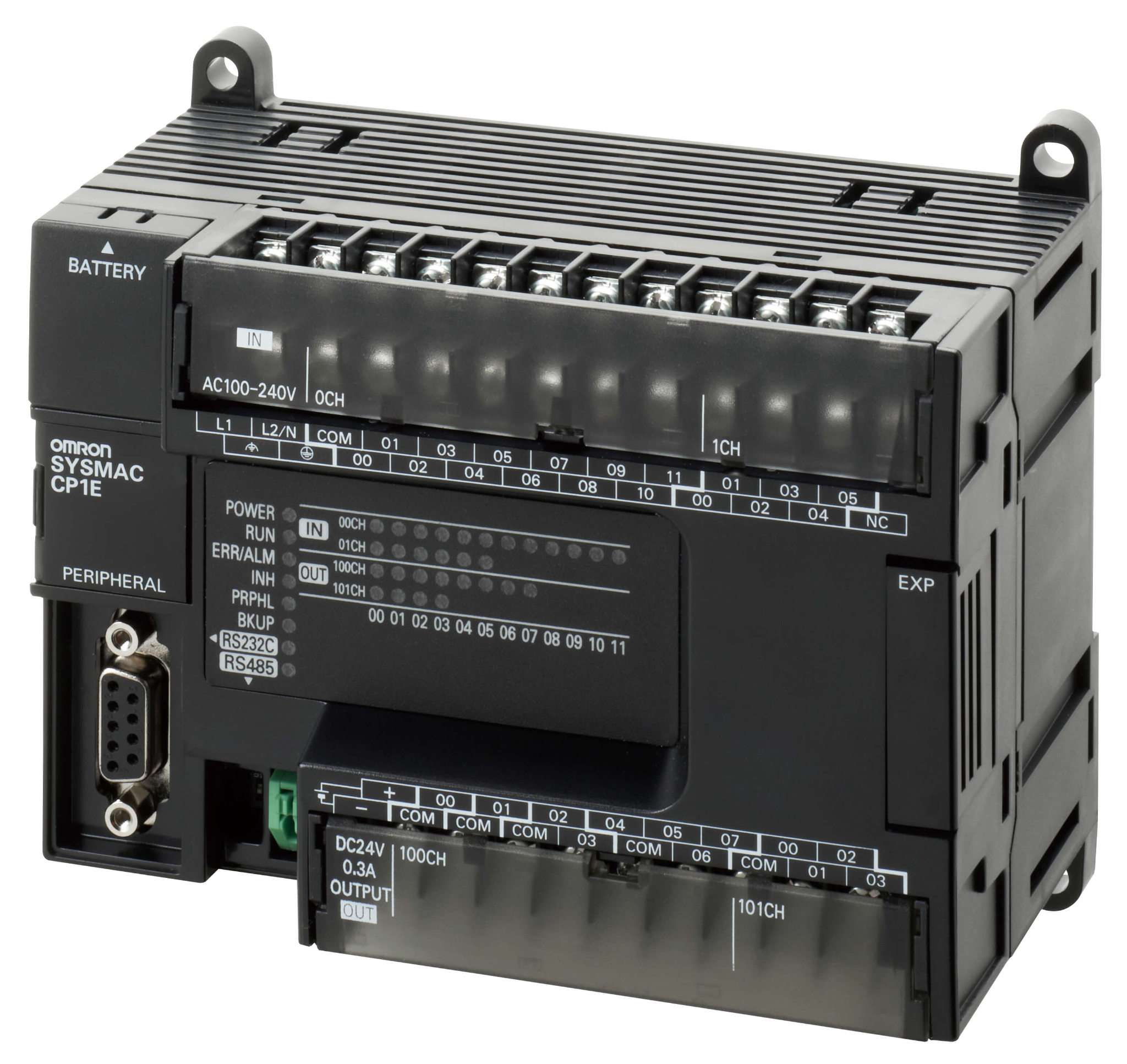

4. ábra Kompakt PLC

A kompakt PLC egy önálló vezérlő fix bemenetekkel, kimenetekkel és feldolgozási funkciókkal egy egységben.Kisebb automatizálási feladatokra tervezték, ahol korlátozott a hely és a költség.Az ábra azt mutatja, hogy az összes vezérlési funkció hogyan van integrálva egyetlen házba.A kompakt PLC-k könnyen telepíthetők, és minimális vezetékezést igényelnek.Általában egyszerű vezérlőpanelekben és önálló gépekben használják.Rögzített kialakításuk alkalmassá teszi a stabil és jól meghatározott követelményeket támasztó alkalmazásokhoz.A kompakt PLC-k megbízható vezérlést biztosítanak rendszerbővítés nélkül.

Moduláris PLC-k

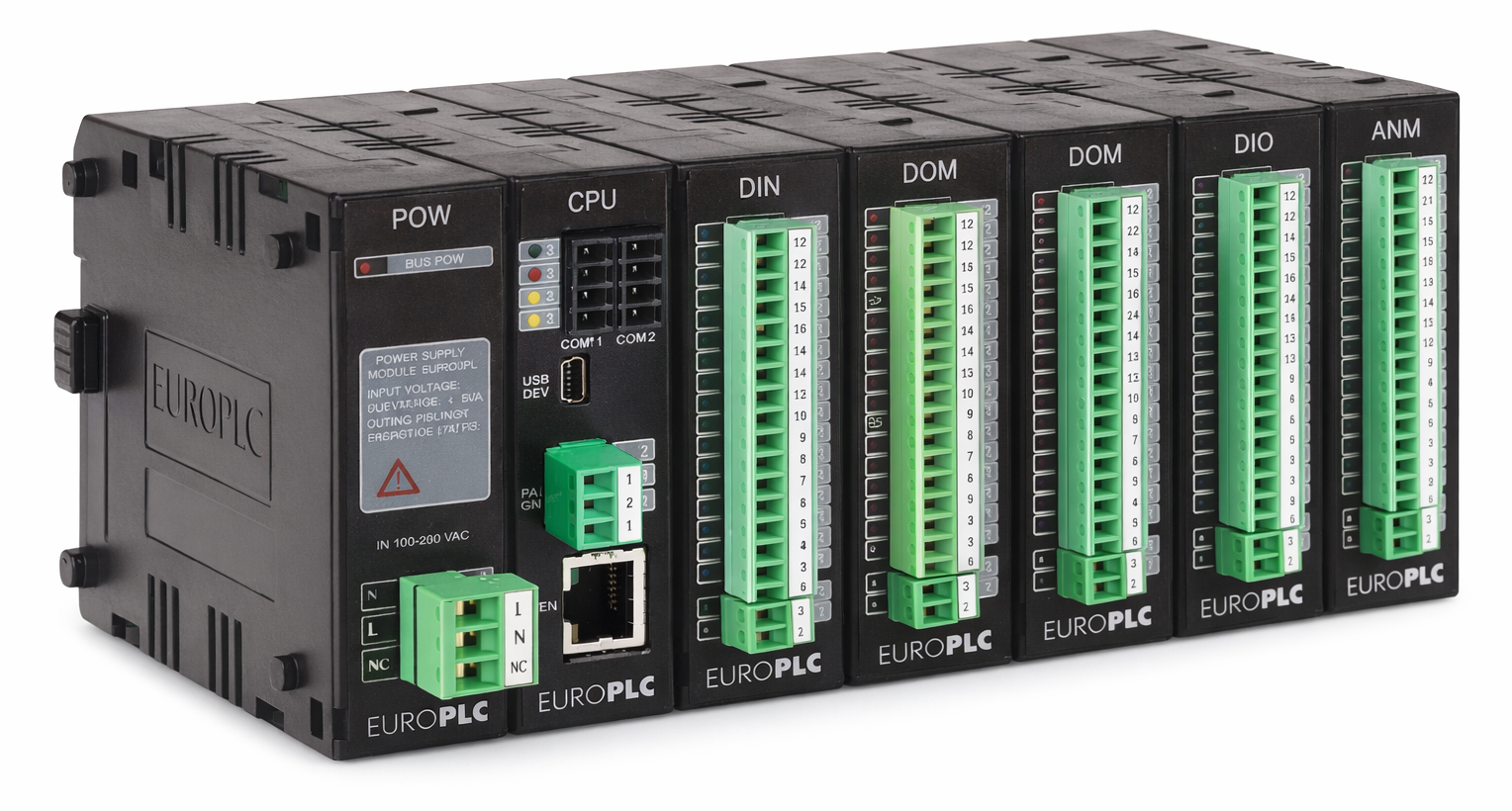

5. ábra Moduláris PLC

A moduláris PLC különálló modulokból áll, amelyek egy központi vezérlőhöz vannak csatlakoztatva.Mindegyik modul egy meghatározott funkciót lát el, például feldolgozást vagy jelkezelést.Az ábra azt szemlélteti, hogy a modulok hogyan helyezkednek el egymás mellett, hogy egy teljes rendszert alkossanak.A moduláris PLC-k lehetővé teszik modulok hozzáadását vagy eltávolítását a rendszerkövetelmények változása esetén.Ez a rugalmasság alkalmassá teszi őket közepes és nagy automatizálási rendszerekhez.A bővítés a teljes vezérlő cseréje nélkül is elvégezhető.A moduláris PLC-k támogatják a méretezhető és adaptálható vezérlési megoldásokat.

Rackbe szerelhető PLC-k

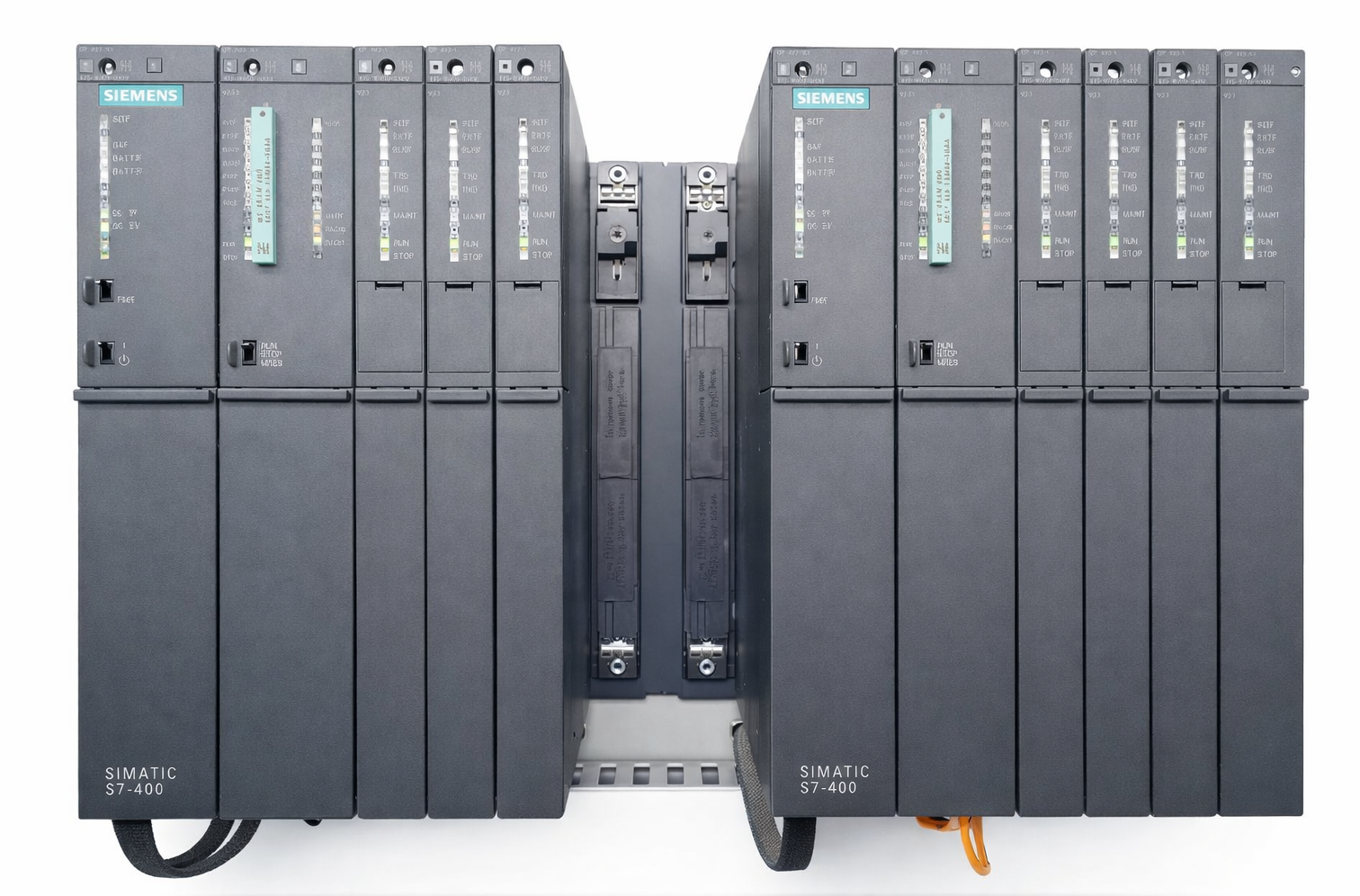

6. ábra Rackbe szerelt PLC

A rackbe szerelt PLC egy nagy kapacitású vezérlő, amelyet nagy vezérlőrendszerekhez terveztek.Egy dedikált állványt használ több funkcionális modul tárolására szervezett struktúrában.Az ábra a rack-en belüli megosztott hátlapba telepített modulokat mutatja.A rackbe szerelt PLC-k nagyszámú jelet és összetett konfigurációkat támogatnak.Olyan rendszerekhez készültek, amelyek nagy megbízhatóságot és hosszú távú működést igényelnek.Ez a szerkezet egyszerű karbantartást és modulcserét tesz lehetővé.A rack-be szerelhető PLC-k alkalmasak az igényes automatizálási környezetekhez.

Biztonsági PLC-k

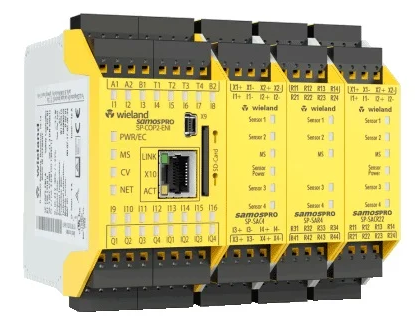

7. ábra Biztonsági PLC

A biztonsági PLC egy speciális vezérlő, amelyet a biztonsággal kapcsolatos vezérlési funkciók kezelésére terveztek.A szabványos vezérlési logikától elkülönítve működik a megbízható biztonsági működés érdekében.Az ábra kiemeli a védelmi feladatokhoz használt, dedikált biztonsági modulokat és csatlakozásokat.A biztonsági PLC-k figyelik a jeleket és fenntartják a biztonságos rendszerállapotokat, ha rendellenes állapotok lépnek fel.Redundancia és hibaészlelési funkciókkal rendelkeznek.A biztonsági PLC-k ellenőrzött és kiszámítható válaszokat biztosítanak a biztonság szempontjából kritikus rendszerekben.

PLC programozási nyelvek

Létra logika (LD)

A Ladder Logic (LD) egy grafikus PLC programozási nyelv, amelyet hagyományos relé vezérlőáramkörök alapján modelleztek.A vezérlési logikát két függőleges sín között elhelyezett lépcsők segítségével ábrázolja, hasonlóan az elektromos létradiagramokhoz.Az érintkezők és tekercsek a logikai feltételek és a műveletek vizuális kifejezésére szolgálnak.Ez a struktúra megkönnyíti a vezérlési kapcsolatok felismerését és követését.A létralogika világosan megmutatja, hogy a logikai feltételek hogyan kombinálódnak az irányítási döntések kialakításához.Ismerős elrendezésének köszönhetően még a kezdők számára is könnyen olvasható.Az LD-t széles körben használják egyértelmű és karbantartható PLC-vezérlési logika létrehozására.

Funkcióblokk diagram (FBD)

A Function Block Diagram (FBD) egy blokkalapú PLC programozási nyelv, amelyet a vezérlési funkciók vizuális megjelenítésére használnak.A vezérlési logikát jelvezetékekkel összekapcsolt funkcionális blokkokba szervezi.Minden blokk egy meghatározott műveletet hajt végre, például logikai feldolgozást, összehasonlítást vagy jelmanipulációt.A blokkok közötti kapcsolatok megmutatják, hogy az adatok hogyan áramlanak át a vezérlőlogikán.Ez a vizuális struktúra segít leegyszerűsíteni az összetett vezérlési kapcsolatokat.Az FBD kiválóan alkalmas logikai és folyamatos vezérlési funkciók megjelenítésére.Egyértelmű és strukturált módot biztosít a PLC programok létrehozására.

Strukturált szöveg (ST)

A strukturált szöveg (ST) egy magas szintű, szöveg alapú PLC programozási nyelv.A vezérlési logikát strukturált formátumba rendezett, olvasható utasítások segítségével írja le.Ez a megközelítés lehetővé teszi az összetett feltételek és számítások világos kifejezését.A strukturált szöveg akkor hasznos, ha a vezérlőlogika pontos matematikai vagy logikai kifejezéseket igényel.Az írott formátum segít a logika tiszta és logikus sorrendbe rendezésében.Általában fejlett és adatvezérelt vezérlőalkalmazásokban használják.

Utasítási lista (IL)

Az Instruction List (IL) egy alacsony szintű PLC programozási nyelv, amely rövid szöveges parancsokon alapul.A vezérlési logikát meghatározott sorrendben végrehajtott utasítások sorozataként jeleníti meg.Minden utasítás egy meghatározott műveletet hajt végre a vezérlő adatokon.Ez a formátum kompakt, és szorosan illeszkedik a vezérlési utasítások belső feldolgozásához.Az IL közvetlen és strukturált módot biztosít az alapvető vezérlési logika kifejezésére.Segít szemléltetni az egyes vezérlési műveletek menetét.Az utasításlisták a tömör és rendezett logikai ábrázolásra összpontosítanak.

Szekvenciális funkciódiagram (SFC)

A Sequential Function Chart (SFC) egy PLC programozási nyelv, amelyet a vezérlési logika szekvenciális lépésekbe rendezésére használnak.A folyamatokat meghatározott szakaszok sorozataként ábrázolja, amelyeket átmenetek kapcsolnak össze.Minden lépés egy adott működési állapotot határoz meg a vezérlési sorozaton belül.Az átmenetek az egyik lépésről a másikra lépéshez szükséges feltételeket jelzik.Ez a struktúra megkönnyíti a teljes folyamatfolyam megértését.Az SFC ideális többlépcsős vezérlési sorozatok szervezéséhez.Segít leegyszerűsíteni a komplex folyamatvezérlési logika felépítését.

PLC bemeneti és kimeneti eszközök

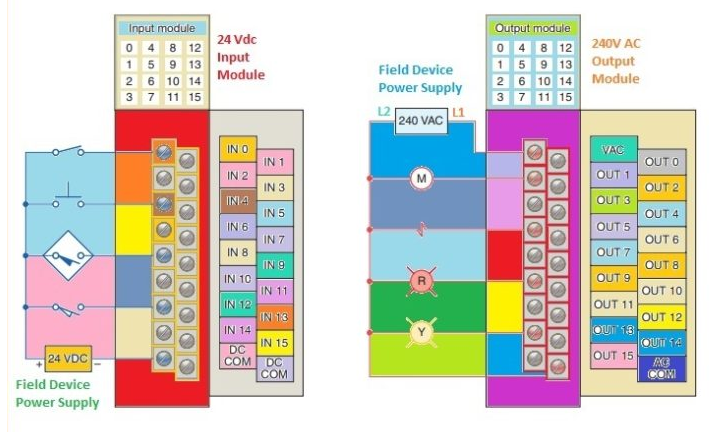

8. ábra PLC bemeneti és kimeneti eszközök

A PLC bemeneti és kimeneti eszközök külső összetevők, amelyek a vezérlőt a fizikai folyamathoz kapcsolják.A bemeneti eszközök a terepről küldenek jeleket a PLC-nek, míg a kimeneti eszközök a PLC-től kapják a vezérlőjeleket.Amint az ábrán látható, a bemeneti eszközök érzékelőket és kapcsolókat tartalmaznak, amelyek érzékelik a fizikai körülményeket.A kimeneti eszközök közé tartoznak a működtetők, jelzők és motorok, amelyek műveleteket hajtanak végre.Az ábra azt szemlélteti, hogyan továbbítják a terepi jeleket az eszközök és a vezérlő között.Ez az interakció lehetővé teszi a PLC számára, hogy figyelemmel kísérje és befolyásolja a folyamatot.A bemeneti és kimeneti eszközök képezik a kommunikációs kapcsolatot az automatizálási logika és a berendezések között.

A PLC-k használatának előnyei

A PLC-k számos kulcsfontosságú előnyt kínálnak, amelyek ideálissá teszik őket az ipari automatizáláshoz.

• Nagy megbízhatóság és stabil működés zord körülmények között is

• Rugalmas vezérlési logika, amely szoftveren keresztül módosítható

• Csökkentett vezetékezés a relé alapú vezérlőrendszerekhez képest

• Gyorsabb hibaelhárítás a diagnosztikai szolgáltatások révén

• Könnyű skálázhatóság a rendszerbővítés támogatásához

PLC-k alkalmazásai

1. Gyártó- és összeszerelő sorok

A PLC-k vezérlik a szállítószalagokat, a gépeket és az automatizált munkaállomásokat.Biztosítják a szinkronizált működést és az egyenletes termelési teljesítményt.Megbízhatóságuk támogatja a folyamatos gyártási folyamatokat.

2. Feldolgozó iparágak

A feldolgozó üzemekben a PLC-k olyan változókat kezelnek, mint a szint, az áramlás és a hőmérséklet.Segítenek fenntartani a stabil működési feltételeket.Ez a szabályozás javítja a termék konzisztenciáját és a folyamatbiztonságot.

3. Épületautomatizálási rendszerek

A PLC-ket a világítás, a szellőztetés és a hozzáférési rendszerek vezérlésére használják.Lehetővé teszik az épület működésének központosított felügyeletét.Ez javítja az energiahatékonyságot és a rendszerkoordinációt.

4. Energia- és közüzemi rendszerek

A PLC-k felügyelik és vezérlik az elektromos és közüzemi berendezéseket.Támogatják az alállomások és tisztítóberendezések megbízható működését.Gyors reakciójuk javítja a rendszer stabilitását.

5. Közlekedés és infrastruktúra

A PLC-k jelző-, felügyeleti és segédrendszereket kezelnek.Segítenek fenntartani a biztonságos és kiszámítható működést.Ez támogatja a nagyszabású infrastruktúra megbízhatóságát.

PLC vs SCADA vs DCS

Paraméter	PLC	SCADA	DCS
Elsődleges szerep	Közvetlen vezérlés	Monitoring és felügyelet	Elosztott folyamatvezérlés
Rendszerszint	Terepszintű	Felügyeleti szint	Folyamat szintje
Vezérlés végrehajtása	Igen	Nem	Igen
Rendszerarchitektúra	Központosított	Központi felügyelet	Elosztott
Tipikus szabályozási kör	Gép vagy cella	A növény teljes nézete	Feldolgozási egységek
Adatkezelés	Adatok ellenőrzése	Nagyszabású adatok	Vezérlés és adatok
Felhasználói felület	Minimális	Grafikus HMI	Integrált HMI
Rendszerkomplexitás	Alacsonytól közepesig	Közepes	Magas
Hálózati függőség	Alacsony	Magas	Magas
Redundancia támogatás	Korlátozott	Szoftver alapú	Beépített
Bővítési módszer	Moduláris I/O	Szoftver méretezés	Elosztott csomópontok
Konfiguráció fókusz	Logikai vezérlés	Vizualizáció	Folyamat koordináció
Karbantartási fókusz	Hardveres logika	Szoftver és adatok	Rendszerszintű
Integrációs szerep	Vezérlő csomópont	Felügyeleti réteg	Core vezérlőrendszer

Következtetés

A PLC-k úgy működnek, hogy folyamatosan olvassák a bemeneteket, feldolgozzák a logikát és frissítik a kimeneteket a gépek pontos és következetes vezérlése érdekében.Hardverszerkezetük, rugalmas vezérlőtípusaik és szabványos programozási nyelveik lehetővé teszik a rendszerek tervezését kis és nagy automatizálási feladatokhoz egyaránt.Az érzékelők és aktuátorok vezérlési logikához kapcsolásával a PLC-k közvetlen vezérlést biztosítanak a folyamatok felett.Megbízhatóságuk, rugalmasságuk és iparágakban széleskörű felhasználásuk az ipari automatizálás alaptechnológiájává teszik őket.
