A 2SC5200 tranzisztor pinout és funkcionális alkalmazásai

Ez a cikk a 2SC5200 jellemzői, felépítése és gyakorlati felhasználásaiba kerül, átfogó áttekintést nyújtva annak fontosságáról és funkcionalitásáról az elektronika területén.Felfedezzük a struktúrájának bonyolultságait, belemerülünk annak működési mechanizmusaiba, és kiemeljük annak szerepét a kortárs elektronikus eszközökben.Ez az útmutató célja, hogy javítsa az ipar egyik legszélesebb körben alkalmazott tranzisztorának megértését, megvizsgálja annak hozzájárulását a technológiai fejlődéshez és az elektronikus alkatrészek fejlődésében játszott szerepét.

Katalógus

A 2SC5200 tranzisztor megértése

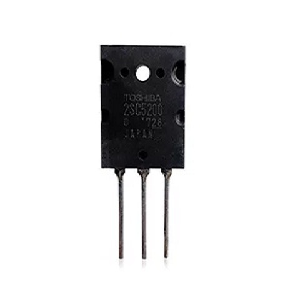

A 2SC5200 egy nagy teljesítményű NPN tranzisztor a Toshibából.Ezt a tranzisztort gyakran használják az audio frekvencia (AF) erősítőkben és a nagy teljesítményű audio áramkörökben.A kollektoráram és a nagyáramú nyereség ideális választást kínál az alkalmazások számára, amelyek robusztus teljesítményt igényelnek.A TO-264 csomag bevonja ezt a tranzisztort, támogatva a 230 V-os kollektor-emitter feszültséget (VCE) és a 30A kollektoráramot, amely lehetővé teszi, hogy széles választékban, például televíziókban, audiorendszerekben, mobiltelefonokban és mobiltelefonokban és alkalmazható legyen.ipari ellenőrzések.

Az igényes feltételek elviselésére gyártott 2SC5200 mind az új tervek számára, mind a TTA5200 helyettesítésére.A nagy teljesítmény és az áram kezelésére való képessége biztosítja, hogy megfeleljen a nagy teljesítményű kimeneti alkalmazások folyamatos igényeinek.A finom audiorendszerekben a tranzisztor nagyáramú nyerése elősegíti az egyértelműség és az energia fenntartását.Sokoldalúságát tovább mutatja a különféle környezetben való gyakori megjelenése, az ipari vezérlőrendszerek stabilitásától kezdve a mobil eszközök gyors kommunikációs igényeinekig.

Hőgazdálkodás és kiegészítő párosítás

A magas kollektoráram és a váltási frekvenciavállalói forgatókönyvekben a 2SC5200 gyorsan felmelegszik, ami hatékony hőkezelést igényel.A hőcsillapítók integrációja szerepet játszik az áramkör túlmelegedésének megakadályozásában, különösen az erősítő áramköri tervekben, ahol a stabil teljesítmény és az alkatrészek hosszú élettartama prioritások.A hőeloszlás kezelésének hatékonysága drasztikusan befolyásolhatja a rendszer általános megbízhatóságát és hatékonyságát.

A 2SA1943 komplementer 2SA-val párosítva a 2SC5200 szinergiát hoz létre, amely hasonló a B osztályú erősítők kiegyensúlyozott működéséhez, amelyek push-pull áramköröket használnak.Ez a párosítás nem csupán technikai, hanem a jó minőségű audio kimenetet, a tisztasággal és a mélységgel való visszhangzáshoz fordul.Sokan gyakran alkalmaznak hőzsírot vagy vegyületet a tranzisztor és a hűtőborda között a hőátadási hatékonyság javítása érdekében, biztosítva a tranzisztorok optimális körülmények között történő működését.

A teljesítmény és a védelem fokozása

A 2SC5200 gyakorlati megvalósításához a termikus menedzsment iránti figyelmet kell tartani a termikus menekülés elkerülése érdekében, ami ez a nagy hűségű audio erősítők közös kihívása.A megfelelő párok, például a 2SC5200 és a 2SA1943 felhasználása lényegesen minimalizálhatja a torzulást.Ezenkívül a túlzott hőmérsékleti védelmi áramkörök integrálása biztosítja a túlzott hő ellen, amely veszélyeztetheti a tranzisztorok működési hosszú élettartamát.

Az alkatrész robusztus kialakítása és képességei szemléltetik a megbízható és hatékony elektronikus rendszerek kiépítésének árnyalt kiválasztási folyamatát.A 2SC5200 és a 2SA1943 stratégiai párosítása nemcsak a teljesítmény maximalizálása, hanem a hatalom, a hatékonyság és a tartósság közötti vékony vonalakat is navigál.Az elektronikus tervezés átgondolt megközelítése tükrözi mind a nagy teljesítményű elektronikus rendszerek fejlesztését elősegítő műszaki és érzelmi elemek mély megértését.

Ekvivalens és csere tranzisztorok

• 2SD1313

• 2SC5242

• 2SC3320

• Fjl4315

• MJL3281A

• KTC5242

• TTC5200

• Mjl13002a

• 2SA1943

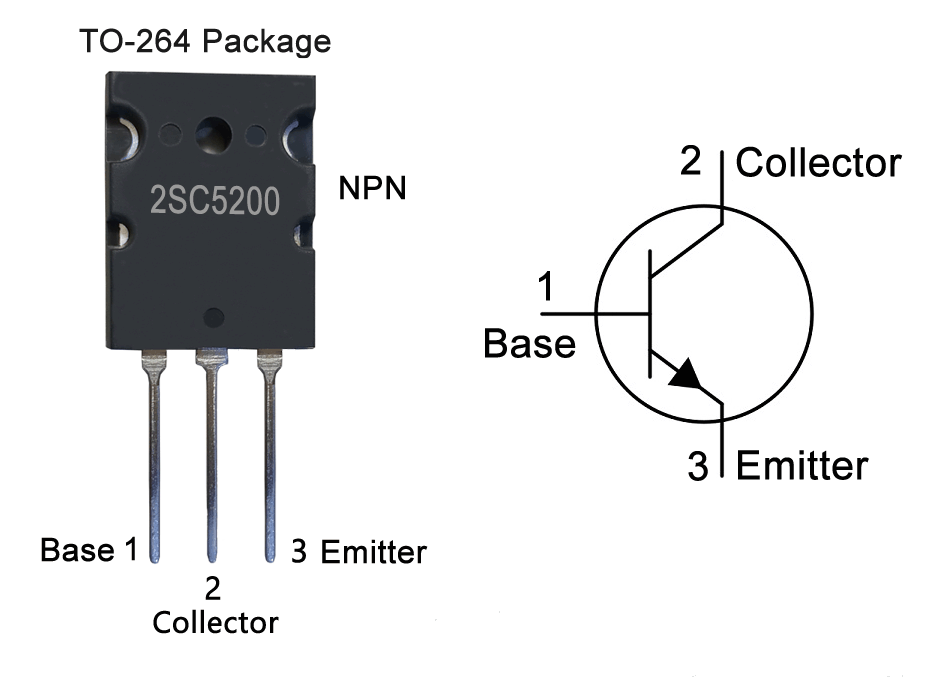

2SC5200 Tranzisztor PIN -konfiguráció

Pin -azonosítás és funkcionalitás

A 2SC5200 tranzisztor három elsődleges terminálral van kialakítva, amelyek szerves részét képezik annak működéséhez, különféle áramkörökön belül:

Alap (Pin1)

Az alapcsatorna olyan bemeneti csapként szolgál, amely szabályozza a tranzisztor torzítását.Egy kis áram vagy feszültség alkalmazásával az alap szabályozza a kollektor és az emitter közötti áram áramlását.Ezt az interakciót megkövetelik a tranzisztor funkcionalitásához, és úgy tekinthetők, mint egy átjáró, amely diktálja az operatív állapotot, akár küszöböt, aktív vagy telítettséget.

Gyűjtő (PIN2)

A kollektor az a terminál, amelyen keresztül a fő áram áramlik.Az áramkörben a terheléshez csatlakoztatva megkönnyíti az áram átadását a külső energiaforrásból a tranzisztoron keresztül a kibocsátóba.A kollektor szerepére van szükség az energiaerősítésben és a kapcsolási műveletekben.

EMITER (PIN3)

Az emitter a tranzisztoron átáramló áram kilépési pontjaként szolgál.Általában az áramkör talajához vagy nulla potenciáljához van csatlakoztatva, biztosítva a hatékony áram kilépését.Ez befejezi az áramkör utat és stabilizálja az általános működést.

Gyakorlati forgatókönyvekben figyelmet kell fordítani ezeknek a csapoknak a pontos konfigurációjára.Az audio amplifikációs rendszerekben a helyes torzítás az alapon jelentősen csökkentheti a torzulást, fokozva az akusztikus hűségt.Az alkalmazások váltásában a pontos bázisvezérlés jó a vezetőképes és a nem vezetőképes állapotok közötti gyors átmenethez, biztosítva az optimális teljesítményt.A robusztus emitter földelésének hatása a termikus stabilitásra és a tranzisztor megbízhatóságára.A szilárd földi kapcsolat biztosítása elősegíti a túlmelegedést és elősegíti a hosszú távú működési stabilitást mind az ipari, mind a fogyasztói elektronika számára.Ezenkívül fontos a hatékony kollektor -terhelési csatlakozás.A helytelen terhelési kapcsolatok szuboptimális teljesítményt és potenciális tranzisztorkárosodást eredményezhetnek.A jól elkészített elrendezések, amelyeket aprólékos áram- és feszültségszámítások támogatnak, biztosítják, hogy a 2SC5200 paraméterein belül működjön, következetes és megbízható teljesítményt biztosítva.

A 2SC5200 tranzisztor specifikációi

Meghatározás	Részlet
Beír	Nagy teljesítményű NPN tranzisztor
Csomag	TO-264
Alkalmazás	Audio erősítő (HIFI)
Átkapcsolás	Könnyen be- és kikapcsolható
Működési gyakoriság	Alacsony vagy magas frekvenciájú tartományok
Ereje	Alacsony, ha be van kapcsolva
Harmonikus torzítás	Alacsony
Átmeneti frekvencia	30 MHz
Gyűjtőáram (IC)	15a.
EMITER az alapfeszültséghez (VBE)	5 V -os
Gyűjtő a kibocsátó feszültséghez (VCE)	230 V -os
Alapáram (IB)	1.5a
Üzemi hőmérséklet	-55 ° C -150 ° C
Teljesítmény -eloszlás (PD)	150W

Együttműködés a 2SC5200 tranzisztorral

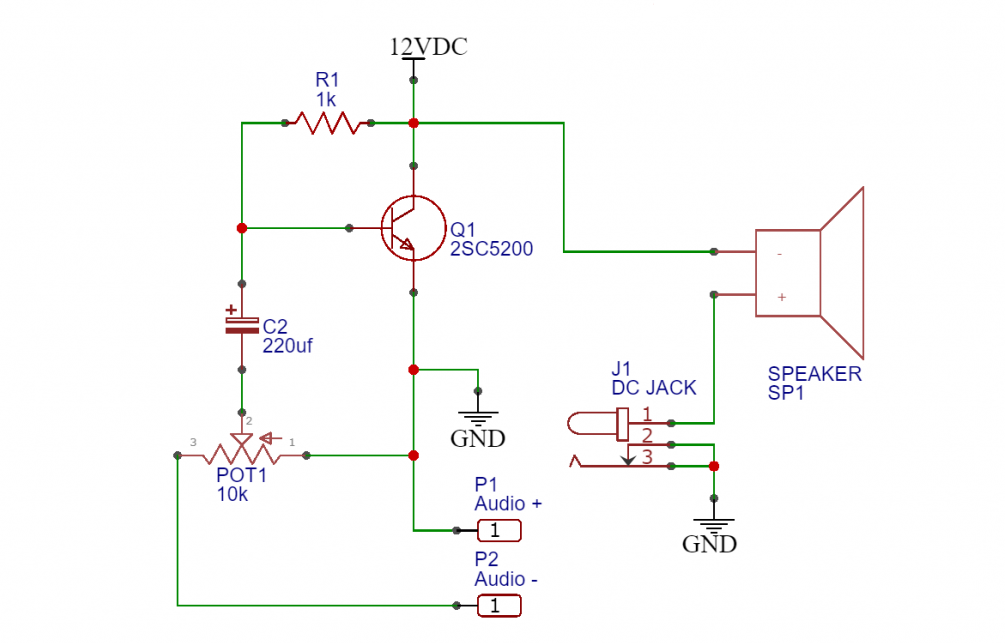

A 2SC5200 tranzisztor segítségével egy funkcionális audioerősítő áramkör építhető.Ez a beállítás tartalmaz egy 0,5 W-os 8-OHMS hangszórót, egy 10K potenciométert, 1K-os ellenállást, egy 220UF kondenzátort, egy 12 V-os DC tápegységet, egy 3,5 mm-es DC emelőt és egy kenyérlemezt.

Az áramkör működése egy forrás, például okostelefon vagy PC audiojelével kezdődik.Először, az audiojelet egy potenciométeren keresztül táplálják, lehetővé téve a felhasználó számára, hogy beállítsa a bemeneti feszültség szintjét, és lényegében vezérli a hangerőt.Ezután a kondenzátor blokkolja a jelben lévő bármely egyenáramú komponenst, biztosítva, hogy csak az AC komponens érje el a tranzisztor alaptermelését.Ez az AC komponens jó az audio amplifikációhoz.Ezután az alap elérésekor a 2SC5200 tranzisztor felerősíti a jelet, és egy halvány hangot robusztus, tiszta kimenetré alakít.Az amplifikált kimenetet a kollektor csatlakozójából szerezzük be, és a hangszóró negatív termináljára vezetjük.Végül, a hangszóró pozitív terminálja közvetlenül kapcsolódik az áramellátáshoz.

Tekintettel a lényeges teljesítmény -amplifikációra, a tranzisztor hőt generál.Hőcsökkentést alkalmaznak a túlmelegedés megakadályozására, ezáltal fenntartva a hatékony működést és meghosszabbítva az eszköz hosszú élettartamát.Ez az óvintézkedés egy jól megfontolt gyakorlat annak biztosítása érdekében, hogy az alkatrészek az idő múlásával továbbra is nagy teljesítményt nyújtsanak.A leírt audioerősítő áramkör számos gyakorlati forgatókönyvben találja meg használatát.Általában a zenei felvételi stúdiókban használják, ahol a nagy hűségű hang rögzítése és reprodukálása művészet és tudomány.Az áramkör szerves része a katonai akusztikus technológia fejlesztésének is, javítva a hanghullámok pontos erősítését a hatékony telepítéshez.Ezenkívül a HVAC radarrendszerek részesülnek ebből az áramkörből, mivel a hangjeleket felerősíti, javítva az észlelési képességeket.Ezek a változatos alkalmazások hangsúlyozzák a 2SC5200 tranzisztor sokoldalúságát és relevanciáját a különféle magas tétű mezőkben.

A 2SC5200 tranzisztorra vonatkozó alkalmazások

A 2SC5200 tranzisztor értékelhető az alkalmazkodóképességének széles körében.Kitűnő:

• Audio frekvencia erősítői

• Közepes teljesítménykapcsolók

• AF/RF áramkörök

• A nagyáramú váltás legfeljebb 15A -ig terjed

• Alacsony SLEW sebességű eszközök

• Push-Pull konfigurációk

• Nagy teljesítményű audio áramkörök

• Magas áramú áramkörök

• Feszültségszabályozó áramkörök

• Közepes áramkörök

Ezek az attribútumok alkalmassá teszik a 200W -os sztereo rendszerek számára, amelyekhez 5 Hz -től 100 kHz -ig és 0,75 VRM érzékenységhez szükséges.A 2SC5200 tranzisztor különálló háromjegyű tételszámmal rendelkezik, amely jelzi, hogy megfelel a PB-mentes vagy az ROHS szabványoknak.Ez a betartás jó a környezetbarát elektronikus tervekhez, így bizalmat biztosítva a terméknek a globális biztonsági és környezetvédelmi irányelveinek való megfelelésben.

Következtetés

A 2SC5200 tranzisztor szerkezeti tulajdonságok, operatív mechanizmusok és gyakorlati telepítések részletes feltárása feltárja annak szerepét, hogy javítsa a nagy teljesítményű audio áramkörök teljesítményét és megbízhatóságát.A 2SC5200 képességeinek teljes kihasználása érdekében fontos a hatékony hőgazdálkodás és a szabályozási szabványok betartása.Ez biztosítja, hogy a tranzisztor nemcsak megfelel, hanem meghaladja a teljesítményvárakozásokat a különféle igényes környezetben, végül tükrözve az elektronika területén folyamatban lévő fejlődéseket és innovatív alkalmazásokat.

Adatlap PDF

2SC5200 adatlapok:

2SC5200.pdf
