PIC18F4620 MIKROKONTROLLER: Jellemzők, Pinouts és adatlap útmutató

Ez a cikk a PIC18F4620 mikrovezérlő feltárásával kezdődik, megvitatja annak egyensúlyát a számítási teljesítmény és a költséghatékonyság között.Részletesen megvizsgáljuk a mikrovezérlő képességeit, például tartósságát és energiahatékonyságát.Ez a módszer nemcsak az információkat relativálhatóbbá, hanem hasznosabbá teszi az Ön számára is, ösztönözve a technológia mélyebb elismerését és ösztönözve a PIC18F4620 további felfedezését a mikrovezérlő technológiájának előmozdításában.

Katalógus

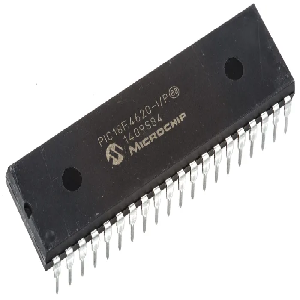

A PIC18F4620 áttekintése

A PIC18F4620 A Microcontroller a számítási hatékonyság és a költséghatékonyság keverékét mutatja be, kiaknázva a javított flash program memóriáját a kiváló tartósság és a meghosszabbított élettartam érdekében.Ez a jellemző megtalálja a hasznosságot az alkalmazásokban, amelyek gyakori memória átírást igényelnek, biztosítva a hosszú távú megbízhatóságot.A PIC18 sorozat, beleértve a PIC18F2525, PIC18F2620, PIC18F4525, és PIC18F4620 A modelleket úgy készítik, hogy kielégítsék a nagy teljesítmény és az energiaérzékeny megvalósítás igényeit.

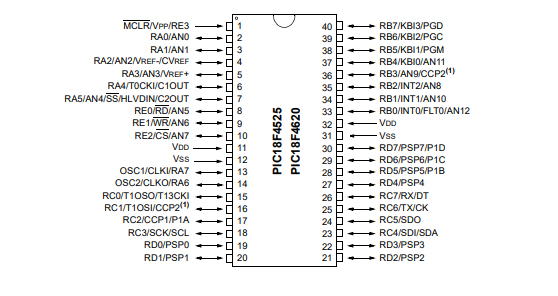

A PIC18F4620 pinoutja

Tűkonfiguráció

Erő- és őrölt csapok

A PIC18F4620 energiaigénye 2 V -től 5,5 V -ig terjed, a VDD és a VSS csapokon keresztül.A VDD csatlakozik a pozitív tápfeszültséghez.A VSS -t a földre jelölik.

A megfelelő leválasztó kondenzátorok, például a kerámia vagy a tantalum típusok elhelyezése ezeknek a csapoknak a közelében elősegíti a zajcsökkentést és a stabil működést, a stabil energiaellátó alapok következetes mikrovezérlő teljesítményét.

Oszcillátorcsapok

Az OSC1 és az OSC2 csapokat külső kristályok vagy rezonátorok csatlakoztatására használják, előállítva a működéshez szükséges órajelet.Az óraforrás megválasztását használják, mivel befolyásolja mind az energiafogyasztást, mind a teljesítményt.A megfelelő oszcillátor alkatrészek kiválasztása biztosítja, hogy a mikrovezérlő a kívánt frekvencián működjön, minimális jitterrel.

Bemenet/kimeneti portok

A mikrovezérlő több I/O portot foglal magában: PORTA, PORTB, PORTC, PORTD és PORTE.Mindegyik port, amely több csapból áll, az alkalmazás követelményeitől függően bemeneti vagy kimenetként konfigurálható.

Ezeknek a portoknak a felhasználása hatékonyan ésszerűsítheti a tervezési folyamatokat, a Tris regiszterek inicializálása meghatározza a csapok bemeneti vagy kimeneti állapotát a külső áramkörök, például érzékelők, kapcsolók és LED -ek szabályozására.

Speciális funkcióscsapok

A speciális csapokat speciális funkciókra osztják ki:

Analóg-digitális konverziós (ADC) csatornák

Impulzusszélesség-moduláció (PWM) kimenetek

Kommunikációs interfészek: UART, SPI és I2C

Ezeknek a beépített perifériáknak a kihasználása, például az időzítők és a kommunikációs modulok, gazdagítja az áramköri terveket és növeli a funkciókat.Például a beépített UART kommunikáció használata egyszerűsítheti a kódolási erőfeszítéseket és javíthatja az adatátvitel megbízhatóságát a soros kommunikációs projektekben.

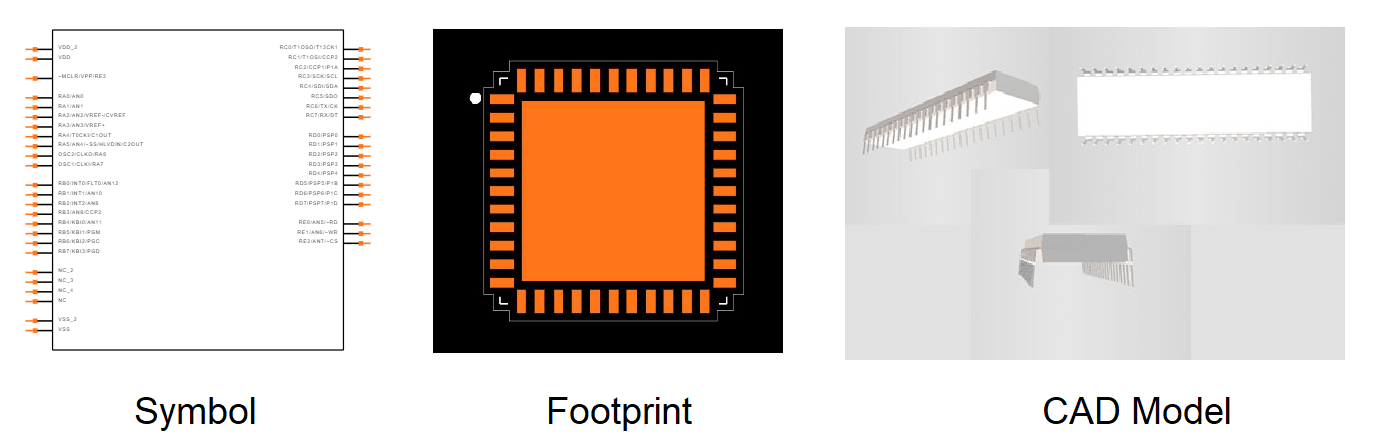

PIC18F4620 szimbólum, lábnyom és CAD modell

PIC18F4620 szimbólum

A PIC18F4620 szimbóluma grafikus ábrázolásként szolgál, amelyet a vázlatban használnak az alkatrész és annak elektromos csatlakozásainak jelzésére.A szimbólum magában foglalja az összes csapot és azok kijelölt funkcióit, amelyek lehetővé teszik a zökkenőmentes vázlatos kialakítást.

PIC18F4620 lábnyom

A PIC18F4620 lábnyoma meghatározza a PCB -en lévő összetevő fizikai elrendezését és méretét.Ez magában foglalja a párnák elrendezését és méreteit, amelyek jót tesznek a biztonságos és megbízható forrasztáshoz.

PIC18F4620 CAD modell

A CAD (számítógépes tervezésű) modell a PIC18F4620 mikrovezérlő 3D-s ábrázolását kínálja, amely részletezi a fizikai szempontokat, például a magasság, a szélesség és a PIN-kód elrendezését.A CAD modell eszköz a pontos PCB -tervezéshez, lehetővé téve a pontos elhelyezést és a térbeli tervezést.

A PIC18F4620 jellemzői

A PIC18F4620 adaptálható üzemmódokat biztosít a megkülönböztetett energiatakarékos követelményekhez, hozzáadva a használhatóságát:

Üzemi üzemmódok

FUTS: aktiválja mind a CPU, mind a perifériákat, biztosítva az aktív feladatok azonnali reagálását.

Alapjárat: Letiltja a CPU -t, miközben fenntartja a perifériás tevékenységeket, tökéletesen olyan forgatókönyvekhez, ahol a háttér folyamatainak figyelmet igényelnek.

Alvás: A CPU -t és a perifériákat leállítja, ideális az energia megőrzéséhez az inaktivitás idején.

Energiahatékonyság

Ultra-alacsony 50NA bemeneti szivárgás: Ez minimalizálja a nem kívánt áramot, ez a tényező a precíziós alkalmazásokban, ahol a szivárgás veszélyeztetheti a teljesítményt és kiterjesztéssel a megbízhatóságot.

Futási mód: Szerény 11 µA-t fogyaszt, tükrözve annak alkalmasságát az energiaérzékeny műveletekhez, amelyeknek gyakori aktiválást igényelnek, túlzott energiahúzás nélkül.

Alapjáratú üzemmód: csak 2,5 µA -t húz, előnyös olyan feladatokhoz, amelyek perifériás megfigyelést igényelnek anélkül, hogy teljes feldolgozási teljesítményt igényelnének.

Alvó üzemmód: Rendkívül alacsony 100NA -t használ, ideális alkalmazásokhoz, ahol az akkumulátor élettartamának megőrzése hosszú inaktivitásban nagyszerű.

Timer1 oszcillátor: 32 kHz frekvenciájú 900NA-nál működik, minimális energiával fenntartva az időmérési funkciókat, biztosítva az időfüggő műveletek pontosságát még alacsony energiájú állapotokban is.

Watchdog időzítő: 1,4 µA -t fogyaszt, amely hozzájárul a rendszer stabilitásához azáltal, hogy automatikusan visszaállítja a mikrovezérlőt, ha szoftver hibát vagy nem reagáló állapotot észlel, ez egy biztosíték, amely megnyugtatja a folyamatos szolgáltatásra támaszkodást.

Alkalmazások beágyazott rendszerekben

A teljesítmény kiegyensúlyozása az energiafogyasztással: A megfelelő üzemmódok kiválasztása a működési igények alapján meghosszabbíthatja az akkumulátor élettartamát a hordozható eszközökön.

Pontosság és megbízhatóság: Az ultra alacsony bemeneti szivárgási áram és a hatékony oszcillátorok biztosítják, hogy a rendszer pontos és megbízható maradjon, még akkor is, ha alacsony teljesítményű állapotokban működik.

A PIC18F4620 előnyei

Oszcillátor rugalmasság

Kristály oszcillátor: 40 MHz -ig történő üzemeltetést, amelyet egy 4x fázisú zár hurok (PLL) javít, figyelemre méltó teljesítményt és sebességet kínál, így alkalmassá teszi az alkalmazásokra, ahol pontosságra van szükség.

RC módok: 4 MHz-ig terjedő külső ellenállás-kondenzátor (RC) beállítással, 40 MHz-re kiterjeszthető egy külső óraforrással, amely alkalmazkodóképességet biztosít a különféle forgatókönyvekben.

Belső oszcillátor blokk: 31 kHz-től 8 MHz-ig terjed, biztosítva az alvásmódból származó gyors ébresztési időt (1 µs), amely csökkenti a késleltetést és segíti a hatékony energiagazdálkodást.

Hiba-biztonságos óramonitor: Megbízhatóságot ad a biztonságos leállítás biztosításával perifériás órahiba esetén, erősítve a rendszer robusztusságát.

Figyelemre méltó perifériák

Nagyáramú mosogató/Forrás: Minden I/O PIN-kód akár 25 mA-t is kezel, a magasabb energiaigények kielégítésével külső járművezetők nélkül.

Többszörös megszakítások és PWM kimenetek: Ez a szolgáltatás támogatja a szinkron vezérlést a motorvezérlés és a kommunikációs rendszerek különböző moduljainak felett, javítva a működési hatékonyságot.

Master Synchronous Serial Port (MSSP): Támogatja az SPI/I2C protokollokat, amelyek imperativálják a hatékony multi-IC kommunikációt, lehetővé téve a zökkenőmentes integrációt a kifinomult mintákban.

Enhanced USART és ADC modul: Az USART támogatja mind aszinkron, mind szinkron módokat, míg a 10 bites ADC akár 13 csatornát kínál a kiterjedt adatgyűjtéshez és a soros kommunikációhoz az érzékelő interfész és telemetria területén.

Analóg-összehasonlító és HLVD: A kettős analóg összehasonlító és a 16 szintű magas/alacsony feszültség detektálási (HLVD) megkönnyíti a pontos feszültségfigyelést és a döntéshozatalt, támogatva a pontosság-igény-igényeket.

Különleges jellemzők

C fordító optimalizált architektúra: A C fordítók számára testreszabva ez a szolgáltatás egyszerűsíti a fejlõdést, ésszerűsítve a komplex projektek piacának útját.

Tartós memóriaciklusok: 100 000 törlési/írási ciklust kínál a továbbfejlesztett flash és akár 1 000 000 ciklushoz az EEPROM -hoz, biztosítva a tárolt adatok tartósságát és megbízhatóságát a szigorú alkalmazásokban.

Önprogramozható és áramköri hibakeresés: Támogatja az önprogramozást és a áramköri hibakeresést két csapon keresztül, javítva a programozási rugalmasságot és a hibaelhárítási hatékonyságot, ami figyelemre méltó előnye a különféle mérnöki gyakorlatokban.

Széles feszültségtartomány: 2,0 V-tól 5,5 V-ig működik, barna-out visszaállítási opciókkal, stabil teljesítményt biztosítva a hordozható és energiaérzékeny eszközökben sokféle energiafeltételben.

PIC18F4620 Műszaki előírások

Beír	Paraméter
Gyári átfutási idő	6 hét
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	40-DIP (0,600, 15,24 mm)
Pins száma	40
Adat -átalakítók	A/D 13x10B
I/OS száma	36
Őrző időzítők	Igen
Üzemi hőmérséklet	-40 ° C ~ 125 ° C TA
Csomagolás	Cső
Sorozat	PIC® 18F
Közzétett	2004
JESD-609 kód	e3
PBFree kód	Igen
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	Nem alkalmazható
A végződések száma	40
Végfelvétel	Matt ón (sn)
Max Power Delipation	1w
Végső helyzet	KETTŐS
Tápfeszültség	5 V -os
Frekvencia	40MHz
Alapvető cikk száma	PIC18F4620
PIN -kód	40
Tápfeszültség-Max (VSUP)	5,5 V -os
Energiaellátás	5 V -os
Felület	I2C, SPI, UART, USART
Memóriaméret	64 kb
Oszcillátor típus	Belső
Kos méret	3,8K x 8
Feszültség - ellátás (VCC/VDD)	4,2 V ~ 5,5 V
UPS/UCS/perifériás ICS típus	Mikrovezérlő
Bitek száma	8
Alapprocesszor	Kép
Perifériák	Brown-out Detect/Reset, HLVD, POR, PWM, WDT
Program memória típusa	VAKU
Alapméret	8 bites
Program memóriaméret	64KB 32K X 16
Összekapcsolhatóság	I2C, SPI, UART/USART
Ellátási árammax	35Ma
Bitméret	8
Hozzáférési idő	40 μs
Van ADC	IGEN
DMA csatornák	NEM
Adatbusz szélessége	8B
Időzítők/számlálók száma	4
EEPROM méret	1K x 8
CPU család	Kép
Az ADC csatornák száma	13
A PWM csatornák száma	2
USB -csatornák száma	1
Magasság	4,953 mm
Hossz	53,09 mm
Szélesség	14,732 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólommentes

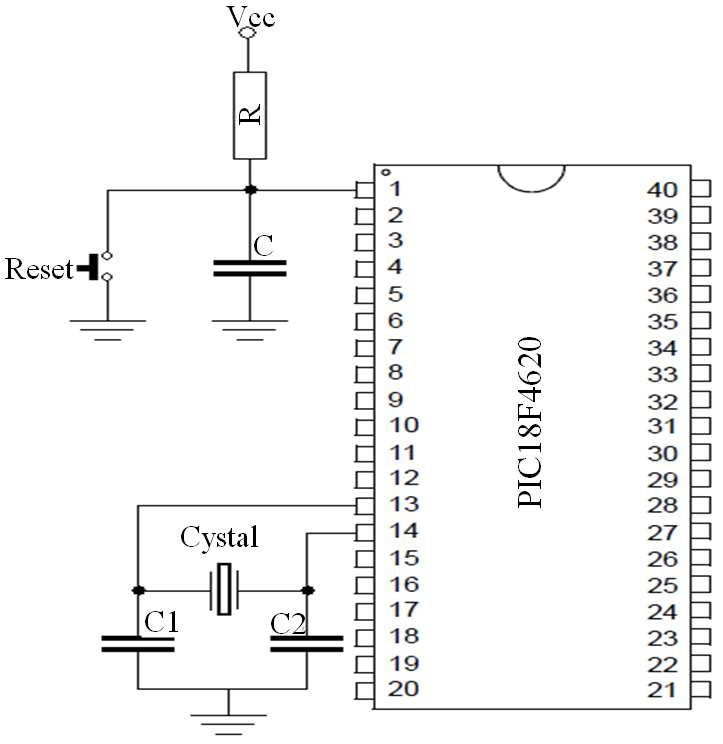

Funkcionális blokkdiagram

A PIC18F4620 ekvivalens modelljei

• PIC18F4620-I/MLMikrovezérlők és processzorok

• PIC18LF4620-I/MLMikrovezérlők és processzorok

• PIC18LF4620T-E/MLMikrovezérlők és processzorok

• PIC18F4620-E/MLMikrovezérlők és processzorok

PIC18F4620 összehasonlítható alkatrészek

Alkatrészszám	Gyártó	Csomag / tok	Pins száma	Adatbusz szélessége	I/O száma	Felület	Memóriaméret	Tápfeszültség	Perifériák	Tekintse meg összehasonlítást
PIC18F4620-E/P	Mikrochip -technológia	40-DIP (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-out Detect/Reset, HLVD, POR, PWM, WDT
PIC18F4680-E/P	Mikrochip -technológia	40-DIP (0,600, 15,24 mm)	40	8 b	36	Can, i2c, spi, uart, usart	64 KB	5 V	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-E/P
PIC18F4680-I/P	Mikrochip -technológia	40-DIP (0,600, 15,24 mm)	40	8 b	36	Can, i2c, spi, uart, usart	64 KB	5 V	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4680-I/P
PIC18F4610-I/P	Mikrochip -technológia	40-DIP (0,600, 15,24 mm)	40	8 b	36	I2C, SPI, UART, USART	64 KB	5 V	Brown-out Detect/Reset, HLVD, POR, PWM, WDT	PIC18F4620-E/P VS PIC18F4610-I/P

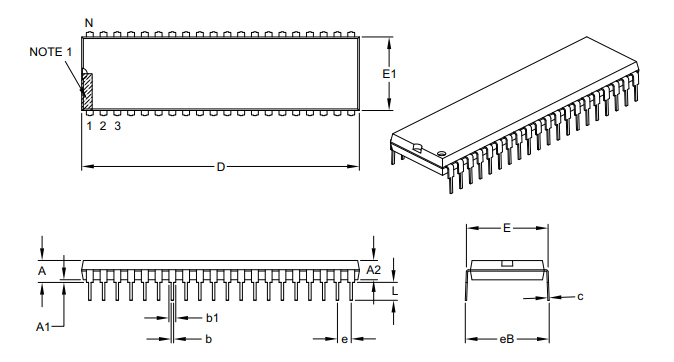

A PIC18F4620 csomagolása és méretei

PIC18F4620 Méretek	Dimenziós határértékek	Min (hüvelyk)	Nom (hüvelyk)	Max (hüvelyk)
Pins száma	N		40
Hangmagasság	E		0,100 BSC
Tetejére az ülőhelyre	A			0,25
Öntött csomag vastagsága	A2	0,125		0,195
Alapra ülő síkra	A1	0,015
Váll -váll szélessége	E	0,59		0,625
Öntött csomag szélessége	E1	0,485		0,58
Teljes hossza	D	1,98		2.095
Tipp az ülőhelyre	L	0.115		0.2
Ólom vastagsága	c	0,008		0,015
Felső ólomszélesség	B1	0,03		0,07
Alsó ólomszélesség	b	0,014		0,023
Összességében sor -távolság	EB			0,7

Gyártó háttér

A Microchip Technology Inc. kiemelkedik a mikrokontroller, a vegyes jel és az analóg fejlődésben.A cég aktívan részt vesz az oktatási tájékoztatásban, és kiterjedt erőforrások gyűjtését szolgáltatja.Közülük vannak a szervezett laboratóriumok, a részletes tantervek, a speciális képzések és a fejlett fejlesztési eszközök.

Adatlap PDF

PIC18LF4620-I/ML adatlapok:

PIC18FX525, X620 DATASHEET.PDF

Címke és csomagolás változásai 23/szeptember/2015.pdf

Csomagolási változások 10/október/2016.pdf

PIC18F (2, 4) ZZZ programozási specifikáció.pdf

2,73KHz.pdf

Huzalkötés CHG Qual 19/július/2016.pdf

PIC18F4620-E/P adatlapok:

PIC18F (2, 4) ZZZ programozási specifikáció.pdf

PIC18FX525, X620 DATASHEET.PDF

Címke és csomagolás változásai 23/szeptember/2015.pdf

Csomagolási változások 10/október/2016.pdf

Mult Dev 13/április/2020.pdf

Vezetékes chg 13/január/2016.pdf

Gyakran feltett kérdések [GYIK]

1. Mi a PIC18F4620?

A PIC18F4620 egy sokoldalú mikrovezérlő, amely dicsérte az alkalmazkodóképességét az ipari alkalmazásokban.Építészete, amelynek célja az energiafelhasználás minimalizálása, robusztus feldolgozási képességeket biztosít, amelyek szigorú környezetben jól visszhangzik.Mások gyakran a mikrokontroller felé hajlanak, tekintettel a kitartásra és a fejlesztési folyamatokat egyszerűsítő kiterjedt eszköztámogatásra.

2. Hogyan programozhatom a PIC18F4620 -at?

A PIC18F4620 programozásához kövesse ezeket a lépéseket:

Nyílt MPLAB, egy mindenre kiterjedő IDE, amelyet mikrochip termékekhez terveztek.

Válassza ki a projekt típusát, amelyen dolgozik.

Adja meg a pontos mikrovezérlő modellt.

Válassza ki a megfelelő fordítót.

Határozza meg a szervezett munkafolyamat projekt útját.

3. Mekkora a PIC18F4620?

A PIC18F4620, a méretek 2,095 x 0,58 x 0,195 hüvelyk, zökkenőmentesen illeszkednek a szűk terekbe, kompakt és beágyazott rendszerekben.Ez a méret lehetővé teszi az erőfeszítés nélküli integrációt a különféle hardver elrendezésekbe, összehangolva az űr-tudatos tervezési alapelveket, amelyek a kortárs technológiai fejlesztéseket ösztönzik.
