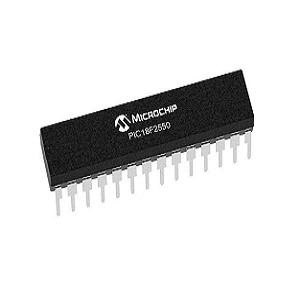

A PIC18F2550 A Microcontroller egy népszerű és költségvetésibarát választás, amelyet egy élénk online közösség támogat, amely kezdőbarátvá teszi az elektronikai projektek számára.32K bájt flash memóriát és 24 programozható I/O csapot tartalmaz, lehetővé téve a különféle eszközökkel való könnyű interakciót.Beépített USB interfésze egyszerűsíti a számítógépekkel való kommunikációt, kibővítve annak felhasználását a különböző számítástechnikai alkalmazásokban.Az őrző időzítő javítja a megbízhatóságot a rendszer visszaállításával a hibák során, biztosítva a zökkenőmentes működést.Ezt a mikrovezérlőt széles körben használják a programozási feladatok egyszerűbbé tételéhez és a számítógépes protokollokkal való közvetlen interakció lehetővé tételéhez.Sokoldalúsága kiválóan alkalmas az automatizálásra és az IoT projektekre.
A PIC18F2550 mikrovezérlő fejlettebb, mint a szokásos digitális áramkörök, mert képes futtatni a memóriájában tárolt programokat.Ha bekapcsolták, aktiválja a nem felejtő flash memóriájában mentett utasításokat, lehetővé téve, hogy összetett feladatok elvégzése az alapvető áramkörök képességein túl.Ez a mikrovezérlő egy lépésről lépésre történő követéssel működik, amely végrehajtja a programozók által írt kódot konkrét műveletek végrehajtására.Képes kezelni a részletes utasításokat olyan feladatokhoz, amelyek pontosságot és megbízhatóságot igényelnek, különösen azokban az iparágakban, amelyek következetes eredményeket igényelnek.Az egyszerű digitális áramkörökkel ellentétben, amelyek csak rögzített hardver alapú feladatokat végeznek, a PIC18F2550 átprogramozható, hogy a szoftverfrissítések révén alkalmazkodjanak az új feladatokhoz.Ez a rugalmasság értékes eszközévé teszi a gyorsan fejlődő technológiát, lehetővé téve a folyamatos fejlesztést és a fejlett funkciók hozzáadását.

|

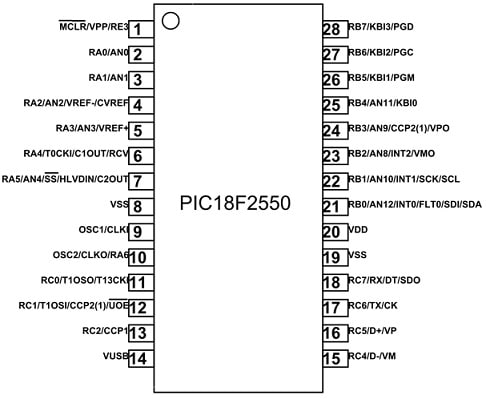

PIN -es szám |
Tűnév |
Funkció |
|
1 |
MCLR/VPP/RE3 |
MCLR: Master Clear vagy Reset Input |
|
VPP: Programozási feszültség bemenet |
||
|
Re3: I/O POST-E POST-E |
||
|
2 |
RA0/AN0 |
RA0: I/O POST A PORT-A |
|
AN0: Analóg input-0 |
||
|
3 |
RA1/AN1 |
RA1: I/O POST A PORT-A |
|
AN1: Analóg bemenet-1 |
||
|
4 |
RA2/AN2/VREF-/CVREF |
RA2: I/O POST PORT-A |
|
AN2: Analóg bemenet-2 |
||
|
VREF-: A/D referencia alacsony feszültségű bemenet |
||
|
CVREF: Összehasonlító referencia kimenet |
||
|
5 |
RA3/AN3/VREF+ |
RA3: I/O POST A PORT-A |
|
AN3: Analóg bemeneti-3 |
||
|
VREF+: A/D referencia nagyfeszültségű bemenet |
||
|
6 |
RA4/T0CKI/C1OUT/RCV |
RA4: I/O POST A PORT-A |
|
T0CKI: Timer-0 külső CLK bemenet |
||
|
C1out: 1. összehasonlító kimenet |
||
|
RCV: Az USB adó -vevő külső RCV bemenete |
||
|
7 |
RA5/AN4/SS/HLVDIN/C2Out |
RA5: I/O POST A PORT-A |
|
AN4: Analóg input-4 |
||
|
SS: SPI Slave Select |
||
|
HLVDIN: Magas/alacsony feszültség észlelése |
||
|
C2OUT: A 2. komparátor kimenete |
||
|
8 |
VSS |
Földi csap |
|
9 |
OSC1/CLKI |
OSC1: Oszcillátor PIN-1 |
|
CLKI: Külső CLK forrásbemenet |
||
|
10 |
OSC2/CLKO/RA6 |
OSC2: Oszcillátor PIN-2 |
|
CLKO: CLK forráskimenet |
||
|
RA6: I/O POST PORT-A |
||
|
11 |
RC0/T1OSO/T13CKI |
RC0: I/O POST PORT-C |
|
T1OSO: Timer-1 oszcillátor kimenete |
||
|
T13CKI: Timer1 vagy Timer3 CLK bemenet |
||
|
12 |
RC1/T1OSI/CCP2/UOE |
RC1: I/O POST PORT-C |
|
T1OSI: Timer-1 oszcillátor bemenet |
||
|
CCP2: Capture-2/összehasonlítás-2/pwm2 kimenet |
||
|
UOE: Az USB -adó -vevő külső OE kimenete |
||
|
13 |
RC2/CCP1 |
RC2: I/O POST PORT-C |
|
CCP1: Capture-1/összehasonlítás-1/pwm1 kimenet |
||
|
14 |
Vusb |
Belső feszültségszabályozó USB 3,3 V kimenet |
|
15 |
RC4/D-/VM |
RC4: I/O POST PORT-C |
|
D-: USB differenciál mínusz vonal |
||
|
Virtuális gép: Az USB adó -vevő virtuális gép bemenete |
||
|
16 |
RC5/D+/VP |
RC5: I/O POST PORT-C |
|
D+: USB differenciál plusz vonal |
||
|
VP: Az USB -adó -vevő VP bemenete |
||
|
17 |
RC6/TX/CK
|
RC6: I/O POST PORT-C |
|
TX: Aszinkron átviteli tű |
||
|
CK: Az EUSART szinkron clk |
||
|
18 |
RC7/RX/DT/SDO |
RC7: I/O POST PORT-C |
|
RX: Aszinkron fogadócsap |
||
|
DT: Szinkron adatcsap |
||
|
SDO: SPI adatok |
||
|
19 |
VSS |
Földi csap |
|
20 |
VDD |
+5 V pozitív tápegység |
|
21 |
RB0/AN12/INT0/FLT0/SDI/SDA |
RB0: I/O POST of Port-B |
|
AN12: Analóg bemenet-12 |
||
|
INT0: Külső megszakítás-0 |
||
|
FLT0: továbbfejlesztett PWM hiba bemenet |
||
|
SDI: SPI adatok |
||
|
SDA: I2C Data I/O |
||
|
22 |
RB1/AN10/INT1/SCK/SCL |
RB1: I/O POST of Port-B |
|
AN10: Analóg bemenet-10 |
||
|
INT1: Külső megszakítás-1 |
||
|
SCK: SPI soros clk |
||
|
SCL: I2C soros clk |
||
|
23 |
RB2/AN8/INT2/VMO |
RB2: I/O POST of Port-B |
|
AN8: Analóg input-8 |
||
|
INT2: Külső megszakítás-2 |
||
|
VMO: Az USB -adó -vevő VMO kimenete |
||
|
24 |
RB3/AN9/CCP2/VPO |
RB3: I/O POST of Port-B |
|
AN9: Analóg bemeneti-9 |
||
|
CCP2: Capture-2/összehasonlítás-2/pwm2 kimenet |
||
|
VPO: Az USB -adó VPO kimenete |
||
|
25 |
RB4/AN11/KBI0 |
RB4: I/O POST PORT-B |
|
AN11: Analóg bemenet-11 |
||
|
KBI0: Megszakítás-váltás |
||
|
26 |
RB5/KBI1/PGM |
RB5: I/O POST PORT-B |
|
KBI1: Megszakítás-váltás |
||
|
PGM: Az alacsony feszültségű ICSP programozás engedélyezése |
||
|
27 |
RB6/KBI2/PGC |
RB6: I/O POST of Port-B |
|
KBI2: Megszakítás-váltás |
||
|
PGC: ICSP Programming CLK PIN |
||
|
28 |
RB7/KBI3/PGD |
RB7: I/O POST of Port-B |
|
KBI3: Megszakítás-váltás |
||
|
PGD: ICSP programozási adatcsap |
|
Szolgáltatás/specifikáció |
Leírás |
|
Pins száma |
28 csap |
|
Üzemi feszültség |
+4.0 - +5,5 V |
|
CPU típus |
8 bites |
|
Programozható I/O csapok |
24 |
|
Kommunikációs interfészek |
USB soros interfész (Pins 15, 16), Master/Slave SPI
(Pins 7, 18, 21, 22), UART (17., 18. szakasz), két vezetékes soros felület (Pins 21,
22) |
|
Pult |
1 x 8 bites számláló, 3 x 16 bites számlálók |
|
ADC modul |
10 csatorna, 10 bites felbontás |
|
PWM csatornák |
2 |
|
Analóg összehasonlító |
2 |
|
Belső oszcillátor |
32 kHz - 8 MHz |
|
Külső oszcillátor |
Akár 48 MHz -ig |
|
Program memória típusa |
Vaku |
|
Energiatakarékos üzemmódok |
Igen |
|
Kos |
2 kb |
|
Program memória/flash memória |
32 kb |
|
EEPROM memória |
256 bájt |
|
CPU -sebesség |
12 mips |
|
Őrző időzítő |
Programozható, magában foglalja a különálló chip oszcillátort |
|
Üzemi hőmérséklet |
-40 ° C - +85 ° C |
A PIC18F2550 mikrovezérlő programozása egyértelmű, de pontos lépéseket foglal magában a hardver konfigurálásához és a kívánt funkciók megvalósításához.A folyamat nagymértékben támaszkodik az általános célú bemeneti/kimeneti (GPIO) csapok használatán, amelyek lehetővé teszik a mikrovezérlő számára, hogy kölcsönhatásba lépjen a külső alkatrészekkel, például érzékelőkkel, működtetőkkel vagy más perifériákkal.A programot akár C, akár összeszerelési nyelven írhatja, mindegyik egyedi előnyökkel rendelkezik.A C-t gyakran előnyben részesítik az egyszerűség és az olvashatóság, míg az összeszerelési nyelv nagyobb irányítást biztosít a hardver felett, így ideális a nagyon teljesítményérzékeny feladatokhoz.
A programozási munkafolyamat a kód írásával kezdődik egy integrált fejlesztési környezetben (IDE), amely támogatja a PIC mikrovezérlőket, mint például az MPLABX vagy a Mikro C. A választott nyelv nemcsak a fejlődés egyszerűségét, hanem a végső program teljesítményét is befolyásolja.Miután a kódot megírták, az IDE -be állítja.A fordító ellenőrzi -e a szintaxis és a logika hibáit, biztosítva, hogy a kód megfeleljen a tervezett funkcióknak.Ha az összeállítás sikeres, az eredmény egy hex fájl, a kód kompakt, géppel olvasható verziója.
A következő lépés a HEX fájl átvitele a mikrovezérlőre.Ehhez egy hardverprogramozóra, például pickit3 -ra van szükség, hogy kapcsolatot létesítsen a PC és a PIC18F2550 között.A programozó csatlakoztatása után a kompatibilis szoftvert használja a hex fájl feltöltéséhez, hatékonyan "égetve" a mikrovezérlő flash memóriájába.Miután a feltöltés befejeződött, húzza ki a programozót, és integrálja a mikrovezérlőt a szükséges perifériákkal.
Szoftver eszközök: Az elsődleges szoftver eszközök egy integrált fejlesztési környezet (IDE) és egy fordító.A népszerű választások között szerepel a Mikro C, az MPLABX IDE és a PIC CCS fordító.Ezek az eszközök nemcsak segítenek a kód írásában és összeállításában, hanem olyan hibakeresési funkciókat és könyvtárakat is tartalmaznak, amelyek egyszerűsítik a mikrovezérlő perifériáival való együttműködést.A beépített könyvtárak hasznosak a fejlett funkciók, például az analóg-digitális konverziók (ADC), vagy a kommunikációs protokollok, például az I2C vagy az SPI kezelésére.
Hardver eszközök: A hardverprogramozóra, például a pickit3 -ra van szükség az összeállított hex fájl átadásához a számítógépről a mikrovezérlőre.Ez az eszköz hídként működik a fejlesztési környezet és a PIC18F2550 flash memóriája között.Noha a PIC fejlesztési táblái nem szükségesek, ésszerűsíthetik a programozási és tesztelési folyamatot.Ezek a táblák GPIO-csatlakozókkal, ADC-kkel és még előre telepített érzékelőkkel vannak felszerelve, kényelmes platformot biztosítva a kód kísérletezéséhez és teszteléséhez.Megkönnyítik a kódolást az elméleti környezetben a gyakorlati alkalmazásokra az időbeli adatokkal és a külső eszközökkel.

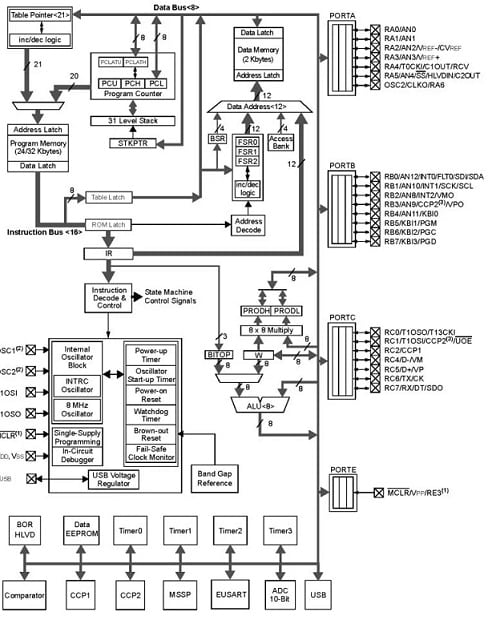

A PIC18F2550 egy sokoldalú mikrovezérlő, amelyet modern digitális alkalmazásokhoz terveztek.Négy GPIO portot tartalmaz (Port-A, Port-B, Port-C és Port-E), amelyek mindegyike képes különféle bemeneti és kimeneti feladatokat kezelni.Az A és B portok ideálisak a standard TTL logikához, amelyet általában a digitális áramkörökben használnak, míg a Port-C támogatja az ST logikát a magasabb teljesítmény érdekében.Ezek a portok, az RA0 -ra és az RC7 -re jelölt csapokkal, rugalmasságot kínálnak az alapvető LED -vezérléstől a komplex kommunikációs protokollokig, így a mikrovezérlő alkalmazkodhat a különféle rendszerekhez.
A PIC18F2550 -et reagáló digitális bemeneti feldolgozásra építették, támogatva a TTL és az ST logikai bemeneteket a különböző portokon.Ez a kompatibilitás biztosítja a zökkenőmentes integrációt a különféle eszközökkel, és csökkenti a tervezési bonyolultságot.Megszakító rendszere lehetővé teszi a mikrovezérlő számára, hogy gyorsan reagáljon a külső eseményekre.Három külső megszakító vektorral (INT0, INT1 és INT2) hatékonyan kezeli az időfeldolgozásokat, például az automatizálást vagy a robotikát, anélkül, hogy a processzor túlterhelné.
Ez a mikrovezérlő robusztus soros kommunikációs képességeket kínál, beleértve az EUSART, SPI és I2C interfészeket.Az EUSART interfész mind a küldési, mind a fogadó adatokat kezeli, biztosítva a megbízható kommunikációt más eszközökkel.Az SPI optimalizálva van a gyors, rövid távú adatok cseréjéhez, míg az I2C lehetővé teszi a több eszköz kommunikációját mindössze két vezetéknél.Ezek a funkciók a PIC18F2550 -et alkalmassá teszik mind az egyszerű, mind az összetett beállításokhoz, amelyek megbízható adatátvitelt igényelnek.
A PIC18F2550 egyszerűsíti a programozást és a kapcsolatot az ICSP-vel (áramköri soros programozás) és az USB interfészével.Az ICSP lehetővé teszi a firmware közvetlen frissítését anélkül, hogy eltávolítaná a chipet, hat dedikált csap használatával a hibamentes programozáshoz.USB-interfésze támogatja mind a félsebességű, mind a teljes sebességű műveleteket, rugalmas csatlakozást kínálva számos alkalmazási tartományban.Ez a kombináció a firmware-frissítéseket és az USB-alapú rendszerterveket egyértelmű és hatékony.
A mikrovezérlő négy időzítőt, egy 10-csatornás ADC-t, összehasonlító és PWM modulokat tartalmaz a funkcionalitás bővítéséhez.Az időzítők mindent kezelnek, az alapvető időzítéstől a fejlett vezérlési feladatokig, például a motorkezelésig.Az ADC az analóg jeleket digitális adatokká alakítja, így az érzékelő alkalmazásokhoz szükséges.Az összehasonlító és a PWM modulok tovább javítják a vezérlést, lehetővé téve a pontos jelfeldolgozást és az eszközkezelést.

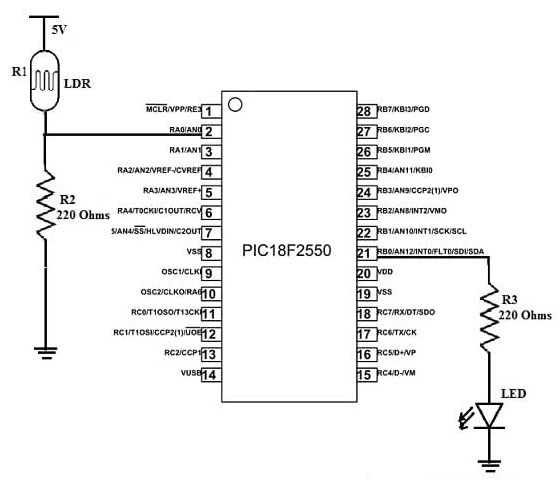

A PIC18F2550 mikrovezérlő zökkenőmentesen integrálódik egy fényfüggő ellenállással (LDR), hogy lehetővé tegye a fényre reagáló áramköröket.Analóg-to-digitális konverter (ADC) és általános célú bemeneti/kimeneti (GPIO) funkciók felhasználásával a mikrovezérlő teljesítmény-rendszerei, amelyek reagálnak a fényintenzitás változásaira, például az automatikus világításra és más innovatív alkalmazásokra.Az LDR csatlakoztatásához a PIC18F2550 -hez az ellenállás kapcsolódik a mikrovezérlő egyik analóg bemeneti csapjához.Ez lehetővé teszi az ADC számára, hogy észlelje a fényszintek megváltoztatása által okozott ellenállás variációkat.Például, mivel a fényintenzitás növekszik vagy csökken, az LDR -eltolódások közötti feszültség, és a mikrovezérlő ezeket a változásokat digitális adatokra fordítja.Az érzékenység és a stabilitás eléréséhez megfelelő ellenállások megfelelő kiválasztására és elhelyezésére van szükség.
Miután az LDR csatlakoztatta, az ADC beállításainak finomhangolása biztosítja a pontos leolvasást.A felbontás és a referencia feszültség beállítása segít a rendszer megbízható eredményeinek biztosításában.Az empirikus kalibrálás, ahol a rendszert különböző megvilágítási körülmények között tesztelik, tovább javítja a pontosságot.Ezek a lépések biztosítják, hogy a mikrovezérlő pontosan értelmezi a fényintenzitás változásait, javítva annak képességét, hogy kezelje a különféle környezeteket.Az LDR és a PIC18F2550 kombinációja különféle alkalmazásokhoz nyílik ajtókat.Az automatikus megvilágításon túl ez a beállítás olyan rendszereket vezethet, mint az intelligens redőnyök, a fényérzékeny riasztások vagy az adaptív kijelző fényerő-vezérlései.Mivel a mikrokontroller és az érzékelő technológiák tovább haladnak, új lehetőségeket kínálnak olyan rendszerek létrehozására, amelyek igazítják az Ön igényeit, javítva a technológia kölcsönhatásának módját a természetes fény és a mindennapi élet között.
• Nagy teljesítmény: Lenyűgöző számítási hatékonyságot kínál, ideális a különféle felhasználók számára.
• Megfizethető: Költséghatékony megoldásokat kínál.
• Tartós: Biztosítja a megbízható működést még a kihívásokkal teli környezetben is.
• Sokoldalú interfészek: Tartalmazza az USB -t és az UART -t, lehetővé téve az egyszerű integrációt és a gyakori adatcserét.
• Bőséges RAM: hatékonyan kezeli a nagy adatkészleteket, ideális az adatnaplózási és vezérlő rendszerekhez.
• Korlátozott memória: Az erőforrás -felhasználás optimalizálása érdekében kreatív programozást igényel.
• Alapvető megszakításkezelés: Pontos időzítésre vagy azonnali válaszokra szoruló alkalmazások kihívása.
• Projekt-specifikus megvalósíthatóság: A korlátozások gondos értékelést igényelnek a projektkövetelményekkel való kompatibilitás biztosítása érdekében.
A PIC18F2550 olyan funkciókkal büszkélkedhet, amelyek úttörő alkalmazásokhoz vezetnek az iparágak széles skáláján, például az USB perifériás fejlesztése, az ipari automatizálás, az elektronika, az orvosi technológia és a növekvő IoT domainek.
A beépített USB interfésznél a folyamatos USB-csatlakoztatást igénylő eszközökbe történő integráció egyértelművé válik.Mivel a zökkenőmentes eszközkommunikáció iránti étvágya továbbra is növekszik, a PIC18F2550 hatékony utat kínál.
Az ipari automatizálásról a mikrovezérlő kiemelkedik a gép hatékonyságának javításával és a bonyolult műveletek pontosságának megkönnyítésével.A testreszabás képessége biztosítja az ipari igények testreszabott megoldásait, hangsúlyozva a mai ipari tájakban jelen lévő innovációs rétegeket.
Az elektronika pályája az intuitív és interaktív élmények megkövetelése felé irányul.Az időfeldolgozáshoz és a csatlakoztathatóságot igénylő eszközökhöz való vendéglátás, ez a mikrovezérlő alapvető elemként szolgál a készülékek automatizálásában és a napi technológiákkal való interakciók gazdagításában.
Az orvostechnikai eszközök tervezésének pontossága gyakran megbízható technológiai társakra támaszkodik, mint például a PIC18F2550.A precíz iránti elkötelezettsége támogatja a szerepek betöltő berendezések létrehozását, valamint a betegellátáshoz és az operatív sikerhez való hozzájárulást.
A tárgyak internete, ahol a kapcsolat meghatározza a tájat, a beágyazott eszközök folyamatos kommunikációban vannak.A mikrovezérlő ezen követelmények kezelésére vonatkozóan egy olyan korszak előrejelzése, amelyben a hatékony tárgyak internete megoldások forradalmasítják a környezeti interakciókat, és elősegítik a koherensebb hálózatok fejlesztését.
