PCA9615 I2C buszpuffer: Pinout, specifikációk, alkalmazások és adatlap

Az elektronika tervezésének mai gyors tempójú világában az alkatrészek közötti megbízható kommunikáció fenntartása komoly, különösen az elektromosan zajos környezetben.A PCA9615, a kétcsatornás differenciális I2C-BUS puffer, amelyet a gyors üzemmódú Plus (FM+) működéshez terveztek, megoldást kínál az adatok integritásának javításával és a melegcsökkentő funkciók támogatásával.Ez a cikk feltárja a PCA9615 adatlapját, pinout -ot, alkalmazásait és áramkörkonfigurációit.Mélyreható műszaki betekintést és tényleges példákat nyújtva arra irányítja, hogy miként lehetne kihasználni a PCA9615-et a tervek teljesítményének optimalizálása érdekében.

Katalógus

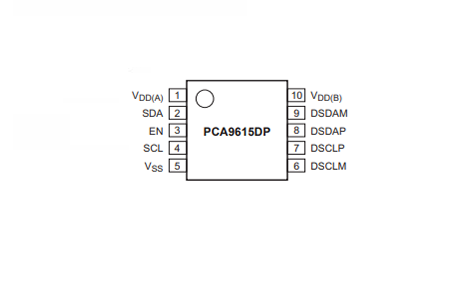

A PCA9615 pinoutja

A PCA9615 CAD modellje

Szimbólum

Lábnyom

A PCA9615 áttekintése

APCA9615 Integrált pufferként szolgál az SMBUS/I2C-BUS kommunikációhoz, ami jelentősen javítja az adatátvitelt elektromosan zajos környezetben.Ha olyan differenciális fizikai réteg (DI2C) alkalmazását használja, amely fenntartja a protokollréteg átláthatóságát, akkor ez megfelelően enyhíti az adatok korrupcióját.Ez a képesség biztosítja a megbízható kommunikációt a különféle alkalmazások között, ideértve az ipari automatizálást, az autóipari rendszereket és az összetett összekapcsolt eszközöket.

A PCA9615 az SCL vonalhoz testreszabott két, egyfinomi differenciális vezetőcsatornával van felszerelve.Meghosszabbítja az SMBUS/I2C jelek tartományát és sebességét.Megőrzi a jel integritását.Az egykori jelek differenciáljelekké történő átalakításával a PCA9615 hatékonyan csökkenti az elektromágneses interferenciát (EMI) és az áthalláshoz, amelyek magas zajú környezetben elterjedtek.

A PCA9615 differenciális jelátvitele számos előnyt kínál, és kiváló zaj-kilökődést biztosít az egykori jelekhez képest.Elsősorban hasznos az ipari és autóipari környezetben, ahol az elektromos zaj veszélyezteti az adatok integritását.Támogatja a hosszabb kábelhosszokat és a magasabb adatsebességeket.Engedélyezi a rugalmasabb rendszerterveket.A tényleges alkalmazásokban a PCA9615 zökkenőmentesen integrálódik a robusztus kommunikációt igénylő rendszerekbe kiterjesztett távolságokon.A differenciáljelzés biztosítja az érzékelő adatátvitelét az alkatrészek, például a motorvezérlő egység és a járművek egész területén elterjedt különféle érzékelők között.A PCA9615 egyértelmű kommunikációt tart fenn a nagy gyártópadlón található több vezérlő és terepi eszköz között.

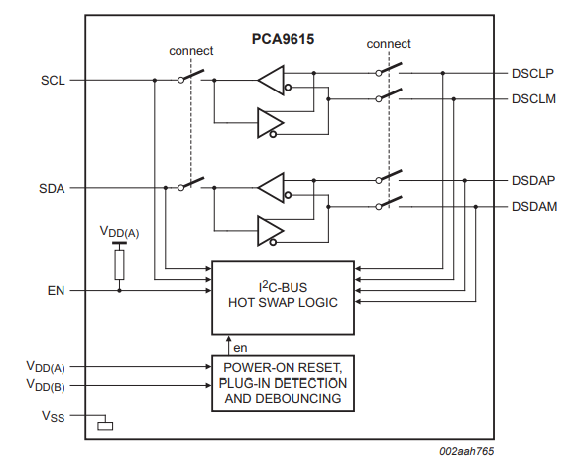

A PCA9615 blokkdiagramja

Műszaki előírások

Itt található az NXP USA Inc. PCA9615DPJ , a hasonló specifikációkkal rendelkező alkatrészekkel együtt.

Beír	Paraméter
Gyár Átfutási idő	7 Hetek
Felszerelés Beír	Felület Hegy
Csomag / Eset	10-TFSOP, 10 msop (0,118, 3,00 mm szélesség)
Felület Hegy	Igen
Üzemeltetési Hőmérséklet	-40 ° C ~ 85 ° C
Csomagolás	Szalag & Tekercs (TR)
Közzétett	2010
Rész Állapot	Aktív
Nedvesség Érzékenységi szint (MSL)	1 (Korlátlan)
Szám a végződések	10
Beír	Puffer, Redriver
Alkalmazások	I2C
Feszültség - ellátás	2,3 V -os ~ 5,5 V
Terminál Pozíció	Kettős
Terminál Forma	Sirály Szárny
Csúcs Reflow hőmérséklet (CEL)	Nem Meghatározott
Szám a funkciók	1
Kínálat Feszültség	3.3 V -os
Terminál Hangmagasság	0,5 mm
Time@Peak Reflow Hőmérséklet-Max (S)	Nem Meghatározott
Bázis Alkatrészszám	PCA9615
Kibocsátás	Két vezetékes Busz
Csap Számítás	10
JESD-30 Kód	S-PDSO-G10
Szám csatornákból	2
Jelenlegi - ellátás	16 μA
Bemenet	Két vezetékes Busz
Adat Arány (max)	400 kHz
Kínálat Feszültség1-nom	5 V -os
Kapacitancia - Bemenet	7pf
Hossz	3 mm
Magasság Ülő (max)	1,1 mm
Szélesség	3 mm
Rohs Állapot	ROHS3 Megfelelő

Főbb jellemzők és előnyök

Melegcserélési funkcionalitás

A PCA9615 kialakítása robusztus forró-csere képességet tartalmaz, amely lehetővé teszi a modulok csatlakoztatását és leválasztását anélkül, hogy az adatáramlás megszakítását okozza.Ez a szolgáltatás különösen előnyös azokban a komplex rendszerekben, ahol az üzemidő és a megbízhatóság domináns, például a telekommunikációban és az adatközpontokban.A zökkenőmentes modulok cseréjének és bővítésének lehetővé tételével a forró-swap szolgáltatás biztosítja a rendszer következetes teljesítményét és a minimális leállási időt, kielégítve az ilyen igényes környezetben a stabilitás és a hatékonyság folyamatosan jelenlévő igényét.

• en jelbemenet: Az EN (engedélyezési) jelbemenet döntő szerepet játszik a forró-SWAP eljárás kezelésében.Amikor egy új modul csatlakozik, az EN jel biztosítja az eljárás rendezett módon történő végrehajtását.Ez a mechanizmus megakadályozza a kommunikációs hibákat, amelyek előfordulhatnak, ha modulokat hozzáadnának vagy önkényesen eltávolítják.Számos gyakorlati alkalmazásban a pontos jelkezelés fenntartja az adatok integritását, ami különösen értékes olyan környezetekben, ahol az adatok vesztesége elfogadhatatlan és a tét magas.

Belső buszjárat -észlelés

A belső buszjárat-észlelési mechanizmus tovább javítja a forró-swap funkciókat azáltal, hogy a kapcsolatok csak akkor alakulnak ki, ha a busz alapjáraton van.Ez a szolgáltatás elősegíti a lehetséges adatok ütközése és a korrupció elkerülését, ezáltal megóvja az átadott információk pontosságát.A buszjárat -észlelés átláthatóan működik, és a színfalak mögött dolgozik, hogy stabil kommunikációs környezetet biztosítson még dinamikus körülmények között is.

• Rendszerbiztonságok: Ezen összetevők kölcsönhatása a PCA9615 -en belül bemutatja, hogy a modern technológia miként integrálja a biztosítékok több rétegét, hogy biztosítsa mind a működési hatékonyságot, mind az adatbiztonságot.Az EN jel bemeneti és a buszjárat-észlelés közötti harmonikus koordináció képezi a veszélyes rendszerekben a megbízható forró kicserélést.Ezek az elemek együttesen hozzájárulnak egy rugalmas és megbízható rendszerhez, pontossággal és gondozással kielégítve a magas tétű környezet pontos igényeit.

PCA9615 felhasználások

A PCA9615 sokoldalú megoldásokat mutat be egy számtalan technikai akadályra, amelyek az egyes alkalmazások megkülönböztetésével foglalkoznak.Ide tartozik a távérzékelők zajos környezetben történő megfigyelése, a magas interferenciára hajlamos tápegységek kezelése, az I2C buszok összekapcsolása a különféle berendezések típusai között, valamint az összetett ipari rendszerek, például a megvilágítás, a fűtés és a hűtés vezérlése.

Távérzékelő megfigyelése

A környezetben elterjedt környezetben az érzékelő adatok megbízhatósága romlik.A PCA9615 támogatja a távérzékelők és a domináns feldolgozó egységek közötti kitartó kommunikációt.Az olyan esetek, mint az ipari automatizálás és a környezeti megfigyelő állomások, intenzíven szemléltetik annak előnyeit.Az adatok integritásának fenntartása kevésbé válik szerencsejátékossá, hasonlóan a telekommunikációs infrastruktúrák módszertanához, ahol nagy távolságra jelölnek.Hasznosíthatja a differenciális jelátviteli technikákat, hasonlóan a PCA9615-hez, hogy hatékonyan enyhítse a zajokkal kapcsolatos problémákat.

Nagy interferencia-energiaellátás

A kihívásokkal teli uralom a tápegységek kezelése nagy interferencia körülmények között.A PCA9615 az elektromágneses zaj ellenére táplálja a jel integritását, amely a változó terheléssel rendelkező tápegységek gyakori dilemmája.A tényleges alkalmazások gyakran párosítják a PCA9615 -et az árnyékolási és földelési taktikával, tovább csökkentve az interferenciát.Ez emlékeztet a repülőgép -termelési gyakorlatokra, ahol a rendszereket arra készítik, hogy megbízhatóan teljesítsék a figyelemre méltó elektronikus zajt.

Az I2C buszok összekapcsolása a különböző berendezések között

A komplex rendszerek integrációja gyakran igényel az I2C buszok összekapcsolását a változatos berendezések között.A PCA9615 simítja ezt a kapcsolatot a kommunikációs tartomány kibővítésével és az immunitás biztosításával a földi potenciális különbségekhez.Például az autóipari kontextusban a PCA9615 -rel több elektronikus vezérlőegység (ECU) közötti kommunikáció áthidalása enyhíti a földi eltolásokkal és a jel integritásával kapcsolatos aggodalmakat.Ez a szempont bemutatja annak gyakorlati képességét a különféle elektronikus alkatrészek harmonizálásában.

Ipari rendszerek ellenőrzése

Az ipari körülmények között a vezérlési rendszerek, például a megvilágítás, a fűtés és a hűtés, pontosságot és megbízhatóságot igényelnek.A PCA9615 azon képessége, hogy a stabil kommunikációt különféle körülmények között fenntartsa, növeli a csábítását.Az intelligens épületkezelés tükrözi a következetes, megbízható adatátvitel fontosságát az energiahatékonyság és a működési hatékonyság biztosítása érdekében.Itt a PCA9615 szemlélteti annak szerepét a zökkenőmentes kontroll hangszerelésében.

Hosszú I2C futás és több tápegység

A távolsági I2C kommunikáció és több tápegységgel rendelkező rendszerek egyedi kihívásokkal járnak, elsősorban a figyelemre méltó alapvető eltolások miatt.A PCA9615 ezeket a kérdéseket differenciális jelzés alkalmazásával, az adatok integritásának hosszabb távolságon történő védelmével számolja meg.Ez a stratégia összehasonlítható az adatközpontok kezelésében alkalmazott gyakorlatokkal, ahol a jelminőség megőrzése a hosszú kábel szakaszoknál hasznos a hálózati megbízhatóság szempontjából.A technika megerősíti a kapcsolatot, biztosítva a robusztus kommunikációt az igényes környezetben.

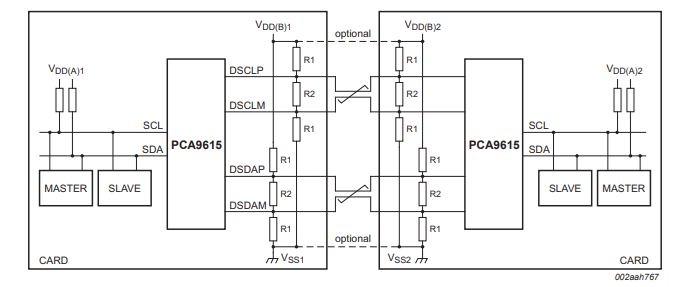

Tipikus alkalmazásdiagram

A PCA9615 áramköri rajza

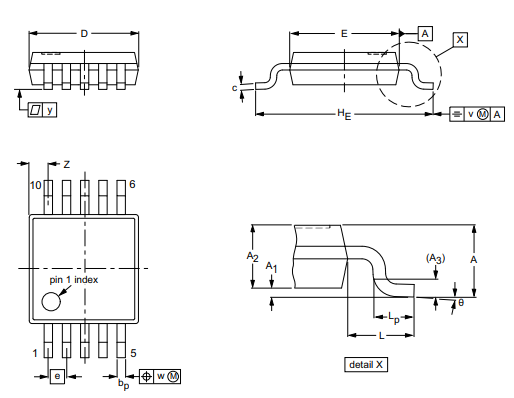

Csomaginformációk

Gyártóinformációk

Az NXP Semiconductors N.V., a beágyazott alkalmazásokhoz testreszabott biztonságos csatlakozási megoldások kiemelkedő ereje, következetesen ösztönözte az innovációt a különféle ágazatokban, beleértve az autóipari, ipari és tárgyak internete, mobil és kommunikációs infrastruktúra -piacokat.Under nélküli ambíciójuk az, hogy okosabb, biztonságosabb és jobban összekapcsolt megoldásokat hozzanak létre.

Innovációk az autóiparban

Az NXP fejlesztése az autóiparban jelentősen kiemelkedik.Kifinomult mikrovezérlőik és processzoraik jelentősen növelték a jármű biztonságát, a jobb infotainment rendszereket és a fejlett autonóm vezetési képességeket.Ezen magas szintű technológiák integrálása gazdagítja a vezetési élményt, miközben biztosítja a járművek biztonságát és hatékonyságát.A vezető autógyártók, amelyek beépítik a megoldásaikat, kiemelik a modern szállítási igények kielégítésére irányuló törekvést.

Ipari és IoT fejlesztések

Az ipari és IoT uralomban az NXP megoldásai jelentős változásokat váltottak ki a gyár automatizálásában, az intelligens mérésben és az érzékelőhálózatokban.Termékeik célja a teljesítmény és a megbízhatóság optimalizálása, a dinamika a nagy stresszes ipari környezetben.Az IoT megoldásaik folyamatos finomítása és megvalósítása elősegíti az összekapcsolt ökoszisztémákat, amelyek elősegítik a sima adatcserét, a hatékony erőforrás -kezelést és a kiváló operatív irányítást.

Mobil piaci hatás

Az NXP jelenléte a mobil piacon jelentősen javítja a magánélet védelmét, biztosítja a fizetési mechanizmusokat és megkönnyíti az érintés nélküli interakciókat.A közeli kommunikációs (NFC) technológiát kihasználva forradalmasítják a fogyasztói eszközök interakcióit, gyorsabb és biztonságosabb tranzakciókat biztosítva.A folyamatban lévő innovációk ebben a szférában az adatbiztonság támogatására összpontosítanak, miközben növelik a felhasználói kényelmet a növekvő digitális táj közepette.

Kommunikációs infrastruktúra

A kommunikációs infrastruktúrában az NXP nagy teljesítményű RF megoldásai és processzorai szükségesek a hálózati képességek előmozdításához.Ezek a hozzájárulások lehetővé teszik a hatékonyabb és megbízhatóbb kommunikációs rendszerek fejlesztését, amelyek a globális kapcsolat bővítésének főbbek.A hálózati hatékonyság és a méretezhetőség javításával az NXP alátámasztja a modern kommunikációs technikák, például az 5G előmozdításához szükséges infrastruktúrát.

Adatlap PDF

PCA9615DPJ adatlapok:

PCA9615DP.PDF

PCA9615DP.PDF

Gyakran feltett kérdések [GYIK]

1. Mire használják a PCA9615 -et?

A PCA9615 a buszpuffer letiltását szolgálja, és a nagy buszrendszerekben a hibakeresés, a bekapcsolási szekvenálás és a szegmens izolálásának instrumentális bizonyítéka.A hibakeresés és a szegmens elkülönítésének elősegítése révén javítja az újrakonfigurációt, és lehetővé teszi, hogy az egyes szakaszok inaktívak legyenek, ha nem igényelnek folyamatosan.Azokban a beállításokban, ahol az operatív hatékonyság elsőbbséget élvez, a PCA9615 megkönnyíti a rendszer erőforrások stratégiai irányítását.A fel nem használt buszszegmensek ideiglenes letiltása optimalizálja a rendszer teljes teljesítményét.Komplex ipari környezetben, ahol folyamatos működésre és minimális leállási időre van szükség, a PCA9615 szerepe szükségessé válik a nagyszabású gyártóüzemekhez, a buszszegmensek karbantartáshoz történő elkülönítéséhez a teljes rendszer megállítása nélkül növeli a termelékenységet és csökkenti a kockázatokat.A buszszegmensek dinamikus újrakonfigurálása adaptívabb és rugalmasabb infrastruktúrát hoz létre.A tápfeszültség szekvenálását illetően a PCA9615 biztosítja a különböző buszrendszer-alkatrészek ellenőrzött aktiválását.Ez a megközelítés elősegíti a stabilitást és megakadályozza a potenciális indítás túlterhelését a nagy sűrűségű adatkörnyezetekben, például az adatközpontokban, biztosítja a szinkronizált komponensek aktiválását, elkerülve a szűk keresztmetszeteket és biztosítva a sima inicializációt.
