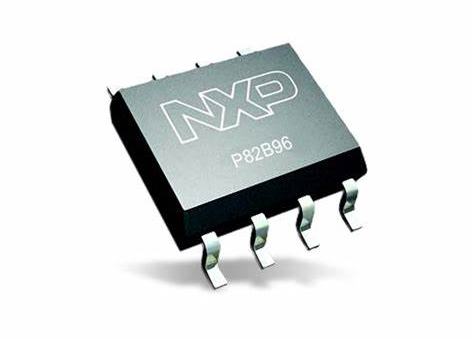

P82B96 Bipoláris IC útmutató: PIN -részletek, 3D modell és adatlap elemzése

A P82B96 IC sokoldalú megoldásként szolgál, amelynek célja az I2C busz és a többi más buszkonfiguráció közötti zökkenőmentes kommunikáció megkönnyítése, így a modern elektronika komoly alkotóeleme.Az a képessége, hogy támogassa a kétirányú logikai szintű interfészet különböző feszültség- és aktuális szabványok között, javítja annak értékét a komplex áramköri tervekben.Akár autóipari rendszerekben, ipari környezetben vagy fogyasztói elektronikában használják, a P82B96 lehetővé teszi a megbízható, nagy teljesítményű kommunikáció biztosítását a mikrovezérlők, az érzékelők és más perifériák között, függetlenül a változó elektromos tulajdonságoktól.

Katalógus

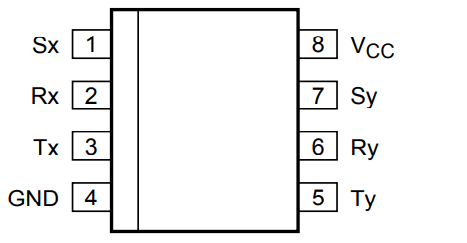

A P82B96 pinoutja

A P82B96 CAD modellje

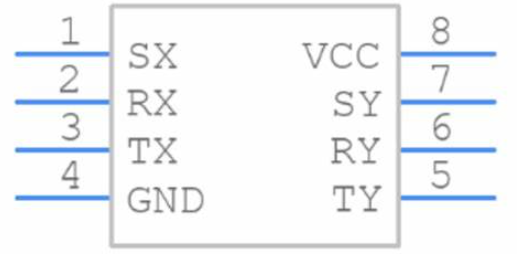

Szimbólum

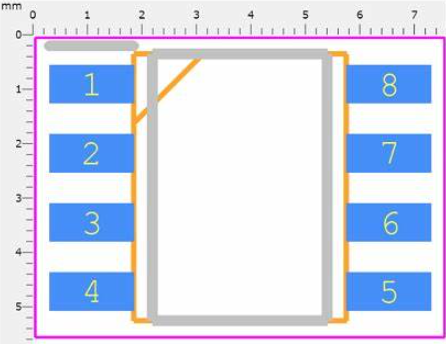

Lábnyom

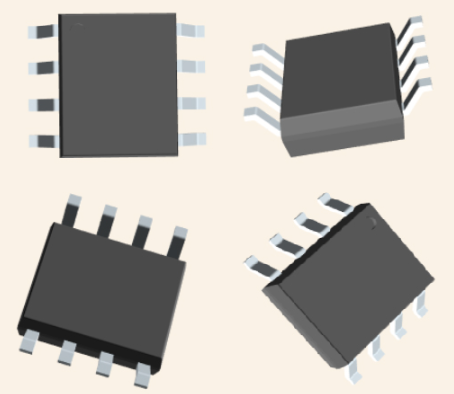

3D -s modell

A P82B96 áttekintése

A P82B96 Az IC-t úgy készítik, hogy egy nem reteszelő, kétirányú felületet kínáljon a standard I2C busz és más buszkonfigurációk között.Ez az IC áthidalja az i2c-bus logikát a különböző feszültség- és áramjellemzőkkel rendelkező különböző buszokhoz, beleértve a 350 µA SMBU-t és a 3,3 V-os logikai eszközöket, és még 15 V-os szintre vagy alacsony impedancia vonalakra is kiterjed.Zökkenőmentesen kezeli ezeket az interfészeket, miközben fenntartja az eredeti I2C-BUS protokollokat és az órasebességeket.Az IC szignifikánsan enyhíti az I2C-Bus csomópont terhelését azáltal, hogy elkülöníti azt az új vagy távoli I2C-Bus csomópontoktól.Ez az elszigeteltség csökkenti az eszközök száma vagy fizikai elhelyezésének aggodalmait egy I2C rendszerben, ezáltal hatékonyan eltávolítva az ilyen korlátozásokat.A P82B96 támogatja az SDA és SCL jelek továbbítását kiegyensúlyozott vonalakon keresztül, például csavart párokkal vagy opto-kapcsokkal, rugalmas és megbízható összekapcsolódásokat kínálva.

Gyakran megbecsülheti a P82B96 -at a bonyolult I2C konfigurációk egyszerűsítéséhez.Például azokban a beállításokban, ahol az eszközök jelentős távolságokon vannak elosztva, vagy különféle elektromos jellemzőket mutatnak, a P82B96 gyakorlati és hatékony rugalmasságot kölcsönöz.A P82B96 sokoldalúsága a különféle alkalmazások támogatása során túlmutat a tipikus felhasználási eseteken.Például az ipari automatizálásban, ahol a nagy távolságok közötti robusztus kommunikáció kötelező, az IC hozzáférése a nagyfeszültségű vonalak kezelésére anélkül, hogy az I2C jel integritását veszélyeztetné.

Sőt, a fejlett fogyasztói elektronikában, ahol az integrációs sűrűség és az alacsony energiafogyasztás a legfontosabb, a P82B96 minimális áramlása és a nagyfeszültségű tolerancia különálló előnyöket kínál.Készíthet olyan rendszereket, amelyek kompakt és energiahatékonyak is az IC sokoldalú interfész képességeinek kihasználásával.A telekommunikációban az IC képessége, hogy fenntartsa a jel hűségét a különféle interfészi körülmények között, elősegíti a rugalmas kommunikációs infrastruktúrák kidolgozását.

P82B96 jellemzők

Jellemző	Leírás
Kétirányú adatátvitel	Engedélyezi Az I2C-Bus jelek kétirányú adatátvitele
Kapacitancia elkülönítés	Izolátumok Kapacitás, lehetővé téve akár 400 PF -t az SX/SY oldalon és akár 4000 PF -t a TX/TY -n oldal
Magas mosogató képesség	TX/TY A kimenetek akár 60 mA-t is süllyedhetnek, amely alkalmas az alacsony impedancia vagy nagy kapacitási buszok
Távolsági távolság művelet	Támogatás 400 kHz -es működés legalább 20 méter távolságra (lásd az An10148)
Széles tápfeszültség -tartomány	Működik 2 V-től 15 V-ig tartó tápfeszültség tartományban, függetlenül az i2c-bus logikától szintek az SX/SY oldalon
Jel szétválasztás az elszigeteltséghez	Hasad I2c-bus jelek az előre/reverz tx/rx-be, ty/ry párok az interfészhez optoelektromos izolátorok
Alacsony energiafogyasztás	Jellemzők alacsony ellátási áram
ESD védelem	ESD Védelem: meghaladja a 3500 V HBM, 250 V DIP, 400 V SO MM és 1000 V csomagot CDM
Reteszelés szabad működés	Reteszelés Ingyenes, bipoláris eljárás felhasználásával épített, reteszelő struktúrák nélkül
Elérhető csomagok	Felajánlott A DIP8, SO8 és TSSOP8 csomagokban

Műszaki előírások

Itt található az NXP USA Inc. műszaki előírásainak strukturált táblázata. P82B96TD, 112-

Beír	Paraméter
Gyár Átfutási idő	7 Hetek
Felszerelés Beír	Felület Hegy
Csomag / Eset	8-os (0,154, 3,90 mm szélesség)
Felület Hegy	IGEN
Felület Szabványok	Általános Cél
Üzemeltetési Hőmérséklet	-40 ° C ~ 85 ° C
Csomagolás	Cső
Közzétett	2003
JESD-609 Kód	e4
Rész Állapot	Aktív
Nedvesség Érzékenységi szint (MSL)	1 (Korlátlan)
Szám a végződések	8
Beír	Puffer, Redriver
Terminál Befejez	Nikkel/palládium/arany (Ni/pd/au)
Alkalmazások	I2C
Feszültség - ellátás	2v ~ 15 V -os
Terminál Pozíció	Kettős
Terminál Forma	Sirály Szárny
Csúcs Reflow hőmérséklet (° C)	260
Szám a funkciók	2
Kínálat Feszültség	5 V -os
Time@Peak Reflow Hőmérséklet-Max (S)	30
Bázis Alkatrészszám	P82B96
Kibocsátás	Két vezetékes Busz
Csap Számítás	8
JESD-30 Kód	R-PDSO-G8
Képesítés Állapot	Nem Képzett
Szám csatornákból	2
Jelenlegi - ellátás	900 µA
Bemenet	Két vezetékes Busz
Sofőr Bitek száma	2
Vevő Bitek száma	2
Adat Arány (max)	400 kHz
Kapacitancia - Bemenet	7pf
Hossz	4,9 mm
Magasság Ülő (max)	1,75 mm
Szélesség	3,9 mm
Rohs Állapot	ROHS3 Megfelelő

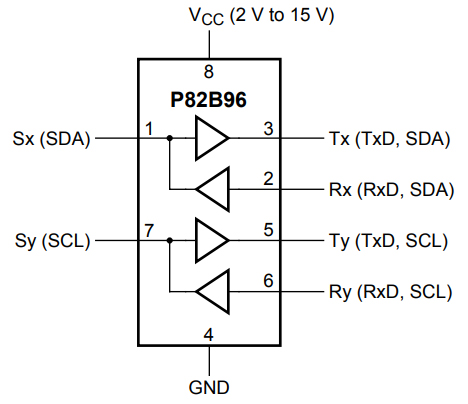

A P82B96 blokkdiagramja

Alternatívák a P82B96 -hoz

Modellszám	Gyártó	Leírás
P82B96pn, 112	NXP Félvezetők	P82B96p - Kettős kétirányú buszpuffer mártás 8-pin
P82B96PE4	Texas Műszerek	KETTŐS Line adó-vevő, PDIP8, ROHS-kompatibilis, műanyag, DIP-8
9.4e+11	NXP Félvezetők	IC Speciális mikroprocesszor áramkör, PDIP8, DIP-8, mikroprocesszor IC: Egyéb
P82B96p	Texas Műszerek	2 bites Kétirányú 2-15 V 400 kHz-es I2C/SMBUS puffer/kábelhosszabbító 8-PDIP -40 85 ° C -ig

Összehasonlítható termékek

Alkatrészszám	Gyártó	Csomag / tok	Tápfeszültség	Bemenet	Nedvességérzékenységi szint (MSL)	Gyári átfutási idő	Hossz	Kibocsátás	PIN -kód	Tekintse meg összehasonlítást
P82B96TD, 112	NXP USA Inc.	8-os (0,154, 3,90 mm szélesség)	5 V	Két vezetékes Busz	1 (Korlátlan)	7 Hetek	4.9 mm	Két vezetékes Busz	8	P82B96TD, 112 VS PCA9601D, 118
PCA9601D, 118	NXP USA Inc.	8-os (0,154, 3,90 mm szélesség)	3.3 V	Két vezetékes Busz	1 (Korlátlan)	7 Hetek	4.9 mm	Két vezetékes Busz	8	PCA9601D, 118 Vs p82b96td, 112
PCA9600D, 118	NXP USA Inc.	8-os (0,154, 3,90 mm szélesség)	5 V	Két vezetékes Busz	1 (Korlátlan)	7 Hetek	4.9 mm	Két vezetékes Busz	8	PCA9600D, 118 Vs p82b96td, 112
PCA9600D, 112	NXP USA Inc.	8-os (0,154, 3,90 mm szélesség)	5 V	Két vezetékes Busz	1 (Korlátlan)	7 Hetek	4.9 mm	Két vezetékes Busz	8	PCA9600D, 112 Vs p82b96td, 112

A P82B96 alkalmazásai

Interfész sokoldalúság

A P82B96 kiemelkedik a logikai szintekkel működő I2C-buszok interfészeként, 5 V-tól 3 V-ig vagy akár 15 V-ig.Ez a szolgáltatás felbecsülhetetlen értékűnek bizonyul a vegyes feszültségkörnyezetben, biztosítva a hatékony kommunikációt a különböző feszültség -előírásokkal rendelkező alkatrészek között.

I2C és SMBUS szabványok áthidalása: Az eszköz az I2C jelöli az SMBUS szabványokhoz, biztosítva a kompatibilitást a különféle kommunikációs protokollok között.Ez az alkalmazkodóképesség javítja a hasznosságot az I2C és az SMBUS eszközöket integráló rendszerekben, kibővítve a P82B96 potenciális alkalmazásait a különféle elektronikus ökoszisztémákban.

Differenciális busz -átalakítás

A P82B96 kiemelkedő képessége a standard I2C jelek átalakítása differenciális busz hardverré.Ez az átalakítás javítja a jel integritását, fenntartva az adatok hűségét hosszú kábelek vagy elektromosan zajos körülmények között.A differenciális jelzés elsősorban értékessé válik a gyakorlati beállításokban, ahol az elektromágneses interferencia (EMI) veszélyeztetheti a hagyományos IIC kommunikációt.

Opto-izoláció az I2C hálózatokban

Az opto-kapcsok alkalmazása a P82B96-val az opto-izolációhoz jelentősen javítja a kommunikáció robusztusságát az elektromosan zajos környezetben.A különböző hálózati szakaszok elkülönítése javítja a rendszer megbízhatóságát azáltal, hogy enyhíti a feszültség tüskék és a földhurkok kockázatait.Az ipari automatizálás gyakran alkalmazza ezt a technikát az érzékeny alkatrészek védelmére, biztosítva a stabil és megszakítás nélküli műveleteket.

A működési sebesség javítása: A P82B96 400 kHz-es működési sebességet támogat, megkönnyítve a gyors adatátvitelt nagysebességű alkalmazásokban.Ezt a képességet olyan forgatókönyvekben használják, amelyek a gyors kommunikációtól függnek, például az adatgyűjtő rendszerek és a nagyfrekvenciás kereskedési platformok.A nagy sebesség és a megbízhatóság egyenlege sarokkövként áll olyan rendszerekben, ahol a teljesítmény eredményeihez gyors adatátvitel szükséges.

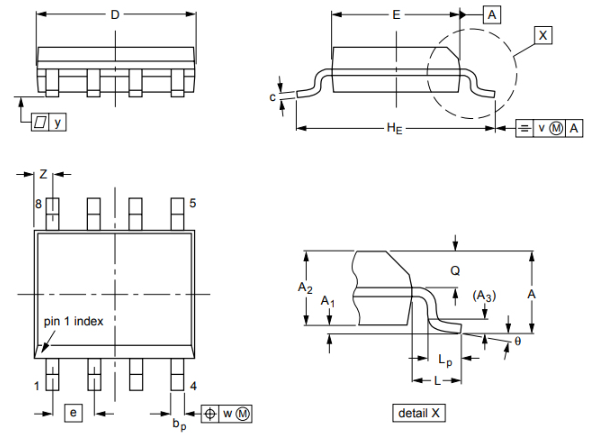

A P82B96 csomagolási részletei

Gyártó

Az NXP Semiconductors biztonságos csatlakozási megoldásokat kínál, amelyek gondosan kialakítottak beágyazott rendszerekhez, amelyeket több mint 35 országban 45 000 szakértő globális munkaerő támogat.A technológiai ágazatban kiemelkedő jelenléttel több mint hat évtized alatt az NXP folyamatosan hajtja az innováció határait, nevezetesen a biztonságos csatlakoztatott járművekben, az átfogó biztonságban és az intelligens csatlakoztatott megoldásokban.

A Freescale Semiconductor összetevőinek az NXP portfóliójába történő beolvadása kibővítette a vállalat látókörét.Ez az egyesülés egyesíti a hatalmas műszaki szakértelmet a termékkínálat széles skálájával, felkészítve az NXP -t egy gyorsan változó technológiai táj navigálására.A mindennapi alkalmazások - például a jobb autóbiztonság és az intelligens otthoni technológiák - az NXP elkötelezettségét a társadalom nagyobb javáért való kiaknázása iránt.

Az NXP nagy szerepet játszik az autóbiztonság és az összeköttetés előmozdításában.Megoldásaik innovációkhoz vezetnek az autonóm vezetés, a jármű-jármű (V2V) kommunikációban és az autós szórakoztató rendszerekben.Az elektromos és autonóm autók növekedése fokozott biztonsági intézkedéseket és zökkenőmentes kapcsolatot igényel, ahol az NXP jártassága nyilvánvaló.Felismerheti ezen innovációk értékét, gyakran kevesebb balesetet és jobb forgalomkezelést eredményez.

Adatlap PDF

PCA9601D, 118 Adatlapok:

Hengeres akkumulátor tartók.pdf

PCA9601.PDF

Gyakran feltett kérdések [GYIK]

1. Mi a P82B96 elsődleges funkciója?

A P82B96 hídként működik, és egy kétirányú, nem kötődő logikai felületet hoz létre a standard I²C-BUS és más más busztípusok között.Ez lehetővé teszi a különböző rendszerek számára, hogy zökkenőmentesen kommunikáljanak.Ez elsősorban értékes az alkalmazásokban, amelyek különféle rendszer interoperabilitást igényelnek.

2. A P82B96 támogatja-e a nagysebességű adatátvitelt nagy távolságokon?

Igen, a P82B96 magas órákkal képes befogadni a hosszú kábeleket.A rövidebb távolságokhoz a huzalozott vezetékkapacitás elegendő az időzítési közelítésekhez.Ha azonban olyan kiterjedt hosszúságú, mint például 25 méterrel foglalkozik, akkor az átviteli vonal elmélete alkalmazhatóbbá válik.A tényleges alkalmazás azt mutatja, hogy az optimális teljesítmény biztosítása érdekében domináns, ha figyelembe vesszük az átviteli vonal jellemzőit, mint például az impedancia illesztése és a jel integritása.Ezek a lépések elősegítik az adathibák és a késleltetés minimalizálását, javítva az adatátvitel általános megbízhatóságát.

3. Hogyan viselkedik a dióda bizonyos P82B96 alkalmazásokban?

Bizonyos forgatókönyvekben, amikor átmeneti túllépés és csengetés történik, a P82B96 diódák magatarthatók.Ezeket az eseményeket gyakran a hirtelen feszültségváltozásokhoz kapcsolják.Az enyhítő stratégiák között szerepel a megfelelő szűrési technikák beépítése, a tápegységek stabil maradása és a megfelelő helymeghatározó kondenzátorok biztosítása.Ezek az intézkedések jelentősen csökkenthetik a nem kívánt vezetést, ezáltal javítva a P82B96 stabilitását és megbízhatóságát a különféle alkalmazásokban.
