Nyílt hurok vs zárt hurkú rendszer: Főbb különbségek, működés, előnyök és alkalmazások

A nyílt hurkú és a zárt hurkú rendszerek elmagyarázzák, hogyan reagál a rendszer, amikor megadja a bemenetet.Ebből a cikkből megtudhatja, mit csinálnak az egyes rendszerek, hogyan működnek, és miért számít a visszajelzés az eredmények ellenőrzésében.Azt is látni fogja, hogyan különböznek az összetevőik és az alkalmazások.Így könnyebben megértheti, hogy az egyes rendszereket hol használják általában.

Katalógus

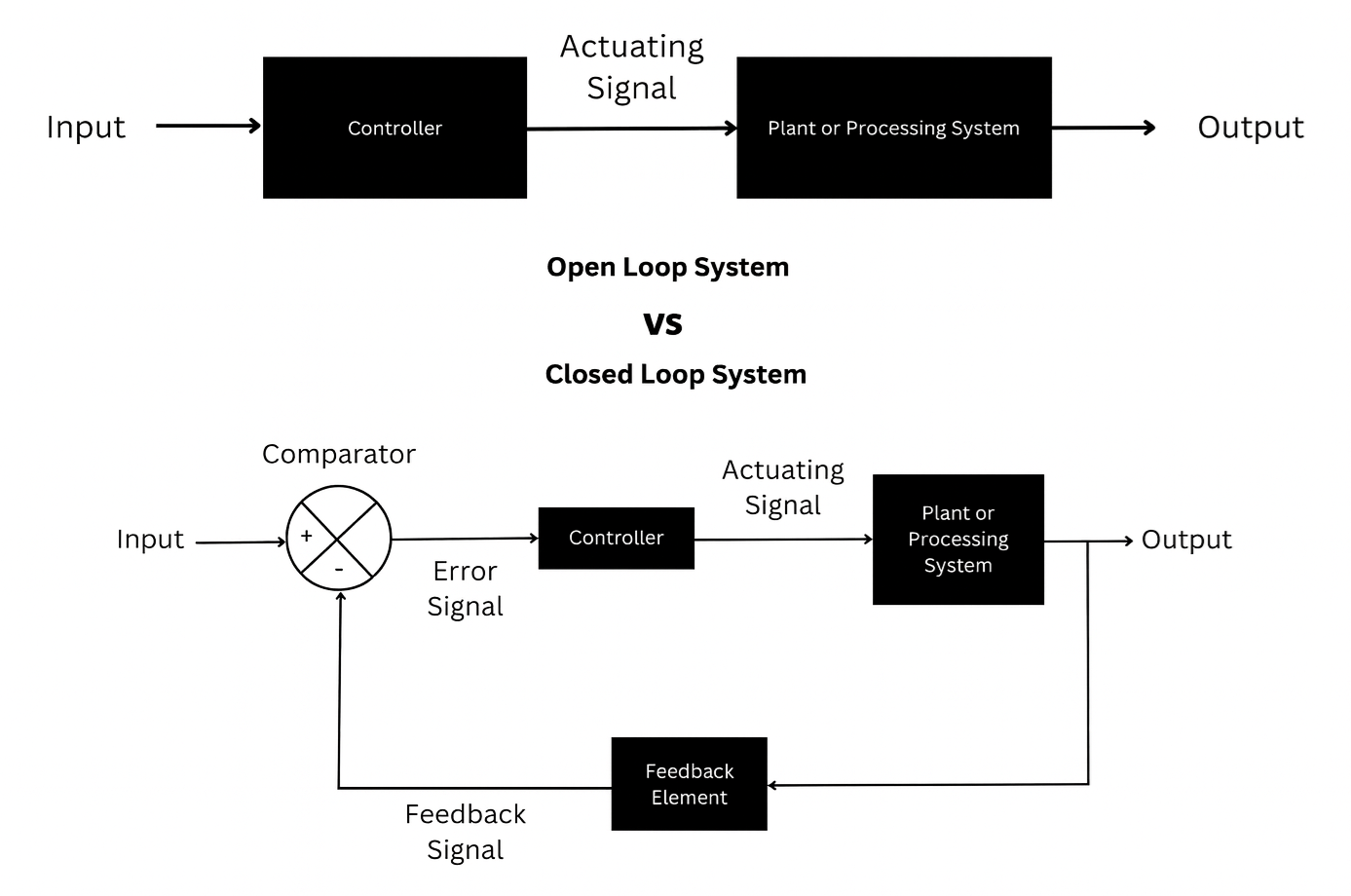

1. ábra: Nyílt hurkú vs. zárt hurkú rendszer

Mi az a nyílt hurkú rendszer?

A nyílt hurkú rendszer olyan vezérlőrendszer, amelyben a kimenetet nem figyelik, és nem hasonlítják össze a bemenettel.A vezérlési művelet kizárólag az adott bemenet alapján történik, a rendszer által produkált tényleges eredmény figyelembevétele nélkül.Mivel nincs visszacsatolási mechanizmus, a rendszer önmagában nem képes észlelni vagy kijavítani a hibákat.Bármilyen eltérés vagy zavar közvetlenül befolyásolja a kimenetet, beállítás nélkül.A rendszer viselkedése teljes mértékben az előre meghatározott beállításoktól vagy kalibrációtól függ.A nyílt hurkú vezérlőrendszereket jellemzően egyszerűségük és az automatikus hibajavítás hiánya határozza meg.

Mi az a zárt hurkú rendszer?

A zárt hurkú rendszer egy olyan vezérlőrendszer, amely visszacsatolás segítségével folyamatosan összehasonlítja a tényleges kimenetet a kívánt bemenettel.A bemenet és a kimenet közötti különbség, az úgynevezett hibajel határozza meg a vezérlési műveletet.Ez a visszacsatoláson alapuló összehasonlítás lehetővé teszi, hogy a rendszer automatikusan reagáljon az eltérésekre.A vezérlő úgy állítja be a kimenetét, hogy csökkentse vagy kiküszöbölje a hibát.Ennek eredményeként a rendszer szorosabban illeszkedik a kívánt teljesítményhez.A zárt hurkú rendszereket a visszacsatoláson keresztüli önszabályozási képességük határozza meg.

A nyílt hurkú és a zárt hurkú rendszer összetevői

Összetevő	Nyitott hurok Rendszer	Zárva Loop rendszer
Bemenet / Referencia jel	Bemenetet használ a működés elindításához, de nem hasonlítják össze a kimenettel.	Bemenetet használ amelyet folyamatosan összehasonlítanak a tényleges kimenettel.
Vezérlő	Fixet küld csak a bemeneten alapuló vezérlési műveletet.	Beállítja a visszajelzések alapján folyamatosan irányítani a cselekvést.
Működtető / Vezérlőelem	Működik a vezérlő parancsa szerint ellenőrzés nélkül.	Módosítja annak a rendszertől kapott visszajelzések alapján.
Kimenet / Folyamat	A kimenet az előállított, de nem mért vagy korrigált.	A kimenet az figyelni és korrigálni, hogy megfeleljen a kívánt értéknek.
érzékelő / Mérőeszköz	Nincs érzékelő teljesítmény mérésére használják.	Érzékelők mérje meg a kimenetet és küldjön adatokat a vezérlőnek.
Visszajelzés Útvonal / Összehasonlító	Nincs visszajelzés útvonal vagy hiba összehasonlítása.	Visszajelzési útvonal és a komparátor nélkülözhetetlen a hibaészleléshez.

Hogyan működik a nyílt hurkú és a zárt hurkú rendszer?

Open Loop System

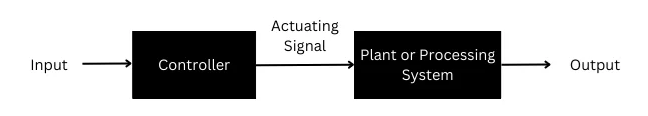

2. ábra: Nyílt hurkú rendszer blokkdiagramja

A nyílt hurkú rendszer a bemeneti jel feldolgozásával működik anélkül, hogy ellenőrizné a kapott kimenetet.Az ábrán látható módon a bemenet közvetlenül a vezérlőre kerül, amely működtető jelet generál.Ezt a működtető jelet elküldik az üzemnek vagy a feldolgozó rendszernek a kimenet előállításához.A kimenet csak előre mozog, és semmilyen formában nem kerül vissza a vezérlőhöz.Mivel nincs visszacsatolási út, a vezérlőnek nincs információja a tényleges kimenetről.A rendszer akkor fejezi be működését, amikor a kimenet elkészült, függetlenül attól, hogy az megfelel-e a kívánt eredménynek.

Zárt hurkú rendszer

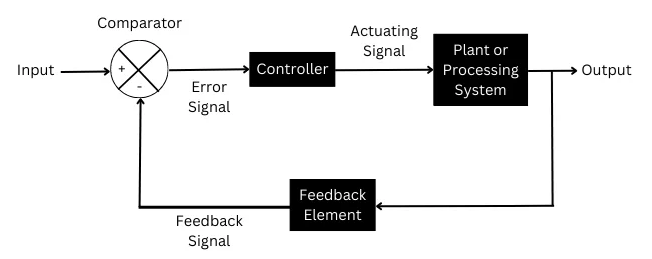

3. ábra: A zárt hurkú rendszer blokkdiagramja

A zárt hurkú rendszer úgy működik, hogy folyamatosan összehasonlítja a kimenetet a bemenettel, hogy szabályozza a rendszer válaszát.Az ábrán a bemenet először egy komparátorba kerül, ahol összehasonlítják a kimenetről érkező visszacsatoló jellel.Ez az összehasonlító hibajelet állít elő, amely a kívánt bemenet és a tényleges kimenet közötti különbséget jelenti.A hibajel ezután a vezérlőhöz kerül, amely megfelelő működtető jelet generál.Ez a működtető jel készteti az üzemet vagy a feldolgozó rendszert a kimenet előállítására.A kimenet egy visszacsatoló elemen keresztül jut vissza a komparátorba, teljes hurkot képezve, amely lehetővé teszi a folyamatos beállítást.

Nyílt hurkú vs zárt hurkú rendszer alkalmazásai

Alkalmazás Terület	Nyitott hurok Rendszer	Zárva Loop rendszer
Háztartás Készülékek	Mosás gépek (időzítő alapú): meghatározott ideig működnek a kimenet ellenőrzése nélkül.	Termosztátok klímaberendezésekben és hűtőszekrényekben: Állítsa be a hőmérsékletet visszacsatolás segítségével.
Fűtés és Főzés	Mikrohullámú sütő sütők (idővezérelt): A fűtés csak az előre beállított időtől függ.	Hőmérséklet-szabályozott sütők: Szabályozza a hőt érzékelőkkel.
A forgalom és Közlekedés	Határozott idejű közlekedési lámpák: Változtassa meg a jelzéseket az előre beállított időzítés alapján.	Hajózás vezérlőrendszerek: A jármű sebességének fenntartása visszacsatolás segítségével.
Ipari Gépek	Szállítószalag szíjak: Állandó fordulatszámon fut terhelésfelügyelet nélkül.	Ipari motor fordulatszám szabályozása: Fenntartja a sebességet változó terhelés mellett.
Erő és Elektromos rendszerek	Alap akkumulátor töltők: fix feszültség vagy áramellátás.	Automatikus feszültségszabályozók (AVR): Stabil kimeneti feszültség fenntartása.
Automatizálás és Control	Időzítő alapú öntözőrendszerek: előre beállított időtartamig működik.	PLC alapú folyamatvezérlő rendszerek: A műveletek beállítása az érzékelő visszacsatolásával.
A robotika és Mozgásvezérlés	Egyszerű ismétlődő gépek: Végezzen rögzített mozdulatokat.	Szervo motorok és robotkarok: Pontosan szabályozza a pozíciót és a sebességet.
Folyadék és Szintszabályozás	Kézi víz szivattyúk: szintérzékelés nélkül működnek.	Automatikus vízszint szabályozók: Szivattyúk indítása és leállítása visszajelzés alapján.

A nyílt hurkú és zárt hurkú rendszer előnyei

A nyílt hurkú rendszer előnyei

• Egyszerű kialakítás és könnyen érthető

• Alacsony költség a kevesebb alkatrésznek köszönhetően

• Gyors válaszidő

• Könnyű felépítés és karbantartás

• Nincs szükség érzékelőkre vagy visszacsatoló elemekre

• Stabil működés visszacsatolás által kiváltott rezgések nélkül

• Ideális rögzített és kiszámítható működési feltételekhez

A zárt hurkú rendszer előnyei

• Nagy pontosság a folyamatos visszacsatolás révén

• Automatikus hibafelismerés és -javítás

• Kevésbé befolyásolják a külső zavarok

• Jobb teljesítmény változó terhelési feltételek mellett

• Megnövelt megbízhatóság és következetesség

• Képesség instabil folyamatok stabilizálására

• Alkalmas összetett és precíziós alapú alkalmazásokhoz

A nyílt hurkú és zárt hurkú rendszerek hátrányai

A nyílt hurkú rendszer hátrányai

• Nincs visszajelzés, így a hibák nem javíthatók

• Alacsonyabb pontosság, mint a zárt hurkú rendszereknél

• Rendkívül érzékeny a zavarokra és a paraméterváltozásokra

• A kimenet teljes mértékben a kalibrációtól függ

• Rossz alkalmazkodóképesség a változó körülményekhez

• Nem alkalmas összetett vagy precíziós vezérlésre

A zárt hurkú rendszer hátrányai

• Bonyolultabb tervezés és kivitelezés

• Magasabb költségek az érzékelők és a visszacsatoló alkatrészek miatt

• Rendszeres karbantartást és kalibrálást igényel

• Lassabb válaszadás a visszacsatolás feldolgozása miatt

• Rossz tervezés esetén instabilitás vagy oszcilláció veszélye áll fenn

• A visszacsatoló elemek meghibásodása befolyásolhatja a rendszer teljesítményét

Nyílt hurkú rendszer vs zárt hurkú rendszer

Paraméter	Nyitott hurok Rendszer	Zárva Loop rendszer
Visszajelzés Jelenlét	Nincs visszajelzés útvonalat használják.	Visszajelzési útvonal a rendszer fontos része.
Irányítás Akció	Irányító művelet csak a bemeneti jeltől függ.	Irányítás a művelet a bemenet és a kimenet közötti hibától függ.
Hiba Helyesbítés	A hibák nem lehetségesek automatikusan észlelni vagy kijavítani.	A hibák vannak folyamatosan észlelik és javítják.
Pontosság	Alacsony pontosság visszajelzés hiánya miatt.	Nagy pontosság folyamatos visszacsatolásvezérlés miatt.
Bonyolultság	Egyszerű rendszer felépítése és kialakítása.	Bonyolultabb érzékelők és visszacsatoló áramkörök miatt.
Stabilitás	Természetesen fix körülmények között stabil.	Stabilitás a megfelelő visszacsatolási tervezéstől függ.
Válaszidő	Gyorsabban választ, mivel nincs visszajelzés feldolgozása.	Kissé lassabb a visszacsatolási és összehasonlítási folyamat miatt.
Zavar Kezelés	Nagyon külső zavarok által érintett.	Kevésbé érintett mivel a visszacsatolás kompenzálja a zavarokat.
Megbízhatóság	Kevésbé megbízható ha megváltoznak a működési feltételek.	Megbízhatóbb változó körülmények között.
Érzékelő Követelmény	Az érzékelők vannak nem kötelező.	Az érzékelők vannak a teljesítmény méréséhez szükséges.
Karbantartás	Könnyű karbantartható az egyszerű szerkezetnek köszönhetően.	Megköveteli rendszeres karbantartás és kalibrálás.
Alkalmazkodóképesség	Szegény alkalmazkodóképesség a terheléshez vagy a környezeti változásokhoz.	Magas alkalmazkodóképesség a változásokhoz és zavarokhoz.

Következtetés

A nyílt hurkú rendszerek egyszerűek és olcsók, de nem tudják kijavítani a hibákat, mivel nem használnak visszacsatolást.A zárt hurkú rendszerek visszacsatolást használnak a kimenet beállításához, így pontosabbak és megbízhatóbbak.Az összetevők, a működés, az előnyök és a korlátok közötti különbségek rávilágítanak arra, hogy a visszacsatolás hogyan befolyásolja a rendszer viselkedését.A rendszerek közötti választás a kívánt pontosságtól, összetettségtől, költségektől és működési feltételektől függ.
