Nem polarizált kondenzátorok: típusok, funkciók, alkalmazások és kiválasztási útmutató

A nem polarizált kondenzátorok az elektronikus áramkörök kulcsfontosságú részei, mivel bármilyen irányba képesek kezelni az áramot, ellentétben a polarizált kondenzátorokkal, amelyeknek meghatározott beállításra van szükségük.Nagyon hasznosak különféle áramkörökben, mint például az audioeszközökben, az energiarendszerekben és a jelek feldolgozását.Ez az útmutató mélyen belemerül ezekbe a kondenzátorok készítésének módjában, mit csinálnak, a rendelkezésre álló különféle típusokat és hogyan használják sokféle elektronikus berendezésben.

Katalógus

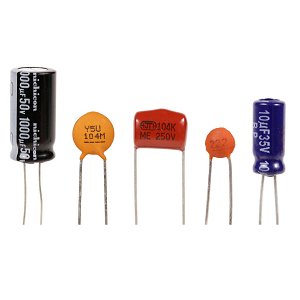

Mi az a nem polarizált kondenzátor?

Nem polarizált kondenzátorok az elektronikus áramkörök fontos részei, mivel azok működhetnek, függetlenül attól, hogy a feszültséget milyen módon alkalmazzák.Ez különbözik a polarizált kondenzátoroktól, mint például az elektrolit kondenzátoroktól, amelyeket a sérülések elkerülése érdekében egy adott irányba kell csatlakoztatni.Mivel a nem polarizált kondenzátorok nem rendelkeznek ezzel a korlátozással, nagyon hasznosak azokban az áramkörökben, amelyek váltakozó áramot (AC) használnak, ahol a feszültség folyamatosan megváltoztatja az irányt.Használhatók közvetlen áram (DC) áramkörökben olyan feladatokhoz, mint például a szűrés, a nem kívánt jelek blokkolása vagy a stabilizáló feszültség.Rugalmasságuk miatt ezeket a kondenzátorokat általában audioeszközökben, tápegységekben és jelfeldolgozó berendezésekben találják meg.Olyan anyagokból készülnek, mint a kerámia, a műanyag fólia vagy a csillám, mindegyik az alkalmazástól függően különböző előnyöket kínál.Sokan nem polarizált kondenzátorokat választanak, ha megbízható összetevőre van szükségük, amely különböző körülmények között működhet anélkül, hogy aggódnának a csatlakozási irány miatt.

A nem polarizált kondenzátorok egyik legnagyobb előnye az AC jelek kezelésére való képessége, kiválóvá teszi őket az audiorendszerekben, például a hangszórók kereszteződésében, ahol segítenek a különböző hangfrekvenciák elválasztásában.Ezeket az elektromos motorokban is használják, hogy segítsék őket a zökkenőmentes induláshoz és a futáshoz.A nem polarizált kondenzátor kiválasztásakor olyan tényezők, mint a kapacitás (mennyi töltés képes tárolni), a feszültség besorolását (mekkora feszültséget képes kezelni), és a felhasznált anyag típusát fontos figyelembe venni.Például a kerámia kondenzátorok kiválóan alkalmasak a magas frekvenciájú áramkörökre, míg a filmkondenzátorok az audio és az energiával kapcsolatos alkalmazásokban részesülnek előnyben, mivel kevesebb elektromos veszteséget okoznak.A polarizált kondenzátorokkal összehasonlítva a nem polarizáltak általában alacsonyabb kapacitással rendelkeznek, de hosszabb ideig tartanak és megbízhatóbbak azokban az áramkörökben, ahol a feszültség iránya megváltozhat.A kondenzátorok működésének megértése, és a legjobban használható, elősegíti a jobb és hatékonyabb elektronikus eszközök megtervezését.

A nem polarizált kondenzátorok jellemzői

2. ábra: Nem polarizált kondenzátor szimbólum

A nem polarizált kondenzátorok speciális elektronikus alkatrészek, amelyek bármilyen irányba csatlakoztathatók anélkül, hogy a pozitív vagy negatív oldalak miatt aggódnának.Ez megkönnyíti őket a használatra, és csökkenti a hibákat a telepítés során.Általában olyan áramkörökben használják, amelyek kezelik a változó (AC) jeleket, vagy amikor az elektromosságnak mindkét irányba kell áramolnia.Ezek a kondenzátorok olyan anyagokból készülnek, mint a kerámia és a műanyag fóliák, amelyek segítenek számukra megbízhatóan dolgozni az idő múlásával.Különböző méretben és kapacitási értékekben kaphatók, így sok elektronikus eszköz és rendszer számára hasznos lehet.Jellemzőik megértése segíthet abban, hogy az áramkör számára megfelelőt választhasson.

A polaritás hiánya

A nem polarizált kondenzátorokat úgy tervezték, hogy hatékonyan működjenek, függetlenül attól, hogy milyen irányba vannak csatlakoztatva egy elektromos áramkörben.A polarizált kondenzátoroktól eltérően, amelyek gondos figyelmet igényelnek a helyes pozitív és negatív vezetőkre, a nem polarizált típusok kiküszöbölik ezt a korlátozást, egyszerűsítve mind az áramköri tervezést, mind az összeszerelést.A polaritás hiánya nemcsak csökkenti a helytelen telepítés kockázatát, hanem növeli a megbízhatóságot is, mivel a fordított kapcsolatok miatt nincs potenciál.Ennek a tulajdonságnak köszönhetően ezeket a kondenzátorokat általában alkalmazzák azokban az alkalmazásokban, ahol AC jelek vagy kétirányú feszültség működése szükséges, biztosítva a stabil teljesítményt, anélkül, hogy a tájolással kapcsolatos aggodalmak lennének.Sokoldalúságuk ideális választást jelent azok számára, akik olyan alkatrészeket keresnek, amelyek hozzájárulnak a könnyű használathoz és a hosszú távú megbízhatósághoz.

Ezenkívül a polaritás hiánya ezekben a kondenzátorokban javítja azok alkalmasságát a különféle elektronikus konfigurációkra, kezdve az alapszűrőáramköröktől a komplex jelfeldolgozó hálózatokig.Mivel nem vezetnek irányított korlátozásokat, zökkenőmentesen beépíthetők olyan áramkörökbe, amelyek megkövetelik a kondenzátorok számára, hogy mind a pozitív, mind a negatív feszültség -ingadozásokat kezeljék.Ez előnyös az AC -kapcsolásban, az audiorendszerekben lévő Crossover hálózatokban és az időzítési áramkörökben a kétirányú áram áramlásához.Egyértelmű megvalósításuk csökkenti az áramköri elrendezések bonyolultságát és minimalizálja a hibaelhárítási erőfeszítéseket, így nagyra értékelik őket mind az elektronika, mind az ipari alkalmazásokban.Ennek eredményeként a nem polarizált kondenzátorok számtalan elektromos és elektronikus rendszerben folytatódnak, rugalmasságot, megbízhatóságot és könnyű integrációt kínálva.

Összetétel és anyagok

A nem polarizált kondenzátorok szerkezeti összetétele szerepet játszik teljesítményükben, hosszú élettartamában és stabilitásában.Ezeket a kondenzátorokat elsősorban dielektromos anyagok, például kerámia, poliészter, polipropilén és más műanyag fóliák felhasználásával állítják elő, amelyek eredendően nem mutatnak polaritást.Például a kerámia kondenzátorok ismertek kompakt méretükről, nagy megbízhatóságukról és kiváló hőstabilitásukról, így jól alkalmasak a magas frekvenciájú jelekkel és a pontos szűrési feladatokkal kapcsolatos alkalmazásokhoz.A filmkondenzátorok viszont kedvelik tartósságukat, alacsony dielektromos veszteségüket és a nagyobb feszültség -besorolások kezelésének képességét, ami hasznossá teszi őket az elektronikában és az audio áramkörökben.A dielektromos anyag megválasztása közvetlenül befolyásolja a kondenzátor elektromos tulajdonságait, ideértve a kapacitási stabilitást, a környezeti stressz ellenállását és a különböző hőmérsékletek és frekvenciák hatékony működésének képességét.

Csak a dielektrikumon túl a nem polarizált kondenzátorokban alkalmazott elektródaanyagok és beágyazási technikák tovább hozzájárulnak teljesítményükhöz és ellenálló képességükhöz.Számos filmkondenzátor fémezett műanyag fóliákat alkalmaz, ahol egy vékony fémréteget helyeznek el a dielektrikumra, hogy a vezetőképes lemezeket képezzék.Ez a kialakítás javítja öngyógyító tulajdonságaikat, lehetővé téve a kisebb dielektromos bontások kijavítását a teljesítmény lebomlása nélkül.A kerámia kondenzátorokban a többrétegű struktúrákat gyakran használják a kapacitás növelésére, miközben fenntartják a kompakt forma tényezőt.Ezek az építési módszerek biztosítják, hogy a nem polarizált kondenzátorok ellenálljanak a mechanikai rezgéseknek, a hőmérsékleti ingadozásoknak és az elektromos feszültségnek, így megbízható alkatrészeket tesznek az elektronikus alkalmazások széles spektrumában.Robusztus kialakításuk biztosítja a következetes funkcionalitást hosszabb ideig, megerősítve hírnevüket, mint a modern áramköri tervezés elemeit.

Kapacitási érték spektruma

A nem polarizált kondenzátorok a kapacitási értékek széles skáláján kaphatók, lehetővé téve számukra, hogy különféle funkciókat szolgáljanak az elektronikus áramkörökön belül.Noha általában nem érik el a rendkívül magas kapacitási szintet az elektrolit kondenzátorok által elérhető, a fokozott stabilitás, tartósság és rugalmasság révén kompenzálják ezt a korlátozást.Kapacitási értékeik néhány PICOFARAD -tól (PF) és több mikrofarádáig (µF) terjednek, így különféle alkalmazásokhoz, például összekapcsoláshoz, leválasztáshoz, zajszűréshez és jelfeldolgozáshoz alkalmasak.A nem polarizált kondenzátor kiválasztásakor az egyik legfontosabb szempont a kapacitás és a fizikai méret közötti kompromisszum.A kapacitási érték növekedésével az összetevő teljes mérete is, ami befolyásolhatja ezen kondenzátorok kompakt áramköri tervekben történő felhasználásának megvalósíthatóságát.Ennek ellenére az a képességük, hogy stabil kapacitást biztosítsanak a polaritással kapcsolatos aggodalmak nélkül, felbecsülhetetlen értékűvé teszik őket különféle AC és vegyes jelben.

Ezenkívül a nem polarizált kondenzátorok széles kapacitási spektruma biztosítja alkalmazkodóképességüket a különböző iparágakban és technológiai területeken.Az alacsony kamera tartományokban a kerámia kondenzátorokat gyakran használják nagyfrekvenciás alkalmazásokhoz, például rádiófrekvenciás (RF) áramkörök és precíziós időzítő elemekhez.Közepes és magasabb kapacitási tartományokban a filmkondenzátorokat széles körben alkalmazzák az energia kondicionálásában, a motoros futópályákban és a jelszűrésben.Ezeknek a kondenzátoroknak az időbeli kiszámítható és stabil teljesítménye, még a kihívást jelentő környezeti feltételek esetén is, fontos választássá teszi őket a robusztus és hatékony elektronikus rendszerek megtervezéséhez.A megfelelő kapacitási érték gondos kiválasztásával optimalizálhatja az áramkör teljesítményét, miközben biztosítja a hosszú távú funkcionalitást, megerősítve a nem polarizált kondenzátorok fontosságát a modern elektronikában.

Nem polarizált kondenzátorok funkciói

A nem polarizált kondenzátorok elősegítik a jelek simítását, csökkentik a nem kívánt zajt és tartják a feszültségszintet stabil.Mivel bármilyen irányba csatlakoztathatók, jól működnek mind AC, mind DC áramkörökben.Ezeket a kondenzátorokat az interferencia kiszűrésére, a jelek átadására használják az áramkör különböző részei között, és megvédik az elektronikus alkatrészeket a hirtelen feszültségváltozásoktól.Segítenek az elektronikus eszközök megbízhatóbbá és hatékonyabbá tételében.Funkcióik megértése megkönnyíti a megfelelő kondenzátor kiválasztását bármely projekthez.

Szűrés és zajcsökkentés

A nem polarizált kondenzátorok egyik leggyakoribb felhasználása a nem kívánt elektromos zaj eltávolítása az áramkörökből.Az elektromos zaj sok forrásból származhat, például elektromos vezetékekből, közeli elektronikus eszközökből vagy maga az áramkörből.Ha ezt a zajt nem ellenőrzik, akkor olyan problémákat okozhat, mint a rossz hangminőség az audioeszközökben, gyenge jeleket a kommunikációs rendszerekben vagy instabil teljesítményt az érzékeny elektronikában.A nem polarizált kondenzátorok segítenek kiszűrni ezeket a nem kívánt jeleket, lehetővé téve az áramkör zökkenőmentes működését.Az audiorendszerekben például csökkentik a zümmögést vagy a zümmögést, így a hang világosabbá válik.A rádió- és kommunikációs rendszerekben elősegítik az erős és pontos jelek biztosítását azáltal, hogy blokkolják az interferenciát más elektronikus eszközökből.Ezeket a kondenzátorokat az áramellátási áramkörökben is használják annak biztosítása érdekében, hogy az elektronikus eszközök hirtelen ingadozások nélkül állandó energiát kapjanak.Ez fontos az olyan eszközöknél, mint a számítógépek, az orvosi berendezések és az ipari gépek, ahol még a kis energia zavarása is problémákat okozhat.A zajszűrőként való hatással a nem polarizált kondenzátorok segítenek az áramkörök tiszta és stabil megőrzésében, megakadályozva az olyan kérdéseket, mint az adatvesztés, a villogó lámpák vagy a váratlan leállítások.

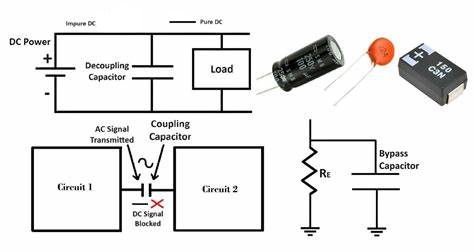

Összekapcsolás és leválasztás

A nem polarizált kondenzátorokat az AC jelek átadására az áramkör egyik részéről a másikra továbbítják, miközben blokkolják a nem kívánt DC jeleket.Ez a funkció, az úgynevezett tengelykapcsoló fontos az audio- és kommunikációs rendszerekben, ahol tiszta jelátvitelre van szükség.Például egy audioerősítőben a kapcsoló kondenzátorok lehetővé teszik a hangjelek mozgását a különböző szakaszok között anélkül, hogy a nem kívánt egyenáramú feszültségeket beavatkoznának.Ez elősegíti a hangminőség fenntartását és megakadályozza a torzulást.Ha csak a szükséges jelek áthaladnak, a nem polarizált kondenzátorok segítik az áramköröknek a tervezett működését.Egy másik fontos funkció a leválasztás, amely elősegíti az áramkör feszültségszintjének stabilizálását.Számos elektronikus eszköz, például a számítógépek és a mobiltelefonok, olyan alkatrészeket tartalmaz, amelyek nagyon gyorsan be- és kikapcsolnak.Ezek a gyors változások feszültség tüskéket hozhatnak létre, ami az eszköz hibát okozhat.A kondenzátorok leválasztása kis energiatartalékként működik, szükség esetén extra energiát biztosítva, és elnyeli a túlzott feszültséget, hogy mindent stabil maradjon.Ez megakadályozza, hogy a hirtelen feszültségváltozások befolyásolják az érzékeny alkatrészek teljesítményét, segítve az elektronikus eszközöket zökkenőmentesen és megbízhatóan.

3. ábra

AC alkalmazások és motoros indítók

A nem polarizált kondenzátorokat széles körben használják az AC (váltakozó áram) áramkörökben, ahol elősegítik az elektromos áramlás szabályozását és javítják a hatékonyságot.Az egyik legfontosabb felhasználásuk a motoros indítókban, ahol segítenek az egyfázisú motorok futásának megkezdésében.Ezek a motorok sok háztartási készülékben megtalálhatók, például ventilátorokban, hűtőszekrényekben és mosógépekben.Mivel az egyfázisú tápegység önmagában nem hozhatja létre a szükséges forgó mágneses mezőt, a kondenzátort használják az áram fázisának elmozdításához, lehetővé téve a motor hatékony indulását és futtatását.Ezen kondenzátorok nélkül sok elektromos motor küzdene a kezdéshez, vagy egyáltalán nem fut.A motoros indítók mellett a nem polarizált kondenzátorokat is használják az AC teljesítményszabályozásában és az energiatárolásban.Segítenek csökkenteni a fluoreszkáló lámpák villogását, stabilizálják az áram áramlását az elektromos áramkörökben, és javítják az AC teljesítményt használó eszközök hatékonyságát.A megújuló energia rendszerekben, például a napelemekben és a szélturbinákban, elősegítik az energiaingadozások simítását, biztosítva a folyamatos villamosenergia -áramlást.A változó elektromos áramok kezelésének képessége sokféle alkalmazásban értékessé teszi őket, mind a mindennapi elektronikában, mind az ipari rendszerekben.

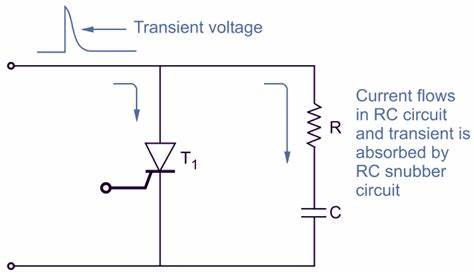

Snubber áramkörök és átmeneti elnyomás

A nem polarizált kondenzátorokat arra is használják, hogy megvédjék az áramköröket a hirtelen feszültség tüskéktől, amelyek akkor fordulhatnak elő, amikor egy áramkör be- vagy kikapcsol.Ezek a tüskék károsíthatják az érzékeny elektronikus alkatrészeket, például a tranzisztorokat, a reléket és a kapcsolókat.Ennek megakadályozása érdekében a snubber -áramkörök kondenzátorokat használnak a túlzott feszültség felszívására és szabályozására, biztosítva, hogy az elektromos eszközök ne sérüljenek meg a hirtelen változások.Ez fontos a nagy teljesítményű rendszerekben, mint például az ipari gépek, az energiaátalakítók és az elektromos motoros meghajtók, ahol a feszültség tüskéi nagyon erősek lehetnek.A kondenzátorok elősegítésével javítva ezeket a hirtelen változásokat, javítják az elektronikus eszközök élettartamát és megbízhatóságát.Egy másik kapcsolódó funkció a tranziens szuppresszió, amely megvédi az elektronikus alkatrészeket a váratlan feszültség -túlfeszültségektől, amelyeket az elektromos vezeték -zavarok, a villámcsapások vagy a váltási műveletek okoznak.Az átmeneti feszültség káros lehet a finom elektronikus alkatrészekre, amelyek hibákhoz vagy csökkent teljesítményhez vezetnek.A nem polarizált kondenzátorok segítik ezeket a hullámokat, és biztonságosan átirányítják az extra energiát az áramkörön belül, megakadályozva a károsodást.Ipari környezetben, ahol a nagy gépek gyakran be- és kikapcsolnak, ezek a kondenzátorok biztosítják a folyamatos működést azáltal, hogy megakadályozzák a váratlan feszültségváltozásokat, hogy befolyásolják más csatlakoztatott eszközöket.Az érzékeny elektronika védelmére való képességük fontos alkotóelemsé teszi őket mind a kicsi, mind a nagyszabású elektromos rendszerekben.

4. ábra.

A nem polarizált kondenzátorok kiválasztási kritériumai

A megfelelő nem polarizált kondenzátor kiválasztása fontos lépés a megbízható elektronikus áramkör felépítésében.Számos tényezőt kell mérlegelnie annak biztosítása érdekében, hogy a kondenzátor jól működik, és hosszú ideig tart.Az első lépés a Határozza meg a helyes kapacitási értéket-Ez azt jelenti, hogy kitaláljuk, hogy mekkora elektromos töltést kell a kondenzátornak tárolni, hogy az áramkör megfelelő működjön.Ha a kapacitási érték túl magas vagy túl alacsony, akkor az áramkör nem működik a várt módon.A megfelelő érték kiválasztása biztosítja a sima működést és megakadályozza az elektromos jelek nem kívánt változásait.Miután a kapacitásról döntött, a következő lépés a Ellenőrizze a kondenzátor feszültségének besorolását-Ez a besorolás megmutatja, hogy a kondenzátor mennyi feszültségét képes biztonságosan kezelni.Mindig a legjobb, ha olyan kondenzátort választ, amelynek feszültség -besorolása magasabb, mint az áramkör legmagasabb feszültsége.Ha a feszültség besorolása túl alacsony, akkor a kondenzátor meghibásodhat, ami károsíthatja az áramkört.

A biztonságos feszültségmargóval rendelkező kondenzátor használata segít megvédeni az áramkört a hirtelen feszültség tüskéktől és meghosszabbítja az alkatrész élettartamát.Egy másik fontos tényező, amelyet figyelembe kell venni Hogyan reagál a kondenzátor a különböző frekvenciákra-A különböző kondenzátorok bizonyos frekvenciákon jobban teljesítenek, attól függően, hogy milyen anyagból készülnek.A magas frekvenciákon működő áramkörök esetében a legjobb, ha alacsony ellenállású kondenzátorokat használnak az energiaveszteség megelőzésére.A megfelelő típusú kondenzátor kiválasztása az áramkör frekvenciájához elősegíti a stabil jelek fenntartását és javítja a hatékonyságot.A környezeti feltételek szintén nagy szerepet játszanak a kondenzátorok kiválasztásában.Ha egy áramkört szélsőséges hőmérsékleten, nedves környezetben vagy olyan helyeken fognak használni, ahol rezgéseket tapasztalhat, akkor a kondenzátornak képesnek kell lennie arra, hogy ellenálljon ezeknek a feltételeknek.Néhány kondenzátort kifejezetten a hő, a nedvesség vagy a fizikai stressz kezelésére terveztek, anélkül, hogy idővel lebontanának.A megfelelő kondenzátor kiválasztása a környezethez biztosítja a hosszú távú megbízhatóságot, és megakadályozza a kemény körülmények által okozott kudarcokat.

Végül el kell döntenie, hogyan lehet csatlakoztatni a kondenzátorokat az áramkörön belül.A kondenzátorok sorozatban vagy párhuzamosan csatlakoztathatók, az áramkör igényeitől függően.A sorozat -kapcsolat növeli a feszültségkapacitást, de csökkenti a teljes kapacitást, míg a párhuzamos kapcsolat növeli a kapacitást, miközben megőrzi ugyanazt a feszültség besorolást.Ezeknek a konfigurációknak a megértése segít beállítani az áramkört, hogy megfeleljen a konkrét teljesítménykövetelményeknek.Ezeknek a tényezőknek a kapacitásának gondos mérlegelésével, feszültségértékelés, frekvencia -válasz, környezeti feltételek, és csatlakozási típus, kiválaszthatja a legjobb nem polarizált kondenzátort a tervezéshez.A helyes választás biztosítása biztosítja, hogy a kondenzátor jól működjön, hosszabb ideig tart, és segít az áramkör zökkenőmentes működésében.

Különbségek a polarizált és a nem polarizált kondenzátorok között

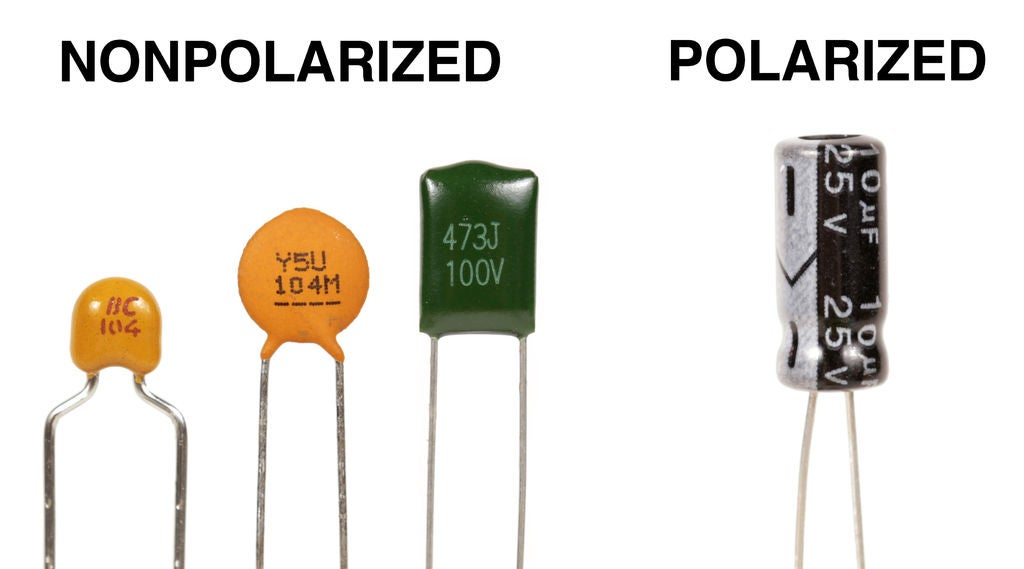

5. ábra. Nem polarizált kondenzátorok és polarizált

A kondenzátorok, akár polarizált, akár nem polarizált, nagy szerepet töltenek be az elektronikus áramkörökben azáltal, hogy az elektromos energiát szükség szerint tárolják és ürítik.Noha mindkét típus megosztja ezt a funkciót, különbözik egymástól, ideértve a dielektromos anyagok, az elektromos tulajdonságok, a kapacitási értékek, a szerkezeti tervek, a működési feltételek és az egyes alkalmazásokhoz való alkalmasság különbségeit.Ezek a megkülönböztetések befolyásolják hatékonyságukat a különböző áramköri tervekben, és meghatározzák az optimális választást a teljesítményigények alapján.

Dielektromos variációk

A kondenzátoron belüli dielektromos anyag szigetelő gátként szolgál a vezetőképes lemezek között, megakadályozva az egyenáram áthaladását, miközben lehetővé teszi a kondenzátor energiáját az elektromos mezőben.A felhasznált dielektrikum típusa jelentősen befolyásolja a kondenzátor teljes teljesítményét, ideértve a kapacitást, a feszültség besorolását és a frekvenciaválaszot.A polarizált kondenzátorok, például az elektrolit kondenzátorok gyakran használják az elektrolitokat dielektromos tápközegként.Ez az egyedülálló dielektromos választás lehetővé teszi számukra, hogy magasabb kapacitási értékeket érjenek el, mint sok nem polarizált alternatíva.Az elektrolit specifikus összetétele, valamint a gyártási folyamat mellett diktálja a kondenzátor végső elektromos tulajdonságait, beleértve annak hatékonyságát, stabilitását és feszültségtűrését.Másrészt a nem polarizált kondenzátorok szélesebb dielektromos anyagokat alkalmaznak, beleértve a kerámia, a poliészter és a fém-oxidfilmeket.Ezen anyagok mindegyike különböző elektromos tulajdonságokat szolgáltat, így a nem polarizált kondenzátorok sokoldalúvá válnak a különféle alkalmazásokban.Az egyik meghatározó tényező, amely meghatározza, hogy a kondenzátor polarizált-e vagy nem polarizált-e, a dielektromos polarizáció visszafordíthatósága.Ha a dielektromos lehetővé teszi a kétirányú töltés mozgását lebomlás nélkül, a kondenzátor nem polarizált, így alkalmassá teszi az AC áramköröket.

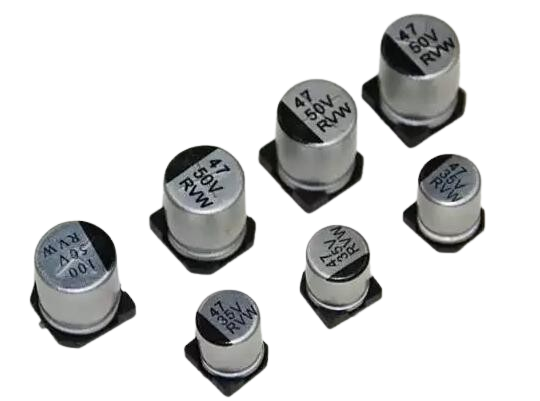

A teljesítménybeli különbségek

A kondenzátorok teljesítményjellemzői a tervezés, a tervezett funkció és az elektromos specifikációk alapján változnak.Hatékonyságuk az áramköri alkalmazásokban olyan tényezőktől függ, mint például a kapacitási érték, az egyenértékű sorozat ellenállás (ESR), a szivárgási áram és a frekvencia válasz.Például a televíziós tápegységekben a fém -oxid filmkondenzátorok ismertek kiváló szűrési teljesítményükről.A szükséges kapacitás és a feszültség kitartásának elérése érdekében azonban fizikai méretükben gyakran viszonylag nagynak kell lenniük, ami korlátozhatja azok gyakorlati képességét az űrkonzervált alkalmazásokban.Ezzel szemben az eredendően polarizált elektrolitkondenzátorok kompaktabb megoldást kínálnak a nagy kapacitási szűrési alkalmazásokhoz, így előnyben részesített választásuk lehet az áramellátási áramkörök számára.Általában az 1 μF -t meghaladó kapacitási kondenzátorokat alkalmaznak olyan alkalmazásokhoz, mint például a csatlakoztatás, a leválasztás és a szűrés a tápegységeken belül.Nagy kapacitásuk lehetővé teszi számukra, hogy hatékonyan simítsák a feszültség ingadozását, biztosítva a stabil áramkör működését.A nem polarizált kondenzátorokat, amelyek általában 1 µF alatti kapacitási értékeket mutatnak, gyakrabban használják azokat az áramkörökben, amelyek pontos frekvenciaválasztást, áramkorlátozó funkciókat vagy rezonanciahangolást igényelnek.Ugyanakkor nagyobb, nem polarizált kondenzátorok is rendelkezésre állnak, amelyek képesek magas feszültségeket kezelni.Ezeket gyakran használják olyan speciális alkalmazásokban, mint például a reaktív teljesítménykompenzáció, a motoros fázisváltás és a frekvencia -átalakulás az elektromos rácsokban.

6. ábra

A kapacitás varianciája

A kondenzátor kapacitási értékét közvetlenül befolyásolja a felépítéséhez használt dielektromos anyag típusa.A polarizált kondenzátorokat úgy tervezték, hogy nagy kapacitást biztosítsanak egy kompakt forma tényezőben.Az elektromos energia mennyiségének tárolására és felszabadítására való képességük értékessé teszi őket az olyan alkalmazásokban, amelyek folyamatos feszültségszabályozást igényelnek, például DC tápegységeket és audiojel -áramköröket.A feszültség szűrésében és stabilizálásában történő funkciójuk biztosítja, hogy az elektronikus áramkörök következetesen működjenek, csökkentve az ingadozásokat és a zaj interferenciát.Noha általában alacsonyabb kapacitást mutatnak a polarizált társaikhoz képest, a nem polarizált kondenzátorok különálló előnyöket kínálnak a meghatározott áramköri tervekben.Kétirányú természetük nagyon sokoldalúvá teszi őket, különösen az AC áramkörökben, ahol a polaritás nem jelent aggodalmat.Ez a rugalmasság lehetővé teszi számukra a jelfeldolgozás, a frekvenciahangolás és az impedancia-illesztési alkalmazások használatát, biztosítva a stabil áramkör működését a különböző frekvenciákon.

Szerkezeti különbségek

A kondenzátorok fizikai felépítése a típusától, a tervezett felhasználástól és a gyártási kialakítástól függően változik.A kondenzátorok többféle formában és méretben kaphatók, mindegyik a meghatározott alkalmazási követelményekhez igazítva.Az elektrolit kondenzátorokat, amelyek túlnyomórészt polarizáltak, általában hengeres formákban készülnek belső felépítésük miatt.A speciális elektronikus funkciókhoz azonban alternatív szerkezeti minták, beleértve a téglalap alakú, lemez, tubuláris és elosztott kondenzátor formátumokat.Az elosztott kapacitás például sok áramkör-elrendezésben rejlő tulajdonság, különösen a magas frekvenciájú és a közép-frekvenciájú alkalmazásokban.Ez a hatás vagy előnyös lehet, vagy kompenzációt igényelhet, az áramkör tervezési követelményeitől függően.

A felhasználás és a környezet megfontolásai

Polarizált kondenzátorok: Az alumínium elektrolit kondenzátorok, amelyeket általában nagy kavakciós alkalmazásokhoz használnak, hatékony teljesítményszűrést biztosítanak, de magas frekvenciákon mutatnak teljesítménykorlátozásokat.A tantalum elektrolitkondenzátorok, bár drágábbak, kiváló stabilitást és hatékonyságot kínálnak a magas frekvenciájú alkalmazásokban, így ideálisak a fejlett elektronikus áramkörökben való felhasználáshoz, amely pontos feszültségszabályozást igényel.

Nem polarizált kondenzátorok: A kerámia, monolit és polietilén filmkondenzátorokat széles körben használják kompakt méretük, megfizethetőségük és a nagyfrekvenciás alkalmazásokhoz való alkalmasság miatt.Noha általában alacsonyabb kapacitási értékeket kínálnak az elektrolitikus kondenzátorokhoz képest, megbízhatóságuk és stabilitásuk az AC áramkörökben nagyszerűvé teszi őket a jelfeldolgozásban, az időzítési áramkörökben és az impedancia-illesztési hálózatokban.A mágnesesen dielektromos kondenzátorok, amelyek kerámia anyagokat és ezüst elektródokat alkalmaznak, alacsony energiájú szivárgást és nagyfrekvenciás stabilitást mutatnak, így jól illeszkednek a nagyfeszültségű és RF alkalmazásokhoz.

A kondenzátor teljesítményét a szigetelő anyag dielektromos állandója is befolyásolja.A nagy permittivitású anyagok, például a ferroelektromos kerámia és az elektrolitok lehetővé teszik a kondenzátorok számára, hogy kis mennyiségben nagy kapacitási értékeket érjenek el.Ugyanakkor nagyobb energiaveszteséget is bevezethetnek, ami bizonyos alkalmazásokban korlátozó tényező lehet.Ezzel szemben az alacsonyabb engedélyezési képességű anyagok, például a specifikus kerámia kompozíciók csökkent energiaveszteséget mutatnak, így ideálisak a nagyfrekvenciás alkalmazásokhoz, ahol a jel integritása elsődleges aggodalomra ad okot.

Alkalmazási megkülönböztetések

Polarizált kondenzátorok: Ezek a kondenzátorok jók a DC alkalmazásokban, ahol jelentős kapacitásra van szükség a feszültség stabilizálásához, a szűréshez és az energiatároláshoz.Ezeket széles körben használják a tápegység, audio amplifikációs rendszerekben és az elektronikus feszültségszabályozási áramkörökben.Polarizált jellegük miatt azokat helyesen kell felszerelni, hogy elkerüljék a károsodást vagy a hibát.

Nem polarizált kondenzátorok: Ezeket a kondenzátorokat általában AC áramkörökben használják olyan funkciókhoz, mint például a jelcsatlakozás, a leválasztás és a frekvenciahangolás.A kétirányú áramáramlás kezelésének képessége ideálissá teszi őket az audio jelfeldolgozás, AC energiaeloszlás és a világítási rendszerek alkalmazásaihoz, ahol a polaritás nem jelent aggodalmat.

Összehasonlító előnyök

Polarizált kondenzátorok: A polarizált kondenzátorok elsődleges előnye abban rejlik, hogy képesek nagy mennyiségű elektromos energiát tárolni egy kompakt kialakításon belül.Ez a szolgáltatás fontosvá teszi őket olyan áramkörökben, amelyek stabil, szabályozott DC feszültséget igényelnek, biztosítva az elektronikus eszközök folyamatos áramszállítását.

Nem polarizált kondenzátorok: Ezek a kondenzátorok nagyobb tervezési rugalmasságot biztosítanak azáltal, hogy lehetővé teszik az áram mindkét irányban történő áramlását.Alkalmazkodóképességük miatt az AC jelfeldolgozás, az impedancia illesztés és az alkalmazások előnyben részesített választása, ahol a polaritási szempontok feleslegesek.Megbízhatóságuk és stabilitásuk számos frekvenciatartományon keresztül tovább javítja azok alkalmasságát a különféle elektronikus és energiagazdálkodási alkalmazásokhoz.

Nem polarizált kondenzátorok típusai

Különböző típusú nem polarizált kondenzátorokat vizsgálunk meg, kiemelve azok építését, előnyeit és tipikus felhasználási eseteit.

Kerámiakondenzátorok

A kerámia kondenzátorok a modern elektronikában a legszélesebb körben alkalmazott kondenzátorok, elsősorban kompakt méretük, megfizethetőségük és sokoldalúságuk miatt a széles körben.Ezek a kondenzátorok kerámia anyagokat használnak dielektrikumként, amely kiváló elektromos szigetelést biztosít és lehetővé teszi a hatékony töltést.Az egyik előnyük az, hogy képesek hatékonyan működni a magas frekvenciájú áramkörökben, így a zajcsökkentés, a kapcsolás és az alkalmazások elválasztásának előnyben részesített választása mind az AC, mind a DC áramkörökben.A kerámia kondenzátorok többféle variációban érhetők el, beleértve az 1. és 2. osztálytípusokat is, amelyek a stabilitás, a hőmérsékleti együttható és a teljesítmény megbízhatósága szempontjából különböznek egymástól.Az 1. osztályú kerámia kondenzátorok kiváló pontosságot és minimális kapacitási variációt kínálnak a hőmérsékleti változások felett, míg a 2. osztályú variánsok magasabb kapacitási értékeket biztosítanak alacsonyabb költségek mellett, de kissé csökkentett stabilitással.

7. ábra

Ezeket a kondenzátorokat általában olyan alkalmazásokban találják meg, mint például a tápegység szűrése, az elektromágneses interferencia (EMI) szuppresszió és a jelfeldolgozás a rádiófrekvenciás (RF) áramkörökben.Nem polarizált jellegük miatt a kerámia kondenzátorok olyan áramkörökben is használhatók, ahol a polaritás nem jelent aggodalmat, tovább javítva használhatóságukat.Ezenkívül a kerámia kondenzátor technológiájának, például a többrétegű kerámia kondenzátorok (MLCC-k) fejlődése lehetővé tette a modern nagy sűrűségű áramköri táblákba való integrációjukat, különösen a telekommunikáció, az autóipari elektronika, valamint az olyan eszközökbe, mint az okostelefonok és a laptopok.Számos előnyük ellenére a kerámia kondenzátorok olyan jelenséget mutathatnak be, amelyet mikrofonikus hatásnak neveznek, ahol a mechanikai rezgések elektromos zajt váltanak ki.Mindazonáltal megbízhatóságuk, megfizethetőségük és alkalmazkodóképességük a kortárs elektronikus formatervezés alapját képezi.

Filmkondenzátorok

A filmkondenzátorok, más néven műanyag kondenzátorok, egy nem polarizált kondenzátor osztálya, amely vékony műanyag fóliát használ dielektromos anyagként.Ezeket a kondenzátorokat nagyra becsülik stabilitásuk, alacsony ekvivalens sorozatú rezisztencia (ESR) és kiváló öngyógyító tulajdonságok, amelyek javítják hosszú élettartamukat és megbízhatóságukat a különféle elektronikus áramkörökben.A filmkondenzátorok dielektromos anyagát többféle műanyagból lehet előállítani, beleértve a polietilén -tereftalátot (PET), a polipropilén (PP), a polisztirol (PS) és a polikarbonát (PC).Mindegyik anyag különálló előnyöket kínál: Például a polipropilénkondenzátorok kiváló, nagyfrekvenciás teljesítményt és alacsony eloszlású tényezőket biztosítanak, így ideálisak az alkalmazásokhoz, amelyek minimális energiavesztést igényelnek, például impulzus áramköröket és audiorendszereket.

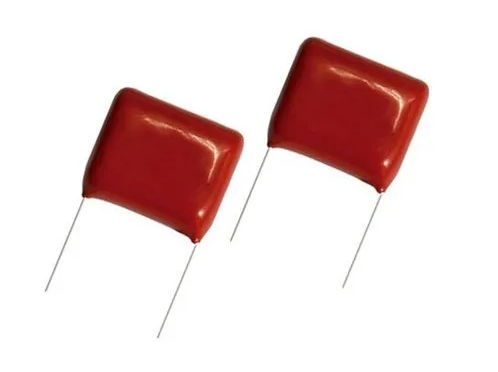

8. ábra

Robusztus kialakításuk és megbízható teljesítményük miatt a filmkondenzátorokat széles körben használják olyan alkalmazásokban, ahol a hosszú távú stabilitás és az alacsony induktivitás.Ezek megtalálhatók a Power Electronics, a Motor Run áramkörökben, a snubber áramkörökben és a rádiófrekvenciás (RF) szűrőkben.Az elektrolit kondenzátorokkal ellentétben a filmkondenzátorok nem szenvednek kiszáradástól vagy az elektrolit szivárgástól, ami meghosszabbítja működési élettartamukat.Kiváló szigetelési ellenállást mutatnak, lehetővé téve számukra, hogy hatékonyan működjenek a nagyfeszültségű alkalmazásokban.Az egyik figyelemre méltó hátrány azonban a viszonylag nagyobb méretük, mint a hasonló kapacitási értékű kerámia kondenzátorok.Ennek ellenére kiváló elektromos tulajdonságaik és tartósságuk kiváló választássá teszik a pontosságot és a nagy megbízhatóságot igénylő alkalmazások számára.

Csillámkondenzátorok

A csillámkondenzátorok speciális nem polarizált kondenzátorok, amelyek dielektromos anyagként használják a csillámot, kivételes elektromos tulajdonságaira, beleértve a nagy pontosságot, a kiemelkedő stabilitást és a minimális energiavesztést.A MICA egy természetesen előforduló ásvány, amely a szigetelésről és a nedvesség ellenállásáról ismert, amely hozzájárul ezen kondenzátorok hosszú távú megbízhatóságához.Ezek a kondenzátorok nagyon alacsony dielektromos abszorpciót és nulla hőmérsékleti együtthatót mutatnak, így nagyon alkalmasak azokra az áramkörökre, amelyek pontos kapacitási értékeket igényelnek, minimális ingadozással az idő múlásával vagy a hőmérsékleti változásokkal.

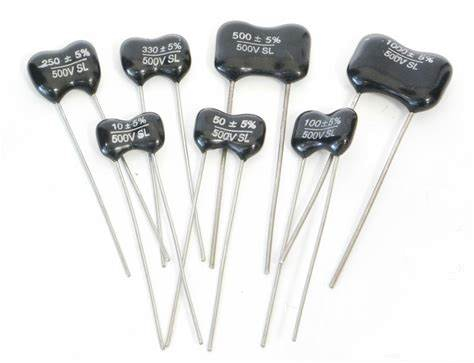

9. ábra: csillámkondenzátorok

A csillámkondenzátorok elsődleges alkalmazásai nagyfrekvenciás áramkörökben találhatók, például RF adók és vevők, oszcillátorok és erősítők, ahol a teljesítmény konzisztenciája nagyszerű.Kiváló stabilitásuk miatt laboratóriumi szintű mérőeszközökben és nagyfeszültségű alkalmazásokban is használják őket, ideértve a radarrendszereket és a katonai kommunikációs eszközöket.A nagy megbízhatóságuk egyik legfontosabb oka az, hogy a csillámkondenzátorok nem romlanak olyan gyorsan, mint más típusok, így ideális választás az elektronikus alkatrészek számára.Ezek a kondenzátorok azonban általában drágábbak, mint a kerámia vagy a filmkondenzátorok, a pontosság és a tartósság biztosítása érdekében szükséges aprólékos gyártási folyamat miatt.A magasabb költségeik ellenére páratlan elektromos teljesítményük előnyben részesített választássá teszi azokat az alkalmazások számára, ahol a pontosság és a stabilitás nem tárgyalható.

Üvegkondenzátorok

Az üvegkondenzátorok a nem polarizált kondenzátorok réskategóriáját képviselik, amelyek dielektromos anyagként üvegként alkalmaznak, és kiváló teljesítményt nyújtanak a szélsőséges környezeti körülmények között.Ezeket a kondenzátorokat olyan nagy megbízhatóságú alkalmazásokra tervezték, ahol a stabilitás széles hőmérsékleti tartományban és a környezeti tényezőkkel szembeni ellenállás, például a páratartalom és a sugárzás.Az üveg dielektromos kivételesen magas szigetelési ellenállást biztosít, ami minimalizálja a szivárgási áramot, és szigorú működési körülmények között is biztosítja a következetes teljesítményt.

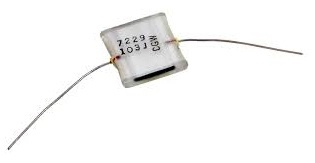

10. ábra: Üvegkondenzátor

Robusztusságuk miatt az üvegkondenzátorokat széles körben használják a repülőgép-, katonai és ipari alkalmazásokban.Gyakran műholdas rendszerekben, űrkutatási berendezésekben és nagy energiájú fizikai kísérletekben telepítik őket, ahol az alkatrészeknek ellenállniuk kell a súlyos hőmérsékleti ingadozásoknak és a sugárzás hosszabb expozíciójának.Az üvegkondenzátorok alacsony frekvenciákon alacsony veszteségeket mutatnak, így ezek alkalmassá válnak RF és mikrohullámú alkalmazásokhoz.Kiváló teljesítményjellemzőik ellenére viszonylag drágák és ömlesztettebbek más kondenzátortípusokhoz képest, és felhasználásukat speciális alkalmazásokra korlátozzák, ahol egyedi előnyeik meghaladják a költség- és méret megfontolásait.Mindazonáltal megbízhatóságuk és tartósságuk kritikus elemévé teszi őket a misszió-kritikus elektronikus rendszerekben.

Teflon (PTFE) kondenzátorok

A teflon kondenzátorok, más néven PTFE (PoliTrafluor-etilén) kondenzátorok, a nem polarizált kondenzátorok speciális típusa, amely kiemelkedő hőstabilitásukról, alacsony dielektromos veszteségeikről és magas szigetelési ellenállásukról ismert.A PTFE, egy nagyon tartós és kémiailag inert polimer, dielektromos anyagként szolgál, így ezeknek a kondenzátoroknak figyelemre méltó ellenállása van a magas hőmérsékletekkel, a nedvességgel és a kémiai lebomlással.Mivel képesek megbízhatóan működni szélsőséges körülmények között, a PTFE kondenzátorokat gyakran használják repülőgép-, orvosi és ipari alkalmazásokban.Hatékonyan működhetnek egy széles hőmérsékleti tartományban, amely gyakran meghaladja a 200 ° C -ot, a kapacitás vagy az elektromos jellemzők változása nélkül.A teflon kondenzátorok másik előnye a kivételesen alacsony eloszlású tényező, amely rendkívül alkalmassá teszi azokat nagyfrekvenciás alkalmazásokhoz, például RF áramkörök, mikrohullámú rendszerek és impulzusáramkörökhez, amelyek minimális energiavesztést igényelnek.Más kondenzátortípusokkal ellentétben a PTFE kondenzátorok az öregedés hatása miatt nem romlanak az idő múlásával, biztosítva a hosszú távú stabilitást.Ezek a kondenzátorok azonban általában drágábbak a gyártás bonyolultsága és a PTFE anyag magas költségei miatt.Általában nagyobb a hasonló kapacitási értékű kerámia vagy filmkondenzátorokhoz képest.E korlátozások ellenére a teflon kondenzátorok továbbra is előnyben részesített választás az alkalmazásoknál, amelyek nagy pontosságot, megbízhatóságot és ellenállást igényelnek a kemény környezeti feltételekkel szemben.

11. ábra: Teflon kondenzátor

Ezüst csillámkondenzátorok

Az ezüst csillámkondenzátorok a hagyományos csillámkondenzátorok finomított változata, amely vékony természetes csillámlemezeket tartalmaz, amelyek ezüstréteggel vannak bevonva, hogy javítsák a vezetőképességet és a pontosságot.Ezek a kondenzátorok jól ismertek a nagy pontosságukról, a kiváló frekvenciaterjesztésről és a minimális energiavesztésről, és értékessé teszik azokat az alkalmazásokban, amelyek hosszabb ideig pontos kapacitási értékeket igényelnek.Építésük miatt az ezüst csillámkondenzátorok alacsony dielektromos abszorpciós és elhanyagolható hőmérsékleti együtthatókat mutatnak, biztosítva, hogy kapacitásuk még ingadozó termikus környezetben is stabil maradjon.Az ezüst csillámkondenzátorok leggyakoribb alkalmazásai a rádiófrekvenciás (RF) áramkörök, oszcillátorok és precíziós szűrőhálózatok, ahol még a kapacitás kisebb eltérései is befolyásolhatják az áramkör teljesítményét.Ezeket gyakran használják a szüreti és a csúcskategóriás audio berendezésekben is, ahol kiváló elektromos tulajdonságaik elősegítik a hanghűség fenntartását.A kerámia- és filmkondenzátorokhoz képest az ezüst csillámkondenzátorok sokkal alacsonyabb veszteségeket kínálnak magas frekvenciákon, így nagyszerűvé teszik őket az RF és a mikrohullámú alkalmazásokban.Ezek az előnyök azonban költségekkel járnak, az ezüst csillámkondenzátorok viszonylag drágák, mivel az ezüst felhasználása a gyártási folyamatban és a szükséges aprólékos minőség -ellenőrzés miatt.Kisebb kapacitási értékekben kaphatók, korlátozva azok használatát olyan alkalmazásokban, amelyek nagyobb kapacitási tartományt igényelnek.Ezen tényezők ellenére páratlan pontosságuk és megbízhatóságuk értékes alkotóelemsé teszi őket a speciális elektronikus áramkörökben.

12. ábra: Ezüst csillámkondenzátor

Papírkondenzátorok

Papírkondenzátorok, ha egyszer az elektronikus áramkörökben kapcsoltak, az olajjal vagy viaszmal impregnált papírt használják dielektromos anyagként.Történelmileg ezeket a kondenzátorokat széles körben használták, mivel viszonylag egyszerű gyártási folyamatuk és a mérsékelt feszültségszintek kezelésére képesek voltak.A fejlettebb dielektromos anyagok, például a műanyag filmek megjelenésével azonban a papírkondenzátorokat nagyrészt felváltották a modern elektronikában.Ennek ellenére továbbra is találnak niche alkalmazásokat a szüreti elektronikus berendezésekben, az elektromos vezeték -szűrőkben és a helyreállítási projektekben.A papírkondenzátorok egyik elsődleges hátránya, hogy érzékenyek a nedvesség abszorpciójára, ami az idő múlásával a teljesítmény lebomlásához vezethet.Ennek ellensúlyozása érdekében a korai tervek beépítették a hermetikus tömítést, hogy megvédjék a környezeti tényezőket.Ennek ellenére a papírkondenzátorok általában magasabb szivárgási áramokkal rendelkeznek, és általában nagyobb, mint a modern társaik, így kevésbé kívánatosak az űrkonzervált alkalmazásokhoz.Néhány nagyfeszültségű áramkörben a régebbi olajjal töltött papírkondenzátorokat használták annak képességére, hogy ellenálljanak a feszültség túlfeszültségének, ám ezeket nagyrészt polipropilén vagy poliészter filmkondenzátorok váltották fel, amelyek jobb megbízhatóságot és teljesítményt nyújtanak.Noha a papírkondenzátorok már nem lehetnek az első választás a kortárs elektronikus tervek számára, továbbra is a kondenzátor -technológia történetének részét képezik, és továbbra is relevánsak a speciális helyreállítási és javítási alkalmazásokban.

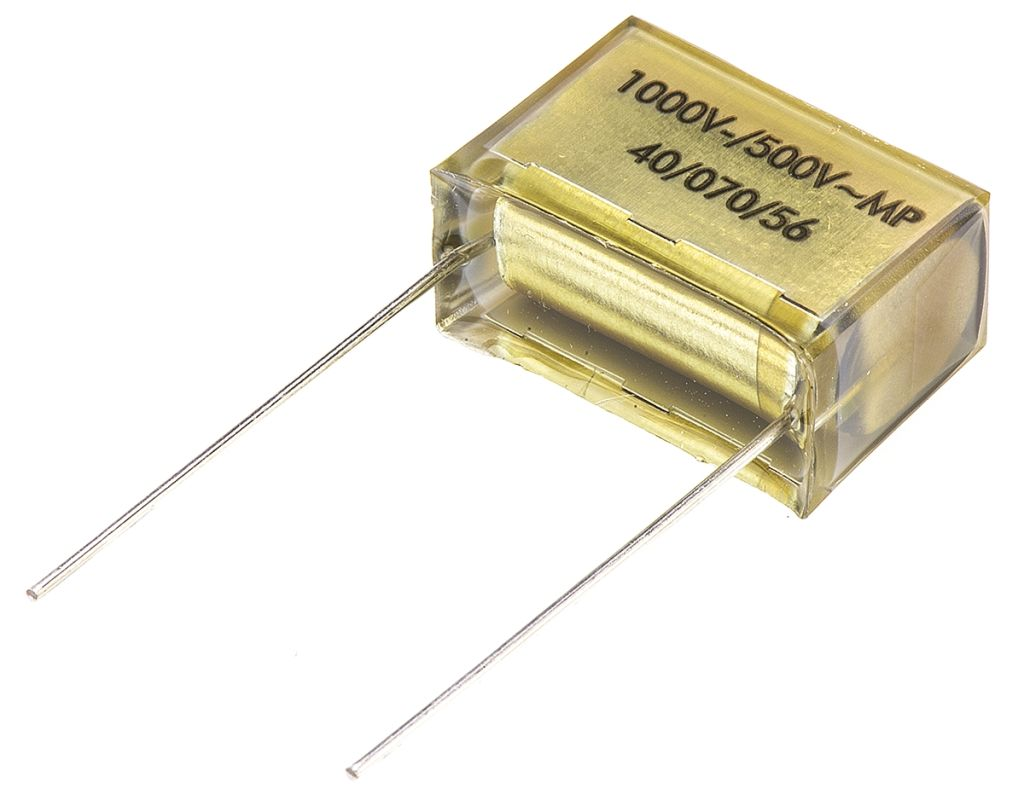

13. ábra: Papírkondenzátorok

Nem polarizált kondenzátorok működési dinamikája

A nem polarizált kondenzátorok szerepet játszanak az AC áramkörökben az energiaáramlás kezelésével és az elektromos jelek stabilizálásával.A rögzített polaritás nélkül működőképes képességük lehetővé teszi számukra a váltakozó áram hatékony kezelését olyan alkalmazásokban, ahol a töltési ciklusok többször megfordítják az irányt.Ezek a kondenzátorok folyamatos töltésen mennek keresztül, és az AC hullámforma szinkronban történő szinkronban részesülnek, ami lehetővé teszi számukra a feszültségszint szabályozását, az ingadozások csökkentését és az áramköri stabilitás javítását.

Ha egy nem polarizált kondenzátor csatlakozik egy váltóáramú feszültségforráshoz, akkor ismétlődő energiatárolási cikluson megy keresztül.Ahogy a váltakozó áram a csúcsfeszültség felé emelkedik, a kondenzátor felhalmozódik az elektromos energiát azáltal, hogy elektromos mezőt épít a lemezek között.A tárolt energia mennyisége az alkatrész kapacitásától és az alkalmazott feszültségtől függ.Ahogy az AC hullámforma eltolódik és elkezdi mozogni az ellenkező irányba, a kondenzátor visszaadja a tárolt energiát az áramkörbe.Ez a kisülés elősegíti a feszültség ingadozását, megakadályozva a hirtelen változásokat, amelyek megzavarhatják az áramkör működését.Az energia következetes felszívódásával és felszabadításával a kondenzátor segít fenntartani a stabilabb feszültségprofilt.Ez a ciklus a legjobb a feszültség tüskék és mártások csökkentésére, biztosítva, hogy az érzékeny alkatrészek következetesebb tápegységet kapjanak.E stabilizáló hatás nélkül az áramkörök szokatlan feszültségváltozásokat tapasztalhatnak, amelyek potenciálisan nem hatékony teljesítményhez vagy a csatlakoztatott alkatrészek károsodásához vezethetnek.

A nem polarizált kondenzátorok hozzájárulnak az áramkör hatékonyságához azáltal, hogy javítják a jel tisztaságát és minimalizálják a nem kívánt elektromos zajt.A magas frekvenciájú áramkörökben szűrőként működnek úgy, hogy elterelik a túlzott nagyfrekvenciás jeleket az alkatrészektől, csökkentve az interferenciát és megakadályozva a jel torzulását.Ez a funkció értékes az audio feldolgozási és kommunikációs rendszerekben, ahol a tiszta, torzítatlan jelek fenntartása.Azokban a rendszerekben, amelyek a jeleket számos frekvenciatartományon keresztül feldolgozzák, ezek a kondenzátorok elősegítik az államok közötti simább átmeneteket.Például analóg szűrőkben szabályozzák a jelfrekvenciákat, hogy a pontos jel kialakítását és feldolgozását a torzítás bevezetése nélkül biztosítsák.Ez nagyszerű alkotóelemsé teszi őket a precíziós elektronikában, ahol a jel integritása prioritás.

A nem polarizált kondenzátorok szintén szerepet játszanak az áramkörök védelmében az elektromos zavaroktól.Az áramkörökben az átmeneti feszültség tüskék, amelyeket az elektromos terhelés hirtelen változásai okoznak, károsíthatják az érzékeny alkatrészeket.Az energia elnyelésével és felszabadításával szükség szerint ezek a kondenzátorok segítik az ilyen tranziensek elnyomását, csökkentve a feszültség -túlfeszültségek kockázatát, amely áramköri hibákhoz vezethet.Ezenkívül a nagy elektromágneses interferencia (EMI) olyan környezetekben a nem polarizált kondenzátorok pajzsként működnek a nem kívánt zaj ellen.Az EMI kiszűrésével megakadályozzák azokat a zavarokat, amelyek befolyásolhatják a közeli elektronikus eszközök teljesítményét.Ez a védő képesség biztosítja, hogy az elektromos rendszerek megbízhatóan működjenek még elektromos interferencia mellett is.

A nem polarizált kondenzátorok integrálása és töltése

A nem polarizált kondenzátorokat széles körben használják az elektronikában, mivel nincsenek rögzített polaritásuk.A polarizált kondenzátorokkal ellentétben bármilyen orientációban összekapcsolhatók a helytelen elhelyezés kockázata nélkül.Ez a szolgáltatás nagyon sokoldalú, egyszerűsíti az áramkör kialakítását és csökkenti a telepítési hibákat.Ez a szakasz lefedi a nem polarizált kondenzátorok áramkörökbe történő integrálásának gyakorlati lépéseit, elmagyarázza töltési viselkedését, és kiemeli azok szerepét az elektromos rendszerek stabilizálásában.

Hogyan tölti be a nem polarizált kondenzátorokat és tárolja az energiát?

A nem polarizált kondenzátor töltési folyamata egy elektromos elv, amely meghatározza, hogy miként működik kölcsönhatásba a feszültségforrásokkal és más áramköri alkatrészekkel.Ha egy energiaforráshoz van csatlakoztatva, a kondenzátor elkezdi felhalmozódni a töltést a két vezetőképes lemezen, amelyeket dielektromos néven ismert szigetelő anyag választ el.Ahogy az elektronok áthaladnak a külső áramkörön, egy lemezre épülnek fel, potenciális különbséget teremtve a kondenzátor két oldala között.Ez a folyamat addig folytatódik, amíg a kondenzátoron átmenő feszültség megegyezik az energiaforrás feszültségével, amelyen nem történik további töltés.Az akkumulátoroktól eltérően, amelyek folyamatos áramáramot generálnak, a kondenzátorok csak ideiglenesen tárolják az energiát, felszabadítva azt, amikor az áramköri feltételek megkövetelik.A kondenzátor által megtartott töltés mennyiségét annak kapacitása határozza meg, amelyet Farads (F) mér, és követi az egyenletet:

Ahol 𝑉 a kondenzátoron keresztüli feszültséget képviseli, 𝑄 a tárolt töltés, és 𝐶 a kapacitás.A magasabb kapacitási érték azt jelenti, hogy a kondenzátor több töltést képes tárolni ugyanazon a feszültségszinten.Ez a kapcsolat jó az olyan áramkörök tervezésében, amelyek pontos energiagazdálkodást igényelnek, például időzítési áramkörök, oszcillátorok és jelfeldolgozó alkalmazások.Mivel a nem polarizált kondenzátorok működhetnek mind AC, mind DC környezetben, ezek a forgatókönyvek szélesebb körében használhatók, összehasonlítva a polarizált társaikkal, amelyek általában a DC alkalmazásokra korlátozódnak.A töltés és a kisülés képessége gyorsan hatékonysá teszi őket a magas frekvenciájú áramkörökben, ahol gyors energiaátvitelre van szükség.

A nem polarizált kondenzátorok tárolásának és felszabadulásának megértése elősegíti az áramkör hatékonyságának optimalizálását, és a stabil teljesítmény biztosítása változó elektromos körülmények között.AC áramkörökben a kondenzátorok folyamatosan töltik és ürítik a változó feszültség irányát, így ideálisak olyan alkalmazásokhoz, mint például a teljesítménytényező korrekció és a jelcsatlakozás.Az egyenáramú áramkörökben elősegítik a nem kívánt zaj szűrését azáltal, hogy simítják a feszültség ingadozásait, biztosítva az érzékeny komponensek stabilabb tápegységét.Mivel viselkedésük kiszámítható és jól dokumentált, megbízható eszközt biztosítanak az áramkörben az energiaeloszlás ellenőrzéséhez.Ezeknek a tulajdonságoknak a kihasználásával hatékonyabb, tartósabb és alkalmazkodóképes elektronikus rendszereket hozhat létre, amelyek széles körű alkalmazásokhoz alkalmasak.

Nem polarizált kondenzátorok az áramköri stabilitásban

Az elektromos töltés tárolásának és felszabadításának alapvető funkcióján túl a nem polarizált kondenzátorok szerepet játszanak az elektromos áramkörök stabilizálásában.Számos elektronikus rendszerben a feszültség és az áram ingadozásai vannak, amelyek megzavarhatják az érzékeny alkatrészek működését, vagy nem kívánt zajt vezethetnek a jelekbe.A nem polarizált kondenzátorok segítenek enyhíteni ezeket a kérdéseket azáltal, hogy ideiglenes energiatartályként működnek, elnyelve a túlzott töltést, amikor a feszültségszintek emelkednek, és tárolt energiát szolgáltatnak, amikor a feszültségszint csökken.Ez a kiegyensúlyozó hatás elősegíti az elektromos ellátás változásait, biztosítva a következetes áramkör működését és csökkenti a többi alkatrész stresszét.Azokban az alkalmazásokban, ahol pontos feszültségszabályozásra van szükség, például audio berendezésekben vagy kommunikációs rendszerekben, ezek a kondenzátorok kiválóan alkalmasak a jel integritásának fenntartására és a torzulás megelőzésére.

AC áramkörökben a nem polarizált kondenzátorokat általában használják a szűréshez és az impedancia illesztéséhez.Ha szelektíven hagyják, hogy bizonyos frekvenciák áthaladjanak, miközben blokkolják mások blokkolását, elősegítik a jel tisztaságának javítását és csökkentik a nem kívánt interferenciát.Ez értékessé teszi őket a rádiófrekvenciás (RF) áramkörökben, audiofeldolgozó eszközökben és az elektromos vezetékkondicionáló rendszerekben.Az áramlás gyors változásainak kezelésére való képességük lehetővé teszi számukra, hogy hatékonyan működjenek az átmeneti szuppressziós áramkörökben, ahol megvédik az érzékeny komponenseket a hirtelen feszültség tüskéktől.Ezen kondenzátorok nélkül az áramkörök érzékenyebbek lennének az ingadozásokra, amelyek ronthatják a teljesítményt vagy korai összetevői meghibásodást okozhatnak.

A DC áramkörökben betöltött szerepük ugyanolyan fontos, különösen az áramellátási tervekben, ahol a feszültség stabilitása prioritás.A nem polarizált kondenzátorok elősegítik a kijavított AC jelekből származó fodrozódási feszültséget, stabilabb DC kimenetet biztosítva a mikrovezérlők, érzékelők és más alacsony energiájú elektronikus alkatrészek számára.Ez biztosítja, hogy az eszközök tiszta és állandó energiaforrást kapjanak, csökkentve az ingadozó feszültségek által okozott szokatlan viselkedés kockázatát.Sokoldalúságuk és megbízhatóságuk miatt az elektronikus alkalmazások széles skáláján preferált választássá teszik őket.A nem polarizált kondenzátorok szűréshez, leválasztáshoz vagy energiatároláshoz használják, hozzájárulnak a modern elektronikus áramkörök hatékonyságához, tartósságához és általános teljesítményéhez.

A nem polarizált kondenzátorok előnyei és hátrányai

Előnyök

• Kétirányú funkcionalitás: A nem polarizált kondenzátorok egyik fő előnye, hogy képesek működni, függetlenül a feszültség polaritásától.A polarizált kondenzátoroktól eltérően, amelyek helyes orientációt igényelnek, a nem polarizált kondenzátorok kezelhetik a váltakozó feszültséget a kudarc kockázata nélkül.Ez fontosvá teszi őket az AC áramkörökben, ahol a feszültség iránya folyamatosan változik.Kétirányú jellegük hasznos olyan alkalmazásokban, mint a jelcsatlakozás, az audio feldolgozás és más áramkörök, amelyek a dinamikus feszültségváltozásokra támaszkodnak.

• Kiváló, magas frekvenciájú teljesítmény: A nem polarizált kondenzátorok nagyfrekvenciás alkalmazásokban kiemelkednek stabil dielektromos anyagok, például kerámia vagy film miatt.Ezek az anyagok minimalizálják a frekvenciától függő veszteségeket, amelyek ronthatják a teljesítményt más kondenzátortípusokban, például az elektrolitikában.Ennek eredményeként a nem polarizált kondenzátorokat széles körben használják a rádiófrekvenciás (RF) áramkörökben, a nagysebességű digitális elektronikában és a gyors jelátmeneteket igénylő rendszerekben.Az a képességük, hogy fenntartsák a teljesítményt egy széles frekvenciaspektrumon keresztül, ez a precíziós alkalmazások előnyben részesített választásává teszi őket.

• Egyszerűsített áramkör-integráció: Mivel a nem polarizált kondenzátorok nem rendelkeznek polaritási korlátokkal, egyszerűsítik az áramkör tervezését és összeszerelését.Nem kell aggódnia, hogy a helyes orientációval telepítse őket, csökkentve az összeszerelési hibák kockázatát.Ez az előny nem csak javítja a megbízhatóságot, hanem felgyorsítja a gyártási folyamatot is.Ezzel szemben a polarizált kondenzátor helytelen használata az áramkör meghibásodásához vagy akár más alkatrészek károsodásához vezethet.

• Fokozott tartósság és stabilitás: Ezek a kondenzátorok jobban ellenállnak a feszültség megfordításának, ez az áramkörök általános problémája ingadozó vagy kiszámíthatatlan energiatartalmú körülmények között.Robusztus felépítésük lehetővé teszi számukra a hosszú távú stabilitás és megbízhatóság fenntartását, még az igényes környezetben is.Ellentétben az elektrolit kondenzátorokkal, amelyek kémiai reakciók miatt idővel lebomlanak, a nem polarizált kondenzátorok hosszabb működési élettartamúak.

Hátrányok

• Nagyobb fizikai méret: Egy adott kapacitási értéknél a nem polarizált kondenzátorok gyakran nagyobbak, mint a polarizált társaik.Ennek oka a nem polaritás eléréséhez szükséges építési technikák és anyagok.A kompakt elektronikus eszközökben, ahol a hely korlátozott, nagyobb lábnyomuk hátrányt jelenthet.Gondosan mérlegelnie kell a méretkorlátozásokat, amikor a kondenzátorokat a térérzékeny alkalmazásokhoz választja.

• Magasabb költség: A nem polarizált kondenzátorok, különösen a speciális alkalmazásokhoz tervezett kiváló minőségű verziók általában drágábbak, mint a polarizált kondenzátorok.A többletköltség kialakításuk bonyolultságának és a magas frekvenciákon történő stabilitás biztosításához szükséges anyagoknak köszönhető.Noha sok esetben kiváló teljesítményt nyújtanak, magasabb áruk korlátozó tényező lehet a költségérzékeny projektekben.

• Alacsonyabb kapacitás egy adott méretnél: Noha az anyagok és a gyártás fejlődése kibővítette a nem polarizált kondenzátorok kapacitási tartományát, általában alacsonyabb kapacitást biztosítanak, mint az azonos fizikai méretű polarizált kondenzátorok.Ez hátrányos lehet az alkalmazásokban, amelyek nagy kapacitást igényelnek egy kis lábnyomon belül, például az alacsony frekvenciájú áramkörök teljesítményének simítását.Ilyen alkalmazások tervezésével esetleg több kondenzátort vagy alternatív megoldást kell használnia ennek a korlátozásnak a kompenzálására.

• A környezeti feltételekkel szembeni érzékenység: A nem polarizált kondenzátorok, például a film vagy a csillámkondenzátorok bizonyos típusai befolyásolhatják a környezeti tényezőket, például a hőmérsékletet és a páratartalmat.Ezek a feltételek megváltoztathatják kapacitási értékeiket, dielektromos szilárdságot és általános teljesítményüket.A szélsőséges hőmérsékleteknek vagy a magas páratartalomnak kitett körökben figyelembe kell vennie ezeket a variációkat a következetes működés biztosítása érdekében.

Nem polarizált kondenzátorok alkalmazása

A nem polarizált kondenzátorokat sok iparágban használják, mivel képesek kezelni a kétirányú áramot és a nagyfrekvenciás jeleket.Sokoldalúságuk fontos alkotóelemsé teszi őket a modern elektronikus rendszerekben, ahol hozzájárulnak a stabilitáshoz, a hatékonysághoz és az általános teljesítményhez.Az alábbiakban feltárjuk a különféle ágazatokban betöltött szerepüket, kiemelve azok a technológiára és a megbízhatóságra gyakorolt ​​hatásaikat.

Távközlés

A telekommunikációs iparban a nem polarizált kondenzátorok elősegítik a jelek feldolgozását és tisztítását.Kiszűrik a nem kívánt zajt, és a jeleket állandóan tartják, hogy a kommunikáció tiszta és megbízható maradjon.Ez fontos az olyan eszközöknél, mint a nagysebességű internetes útválasztók, hálózati kapcsolók és jelző erősítők, amelyek mindegyike erős, stabil kapcsolatokra támaszkodik.Ezeket a kondenzátorokat vezeték nélküli kommunikációs rendszerekben is használják, például mobiltelefon -hálózatokban és műholdakban.Segítenek a magas frekvenciájú jelek kezelésében, biztosítva, hogy az információk beavatkozás nélkül küldjék és fogadják.Például a műholdas rendszerekben a kondenzátorok segítenek fenntartani a stabil jelátvitelt nagy távolságokon.Ahogy a kommunikációs technológia előrehalad a gyorsabb hálózatokkal, mint például az 5G, ezek a kondenzátorok folytatódnak a sebesség és a jelminőség javítása érdekében.

Autóipari elektronika

A modern autók az elektronikus rendszerektől függnek, a motor teljesítményétől a szórakozásig.A nem polarizált kondenzátorok elősegítik, hogy ezek a rendszerek zökkenőmentesen működjenek, még nehéz körülmények között is.A motoron belül a kondenzátorok segítik az üzemanyag -befecskendezés, a gyújtás időzítésének és a kibocsátásnak a feszültségszintek stabilizálásával.Az olyan biztonsági rendszerekben, mint az elektronikus stabilitásszabályozás, segítenek az érzékelőknek és a számítógépeknek a gyors beállítások elvégzésében, hogy az autó állandó maradjon.Az autó szórakoztató rendszerekben is használják, ahol csökkentik az elektromos zajt a hang és a videó minőségének javítása érdekében.Mivel az autók szélsőséges hőmérsékleteket, rezgéseket és hirtelen feszültségváltozásokat tapasztalnak, a kondenzátoroknak tartósnak és megbízhatónak kell lenniük.Az a képességük, hogy különböző körülmények között működjenek anélkül, hogy aggódnának az elektromos áramlás iránya miatt, tökéletesen illeszkednek a komplex jármű elektronikához, beleértve a hibrid és az elektromos autókat.

Ipari elektronika

A gyáraknak és az automatizált gépeknek folyamatos tápegységre van szükségük a helyes működtetéshez.A nem polarizált kondenzátorok segítik az energia szabályozását, a feszültség stabilitását és a hirtelen tüskék szűrését, amelyek károsíthatják az érzékeny berendezéseket.Számos ipari gép nagy mennyiségű energiát használ, ami elektromos zajt és ingadozásokat okozhat.A kondenzátorok elősegítik ezeket a változásokat, megakadályozzák a hibákat, és biztosítják, hogy az automatizálási rendszerek és a robotok helyesen működjenek.Nélkülük a hatalmi következetlenségek gépi hibákhoz, költséges állásidőhez vagy akár biztonsági veszélyekhez vezethetnek.Segítik a termelés hatékony működését, csökkentve a gyakori karbantartás és javítás szükségességét.

Fogyasztói elektronika

A nem polarizált kondenzátorok szinte minden otthoni elektronikus eszközben megtalálhatók.Segítenek az okostelefonok, táblagépek, otthoni készülékek és szórakoztató rendszerek táplálásában a feszültségszintek kezelésével és az interferencia csökkentésével.Az akkumulátorral működő eszközökben, például az okostelefonokban és a vezeték nélküli fejhallgatóban a kondenzátorok meghosszabbítják az akkumulátor élettartamát az energiahatékonyság javításával.A háttérzaj kiszűrésével javítják a hangszórók és a fejhallgató hangminőségét is.A háztartási készülékek, például a TV -k, a mikrohullámok és a mosógépek szintén támaszkodnak ezekre a kondenzátorokra, hogy a teljesítményszintet állandóan tartsák.Megakadályozzák, hogy a feszültségváltozások meghibásodjanak, és segítsék a készülékeket hosszabb ideig tartani és hatékonyabban működni.Kis méretük és képességük mind az AC, mind az egyenáramú teljesítmény kezelésére tökéletessé teszi őket a kompakt és hordozható eszközökhöz való felhasználáshoz.

Orvostechnikai eszközök

Az orvosi berendezéseknek rendkívül pontosnak és megbízhatónak kell lenniük.A nem polarizált kondenzátorokat képalkotó gépekben, szívmonitorokban és még beültetett eszközökben is használják, mint például a szívritmus-szabályozók.Az MRI és a CT szkennerekben a kondenzátorok segítik az energiaeloszlás kezelését, a tiszta és pontos képek biztosításában.A szívmonitorokban kiszűrik az elektromos jeleket, hogy az orvosok pontos leolvasást kapjanak a beteg szívveréséről.A beültetett orvostechnikai eszközöknél a kondenzátoroknak rendkívül megbízhatónak kell lenniük, mivel minden kudarc kockáztathatja a beteg egészségét.Mivel az orvostechnikai eszközök szigorú körülmények között működnek, és gyakran folyamatos energiát igényelnek, a benne használt kondenzátoroknak meg kell felelniük a legmagasabb minőségi és biztonsági előírásoknak.

Energiarendszerek

A megújuló energiaforrások, például a napenergia és a szélenergia, a stabil villamosenergia -áramlásra támaszkodnak.A nem polarizált kondenzátorok segítenek az energiaingadozások simításával és az energia következetes szállításának biztosításával.A napenergia -rendszerekben a kondenzátorok a feszültség stabilizálásával segítik az energiát a napelemekből felhasználható villamos energiává.A szélturbinákban elősegítik az energiateljesítményt, mivel a szélsebesség megváltozik, megakadályozva az energiaellátás hirtelen hullámait vagy csökkenését.A teljesítménystabilitás javításával a kondenzátorok hatékonyabbá és megbízhatóbbá teszik a megújuló energiarendszereket, támogatva a tisztább energiaforrásokra való átmenetet.

Űrrepülés és védelem

A tér és a védelmi technológiák olyan elektronikus alkatrészeket igényelnek, amelyek képesek kezelni a szélsőséges körülményeket, például a magas hőmérsékleteket, az erős rezgést és a sugárzást.A nem polarizált kondenzátorokat műholdakban, repülőgépekben és katonai berendezésekben használják a stabil tápegység és a megbízható jelátvitel biztosítása érdekében.Az űrben, ahol az elektronikus rendszereknek nulla gravitációs és durva környezetben kell működniük, a kondenzátorok segítenek tartani a teljesítményszintet.A katonai felszerelések, például a radar- és rakétavezetési rendszerek szintén függnek a kondenzátoroktól, hogy biztosítsák a pontos kommunikációt és a gyors válaszokat nagynyomású körülmények között.Mivel a kudarc nem választható ezeken a területeken, a repülőgép- és védelemben használt kondenzátoroknak rendkívül tartósnak és tartósnak kell lenniük.

Következtetés

A nem polarizált kondenzátorok megnézése megmutatja, mennyire fontosak az elektronikában.Mind AC, mind DC áramokkal működnek, és jól illeszkednek a magas frekvenciájú környezetbe.Bármely irányba való csatlakozás képessége egyszerűbbé teszi az áramköröket, és segít nekik hosszabb ideig tartani.Mindent megtalálnak, a háztartási eszközöktől a fejlett repülőgép -technológiáig.Ezek a kondenzátorok segítenek annak biztosításában, hogy az elektronikus eszközök zökkenőmentesen és hosszabb ideig működjenek, bizonyítva, hogy kiválóak a modern technológiához.
