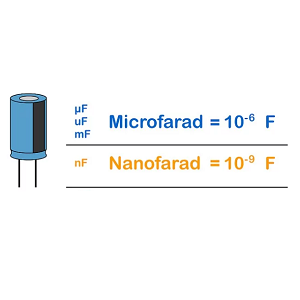

Nanofarádok és mikrofaradok: Átfogó útmutató a kapacitáshoz és a konverziókhoz

Az olyan kis egységek, mint a nanofarádok (NF) és a mikrofarádok (µF) segítenek mérni a kondenzátorok működését.A kondenzátorok olyan alkatrészek, amelyeket szinte minden elektronikus eszközben használnak az elektromosság tárolására és vezérlésére.Ez a cikk azt vizsgálja, hogy mi a nanofarádok és a mikrofarádok, hogyan használják őket az elektronikában, és hogyan lehet váltani ezen egységek között.Látni fogjuk, hogy ezek az egységek hogyan segítik az eszközöket jobb és megbízhatóbb módon.Ezenkívül megismerjük a közös kondenzátorértékeket és azt is, hogyan lehet kiszámítani a váltakozó áramot (AC) használó áramkörökben lévő kondenzátorok hatását, amely elősegíti az elektronikus rendszerek zökkenőmentes működésének biztosítását.

Katalógus

Mi a nanofarád (NF)?

A Nanofarad (NF) egy kis elektromos kapacitás egység.Ez megegyezik egy farad egymilliárdságával (1 NF = 10⁻⁹ F).Ez az egység nagyon fontos az elektronikában, különös tekintettel a kis alkatrészek, például a kondenzátorok kapacitásának mérésére.A kondenzátorok segítenek az elektromos energia tárolásában és felszabadításában, és szinte minden elektronikus eszközben használják őket.A Nanofarad a Nemzetközi Egységek (SI) rendszerének része, amely biztosítja az elektrotechnika pontos és standard méréseit.A kapacitás a kondenzátor képessége egy elektromos töltés tárolására.Annak ellenére, hogy a nanofarád nagyon kicsi, fontos szerepet játszik számos elektronikus áramkörben.Ezek az apró kapacitási értékek elősegítik az elektronikus jelek finomhangolását.A nanofarád kondenzátorokat gyakran használják olyan áramkörökben, amelyek pontos vezérlést igényelnek, például olyan oszcillátorokat, amelyek ismétlődő jeleket hoznak létre, jelfeldolgozó rendszereket, amelyek kezelő adatátvitelt kezelnek, és az időzítési áramkörök, amelyek ellenőrzik az elektronikus műveletek történésének mikor történik.

Az alkalmazásokban a Nanofarad besorolásokkal rendelkező kondenzátorok segítenek az elektronikus eszközöknek jobban és gyorsabban működni.Gyorsan reagálnak az elektromos jelek változásaira, és hatékonyan tárolják a kis mennyiségű töltést.Ezek a kondenzátorok hasznosak a rádiófrekvenciás (RF) áramkörökben, ahol segítenek a jelek küldésében és fogadásában.Megtalálják őket a zajcsökkentő rendszerekben is, amelyek javítják a jelminőséget azáltal, hogy csökkentik a nem kívánt elektromos interferenciát.Egy másik felhasználás az áramellátási áramkörökben, ahol stabilizálják a feszültséget és megvédik az érzékeny elektronikus alkatrészeket a hirtelen feszültségváltozásoktól.Az elektronikus tervezés megkönnyítése érdekében a Nanofarad NF -ként írható az áramköri diagramokban és a műszaki dokumentumokban.Ez a rövidítés segít gyorsan azonosítani a projektek megfelelő kondenzátorait.A megfelelő kondenzátor érték használata fontos, különösen a magas frekvenciájú áramköröknél, ahol még a kis hibák is problémákat okozhatnak.

Mi a mikrofarád (µF)?

A Mikrofarád (µF) az elektromos kapacitás egysége.Ez megegyezik a Farad egymillióságával (1 µF = 10⁻⁶ F).Ezt az egységet általában a nagyobb kondenzátorok kapacitásának mérésére használják.Ezek a kondenzátorok segítenek az elektromos energia tárolásában és felszabadításában olyan eszközökben, mint a tápegységek, audiorendszerek és a jelszűrők.Mivel több töltést tudnak tárolni, mint a kisebb kondenzátorok, a mikrofarad -kondenzátorokat olyan áramkörökben használják, amelyek stabil és megbízható teljesítményt igényelnek.Az elektronikában a mikrofarad -értékekkel rendelkező kondenzátorok szerepet játszanak az áramellátási áramkörökben.Segítik a feszültségváltozások csökkentését és az elektromos kimenet folyamatosan tartását.Ez fontos azokban az eszközökben, amelyek állandó tápegységet igényelnek.

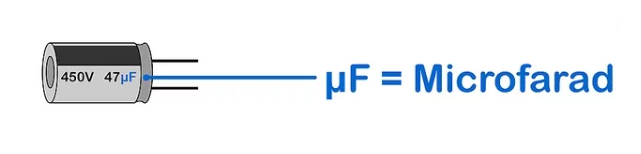

2. ábra

Az audiorendszerekben a mikrofarad kondenzátorokat használják a jelcsatlakozáshoz. Lehetővé teszik, hogy a váltakozó áram (AC) jelek áthaladjanak Az egyenáram (DC) blokkolása, amely elősegíti a tiszta és torzítatlan fenntartást hang.Ezen kondenzátorok nélkül a nem kívánt DC jelek károsíthatják az audio -t felszerelés.A mikrofarad kondenzátorok szintén hasznosak az energiatárolásban rendszerek.A tárolással és elengedéssel segítik az energiaellátás kiegyenlítését energia szükség esetén.Ez hasznos az elektronikus eszközökben, amelyeknek Gyorsan alkalmazkodjon a változó teljesítményigényekhez.A kis eszközöktől a nagyig ipari gépek, ezek a kondenzátorok javítják a hatékonyságot és megbízhatóság.Energiapufferként való hatással, megakadályozzák a hirtelen feszültséget cseppek vagy tüskék, amelyek károsíthatják az érzékeny komponenseket.

A mikrofaráda kondenzátorok egyik leggyakoribb típusa az elektrolit kondenzátor.Ezeket a kondenzátorokat gyakran olyan áramkörökben találják meg, amelyek a váltakozó áramot (AC) egyenáramra (DC) konvertálják.Ez a konverzió sok elektronikus eszközhöz szükséges, mivel a legtöbb DC teljesítményen működik.A mikrofarád kondenzátorok ezekben az áramkörökben segítenek biztosítani a sima és stabil teljesítményáramot, ami fontos az elektronikus alkatrészek megfelelő működéséhez.Ezenkívül meghosszabbítják az eszközök élettartamát azáltal, hogy csökkentik az elektromos alkatrészek stresszét.Az azonosítás megkönnyítése érdekében a mikrofaráda kondenzátorokat kapacitási értékükkel, például egy mikrofaradhoz 1 μF -mel jelölik meg.Ez a jelölés segít kiválasztani a megfelelő kondenzátort az áramkörökhöz.A megfelelő kondenzátor érték használatához szükséges az áramköri hibák vagy hibák elkerülése.A standard címkézés és a mikrofaráda kondenzátorok szerepének megértésével megbízható elektronikus rendszereket készíthet és készíthet számos alkalmazásra.

Farad és kapacitív mérések

A Farad (F) a hivatalos kapacitási egység az egységek nemzetközi rendszerében (SI).Segít megmérni, hogy a kondenzátorok mekkora elektromos töltést tárolhat.A FARAD -t az egyenlet alapján határozzuk meg:

Ebben a képletben, C a kapacitást jelenti a Farads -ban, Q képviseli a töltést a coulombokban, és V a feszültség volt a feszültségben.A kondenzátor kapacitása egy Farad -ra vonatkozik, ha egy coulomb töltésének tárolása feszültségét egy feszültséggel növeli.Ez azt jelenti, hogy a Farad méri, hogy a kondenzátor mennyire képes tartani és felszabadítani az elektromos energiát.Az egyik Farad azonban egy nagyon nagy egység, ami nem praktikus a mindennapi elektronika számára.Ha egy kondenzátornak egy Farad kapacitása lenne, akkor túl nagy lenne, hogy illeszkedjen a legtöbb elektronikus eszközhöz.Ehelyett használjon kisebb egységeket, mint például a mikrofarádok (µF), a nanofarádok (NF) és a Picofarads (PF).Ezek a kisebb egységek megkönnyítik a kompakt és hatékony elektronikus áramkörök megtervezését anélkül, hogy túl sok helyet foglalnának el.Ezen alegységek felhasználásával a kondenzátorok különböző méretben épülhetnek be, hogy megfeleljenek a meghatározott igényeknek.Akár kis mobiltelefonokban, akár nagy teljesítményrendszerekben, a kondenzátorok elősegítik a feszültségváltozások simítását, a nem kívánt zaj kiszűrését és az áramkörök védelmét a hirtelen feszültség tüskéktől.

Annak ellenére, hogy a legtöbb elektronikus eszköz kondenzátorokat használ mikrofarad vagy nanofarád értékekkel, a Farad továbbra is fontos a speciális alkalmazásokban.Az egyik példa a szuperkapacitorok, amelyek nagyon magas kapacitási értékekkel rendelkeznek.Ezeket a szuperkondenzátorokat elektromos járművekben használják, ahol gyors energiát és megújuló energiarendszereket biztosítanak, ahol elősegítik az energiaellátás stabilizálását.Mivel gyorsan fel tudnak tölteni és kisülni, a szuperkondenzátorok hasznosak a nagy energiaigény hatékony kezelésében.A Farad és annak kisebb egységeinek megértése segít kiválasztani a megfelelő kondenzátorokat a különböző elektronikus tervekhez.A megfelelő kapacitási érték kiválasztásával biztosíthatja, hogy az eszközök zökkenőmentesen és megbízhatóan működjenek.Erre az ismeretekre van szükség a jobb és hatékonyabb elektronikus rendszerek fejlesztéséhez a különböző iparágakban.

Nanofarád a mikrofaráda konverziós táblázathoz

A különféle nanofarad -méréseket ábrázoló táblázat mikrofarádokká alakítva.

Nanofarad (NF)	Mikrofarád (µF)
0,01 NF	0,00001 µF
0,1 NF	0,0001 µF
1 NF	0,001 µF
2 NF	0,002 µF
3 NF	0,003 µF
4 NF	0,004 µF
5 NF	0,005 µF
6 NF	0,006 µF
7 NF	0,007 µF
8 NF	0,008 µF
9 NF	0,009 µF
10 NF	0,01 µF
20 NF	0,02 µF
30 NF	0,03 µF
40 NF	0,04 µF
50 NF	0,05 µF
60 NF	0,06 µF
70 NF	0,07 µF
80 NF	0,08 µF
90 NF	0,09 µF
100 NF	0,1 µF
200 NF	0,2 μF
300 NF	0,3 μF
400 NF	0,4 μF
500 NF	0,5 μF
600 NF	0,6 μF
700 NF	0,7 μF
800 NF	0,8 μF
900 NF	0,9 μF
1 000 NF	1 µF
2 000 NF	2 µF
3 000 NF	3 µF
4 000 NF	4 µF
5 000 NF	5 µF
6 000 NF	6 µF
7 000 NF	7 µF
8 000 NF	8 µF
9 000 NF	9 µF
10 000 NF	10 µF

Hogyan konvertálhatjuk a nanofarádokat mikrofarádokká?

Az elektronikában fontos feladat a kapacitási értékek a nanofarádokból (NF) mikrofarádokká (µF).Segít kiválasztani az áramkörök megfelelő kondenzátorait, biztosítva, hogy az alkatrészek megfelelően működjenek.Különböző mérőegységeket használnak a kapacitás leírására, ezért az áramköri diagramok olvasásakor, az alkatrészek megrendelése vagy a kondenzátorok cseréje az elektronikus eszközök cseréjekor annak megértése, hogyan kell váltani.

Átalakítási módszer

A nanofarádok mikrofarádokká történő konvertálásához emlékeznie kell egy egyszerű szabályra:

Ez azt jelenti, hogy a kapacitási értéket nanofarádokról mikrofarádokra változtatva egyszerűen osztja meg az 1000 -et. Ez a módszer biztosítja a pontosságot és a következetességet, ha különböző kondenzátorértékekkel dolgozik különböző elektronikus alkalmazásokban.Tegyük fel, hogy van egy 5000 NF feliratú kondenzátor, és mikrofarádokká kell konvertálnia:

Tehát 5000 nf egyenlő 5 μF -vel.Az egyszerű megosztási szabály követésével minden nanofarád értéket gyorsan konvertálhat mikrofarádokká zavartság nélkül.A konverzió oka az egységek (SI) nemzetközi rendszerében alkalmazott metrikus előtagok meghatározásában rejlik:

• Mikro (µ): 10⁻⁶ Farads (egy millió farad).

• Nano (n) 10⁻⁹ Farads (egy milliárd farad).

Mivel az egyik mikrofarad (1 µF) egyenlő 1000 nanofarád (1000 nf), az átalakítás egy egyszerű 1000: 1 arányt követ.Ez megkönnyíti a számításokat, és segít elkerülni a hibákat, amikor a különféle kapacitási egységek között vált.Ez az átalakítás nagyon hasznos az elektronikában, különösen akkor, ha a kondenzátor értékeit az áramköri diagramokon olvassa, vagy különböző címkézési rendszerekkel dolgozzon.Egyes gyártók felsorolják a kapacitást a nanofarádokban, míg mások mikrofarádákat használnak.Az, hogy az ezen egységek közötti váltás képes megakadályozni a hibákat az alkatrészek kiválasztásakor.Erre a tudásra is szükség van a kondenzátorok cseréjekor is.Ha egy áramkör 0,47 µF -et igényel, de a rendelkezésre álló kondenzátort 470 nf jelölik, akkor tudjuk, hogy 470 NF = 0,47 µF lehetővé teszi a megfelelő alkatrész magabiztos használatát.Az egyszerű átalakítás elsajátításával biztosíthatja a kondenzátorok megfelelő kiválasztását, fenntarthatja az áramköri funkciókat és megakadályozhatja az elektromos hibákat mind a kis elektronikus eszközökben, mind az összetett ipari rendszerekben.

Kapacitási konverziós képletek

Az elektronikában nagyon fontos annak megértése, hogy miként lehet átalakítani a kapacitási értékeket a különböző egységek között.Az áramkörök tervezésekor mások gyakran különféle egységekben, például nanofarádok (NF) és mikrofarádok (µF) címkével ellátott kondenzátorokkal dolgoznak.Az ezen egységek közötti váltás ismerete elősegíti a megfelelő alkatrészek kiválasztását és az elektronikus rendszerekben való megfelelő használatát.A kapacitás annak mérése, hogy mekkora elektromos töltést tud tárolni a kondenzátorok számára.Mivel a kondenzátorok sokféle méretben kaphatók, különböző egység előtagokkal vannak ellátva, hogy értékeiket könnyebben olvashassák és felhasználhassák.A nanofarádok (NF) és a mikrofarádok (µF) közötti konvertálásra való képesség szükség van az elektronikus áramkörök tervezésére, elemzésére és hibaelhárítására.

A kapacitási érték megváltoztatásához Nanofarádok (NF) -hoz Mikrofarádok (µF), szorozzuk meg a nanofarádok számát 0,001 -rel.Ennek oka az, hogy 1 mikrofarad egyenlő 1000 nanofaráddal.A konverziós képlet:

Példa, ha van egy 2200 NF kondenzátora, és azt akarja, hogy mikrofarádokká alakítsa:

Tehát 2200 nf megegyezik 2,2 µF -vel.

A kapacitási érték konvertálásához Mikrofarádok (µF) -hoz Nanofarádok (NF), Szorozzuk meg a mikrofarádok számát 1000 -rel. Mivel 1 mikrofarád 1000 nanofarádot tartalmaz, ez az egyszerű szorzás segít az ekvivalens érték gyors megtalálásában.A konverziós képlet:

Példa, ha van egy 4,7 μF -es kapacitási kondenzátor, és azt szeretné konvertálni nanofarádokká:

Tehát a 4,7 µF 4700 nf -vel egyenlő.

Ezek az egyszerű képletek megkönnyítik a különböző kapacitási értékekkel való együttműködést.Számos áramköri diagram, adatlap és alkatrész címkéi különféle egységeket használnak, így a gyors és pontos konverziók segítenek a megfelelő kondenzátor kiválasztásában az alkatrészek cseréjekor vagy frissítéséhez, az áramköri diagramok elolvasása és értelmezése különböző egységjegyzésekkel, biztosítva a megfelelő áramköri funkciókat a helyes kapacitási értékkel, a megfelelő kapacitási értékkel,és megakadályozza azokat a hibákat, amelyek hibás működést vagy hatékonyságot eredményezhetnek.Ezeknek a konverzióknak az elsajátításával bárki, aki az elektronikával dolgozik, magabiztosan kezelheti a hatékonyan és megbízhatóan működő kondenzátorokat és tervezési áramköröket.Akár kis elektronikus eszközökön, akár nagy elektromos rendszereken dolgozik, ezek az egyszerű számítások biztosítják az áramkör kialakításának és teljesítményének pontosságát.

Konverziós technikák alkalmazása a gyakorlati forgatókönyvekben

A kapacitási értékek a nanofarádokból (NF) mikrofarádokká (µF) konvertálása az elektronikában gyakori feladat.Számos elektronikus alkatrészt, különösen a kondenzátorokat, a gyártótól vagy a régiótól függően különböző egység előtagokkal jelölik.Néhány áramköri diagramok és műszaki specifikációk felsorolják a kapacitási értékeket a mikrofarádokban, míg mások nanofarádokat használnak.Annak biztosítása érdekében, hogy a megfelelő kondenzátort használják egy áramkörben, képesnek kell lennie arra, hogy könnyen konvertáljon ezen egységek között.Ez a képesség elősegíti a hibák megelőzését, biztosítja az alkatrészek közötti kompatibilitást, és lehetővé teszi a sima áramköri funkciókat.Akár új áramkör megtervezése, a meglévő hibaelhárítása, akár a kondenzátorok cseréje, a nanofarádok és a mikrofarádok közötti gyors és pontos átalakítások segítenek fenntartani az elektronikus rendszerek hatékonyságát és megbízhatóságát.

Az egyik általános forgatókönyv, ahol a kapacitás -átalakításra van szükség, a nagyobb kapacitási értékekkel való munka esetén.Tegyük fel, hogy van egy 2000 nanofarád (NF) feliratú kondenzátor, de az áramköri rajz meghatározza, hogy a szükséges kapacitásnak mikrofarádokban (µF) kell lennie.Annak ellenőrzéséhez, hogy ez a kondenzátor megfelelő -e, az értékét mikrofarádokká kell konvertálni.Az NF µF -re történő átalakításának képlete egyszerű: ossza meg a kapacitást a nanofarádokban 1000 -rel. A képlet alkalmazásával kiszámoljuk a 2000 NF ÷ 1000 = 2 µF -et.Ez azt jelenti, hogy a 2000 NF kapacitási kondenzátor 2 μF -vel egyenértékű, és bármilyen áramkörben felhasználható, amely 2 μF kondenzátort igényel.Ez a gyors átalakítás lehetővé teszi az alkatrész -specifikációk ellenőrzését és annak biztosítását, hogy a megfelelő kondenzátor megválasztja -e az áramkört.

Egy másik példa a kisebb kapacitási értékek konvertálása a nanofarádokból mikrofarádokká.Tegyük fel, hogy van egy kondenzátora, amelynek kapacitása 750 nf, de az áramkörnek megköveteli, hogy az érték µF -ben legyen a kompatibilitás érdekében.Ugyanazon konverziós képlet felhasználásával 1000 -rel osztjuk a 750 NF -et, ami 0,75 µF -t eredményez.Ez megerősíti, hogy a 750 NF feliratú kondenzátor megegyezik a 0,75 μF jelöléssel.Ez az egyszerű, de hatékony módszer segít elkerülni a zavart a kondenzátorok kiválasztása vagy cseréje során, biztosítva, hogy a megfelelő értékeket használják az áramkör hatékonyságának és stabilitásának fenntartására.

Ezen átalakítások megértése és alkalmazása fontos, mivel a kapacitási értékeket gyakran különféle egységekben fejezik ki a különféle műszaki dokumentumok és áramköri diagramok között.Egy olyan adatlapmal való munka, amely felsorolja a kondenzátor értékeit a nanofarádokban, de az áramkör mikrofarádákat használ, tudva, hogyan lehet konvertálni a kettő között, biztosítja, hogy a helyes összetevők kiválasztódjanak.Ez a tudás hasznos a kondenzátorok különböző beszállítóktól történő megrendelése során.Azokban az esetekben, amikor egy adott kondenzátor érték nem érhető el, az ezen egységek közötti konvertálás lehetővé teszi a megfelelő alternatívát egyenértékű kapacitással, megakadályozva az áramköri összeszerelés vagy a javítás késleltetését.A kapacitási konverziós technikák elsajátítása, az elektronikus áramkörök pontosságának, kompatibilitásának és megbízhatóságának biztosítása.A nanofarádok és a mikrofarádok közötti átalakítás elősegíti az áramköri hibák megelőzését, a költséges hibák elkerülését és a sima elektronikus teljesítmény biztosítását.Akár egyszerű elektronikus eszközökön, akár összetett ipari áramkörökön dolgozik, az egységek közötti gyors és pontos váltás ismerete egy értékes készség, amely javítja az elektronikus tervezés és a hibaelhárítás hatékonyságát és pontosságát.

Standard kapacitási értékek és e-sorozat

Az elektronikában a kondenzátorok sokféle értékben vannak, de nem minden lehetséges értéket gyártanak.Ehelyett a kondenzátor értékei az E-sorozatnak nevezett szabványosított rendszert követik.Ez a rendszer elősegíti, hogy a kondenzátorok logikai és gyakorlati értékekben elérhetőek legyenek, megkönnyítve az áramkörök megfelelő alkatrészeinek kiválasztását.Az e-sorozat olyan értékeket rendez, amelyek lefedik a pontosság és a tolerancia különböző szintjeit, lehetővé téve az elektronikus eszközök megbízható működését anélkül, hogy végtelen sokféle alkatrészértéket igényelnének.

Az e-sorozat egy olyan rendszer, amely strukturált módon szervezi az alkatrészek értékeit, minden évtizedet (az értékek tartománya 1-10, 10-100 és így tovább) egy meghatározott számú előnyben részesített értékre osztva.Ezeket az értékeket logaritmikus skála segítségével választják meg, ami azt jelenti, hogy a sorozat minden lépése az előző értékhez képest.A különféle e-sorozatú csoportok léteznek, hogy megfeleljenek az elektronikus alkatrészek különböző szintjeinek.Minél több érték van egy sorozat évtizedenként, annál szigorúbb a tolerancia és annál pontosabb az alkatrészek.

E3 sorozat: 3 évtizedenként 3 értéket tartalmaz, és ± 40%-os nagy toleranciájú alkatrészekre használják.Ezeket olyan alkalmazásokban használják, ahol nagy pontosságra nincs szükség.

E6 sorozat: Évtizedenként 6 értéket tartalmaz, és ± 20% -os toleranciával rendelkező komponensekhez használják.Ez a sorozat kiegyensúlyozza a költségeket és a pontosságot, és általában megtalálható az elektronikában.

E12 sorozat: Tartalmaz 12 értéket évtizedenként, és ± 10% -os toleranciával rendelkező komponensekhez használják.A pontosabb elektronikus alkalmazásokhoz részesül.

E24 sorozat: Évtizedenként 24 értéket tartalmaz, és ± 5% -os toleranciával rendelkező alkatrészekhez tervezték.Az ipari és speciális elektronikában használják.

E48 sorozat: 48 értéket tartalmaz évtizedenként, és ± 2% toleranciát támogat.Nagy pontosságú alkalmazásokhoz, például kommunikációs eszközökhöz alkalmas.

E96 sorozat: 96 értéket tartalmaz évtizedenként, és ± 1% -os toleranciát támogat.Ezt a sorozatot a precíziós elektronikában használják, ahol az összetevők értékeinek nagyon pontosnak kell lenniük.

E192 sorozat: 192 évtizedenként 192 értéket tartalmaz, és olyan alkatrészekre használják, amelyek rendkívül szoros toleranciájúak, ± 0,5%, ± 0,25%vagy ± 0,1%.Ezek a kondenzátorok nagyszerűek a fejlett technológiákban és a precíziós mérnöki projektekben.

Például az E6 sorozaton belül az előnyben részesített kondenzátorértékek tartalmazzák a 10, 15, 22, 33, 47 és 68.-Ez a rendszer biztosítja, hogy kiválaszthassa a legmegfelelőbb kondenzátorértéket anélkül, hogy minden lehetséges számot megkövetelne, így az alkatrészek kiválasztása egyszerűbbé és hatékonyabbá válik.

A kapacitív reaktancia kiszámítása AC áramkörökben

A kapacitív reaktancia megértése fontos az AC áramkörökkel való munka során.A kondenzátorok nem viselkednek ugyanúgy az AC áramkörökben, mint a DC áramkörökben.A töltés egyszerű tárolása helyett a váltakozó áram (AC) áramlását oly módon ellenzi, hogy a jel frekvenciájától függ.Ezt az ellenzéket kapacitív reaktancia (XₐₙₐₜₕC) néven ismerték.Az ellenállással ellentétben, amely állandó marad, a kapacitív reaktancia az AC jel frekvenciájától és a kondenzátor kapacitásától függően megváltozik.A kapacitív reaktancia kiszámításának megtanulása elősegíti a megfelelően működő áramkörök kialakítását olyan alkalmazásokban, mint például a jelszűrés, az impedancia illesztése és a fázisváltás.A kondenzátor kapacitív reaktanciája egy AC áramkörben kiszámítható a képlet segítségével:

ahol XC a kapacitív reaktancia (ohm, ω), f az AC jel frekvenciája (Hertz, Hz -ben mérve), C a kapacitás (Farads -ban mérve, F), és π (PI) egy matematikai állandó, körülbelül 3,14159.

Ez a képlet azt mutatja, hogy a kapacitív reaktancia fordítottan arányos mind a gyakorisággal, mind a kapacitással.Gyakorlati szempontból, amikor a frekvencia növekszik, a kapacitív reaktancia csökken, lehetővé téve, hogy több AC áthaladjon a kondenzátoron.Hasonlóképpen, amikor a kapacitás növekszik, a reaktancia is csökken, azaz a kondenzátor lehetővé teszi az AC nagyobb áramlását.Ez a kapcsolat fontos az áramkör tervezésében, különösen olyan alkalmazásokban, mint például a szűrés, a kapcsolás és az impedancia illesztés, ahol a kondenzátorok szerepet játszanak a jeláramlás és a rendszer teljesítményének ellenőrzésében.

Mivel a legtöbb áramkörben használt kondenzátor kapacitási értékekkel rendelkezik Mikrofarádok (µF) vagy Nanofarádok (NF), fontos, hogy ezeket az értékeket a képlet alkalmazása előtt Farads -ra (F) alakítsuk át.A konverziós szabályok:

• 1 µF = 1 × 10⁻⁶ F (egy mikrofarad megegyezik a Farad egymilliójának).

• 1 NF = 1 × 10⁻⁹ F (egy nanofarád megegyezik a Farad egy milliárdságával).

A számítások elvégzése előtt mindig fejezze ki a kapacitást Farads -ban a pontosság biztosítása érdekében.

Példa számítások: A frekvencia és a kapacitás hatása

Kapacitív reaktancia különböző frekvenciákon

Vegyük figyelembe a 100 NF (0,1 µF vagy 0,1 × 10⁻⁶ F) kapacitási kondenzátort, és számoljuk ki a kapacitív reaktanciáját különböző frekvenciákon:

1. 50 Hz -en:

2. 1 kHz -en (1000 Hz):

3. 10 kHz -en (10 000 Hz):

Ezek az eredmények azt mutatják, hogy a frekvencia növekedésével a kapacitív reaktancia csökken.Ez azt jelenti, hogy magasabb frekvenciákon a kondenzátor lehetővé teszi, hogy több AC áthaladjon, így az elektronikus áramkörökben hatékony, nagy áteresztőképességű szűrő.

Kapacitív reaktancia különböző kapacitási értékekkel

Most nézzük meg, hogyan változik a kapacitív reaktancia különböző kondenzátorok használatakor, tartva a frekvenciát állandóan 1 kHz -en (1000 Hz):

1. 10 NF (0,01 µF vagy 0,01 × 10⁻⁶ F) esetén:

2. 1 µF (1 × 10⁻⁶ F) esetén:

3. 10 µF (10 × 10⁻⁶ F) esetén:

Ezek a számítások azt mutatják, hogy a kapacitás növekedésével a kapacitív reaktancia csökken.Ez azt jelenti, hogy a nagyobb kondenzátorok lehetővé teszik a több váltakozó áramot, ami hasznos olyan alkalmazásokban, mint a tápegység szűrése, ahol a kondenzátorok segítik a feszültség ingadozásának simítását.

Hatások az áramkör teljesítményére

Frekvencia-szűrők: A kondenzátorok szerepet játszanak a frekvenciaszűrő alkalmazásokban, különösen az alacsony áteresztőképességű és a magas áteresztőképességű szűrők tervezésében.A nagy áteresztőképességű szűrő lehetővé teszi a magas frekvenciájú jelek átadását, miközben blokkolja az alacsony frekvenciájú jeleket, így hasznos lehet az olyan alkalmazásokban, mint az audio kiegyenlítés és a jelfeldolgozás.Ezzel szemben az alacsony áteresztőképességű szűrő lehetővé teszi az alacsony frekvenciájú jeleket, miközben enyhíti a nagyobb frekvenciákat a jelek simításában és a tápegységek zajának csökkentésében.A kapacitási érték gondos kiválasztásával finomíthatja ezen szűrők küszöbfrekvenciáját, ellenőrizve, hogy mely frekvenciák megengedettek vagy elnyomottak.Ezt az elvet széles körben alkalmazzák az audiorendszerekben, a rádiók és a kommunikációs eszközökben, ahol pontos frekvenciavezérlésre van szükség a jelátvitelhez és a vételhez.

Impedancia -illesztés: AC áramkörökben az impedancia -illesztés fontos az energiaátvitel maximalizálása és a jel visszaverődésének vagy veszteségének minimalizálása érdekében.Az nem megfelelő impedancia nem hatékony energiaátvitelhez, jel lebomlásához és nem kívánt interferenciához vezethet, különösen a nagyfrekvenciás alkalmazásokban.A kondenzátorok elősegítik a megfelelő impedancia -illesztést azáltal, hogy beállítják az áramkör impedanciájának reaktív komponensét, biztosítva az optimális jeláramot.Ez a technika fontos a rádiófrekvenciás (RF) áramkörökben és az audio elektronikában, ahol a következetes jel erősségének és egyértelműségének fenntartása szükséges.A megfelelően illeszkedő impedancia javítja az antennák, az átviteli vezetékek és az erősítők hatékonyságát, javítva az áramkör teljes teljesítményét és stabilitását.

Fázisváltás: A kondenzátorok egyik egyedi tulajdonsága az AC áramkörökben az, hogy képesek egy váltakozó áramjel fázisát 90 fokkal elmozdítani.Egy tisztán kapacitív áramkörben az áram egy ciklus negyedévével vezeti a feszültséget, ezt a viselkedést stratégiailag alkalmazzák a különféle elektronikus alkalmazásokban.Ez a fázisváltó tulajdonság nagyszerű az oszcillátorokban, ahol a kondenzátorok segítenek stabil hullámformák előállításában az órák és a jelfeldolgozó áramkörök számára.A motorvezérlő áramkörökben is felhasználják a szükséges fáziskülönbség létrehozásához bizonyos típusú elektromos motorok indításához és futtatásához.A kondenzátorok fázisváltáshoz történő kihasználásával hatékonyabb jelfeldolgozó és vezérlő rendszereket tervezhet széles körben.

Általános hibák a nanofaradban a mikrofarádok átalakításához

Mivel a kondenzátorokat általában különböző egységek felhasználásával jelölik, a köztük lévő konvertálás helyes módja biztosítja a pontos áramkör -tervezést és a megfelelő alkatrészek kiválasztását.Ugyanakkor még a konverziós folyamat kis hibái is komoly problémákat okozhatnak az elektronikus áramkörökben.A kapacitási értékek hibái helytelen jelfeldolgozást, instabil tápellátási szabályozást és akár teljes áramköri meghibásodást eredményezhetnek.E problémák elkerülése érdekében fontos, hogy tisztában legyenek az NF és a µF konverziók során elkövetett általános hibákkal és azok elkerülésére.

A helyes konverziós tényező betartása

Az NF µF -re történő konvertálásának egyik legfontosabb szempontja a helyes konverziós tényező használata.Az alapvető szabály:

1µF = 1000NF

Ez azt jelenti, hogy a nanofarádok mikrofarádokká történő átalakításához 1000 -rel kell osztani. Hasonlóképpen, hogy a mikrofaradokat nanofarádokká alakítsák, szaporodni 1000 -rel. Egy gyakori hiba akkor jelentkezik, amikor helytelen konverziós tényezőt használnak.Néhány ember tévesen osztja meg 100 vagy 10 000 -et az 1000 helyett, ami teljesen rossz kapacitási értékeket eredményez.Például, ha 4700 NF -je van, és tévesen osztja el a 100 -at az 1000 helyett, akkor a megfelelő 4,7 µF helyett 47 µF -t kapna.Egy ilyen hiba súlyos eltéréseket okozhat az áramkör teljesítményében, instabilitást vagy helytelen szűrési jellemzőket okozva.

A hiba elkerülése érdekében mindig ellenőrizze a konverziós tényezőt a számítások elvégzése előtt.Ha nem biztos, olvassa el a szokásos kapacitási konverziós táblákat, vagy használjon számológépet az eredmény ellenőrzéséhez.A várható válasz szellemi becslésének szokása szintén elősegítheti a hibákat.Ha olyan érték konvertálása, mint például 1000 NF, akkor már számíthat arra, hogy az eredmény 1 µF lesz, és az ehhez való eltérésnek meg kell emelnie a piros zászlót.

Pontos tizedes elhelyezés

A tizedes elhelyezés a kapacitás átalakításának másik főbb forrása.Mivel az NF -tól µF konverzió 1000 -rel való osztást magában foglalja, a tizedes pont három helyet balra kell mozgatnia.A tizedes pont helytelen elhelyezése teljesen pontatlan kapacitási értékeket eredményezhet.Például fontolja meg az 5000 NF konvertálását mikrofarádokká:

5000 NF ÷ 1000 = 5 µF

Ha a decimális helytelenül helyezkedik el, akkor az eredmény helytelenül 0,005 µF vagy 500 µF formátumban lehet írni, amelyek mindkettő teljesen helytelen.Az ilyen helytelen értékek felhasználása az áramkörben komoly problémákat okozhat, például az oszcillátorok időzítési hibáit, a szűrők helytelen frekvenciaválaszát, és a tápegység áramkörében a túlzott vagy elégtelen teljesítményszabályozást okozhatja.Az ilyen hibák elkerülése érdekében mindig ellenőrizze az átalakítást az eredmény nagyságának ellenőrzésével.Ha egy értéket konvertál ezerben, akkor az eredménynek teljes számban vagy tizedesjegyben kell lennie, ha az 1000 nf alatti értékeket konvertálja, az eredménynek tizedesnek kell lennie 1 µF alatt.A konverziós képlet leírása és a válasz véglegesítése előtt gondosan elhelyezve a tizedes értéket, segíthet csökkenteni a hibákat.

Az egységkonzisztencia fenntartása

Az áramkör számításának sok hibája következik be, mert a különböző kapacitási egységeket megfelelő átalakítás nélkül keverik.Időnként tévesen végez számításokat az NF és µF értékeinek felhasználásával, felcserélhetően anélkül, hogy először egy közös egységgé alakítanák őket.Például, ha egy áramkörnek két kondenzátor, egy 220 NF és egy 0,47 µF teljes kapacitása szükséges, akkor csak akkor adhatók hozzá, ha mindkettő ugyanabban az egységben van.Mivel 0,47 µF = 470 nf, a teljes kapacitás a következő:

220 NF+470 NF = 690 NF

Ha tévesen hozzáadja a 220 NF + 0,47 µF -et közvetlenül, feltételezve, hogy 0,47 µF = 0,47 nf, akkor helytelen eredményt kaphat 220,47 NF, ami teljesen helytelen.Az ilyen téves számítások helytelen komponensek kiválasztásához vezethetnek, befolyásolva az áramkör teljes viselkedését.Ezeknek a hibáknak a megakadályozása érdekében mindig konvertálja az összes értéket ugyanazon egységre, mielőtt a számításokat elvégzi.A kapacitások hozzáadása vagy összehasonlításakor válasszon egy következetes egységet, akár NF, akár µF, és ellenőrizze, hogy az összes érték megfelelően átalakuljon.

Pontosság és kerekítési megfontolások

A kondenzátor értékei gyakran nagy pontosságot igényelnek, különösen az időzítési áramkörökben, a frekvenciaszűrőkben és a nagysebességű jel-alkalmazásokban.A kerekítési hibák befolyásolhatják az áramkör teljesítményét.Például, ha egy 749 NF feliratú kondenzátorral dolgozik, akkor az egyszerűség érdekében csábító lehet, hogy 0,7 µF -re kerekítse.A pontosabb konverzió azonban 0,749 µF.Lehet, hogy a kis különbség nem számít az alacsony pontosságú áramkörökben, de a nagyfrekvenciás alkalmazásokban vagy a precíziós időzítési áramkörökben észrevehető eltéréseket okozhat a teljesítményben.

Vegye figyelembe az időzítő áramkört egy adott kapacitási értékkel rendelkező kondenzátor használatával a frekvencia meghatározásához.Ha a kondenzátor értékét helytelenül lekerekítik, akkor az áramkör oszcillációs frekvenciája eltolódhat, befolyásolva a jelek időzítését.Hasonlóképpen, a rádiófrekvenciás (RF) alkalmazásokban a kondenzátor értékeiben a kis kerekítési hibák megváltoztathatják a jelátviteli és a vételi jellemzőket, ami csökkentett hatékonyságot vagy interferenciát eredményez.Az ilyen problémák elkerülése érdekében tartsa be a teljes pontosságot a számítások során, és szükség esetén csak az utolsó lépésben kerekítse.Használjon standard kondenzátorértékeket az E-sorozatból, hogy biztosítsa a kompatibilitást a rendelkezésre álló összetevőkkel.Ellenőrizze a gyártó specifikációit annak biztosítása érdekében, hogy az áramkörben használt tényleges kondenzátor érték megfelel a kiszámított követelménynek.

A kondenzátorok szerepe az elektronikus áramkörökben

A kondenzátorok olyan szerepek széles skáláját játsszák, amelyek hozzájárulnak az elektronikus eszközök megfelelő működéséhez.Ezeket a kicsi, mégis erőteljes alkatrészeket úgy tervezték, hogy az elektromos energiát tárolják és kezeljék, és így fontos az áramkörökben, amelyek energiastabilitást, jelfeldolgozást vagy frekvencia -szabályozást igényelnek.A kondenzátorok szinte minden elektronikus eszközben megtalálhatók, az okostelefonoktól és a számítógépektől a televíziókig és az ipari gépekig.Az elektromos energia feltöltésére és kisülésére való képességük sokféle alkalmazáshoz hasznossá teszi őket, mindegyikre szükségük van bizonyos típusú kondenzátorokra, gondosan kiválasztott kapacitási értékekkel.Az elektronikus áramkörök megtervezéséhez, karbantartásához és hibaelhárításához kulcsfontosságú annak megértése, hogy a kondenzátorok hogyan működnek különböző szerepekben.

Energiatárolás és feszültség stabilizációja

A kondenzátorok egyik legfontosabb funkciója az elektromos energia tárolása és a feszültségszintek stabilizálása.Ebben a szerepben a kondenzátorok úgy viselkednek, mint apró, újratölthető akkumulátorok, ideiglenesen elektromos töltést tartanak, és szükség esetén felszabadítják.Ez a funkció nagyszerű az áramellátási áramkörökben, ahol a kondenzátorok elősegítik a folyamatos feszültség kimenetet, még akkor is, ha az áramforrás ingadozik, vagy az elektromos terhelés hirtelen megváltozik.

Például a számítógépes tápegységekben a kondenzátorok nagy szerepet játszanak annak biztosításában, hogy a CPU, a memória chipek és más érzékeny alkatrészek stabil tápegységet kapjanak.Ha a feszültség hirtelen csökken vagy tüskék, a kondenzátorok felszabadítják a tárolt energiát az ingadozás kompenzálására, megakadályozva a rendszer összeomlását vagy hibás működését.Hasonlóképpen, a kamera villogásakor a kondenzátorok az elektromos energiát tárolják, és egy gyors robbantással engedik fel, hogy a gomb megnyomásakor a vaku bekapcsolása érdekében.Ez az energiatároló funkció az autóipari elektronikában is fontos.A modern autók számos elektronikus rendszert használnak, mint például a GPS, az érzékelők és az infotainment kijelzők, amelyek mindegyike stabil energiát igényel.A kondenzátorok biztosítják, hogy a jármű elektromos rendszere zökkenőmentesen működjön, még akkor is, ha az energiaigény gyors változásai vannak, például amikor a légkondicionáló vagy a fényszórók be vannak kapcsolva.

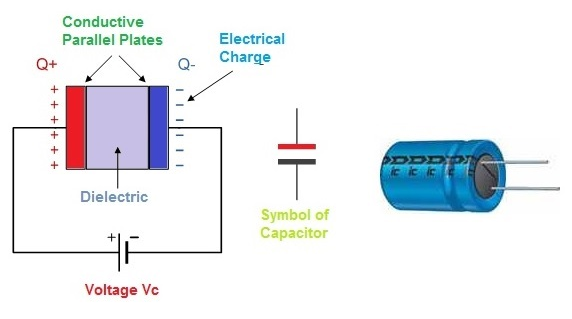

3. ábra

A zajszűrő és simító kimenetek

A kondenzátorok másik funkciója az elektromos zaj és a simító feszültség kimenetek kiszűrése.Az elektromos zaj nem kívánt interferencia, amely torzíthatja a jeleket és befolyásolhatja az áramkör teljesítményét.Az áramellátási áramkörökben a kondenzátorok segítenek kiküszöbölni az ingadozásokat és a feszültség tüskéket, amelyek akkor fordulnak elő, amikor az AC (váltakozó áram) DC -ként alakulnak át (közvetlen áram).Kondenzátorok nélkül a konvertált egyenáramú teljesítmény továbbra is tartalmazhat kis hullámokat az AC feszültségből, ami érzékeny áramkörök instabil működéséhez vezet.

Például az audio elektronikában a kondenzátorokat használják a tápegységekből származó zaj kiszűrésére a tiszta, kiváló minőségű hang biztosítása érdekében.Kondenzátorok nélkül az energiaingadozások nemkívánatos zümmögést vagy zümmögést okozhatnak a hangszórókban és a mikrofonokban.Hasonlóképpen, az orvostechnikai eszközökben, például az EKG -gépekben és a hallókészülékekben a kondenzátorok szerepet játszanak a teljesítményjelek tisztaságának megőrzésében, a pontos leolvasások és a hangkimenet biztosítása érdekében.A kondenzátorok elősegítik az elektromágneses interferencia (EMI) és a rádiófrekvencia -interferencia (RFI) megelőzését is, amelyek a közeli elektromos eszközökből vagy rádiójelekből származhatnak.Ez fontos a kommunikációs rendszerekben, a vezeték nélküli eszközökben és az érzékeny műszerekben, ahol az interferencia adatvesztést vagy jel lebomlást okozhat.

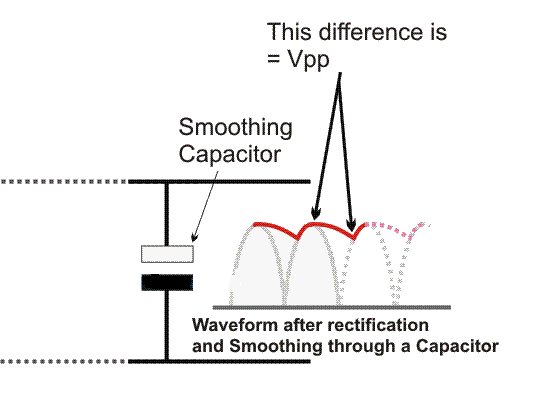

4. ábra: A zajszűrési és simító kimenetek

Jel kapcsolás és leválasztás

A kondenzátorokat széles körben használják a jelcsatlakozáshoz és a leválasztáshoz, ami elősegíti az elektromos jelek integritásának fenntartását, amikor az áramkörön keresztül mozognak.A jelcsatlakozás lehetővé teszi az AC jelek átjutását az erősítő vagy az áramkör különböző szakaszai között, miközben blokkolják az egyenáramú feszültséget.Ez biztosítja, hogy csak a tervezett jelek érjék el a következő szakaszot, megakadályozva, hogy a nem kívánt DC -torzítások beavatkozzanak a jelbe.Ez hasznos az audio- és rádióáramkörökben, ahol a kondenzátorok torzítás nélkül segítik a hang, a zene és az adatjelek továbbítását.

Például egy mikrofon előerősítőben egy kondenzátort helyeznek el a mikrofon és az erősítő szakasz között, hogy csak az audio jel (AC) áthaladjon, miközben blokkolja a DC -összetevőket.Ez megakadályozza, hogy a nem kívánt feszültség elérje az erősítőt, javítva a hang tisztaságát és megakadályozva az áramkör károsodását.Másrészt a jel leválasztása magában foglalja a kondenzátorok használatát a nem kívánt váltóáramú zaj eltávolításához az elektromos vezetékekből, biztosítva, hogy az érzékeny elektronikus alkatrészek tiszta, stabil teljesítményt kapjanak.A mikrovezérlőkben és a digitális áramkörökben a kondenzátorokat a Power Pins közelében helyezik el, hogy kiszűrjék a magas frekvenciájú zajt, amely befolyásolhatja az adatfeldolgozást.Ez fontos a számítógépekben, az okostelefonokban és az ipari vezérlőrendszerekben, ahol a megbízható működéshez pontos feszültségszabályozás szükséges.

A jel integritásának fokozása az időzítésben és az oszcillátor áramkörökben

A kondenzátorok az időzítés, a frekvencia -szabályozás és az oszcillátor áramkörök felhasználása, ahol az ellenállások és az induktorok mellett működnek, hogy meghatározzák az időintervallumokat vagy frekvenciákat.Ezeket az áramköröket órákban, jelgenerátorokban és kommunikációs eszközökben használják annak biztosítása érdekében, hogy az elektromos jelek stabilak és pontosak maradjanak.Például az oszcillátor áramkörökben a kondenzátorok és az induktorok rezonáns áramköröket képeznek, amelyek stabil frekvenciajeleket generálnak.Ezeket a jeleket olyan eszközökben használják, mint a rádiók, a televíziók és a vezeték nélküli adók, ahol a pontos jel időzítése nagyszerű a megfelelő kommunikációhoz.A digitális órákban és az időzítőkben a kondenzátorok szabályozzák a töltési és kisülési ciklusokat, meghatározva a műveletek közötti időintervallumokat.Egy másik általános alkalmazás a fázistázott hurkokban (PLLS), amelyek kondenzátorokat használnak a kommunikációs rendszerekben lévő jelek szinkronizálására.A PLL -eket mobiltelefonokban, műholdas kommunikációban és GPS -rendszerekben használják annak biztosítása érdekében, hogy a jelek fogadják és feldolgozzák a megfelelő időzítést.

Következtetés

A nanofarádok és a mikrofarádok alaposan megnézése megmutatja nekünk, mennyire fontosak az elektronikus áramkörök készítésében.Segítenek az energia stabilitásának megőrzésében, az energia kezelésében, és ellenőrizni, hogy az eszközökben lévő jelek tiszta és helyesek -e.Ez a cikk elmagyarázta, hogyan lehet változni ezen egységek között, és miért fontos ez a pontos cselekedet.Ezenkívül lefedi a kondenzátorok standard értékeit és azt is, hogyan lehet kitalálni azok hatásait az AC áramkörökben.Ezen alapok megértése elősegíti az elektronikus rendszerek felépítését és javítását, biztosítva, hogy az eszközök, amelyekre minden nap támaszkodunk, jól és problémák nélkül teljesítenek.Ez az egyszerű útmutató egy hasznos eszköz, amely a több tanuláshoz és a technológiai jobb innovációkhoz ajtókat nyit meg.
