MCB vs MCCB vs RCCB vs ELCB: Teljes összehasonlítási útmutató

Áramkörvédelmi eszközökre van szükség ahhoz, hogy elektromos rendszere biztonságos és megbízható legyen.Ebből a cikkből megtudhatja, mi az MCB, MCCB, RCCB és ELCB, hogyan működnek, és miben különböznek egymástól.Azt is látni fogja, hogy az egyes eszközöket hol használják, és mi teszi azokat alkalmassá a különböző helyzetekben.

Katalógus

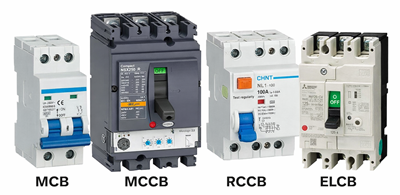

1. ábra: MCB vs MCCB vs RCCB vs ELCB

Mi az MCB (miniatűr áramkör-megszakító)?

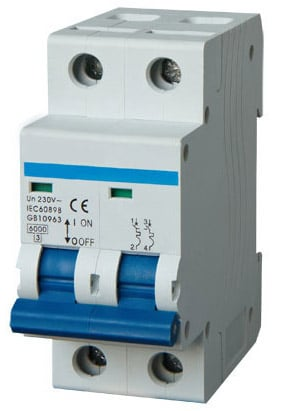

2. ábra. MCB (miniatűr áramkör-megszakító)

A miniatűr áramkör-megszakító (MCB) egy automatikus elektromos védelmi eszköz, amely az alacsony feszültségű áramkörök védelmére szolgál.Úgy működik, hogy megszakítja az áramellátást, ha az áram meghaladja a biztonságos szintet.Ez segít megelőzni a túlterhelés okozta túlmelegedést, például túl sok eszközt csatlakoztatnak egy áramkörhöz.Ezenkívül véd a rövidzárlatok ellen is, ahol a hirtelen áramlökés károsíthatja a vezetékeket és a berendezéseket.Az MCB gyorsan leold és leválasztja az áramkört, hogy megakadályozza a további kockázatokat.Széles körben használják otthonokban és kis épületekben, mert megbízható és könnyen visszaállítható kioldás után.

Mi az MCCB (Molded Case Circuit Breaker)?

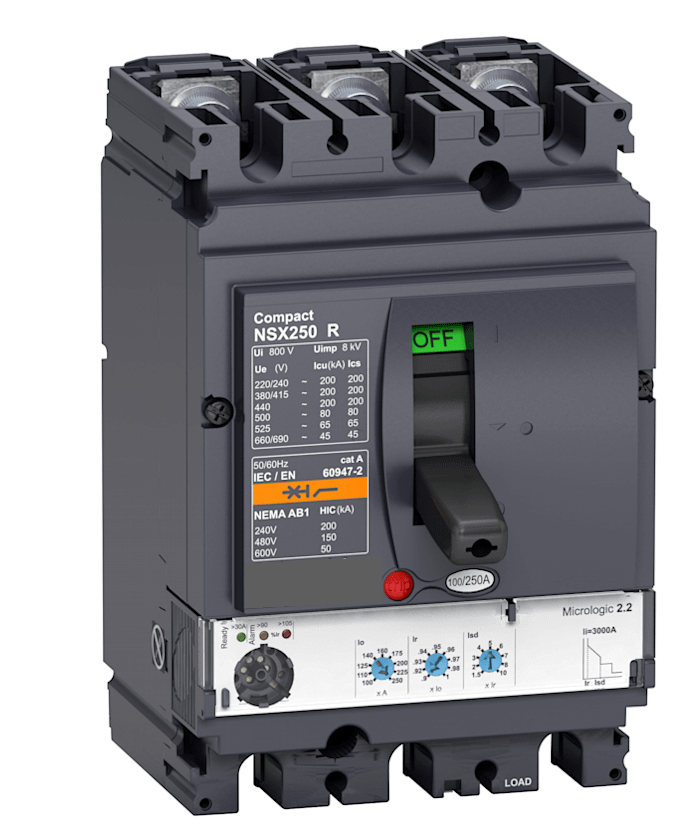

3. ábra: MCCB (öntött ház megszakító)

A Molded Case Circuit Breaker (MCCB) egy olyan típusú megszakító, amelyet arra terveztek, hogy az elektromos rendszerekben magasabb áramszinteket kezeljen.Az áramkörök és berendezések védelmére használják olyan alkalmazásokban, ahol nagyobb teljesítményre van szükség.Az MCCB megszakíthatja a túlzott áramot, hogy megelőzze a túlterhelés vagy hibaállapot okozta károkat.Az egyik legfontosabb jellemzője az állítható kioldási beállítások, amelyek segítségével a felhasználók szabályozhatják, hogy a megszakító mikor kapcsolja le az áramkört.Ez alkalmassá teszi azokat a rendszereket, amelyek rugalmas védelmet igényelnek a terhelési követelmények alapján.Az MCCB-ket általában nagyobb elektromos berendezésekben használják, ahol nagyobb kapacitású védelemre van szükség.

Mi az RCCB (maradékáram-megszakító)?

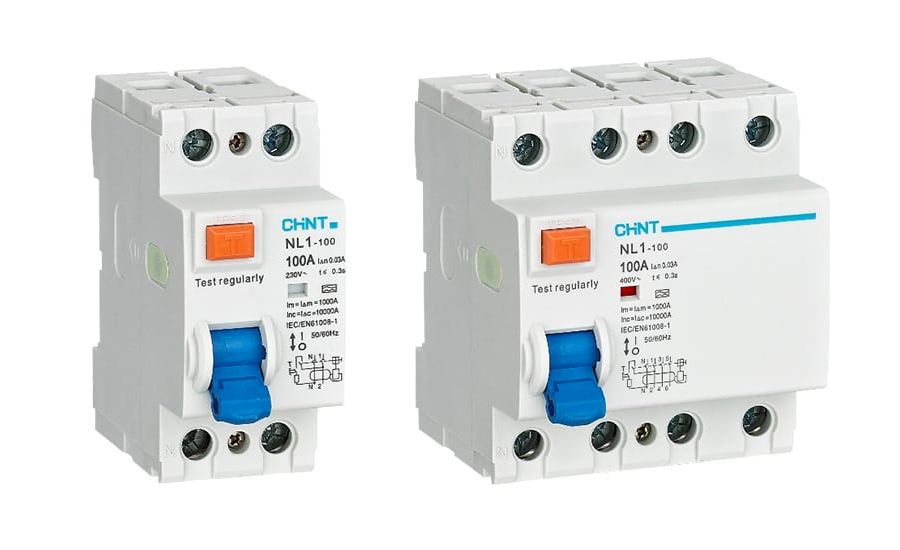

4. ábra: RCCB (maradékáram-megszakító)

A maradékáram-megszakító (RCCB) egy biztonsági berendezés, amelyet az emberek áramütés elleni védelmére használnak.Úgy működik, hogy észleli a szivárgó áramot, amely akkor fordul elő, amikor az elektromosság a tervezett útvonalon kívülre áramlik.Ha ezt az egyensúlyhiányt észleli, az RCCB gyorsan leválasztja a tápellátást.Ez segít megelőzni az elektromos hibák okozta súlyos sérüléseket vagy halálos baleseteket.Az RCCB-k nagyon érzékenyek, és rövid időn belül képesek reagálni a kis szivárgási áramokra.Általában otthonokban és épületekben telepítik az elektromos biztonság javítása érdekében.

Mi az ELCB (földelési szivárgási megszakító)?

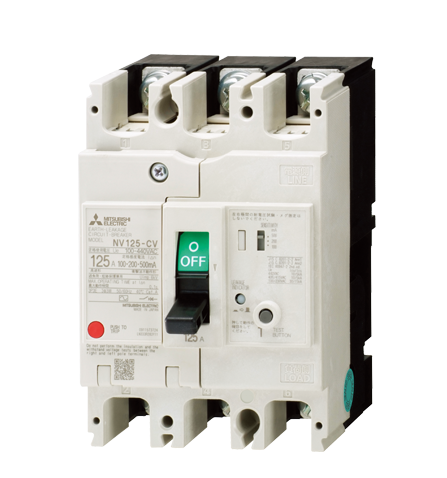

5. ábra ELCB (földelési szivárgási megszakító)

A földzárlatos megszakító (ELCB) egy olyan eszköz, amely az áram szivárgásának észlelésére szolgál a föld felé.Úgy működik, hogy figyeli azokat az elektromos hibákat, amelyek áramot okozhatnak nem kívánt utakon.Ha ilyen szivárgást észlel, az ELCB megszakítja az áramellátást a kockázat csökkentése érdekében.Az ELCB-nek két fő típusa van: feszültségről és áramról működtetett.Mindegyik típus eltérően reagál a földzárlati feltételekre.Az ELCB-ket az elektromos rendszerek biztonságának növelésére használják, ahol fontos a földelésvédelem.

Különbség az MCB és az MCCB között

Funkció	MCB	MCCB
Jelenlegi besorolási tartomány	0,5A és 100A között	16A-tól 2500A-ig
Névleges feszültség	Akár 240/415V AC	Akár 600 V AC (változó modell)
Utazás beállításai	Javítva (gyárilag beállított)	Állítható (termikus és mágneses)
Breaking Capacity	6kA és 16kA között	25kA és 100kA között
Pólusok kaphatók	1P, 2P, 3P, 4P	1P-től 4P-ig
Szerelés típusa	DIN sínre szerelhető	Panel/talp szerelve
Fizikai méret	Kicsi (moduláris)	Nagy (öntött tok)
Hővédelem	Fix bimetál szalag	Állítható hőkioldás
Mágneses védelem	Rögzített azonnali utazás	Állítható mágneses kioldás
Ív kioltása	Alapíves csúszda	Fejlett íves csúszdarendszer
Működési mechanizmus	Váltókapcsoló	Billenő vagy motoros mechanizmus
Reset Method	Kézi visszaállítás	Kézi vagy távoli visszaállítás
Tartozékok támogatása	Korlátozott (aux érintkezők)	Kiterjedt (söntjárat, UV kioldó, riasztások)
Alkalmazási tartomány	Lakossági és könnyű kereskedelmi	Ipari és nehéz kereskedelmi
Szelektivitás koordináció	Korlátozott	Magas (támogatja a koordinációt tanulmányok)

Különbség az RCCB és az ELCB között

Funkció	RCCB (maradékáramkör megszakító)	ELCB (földelési szivárgási áramkör megszakító)
Észlelési elv	Méri az aktuális egyensúlyhiányt (fázis vs nulla)	Földfeszültséget mér, ill szivárgó áram (feszültség/áram típusa)
Üzemi mennyiség	Maradékáram (IΔ)	Földfeszültség (V) vagy szivárgás jelenlegi (régebbi típusok)
Tipikus érzékenységi tartomány	10mA, 30mA, 100mA, 300mA	50-500 mA (nagyon változó)
Az utazási küszöb pontossága	±5% és ±10% között	±20% vagy több
Válaszidő	≤30 ms (30 mA-es eszközök esetén)	50-200 ms
Feszültségfüggőség	Földfeszültségtől független	A feszültség típusa megfelelő földfeszültség
Földelő vezeték követelmény	A működéshez nem szükséges	Megfelelő földelést igényel kapcsolat
Védelmi lefedettség	Érzékeli az összes szivárgási utat (beleértve a közvetett érintkezést is)	A visszatérő hibákra korlátozódik földelő vezetéken keresztül
Ütésvédelmi képesség	Magas (30 mA védi az embert test)	Mérsékelt (kevésbé megbízható: ütésvédelem)
Telepítési szabvány	Széles körben használják a modern IEC-ben rendszerek	Nagyrészt elavult a modern szabványoknak
Elérhető típusok	AC, A, F, B típusok	Feszültségről működtetett és árammal működő (régebbi)
Hamis botlás	Alacsony (stabil kialakítás)	Magasabb (külső hatással van feszültség zavarok)
Szelektivitás opciók	Elérhető (késleltetett RCCB)	Korlátozottan vagy nem elérhető
Alkalmazási területek	Lakossági, kereskedelmi, ipari	Régebbi installációk, hagyaték rendszerek
Karbantartási követelmény	Alacsony (teszt gomb időszakonként csekk)	Magasabb (a földrendszernek lennie kell rendszeresen ellenőrizve)
A modern kódexeknek való megfelelés	Teljesen kompatibilis (IEC/BS szabványok)	Többnyire nem megfelelő ill elavult

Az MCB MCCB RCCB és ELCB alkalmazásai

1. Lakossági elektromos rendszerek

Az MCB-ket és az RCCB-ket széles körben használják otthonokban a vezetékek és az emberek védelmére.Segítenek megelőzni az elektromos tüzeket és csökkentik az áramütés kockázatát.Ezeket az eszközöket az elosztótáblákba szerelik a mindennapi biztonság érdekében.Használatuk stabil és biztonságos áramellátást biztosít a háztartásokban.

2. Kereskedelmi épületek

A kereskedelmi berendezések megbízható védelmet igényelnek a világítás, a HVAC és az irodai berendezések számára.Az MCCB-ket gyakran használják a nagyobb terhelési igények miatt.Az RCCB-k további biztonsági réteget adnak a megosztott terekhez.Ez a kombináció mind a működési, mind a személyi védelmet biztosítja.

3. Ipari létesítmények

Az iparágak MCCB-ket használnak nehézgépek és nagy teljesítményű rendszerek kezelésére.Ezek az eszközök nagy áramot kezelnek és védik a drága berendezéseket.A megbízható védelem fontos az állásidő és a károk elkerülése érdekében.A megfelelő használat növeli a termelékenységet és a rendszer biztonságát.

4. Elektromos elosztó panelek

A rendszer kialakításától függően mind a négy eszköz használható elosztópanelekben.Segítenek több áramkör kezelésében és megvédésében a hibáktól.A megfelelő elrendezés biztosítja a szervezett és biztonságos áramelosztást.Ez kis és nagy rendszerekhez egyaránt jó.

5. Kültéri és zord környezet

Egyes telepítések védelmet igényelnek olyan nehéz körülmények között, mint a nedvesség vagy a por.A rendszerigényektől függően MCCB-k és ELCB-k használhatók.Ezek az eszközök segítenek megőrizni a biztonságot még instabil környezetben is.A megfelelő készülék kiválasztása hosszú távú teljesítményt biztosít.

6. Speciális biztonsági berendezések

Bizonyos területeken extra biztonsági intézkedésekre van szükség, például műhelyekben vagy nedves helyeken.Az RCCB-ket általában az áramütés kockázatának csökkentésére használják ilyen környezetben.Az ELCB-k akkor is használhatók, ha földzárlat-felügyelet szükséges.Ezek az alkalmazások az emberi élet és a berendezések védelmére összpontosítanak.

Következtetés

Minden áramkörvédő eszköz más célt szolgál, a vezetékek és berendezések védelmétől az emberek áramütés elleni védelméig.Az MCB-k és az MCCB-k különböző kapacitási szinteken kezelik a túlterhelés- és rövidzárlatvédelmet, míg az RCCB-k és az ELCB-k a szivárgási és földelési hibákra összpontosítanak.Érzékenységükben, reakciójukban és alkalmazásukban mutatkozó különbségeik alkalmassá teszik őket meghatározott környezetekre, például lakossági, kereskedelmi és ipari rendszerekre.A megfelelő eszköz kiválasztása a terheléstől, a biztonsági követelményektől és a rendszer állapotától függ, így biztosítva a hatékony és megbízható védelmet.
