MC9328MX21CVM processzor: Jellemzők, specifikációk, alkalmazások és alternatívák

Ebben a cikkben megismerheti az MC9328MX21CVM -et, az I.MX21 család processzorát.Meg fogjuk vizsgálni, mi az, mi az általa kínál, és hogyan működik a multimédia, a memória és a megjelenítési funkciókkal.Látni fogja annak blokkdiagramját, specifikációit, alkalmazásait és lépésről lépésre történő programozási folyamatot is.A végére megértheti, hol használják ezt a chipet, annak előnyeit és hátrányait, és milyen lehetőségei vannak, ha hasonló részeket keres.

Katalógus

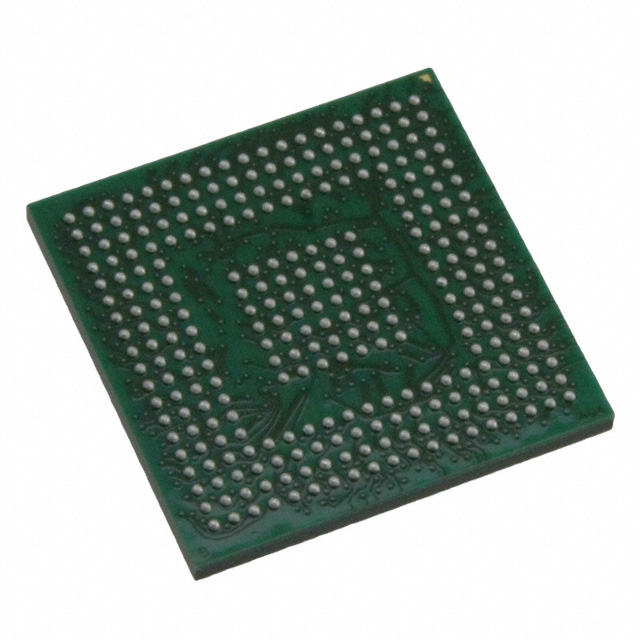

Mi az MC9328MX21CVM?

A MC9328MX21CVM tagja az I.MX21 mikroprocesszor családnak, amelyet eredetileg a Freescale Semiconductor fejlesztett ki, amely ma az NXP része.Az ARM926EJ-S 266 MHz-ig futó mag körül épített eszközt úgy tervezték, hogy hatékony feldolgozást nyújtson a multimédia és a beágyazott alkalmazások számára.A szélesebb I.MX21 család ugyanazt az alapvető architektúrát osztja meg, de több változatot kínál a különböző igények kielégítésére, a csomagolási dimenziók, a termikus osztályok és a megfelelési lehetőségek különbségeivel.Ezek a variációk lehetővé tették, hogy kiegyensúlyozzák a költségeket, a teljesítményt és az formakövetelményeket, miközben fenntartják a szoftverek kompatibilitását a sorozat egészében.

MC9328MX21CVM -et keres?Vegye fel velünk a kapcsolatot, hogy ellenőrizze az aktuális készleteket, az átfutási időt és az árakat.

MC9328MX21CVM CAD modellek

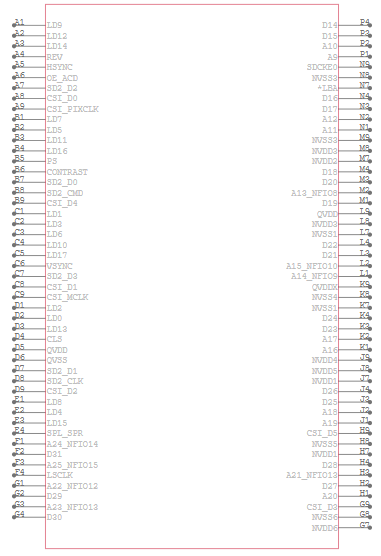

MC9328MX21CVM szimbólum

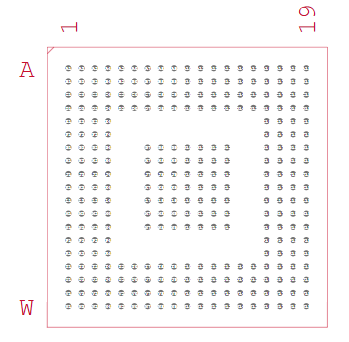

MC9328MX21CVM lábnyom

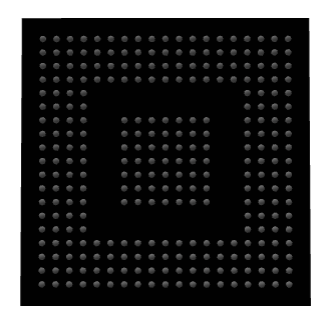

MC9328MX21CVM 3D modell

MC9328MX21CVM szolgáltatások

• ARM926EJ-S processzor mag

Az MC9328MX21CVM-et egy ARM926EJ-S magja hajtja, amely 266 MHz-ig fut, biztosítva a teljesítmény és az alacsony energiafogyasztás egyensúlyát.Támogatja a fejlett utasításkészleteket, beleértve a Java gyorsulást, így alkalmassá teszi a multimédia és a beágyazott alkalmazások számára.

• Chips gyorsítótárak

Integrálja a 16 KB -os utasítást és a 16 KB -os adatgyűjtőt.Ezek elősegítik a végrehajtási sebességet és a hatékonyságot azáltal, hogy csökkentik a gyakori külső memória -hozzáférés szükségességét.

• Továbbfejlesztett multimédiás gyorsító (Emma)

Az eszköz hardver alapú video gyorsulást tartalmaz, lehetővé téve a formátumok, például az MPEG-4 qVGA felbontásnál és 30 képkocka sima lejátszását.Ez csökkenti a CPU terhelését és javítja az általános multimédiás teljesítményt.

• Fejlett megjelenítési támogatás

Beépített LCD vezérlővel, intelligens LCD vezérlővel és CMOS érzékelő interfészével rendelkezik.Ezek a modulok lehetővé teszik a grafikus kijelzők és a kamerabemenetek zökkenőmentes kezelését a hordozható eszközökhöz.

• Rugalmas memória interfészek

A processzor támogatja az SDRAM -ot, a NAND FLAST ECC -t, a PCMCIA/CompactFlash -t és az Általános külső interfész modulot (EIM).Ez a rugalmasság megkönnyíti a beágyazott rendszerek különböző tárolási típusok integrációját.

• Gazdag csatlakozási lehetőségek

Több interfészet biztosít, beleértve az USB on-the-go, UARTS, SPI, I²C, SSI/I² Audio és egy vezetékes vezérlőt.Kettős MMC/SD résidőkkel és IRDA támogatással képes kezelni mind a vezetékes, mind a vezeték nélküli kommunikációt.

• Rendszervezérlés és időzítés

Az eszköz integrálja az időzítőket, a PWM modulokat, az őrség időzítőjét és az órát.Ezek biztosítják a pontos időzítést, az energiaellátást és a rendszer stabilitását a hosszú távú működés során.

• Alacsony teljesítményű működés

Az MC9328MX21CVM -et fejlett energiagazdálkodással tervezték, amely támogatja az aktív, alvás és készenléti módokat.Teljes működés közben csak körülbelül 120 mA -t fogyaszt, és készenléti állapotban kevesebb, mint 1 Ma, meghosszabbítva az akkumulátor élettartamát a hordozható rendszerekben.

• Ipari minőségű megbízhatóság

A 289-pólusú MAPBGA-ban csomagolva széles ipari hőmérsékleti tartományban működik (–40 ° C-+85 ° C).Ezenkívül megfelel az AEC-Q100 képesítésnek, biztosítva a tartósságot a kemény környezetben.

• Integrált hibakeresési és DMA támogatás

A processzor tartalmaz egy JTAG hibakeresési felületet és egy közvetlen memória -hozzáférési (DMA) vezérlőt.Ezek a funkciók korszerűsítik a szoftverfejlesztést és javítják az adatátviteli hatékonyságot a beágyazott alkalmazásokban.

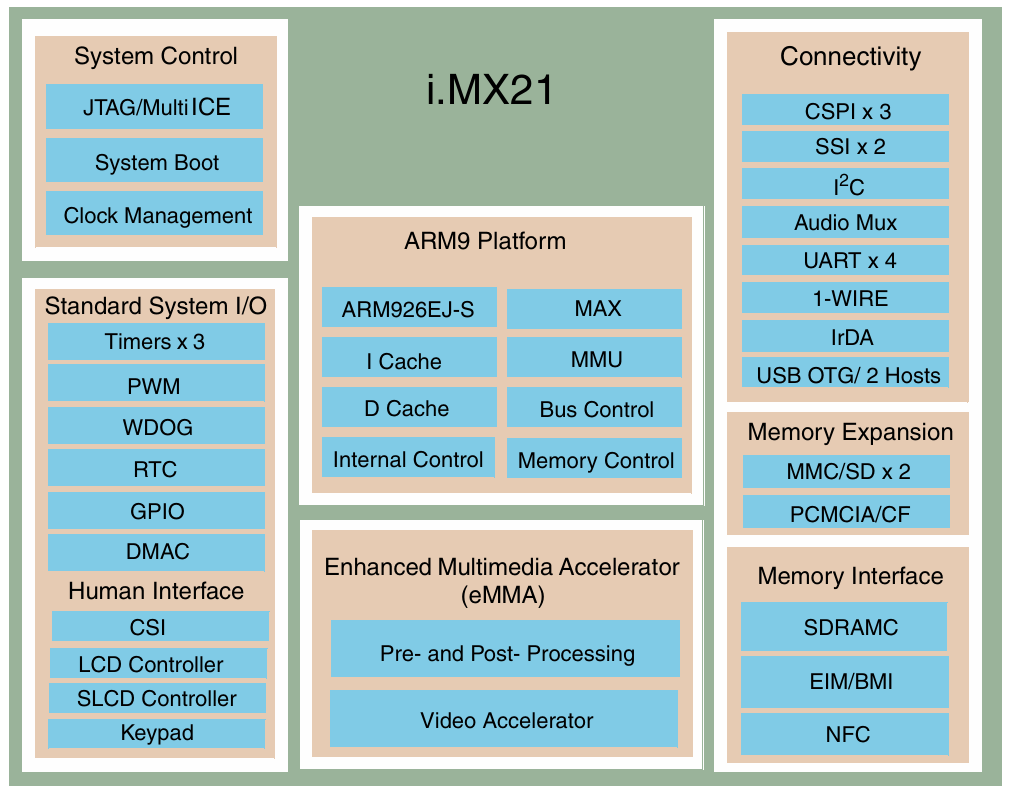

i.mx21 blokkdiagram

Az MC9328MX21CVM I.MX21 blokkdiagramja megmutatja, hogyan épül a chip és milyen funkciókkal támogatja.A középpontban az ARM926EJ-S processzor található, beépített utasításokkal és adatgyűjtővel, amely a fő programokat futtatja.A rendszervezérlő blokk kezeli az indítást, az óratermelést és a hibakeresést, míg a standard I/O blokk időzítőket, Watchdogot, PWM -et, GPIO -t és DMA -vezérlőt biztosít az alapvető rendszerfeladatokhoz.Az olyan humán interfész funkciók, mint az LCD/SLCD vezérlő, a Camera Interface (CSI) és a billentyűzet -támogatás, a chip közvetlenül a képernyőkhöz és a bemeneti eszközökhöz kapcsolódik.

A multimédia esetében az Emma Accelerator kezeli a video lejátszást és a feldolgozást, csökkentve a CPU munkaterhelését.A csatlakoztathatóság szintén erős, USB OTG, UART, SPI, I²C, IRDA, 1-vezetékes és audio interfészekkel a perifériákkal és a külső eszközökkel való kapcsolódáshoz.A memória oldalán a chip az SDRAM, a NAND Flash, a PCMCIA/CF és az MMC/SD kártyákkal működik, rugalmas tárolási bővítést kínálva.Összességében az I.MX21 egyesíti a feldolgozást, a multimédiát, a csatlakozást és a memória támogatását egy hatékony platformra a beágyazott alkalmazásokhoz.

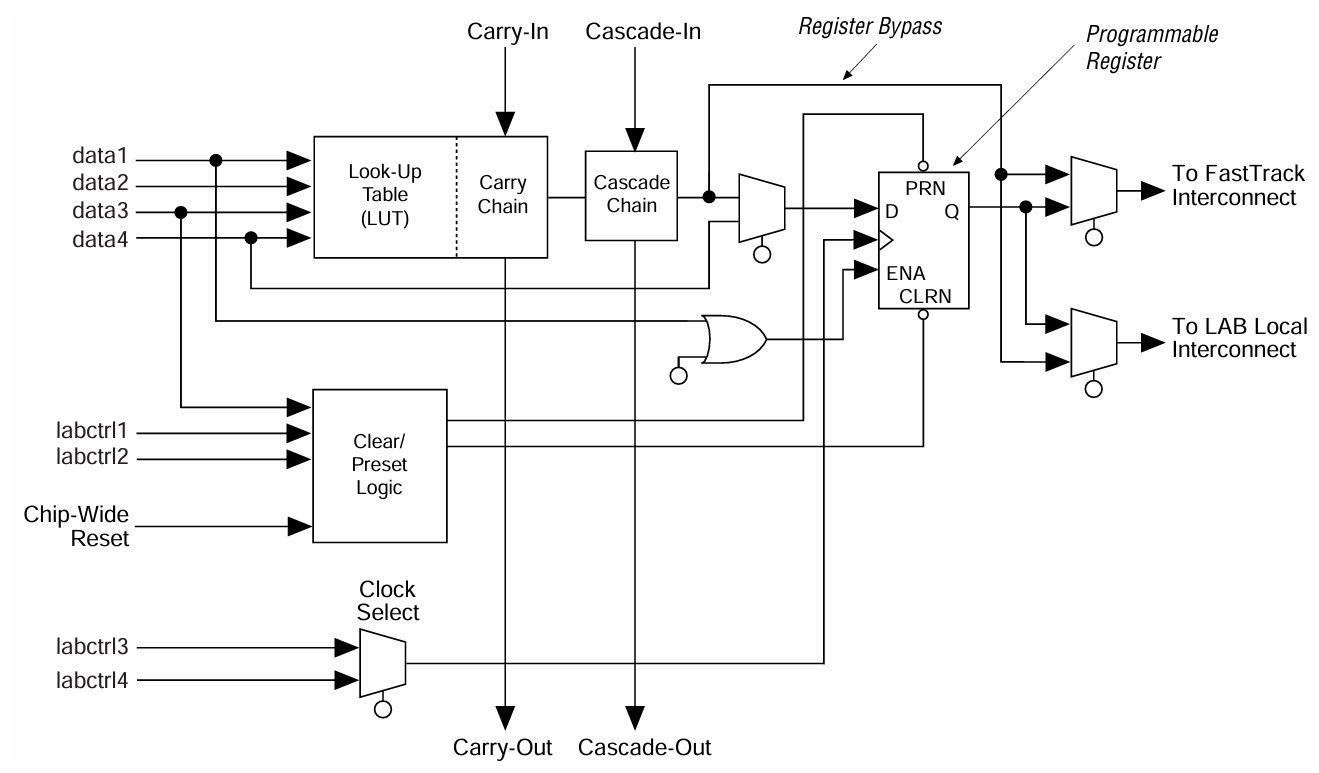

Multimédiás gyorsító (Emma) architektúra

Az MC9328MX21CVM multimédiás gyorsító (EMMA) a video- és képfeladatok felgyorsítására épül, így a fő kar magja nem kerül túlterhelésre.A keresési táblázat (LUT) a bemeneti adatok feldolgozására kerül sor, míg a hordozó és kaszkád láncok több szakaszban segítik a matematikai és logikai műveleteket.Ez lehetővé teszi a chip számára, hogy gyorsabban dolgozzon fel pixeleket és multimédiás adatokat.A programozható regisztráció ideiglenesen tárolja az eredményeket, és a rendszerórával működik, míg a Clear/Preset logika biztosítja a rendszert, hogy a rendszer visszaállítható -e vagy inicializálható legyen.Az óraválasztó blokk lehetővé teszi a rendszer számára, hogy a multimédiás funkciók megfelelő időzítési forrását válassza.Végül, a kimenetek a nagysebességű transzferekhez vagy a közeli áramkörhasználathoz helyi összekapcsoláshoz vagy egy helyi összekapcsoláshoz menjenek.Összességében az Emma gyorsabban és hatékonyabban készíti a video lejátszást, a kódolást és a képfeldolgozást, a beágyazott alkalmazások számára.

MC9328MX21CVM specifikációk

Beír	Paraméter
Gyártó	NXP USA Inc./ Freescale Félvezető
Sorozat	i.mx21
Csomagolás	Tálca
Alkatrész állapota	Elavult
Alapprocesszor	Arm926EJ-S
Magok száma/buszszélesség	1 mag, 32 bites
Sebesség	266 MHz
RAM vezérlők	SDram
Grafikus gyorsulás	Nem
Kijelző és interfészvezérlők	Billentyűzet, LCD
USB	USB 1.x (2)
Feszültség - I/O	1,8 V, 3,0 V
Üzemi hőmérséklet	-40 ° C ~ 85 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	289-LFBGA
Beszállító eszköz csomag	289-PBGA (17 × 17)
További interfészek	1-vezetékes, i²c, i²S, SPI, SSI, MMC/SD, UART
Alaptermék száma	MC9328MX21

MC9328MX21CVM alkalmazások

1. hordozható multimédiás eszközök

Az MC9328MX21CVM jól alkalmas hordozható multimédiás termékekhez, például MP3 lejátszókhoz, kézi PDA-khoz és digitális kamerákhoz.Az integrált multimédiás gyorsító (EMMA) lehetővé teszi a sima video lejátszást és az audiofeldolgozást anélkül, hogy a CPU -t erősen betöltené.A teljesítmény és az alacsony energiafogyasztás kombinációja meghosszabbítja az akkumulátor élettartamát, így ideális a fogyasztói elektronika on-the-go-i elektronikához.

2. Okostelefonok és üzenetküldő eszközök

Az LCD kijelzők, a kamera interfészek és a több csatlakozási lehetőségek támogatásával a processzor erős választás az okostelefonok és az üzenetküldő eszközök számára.Lehetővé teszi a video lejátszást, az audio streaminget és a hatékony tárolási kezelést, amelyek jót tesznek a mobil kommunikációhoz.Az alacsony fogyasztású kialakítás biztosítja, hogy ezek az eszközök könnyű, érzékenyek és akkumulátorbarátak maradjanak.

3. Fogyasztói elektronika és webes készülékek

Az MC9328MX21CVM kiegyensúlyozott keveréket biztosít a csatlakozás, a memória -bővítés és a multimédia támogatásának olyan termékekhez, mint a hordozható böngészők, a vezeték nélküli kommunikátorok és az interaktív eszközök.Az USB OTG, az MMC/SD támogatás és a hálózati interfészek rugalmasságot biztosítanak a csatlakoztatott eszközök épületében.Ezek a szolgáltatások vonzóvá teszik azokat a költségérzékeny termékeket, amelyek továbbra is gazdag funkcionalitást igényelnek.

4. Ipari és autóipari alkalmazások

Ipari minőségű hőmérsékleti tartományának és robusztus megbízhatóságának köszönhetően az MC9328MX21CVM beágyazott ipari és autóipari rendszerekben is felhasználható.Támogatja a grafikus kijelzőket, az adatnaplózást és a vezérlő interfészeket olyan környezetben, ahol rugózott működésre van szükség.Teljesítményhatékonysága és több I/O interfésze lehetővé teszi a könnyű integrációt a jármű infotainment rendszerekbe, a vezérlőegységekbe vagy a hordozható ipari eszközökbe.

5. Videó- ​​és megfigyelő rendszerek

A processzor hardver gyorsulási és kameraérzékelő felülete alkalmassá teszi az alacsony teljesítményű videofelvételi és lejátszási rendszerek számára.Képes kezelni a video kódolási és dekódolási feladatokat, miközben tárolási és megjelenítési képességeket biztosít.Ez értékessé teszi a belépő szintű video-megfigyelő vagy megfigyelő eszközöket, ahol az energiahatékonyság és a kompakt méret kulcsfontosságú.

MC9328MX21CVM Hasonló alkatrészek

Előírások	MC9328MX21CVM	MC9328MX21CVK	MC9328MX21VM	MC9328MX21VK	MC9328MX21DVM	MC9328MX21DVK
Processzormag	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz	ARM926EJ-S, 266 MHz
Chips gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár	16 kb I-gyorsítótár + 16 kb D-gyorsítótár
Multimédia támogatás	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI	Emma (MPEG-4, Video Accel.), LCDC, CSI
Memória interfészek	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD	SDRAM, NAND W/ECC, PCMCIA/CF, MMC/SD
Összekapcsolhatóság	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire	USB OTG, UARTS, SPI, I²C, SSI/I²S, IRDA, 1-Wire
Csomagtípus	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289	MAPBGA-289
Hangmagasság / méret	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm	0,8 mm / 17 × 17 mm	0,65 mm / 14 × 14 mm
Hőmérsékleti tartomány	–40 ° C - +85 ° C	–40 ° C - +85 ° C	0 ° C - +70 ° C	0 ° C - +70 ° C	–30 ° C - +70 ° C	–30 ° C - +70 ° C
Fokozat	Ipari	Ipari	Kereskedelmi	Kereskedelmi	Kiterjedt	Kiterjedt
Életciklus állapota	Elavult	Elavult	Elavult	Elavult	Elavult	Elavult

MC9328MX21CVM programozási lépések

Az MC9328MX21CVM programozása előtt fontos megérteni, hogy ez a processzor az I.MX21 család része, multimédia, memória és összeköttetési funkciók keverékével tervezték.A programozás magában foglalja mind a hardver inicializálását, mind a szoftverkonfigurációt a stabil és hatékony rendszer működésének biztosítása érdekében.

1. referencia -dokumentáció

Az első lépés az MC9328MX21CVM adatlap és referencia -kézikönyv áttekintése.Ezek a dokumentumok részleteket tartalmaznak a regisztrációs térképekről, az órakészítésről, a PIN -funkciókról és a rendszerindítási módokról.Ennek nélkül a későbbi lépések téves konfigurációi indítási hibákat vagy instabil teljesítményt okozhatnak.

2. Hardver és rendszerindító konfiguráció

Ezután konfigurálja a tápegységet, az órabemenetet és az áramköröket az eszköz követelményeinek megfelelően.A rendszerindító konfigurációs csapok meghatározzák, hogy a processzor hogyan tölti be a kezdeti kódot, akár Flash, NAND Flash vagy soros forrásokból.A helyes beállítás ebben a szakaszban biztosítja, hogy a CPU -nak érvényes végrehajtási útja van a visszaállítás után.

3. PIN Multiplexing (I/O beállítás)

Az MC9328MX21CVM multiplexált csapokat használ, azaz az egyik csap több funkciót tud szolgálni.A multiplexáló vezérlő regiszterek (FMCR) funkción keresztül a csapokat olyan perifériákhoz rendelik, mint az UART, az SPI vagy az LCD.A megfelelő I/O konfiguráció fontos, hogy a perifériák a várt módon kommunikáljanak.

4. Óra és időzítő inicializálása

A processzor órákforrásokat igényel a mag, a perifériák és a multimédia modulokhoz.Az óragenerációs modul beállítása biztosítja, hogy az egyes alrendszerek megfelelő sebességgel működjenek.Az időzítők és az őrzők ezután engedélyezhetők a rendszer időzítésének és biztonságának biztosításához.

5. Memória konfigurációja

A külső memóriát, például az SDRAM -ot, a NAND Flash -et vagy az MMC/SD -t a megfelelő időzítési és vezérlőjelekkel kell inicializálni.A processzor támogatja a NAND hibajavítását (ECC) a megbízhatóság javítása érdekében.A memória beállítása lehetővé teszi a rendszer számára, hogy a kódot vagy az adatokat hatékonyan töltse be és tárolja.

6. Perifériás inicializálás

A memória után engedélyezze és konfigurálja a standard perifériákat, mint például az UARTS, az USB OTG, az I²C és az audio interfészek.Minden modult dedikált nyilvántartásokon keresztül vezérelnek, ahol az adatátviteli sebességeket, az átviteli módokat és a megszakítás beállításait meghatározzák.Ez a lépés lehetővé teszi a rendszer számára, hogy csatlakozzon és kölcsönhatásba lépjen a külső eszközökkel.

7. Bootloader vagy operációs rendszer betöltése

Miután a hardver stabil, töltse be a rendszerbetöltőt vagy az operációs rendszert az SDRAM -ba vagy a Flashbe.A Bootloader beállítja a végrehajtási környezetet, és a program számlálóját a helyes címre mutatja.Ezen a ponton a processzor elkezdheti a felhasználói szintű alkalmazások futtatását.

8. Multimédia gyorsító konfigurációja

Ha multimédiás függvényekre van szükség, akkor a továbbfejlesztett multimédiás gyorsító (EMMA) és az LCD/CSI vezérlőket konfigurálni kell.Ezek a hardverblokkok kezelik a video lejátszást, a kép rögzítését és a frissítések megjelenítését.Használatuk használata nehéz feldolgozási feladatokat tölt be a CPU -ból és javítja a hatékonyságot.

9. hibakeresés és validálás

A mag- és perifériák futásával használjon JTAG -t vagy hasonló hibakeresési eszközöket a rendszer teszteléséhez.Ellenőrizze, hogy a memória leolvassa/ír, a perifériás kimenetek és a multimédia funkciók a tervezett módon működnek.A hibakeresés ebben a szakaszban biztosítja a stabilitást, mielőtt az alkalmazásba telepíti.

10. Teljesítmény- és teljesítmény -optimalizálás

Végül konfigurálja az alacsony fogyasztású módokat, és engedélyezze a WatchDog rendszerbiztonságát.A DMA vezérlők használata az adatátvitelhez szintén csökkenti a CPU terhelését és növeli a hatékonyságot.Az energia és a teljesítmény optimalizálása elősegíti az akkumulátor élettartamának meghosszabbítását a hordozható alkalmazásokban, miközben a rendszer reagál.

MC9328MX21CVM előnyök és hátrányok

Előnyök

• Hatékony LCD -kezelés az intelligens frissítéssel, megtakarítja az energiát.

• A hardver által támogatott kamera és a videófeldolgozás csökkenti a CPU terhelését.

• Költséghatékony NAND + SDRAM memória támogatás.

• A multimédia, a memória és az I/O jól kiegyensúlyozott SOC integrációja.

• Alacsony energiafogyasztás ideális hordozható eszközökhöz.

Hátrányok

• A régebbi ARM9 Core, a mai szabványok korlátozott teljesítményét használja.

• Korlátozott modern szoftver és ökoszisztéma -támogatás.

• Nincs méretezhetőség olyan fejlett funkciókkal, mint a többmagos vagy a GPU-k.

• Elavult eszköz, nehezebb az új tervek forrásához.

• Kevesebb jövőbiztos a hosszú távú termékfejlesztéshez.

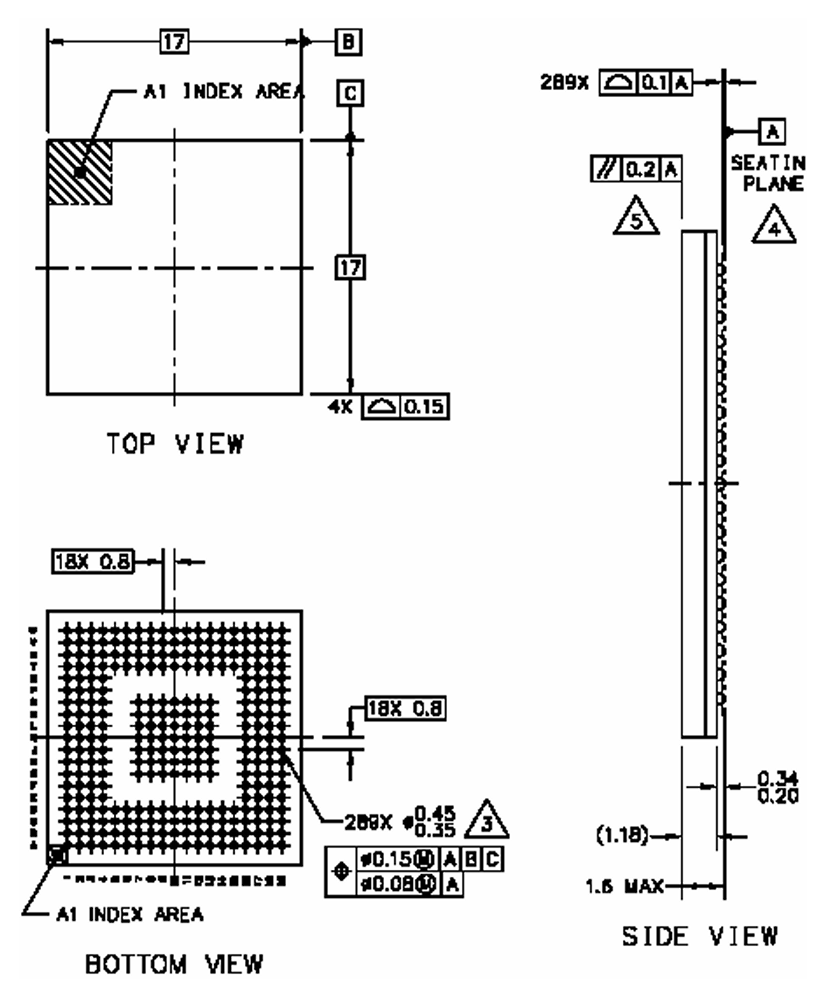

MC9328MX21CVM csomagolási méretek

Beír	Paraméter
Csomagtípus	LFBGA (alacsony profilú finomságú BGA)
Testméret (l × w)	17 mm × 17 mm
Golyóhely	0,8 mm
Golyószám	289
Golyó átmérője	0,35 mm - 0,45 mm
Teljes csomagmagasság	1,6 mm (max)
Ülőhelyi magasság	0,20 mm - 0,34 mm
Indexjel (A1 sarok)	1. tű -orientációs jelző
Golyó elrendezés	18 × 18 rács középső érvénytelen
Szerkesztési típus	Felszíni

MC9328MX21CVM gyártó

Az MC9328MX21CVM -et eredetileg fejlesztették ki és gyártották Freescale félvezető, egy olyan cég, amely a beágyazott processzorokra és a rendszer-on-chip megoldásokra szakosodott.2015 -ben a Freescale -t az NXP Semiconductors, a biztonságos kapcsolat és a beágyazott feldolgozási technológiák globális vezetője vásárolta meg, amely Hollandiában található.Ma, NXP az I.MX21 család hivatalos gyártója és letétkezelője, beleértve az MC9328MX21CVM -et, és minden műszaki dokumentációt, adatlapot és örökölt támogatást biztosít az eszközhöz.Miközben a rész ma elavult, az NXP továbbra is a hosszú távú ügyfelek termékinformációit tartja fenn, és helyettesítéseként irányítja a tervezőket az újabb I.MX családok felé.

Következtetés

Az MC9328MX21CVM egyesíti az ARM9 magot, a videót és a megjelenítési támogatást, a memória rugalmasságát és számos csatlakozási lehetőséget, hogy megbízható teljesítményt nyújtson alacsony energiával.Tiszta lépésekbe programozható, az energia beállításától és a PIN -beállításoktól kezdve a memória, a perifériák, a multimédia és a rendszervizsgálatig.Erősségei az energiahatékonyság, a multimédiás kezelhetőség és a széles I/O támogatás, míg korlátai régebbi mag és kevésbé modern szoftver támogatás.Annak ellenére, hogy ez most elavult, továbbra is hasznos a régebbi rendszerek karbantartásában, és az NXP útmutatást nyújt az újabb I.MX processzorokhoz való áttéréshez.

Adatlap PDF

MC9328MX21CVM adatlapok:

MC9328MX21 termék rövid.pdf
