LM317 feszültségszabályozó: Pinout, áramkör, összehasonlítás az LM7805 -rel és az adatlap áttekintése

Az LM317 állítható feszültségszabályozó egy széles körben használt alkatrész a tápegység kialakításában.Ismert, hogy képes -e stabil kimeneti feszültségeket biztosítani 1,25 V és 37 V közötti, áramkapacitással akár 1,5A lehet.Az ipari alkalmazásokban és olyan funkciókban, mint a termikus túlterhelés védelme, az áramkorlátozás és a széles feszültség -beállítási tartomány, sokoldalúságá válik, és ezáltal vágóvá válik számos elektronikai projektben.Ez a cikk feltárja az LM317 legfontosabb jellemzőit, összehasonlítja azt olyan alternatív szabályozókkal, mint az LM7805 és az LT3080, és megvizsgálja annak különféle gyakorlati alkalmazásait, a tápegység tervezésétől az akkumulátor -töltőkig és a LED -sofőrökig.

Katalógus

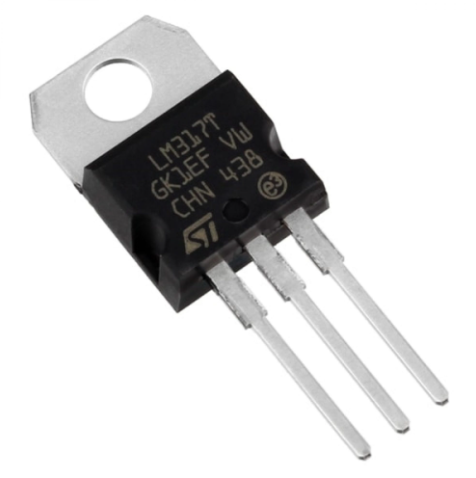

Az LM317 áttekintése

A LM317 egy nagyon adaptálható három terminális feszültségszabályozót képvisel, amelyet több neves integrált áramkör (IC) gyártója készített.Ez az alkatrész széles körben elterjedt a DC-szabályozott tápegységekben, mivel alkalmas az állítható és stabil feszültségszintek biztosítására.

Az LM317 olyan kimeneti feszültséget tud biztosítani, amely 1,25 V -tól 37 V -ig terjed, és alkalmazkodik a különböző áramigényekhez, javítva az alkalmazási tartományt.Több mint 1,5 a áramot képes biztosítani a terheléshez, elősegítve annak felhasználását a különféle projektekben.

Belső áramkorlátozó egyenlegek A terhelési ingadozások.A termikus leállítás megakadályozza a túlmelegedést, elősegíti a hosszú élettartamot.A biztonságos terület kompenzáció biztosítja a stabil működést különféle körülmények között.A stabilitás ingadozó bemeneti körülmények között fenntartja a következetes teljesítményt.A tényleges forgatókönyvekben az LM317 -et az elektronikus vállalkozások és a kereskedelmi felhasználások változatos sorozatában ölelik fel.Kihasználhatja annak beállítását az egyedi feszültségigényekhez a barkácskészletekben, a prototípus -készítményben és az ipari tervekben.Pontosabban, gyakran használják a pad tápegységeiben, az akkumulátor töltőkben és a LED -sofőrökben.

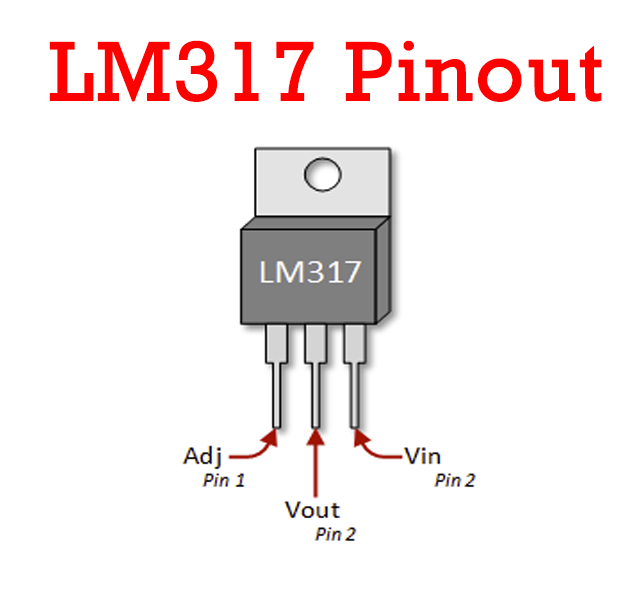

LM317 PIN -konfiguráció

Csapszám	Tűnév	Leírás
1	Beállít	Ezek A csapok beállítják a kimeneti feszültséget
2	Kibocsátás Feszültség (Vout)	A A beállító csap által beállított szabályozott kimeneti feszültség ebből a tűből szerezhető be
3	Bemenet Feszültség (vin)	A A szabályozásnak a szabályozásnak a beadási feszültségét adják erre a tűre

Az LM317 előírásai

Itt van az On Semiconductor asztali tartalma LM317T-

Beír	Paraméter	Részletek
Életciklus Állapot		Elavult
Utolsó Szállítmányok	(Utolsó Frissítve: 3 nappal ezelőtt)
Érintkezés Galvanizálás		Ón
Hegy		Keresztül Lyuk
Felszerelés Beír		Keresztül Lyuk
Csomag / Eset		TO-220-3
Szám csapok		3
Súly		1.214012G
Üzemeltetési Hőmérséklet		0 ° C ~ 125 ° C
Csomagolás		Cső
Közzétett		2004
JESD-609 Kód		e3
Pbfree Kód		Igen
Rész Állapot		Elavult
Nedvesség Érzékenységi szint (MSL)		1 (Korlátlan)
Szám a végződések		3
ECCN Kód		EAR99
Hatalom Értékelés		20W
Csomagolás Módszer		VASÚT
Maximum Energiaeloszlás		20W
Terminál Pozíció		EGYETLEN
Csúcs Reflow hőmérséklet (° C)		235
Szám a funkciók		1
Terminál Hangmagasság		2,54 mm
Idő @ Peak Reflow Hőmérséklet-Max (S)		30
Bázis Alkatrészszám		LM317
Csap Számítás		3
Szám outputok száma		1
Feszültség - Bemenet (max)		40 V -os
Kibocsátás Feszültség		37 V -os
Maximum Kimeneti áram		1.5a
Kibocsátás Konfiguráció		Pozitív
Maximum Kimeneti feszültség		37 V -os
Szám szabályozók		1
Miniszterelnök Bemeneti feszültség		4.2 V -os
Védelem Jellemzők		Felett Hőmérséklet, rövidzárlat
PSRR		75dB ~ 60dB (120Hz)
Referencia Feszültség		1.3v
Lemorzsolódás Feszültség		2V -os
Lemorzsolódás Feszültség1-nom		3V -os
Miniszterelnök Kimeneti feszültség		1,2 V -os
Hatalom Az ellátási kilökődés aránya (PSRR)		60dB
Perc áram Határ		1.5a
Terhelés Szabályozás-Max (%)		5,80%
Magasság		9,15 mm
Hossz		10,4 mm
Szélesség		4,6 mm
Elér SVHC		Nem SVHC
Sugárzás Megkeményedés		Nem
Rohs Állapot		Rohs Megfelelő
Ólom Ingyenes		Ólom Ingyenes

CAD modellek az LM317 -hez

Szimbólum

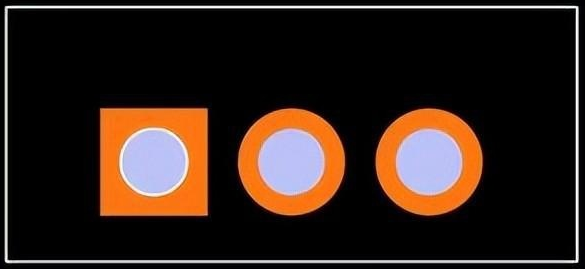

Lábnyomok

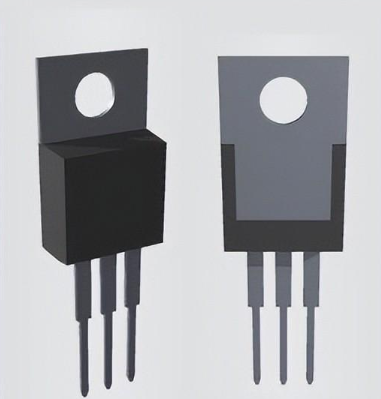

3D modellek

Az LM317 legfontosabb jellemzői

Jellemző	Leírás
Állítható Kimeneti feszültségtartomány	Állítható 1,25 V -tól 37 V -ig
Maximális Kimeneti áram	Nagyobb mint 1,5a
Belső Rövidzárlati védelem	Beépített az áramkorlátozás a sérülések elkerülése érdekében
Termikus Túlterhelésvédelem	Megakadályozza túlmelegedés a szabályozó leállításával
Kibocsátás Biztonságos térség kompenzáció	Biztosítja Biztonságos működés a megadott határokon belül

Az LM317 alkalmazásai

Az LM317 sokoldalúság és megbízhatóság miatt rengeteg alkalmazásban találja meg a helyét.Ezek a felhasználások a pozitív feszültségszabályozástól az áramkörök védelméig terjednek a fordított polaritástól és a vezérlő motoroktól.

Pozitív feszültségszabályozás

A pozitív feszültségszabályozás birodalmában az LM317 kiemelkedik a következetes kimeneti feszültség elérésében a bemeneti feszültség vagy a terhelési körülmények között.Kapcsolódhat ehhez a szabályozóhoz, hogy stabilizálja a feszültségkészleteket a mikroprocesszorok és a komoly elektronikus alkatrészek számára.Az általa biztosított folyamatos teljesítmény alapvető fontosságú az energiaérzékeny eszközök optimális működéséhez, ezáltal javítva teljesítményüket és élettartamukat.

Változó tápegységek

Az LM317 változó tápegységekben ragyog, és csodálta annak képességét, hogy az ellenállás variációja révén finoman beállítsa a kimeneti feszültséget.Ezt a rugalmasságot különösen a kísérleti környezetben értékelik, amely különféle feszültségeket igényel az elektronikus alkatrészek tesztelésére.Rendszeresen támaszkodhat az LM317 -re, hogy állítható teljesítményszintet biztosítson a prototípus -készítési vagy javítási projektek során, ezáltal az eszközkészletükben.

Jelenlegi korlátozó áramkörök

A jelenlegi korlátozó áramkörökben az LM317 a túláram -forgatókönyvek érzékeny komponenseit a pontos áramkorlátok beállításával őrzi.Ez a védelem domináns az olyan alkalmazásokban, mint az akkumulátor töltőáramkörök, ahol a töltési áramok vezérlését használják az akkumulátor lebomlásának elkerülésére.A túlzott áramáramok megelőzésével az LM317 jelentősen hozzájárul a különféle eszközök élettartamának meghosszabbításához.

Fordított polaritásvédelem

A fordított polaritás pusztítást okozhat az elektronikus áramkörökön, de az LM317 kiegészítő komponensekkel párosítva pajzsként szolgál az ilyen balesetekkel szemben.Ez a biztosíték felbecsülhetetlen értékűnek bizonyul az autóipari elektronikában és más energiarendszerekben, amelyek hajlamosak a véletlen polaritás visszafordítására.A szabályozó szerepe ezekben a konfigurációkban hangsúlyozza annak fontosságát az energiaellátó rendszerek robusztusságának megerősítésében.

Motorvezérlés

A motorvezérlő alkalmazásokban az LM317 kulcsszerepet játszik a motorokhoz szállított feszültség kezelésével, közvetlenül befolyásolva a sebességet és a nyomatékot.Ez a vezérlés olyan területeken aktív, mint az ipari automatizálás és a robotika, ahol pontos motoros működésre van szükség.Az LM317 robusztus teljesítménye még olyan projektekben is, mint például a távirányítású járművek, nagyon előnyös.

Fogyasztói elektronika

Az LM317 mindenütt jelen van a fogyasztói elektronikában, beleértve az asztali PC -ket és a DVD -ket, ahol fenntartja a feszültségszintet a megadott tartományokban.Ez a konzisztencia biztosítja az eszköz megbízható teljesítményét és megakadályozza a funkcionális rendellenességeket, ezáltal javítva tapasztalatait.A fogyasztói eszközökben való széles körű használata igazolja annak hatékonyságát és megbízhatóságát.

Az LM317 alternatívái

• LM7805

• LM7806

• LM7809

• LM7812

• LM7905

• LM7912

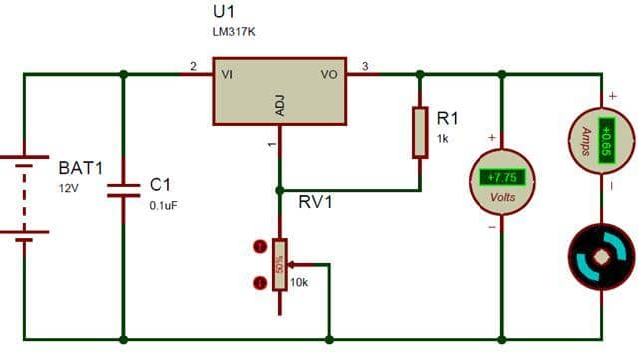

LM317 megvalósítása

Az LM317 változó feszültségszabályozóként történő használata aprólékos beállítást foglal magában, hogy megőrizze a kimeneti feszültség pontos ellenőrzését.Az eljárás magában foglalja a bemeneti feszültség csatlakoztatását a VIN -csaphoz, és az ellenállási hálózat segítségével finoman hangolja a feszültséget az ADJ PIN -n.Ez a konfiguráció lehetővé teszi a kívánt kimeneti feszültséget a Vout -on.A potenciométert beleértve ebbe a potenciális elválasztó áramkörbe, lehetővé teszi a kimeneti feszültség dinamikus beállításait.

Az LM317 hatékony felhasználásához a kimeneti feszültség (Vout) meghatározható az egyenlettel

Vout = 1,25 × L (1 +(R2/R1))

Itt (R1) és (R2) az áramkör ellenálló komponensei, az (R2) gyakran potenciométer.Például, ha az (R1) 1KΩ és (R2) egy 10KΩ potenciométer, akkor a kimeneti feszültség 1,25 V -tól 10 V -ig terjedhet.

Az LM317 gyakorlati használata meghaladja a fiktív számításokat.Az ellenállási értékek finomhangolása, különös tekintettel a potenciométer használatával, ésszerű megfontolásokat igényel a teljesítmény optimalizálása érdekében.A szabályozó stabilitásának és megbízhatóságának biztosítása érdekében a szabályozó stabilitásának és megbízhatóságának kezelése és a termikus szempontok kezelése szükséges.A hőeloszlás jelentős tényező, amely befolyásolja az LM317 teljesítményét.A megfelelő hő süllyedő technikák alkalmazása megakadályozhatja a túlmelegedést, ami egyébként feszültségszabályozási problémákat vagy az alkatrész károsodását okozhatja.Az LM317 viselkedése különböző terhelési körülmények között befolyásolja a teljes kimeneti stabilitást.A szabályozó áramkör tesztelése több terhelési forgatókönyvben értékes betekintést nyújt arra, hogy a terhelés ingadozása hogyan befolyásolja a kimeneti feszültséget.

LM317 vs. LM7805

Állítható és rögzített kimeneti feszültség

Az LM317 és az LM7805 különálló szerepeket szolgál különféle kimeneti képességeik miatt, amelyek mindegyike egyedi vonzerejét hozza a táblához.Az LM317 azoknak a rugalmasságnak a vágyakozását szolgálja, amelynek állítható kimeneti feszültsége 1,25 V -tól 37 V -ig terjed, ezt a funkciót az alkalmazásokban ápolják, ahol a változó feszültségszintek javítják a teljesítményt.Ezzel szemben az LM7805 kitartó jellegével kiemelkedik, rögzített 5 V -os kimenetet biztosítva, és a stabilitást és az egységességet virágzó rendszerekben keresi a helyét.

Jelenlegi kimeneti képességek

Az LM317 figyelemre méltó előnye, hogy képes támogatni a magasabb áramkimeneteket.Ez elsősorban előnyös a robusztus energiaellátást igénylő forgatókönyveknél, és megbízhatóságot kínál az intenzívebb projektekhez.Másrészt az LM7805, egyértelműbb kialakításával, általában alacsonyabb áramkimeneteket kezeli.Noha ez korlátozónak tűnhet, gyakran tökéletesen megfelel a kevesebb igényes alkalmazásnak, ami egyszerű, de hatékony megoldást kínál.

Alkatrészkövetelmények

Az LM317 feszültség -beállításhoz történő felhasználása további alkatrészeket igényel, például ellenállásokat vagy potenciométereket.Ez a bonyolultság egy rugalmasságréteget injektál a feszültségszabályozási folyamatba, de a tervezés átgondoltabb megközelítését igényli.Éles kontrasztban az LM7805 rögzített kimenete jelentősen korszerűsíti az áramkör kialakítását.A külső alkatrészek szükségességének minimalizálása, lehetővé teszi a gyorsabb és egyértelműbb megvalósítást, a könnyű és hatékonyság érzetét idézve elő a tervezési folyamatban.

Összehasonlítható alkatrészek

Rész Szám	Gyártó	Csomag / Eset	Szám csapok	Szám outputok száma	Maximum Kimeneti áram	Miniszterelnök Bemeneti feszültség	Maximum Bemeneti feszültség	Miniszterelnök Kimeneti feszültség	Maximum Kimeneti feszültség	Lemorzsolódás Feszültség	Kilátás Összehasonlít
LM317T	Félvezetőn	TO-220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	2 V	LM317T vs LM317KCS
LM317KCS	Texas Műszerek	TO-220-3	3	1	1.5 a	4.2 V	40 V	1.25 V	37 V	2 V	LM317T vs LM317KCS
LM317T	Stmicroelectronics	TO-220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	-	LM317T vs LM317T
LM217T	Stmicroelectronics	TO-220-3	3	1	1.5 a	4.2 V	40 V	1.2 V	37 V	-	LM317T vs LM217T
LM317KCT	Texas Műszerek	TO-220-3	3	1	1.5 a	4.2 V	40 V	1.25 V	37 V	2 V	LM317T vs LM317KCT

Adatlap PDF

LM317T adatlapok:

TO220B03 PKG DRAJAL.PDF

KA317, LM317.pdf

LM317, NCV317 DATASHEET.PDF

LM317, NCV317 DATASHEET.PDF

LM317KCS adatlapok:

Lm317kce3.pdf

LM317T adatlapok:

LM217, LM317.pdf

LM217T adatlapok:

LM217, LM317.pdf

Gyakran feltett kérdések [GYIK]

1. Hogyan működik az LM317?

Az LM317 állítható lineáris feszültségszabályozóként működik, és aprólékos irányítást biztosít a kimeneti feszültség felett olyan visszacsatolási mechanizmuson keresztül, amely két külső ellenállásból áll.Az ellenállási értékek megváltoztatásával a visszacsatolási feszültség változik, következésképpen beállítva a szabályozó kimeneti feszültségét.Ezt a megközelítést rutinszerűen alkalmazzák az elektronikában, hogy eltérő feszültségszintet szerezzenek az egyetlen tápegységtől, és az alkalmazásokig terjedjenek, a mikrovezérlő projektektől az ipari energiarendszerekig.A gyakorlati forgatókönyvekben az elektronikus eszközök tervezési szakaszában tanúja lehet ennek, ahol a pontos feszültségszabályozás biztosítja a megbízható működést és enyhíti az előre nem látható kérdéseket - hangsúlyozva, hogy a komoly pontosság és a stabilitás milyen elektronikus áramkörökben.

2. Mire használják az LM317 -et?

Az LM317 felhasználható egy stabil kimeneti feszültség biztosítására, az állandó áramszabályozás biztosításához, az akkumulátortöltő tervezésének megkönnyítéséhez és a változó tápegységek fő alkotóelemeként.Az állítható feszültség biztosításának képessége különösen hasznos különféle kontextusokban.Használhatja azt az áramkör különböző szakaszainak táplálására, amelyek változó feszültségszintet igényelnek, biztosítva a kompatibilitást és a működési hatékonyságot.Ezekben a különféle gyakorlati beállításokon belül az LM317 bizonyítja annak sokoldalúságát, tükrözve annak alkalmazkodóképességét számtalan elektromos környezetben.

3. Mekkora az LM317 maximális bemeneti feszültsége?

Az LM317 támogatja a 40 V-os maximális bemeneti feszültséget, és hatékonyan működik, a bemeneti-kimeneti feszültség-differenciálmű 3 V-tól 40 V-ig.Ez a tulajdonság kibővíti alkalmazhatóságát a különféle tápegységekben, mind a magas, mind az alacsony feszültségigények számára.Például ez a tulajdonság felbecsülhetetlen értékűnek bizonyul, ha olyan rugalmas tápegységeket tervez, ahol jelentős bemeneti feszültségváltozások fordulhatnak elő, javítva a tervezési rugalmasságot és biztosítva a megbízható teljesítményt a tényleges alkalmazásokban.

4. Mekkora az LM317 kimeneti feszültsége?

Az LM317 rugalmas kimeneti feszültségtartományt kínál 1,25 V -tól 37 V -ig, az áramszállítási képesség 1,5a lehet.Ez a rugalmasság hasznos eszközévé teszi az energiamegoldások testreszabását a konkrét követelmények teljesítéséhez, a kis léptékű projektektől a nagy ipari alkalmazásokig.A beállítható kimenetének felhasználásával testreszabhatja a feszültségkínálatot, hogy összehangoljon a különféle elektronikus alkatrészek igényeihez, optimalizálva a teljesítményt és javíthatja az elektronikus rendszerek hosszú élettartamát.A laboratóriumi környezetben gyakran a feszültség pontos szabályozásának képessége a kísérleti pontosság elérése és a biztonság biztosítása érdekében, bemutatva a szabályozó felbecsülhetetlen értékű hasznosságát.
