LGA vs BGA összehasonlítási útmutató az elektronikus rendszerek tervezéséhez

Ebből a cikkből megismerheti az LGA (Land Grid Array) és a BGA (Ball Grid Array) csomagok közötti legfontosabb különbségeket.Meg fogja érteni, hogyan épülnek fel az egyes csomagok, hogyan csatlakoznak a PCB-hez, és hol használják általában.A tartalom összehasonlítja szerkezetüket, teljesítményüket, gyakorlati előnyeiket és hátrányaikat is.A végére tudni fogja, hogyan válassza ki a megfelelő csomagot a tervezési igényei alapján.

Katalógus

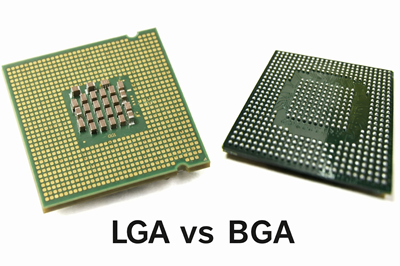

1. ábra: LGA vs BGA áttekintés

Mi az LGA (Land Grid Array)?

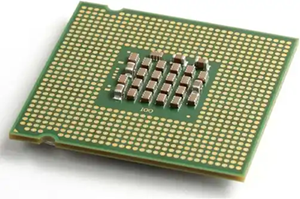

2. ábra LGA csomag

Az LGA (Land Grid Array) az IC-csomag egy olyan típusa, ahol a csapok vagy forrasztógolyók helyett lapos, vezetőképes párnák, úgynevezett földek találhatók az alkatrész alján.Ezek a földek érintkezésbe lépnek a NYÁK-on lévő aljzatban lévő rugós csapokkal, állandó forrasztás nélkül hozva létre elektromos kapcsolatot.Ezt a kialakítást széles körben használják CPU-kban és nagy teljesítményű processzorokban, mivel lehetővé teszi az egyszerű telepítést és cserét.Maga a csomag nem tartalmaz forrasztóelemeket, így a végső csatlakozást nem a chip, hanem a foglalat interfész határozza meg.Ez a szerkezet a szemrevételezést is leegyszerűsíti, mivel az érintkezők a felületen hozzáférhetők.

Mi az a BGA (Ball Grid Array)?

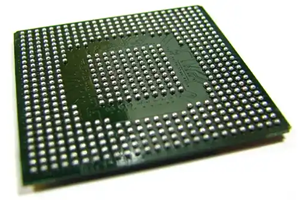

3. ábra: BGA csomag

A BGA (Ball Grid Array) egy felületre szerelhető csomag, amely a chip alsó oldalán lévő kis forrasztógolyók sorát használja az elektromos csatlakozások kialakítására.Az összeszerelés során ezek a forrasztógolyók megolvadnak az újrafolyós folyamat során, és közvetlenül a PCB-n lévő párnákhoz tapadnak, állandó kötéseket hozva létre.Ez a csomagolási módszer kompakt elrendezést tesz lehetővé nagyszámú összeköttetéssel, kis helyigénnyel.A BGA-csomagokat általában nagy sűrűségű elektronikákban használják, például okostelefonokban, GPU-kban és beágyazott rendszerekben.A forrasztógolyók a mechanikai feszültség elosztását is segítik a csomagoláson működés közben.

LGA vs BGA: Fizikai és szerkezeti különbségek

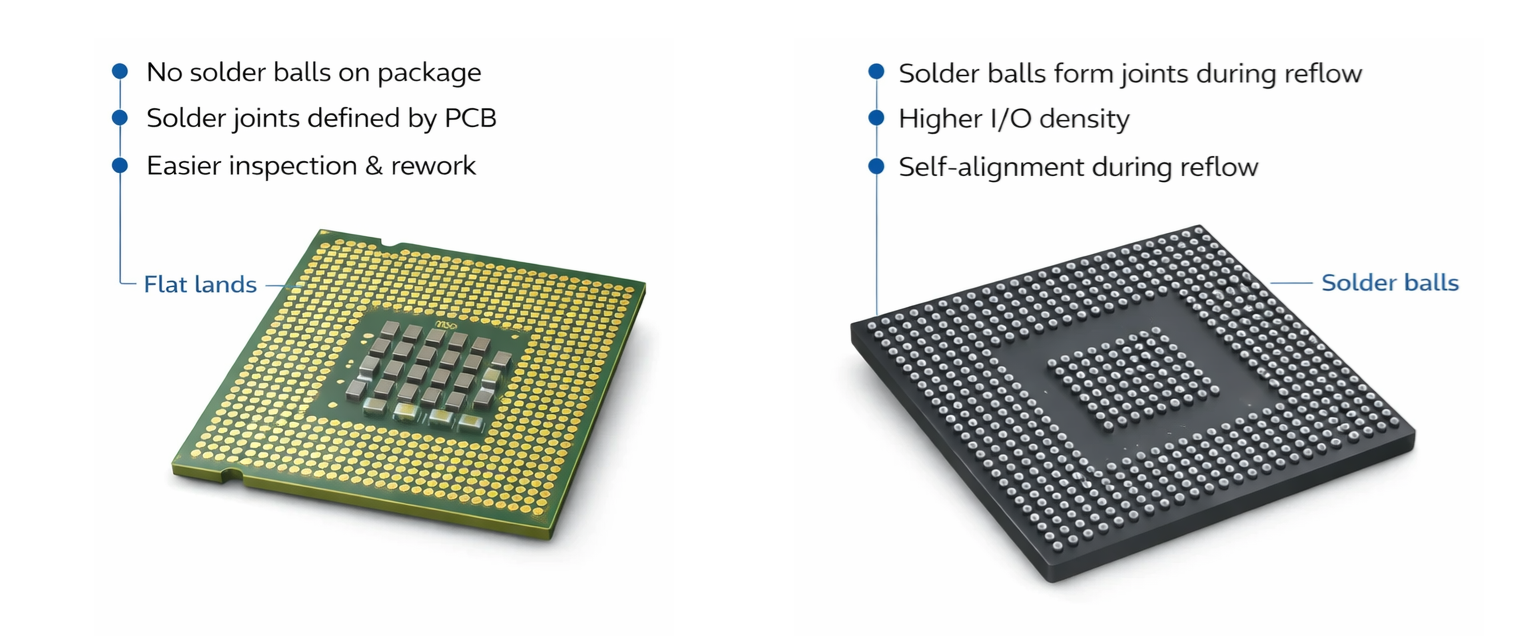

4. ábra Szerkezeti összehasonlítás

Az LGA-csomagok lapos fémfelületeket használnak, amelyek rácsban vannak elrendezve a chip alján, amelyek egy foglalatban lévő megfelelő csapokhoz illeszkednek.Ezekhez a csomagokhoz mechanikus rögzítőrendszerre van szükség, például aljzatra és reteszelő mechanizmusra a megbízható érintkezési nyomás fenntartása érdekében.A forrasztógolyók hiánya azt jelenti, hogy maga a chip nem kötődik közvetlenül a PCB-hez, így eltávolítható és újrafelhasználható.Az elrendezést szabadon látható érintkezőbetétek határozzák meg, amelyek jól láthatóak és hozzáférhetők az ellenőrzéshez.Ezzel szemben a szerelési mód az aljzaton belüli pontos beállítástól függ, nem pedig a forrasztási rögzítéstől.Amint az ábrán látható, a lapos és egyenletes felület megkülönbözteti az LGA-t a többi csomagtípustól.

A BGA-csomagok viszont egy sor forrasztógolyót tartalmaznak, amelyek elektromos csatlakozásként és mechanikus horgonyként is működnek.Ezeket a forrasztógolyókat előre rögzítik a csomagoláshoz, és megolvadnak az újrafolytatási folyamat során, hogy állandó kötéseket képezzenek a PCB-vel.Az LGA-val ellentétben a BGA alkatrészek közvetlenül az alaplapra vannak rögzítve, aljzat nélkül, így speciális utófelszerelés nélkül nem távolíthatók el.A csatlakozások a csomagolás alatt vannak elrejtve, ami nagyobb kihívást jelent a szemrevételezéssel.A forrasztógolyók rácsja szűkebb távolságot és nagyobb tűszámot tesz lehetővé ugyanazon a lábnyomon belül.Amint az ábrán látható, a megemelt gömb alakú érintkezők egyértelműen megkülönböztetik a BGA szerkezetét az LGA sík területeitől.

LGA vs BGA: hő- és elektromos teljesítmény

Teljesítmény Aspect	LGA (földhálózat tömb)	BGA (Ball Grid tömb)
Termikus Disszipáció	Hőátadás az aljzat érintkezésétől és a hűtőborda hatékonyságától függ;valamivel kevésbé közvetlen termikus út	Közvetlen forrasztás A PCB-hez való csatlakozás javítja a hővezetést és a szórási hatékonyságot
Termikus Ellenállás (θJA)	Jellemzően magasabb a csomag és a PCB közötti interfészrétegek miatt	Alsó termikus ellenállás a közvetlen rögzítésnek és a jobb hőáramlásnak köszönhetően
Hő Elosztási egységesség	Lehet, hogy egyenetlen hőátadás az érintkezési nyomáseloszlástól függően	Egyenletesebben hőelosztás a forrasztási kötések és a PCB között
Jelintegritás	Kicsit hosszabb Az aljzaton áthaladó jelút impedanciaváltozást okozhat	Rövid, közvetlen A csatlakozások csökkentik a jelveszteséget és javítják az integritást
Parazita Induktivitás	Magasabb miatt aljzatcsapok és érintkező interfész	Alacsonyabb miatt kompakt forrasztógolyós csatlakozások
Elektromos Ellenállás	Attól függően változik az érintkezési nyomásra és az aljzatcsapok tisztaságára	Alacsony és stabil tartós kohászati forrasztási kötések miatt
Power Delivery Hatékonyság	Jó de az aljzat minőségétől és a csap érintkezési konzisztenciától függ	Hatékonyabb az alacsony impedanciájú utak és a stabil kapcsolatok miatt
Nagyfrekvenciás Teljesítmény	Május tapasztalat kismértékű jelromlás nagyon magas frekvenciákon	Jobban megfelel RF és nagy sebességű kivitelekhez a minimális jelúthossz miatt
Elektromágneses Teljesítmény	Kicsit magasabban EMI kockázat a hosszabb összekapcsolási utak miatt	Alacsonyabb EMI miatt kompakt elrendezés és rövidebb elektromos hurkok
Megbízhatóság Betöltés alatt	Teljesítmény lehet idővel változhat az aljzat érintkezőinek kopása vagy szennyeződése miatt	Rendkívül stabil időbeli teljesítmény a rögzített forrasztási kötéseknek köszönhetően

Az LGA előnyei és hátrányai

Az LGA előnyei

• Lehetővé teszi a könnyű telepítést és cserét forrasztás nélkül, így ideális a bővíthető rendszerekhez.

• Leegyszerűsíti az ellenőrzést és a karbantartást, mivel az érintkezők szabadon vannak és hozzáférhetők.

• Csökkenti a csomagolás sérülésének kockázatát a kezelés során, mivel nincsenek törékeny tűk a chipen.

• Támogatja a magas tűszámot, miközben megőrzi a mechanikai megbízhatóságot a foglalat kialakítása révén.

Az LGA hátrányai

• Aljzatot igényel, ami növeli a rendszer általános költségét és a kártya összetettségét.

• Az érintkezés megbízhatósága az állandó nyomástól és az aljzat állapotától függ.

• Nagyobb mechanikai helyigény a közvetlenül szerelt csomagokhoz képest.

• Csatlakozási problémákra érzékeny, ha szennyeződés vagy eltolódás történik.

A BGA előnyei és hátrányai

A BGA előnyei

• Nagyon magas I/O-sűrűséget tesz lehetővé kis helyigény mellett a modern elektronika számára.

• Erős mechanikai és elektromos csatlakozásokat biztosít a forrasztási kötéseken keresztül.

• Javítja az elektromos teljesítményt rövidebb jelutak és alacsonyabb induktivitás révén.

• Támogatja a hatékony hőátvitelt a PCB közvetlen csatlakoztatásával.

A BGA hátrányai

• Nehéz ellenőrizni a forrasztási kötéseket, mivel a csomagolás alatt vannak elrejtve.

• Speciális felszerelést igényel az összeszerelési és utómunkálati folyamatokhoz.

• A PCB-re forrasztva nem könnyen cserélhető.

• A gyártási hibákat, például a forrasztási üregeket vagy az áthidalást nehezebb észlelni.

Hogyan válasszunk LGA és BGA csomagok között?

1. Határozza meg a szervizelhetőségi követelményeket

Ha terméke egyszerű frissítést vagy helyszíni cserét igényel, az LGA általában megfelelőbb, mert lehetővé teszi a nem állandó telepítést.Ez különösen fontos olyan rendszerekben, mint az asztali számítógépek vagy szerverek, ahol előfordulhat, hogy az összetevőket cserélni kell.A BGA-t ezzel szemben állandó felszerelésre tervezték, és nem gyakori cserére.Fontolja meg, milyen gyakran történik karbantartás vagy frissítés a termék életciklusa során.A szervizelhetőség alapján történő kiválasztás segít csökkenteni a hosszú távú működési költségeket és az állásidőt.

2. Értékelje a méret- és helykorlátokat

A kompakt eszközök, például okostelefonok vagy beágyazott rendszerek esetében a BGA-t gyakran előnyben részesítik kisebb alapterülete és nagyobb sűrűsége miatt.Az LGA további helyet igényel az aljzatok és a mechanikus rögzítőrendszerek számára, ami növelheti a tábla méretét.A helyszűke kialakításokban a helyigény minimalizálása jót tesz a termék általános formájának.A BGA szűkebb elrendezést és a PCB-terület hatékonyabb felhasználását teszi lehetővé.Ez a lépés biztosítja, hogy a csomagválasztás összhangban legyen a fizikai tervezési korlátokkal.

3. Fontolja meg a gyártási lehetőségeket

Az Ön rendelkezésre álló összeszerelési folyamata nagy szerepet játszik a csomag kiválasztásában.A BGA-hoz szabályozott újrafolyatásos forrasztási és ellenőrző eszközökre van szükség, mint például a röntgenrendszerek, amelyek nem biztos, hogy minden gyártási beállításban állnak rendelkezésre.Az LGA viszont leegyszerűsíti az összeszerelést, mivel forrasztás helyett aljzatokat használ.Mérje fel, hogy gyártósora képes-e támogatni a BGA-összeállítás összetettségét.A csomagolás típusának és a gyártási képességnek való megfeleltetése elkerüli a gyártási kockázatokat.

4. Elemezze a teljesítménykövetelményeket

A rövidebb elektromos utak és a jobb jelintegritás miatt a nagy sebességű és nagyfrekvenciás alkalmazások gyakran profitálnak a BGA-ból.Az LGA továbbra is támogatja a nagy teljesítményű alkalmazásokat, de az aljzat minőségétől és kialakításától függ.Ha az alkalmazás igényes elektromos teljesítményt igényel, a csomagválasztás fontossá válik.Vegye figyelembe az olyan tényezőket, mint a jelsebesség, a zaj és az energiaellátás stabilitása.Ez biztosítja az optimális teljesítményt az adott használati esetnek megfelelően.

5. Mérje fel a költségkorlátokat

A költségvetési megfontolások magukban foglalják a komponens- és a rendszerszintű költségeket is.Az LGA növelheti a költségeket a foglalatok és a mechanikus alkatrészek miatt, míg a BGA csökkentheti a kártya összetettségét, de növelheti a gyártási költségeket.A teljes költségnek tartalmaznia kell az összeszerelést, a tesztelést és az esetleges utómunkálatokat.Értékelje az előzetes és a hosszú távú költségek közötti kompromisszumot.A megfelelő egyensúly kiválasztása segít fenntartani a jövedelmezőséget és a méretezhetőséget.

6. Határozza meg a megbízhatósági igényeket

Rezgésnek, hőciklusnak vagy zord környezetnek kitett alkalmazásoknál a BGA gyakran erősebb mechanikai stabilitást biztosít a forrasztott csatlakozásoknak köszönhetően.Az LGA mechanikai nyomásra támaszkodik, amely extrém körülmények között kevésbé robusztus lehet.A megbízhatósági követelmények iparágonként változnak, például autóipartól vagy ipari elektronikától függően.A csomag kiválasztásakor vegye figyelembe a környezeti stressztényezőket.Ez a lépés biztosítja a hosszú távú tartósságot és a termék megbízhatóságát.

LGA és BGA csomagok alkalmazásai

Példák LGA komponensekre

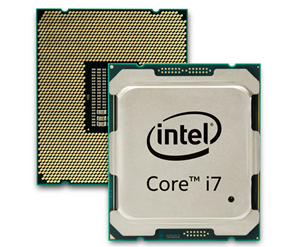

5. ábra: LGA komponens példák

• Asztali és szerver CPU-k - Sok processzor, például az Intel Core és a Xeon sorozat, LGA-csomagolást használ a foglalat alapú telepítéshez.Ez lehetővé teszi a CPU-k frissítését vagy cseréjét forrasztás nélkül.A kialakítás támogatja az összetett feldolgozási feladatokhoz szükséges magas tűszámot.Széles körben használják személyi számítógépekben és adatközpontokban.

• Hálózati interfész vezérlők - Egyes Ethernet-vezérlők LGA-csomagokat alkalmaznak, hogy lehetővé tegyék az alaplapok moduláris integrációját.Ez megkönnyíti a hálózati hardver karbantartását és cseréjét.A csomag támogatja a stabil elektromos csatlakozásokat a nagy sebességű adatátvitel érdekében.Általában megtalálható a vállalati hálózati berendezésekben.

• Energiagazdálkodási IC-k - Egyes teljesítményszabályozó eszközök LGA-t használnak a megbízható érintkezés és a hőteljesítmény érdekében.A lapos betét kialakítás biztosítja a konzisztens csatlakozást a PCB-vel vagy az aljzattal.Ezeket az alkatrészeket feszültségszabályozási és áramelosztó rendszerekben használják.Kialakításuk támogatja a hatékony rendszerszintű integrációt.

• RF modulok - Az LGA-t bizonyos RF modulokban használják, ahol kompakt méretre és megbízható érintkezésre van szükség.A csomag támogatja a nagyfrekvenciás jelkezelést stabil kapcsolatokkal.Gyakran használják kommunikációs eszközökben és vezeték nélküli rendszerekben.A szerkezet lehetővé teszi a moduláris felépítésekbe való egyszerű integrálást.

• Beágyazott processzorok - Egyes beágyazott számítástechnikai modulok LGA-csomagolást használnak az ipari rendszerek rugalmassága érdekében.Ez megkönnyíti a frissítést és karbantartást a hosszú élettartamú alkalmazásokban.A csomag támogatja a stabil működést ellenőrzött környezetben.Általában automatizálási és vezérlőrendszerekben használják.

Példák BGA komponensekre

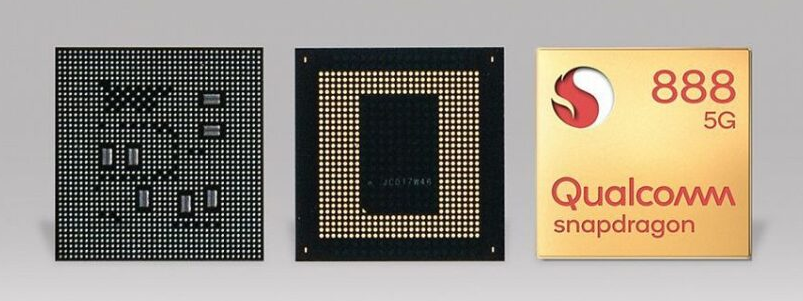

6. ábra: Példák a BGA komponensekre

• Grafikus feldolgozó egységek (GPU-k) - A GPU-k általában BGA-csomagolást használnak a nagy tűsűrűség és a gyors adatátvitel támogatására.A kompakt kialakítás lehetővé teszi a grafikus kártyákba és laptopokba való integrálást.A forrasztott csatlakozások javítják a teljesítményt és a megbízhatóságot nagy terhelés mellett.Ez a csomag fontos a modern, nagy teljesítményű grafikus rendszerek számára.

• Mobil SoC processzorok - Az okostelefon-processzorok, például a Snapdragon sorozathoz tartozók, a BGA-ra támaszkodnak a kompakt és hatékony kialakítás érdekében.A csomag támogatja a CPU, a GPU és a csatlakozási funkciók magas szintű integrációját.Vékony eszközprofilokat és nagy feldolgozási teljesítményt tesz lehetővé.Ez ideálissá teszi mobil és hordozható elektronikához.

• Field-Programmable Gate Arrays (FPGA-k) - Az FPGA-k gyakran használnak BGA-csomagokat nagyszámú I/O kapcsolat befogadására.A kialakítás támogatja az összetett logikai műveleteket és a nagy sebességű kommunikációt.Ezeket az összetevőket a távközlésben, az AI-ban és az adatfeldolgozó rendszerekben használják.A csomag stabil teljesítményt biztosít az igényes alkalmazásokban.

• Memória chipek (DRAM/Flash) - Sok memóriaeszköz BGA-csomagolást használ a nagy sűrűségű halmozás és a hatékony PCB-elrendezés érdekében.A kis helyigény lehetővé teszi több chip egymáshoz közeli elhelyezését.Ez javítja a rendszer teljesítményét és csökkenti a késleltetést.Széles körben használják a fogyasztói elektronikában és a számítástechnikai rendszerekben.

• Lapkakészletek és vezérlők - Az alaplapi lapkakészletek és a beágyazott vezérlők gyakran használnak BGA-t az állandó és megbízható kapcsolatokhoz.A csomag komplex funkcionalitást támogat egy kompakt helyen.Általában laptopokban, táblagépekben és beágyazott rendszerekben használják.A kialakítás hosszú távú stabilitást és teljesítményt biztosít.

Következtetés

Az LGA és a BGA elsősorban abban különbözik, hogy hogyan csatlakoznak a NYÁK-hoz: az LGA aljzatalapú érintkezőket használ, a BGA pedig forrasztott csatlakozásokat használ.Az LGA könnyebb cserét és ellenőrzést kínál, míg a BGA nagyobb sűrűséget, jobb elektromos teljesítményt és erősebb mechanikai stabilitást biztosít.Mindegyik csomagnak van kompromisszuma a költségek, a gyárthatóság és a megbízhatóság tekintetében az alkalmazástól függően.A megfelelő opció kiválasztása a szervizelhetőség, a helyszűke, a teljesítményigény és a gyártási képességek egyensúlyától függ.
