LFEC3E-3Q208C FPGA áttekintés: Jellemzők, alkalmazások, programozás és specifikációk

Ebben a cikkben megismerheti az LFEC3E-3Q208C-t, a Lattice Semiconductor FPGA-t.Látni fogja, mi az, az általa kínált fő jellemzők, és miért hasznos sok középkategóriás tervhez.A tartalom áttekinti a specifikációit, alkalmazásait és lépésről lépésre történő programozási folyamatát, az előnyei, hátrányai és a gyártó részleteivel együtt.

Katalógus

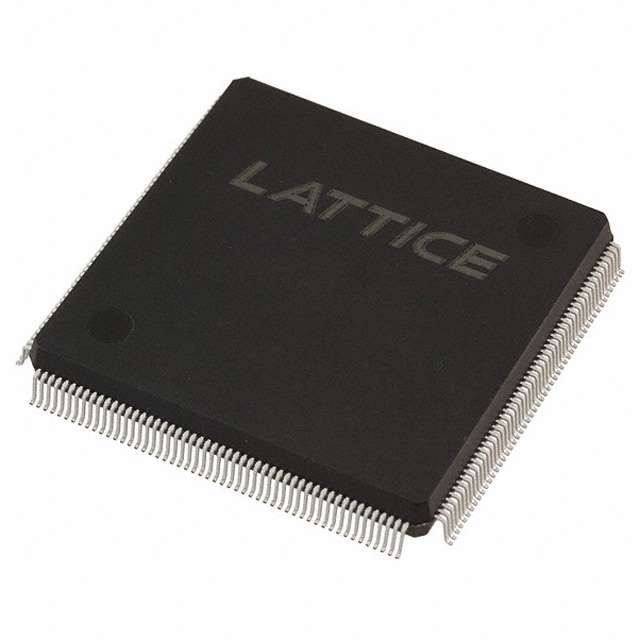

Mi az LFEC3E-3Q208C?

A LFEC3E-3Q208C egy költséghatékony terepi programozható kapu tömb (FPGA) a Lattice Semiconductor-tól, amelyet a Latticeec (Gazdaság) család részeként terveztek.Ezt a családot olyan programozható logikai megoldások szállítására fejlesztették ki, amelyek kiegyensúlyozzák a megfizethetőséget a mainstream tervek megbízható teljesítményével.A Latticeec hierarchián belül a középső tartományban ül, mintegy 3000 logikai elemet és hatékony energiafelhasználást kínálva, áthidalva a rést a kisebb belépési eszközök és a nagyobb, erőforrás-igényes modellek között.A szélesebb LatticeECP/EC sorozat hangsúlyozza az alacsony költségű programozhatóságot, a méretezhetőséget és a rugalmasságot több eszközméreten keresztül, az EC változat pedig a gazdaságvezérelt teljesítményre összpontosít.

LFEC3E-3Q208C-t keres?Vegye fel velünk a kapcsolatot, hogy ellenőrizze az aktuális készleteket, az átfutási időt és az árakat.

LFEC3E-3Q208C szolgáltatások

• Logikai források

Az eszköz körülbelül 3100 logikai elemet integrál 384 blokkba, így elegendő kapacitást biztosít a középtávú tervekhez.Ez az erőforrások egyenlege lehetővé teszi a kontroll logikához, a jelfeldolgozáshoz és a beágyazott alkalmazásokhoz, túlzott költségek nélkül.

• Programozható I/O

Legfeljebb 145 programozható bemeneti/kimeneti csapokkal támogatja a csatlakozási lehetőségek széles skáláját.Ezek az I/OS kompatibilisek több szabványtal, például LVCMOS, LVTTL, LVDS, PCI és SSTL, lehetővé téve a rugalmas rendszerintegrációt.

• Beágyazott memória

Az FPGA magában foglalja a dedikált blokk RAM-ot (EBR) és az elosztott RAM-erőforrásokat, amelyek hatékonyan tárolnak.Ez lehetővé teszi az adatpufferálás, a keresési táblák vagy a kis beágyazott emlékek bevezetését közvetlenül az eszköz belsejében.

• Órakezelés

Legfeljebb négy integrált PLL -t tartalmaz, amelyek frekvenciaszorozást, megosztást és fázisváltást kínálnak.Ez lehetővé teszi a pontos időzítés vezérlését és a nagysebességű minták szinkronizálását.

• DDR memória támogatás

Az eszköz magában foglalja a DDR interfészek hardver -támogatását, amely képes a DDR400 (200 MHz) futtatására.Ez praktikussá teszi azokat a terveket, amelyek külső nagysebességű memória-hozzáférést igényelnek.

• Energiahatékonyság

Az 1,2 V -os magellátással működő FPGA minimalizálja a rendszer teljes energiafogyasztását.Alacsony teljesítményű kialakítása ideális hordozható vagy energiaérzékeny alkalmazásokhoz.

• Rendszerszintű szolgáltatások

A beépített funkciók, mint például az IEEE 1149.1 határolvasás, a chip logikai elemzés (ISPTracy) és az SPI Boot Flash interfész, egyszerűsítik a tesztelést és a hibakeresést.Ezek a szolgáltatások csökkentik a fejlesztési időt és javítják a tervezési megbízhatóságot.

• Fejlesztési támogatás

Az ISPLEVER Design Suite támogatásával az eszköz előnyös az automatizált szintézisből, a hely- és az út- és az ellenőrző eszközökből.Az IspleverCore IP blokkok használatával is felgyorsíthatja a közös funkciókat és lerövidítheti a piacra dobott időt.

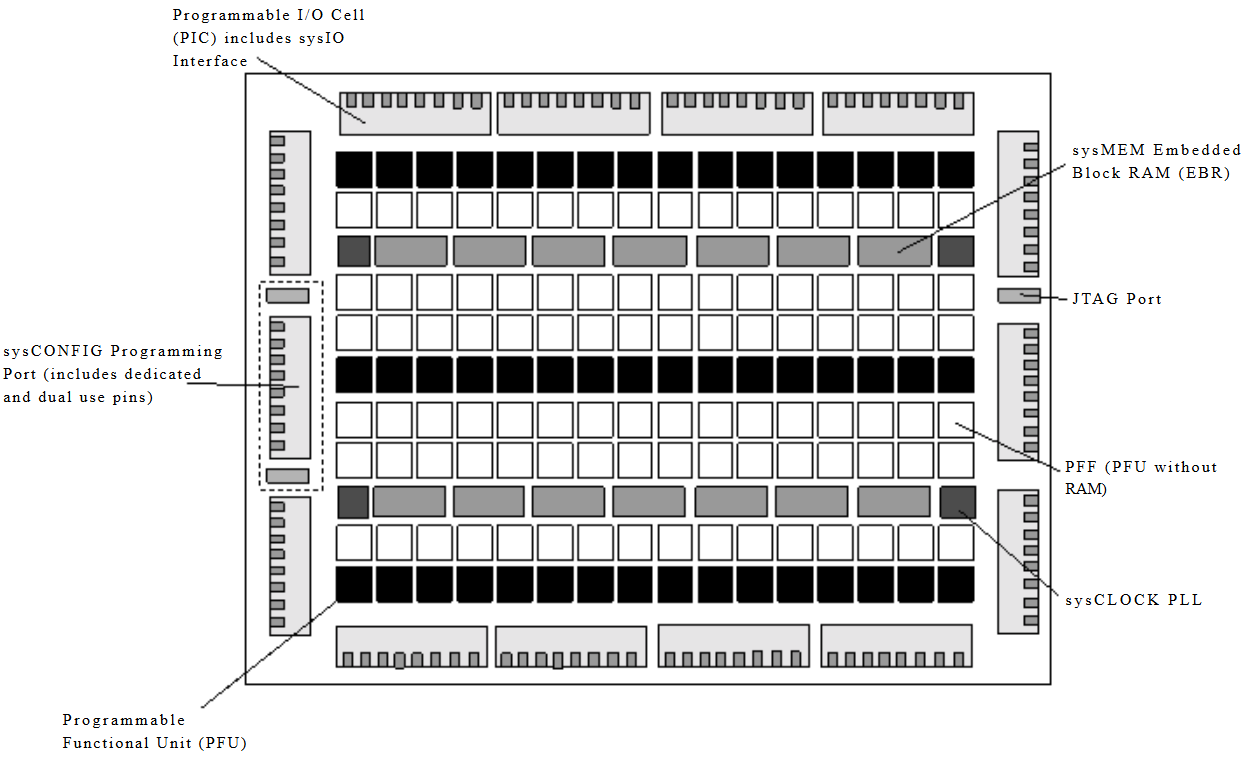

LatticeCp/EC családi blokkdiagram

A LatticeCP/EC család blokkdiagramja (beleértve az LFEC3E-3Q208C-t) megmutatja, hogyan épül az FPGA és hogyan működnek részei.A programozható I/O cellákat (PIC -k) a szélek körül helyezik, hogy a chipet külső eszközökkel csatlakoztassák, számos jelstandardot támogatva.Belül a programozható funkcionális egységek (PFUS) kezelik a logikai műveleteket, néhányuk párosítva a beágyazott blokk RAM -hoz (EBR) az adatok tárolására, mások csak a logikára összpontosítva.A SYSCLOCK PLLS kezeli az órajeleket, hogy a kialakítás megfelelő sebességgel és időzítéssel futhasson.A Sysconfig port és a JTAG port lehetővé teszi, hogy az FPGA -t programozzon, tesztelje és hibakeresse.Ez az elrendezés az LFEC3E-3Q208C rugalmasságot, megbízható teljesítményt és egyszerű integrációt biztosít a költségérzékeny tervekbe.

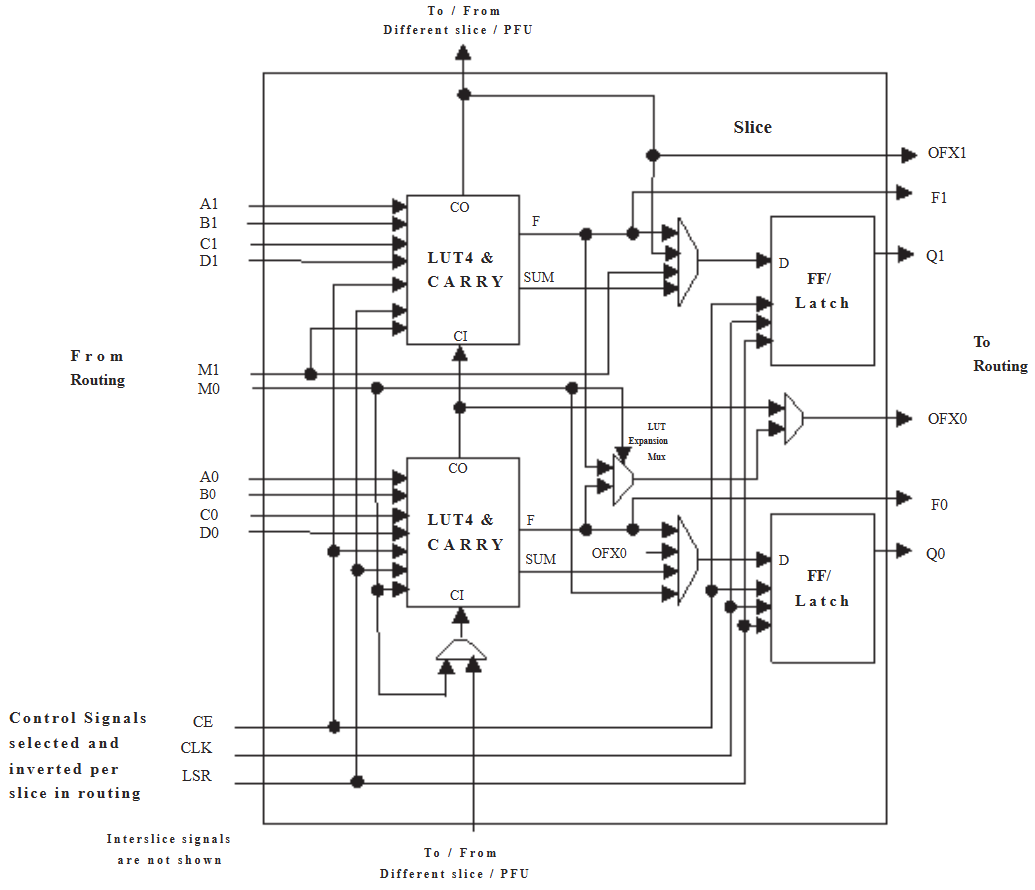

LatticeCp/EC szelet diagram

A szelet a LatticeCP/EC családban, mint az LFEC3E-3Q208C-ben, az a központi logikai egység, amely ötvözi az LUT4-et és a hordozó blokkokat a logika és a számtani műveletek végrehajtásához.Minden szelet magában foglalja a flip-flopokat/reteszeket az adatok tárolására és a szekvenciális logika engedélyezésére, a multiplexerekkel, hogy rugalmasan átirányítsák a jeleket akár regiszterek, akár közvetlenül.Ez a struktúra fontos, mivel az FPGA sebességét, rugalmasságát és hatékonyságát biztosítja az egyszerű és az összetett digitális minták kezeléséhez.Az alábbi táblázat összefoglalja a szeletjel -leírásokat, beleértve azok funkcióit, típusait, jelneveit és céljait.

Funkció	Beír	Jelnevek	Leírás
Bemenet	Adatjel	A0, B0, C0, D0	Bemenetek az LUT4 -hez
Bemenet	Adatjel	A1, B1, C1, D1	Bemenetek az LUT4 -hez
Bemenet	Többcélú	M0	Többcélú bemenet
Bemenet	Többcélú	M1	Többcélú bemenet
Bemenet	Vezérlőjel	CE	Óra engedélyezése
Bemenet	Vezérlőjel	LSR	Helyi készlet/visszaállítás
Bemenet	Vezérlőjel	Loghinta	Rendszeróra
Bemenet	PFU inter-PFU jel	Fcin	Gyors hordtás
Kibocsátás	Adatjelzők	F0, f1	LUT4 kimeneti regisztráció bypass jelek
Kibocsátás	Adatjelzők	Q0, Q1	Regisztrálja a kimeneteket
Kibocsátás	Adatjelzők	OFX0	Lut5 mux kimenete
Kibocsátás	Adatjelzők	OFX1	Lut6, lut7, lut8 2 mux kimenete a szelettől függően
Kibocsátás	PFU inter-PFU jel	FCO	A jobbra a legtöbb PFU -ban a gyors hordtáskál kimenet

LFEC3E-3Q208C specifikációk

Beír	Paraméter
Gyártó	Rácsos félvezető
Feszültség - ellátás	1,14v ~ 1,26 V
Összes RAM BITS	56,320
Beszállító eszköz csomag	208-PQFP (28x28)
Sorozat	EK
Csomag / tok	208-bfqfp
Csomag	Tálca
Üzemi hőmérséklet	0 ° C ~ 85 ° C (TJ)
A logikai elemek/cellák száma	3100
I/O száma	145
Szerkesztési típus	Felszíni
Alaptermék száma	Lfec3

LFEC3E-3Q208C alkalmazások

1. beágyazott vezérlőrendszerek

Az LFEC3E-3Q208C jól alkalmas az eszközök, az ipari automatizálás és az IoT átjárók beágyazott vezérlői számára.Mérsékelt logikai sűrűsége és olcsó kialakítása lehetővé teszi a rögzített funkciós logikát a programozható rugalmassággal.Ez megkönnyíti a rendszerek frissítését vagy a fejlődő szabványokhoz való alkalmazkodást a hardver újratervezése nélkül.

2. DDR memória interfész

A DDR400 memória beépített támogatásával az eszköz kezelheti az adatpufferelést, a naplózást vagy az ideiglenes tárolást az alkalmazásokban.Ez a szolgáltatás olyan rendszerekben hasznos, ahol a külső memória sebessége fontos, de a teljes csúcskategóriás FPGA teljesítmény nem szükséges.Sokan részesülnek a sebesség, a költségek és a memória hatékonyságának egyenlegéből.

3. I/O áthidalás és protokoll átalakítás

Az I/O szabványok, például az LVCMOS, LVTTL, LVDS, PCI és SSTL széles körű támogatásának köszönhetően az FPGA hatékonyan áthidalja a különböző digitális interfészeket.Konfigurálható az alrendszerek közötti jelek lefordítása érdekében, így értékessé teszi a vegyes technológiai tervekben.Ez a rugalmasság elősegíti a meglévő hardver élettartamát azáltal, hogy lehetővé teszi az új összetevőkkel való kompatibilitást.

4. Ipari és infrastruktúra alkalmazások

A készülék költségérzékeny ipari és infrastrukturális berendezésekben is szolgálhat, ahol a megbízhatóság és a mérsékelt teljesítmény elegendő.A határolvasás, a chip hibakeresés és az alacsony teljesítményű működés támogatása ideálissá teszi a hatékonyságot és az egyszerű karbantartást igénylő rendszerek számára.A tipikus szerepek közé tartozik a vezérlőegységek, az interfész modulok és a megfigyelő rendszerek.

LFEC3E-3Q208C Hasonló alkatrészek

Meghatározás	LFEC3E-3Q208C	LFEC3E-3Q208I	LFEC3E-3QN208C	LFEC3E-4Q208C	LFEC1E-3Q208C	LFEC6E-3Q208C
Logikai elemek (LUTS)	~ 3,1K	~ 3,1K	~ 3,1K	~ 3,1K	~ 1,5K	~ 6.1K
Logikai blokkok	384	384	384	384	192	768
Beágyazott blokk kos (EBR)	~ 55 kb	~ 55 kb	~ 55 kb	~ 55 kb	~ 18 kb	~ 92 kb
Maximális működési frekvencia	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 340 MHz	~ 300 MHz	~ 340 MHz
I/O szám	145	145	145	145	112	145
Csomag	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP	208-PQFP
Magfeszültség	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V	1.2 V
Hőmérsékleti tartomány	0 ° C - +70 ° C	–40 ° C - +85 ° C	0 ° C - +70 ° C	0 ° C - +70 ° C	0 ° C - +70 ° C	0 ° C - +70 ° C
Megfelelőség / csomag típusa	Standard	Ipari	Ólom-mentes (QN)	Variáns (q)	Standard	Standard
Alkalmazás	Középsűrűség, általános cél	Ugyanaz, mint az LFEC3E, de ipari felhasználás	Ugyanaz, mint az lfec3e, de a csomagnak megfelelő	Ugyanaz a család, könnyű migráció	Alacsony sűrűségű költség opció	Nagyobb sűrűségű frissítés

LFEC3E-3Q208C programozási lépések

Mielőtt megkezdené az LFEC3E-3Q208C programozását, fontos előkészíteni a megfelelő eszközöket és megérteni a tervezés áramlását az eszközkonfigurációhoz.Minden lépés az előzőre épül, így a gondos figyelem biztosítja a zökkenőmentes programozási folyamatot.

1. Készítse elő a programozási hardvereket és a szoftvert

A rácsos gyémántprogramozó vagy az ISPVM rendszer telepítésével kezdi, amelyek az FPGA hivatalos eszközei.Ezután állítsa be a JTAG programozási kábelt, például a HW-USBN-2B-t, és ellenőrizze, hogy a járművezetők megfelelően vannak-e felszerelve.Ez a lépés biztosítja, hogy a számítógép készen álljon a célkészülékkel való kommunikációhoz csatlakozási hibák nélkül.

2. Végezze el a tervezését a fejlesztési szoftverben

Ezután hozzon létre egy új projektet a rácsos gyémántban, és válassza ki az LFEC3E-3Q208C-t cél eszközként.Ezután hozzáadja a Verilog vagy a VHDL forrásfájljait, alkalmazza a PIN -hozzárendeléseket, és meghatározza az időzítési korlátokat.Miután ez megtörtént, szintetizálja a tervezést, elvégzi a hely és az útvonalat, és végül generálja a bitream (.bit vagy .jed) fájlt, amelyet a programozáshoz használnak.

3. Állítsa be a táblát és a csatlakozásokat

Most csatlakoztassa a JTAG -kábelt az FPGA táblához, ügyelve arra, hogy a jelvonalak rögzítése előtt biztosítsa a földi csatlakozást.Ellenőrizze, hogy a húzó- és lehúzási ellenállások helyesen vannak a helyén, különösen a TCK és a nyitott csatornákon.Ha a táblájának további vezérlőcsapjai vannak, mint például az Erase vagy az Ispen, akkor megfelelően kell konfigurálnia azokat, hogy megakadályozzák a véletlenszerű visszaállítást a programozás során.

4. Programozza az eszközt

A hardver készen állva indítsa el a programozási eszközt, és válassza ki a csatlakoztatott kábelt.Töltse be a generált bitstream fájlt, és válassza ki a megfelelő módot, általában JTAG -t, a beállítástól függően.Indítsa el a programozási folyamatot, és az eszköz konfigurálja az FPGA -t, miközben ellenőrzi, hogy az adatok helyesen vannak -e megírva.

5. Ellenőrizze és hibakeresse a konfigurációt

A programozás után ellenőrizze a táblán lévő kész vagy init csapokat, hogy megerősítse, hogy az FPGA sikeresen konfigurált.Szükség esetén használja az ISPTracy Logic Analyzer vagy a Boundary Scan funkciókat a funkcionalitás teszteléséhez és a jel viselkedésének validálásához.Megismételheti a tervezési és programozási ciklust, amikor változtatásokra van szükség, biztosítva, hogy a projekt lépésről lépésre finomítson.

LFEC3E-3Q208C előnyök és hátrányok

Előnyök

• Alacsony energiafogyasztás, energiaérzékeny tervekhez alkalmas

• Költséghatékony a magasabb kategóriájú FPGA-khoz képest

• Egyszerű eszközlánc könnyebb tanulási görbével

• A telepítés utáni frissítésekhez újrakonfigurálható

• Kompakt csomag jó erőforrások egyensúlyával

Hátrányok

• Korlátozott teljesítmény a nagyobb FPGA -khoz képest

• Alacsonyabb logikai és memóriakapacitás, mint a csúcskategóriás eszközök

• Kevesebb harmadik fél IP-magja és ökoszisztéma-támogatása

• Az eszközláncban nincsenek a főbb gyártók fejlett jellemzői

• Nem alkalmas ultra-nagysebességű interfészekre

LFEC3E-3Q208C csomagolási méretek

Beír	Paraméter
Csomagtípus	208-PQFP (műanyag quad lapos csomag)
Testméret	28 mm × 28 mm
Hangmagasság	0,5 mm
Csomagmagasság (max)	~ 3,4 mm
Ólomszám	208 csap
Csomagstílus	Sirályszárny vezetékek (quad)
Szerkesztési típus	Felszíni
Esettanulmány	BFQFP-208
Beszállítói csomag	Tálca

LFEC3E-3Q208C gyártó

Az LFEC3E-3Q208C-t gyártja Rácsos félvezető társaság , egy amerikai székhelyű társaság székhellyel, Hillsboróban, Oregonban.Az 1983-ban alapított Lattice az alacsony fogyasztású, költséghatékony terepi programozható kapu tömbök (FPGA) és a kapcsolódó megoldások fejlesztésére szakosodott.A vállalat a kommunikáció, a számítástechnika, a fogyasztói elektronika, az ipari és autóipari piacok alkalmazásaira összpontosít.Az energiahatékony programozható eszközök innovációjáról ismert, a Lattice kulcsszerepet játszott az FPGA iparágban, különös tekintettel arra, hogy a kompakt forma tényezőit, a csökkent energiafogyasztást és a nagy megbízhatóságot igényli.

Következtetés

Az LFEC3E-3Q208C jó keveréket kínál az alacsony költségek, az alacsony energiafelhasználás, valamint a középtávú projektekhez elegendő logika és memória.Számos I/O szabványt támogat, beépített RAM-mol és PLL-ekkel rendelkezik, és képes működni a DDR400 memóriával, így hasznos lehet a kontroll, az interfész és az ipari feladatokhoz.A programozás egyszerű rácsos eszközökkel, és az extra hibakeresési szolgáltatások segítenek a teszteléshez.Noha ez nem felel meg a nagyobb FPGA -k sebességének és kapacitásának, ez megbízható választás azoknak a terveknek, amelyek rugalmasságot, hatékonyságot és megfizethető teljesítményt igényelnek.

Adatlap PDF

LFEC3E-3Q208C adatlapok:

2,73KHz.pdf
