JRC4558 OP-AMP útmutató: Jellemzők, alkalmazások és azzal egyenértékű alkatrészek

Az operatív erősítők (OP-AMPS) az elektronikai világ nem énekelt hősei, amelyek számtalan áramkör és eszköz gerincét képezik.A rendelkezésre álló számos lehetőség közül a JRC4558 sokoldalú és megbízható, kettős op-amp-amp-amp-kiemelkedik, amely híres az audio, a jelfeldolgozás és az azon túl is.Ebben a cikkben feltárjuk a JRC4558 előírásait, a PIN -konfigurációt, a funkciókat, az alternatívákat és az alkalmazásokat, amelyek gyakorlati betekintést nyújtanak az Ön számára.Függetlenül attól, hogy nagy hűségű audio berendezéseket tervez, precíziós áramköröket épít, vagy kreatív elektronikus megoldásokat vizsgál, a JRC4558 alkalmazkodóképességet és megbízhatóságot ígér.Vegyünk bele a technikai csodát, amely ezt az op-amp-t megbízható választássá teszi a különböző területeken.

Katalógus

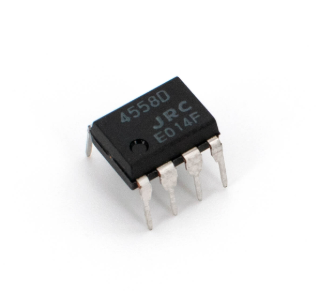

A JRC4558 áttekintése

A JRC4558 jelzi Önt, mivel ez egy preferált kettős operációs erősítőként szolgál.Csábítása a jelentős feszültség -amplifikációban és az általa kínált lenyűgözően nagy bemeneti impedanciában rejlik.A számtalan audio- és elektronikus áramkörben kiemelkedő szerepet játszik, ez a szilícium-alapú integrált áramkör alkalmazkodóképességgel büszkélkedhet, olyan csomagokkal, mint a SOP és a DIP, javítja a pedáláramkör-tervek vonzerejét.A csábító specifikációk között szerepel a 100 dB feszültségnövekedés, az 5 megaoHM üdvözlő bemeneti impedanciája és a rugalmas tápellátás ± 4 V -tól 18 V -ig.Ezek a tulajdonságok, a megfizethetőséggel kombinálva, leginkább vonzóvá teszik a tudásban lévők szemében.

A szokásos 8-tűs beállítással a JRC4558 kecsesen bonyolult áramkörökké vált.A 8. érintkezőt a pozitív tápegység bemenetére jelölik.A 4 -es csap a negatív teljesítmény -bemenetet.Az 1. és a 7. kimeneti csapot megosztják a két operatív erősítő között.Az invertáló bemeneteket a 2. és 6. csapokhoz rendelik. A nem invertáló bemenetek otthonát a 3. és 5. csapon találják meg. Belső kompenzációval és figyelemre méltó bemeneti impedanciával felhatalmazva, minden egyes operatív erősítő dicséretes teljesítményt nyújt változatos tápegységekben.

A JRC4558 az ideális operatív erősítő archetipjétől távol van, mégis a maximális feszültség -nyereség 100 dB és az 1,7 V/μs -os sebességű sebességgel biztosítja a legtöbb audio- és jelfeldolgozó feladathoz szükséges fejlécet.A nagyobb kimeneti feszültség előállításához szükséges arra, hogy a bemeneti feszültségeket az erősítők, az összehasonlítók és az integrátorok átfogó alkalmazásokhoz vonzza.Friedrich működésében egy szinguláris +5 V tápegységgel óvatosan elkülöníti a -5 V -os páros szükségességét, amely visszhangozza a modern tendenciákat az egyszerűsített, energiahatékony kialakításra.

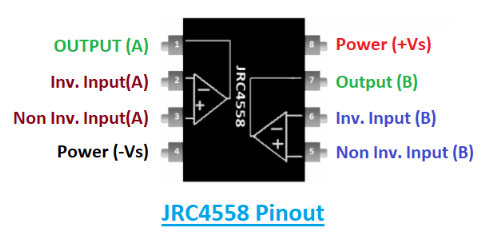

Csapos elrendezés

PIN -es szám	Tűnév	PIN -leírás
1	Ki (a)	Az op-amp kimeneti csapja a
2	Bemenet invertálása (A)	Az op-amp a fordító bemeneti csapja
3	Nem invertáló bemenet (A)	Az OP-AMP nem invertáló bemeneti csapja
4	Teljesítmény (-VS)	Földi vagy negatív ellátási terminál
5	Referencia	Az OP-AMP B nem invertáló bemeneti csapja
6	Kibocsátás	Az OP-AMP B invertáló bemeneti csapja
7	Teljesítmény (+vs)	A B OP-AMP kimeneti csapja
8	+Vs	Pozitív ellátási csatlakozó

Jellemzők és specifikáció

Jellemző	Specifikáció/részlet
Feszültségellátási tartomány	± 5 V -tól ± 15 V -ig
Sávszélesség	3MHz
Az operatív erősítők száma	Két (kettős operatív erősítő egyetlen csomagban)
Integrált áramköri forma	8 tűs IC
Üzemi hőmérsékleti tartomány	0 ° C - 70 ° C
Elrohanási kamatláb	1,7V/µs
Jelfeszültség -erősítés	Akár 100 dB -ig
Elérhető csomagok	8 tűs SOP és Dip-csomagok
Frekvencia kompenzáció	Nem szükséges
Reteszelő kérdések	Egyik sem
Aktuális fogyasztás	Alacsony
Tápegység kompatibilitása	Támogatja az egy- és a kettős tápegység beállításait
Differenciális feszültségtartomány	Széles tartomány nagy, közös üzemmódú szállással
Paraméterkövetés	A megadott hőmérsékleti tartományok között
Fázis és nyereség egyeztetés	Biztosítva az erősítők között
Bemeneti tranzisztorok	Alacsony zaj
Költség	Jelentősen költséghatékony
Célalkalmazások	Hordozható és akkumulátorral működtetett eszközök
Pin kompatibilitás	Ipari szabvány;kompatibilis az LM358 -val és az MC1458 -tal
Megbízhatóság	Kereskedelmi berendezésekben és eszközökben bizonyított

Ekvivalensek és alternatívák

•NE5532

•LM158

•LM158a

•LM358

•LM358a

•LM2904

•LM2904Q

•LM4558

•LM74

Alkalmazások

Jelerősítés

A JRC4558 OP-AMP számos környezetben bemutatja rugalmasságát, hatékonyan alkalmazkodva az autóipari rendszerekben a jelerősítés fokozása érdekében.Megbízható teljesítménye még a jármű üzemeltetésének kihívásokkal teli körülményei között is fennáll, biztosítva a zökkenőmentes utazást.A földre hivatkozott rendszerekben az OP-AMP kitűnő stabilitást és következetességet kínál, elsősorban abban az esetben, ha a különféle alkatrészek közötti pontosságot keresik.Tudja megismerni a hasonló op-ampkák megkülönböztetését, és felismerheti, hogy az ilyen megbízhatóság elérése gyakran magában foglalja az egyes operatív beállításokhoz megfelelő alkatrészek aprólékos kiválasztását.

Hordozható technológia

A JRC4558 hordozható eszközökbe történő integrálása az alacsony energiafogyasztás előnyeit hozza létre, ez a szolgáltatás, amely meghosszabbítja az akkumulátor élettartamát, és a kényelem és a kitartás érdekében a fogyasztói vágyakba csapódik be.Ez a jelfeladatok robusztus kezelése, miközben az energiahatékonyság fenntartása elismerést kap a hordozható technológia finomítására összpontosítva.Az olyan eszközök, mint a digitális jelfeldolgozók, kihasználják az OP-AMP kiváló integrációs képességeit, zökkenőmentesen keverve a funkcionalitást az innovációval.

Minta és tartsa meg az áramköröket

A JRC4558 a mintában és a tartási áramkörökben megtalálja a rést, amely kulcsfontosságú az analóg-digitális konverziós folyamatokban, amelyek támogatják a modern kommunikációt.Ez az OP-AMP kivételes kialakítása megkönnyíti a pontosság és a minimális jel torzulását, olyan szempontokat, amelyeket fel lehet értékelni, amikor a jelfeldolgozási munkák pontosságára törekszik.Ez biztosítja, hogy a digitális kommunikáció mentőkötéle zavartalan maradjon.

Biztonsági rendszerek

A behatolási riasztásokon belül a JRC4558 kiemelkedik érzékenysége és a környezeti változásokra való reagálás miatt.Értékelheti azokat az alkatrészeket, amelyek biztosítják a minimális karbantartást, megőrizve éberségüket az illetéktelen hozzáférés ellen.A Circuit kenyérfalat-barát természete ösztönzi az egyszerű prototípus készítését és optimalizálását, segítve a megbízható megoldások törekvését.

Audio és multimédia

Az audio keverők és a felvevők világában a JRC4558 kielégíti a nagy hűségű hang iránti igényt, amely felbecsülhetetlen szerepet játszik a hallásélmény gazdagításában.Gyakran hangsúlyozhatja az OP-AMP szerepét a hangjavításban, átalakítva a gyenge audio jeleket artikulált kimenetekké.Relevanciája kiterjed a DVD -játékosokra, hangsúlyozva a szórakoztató technológiára gyakorolt ​​befolyását azáltal, hogy magával ragadó hallgatási élményt kínál.

Funkcionális áramkör

Ezen konkrét felhasználásokon túl a JRC4558 érvényesíti szerepét a funkciógenerátorok, az összehasonlító és a műszeres áramkörök kidolgozásában, szemléltetve annak alkalmazkodóképességét.A hosszú távú időzítők és a multivibrátorok szintén kihasználják az OP-AMP stabilitását és pontosságát.A JRC4558 -ban a teljesítés teljes körű megoldásait kínálja a különféle áramköri tervek során, lehetővé téve a komplex integrált rendszerek korszerűsített megközelítéseit.

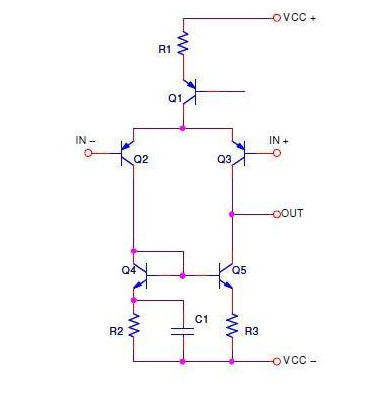

Belső bemeneti szakasz

A bemeneti konfiguráció kezdeti szakaszában egy hosszú farkú pár (LTP) differenciál erősítő együttműködik az aktuális tükörrel, amelyet széles körben ünnepeltek a bemeneti jelek hűségének fenntartása és javítása érdekében.Ez az összeszerelés olyan komponenseket integrál, mint például a Q1, Q2, Q3, Q5, Q5, R1, R2, R3 és C1, hogy elősegítse a kiegyensúlyozott jelfeldolgozást, így alapot teremt az elektronikus világban, ahol az ingadozások és a zavarok elhomályosíthatják az adatok értelmezését.

Hosszú farkú pár (LTP) differenciál erősítő

Az LTP differenciális erősítő lényege a konfigurációban rejlik, tökéletesen illeszkedő tranzisztorokkal, Q1 -vel és Q2 -vel.Ez a szinkronitás aktív a közös módú zaj minimalizálásában, amely gyakran kísérti a nagy pontosságú elektronikus rendszereket, csökkentve a jel tisztaságát.Azáltal, hogy ezeket a tranzisztorokat azonosítja, az erősítő nemcsak csökkenti a zajt, hanem megemeli a sávszélességet is, és egy fokozott teljesítményt tükröz, amely tükrözi a szándékát.

Jelenlegi tükör megvalósítása

A Q3, Q4 és R1 komponensek bevonásával az aktuális tükör kulcsfontosságú mechanizmusként működik, hogy a folyamatos áramot a differenciálpárba továbbítsa.A megrázkódtathatatlan áram hozzájárul az erősítő linearitásához, súlyosan befolyásolva annak működési megbízhatóságát a különféle terhelési forgatókönyvek között.A tükör architektúrája jelentősen befolyásolja az LTP megbízható torzítási pontjának létrehozását, ezáltal megerősítve a nyereség stabilitását és biztosítva az erősítő következetes hatékonyságát.

Kapacitív elem integráció

A C1 kondenzátor hozzáépítve beépül ebbe a rendszerbe, harmonizálva az R2 és R3 ellenálló elemekkel, hogy a frekvenciaválasz szükségessé váljon.Ezen komponensek értékeinek szigorú kiválasztásával a parazita kapacitások káros hatásai enyhülnek, korlátozva az oszcillációkat, amelyek destabilizálhatják az erősítőt.Ez a stratégiai megközelítés elősegíti a jel torzulásának elkerülését, és a tiszta jelút változatos frekvenciatartományokon keresztül tartja fenn.

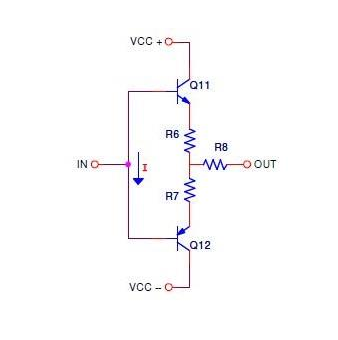

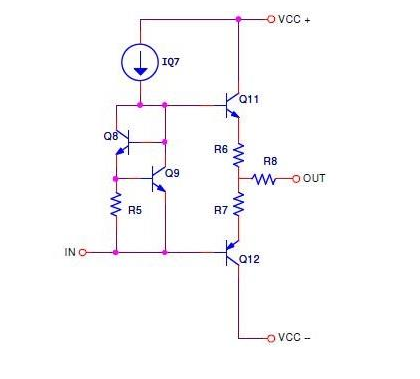

Kimeneti szakasz

A kimeneti szakasz fejlett kialakításában a VBE szorzó kiemelkedik a figyelemre méltó szerepe miatt az AB osztályú push-pull emitter követő erősítőben az elfogultsági áram beállításában.Ez a fő elem biztosítja, hogy az erősítő megfeleljen a nagy jelenlegi követelményeknek, ezt a feladatot gyakran a mérnöki finomság befolyásolja.Gyakran találkozhat olyan kihívásokkal, mint a kereszteződés torzulása, amely a hőmérsékletváltozásokból vagy az alkatrészek variabilitásából származik.A tapasztalat azt mutatja, hogy a pontos csípések elvégzése a tervezési szakaszban nagymértékben enyhítheti ezeket a kihívásokat.

A klasszikus modell, a JRC4558, olyan kimeneti tartományon belül működik, amely általában 1,5 V -os alacsonyabb marad, mint a tápfeszültség.Figyelembe véve, hogy ez a tényező dinamikus az általános teljesítmény javításához.Összekapcsolva, az R6, R7 és R8 kimeneti ellenállások figyelemre méltóan hozzájárulnak a rendszer integritásához.Ezek az alkatrészek nemcsak megkönnyítik az aktuális egyensúlyt, hanem elősegítik a hőstabilitást is.A tranzisztorok közötti káros közvetlen terhelés megakadályozásának funkciója elkerüli a potenciális hatékonyságot vagy a károsodást.

A JRC4558 op-amp-operáció működése

A JRC4558 OP-AMP változatos képességei olyan funkcióin keresztül nyilvánulnak meg, mint az amplifikáció, az integráció és a differenciálás.Nagyon kompatibilisnek bizonyul az egyfeszültségű rendszerekkel, amelyek gyakran megjelennek a transzducer beállításokban és a DC amplifikációs blokkokban, más analóg áramkörök mellett.A differenciális amplifikációra való képessége kiemelkedik, és az egyetlen bemenetet megfelelően átalakítva differenciális kimenetré.Ezt az átalakítást aprólékos áramköri tervekkel érik el, amelyek biztosítják a kiváló linearitást.

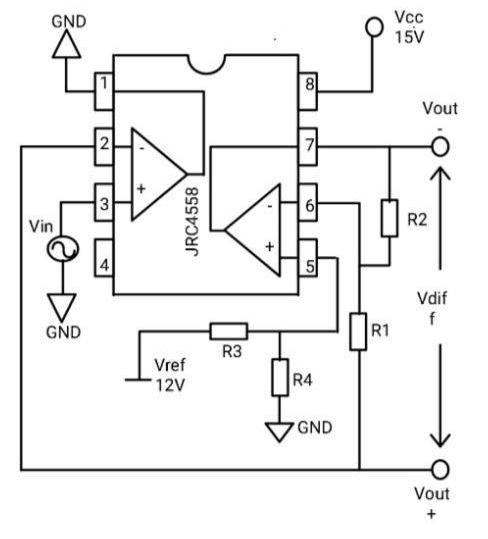

A tényleges forgatókönyvekben a beállítás kettős elsődleges erősítőket foglal magában.Az egyik erősítő pufferként szolgál, és a Vout+-ot termeli.Ezzel egyidejűleg a második erősítő megfordítja a bemeneti jelet, és Vout-t generál egy 12 V-os referenciaértékkel szemben.Ez egy differenciális kimenetet eredményez, a VDIFF-et, amelyet meghatározott feszültségtartományok határoznak meg, az előre meghatározott egyenletek alapján kiszámítva.Az ilyen módszertan biztosítja a kimeneti jelek feletti pontos ellenőrzést, megmutatva hasznosságukat a pontos jelfeldolgozásban.

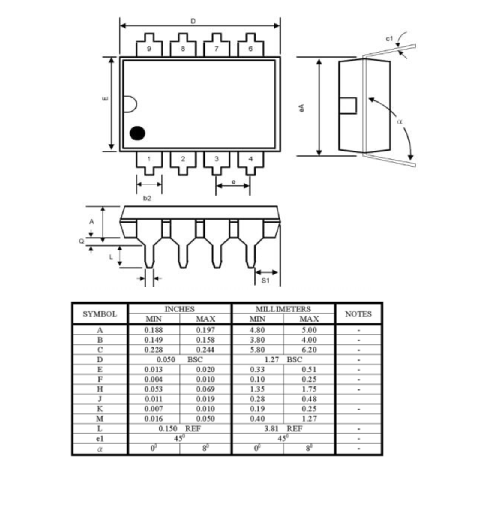

A JRC4558 dimenziós részletei

Következtetés

A JRC4558 operatív erősítő az elektronika világának sarokköveként áll, amelyet sokoldalúság, megbízhatóság és kivételes teljesítmény miatt ünnepelnek a különféle alkalmazások között.Az audio feldolgozástól a precíziós jelkezelésig ez a kettős op-amp figyelemre méltó alkalmazkodóképességet biztosít, ezáltal megbízható választás az Ön számára.Robusztus specifikációi, alacsony zajszintű működése és megfizethetősége hangsúlyozza tartós vonzerejét számos innovatív tervben.Függetlenül attól, hogy javítsák a hangminőséget, biztosítsák a stabil jelerősítést, akár a kreatív elektronikus megoldások energiáját, a JRC4558 továbbra is aktív alkatrész, áthidalva az egyszerűség és a kifinomultság közötti különbséget az elektronikus áramkörökben.
