IRF4905 P-csatornás MOSFET útmutató: specifikációk, PIN-részletek és helyettesítők

Az IRF4905 P-csatornás MOSFET a Power Electronics modern fejlődésének tanúsítását jelenti, kombinálva a HexFET technológia hatékonyságát a TO-220AB csomag alkalmazkodóképességével.A nagy teljesítményű váltáshoz és az alacsony ellenálláshoz tervezett MOSFET az olyan alkalmazások választása, ahol az energiahatékonyság és a megbízhatóság domináns.Az autóipari rendszerektől a megújuló energia megoldásokig az IRF4905 felhatalmazza Önt, hogy könnyedén kezelje a komplex tervezési kihívásokat.Ez a cikk feltárja az IRF4905 legfontosabb jellemzőit, műszaki előírásait és változatos alkalmazásait, és értékes betekintést nyújt azok számára, akik robusztus megoldásokat keresnek a modern elektronikus rendszerek számára.

Katalógus

Az IRF4905 áttekintése

AIRF4905, P-csatornás MOSFET-ként jellemezve, megkülönbözteti magát a fejlett feldolgozási technikák beépítésével.Ezek a legmodernebb módszerek a gyors váltási képességeket adják rá, párosítva a kívánt alacsony ellenállással, és a hatékony elektronikus kialakítás alapjául szolgálnak.Az IRF4905 által kínált bonyolult előnyök megértéséhez meg kell vizsgálni annak szerkezeti és funkcionális elemeit, amelyek bemutatják annak sokoldalúságát a különféle alkalmazások között.

Az IRF4905 kifinomult feldolgozási módszerek elfogadása a szilícium -anyagok fejlődését kihasználja az ellenállás csökkentése érdekében.Az energiaveszteség minimalizálásával az elektromos sebességváltó során az áramkörök energiahatékonyságát erősíti.Ezek a fejlesztések mélységesen hangzik az energiahatékonyságra összpontosító rendszerekben, például megújuló energia megoldások vagy autóipari alkalmazások.Ezeknek a folyamatoknak a navigálásához a fogalmú tudás és a gyakorlati tapasztalatok összeolvadása szükséges, amely többnyire értékes az eszköz teljesítményének javítására.

Az IRF4905 a széles körben elismert 220AB csomagba burkolva beágyazódik.A csomagolás lehetővé teszi a zökkenőmentes integrációt a különféle áramköri táblákba, így alkalmassá teszi a fogyasztói elektronikában és az ipari vezérlőrendszerekben való felhasználásra.Gyakorlati beállításokban gyakran előnyben részesítik azokat az eszközöket, amelyek a könnyű megvalósítást és a kiváló teljesítményt harmonizálják.Például a hatékony hőeloszlás, a kompakt kialakítással kombinálva, jelentős szerepet játszik a termálkezelésben-egy olyan területen, ahol a gyakorlati tapasztalatok lényegében kiegészítik az elméleti ismereteket.

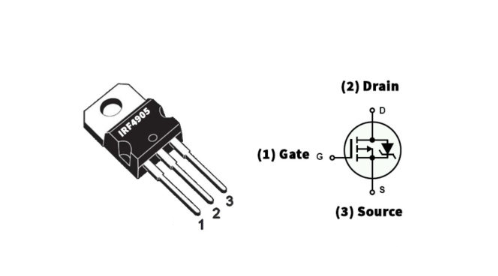

Tűkonfiguráció

PIN -es szám	Tűnév	Szimbólum	Funkció
1	Kapu	G	Vezérli a csatorna áramát a csatornán és a csatornán forrás
2	Csatorna	D	Több lyukat bocsát ki
3	Forrás	S	Gyűjt néhány lyukat

CAD modell

Szimbólumok

Lábnyomok

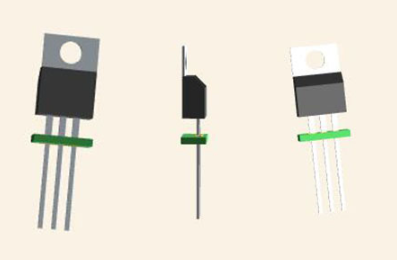

Háromdimenziós modell

Műszaki előírások

Az Infineon technológiák átfogó áttekintéseIRF4905PBF, részletezve annak műszaki előírásait, attribútumait és teljesítményparamétereit, összehasonlítva az összetevőkkel, amelyek hasonló specifikációkat tartalmaznak a tájékozott kiválasztáshoz és az optimális alkalmazás -tervezéshez.

Beír	Paraméter
Gyári átfutási idő	12 hét
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	TO-220-3
Pins száma	3
Tranzisztor elem anyag	Szilícium
Áram - Folyamatos lefolyás (ID)	74a TC
Meghajtófeszültség (max. RDS be, min)	10 V -os
Elemek száma	1
Teljesítmény -eloszlás (MAX)	200W TC
Kapcsolja ki a késleltetési időt	61 NS
Üzemi hőmérséklet	-55 ° C ~ 175 ° C TJ
Csomagolás	Cső
Sorozat	Hexfet®
Közzétett	1997
JESD-609 kód	e3
Alkatrész állapota	Aktív
Nedvességérzékenységi szint (MSL)	(Korlátlan)
A végződések száma	3
Megszüntetés	Lyukon keresztül
ECCN kód	EAR99
Végfelvétel	Matte ón (SN) - nikkel (NI) gáttal
Kiegészítő szolgáltatás	Avalanche besorolása, nagy megbízhatóság, ultra-alacsony ellenállás
Feszültség - névleges DC	55 V -os
Csúcshőmérséklet (° C)	250
Aktuális minősítés	74a
Time @ Peak Reflow hőmérséklete	30 másodperc
Ólompályán	2,54 mm
Csatornák száma	1
Elemkonfiguráció	Egyetlen
Üzemi üzemmód	Javító mód
Energiaeloszlás	200W
Eset csatlakozás	Csatorna
Kapcsolja be a késleltetési időt	18 ns
Fet típus	P-csatornás
Pályázat	Átkapcsolás
Rds on (max) @ id, vgs	20mΩ @ 38a, 10v
VGS (TH) (max) @ id	4V @ 250 μA
Bemeneti kapacitás (CISS) (MAX)	3400PF @ 25V
Kapu töltés (qg) (max) @ vgs	180nc @ 10 V
Emelkedési idő	99 NS
Drain to Forrás feszültség (VDSS)	55 V -os
VGS (max)	± 20 V
Őszi idő (typ)	96 ns
Folyamatos lefolyóáram (ID)	74a
Küszöbérték	4 V -os
JEDEC-95 kód	220AB
Kapu a forrás feszültségéhez (VGS)	20 V -os
Drain Cureur-Max (ABS) (ID)	64a
Drain-forrás az ellenállás-Max-on	0,02Ω
Drain A forrás bontási feszültséghez	55 V -os
Impulzusos lefolyó áram-max (IDM)	260a
Kettős ellátási feszültség	55 V -os
Helyreállítási idő	130 ns
Max Junction hőmérséklet (TJ)	175 ° C
Névleges VGS	4 V -os
Magasság	19,8 mm
Hossz	10.5156 mm
Szélesség	4,69 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis
Ólommentes	Ólomot tartalmaz, ólommentes

Jellemzők

Paraméter	Meghatározás
Csomagtípus	TO-220
Tranzisztor típusa	N csatorna
Maximális feszültség alkalmazva (a forrásra)	-55 V -os
Max kapu a forrás feszültségéhez	± 20 V
Max folyamatos lefolyóáram	–74a
Maxim impulzusos csatornaáram	–260A
Max Power Delipation	200W
Minimális feszültség a lefolytatáshoz	-2 V -4v -ig
Max tárolási és üzemi hőmérséklet	-55 - +175 ° C

Az IRF4905 megvalósításának előnyei

Az IRF4905 MOSFET figyelemre méltó rendkívüli megbízhatósága miatt, amelyet széles körben nagyra értékeltek.Erős felépítése szigorú értékelésen megy keresztül a szigorú iparági előírások teljesítése érdekében, biztosítva, hogy az is következetesen teljesítsen még durva körülmények között.Ez megerősíti az alkatrészt felhasználó rendszerek megbízhatóságát.Az IRF4905 a beszerzési nehézségekkel is foglalkozik, mivel számos disztribútoron keresztül könnyen hozzáférhető, ezáltal megakadályozva az ellátási lánc problémáit a projekt előrehaladásának akadályozásában.

Az IRF4905 alacsony frekvenciájú forgatókönyvekben kiemelkedik, és kivételes képességgel különbözik a jelentős áramterhelések pontos kezelésére.Az autóipar és az ipari szektorok ezt a funkciót többnyire hasznosnak találják, mivel hozzájárul a működési hatékonysághoz, és kiterjeszti a rendszer élettartamát tartós és pontos jelenlegi menedzsment biztosításával.Az ilyen betekintést gyakran megosztják Önök, akik felismerik az IRF4905 szerepét a rendszer funkcionalitásának optimalizálásában.

Gyakran megjegyezheti, hogy az IRF4905 standard PIN -konfigurációja integrálódik a tervekbe.Ez nemcsak megkönnyíti a meglévő keretek egyszerű cseréjét, hanem egyszerűsíti az új projektek fejlesztési szakaszát is.Az alkalmazás egyszerűsége csökkenti az áramkör újratervezéséhez kapcsolódó időt és költségeket, javítva a projekt ütemtervét és a költségvetést.Ez finom, mégis befolyásos előnyként szolgál, lehetővé téve a zökkenőmentes alkatrész -átmeneteket anélkül, hogy feláldozná az eszközök általános teljesítményét vagy integritását.

IRF4905 alternatív lehetőségek

• AM90P06-20p

• Auirf4905

Hasonló termékek összehasonlító elemzése

Alkatrészszám	Gyártó	Hegy	Csomag / tok	Drain a forrás feszültségére (VDSS)	Folyamatos lefolyóáram (Id)	Áram - Folyamatos lefolyás (Id) @ 25 ° C	Küszöbérték	Kapu a forrás feszültségéhez (VGS)	Energiaeloszlás
IRF4905PBF	Infineon Technologies	Lyukon keresztül	TO-220-3	55 V -os	74 a	74a (TC)	4 V	20 V	200 W
IRF3205ZPBF	Infineon Technologies	Lyukon keresztül	TO-220-3	-	75 a	75a (TC)	4 V	20 V	170 W
IRF1010ZPBF	Infineon Technologies	Lyukon keresztül	TO-220-3	-	75 a	75a (TC)	4 V	20 V	200 W
Auirf4905	Infineon Technologies	Lyukon keresztül	TO-220-3	55 V -os	74 a	74a (TC)	2 V	20 V	200 W
Huf75339p3	Félvezetőn	Lyukon keresztül	TO-220-3	-	75 a	75a (TC)	-	20 V	140 W

Az IRF4905 változatos alkalmazásai

Az IRF4905, a P-csatornás MOSFET, széles körben átölelve a különféle elektronikus áramkörökben, megmutatva annak hatékonyságát a váltás és az aktuális vezérlés szempontjából.Félelmetes képessége számos területre vágyik, bemutatva alkalmazkodóképességét mind kereskedelmi, mind ipari célokra.Az alkalmazások széles körű áttekintése feltárja, hogyan integrálódik harmonikusan a mai elektronikához.

DC átalakítók

A modern elektronikus eszközök gyakran DC -átalakítókat alkalmaznak a feszültségszabályozás és az energiahatékonyság fenntartása érdekében.Az IRF4905 alapvető fontosságú ezekre az átalakítókra, lehetővé téve a pontos feszültség -átalakulást és a folyamatos teljesítményt.A nagy áramok és feszültségek hatékony kezelésének képességével megbízható eszközként szolgál az energiagazdálkodás és a termikus dinamika javítására, kihasználva a MOSFET figyelemre méltó tulajdonságait az optimális megoldásokhoz.

Hangrendszerek

Az audio berendezések világa a hangminőséget és az amplifikációt prioritássá teszi, és az IRF4905 kulcsszerepet játszik az audio hűség növelésében.A hatékony teljesítmény -erősítés megkönnyítésével kibővíti a hangrendszerek dinamikus tartományát, ami tisztább és hatástalanabb audio kimenetet eredményez.Az ilyen összetevők integrálása felhatalmazza Önt a gazdagabb hallási élmények kidolgozására és az eszköz fenntarthatóságának biztosítására, amelyet kivételes hőgazdálkodási funkciók támogatnak.

Motorhajtások

Az ipari alkalmazásokban, többnyire motoros meghajtókban az IRF4905 erős irányítást biztosít az elektromos motorok felett.Támogatja a hatékony váltást, ami minimalizálja az energiavesztelmet és növeli a teljesítményt a változatos terhelési igények közepette.Ez a funkcionalitás aktívnak bizonyul az olyan szektorokban, amelyek következetes teljesítményt és hatékonyságot igényelnek, hozzájárulva a csökkent működési költségekhez és a hosszabb berendezések élettartamához.

Megújuló energiarendszerek

Mint megújuló energiaforrások, mint például a napenergia és a szélnövekedés, az IRF4905 értékes alkotóelemként jelenik meg ezekben a rendszerekben.A nagy hatékonyságú és alacsony vezetési veszteségei kulcsfontosságúak a természetes energia hasznos elektromos energiává történő átalakításának optimalizálásában.Az ilyen alkalmazások tükrözik a fenntartható energia gyakorlatok felé irányuló globális elmozdulást, hangsúlyozva a környezeti tudatot és a gazdasági megvalósíthatóságot.

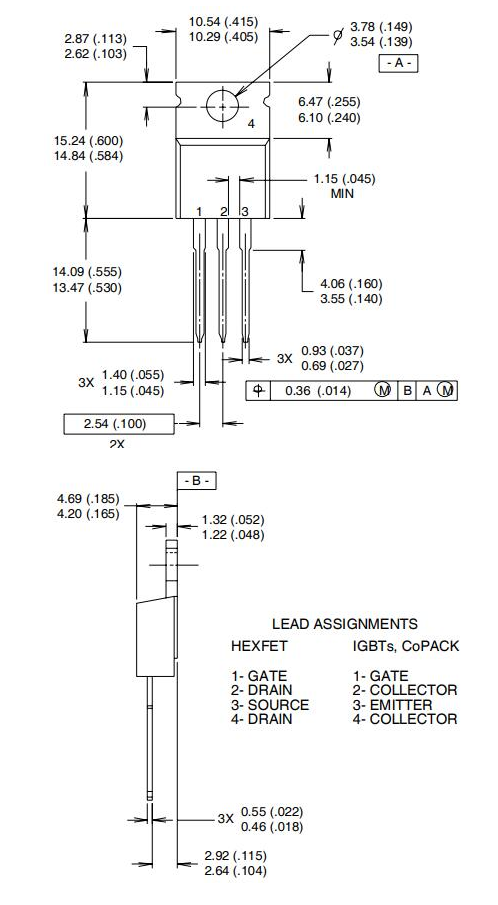

Méretek

Gyártó

Az 1999 -ben a Siemens félvezetőkből származó Infineon Technologies transzformációs fázist jelölt a félvezető iparban.Ez a kulcsátmenet arra késztette az Infineont, hogy a technológiai innováció vezetőjévé váljon.A Siemens széles körű szakértelméről szólva, az Infineon elindult egy kifinomult mikroelektronikai megoldások fejlesztésére, amelyek széles körű alkalmazást szolgálnak.

A kutatás és fejlesztés stratégiai hangsúlyozása mellett az Infineon kitartóan nagy teljesítményű megoldásokat hozott létre.Ez az elkötelezettség nyilvánvaló mind a logika, mind a diszkrét termékek kézbesítésében, reagálva a különféle ágazatok dinamikus és fejlődő igényeire.Az Infineon Technologies a logikai és diszkrét félvezető -kínálat széles skáláját mutatja be, amelyet elgondolkodva kidolgoztak a technológia fejlesztésének igényeihez.A tömbjük tartalmaz energiahatékony eszközöket és élvonalbeli integrált áramköröket.

Az Infineon termékei több iparágban alkalmaztak alkalmazásokat, amelyek kezelik az autóipari, ipari és fogyasztói elektronikai ágazatok egyedi követelményeit.Az innováció iránti könyörtelen törekvésük figyelemre méltó előrehaladást eredményezett az energiahatékonyság és a miniatürizáció terén - a mai technológiai környezetben figyelembe vett dinamikus szempontok.
