Az IO blokkok magyarázzák: Funkcionális és alkalmazások

A tűzriasztórendszerek komoly szerepet játszanak az élet és az ingatlanok védelmében azáltal, hogy a vészhelyzetek során gyors és összehangolt válaszokat biztosítanak.Ennek a funkciónak a domináns a riasztási vezérlő és annak támogató alkatrészei, beleértve a bemeneti/kimeneti modulokat, a füst kipufogószelepeit, a tűzoltó ajtókat és más alapvető eszközöket.Ezek az elemek együttesen létrehoznak egy szinkronizált hálózatot, amelynek célja a biztonsági intézkedések pontossággal történő felismerése, jelzése és aktiválása.Ez a cikk feltárja a GST-LD-8301 és a GST-LD-8303 bemeneti/kimeneti modulok bonyolult működését és jellemzőit-továbbfejlesztett alkatrészek, amelyek javítják a tűzbiztonsági rendszerek megbízhatóságát és alkalmazkodóképességét.Az elektronikus kódolási rugalmasságtól a robusztus vezetékezési gyakorlatokig belemerülünk a kulcsfontosságú attribútumokba, amelyek miatt ezek a modulok szükségesek a modern tűzvédelmi stratégiákban.Függetlenül attól, hogy optimalizálja-e a biztonságot a sokemeletes épületekben vagy az ipari létesítményekben, a modulok funkcionalitásának megértése a rendszer integritásának és készenlétének biztosításához.

Katalógus

Funkció

Tűzriasztás esetén a riasztási vezérlő kulcsszerepet vállal, aktiválva a különféle külső vezérlő eszközöket, amelyek a kimeneti modulon keresztül kapcsolódnak.Ez a bonyolult rendszer számos olyan alkatrészből áll, amelyek tandemben működnek, például füst kipufogószelepekből, levegőellátó szelepekből, tűzoltó ajtókból, ventilátorokból és riasztási csengőkből.Minden eszközt aprólékosan úgy terveztek, hogy reagáljon a vezérlő parancsára, miközben vészhelyzetekben koherensen működik.A vezérlő hurok buszához csatlakoztatott kimeneti modul stratégiailag elhelyezhető akár a felügyelt berendezés közelében, akár egy termináldobozban, javítva mind az akadálymentességet, mind az operatív hatékonyságot.

A rendszer helyszíni elektronikus kódoláshoz való képessége hozzáadja a rugalmasságréteget, lehetővé téve a konkrét mérnöki igényekhez igazodó módosításokat.Ez az alkalmazkodóképesség többnyire figyelemre méltó a környezetben, ahol a tűzbiztonsági intézkedéseket testreszabni kell, hogy illeszkedjen a megkülönböztetett szerkezeti és működési jellemzőkhez.Például a sokemeletes épületekben a füst kipufogószelepek és a tűz redőnyök pontos integrációja programozható a füst hatékony kezelésére, ezáltal védve az evakuálási útvonalakat és biztosítva az egyének biztonságát a komoly pillanatokban.

Amikor a vezérlő riasztási jelet észlel egy detektorból, azonnal elküldi a vezérlőjelet a buszon a kimeneti modulhoz, amely ezután aktiválja a szükséges tűzoltó berendezést.Ez a szekvencia egy jól koordinált válaszmechanizmust szemléltet, amely nemcsak megfelel a szabályozási szabványoknak, hanem megtestesíti a sürgősségi felkészültség bevált gyakorlatait is.A tűzjelző rendszer különféle alkotóelemei közötti folyadékkölcsönhatás jelentősen csökkenti a kockázatokat és javítja az összes utas biztonságát.

Termék áttekintése

Jellemzők

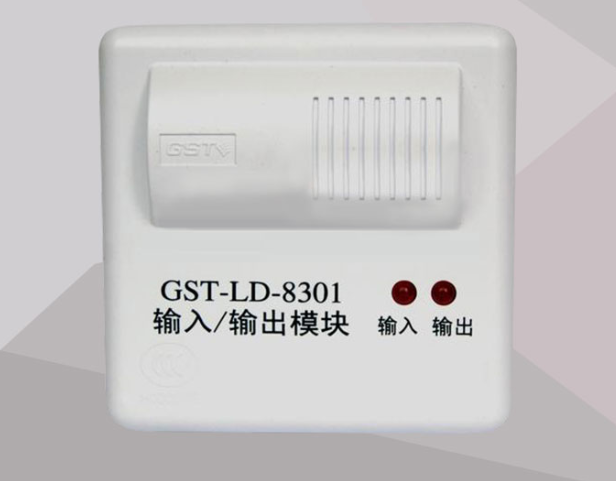

A GST-LD-8301 bemeneti/kimeneti modul fejlett busz-alapú vezérlőfelületként szolgál, amelyet aprólékosan készítünk kettős cselekvési berendezésekhez.Ide tartoznak a veszélyes rendszerek, például a kétlépéses tűzálló gördülő redőnyök, a vízszivattyúk és a füst kipufogó ventilátorok.A modul fontos szerepet játszik a tűz redőnyök ajtóinak pontos elhelyezésének biztosításában, lehetővé téve a különböző szintek közötti irányítást - a felső és a középső és az alacsonyabb helyzetek között.Az alkalmazkodóképessége figyelemre méltó;Két különálló GST-LD-8301 bemeneti/kimeneti modulként működhet, ami jelentősen javítja a működési rugalmasságot a bonyolult beállításokban.

A tényleges forgatókönyvekben a kontroll interfészek megbízhatósága domináns.Például nagynyomású környezetben, például kereskedelmi épületekben vagy ipari létesítményekben a tűz redőnyök gyors és pontos kezelésének képessége határozottan befolyásolhatja a biztonsági eredményeket.A többszörös installációk betekintése azt mutatja, hogy az ilyen modulok integrációja vészhelyzetekben a válaszidők jelentős javulásához vezet, ezáltal megerősítve az általános biztonsági protokollokat.

A GST-LD-8303 bemeneti/kimeneti modul két folyamatos kódolt címmel büszkélkedhet, amelyek legfeljebb 242 kódot alkalmaznak.Ez a funkció lehetővé teszi a modul számára, hogy parancsokat fogadjon a vezérlőtől két külön művelethez, két vezérlőkimenetet és két megerősítő bemenetet kínálva.Az aktiválás után egy normálisan nyitott kapcsolójelen működik, és ezt a jelet továbbítja a vezérlőhöz a kapcsoló buszon keresztül, riasztásokat váltva ki és megjeleníti az akció eszköz címét.Modulhiba esetén a vezérlőt riasztás generálására programozva, miközben jelzi az adott modul számát, biztosítva a szövődmények azonnali tudatosságát.Két pár aktív kimenet mellett két pár, általában nyitott és általában zárt érintkező jelenléte tovább erősíti a modul képességeit.Ezenkívül magában foglalja mind a bemeneti, mind a kimenetek vonaldetektálását, amely dinamikus az operatív integritás megőrzéséhez.

Műszaki előírások

Fő specifikációk	Részletek
Működő feszültség	Buszfeszültség: 24 V -os busz
	Tápegység feszültsége: DC24V
Figyelje az áramot	Buszáram: ≤1ma
	Áramellátási áram: ≤6Ma
Működési áram	Buszáram: ≤4 mA
	Áramellátási áram: ≤35 mA
Drótrendszer	Csatlakozzon a vezérlőhöz a nem polaritási jel kettő segítségével buszok és csatlakozzon a DC24V tápegységhez a nem polaritási teljesítmény használatával buszok.
Kimeneti kapacitás	Dc24v/1a (a maximális kimeneti kapacitás összege Két csoport DC24V/1A).
Kimeneti vezérlési mód	Impulzus, szint (relé általában nyitva/általában zárt passzív kapcsolattartási kimenet;A relé behúzási ideje 10s, amikor az impulzus elindul).
Gyári beállítás	Kétirányú, általában nyitott vonal ellenőrzési módszer.
Üzemeltetési környezet	Hőmérséklet: -10 ℃～+55 ℃
	Relatív páratartalom: ≤95% (nincs kondenzáció)
Héjvédő szint	IP30
Általános dimenziók	110 mm × 86 mm × 43 mm (alsó héjjal).

Huzalozási részletek

A „Normálisan nyitott ellenőrző vonal” állapotának nevezett modulok vezetékeinek világában egy átgondolt megközelítés magában foglalja a 4,7 kΩ -os terminális ellenállás csatlakoztatását a modul bemeneti vonalának végén, kifejezetten a modultól legtávolabbi terminálon.Ez a gondos elhelyezés a jel stabilizálására szolgál, miközben hatékonyan csökkenti a zaj interferenciát.Az ilyen intézkedések jelentősen megerősíthetik a rendszer megbízhatóságát, lehetővé téve, hogy nagyobb bizalommal járjon.A "normálisan zárt ellenőrző vonal" állapotához konfigurált modulok esetén a 4,7kΩ -os végződés ellenállás telepítése ugyanazon a terminálon ajánlott.Ez a beállítás dinamikus szerepet játszik az áramkör integritásának megőrzésében, biztosítva, hogy a rendszer kiszámíthatóan működjön a különféle működési körülmények között.

A modul kimeneti fázisának értékelésekor bölcs dolog, ha a 4,7kΩ -os terminális ellenállást egy sorban egy IN4007 diódával párhuzamosan csatlakoztatjuk.Ez a konfiguráció két alapvető funkciót teljesít: az ellenállás garantálja a megfelelő jel megszüntetését, míg a dióda biztosítékként működik a potenciális fordított polaritás ellen, ami egyébként áramköri károkat okozhat.Ezen összetevők átgondolt integrációja bemutatja az áramkör dinamikájának árnyalt megértését és az elektronikus tervek védelmi intézkedéseinek szükségességét.

A területen végzett gyakorlati tapasztalatok azt mutatják, hogy a huzalozási konfigurációkban a részletekre való aprólékos figyelem elkerülheti számos általános kihívást, ideértve a jel lebomlását és a berendezés meghibásodását.Például a technikusok gyakran megfigyelik, hogy a vonalak megfelelő megszüntetése szokatlan rendszer viselkedéséhez vezethet.Ez kiemeli a bevált gyakorlatok betartásának értékét, amely nemcsak egy simább művelet elősegíti, hanem hozzájárul a berendezés hosszú élettartamához is.
