Guide to the AT24C256 EEPROM: Pinout, Datasheet, and Memory Addressing

The AT24C256 EEPROM stands out as a reliable and versatile Two-wire Serial memory component, offering 256 kilobits of storage to support various electronic data preservation tasks. This article provides a comprehensive guide to the AT24C256, covering its datasheet, pin configuration, and unique addressing mechanisms. We'll also explore its compatibility with Arduino microcontrollers. Join us as we dig into the technical specifics of this EEPROM, its potential for memory expansion, and its practical applications across diverse technological landscapes. Whether you want to enhance data logging, streamline storage, or secure your data, the AT24C256 has much to offer.

Katalógus

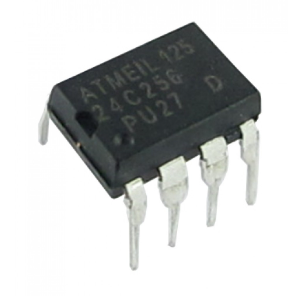

Overview of AT24C256 EEPROM

A AT24C256 EEPROM is a multifunctional and dependable 8-pin memory component with an impressive storage capacity of 32 Kbytes.Hatékonyan megőrzi az adatokat, megőrizve az információkat még akkor is, ha az energia elveszik, hasonlóan az USB meghajtó funkciójához.Ez a tulajdonság biztosítja a biztonságos adattárolást, állandó referenciapontot biztosítva az energia megszakításától függetlenül.Its ability to support data updating and retrieval makes it suitable for various applications, especially in environments demanding frequent data modifications.

Operable within a voltage bracket of 1.7V to 5.5V, the AT24C256 harmonizes with both 3.3V and 5V systems, enriching its usage across assorted technological landscapes. This adaptability facilitates its smooth incorporation into diverse electronic environments, from household gadgets to industrial regulation systems, where such flexibility can boost device effectiveness. For instance, you can often find value in this trait as it aids in crafting streamlined products without the necessity for multiple variations of components.

The AT24C256 EEPROM allows connecting up to 8 similar EEPROMs in series, affording expanded storage to tackle bigger datasets or raising your demand. This expandability proves exceptionally beneficial in fields like data logging within scientific investigations or extensive parameter storage in telecommunications. In practical situations, you can capitalize on this capability to achieve high data capacity without sacrificing system performance or physical footprint.

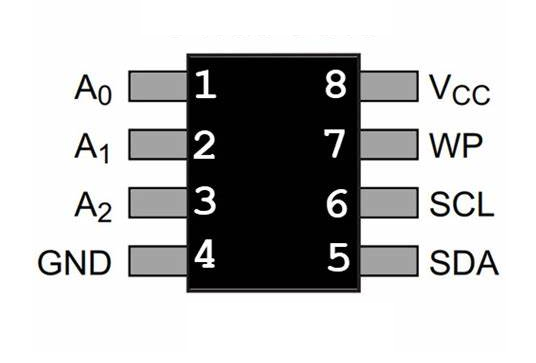

Tűkonfiguráció

Nem	Tűnév	Leírás
1	A0	Felhasználó konfigurálható chip kiválasztása
2	A1	Felhasználó konfigurálható chip kiválasztása
3	NC	Nincs kapcsolat
4	GND	Földi csap
5	SDA	Soros adatgyűjtő
6	SCL	Soros órajel
7	WP	Írja meg a Protect PIN -kódot
8	VCC	Tápegység

CAD erőforrások

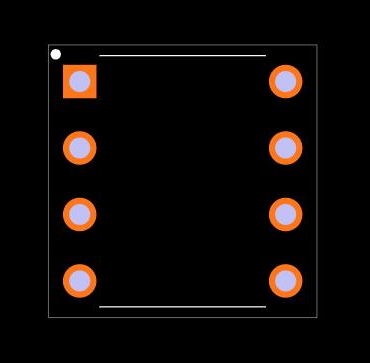

Lábnyom

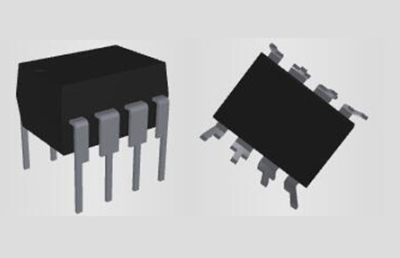

3D megjelenítés

Műszaki előírások

Mikrochip -technológia AT24C256B-PU specifications and attributes.

Beír	Paraméter
Hegy	Through Hole
Szerkesztési típus	Through Hole
Csomag / tok	8-DIP (0,300, 7,62 mm)
Pins száma	8
Beszállító eszköz csomag	8 pdip
Memory Types	Non-Volatile
Üzemi hőmérséklet	-40 ° C ~ 85 ° C TA
Csomagolás	Cső
Közzétett	1997
Alkatrész állapota	Elavult
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
Maximális üzemi hőmérséklet	85 ° C
Perc üzemi hőmérséklet	-40°C
Feszültség - ellátás	1,8 V ~ 5,5 V
Frekvencia	1MHz
Alapvető cikk száma	AT24C256
Felület	2-Wire, I2C, Serial
Max Supply Voltage	5,5 V -os
Min Supply Voltage	1.8V
Memóriaméret	256Kb (32K x 8)
Nominal Supply Current	3mA
Óra frekvencia	1MHz
Access Time	550ns
Memory Format	EEPROM
Memory Interface	I2C
Write Cycle Time - Word, Page	5ms
Sűrűség	256 kb
Maximális frekvencia	400 kHz
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	ROHS3 kompatibilis

Jellemzők

Jellemző	Leírás
Feszültség működése	Alacsony feszültségű és standard feszültségű működés: 1,8 V (VCC = 1,8 V - 5,5 V)
Szervezet	Belsőleg 32 768 x 8 -osként szervezve
Felület	Két vezetékes soros felület
Zajcsökkentés	Schmitt indító szűrt bemenetekkel a zajhoz elnyomás
Adatátviteli protokoll	Kétirányú adatátviteli protokoll
Sebesség -kompatibilitás	1 MHz (5,0 V, 2,7 V, 2,5 V), 400 kHz (1,8 V)
Írjon védelmet	Írja meg a PIN PIN -jét a hardver és a szoftveradatokhoz védelem
Oldal írási mód	64 bájtos oldal írási mód (a részleges oldal megengedett)
Írja meg a ciklus időzítését	Saját időzített írási ciklus (Max 5 ms)
Megbízhatóság	Kitartás: Egymillió írási ciklus
	Adatmegtartás: 40 év
Környezetvédelmi megfelelés	Elérhető/halogénmentes eszközök rendelkezésre állnak
Csomagolási lehetőségek	8-ólom Jedec PDIP, Jedec SOIC, EIAJ SOIC, ultravékony Kis tömbcsomag (SAP), TSSOP és DBGA2
Meghalt értékesítés	Ostya formája, gofricsomag és ütközött ostyák

Az AT24C256 EEPROM változatos felhasználása

Adatnaplózás

Az AT24C256 EEPROM gyakran látja az adatnaplózás rendszereiben történő használatát, robusztus tárolást biztosítva, ahol az adatok megbízhatósága nem veszélyeztethető.Nem felejtő tulajdonságával az adatok érintetlenek maradnak a hatalmi zavarok közepette, és felbecsülhetetlen értékűnek bizonyulnak az időérzékeny környezeti feltételek, például a hőmérséklet és a páratartalom dokumentálásakor.Átgondoltan felépítheti a beállításokat az érzékelőinformációk rendszeres rögzítéséhez és biztonságos rögzítéséhez, bemutatva az EEPROM alkalmazkodóképességét és ellenálló képességét a gyakorlati alkalmazásokban.

Audioeszközök

Az audioeszközökön belül - beleértve a digitális audio lejátszókat és a hallókészülékeket - az AT24C256 EEPROM nagy szerepet játszik a konfigurációs specifikációk és preferenciák megőrzésében.Az adatok villamosenergia nélkül történő fenntartásának képessége biztosítja, hogy ezek a modulok megőrizzék a személyes beállításokat, zökkenőmentes interakciót kínálva még a teljesítményciklusok után is.A firmware ügyesen finoman hangolt, javítva mind az olvasási, mind az írási műveletek hatékonyságát, valamint a tartós eszköz teljesítményének támogatását.

Másodlagos tárolási megoldások

Másodlagos tárolási erőforrásként használva az AT24C256 EEPROM gyakorlati, kompakt opció az eszközökhöz, amelyek mérsékelt memória -bővítést igényelnek.Ez az alkalmazás elősegíti a mikrokontroller-vezérelt rendszerek kezelését a nem kritikus adatok kezelésében, az elsődleges memória fenntartásával az intenzívebb folyamatokhoz.Ezeket a rendszereket úgy tervezheti, hogy lelkesen összpontosítson a memória -hozzáférési mintákra, kihasználva a hatékony tárolási menedzsmentet, hogy meghosszabbítsa a memória erőforrások várható élettartamát.

Adatelemzés

Az AT24C256 EEPROM fejlett adatok elemzésével, főként hordozható vagy Edge -eszközökbe vonja be az átmeneti adatok és paraméterek kiegészítő tárolását.Egyértelmű interfésze egyszerűsíti az analitikus keretekbe történő beépülést, lehetővé téve a SWIFT algoritmus telepítését, amelyet a tárolt együtthatókhoz vagy a történelmi nyilvántartásokhoz használnak.Megfigyelheti annak átalakító hatását a számítási hatékonyság fokozására, időnként felszabadítva a figyelemre méltó előrelépéseket.

További memóriaigények

Azokban a forgatókönyvekben, amikor a rendszer architektúrája kibővített memóriát igényel a funkcionalitás növelése érdekében, az AT24C256 EEPROM megfizethető utat mutat be.Leginkább előnyös a beágyazott rendszereknél, amelyek szűk táblákkal vagy korlátozott költségvetéssel rendelkeznek a drágább alternatívákhoz.Ezt az EEPROM -ot gyakran felhasználhatja a képesség javítására jelentős átalakítások nélkül, tükrözve annak gyakorlati hasznosságát a tervezési komplexitás navigálásában és a technológiai ügyesség előmozdításában.Ezek a stratégiák hangsúlyozzák az EEPROM kiemelkedő hozzájárulását a modern elektronika evolúciójához.

Ekvivalensek

• 24LC512

Alternatívák

• 24C04

• 24LC1026

• 25LC040

• 24C32

Az AT24C256 EEPROM optimális elkötelezettsége

Az I2C kommunikáció konfigurálása

Az AT24C256 EEPROM felhasználása a legteljesebb mértékben magában foglalja a megbízható I2C kommunikációs csatorna inicializálását.A csatlakozási diagramok alapvető útmutatókként működnek, és az SCK és SDA csapok pontos vezetékeit a mikrovezérlőhöz irányítják.A megfelelő pull-up ellenállások integrálása javítja ezen vonalak megbízhatóságát és ellenálló képességét, segítve az interferencia miatti adatproblémák elkerülését.Az ellenállási értékek módosításának folyamata az áramköri szükségletekhez lényegesen megerősítheti a jel integritását, elősegítve a biztonságos adatáramlást.

Több EEPROM kezelése

Az a feladat, hogy kezelje a jelentőséget, amikor számos EEPROM egységet koordinál.Az A0, A1 és A2 címsávok konfigurálásával minden egység egyedi identitást kap, lehetővé téve a mikrovezérlő számára, hogy több eszközt zökkenőmentesen navigáljon és elkerülje a kommunikációs összecsapásokat.A cím beállításának stratégiai tervezése a hardver tervezési szakaszában megkönnyítheti a jövőbeli bővítéseket, csökkentve a projekt skálázhatóságának kihívásait és megkönnyítve a rendszerfrissítéseket.

A biztonság és az adatok integritásának fenntartása

Az AT24C256 írási védelem funkciója az érzékeny információkat az illetéktelen változtatásokkal szemben.Ennek a kontrollnak az aktiválása komoly adatokat biztosít, elsősorban olyan forgatókönyvekben, ahol az adatok integritása jelentős szempont.Ha ezeknek a biztonsági funkcióknak a tervezési szakaszai során korai kezdeményezése enyhíti a lehetséges kockázatokat, a rendszer robusztusságának fokozását.Ezenkívül az alkalmazások azt mutatják, hogy a hardvervédelem és a szoftverbiztonsági protokollok kombinálása robusztus védelmet fogalmaz meg, biztosítva az átfogó adatbiztonságot.

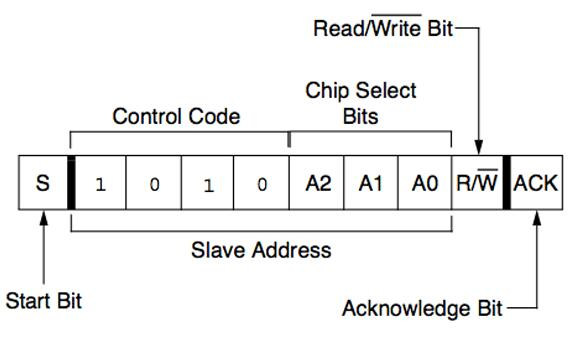

Az adatátvitel hatékony végrehajtása

Pontosság a regisztrációs cím programozásában kulcsfontosságú az adatátviteli műveletek zökkenőmentes, lehetővé téve a megbízható olvasást és írást, miközben minimalizálja a hibákat.Az eszköz címzési keretének megértése és a gyakorlati programozási gyakorlat, az EEPROM képességeinek maximalizálásában aktív.Ezenkívül a betekintés vagy taktika cseréje e regiszterek konfigurálásához továbbfejlesztett, koherens kialakításhoz vezethet a csapatorientált projektekben.

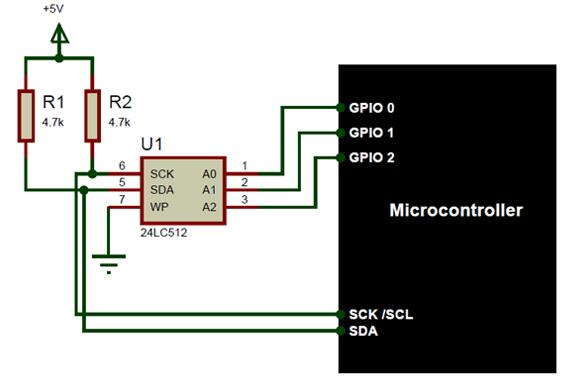

Áramköri tervezési megfontolások az AT24C256 EEPROM -hoz

Csatlakoztassa az AT24C256 EEPROM SCK és SDA vonalait a megfelelő mikrokontroller csapokhoz, ügyelve arra, hogy beépítse a megfelelő pull-up ellenállókat.Ezek az ellenállások fontos szerepet játszanak az I2C buszvonalak stabil és alapértelmezett magas állapotban történő fenntartásában, csökkentve a zaj -interferenciát és javítva a jel integritását.Az elektromágneses interferenciára hajlamos környezetben a stabil kommunikáció fenntartása ezeken a vonalakon hasznossá válik a megbízható adatátvitelhez.

Az A0, A1 és A2 címek címe szignifikánsan befolyásolja az egyes EEPROM chipek kiválasztását.A többszörös EEPROM -ot igénylő rendszerekben ezek a csapok lehetővé teszik az egyes chipek egyedi kiválasztását, külön címkonfigurációk beállításával.Ez megkönnyíti a több eszköz zökkenőmentes integrációját.Az adathibák elkerülése a sűrű áramköri tervekben egyedi cím hozzárendeléseket igényel a helytelen chipek akaratlan hozzáférésének megakadályozása érdekében, ezt az aggodalmat a komplex rendszertervekben gyakran megfigyelték.

Az Write Protect PIN elővigyázatossági intézkedésként működik az EEPROM számára.A PIN -kód bevonása biztonságosan rögzítheti az adatokat, blokkolva a véletlen írásokat és a tárolt információk védelmét.Ez a szolgáltatás különösen hasznosnak bizonyul azokban a rendszerekben, ahol az adatok integritásának megőrzése súlyos, mivel a nem kívánt változások jelentős rendszerhibákat vagy adatvesztést eredményezhetnek.Az AT24C256 EEPROM -mal való interakció magában foglalja a regisztrációs címek használatát az olvasási vagy feladatok megfelelő kezelésére egy bájt egyszerre.A nyilvántartások módszeres hozzáférésével hatékony adatműveleteket hajthat végre.A professzionális áramkör -tervezés hangsúlyozza ezt a strukturált kommunikációt, hogy biztosítsa az eszközök működését a várható paramétereken belül, minimalizálva a lehetséges adatkezelési hibákat.

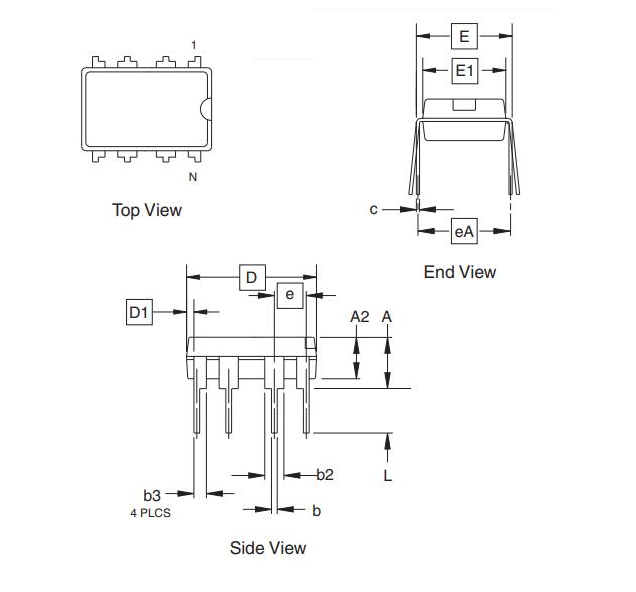

Dimenzió

Gyártó

A Microchip Technology az arizonai Chandlerben található, és a mikrovezérlő és az analóg megoldások szakértelméről híres.A megbízható termékek biztosítására összpontosítva a vállalat célja a rendszerköltségek csökkentése és a piaci belépés felgyorsítása.Széles körű termékkínálatuk világszerte különféle alkalmazásokat szolgál, ideértve az autóipari rendszereket, a fogyasztói elektronikát és az ipari gépeket.Ez a széles fellebbezés szemlélteti a Microchip azon képességét, hogy alkalmazkodjon és megfeleljen a különféle piacok bonyolult követelményeinek.

A mikrochip technológia nagy hangsúlyt fektet az innovációra és a minőség biztosítására, amely felhatalmazza az iparágakat a pontosság és a funkcionalitás megvalósítására.A fejlett biztonsági intézkedések és a csatlakozási lehetőségek beépítésével a Microchip megoldásai lépést tartanak a modern technológiai infrastruktúrák folyamatosan változó igényeivel.A vállalat elkötelezettsége az energiahatékony tervek iránt is elősegíti a fenntartható gyakorlatokat, összehangolva az iparágnak az elektronika környezeti hatásainak minimalizálása felé irányuló lépéssel.

Adatlap PDF

AT24C256B-PU adatlapok:
