GAL20V8B-15LJN: Jellemzők, pinout, alkalmazások és programozási útmutató

A GAL20V8B-15LJN egy kiemelkedő eszköz, amelyet sok digitális feladathoz terveztek.Ez az útmutató alaposan megvizsgálja, hogy a GAL20V8B-15LJN mit tehet, és a rugalmasságra és az erős teljesítményre összpontosítva a különböző felhasználások között, a gépek vezérlésétől a mindennapi eszközök tápellátásáig.Foglaljuk le főbb tulajdonságait, hogyan állítják be, és hogyan programozhatjuk azt, egyértelmű képet nyújtva mindenkinek, aki fejlett logikai megoldásokat szeretne használni a projektekben.

Katalógus

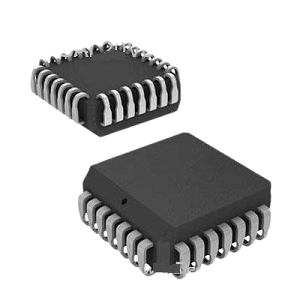

GAL20V8B-15LJN Leírás

A Gal20V8B-15LJN A Lattice Semiconductorból kiemelkedő a GAL® 20v8 eszközcsaládban, amely hatékonyságáról és nagysebességű működéséről ismert.Ezt a modellt az E2CMOS technológiával tervezték, amelyet alacsony energiafogyasztás céljából ünnepelnek, miközben fenntartják a nagy teljesítményt.Elsősorban a digitális logikai alkalmazásokban, például a cím dekódolásában, az eszközfelhasználásban és a logikai cseréje során, a GAL20V8B-15LJN sokoldalú és alkalmas a programozható logikai alkalmazások széles spektrumára.A GAL20V8B-15LJN 8 makrocella konfigurációját, maximális működési frekvenciát tartalmaz 62,5 MHz, és mindössze 15 nanosekundum terjedési késleltetése, biztosítva a gyors és megbízható teljesítményt.Szabványos 5 V-os tápegységen működik, és 28 tűs PLCC (műanyag ólom-hordozó) csomagban érkezik.

Ha megbízható és hatékony programozható logikai megoldást keres, akkor a GAL20V8B-15LJN nagyszerű választás.Úgy épült, hogy erős teljesítményt nyújtson, így okos lehetőséget kínál a vállalkozások számára, amelyek célja a technológia fejlesztése.Ha egy ömlesztett megrendelést fontolgat, ez egy tökéletes lehetőség az alkalmazás optimalizálására és az infrastruktúrából a lehető legtöbbet hozhatja ki.

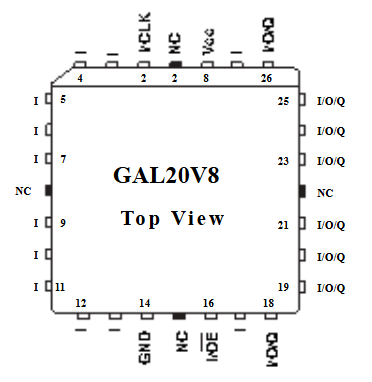

GAL20V8B-15LJN PIN-konfiguráció

A Gal20V8B-15LJN a Általános tömb logika (GAL) Eszköz, egy programozható logikai eszköz, amelyet különféle digitális logikai alkalmazásokban használnak.A tűkonfiguráció követi a Szabványos 24-pólusú kettős in-line csomag (DIP) elrendezés, bemenetekkel, kimenetekkel és vezérlőcsapokkal egyértelműen meghatározva.

A bal oldal A diagram (1-12. Pins) részéről elsősorban bemeneti (i) csapokat látunk, amelyek lehetővé teszik az eszköz számára, hogy jeleket fogadjon a külső áramkörökből.Az 1. érintkező és számos más csapot (5, 7, 9 és 11) (I) bemenetekként jelöljük.A 6. és 22. tűt NC jelölve (nincs csatlakozás), azaz nem kapcsolódnak elektromosan a belső áramkörhöz.A GND (földi) PIN -kód a 12. érintkezőnél van elhelyezve, és az eszköz referenciafeszültségeként szolgál.

A jobb oldali (13-24-es csapok), vannak bemeneti/kimeneti (I/O) csapok, amelyek a programozott logikától függően vagy bemenetekként vagy kimenetekként konfigurálhatók.Ezek az I/O csapok (18, 19, 21, 23, 25 és 26) rugalmas kapcsolatot biztosítanak.Az eszköz üzemmódjának meghatározására szolgáló üzemmód (15. érintkező), a VCC (tápegység) PIN -kód pedig a 24. érintkezőnél biztosítja a szükséges feszültséget a megfelelő működéshez.

A felső Az eszköz közül további vezérlőjelek vannak, beleértve az MCLK -t (fő óra, 2. érintkező) és további NC csapokat.A GAL20V8B pinoutja lehetővé teszi a hatékony digitális logikai kialakítást, így a programozható logikai áramkörökben széles körben használt összetevővé teszi.

GAL20V8B-15LJN CAD modellek

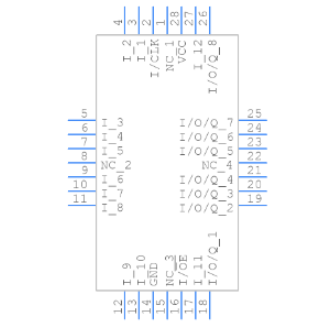

GAL20V8B-15LJN szimbólum

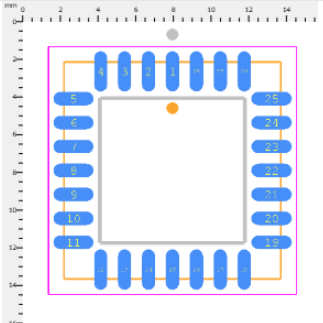

GAL20V8B-15LJN lábnyom

GAL20V8B-15LJN Jellemzők

• Terjesztési késleltetés: A GAL20V8B-15LJN 15 nanosekundum maximális terjedési késleltetésével büszkélkedhet, ami azt jelenti, hogy képes kezelni a gyors jelátmeneteket és hatékonyan működni az időérzékeny alkalmazásokban.

• Működési gyakoriság: Támogatja a maximális működési gyakoriságot 62,5 MHz, megkönnyítve a gyors feldolgozást és a reagálást az összetett digitális logikai áramkörökben.

• Alacsony energiafogyasztás: Az eszköz az E2CMOS technológiát használja, a CMO -k egyik változatát, amely hangsúlyozza az energiahatékonyságot.Ez a technológia biztosítja, hogy a GAL20V8B-15LJN kevesebb energiát fogyaszt, így ideális az alkalmazásokhoz, ahol az energiahatékonyság szükség van a teljesítmény feláldozása nélkül.

• Átprogramozható E2 sejttechnika: A GAL20V8B-15LJN elektromosan eltörölhető cellákkal van felszerelve, lehetővé téve a logikai funkciók újraprogramozását és frissítését.Ez a szolgáltatás kiváló rugalmasságot és alkalmazkodóképességet biztosít a hardver környezetek vagy a rendszerfrissítések megváltoztatásában.

• Sokoldalú kimeneti logikai makrocellák: Ez magában foglalja a 8 kimeneti logikai makrocellát, amelyek külön -külön programozhatók a különféle logikai funkciókhoz, lehetővé téve az eszköz egyedi igényekhez való testreszabását.Ezek a makrocellák támogatják a konfigurálható kimeneti polaritást, és emulálhatják a 24-pólusú PAL-eszközök funkcionalitását, így a GAL20V8B-15LJN sokoldalú választás a digitális alkalmazások számára.

• Fokozott tesztelhetőség: Az eszköz az összes regiszter előzetes betöltési és bekapcsolási reset-képességeit tartalmazza, biztosítva a 100% -os funkcionális tesztelhetőséget.Ez a szempont kiválóan alkalmas a megbízhatóság és a kiszámíthatóság fenntartására az operatív beállításokban, különösen akkor, ha a rendszer integritása és teljesítménye fontos.

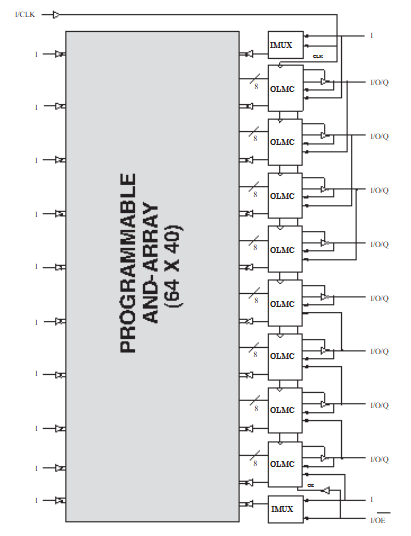

GAL20V8B-15LJN blokkdiagram

A GAL20V8B-15LJN egy általános tömb logika (GAL) eszköz, amely egy programozható és tömbből (64 x 40) áll, amely lehetővé teszi a rugalmas logikai megvalósítást.A blokkdiagram bemutatja a programozható és tömörítést, amely elsődleges logikai motorként szolgál, ahol a bemenetek és a visszacsatolási jelek logikusan kombinálódnak.Ez a programozható mátrix lehetővé teszi a különféle kombinációs és szekvenciális logikai funkciók konfigurálását, amely rugalmasságot kínál a digitális áramkör kialakításában.

A diagram jobb oldalán az OLMC (kimeneti logikai makrócellák) láthatóak, mindegyik csatlakoztatva a rendezvényekhez.Ezek a makrocellák meghatározzák a kimeneti csapok viselkedését, függetlenül attól, hogy kombinációs logikaként vagy szekvenciális logikaként működnek-e a flip-flop tárolással.Ezenkívül az IMUX (bemeneti multiplexer) egységek lehetővé teszik a belső jelvezetést, tovább javítva az eszköz programozhatóságát.Az I/OQ (bemeneti/kimeneti csapok) az eszköz és a külső áramkörök közötti felületet képviselik, lehetővé téve a kétirányú kommunikációt a konfigurált logikától függően.

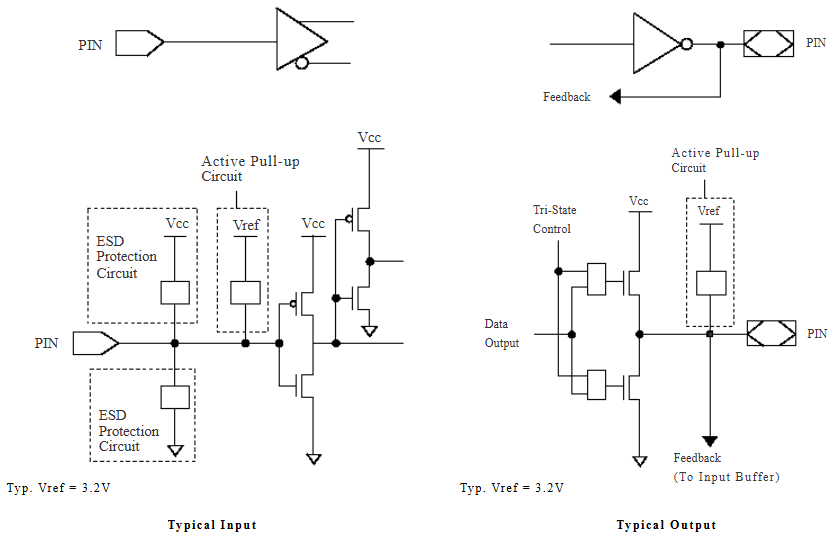

Bemeneti/kimeneti ekvivalens sématika

A GAL20V8B-15LJN bemeneti/kimeneti ekvivalens vázlata szemlélteti az eszköz bemeneti és kimeneti csapjainak belső elektromos jellemzőit.Ezek a vázlatok kiemelik, hogy a programozható logikai eszköz (PLD) miként kezeli a jeleket védelmi áramkörök, aktív pull-upok és háromállapotvezérlő mechanizmusok révén, biztosítva a digitális áramkörök megbízható működését.

A Tipikus bemenet A vázlat egy bemeneti csap szerkezetét mutatja, amely tartalmazza az ESD (elektrosztatikus kisülési) védelmi áramköröket, hogy megakadályozzák a tranziens feszültség tüskék károsodását.Az aktív pull-up áramkör biztosítja, hogy a PIN-kód fenntartja a meghatározott logikai szintet, amikor egyetlen külső jel sem vezet, megakadályozva az úszó állapotokat, amelyek kiszámíthatatlan viselkedést okozhatnak.A referenciafeszültség (VREF = 3,2 V) szerepet játszik a logika magas vagy alacsony állapotok detektálásának küszöbének beállításában.

A Tipikus kimenet A vázlat szemlélteti a kimeneti struktúrát, amely magában foglalja a push-pull tranzisztor párot, amely lehetővé teszi az erős meghajtó képességeket mind a magas, mind az alacsony logikai állapotok számára.A Tri-State vezérlő funkció lehetővé teszi a kimeneti csap, hogy belépjen a buszorientált minták magas impedanciájú állapotába, ahol több eszköz ugyanazt a kapcsolatot osztja meg.A visszacsatolási út belső csatlakozást biztosít a logikai tömbhöz, lehetővé téve az eszköz számára, hogy megfigyelje vagy szinkronizálja a kimeneti állapotot más logikai funkciókkal.Az aktív pull-up áramkör szükség esetén biztosítja a megbízható feszültségszintet.

A GAL20V8B-15LJN-t nagysebességű, alacsony teljesítményű programozható logikai alkalmazásokhoz tervezték, robusztus bemeneti védelemmel, rugalmas kimeneti konfigurációkkal és programozható visszacsatolási útvonalakkal.Ez lehetővé teszi a komplex digitális tervekhez, amelyek megbízható jel integritást és konfigurálható logikai műveleteket igényelnek.

GAL20V8B-15LJN specifikációk

Beír	Paraméter
Gyártó	Rácsos félvezető társaság
Sorozat	Gal20V8B
Csomagolás	Cső
Alkatrész állapota	Elavult
Programozható típus	EE PLD
Alkategória	Programozható logikai ICS
A makrocellák száma	8
Maximális működési frekvencia	62,5 MHz
Szaporodási késleltetés - Max	15 ns
Üzemeltetési tápfeszültség	5 V
Működési ellátási áram	90 MA
Tápfeszültség - Min	4.75 V
Tápfeszültség - Max	5.25 V
Minimális üzemi hőmérséklet	0 ° C
Maximális üzemi hőmérséklet	+75 ° C
Szerkesztési típus	Felszíni
Csomag / tok	28-LCC (J-LEAD)
Beszállító eszköz csomag	28-PLCC (11.51x11.51)
Alaptermék száma	Gal20v8
Magasság	3,68 mm
Hossz	11,5 mm
Szélesség	11,5 mm
Egységtömeg	0,041719 oz

GAL20V8B-15LJN alkalmazások

Beágyazott rendszerek

A GAL20V8B-15LJN-t gyakran használják beágyazott rendszerekben, ahol az egyedi logika szükség van specifikus vezérlési funkciókra.Programozható jellege lehetővé teszi az eszköz testreszabását különféle iteratív folyamatokhoz, javítva a funkcionalitást és az integrációt más rendszerkomponensekkel.

Digitális vezérlő rendszerek

A digitális vezérlőrendszerekben ezt a PLD -t komplex logika bevezetésére használják a motorok vezérlésére, az érzékelőkkel való kapcsolódáshoz és a feldolgozási jelekhez.A részletes vezérlési logika kezelésére való képessége ideális az alkalmazásokhoz, amelyek pontos működési irányítást és reagálást igényelnek.

Kommunikációs interfészek

Az eszköz kiemelkedik a kommunikációs protokollok kezelésében, az adatok kódolásában és dekódolásában, valamint az állami gépek vezérlésében.Zökkenőmentesen alkalmazkodik a különböző kommunikációs szabványokhoz, így sokoldalú választás a telekommunikáció és a hálózati eszközök számára.

Teszt- és mérőberendezés

A teszt- és mérési alkalmazásokhoz a GAL20V8B-15LJN testreszabott adatfeldolgozási képességeket, jelvezérlést és vezérlő logikát biztosít.Ez lehetővé teszi a testreszabott mérési megoldások fejlesztését, amelyekhez speciális adatkezelési és vezérlő funkciókat igényel.

Autóipari elektronika

Az autóiparban ez a PLD robusztus kialakításának és kiváló elektrosztatikus kisülési (ESD) védelme miatt kiemelkedik.Ezek a szolgáltatások biztosítják a megbízható működést az autóipari környezetben jellemző igényes körülmények között.

Ipari automatizálási és vezérlőrendszerek

A GAL20V8B-15LJN fontos szerepet játszik az ipari automatizálásban, biztosítva a komplex ipari folyamatok és gépek ellenőrzéséhez szükséges logikát.Ez lehetővé teszi a feladatok automatizálását és a vezérlőrendszerek integrálását, ezáltal növelve a hatékonyságot és a gyártási műveletek megbízhatóságát.

Fogyasztói elektronika

A fogyasztói elektronikában az eszközt a háztartási és személyes eszközök funkcionalitásának javítására használják a hatékony logikai megoldások révén.Az a képessége, hogy több logikai funkciót gazdaságilag elvégezzen, ez népszerű választássá teszi a fogyasztói termékek gyártóit.

Egyéni állami gépek

A PLD ideális az egyedi állami gépek digitális áramkörökben történő megtervezéséhez, javítva a vezérlő logika és az operatív szekvenálás hatékonyságát.Ez az alkalmazás nagyszerű olyan forgatókönyvekben, ahol speciális operatív viselkedésre van szükség a komplex logikai feladatok hatékony kezeléséhez.

GAL20V8B-15LJN programozás

A GAL20V8B-15LJN, a Lattice Semiconductor sokoldalú logikai eszközének programozása néhány kulcs lépésben hatékonyan megvalósítható, és egy kompatibilis logikai programozót kihasznál.Kezdetben az Ön feladata az, hogy megtervezze a végrehajtandó logikai áramkört.Ezt egy hardverleírás nyelv (HDL) használatával érik el, a CUPPL egyszerűsége miatt népszerű választás, amely a GAL eszközökhöz alkalmas.Miután a logikai kialakítást megadta, a következő lépés magában foglalja a tervezés JEDEC (.jed) fájlba történő összeállítását olyan szoftver használatával, mint a WINCUPL.Ez a fájl tartalmazza a GAL programozásához szükséges konfigurációt, az úgynevezett biztosítéktérképet.

A GAL20V8B-15LJN tényleges programozásához rácsos félvezető által jóváhagyott logikai programozóra van szükség, a TL866 pedig a megbízhatóság és a könnyű használat miatt gyakran használt modell.Ez a lépés magában foglalja a GAL20V8B-15LJN csatlakoztatását a programozóhoz, a megadott utasítások szerint, a JEDEC fájlt a programozási szoftverbe történő betöltése és a programozási ciklus kezdeményezése.Ez a ciklus magában foglalja a korábbi konfigurációk automatikus törlését, mielőtt az új logikát az eszközbe programozná.Végül, egy fontos lépés a programozott eszköz ellenőrzése a tervezett áramkörben történő teszteléssel annak biztosítása érdekében, hogy az informatika helyesen működjön, és az integrációs folyamatot kitöltse az adott alkalmazási követelményekkel.

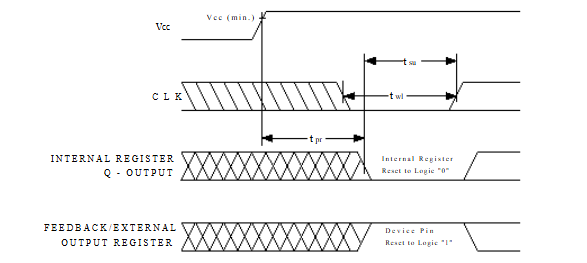

GAL20V8B-15LJN Power-Up Reset

A GAL20V8B-15LJN tápfeszültség-visszaállítási áramköre biztosítja, hogy az összes belső nyilvántartást egy ismert állapotba inicializálják a rendszer indításakor.Mivel a teljesítményt alkalmazzák, a VCC feszültségnek monotonikusan meg kell emelkednie ingadozások nélkül, hogy megakadályozzák a szokatlan viselkedést.Miután a VCC eléri a minimális szükséges szintet, a belső nyilvántartások maximális késleltetésen belül 1 μs (TPR) visszaállítják, és az összes Q kimenetet logikára állítják. Ha a regisztrált kimeneti csapok engedélyezve vannak, akkor alapértelmezés szerint az 1. logikát, függetlenül a programozott programozástól függetlenülpolaritás.Ez garantálja a kiszámítható inicializálást, egyszerűsítve az állami gépek tervezését és a szekvenciális logikai áramköröket.

Az érvényes visszaállítás biztosítása érdekében az órabemenetet (CLK) statikus TTL szinten kell tartani a bekapcsolás során.Az eszközt nem szabad az összes bemeneti és a visszacsatolási út beállítási idejének teljesülni, amint az ábra mutatja.Az órának meg kell felelnie a minimális impulzusszélesség -követelményeknek a normál működés megkezdése előtt.Ezeknek a feltételeknek a fenntartásával a bekapcsolási visszaállítási mechanizmus biztosítja, hogy a logikai eszköz stabil és jól definiált állapotban induljon, megakadályozva a nem kívánt átmeneteket vagy a metaszthatóság problémáit a digitális áramkörökben.

GAL20V8B-15LJN Hasonló részek

• Gal20V8B-15LPN

• GAL20V8B-15QP

• Gal20V8B-15QJ

GAL20V8B-15LJN előnyei

Fokozott tervezési rugalmasság

A GAL20V8B-15LJN-t sokoldalú architektúrával tervezték, amely lehetővé teszi a kimeneti logikai makrocellák (OLMC-k) felhasználó-konfigurálását.Ez a rugalmasság az alkalmazások és a testreszabások széles skáláját támogatja, lehetővé téve a logikai eszköz optimalizálását az egyes feladatokhoz és funkciókhoz, a kevésbé rugalmas mintákhoz kapcsolódó korlátozások nélkül.

Csökkentett energiafogyasztás

Az Ultramos® Advanced CMOS technológiát alkalmazva a GAL20V8B-15LJN 50% -ról 75% -ra csökkenti az energiafogyasztást a hagyományos bipoláris logikai eszközökhöz képest.Ez olyan környezetbarát opcióvá teszi, amely minimalizálja a hő kimenetet és javítja az eszköz hosszú élettartamát.A tipikus ellátási áramok lényegesen alacsonyabbak, 75 mA-val a szokásos alacsony fogyasztású verziókhoz, és még alacsonyabbak a 45 mA-nál a negyed teljesítményű verziókhoz, biztosítva az energiahatékonyságot a nagy igényű környezetben.

Robusztus ESD -védelem

Ez az eszköz magában foglalja az erős elektrosztatikus kisülési (ESD) védelmi mechanizmusokat, hogy fenntartsa a működési stabilitást és a megbízhatóságot a statikus ürítésre hajlamos környezetben.Ez a védelem jó olyan iparágakban, mint az autóipari és ipari automatizálás, ahol az elektronikus alkatrészek szigorú feltételeknek vethetők alá, és ahol az ESD egyébként eszközhibához vagy szokatlan viselkedéshez vezethet.

GAL20V8B-15LJN gyártó

A Lattice Semiconductor Corporation az intelligens csatlakozási megoldások globális vezetője.Az alacsony fogyasztású, programozható logikai eszközökről ismert, a rács elsősorban a fogyasztói, a kommunikáció és az ipari piacok számára.A vállalat innovatív termékcsaládja magában foglalja az FPGA -kat (Field programozható kapu tömbök), a CPLD -ket (összetett programozható logikai eszközök) és az energiagazdálkodási eszközöket, amelyek nélkülözhetetlenek az intelligens alkalmazásokhoz, amelyek gyors reakciókat igényelnek.A Lattice Semiconductor megkülönbözteti magát a versenyképes technológiai piacon, az alacsony teljesítményű, kis méretű és nagy teljesítményű megoldásokra összpontosítva.Ezek az attribútumok termékeit ideálisak a technológia lehetővé tételéhez olyan területeken, mint a hálózati infrastruktúra, az élszámítás és az intelligens tárgyak internete eszközök.A Lattice jó hírnevet szerzett az egyedi igények kielégítő testreszabott megoldásainak szállításáról, amelyeket átfogó szoftver eszközök és fejlesztési környezet támogat, amelyek korszerűsítik a terméktervezést és a telepítést.

Következtetés

A GAL20V8B-15LJN a Lattice Semiconductorból egy csúcsminőségű eszköz, amely megfelel a modern digitális rendszerek igényes igényeinek, gyors teljesítményével, energiatakarékos kialakításával és sokoldalú programozási lehetőségeivel.Ezt az eszközt úgy építették fel, hogy a komplex kihívásokkal foglalkozzon a beállítások széles skáláján, a nagy ipari rendszerektől a személyes elektronikáig, ezáltal szilárd választás a fejlett digitális megoldások építéséhez.Ez az útmutató elmagyarázta a GAL20V8B-15LJN műszaki részleteit és előnyeit, valamint azt, hogy miként lehet felhasználni a különböző területeken, megmutatva annak fontosságát a digitális beállítások mindenütt javításában.
