Terepprogramozható kapu tömb (FPGA): Fejlesztések, építészet és alkalmazások a modern elektronikában

Ez az útmutató az FPGA (terepi programozható kapu tömb) technológiáját, az innovációt, amely a digitális áramkör kialakításának jövőjét vezeti.A rögzített funkciós chips-rel ellentétben az FPGA-k átprogramozhatók a változó igényekhez való alkalmazkodáshoz.A cikk lefedi az olyan iparágakban betöltött fontos szerepüket, mint a telekommunikáció és a digitális jelfeldolgozás, betekintést nyújtva építészetükbe, alkalmazásaikba és a modern elektronikára gyakorolt ​​növekvő hatással.

Katalógus

Haladás az FPGA technológiában

A terepi programozható kapu-tömb (FPGA) technológia kiemelkedik az alkalmazkodóképességgel, és olyan átprogramozó hardver megoldásokat kínál, amelyek testreszabhatók a különböző alkalmazásokhoz, ellentétben a rögzített funkcionális chipekkel, például az ASIC-kkel.Ez a rugalmasság fontosvá tette az FPGA -kat olyan területeken, mint a kommunikációs rendszerek, a digitális jelfeldolgozás és a gépi tanulás.Az olyan országok, mint az China, szerepet játszanak az FPGA innovációjának előmozdításában azáltal, hogy kifinomult megoldásokat fejlesztenek ki, amelyek javítják technológiai helyzetüket.Az FPGA-k fejlődésével előkészítik az utat a határokon átnyúló együttműködéshez és az innovációhoz, segítve az iparágakat a modern kihívások kezelésében testreszabott, nagy teljesítményű hardverekkel.A hagyományos számítástechnikai módszerekkel ellentétben, amelyek a szekvenciális feldolgozásra támaszkodnak, az FPGAS párhuzamos feldolgozást használ a komplex feladatok hatékonyabb kezelésére.Sokan használják a hardverleírás -nyelvet (HDL) ezeknek a chipeknek a programozására, lehetővé téve számukra a bonyolult algoritmusok közvetlenül a hardverben történő megtervezését a gyorsabb teljesítmény érdekében.Az FPGA fejlesztésének elsajátítása megköveteli az elméleti ismeretek és a gyakorlati tapasztalatok egyensúlyát a hardver-szoftver integrációjában.A számítási egyedülálló megközelítés előnyt biztosít az FPGA -k számára olyan területeken, mint a titkosítás, az AI és az adatfeldolgozás, és nagyszerű eszközöket biztosítva számukra az iparágak jövőbeli technológiai fejlődéséhez.

Az FPGA technológia útja

Amikor a Xilinx 1985 -ben bevezette az XC2064 FPGA -t, felgyújtotta a technológiai átalakulást, és a tájat egy olyan időben változtatta meg, amely csak a személyi számítógépek, az internet és a mobiltelefonok ölelését kezdte.Ezek az újítások egy új korszakot váltottak ki, amelynek középpontjában a digitális integráció áll.Az alapvető logikai feladatokat kezdetben az FPGA -k gyorsan előrehaladták, értéket találva a digitális feldolgozásban és a beágyazott alkalmazásokban.Két évtizedes könyörtelen fejlesztéssel az FPGA-k a kiegészítő részektől az önbiztos erőművekké fejlődtek, tükrözve a félvezető iparban a gyors fejlődést.Utazásuk egy feltűnő ugrást mutat be a komplexitásban, előrehaladva a korai 2 μm-es folyamatból, 85 000 tranzisztorral a fejlett milliárd-tranzisztoros eszközökhöz, olyan technológiák felhasználásával, mint a 65NM 2007-re. 1991-ben történt egy pillanat, amikor a Xilinx XC4000 sorozatának kialakult, amely a programozható logika széles körű ölelését támogatta a programozható logika széles körű ölelését.A teremtési és értékelési folyamatok között az iparban.Ez a folyamatban lévő technológiai növekedés támogatta az FPGA iparát, kielégítve a bonyolult félvezető megoldások iránti növekvő igényt.Az FPGAS képessége, hogy az új technológiák könnyedén integrálódjon és felhasználjon, igazolja az alkalmazkodóképesség és az előrelátás jelentőségét a mérnöki munkában.A funkciók fáradhatatlanul javításával és kibővítésével az FPGA -k nemcsak lépést tartanak a technológiai fejlődéssel, hanem gyakran befolyásolják annak jövőbeli pályáját.

Az FPGA funkcionalitás alapelvei

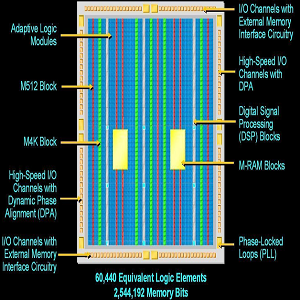

FPGA szerkezet és alkatrészek

A mező programozható kapu tömbjei (FPGA) egy komplex architektúrát használnak, amelyet logikai cellás tömbnek (LCA) hívnak.Ez a keret magában foglalja a konfigurálható logikai blokkokat (CLB), a bemeneti kimeneti blokkokat (IOB) és az összekapcsolások kiterjedt hálózatát.Egy ilyen architektúra alapja a rendkívül állítható logikai minták alapja.A hagyományos rögzített logikai áramkörökkel ellentétben az FPGA -k dicsekedhetnek az újrakonfiguráció figyelemre méltó képességével.Míg a statikus áramkörök változatlanok maradnak, az FPGA -k átalakítják a logikai műveleteket a konfigurálható adatok pontos betöltésével a statikus RAM cellákba, javítva az alkalmazkodóképességüket.Ez a tulajdonság fokozza értéküket, mint a dinamikus hardver -összetevőket és a platformokat az úttörő alkalmazások számára a különféle területeken.

Logikai eljárások testreszabása

Az FPGAS széles és átprogramozható kerete felhatalmazza a különféle logikai transzformációk többszöri alkalmazását.Azáltal, hogy gondosan betölti a konfigurációs adatokat a memóriakomponensekbe, az egyének kivételes pontossággal testreszabhatják a logikai feladatokat.Az ilyen testreszabás a projekt igényeinek széles skáláját támogatja, és kiemeli az FPGA -k eltérését a rögzített elődektől, például a PAL -októl és a CPLD -től, elősegítve a szinte határtalan logikai átprogramozási lehetőségeket.Ez az alkalmazkodóképesség felbecsülhetetlen értékűnek bizonyul az olyan iparágakban, amelyek gyakori változásokat igényelnek, például a telekommunikációt és a jelfeldolgozást.

Változatos alkalmazásintegráció

Az FPGA-k hatékony hídként működnek a rögzített logikai eszközök és az alkalmazás-specifikus integrált áramkörök (ASIC) között, alkalmazkodóképességet kínálva anélkül, hogy az egyedi hardver meredek költségeit felszámítanák.Rugalmasságuk elősegíti a különféle alkalmazásokban való felhasználást, ideértve a magas frekvenciájú kereskedési rendszereket és a repülőgép-technológiákat.Ez a minőség előnyös a prototípus -készítési szakaszokban, ahol az iteratív javulások történhetnek anélkül, hogy a teljes hardver újraterveznének.Bonyolult környezetben az FPGA -k képessége egyidejűleg több feladat kezelésére, szemlélteti a reagáló hardver és a modern szoftver dinamikus igényei közötti harmonikus kölcsönhatást.Az FPGA -k építészetének és potenciáljának tükrözése rávilágít arra, hogy valódi erejük kiterjedt rugalmasságukban van.Ez a tulajdonság forradalmasítja az iparági problémamegoldó megközelítéseket, lehetővé téve olyan megoldásokat, amelyek a technológiai fejlődés mellett haladnak.Az iparágon belüli betekintések azt jelzik, hogy az FPGA-k velejáró újrakonfigurálhatósága az előretekintő alkalmazások összetevőjévé teszi őket, ahol a szoftver és a hardver közötti különbség egyre inkább félreérthetővé válik.

Az FPGA eszközök alapszerkezete

Az FPGA eszközök a félig ügyfélkörök kategóriájába tartoznak a speciális integrált áramkörökön belül, amelyek rugalmasságot és széles körű funkciókat kínálnak.Számos forrást tartalmaznak, például programozható bemeneti/kimeneti egységeket, konfigurálható logikai blokkokat és modulokat a digitális órakezeléshez.Ezek az összetevők létrehoznak egy dinamikus alapot, amely lehetővé teszi a figyelemre méltó programozhatóságot, amely elősegíti a korlátozott kapuszámú eszközök kihívásainak kezelését.Az FPGA-kba ágyazott kiterjedt összekapcsolási erőforrások megkönnyítik a nagy integrációt és a megbízható terveket, viszonylag mérsékelt kezdeti beruházásokat igényelve.Ez a tulajdonság az FPGA -k vonzóvá teszi a digitális áramköröket.

Az FPGA -k tervezésének útja általában egy szervezett módszerhez tartozik.A kezdetben az algoritmus -architektúra elkészült, amely stratégiai tervként szolgál a következő szakaszok számára.Ezt követően a rendszer szimulációja megtörténik, betekintést nyújtva a potenciális kérdésekbe, mielőtt a fizikai megvalósításra való áttérés előtt.Az utolsó lépés magában foglalja a hardverek validálását iteratív prototípuskészítés révén, biztosítva, hogy a kiigazítások gyakorlati és hatékonyak legyenek.Ezt a kiterjedt fejlesztési ciklust az elektronikus tervezési automatizálási (EDA) eszközök felhasználásával különféle folyamatok gazdagítják.Ezek az eszközök hozzájárulnak a tervezés finomításához és optimalizálásához, hogy igazodjanak a gyakorlati követelményekhez.

Ennek a fejlesztési folyamatnak a fontos eleme a létrehozás és a tesztelés ciklikus jellege.Miután az elméleti terveket a szimulációk révén véglegesítik és finomították, az új korlátozásokat végrehajtják és validálják a tényleges FPGA hardverre.Ez a tervezés és a fizikai tesztelés folyamatos kölcsönhatása biztosítja, hogy az eredmény robusztus és hatékony legyen.A tapasztalt perspektíva értékeli ezen ismételt ciklusok fontosságát, felismerve a fogalmi ideálok és a gyakorlati korlátozások közötti egyensúlyt, végül a sikeres FPGA -tervekhez.Ezen törekvések csúcspontja részletes, adaptálható és megbízható FPGA rendszert hoz létre, amely fel van szerelve a digitális áramkör összetettségének kezelésére.

Az FPGA chiptervezés munkanélküli alapelvei

Az FPGA chipek tervezéséhez jól strukturált keretet és módszertani megközelítést igényel, amely összhangban áll az FPGA architektúra konkrét igényeivel.A folyamat magában foglalja a komplex algoritmusok gyakorlati tervekké történő fordítását olyan fejlett eszközökkel, mint a MATLAB vagy a C. A hardverleírás -nyelvek (HDLS) pontossággal történő alkalmazásával biztosíthatja az összetevők egyértelműségét, funkcionalitását és hatékony integrációját az FPGA keretrendszerben.Az FPGA kialakításának szempontja a hardverkomponensek zökkenőmentes integrációja és a sématikára való figyelem.Ugyanúgy, mint az építészek a részletes tervrajzokra támaszkodva, az FPGA tervezői a logikai kapuk és az interfészek rétegeinek összekapcsolására összpontosítanak a kívánt teljesítmény elérése érdekében.Ez a koordináció az összes tervezési elemben biztosítja, hogy a végtermék hatékonyan működjön, és megfeleljen a funkcionális követelményeknek.

Az algoritmusfejlesztés és a fordítás kulcsfontosságú lépések az FPGA tervezésében.Sokan bonyolult algoritmusokat hoznak létre magas szintű nyelveken, és iteratív módon finomítják azokat, hogy azok pontosan lefordítsák az FPGA-kompatibilis architektúrákat.A folyamat tükrözi a szoftverfejlesztési ciklusokat, ahol a folyamatos tesztelés és fejlesztés jobb teljesítményhez vezet.A HDLS elsajátítása tovább javítja ezt a folyamatot azáltal, hogy a kódot olvashatóbbá, hatékonyabbá és könnyebben hibakeresésével végzi.Az igazgatóság szintjén történő ellenőrzésre és hibakeresésre van szükség annak biztosítása érdekében, hogy a végső kialakítás megbízható legyen, és megfeleljen a felhasználói elvárásoknak.Ez a lépés magában foglalja az alapos tesztelést, hasonlóan a repülés előtti ellenőrző listához, hogy bármilyen lehetséges problémát a telepítés előtt elkapjon.A szigorú ellenőrzési gyakorlatok csökkentik a kockázatot és javítják az FPGA chip általános megbízhatóságát, biztosítva a hosszú távú funkcionalitást és a piac gyorsabb időt.

Tervezési nyelvek és platformok

Haladás az FPGA tervezési gyakorlataiban

A terepi programozható kapu tömbök (FPGA) nagyon sokoldalú hardver eszközök, amelyek testreszabhatók az egyes feladatok elvégzéséhez.Ezeknek a testreszabott funkcióknak a megtervezéséhez sokan támaszkodnak a hardverleírás nyelvekre (HDL), amelyek lehetővé teszik számukra, hogy meghatározzák, hogyan kell viselkedni a digitális rendszer.Az FPGA kialakításában a leggyakrabban használt HDL -k a VHDL és a Verilog HDL.Ezek a nyelvek alapjául szolgálnak a komplex digitális áramkörök létrehozásához azáltal, hogy lehetőséget adnak a rendszer viselkedésének modellezésére, mielőtt a fizikailag megvalósítanák.Ez a képesség a hardver viselkedésének kódon keresztüli leírására elősegíti a rendszer teljesítményének optimalizálását és a pontos funkciók elérését.

A VHDL, amely a VHSIC hardverleírás nyelvét képviseli, az FPGA kialakításában széles körben alkalmazott nyelv, mivel hangsúlyozza a hordozhatóság és a tervezés függetlenségét.Ez lehetővé teszi olyan kód írását, amely adaptálható a különböző hardver architektúrákhoz, megkönnyítve a tervek újrafelhasználását több projektben.A VHDL hasznos olyan projekteknél, amelyek magas szintű irányítást igényelnek a rendszer architektúrájának felett, mivel lehetővé teszi az adott alkalmazásokhoz igazított, jól testreszabott megoldások felépítését.Másrészt a Verilog gyakran előnyben részesíti az egyszerűbb, C-szerű szintaxisát, ami hozzáférhetőbbé teszi, akik ismerik a hagyományos programozási nyelveket.A Verilog népszerű a nagyszabású, többlépcsős tervezési folyamatokban, ahol tisztaságra és könnyű használatra van szükség.

Mind a VHDL, mind a Verilog tovább fejlődik, és olyan fejlettebb funkciókat vezet be, amelyek hatékonyabbá teszik az FPGA tervezési munkafolyamatait.Ezek a nyelvek most támogatják a kifinomultabb logikai konstrukciókat, amelyek korszerűsítik a tervezési folyamatot és javítják a termelékenységet.Az FPGA tervezés iteratív jellege ösztönzi a folyamatos tanulást és fejlesztést, lehetővé téve annak határait, hogy ezek az adaptálható eszközök mit érhetnek el a különböző iparágakban.

Integrált fejlesztési környezet (IDES)

A hardverleírás nyelveken kívül az FPGA Design igényel a teljes tervezési folyamat kezeléséhez integrált fejlesztési környezet (IDES) néven ismert szoftveres eszközöket is.Az IDE -k átfogó eszközkészletet biztosítanak, amelyek segítenek az FPGA minták írásában, tesztelésében és hibakeresésében.Az FPGA fejlesztésében a legszélesebb körben alkalmazott IDE -k közül az Intel és a Vivado által kifejlesztett Quartus II, amelyet a Xilinx fejlesztett ki.Ezek a platformok korszerűsítik a fejlesztési folyamatot azáltal, hogy a különféle tervezési feladatokat egyetlen felületre integrálják, megkönnyítve az összetett projektek kezelését az elejétől a végéig.

Ezen IDE -k egyik elsődleges funkciója a kód hatékony írásának és rendezésének elősegítése.Az alapkódszerkesztés mellett ezek a platformok olyan szimulációs eszközöket is biztosítanak, amelyek lehetővé teszik a tervek gyakorlatilag tesztelését, mielőtt a hardverben megvalósítanák őket.Ez egy kritikus lépés a tervezési folyamatban, mivel elősegíti a potenciális problémák korai azonosítását és javítását, csökkentve a költséges hibák kockázatát a fizikai megvalósítási szakaszban.Az IDES olyan hibakeresési eszközöket is kínál, amelyek lehetővé teszik annak elemzését, hogy a digitális rendszerek hogyan viselkednek különböző körülmények között, biztosítva, hogy a végső terv a várt módon teljesítsen.

Az IDES használatának fő előnye a tervek gyors iterációjának és a többszörös konfigurációk tesztelésének képessége.A teljesítmény és a megbízhatóság optimalizálása érdekében a szimulációk és a hibakeresési ülések visszacsatolása alapján módosíthatja a terveket.Ez az iteratív folyamat időt takarít meg azáltal, hogy minimalizálja a fizikai prototípusok szükségességét és lerövidíti az általános fejlesztési ciklust.Az IDES használatával biztosíthatja, hogy a végső tervek megfeleljenek az összes műszaki követelménynek és a gyakorlati korlátozásoknak, ami robusztusabb és hatékonyabb elektronikus rendszereket eredményez.Mivel az FPGA alkalmazások továbbra is kiterjednek olyan területekre, mint az IoT, AI és az Edge Computing, ezek a fejlesztési környezetek egyre fontosabb szerepet játszanak az innováció felgyorsításában.

Az FPGA -k alkalmazásai

Fejlett videofeldolgozó rendszerek

Az FPGA -k hozzájárulnak a videofeldolgozó rendszerek fejlődéséhez.A sebesség és a rugalmasság kiaknázásával ezek a rendszerek javítják a video-technológiákat, mint például a modern multi-képernyős kijelzők szegmentációja.A csővezetékes és párhuzamos adatfeldolgozás révén kielégítik a kivételes videó minőség iránti növekvő igényt.Az FPGA -k hatékonyan kezelik az adatáramlásokat azáltal, hogy olyan video streameket mutatnak be, amelyek megfelelnek a megkülönböztető feldolgozási követelményeknek, beágyazott RAM és FIFO konfigurációk által támogatott olvasási/írási műveleteket beépítve a komplex rendszer architektúrákba.Az ezen a területen megfigyelt gyors evolúció előnyei vannak a folyamatos vizsgálatokból és a dinamikus megjelenítési környezetre jellemző magas szintű megvalósításokból.

Hatékony adatkezelő rendszerek

Az adatok késleltetése és a tárolási tervezés során az FPGA -k szerepet töltenek be, különösen a kommunikációs beállításokban használt programozható késleltetési sorokban.A RAM vagy a FIFO által üzemeltetett memória- és számlálóstratégiák révén optimalizálják a rendszer hatékonyságát, és zökkenőmentesen alkalmazzák az adatkapcsolat -protokollok változásait.Ez a hatékonyság különösen csökkenti az elektronikus hálózatok szisztémás általános költségeit.Az FPGAS gyakorolja az SD-kártya műveleteinek közvetlen irányítását, az adatkezelési megoldásokat az algoritmikus kihívások folyamatosan változó tájjával igazítva.

Telekommunikációs ágazati innovációk

Az FPGA -k kiemelkedő szerepet töltenek be a telekommunikációban, a bonyolult protokollok kezelésében az alapállomásokon belül, és a folyamatban lévő protokollok adaptációi közepette a zökkenőmentes műveletet biztosítva.Agilitásuk kiegészíti a terminálkészülékekkel zsúfolt területek gazdasági és funkcionális igényeit.Noha az FPGA -k kezdetben a kommunikációs rendszerek csecsemőkorában részesülnek, kecsesen áttérnek az ASIC -k támogatására, mivel ezek a rendszerek érik, és aktívan segítik a hálózatokat a növekedés és az operatív változás fázisaiban.Ez a sokoldalúság nyilvánvaló a kísérleti projektekben, amelyek célja a hálózati megbízhatóság és az áteresztőképesség támogatása.

Széles körű ipari alkalmazások

A telekommunikáción túl az FPGA -k megtalálják a biztonság, az ipari, a katonai és a repülőgép -ágazatban való felhasználást.Alkalmazkodóképességük megfelel a biztonsági rendszerekben a protokoll eltolódásainak, míg a kompakt FPGA -k az árnyalt ipari igényeket testreszabott megoldásokkal kezelik.Állandóságuk szerepet játszik a védelmi alkalmazásokban.Mivel a technológiai arénák, mint például az 5G és az AI Broaden, az FPGA -k készek számos ipari út felszabadítására.Az ezekben a tudományágakban végzett kísérleti tanulmányok a hatékonyság és az innováció ígéretes nyereségét jelzik, jelezve a különféle alkalmazásokkal rendelkező jövőbeni jövőben.
