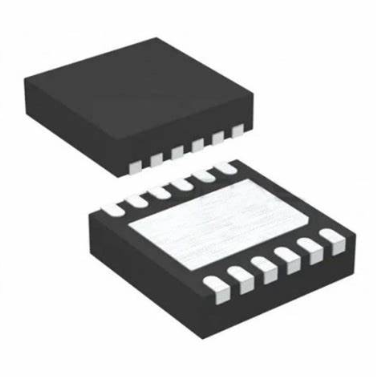

FT234XD-R USB útmutató: Pinout, funkcionális blokkdiagram és alternatívák

A mai technológiai tájban az eszközök zsugorodnak, miközben a teljesítményvárakozások továbbra is növekednek.Írja be az FT234XD-R-t, egy élvonalbeli USB-sorozatú UART felületet, amely tökéletes egyensúlyt teremt a kompakt formatervezés és a hatékony funkcionalitás között.Egy kicsi, 3 mm-es x 3 mm-es 12-pólusú DFN-csomagban tervezve ez az interfész ideális a helybe korlátozott alkalmazásokhoz, anélkül, hogy a teljesítmény kompromisszuma lenne.Az a képessége, hogy hatékonyan konvertálja az USB-t UART jelekké, valamint a fejlett energiagazdálkodási funkciókkal együtt, az ipari automatizálás, a fogyasztói elektronika és még sok más számára lehetőséget kínál.

Katalógus

Az FT234XD-R áttekintése

A Ft234xd-r Célja, hogy egyszerűsítse az USB-t a soros UART-interfészhez, és megkülönbözteti a lenyűgöző tömörségét egy 3 mm-es x 3 mm-es 12 tűs DFN-csomagban, ami előnyös a sűrű PCB-elrendezéseknél.Az USB 2.0 specifikációjának megfelelően ez az eszköz megszerezte az USB-IF Test-ID (TID) 40001465 (Rev D) -et, bemutatva annak betartását a szigorú ipari szabványokhoz.A kategóriájának vezetője, az FT234XD-R nagy teljesítményt kínál, alacsony energiafogyasztással.A legújabb kommunikációs protokollok támogatása.Megbízható adatátvitel a különféle hardverkörnyezetekben.

A gyakorlatban az FT234XD-R felbecsülhetetlen értékűnek bizonyul a forgatókönyvekben, amelyek hatékony USB-t igényelnek az UART átalakításához.Kompakt kialakítása lehetővé teszi a zökkenőmentes beépülést számos eszközbe, a funkcionalitást kompromisszum nélkül.A tényleges alkalmazások magukban foglalják az ipari vezérlőrendszereket, a fogyasztói elektronikát és a fejlesztési eszközöket.Integrációs előnyei, amelyek meghatalmazhatatlan megbízhatóságot és a térhatékonyságot igényelnek.Amikor az FT234XD-R-t integrálja a tervekbe, figyelembe kell vennie a PCB elrendezését, a hőkezelést és a jel integritását.

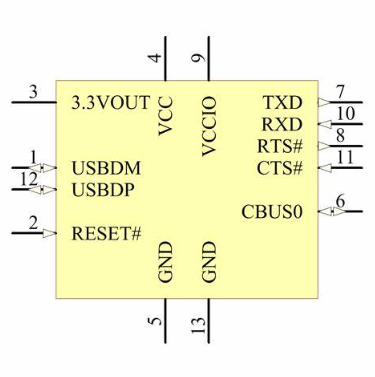

FT234XD-R PIN-konfiguráció

PIN -es szám	Név	Beír	Leírás
4	VCC	HATALOM Bemenet	5 V (vagy 3,3 V) Kellék az IC -hez
9	VCCIO	HATALOM Bemenet	1,8 V -os - 3,3 V -os ellátás az IO cellákhoz
3	3.3	HATALOM Kibocsátás	3.3 V -os kimenet 50 mA -nál.Használható a VCCIO táplálására.Ha a VCC 3,3 V;A 3. érintkező egy Bemeneti csap, és a 4. érintkezőhöz kell csatlakoztatni.
5, 13	GND	HATALOM Bemenet	0v Földi bemenet.
1	USBDM	Bemenet/kimenet	USB Adatjel mínusz.
12	USBDP	Bemenet/kimenet	USB Data Signal Plus.
2	Reset#	BEMENET	Visszaállít bemenet (aktív alacsony).
7	Txd	Kibocsátás	Átad Aszinkron adatkimenet.
10	RXD	Bemenet	Fogadó Aszinkron adatbevitel.
8	RTS#	Kibocsátás	Kér A vezérlőkimenet / kézfogás jel küldése.
11	CTS#	Bemenet	Világos A vezérlő bemeneti / kézfogás jel küldése.
6	Cbuso	I/O	Konfigurálható CBUS I/O PIN.A PIN -kód funkciója az eszköz MTP memóriájában van konfigurálva.

Az FT234XD-R CAD modellje

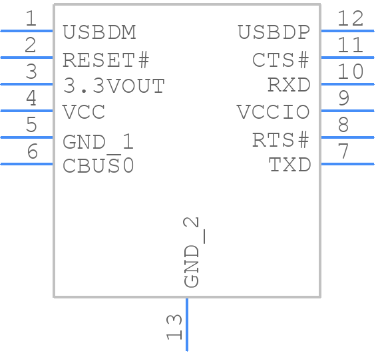

Szimbólum

Lábnyom

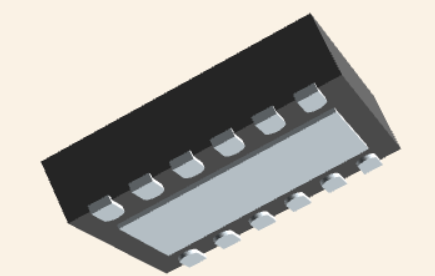

3D -s reprezentáció

Az FT234XD-R alternatívái

• FT234XD-T

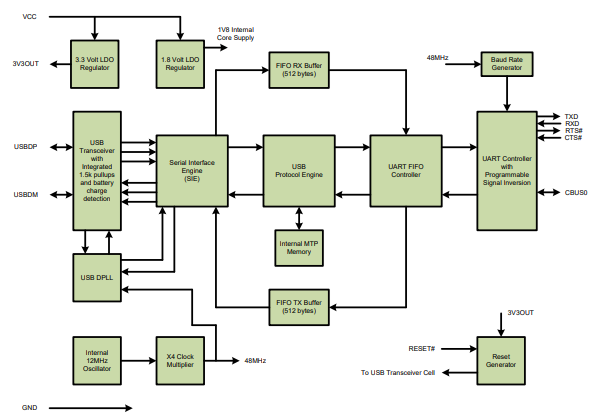

Az FT234XD-R blokkdiagramja

Az FT234XD-R általános alkalmazásai

USB a soros kommunikációhoz

Az FT234XD-R nagyszerű felhasználást talál az USB átalakításában RS232, RS422 vagy RS485 formátumokká, áthidalva a régi rendszerek és a modern USB interfészek közötti rést.Ez lehetővé teszi a régebbi rendszerek számára, hogy könnyedén bekapcsolódjanak a kortárs USB technológiákkal.

A régi perifériák javítása

Az USB-kapcsolat integrálásával a régebbi perifériákba az FT234XD-R új életet lélegzik ezekbe az eszközökbe.Ez nemcsak növeli funkcionalitását, hanem növeli a használhatóságot is, megkísérelve a kiterjedt nagyjavítások szükségességét.

Moduláris tervezés és prototípus készítése

A moduláris rendszerek tervezésekor az FT234XD-R rugalmasságot és skálázhatóságot hoz az egyenletbe.Ez a szolgáltatás szükségessé válik a fejlesztési forgatókönyvekben, ahol a gyors prototípus és a szigorú tesztelés előkészíti az innováció utat.

Távközlési támogatás

Az FT234XD-R aktív szerepet játszik a telekommunikációs eszközökben, a cellularól a vezeték nélküli telefonokig.A hatékony USB -adatátvitel kezelésének képessége támogatja mind a fejlesztést, mind az alkalmazásokat, elősegíti a kommunikációs technológia fejlődését.

Integráció az MCU -kkal, a PLD -kkel és az FPGA -kkal

Az FT234XD-R beépítése a mikrokontroller egységekbe (MCU), a programozható logikai eszközökbe (PLD) vagy a terepi programozható kapu tömbökbe (FPGAS) egyszerűsíti az adatcsere-folyamatot.Ez az integráció csökkenti a tervezés bonyolultságát és javítja a rendszer általános hatékonyságát.

Audio és alacsony sávszélességű videoadatok

A pontos audio adatátvitelre szoruló alkalmazásokhoz, például a digitális audio interfészekhez az FT234XD-R megbízható USB-alapú megoldásokat kínál.Támogatja az alacsony sávszélességű videoadatokat is, amelyek alkalmas az egyszerű video streaming követelményekre.

USB intelligens kártyaolvasók

Az FT234XD-R támogatja az USB intelligens kártyaolvasókat, amelyek nélkülözhetetlenek a biztonságos adatátmenetekhez és a robusztus hozzáférés-vezérlő rendszerekhez.Ez jelentős biztonsági réteget ad a különféle alkalmazásokhoz.

USB műszeres felület

Az USB műszereinek interfészként szolgál, az FT234XD-R segédeszközök az adatgyűjtési és elemzési feladatokban.Ez a funkció felbecsülhetetlen értékű a műszaki és tudományos kutatásban, pontos és megbízható adatkezelést biztosítva.

Az innováció és a hatékonyság vezetése

Hasznosíthatja az FT234XD-R összetett képességeit, hogy a hatékonyság és az innováció határait megsemmisítse a tervek és alkalmazásaikban.Katalizátorként működik, és az ötleteket funkcionális, egyszerűsített megoldásokká alakítja.

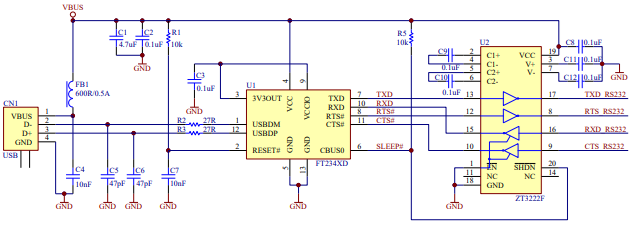

Példa áramkör, amely az FT234XD-R-rel szerepel

Egy szemléltető példa, amint azt a kísérő ábra mutatja, azt mutatja, hogy az FT234XD USB -RS232 konverterként használja az FT234XD -t.Ebben a beállításban egy 3v3 TTL - RS232 szintű konverter IC -t használunk az FT234X 3 V3 logikai szintjének átmenetére az RS232 szabványra.Különböző eszközök, például a Zywyn vonalvezetői, hatékonyan képesek kezelni ezt a szintváltozást az SHDN# PIN -kód alkalmazásával az energiafogyasztás minimalizálása érdekében az USB felfüggesztési mód során.Nevezetesen, a Zywyn ZT3222F, amely kompatibilis ezzel a konfigurációval, támogatja az RS232 kommunikációt az 1000K -os adatátviteli sebességgel.

Az FT234XD-R megvalósítása lehetővé teszi az USB és az RS232 interfészek közötti zökkenőmentes átalakítást, amely számos előnyt kínál az elektronikus tervekben.A 3v3 TTL integrálásával az RS232 szintű konverter IC -hez, mint például a Zywyn által biztosított, a tervek fenntarthatják a kompatibilitást az RS232 eszközök széles skálájával.Ezenkívül a modern áramköri tervek gyakran energiahatékony alkatrészeket igényelnek;Az SHDN# PIN funkció a Zywyn Line illesztőprogramokban kell megfelelni ezeknek az igényeknek.Ez jelentősen hozzájárul az általános energiafogyasztás csökkentéséhez, többnyire akkor, amikor az eszköz belép az USB felfüggesztési módba, ezáltal meghosszabbítva az akkumulátor élettartamát a hordozható alkalmazásokban.

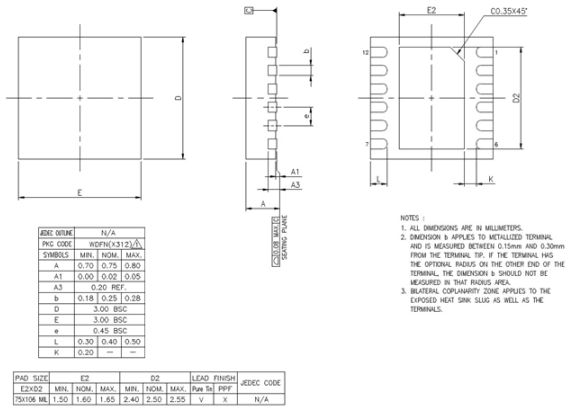

FT234XD-R csomag

FT234XD-R specifikációk

Itt található egy jól strukturált táblázat az FTDI (Future Technology International Ltd) FT234XD-R-hez, műszaki előírásaival, attribútumaival és paramétereivel, valamint a hasonló részekkel együtt.

Beír	Paraméter
Gyár Átfutási idő	11 Hetek
Hegy	Felület Hegy
Csomag / Eset	12-VFDFN Kitett pad
Szám csapok	12
Üzemeltetési Hőmérséklet	-40 ° C 85 ° C -ig
Csomagolás	Szalag & Tekercs (TR)
Közzétett	2006
Rész Állapot	Aktív
Nedvesség Érzékenységi szint (MSL)	3 (168 óra)
Szám a végződések	12
Feszültség - ellátás	2,97 V 5,5 V -ig
Terminál Pozíció	Kettős
Terminál Forma	Nem Ólom
Csúcs Reflow hőmérséklet (° C)	260 ° C
Kínálat Feszültség	5 V -os
Terminál Hangmagasság	0,45 mm
Idő @ Peak Reflow Temp-Max (S)	40
Funkció	Híd, Usb to uart
Képesítés Állapot	Nem Képzett
Üzemeltetési Tápfeszültség	5 V -os
Felület	UART
Üzemeltetési Ellátási áram	8Ma
Szám kikötői	1
Névleges Ellátási áram	8Ma
µPS/µCS/perifériás ICS típus	BUSZ Vezérlő, univerzális soros busz
Adat Arány	3 MBPS
Jegyzőkönyv	USB
USB Standard	USB 2.0
Busz Kompatibilitás	I2C
Környező Hőmérsékleti tartomány	85 ° C
Magasság	800 μm
Hossz	3 mm
Szélesség	3 mm
Elér SVHC	Nem SVHC
Rohs Állapot	Rohs Megfelelő
Ólommentes	Ólommentes

Adatlap PDF

FT234XD-R adatlapok:

Ft234xd.pdf
