FPGA vs mikrokontroller: legfontosabb különbségek, amelyeket tudnia kell

Amikor PCB tervezéssel dolgozik, gyakran választ az FPGA és a mikrokontroller között a rendszerigények alapján.Ez a cikk elmagyarázza, mik ezek, hogyan működnek, és a bennük lévő kulcsfontosságú összetevőket.Azt is látni fogja, hogy miben különböznek a rendszerstruktúrájuk és a programozási megközelítéseik.Ezen alapok megértésével eldöntheti, hogy melyik illik jobban a projektjéhez.

Katalógus

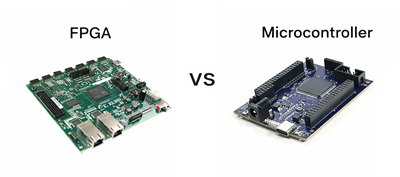

1. ábra: FPGA kontra mikrovezérlő áttekintése

Mi az FPGA és a mikrokontroller?

An FPGA (Field-Programmable Gate Array) egy olyan típusú integrált áramkör, amely lehetővé teszi a digitális logika konfigurálását a gyártás után.Széles körben használják a PCB tervezésben, amikor egyéni hardver viselkedésre van szükség, például párhuzamos jelfeldolgozási utak létrehozására vagy speciális vezérlési logikára.A szoftveres utasítások futtatása helyett az FPGA hardver áramköröket épít fel az Ön tervezése alapján.Ez alkalmassá teszi azokat a feladatokat, amelyek pontos időzítést és hardverszintű rugalmasságot igényelnek.A PCB rendszerben programozható logikai magként működik, amely a memóriához, érzékelőkhöz és kommunikációs interfészekhez csatlakozik.Használjon FPGA-eszközöket az egyedi digitális rendszerek közvetlen megvalósításához az alaplapon.

A mikrokontroller egy kompakt integrált áramkör, amelyet az elektronikus rendszerek vezérlésére szolgáló programozott utasítások végrehajtására terveztek.Általában egy processzort, memóriát és bemeneti/kimeneti interfészt tartalmaz egyetlen chipben, így ideális a beágyazott PCB alkalmazásokhoz.A mikrokontrollereket általában bemenetek olvasására, adatok feldolgozására és kimenetek, például LED-ek, motorok vagy érzékelők vezérlésére használják.Szekvenciálisan működnek, a szoftverben írt utasításokat követve.A PCB tervezésben számos eszköz fő vezérlőegységeként szolgálnak, az egyszerű kütyüktől a bonyolult rendszerekig.Egyszerűségük és integráltságuk népszerű választássá teszi őket az irányítás-orientált feladatokhoz.

Az FPGA és a mikrokontroller összetevői

FPGA komponensek

• Logikai blokkok (konfigurálható logikai blokkok – CLB-k)

Ezek az FPGA alapvető építőegységei, amelyek digitális műveleteket hajtanak végre.Minden logikai blokk keresőtáblákat (LUT-okat), flip-flopokat és multiplexereket tartalmaz.A LUT-ok kombinációs logikai függvények megvalósítására szolgálnak igazságtáblázatok tárolásával.A flip-flop tárhelyet biztosít a szekvenciális logika és az időzítés vezérléséhez.Ezek az elemek együttesen lehetővé teszik az FPGA számára, hogy egyedi digitális áramköröket hozzon létre.

• Programozható összeköttetések

Az összekapcsolások olyan útválasztási utak, amelyek az FPGA-n belül különböző logikai blokkokat kapcsolnak össze.Lehetővé teszik a jelek továbbítását a logikai elemek között a konfigurált kialakítás alapján.Ezek a csatlakozások rugalmasak, és átprogramozhatók a különböző áramköri elrendezésekhez.Az útválasztási hálózat biztosítja, hogy a jelek hatékonyan eljussanak a megfelelő célpontokhoz.Ez a struktúra összetett áramkör létrehozását teszi lehetővé rögzített huzalozás nélkül.

• Bemeneti/kimeneti (I/O) blokkok

I/O blokkok kötik össze az FPGA-t a PCB külső komponenseivel.Kezelik a kommunikációt olyan eszközökkel, mint az érzékelők, a memória és a processzorok.Ezek a blokkok különböző feszültségszinteket és jelzési szabványokat támogatnak.Konfigurálhatók bemeneti, kimeneti vagy kétirányú portként.Ez a rugalmasság zökkenőmentes integrációt tesz lehetővé különféle külső rendszerekkel.

• Órakezelő egységek

Az órakezelő egységek vezérlik az időzítést és a szinkronizálást az FPGA-n belül.Órajeleket generálnak és osztanak szét a chip különböző részei között.Ezek az egységek fáziszárolt hurkokat (PLL) vagy késleltetéssel zárolt hurkokat (DLL) tartalmazhatnak.Segítenek fenntartani a stabil időzítést a megbízható működés érdekében.A megfelelő óraszabályozás biztosítja a pontos adatfeldolgozást a tervezés során.

• Beágyazott memóriablokkok (BRAM)

Ezek ideiglenes adattárolásra használt beépített memóriaegységek.Gyors hozzáférést tesznek lehetővé az FPGA-n belül gyakran használt adatokhoz.A blokk RAM különböző méretekben és módokban konfigurálható.Támogatja a pufferelési, gyorsítótárazási és adatkezelési feladatokat.Ez egyes kialakításoknál csökkenti a külső memória szükségességét.

Mikrokontroller alkatrészek

• Központi feldolgozó egység (CPU)

A CPU a fő feldolgozó egység, amely végrehajtja az utasításokat.Számtani, logikai és vezérlési műveleteket hajt végre.A CPU beolvassa az utasításokat a memóriából, és lépésről lépésre feldolgozza azokat.Kezeli a rendszeren belüli adatáramlást.Ez teszi a mikrokontroller központi vezérlőjévé.

• Memória (Flash, RAM, EEPROM)

A mikrokontrollerek különböző típusú memóriákat tartalmaznak a kód és az adatok tárolására.A flash memória tartósan tárolja a programot.A RAM a végrehajtás során ideiglenes adatok tárolására szolgál.Az EEPROM kis mennyiségű nem felejtő adat tárolására szolgál.Mindegyik típus sajátos szerepet játszik a rendszer működésében.Együtt támogatják a megbízható adatkezelést.

• Időzítők és számlálók

Időzítőket és számlálókat használnak az időalapú műveletekhez.Segítenek késések generálásában, időintervallumok mérésében és időszakos feladatok ellenőrzésében.Ezek az összetevők fontosak az olyan funkciókhoz, mint a PWM jelgenerálás.Támogatják az eseményszámlálást és az ütemezést is.Ez hasznossá teszi őket a vezérlési és automatizálási rendszerekben.

• Bemeneti/kimeneti portok (GPIO)

A GPIO érintkezők lehetővé teszik a mikrokontroller számára, hogy kölcsönhatásba lépjen a külső eszközökkel.Az alkalmazástól függően be- vagy kimenetként konfigurálhatók.Ezek a portok az érzékelőktől érkező jeleket olvassák be, vagy jeleket küldenek a működtetőknek.Támogatják a digitális kommunikációt más komponensekkel.A GPIO-k jók a rendszerkapcsolathoz.

• Kommunikációs interfészek

A mikrokontrollerek olyan beépített kommunikációs modulokat tartalmaznak, mint az UART, SPI és I2C.Ezek az interfészek lehetővé teszik az adatcserét más eszközökkel.Támogatják a beágyazott rendszerekben általánosan használt soros kommunikációs protokollokat.Ez lehetővé teszi a csatlakozást érzékelőkkel, kijelzőkkel és más vezérlőkkel.Ezek az interfészek leegyszerűsítik a rendszerintegrációt.

FPGA és mikrovezérlő rendszerek blokkdiagramjai

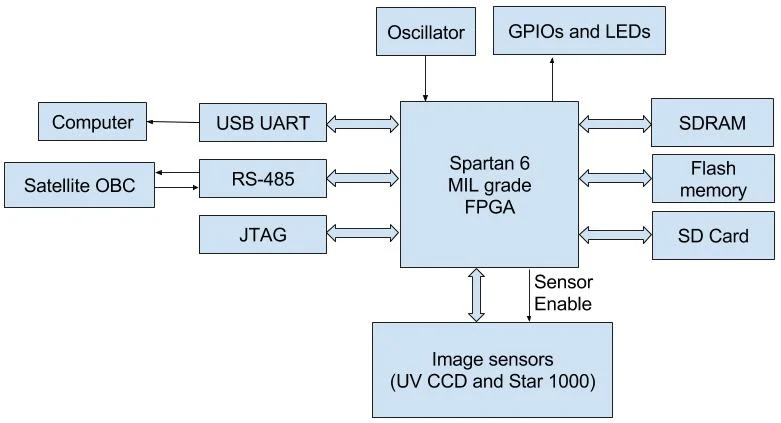

2. ábra: FPGA blokkdiagram

Az FPGA blokkdiagramja egy központi programozható eszközt mutat be, amely rugalmas interfészeken keresztül több külső komponenshez csatlakozik.Általában olyan memóriamodulokhoz kapcsolódik, mint az SDRAM és a flash tároló az adatkezeléshez.Az olyan kommunikációs interfészek, mint az UART, RS-485 és JTAG, lehetővé teszik a külső rendszerekkel és hibakereső eszközökkel való interakciót.A diagram az érzékelők és vezérlőjelek bemeneti/kimeneti csatlakozásait is tartalmazza.Az órajelforrás időzítési jeleket biztosít a szinkronizált működés érdekében.A szerkezet rávilágít arra, hogy az FPGA hogyan működik központi logikai központként a rendszerben.Fix belső architektúra nélkül kezeli a perifériák közötti adatáramlást.

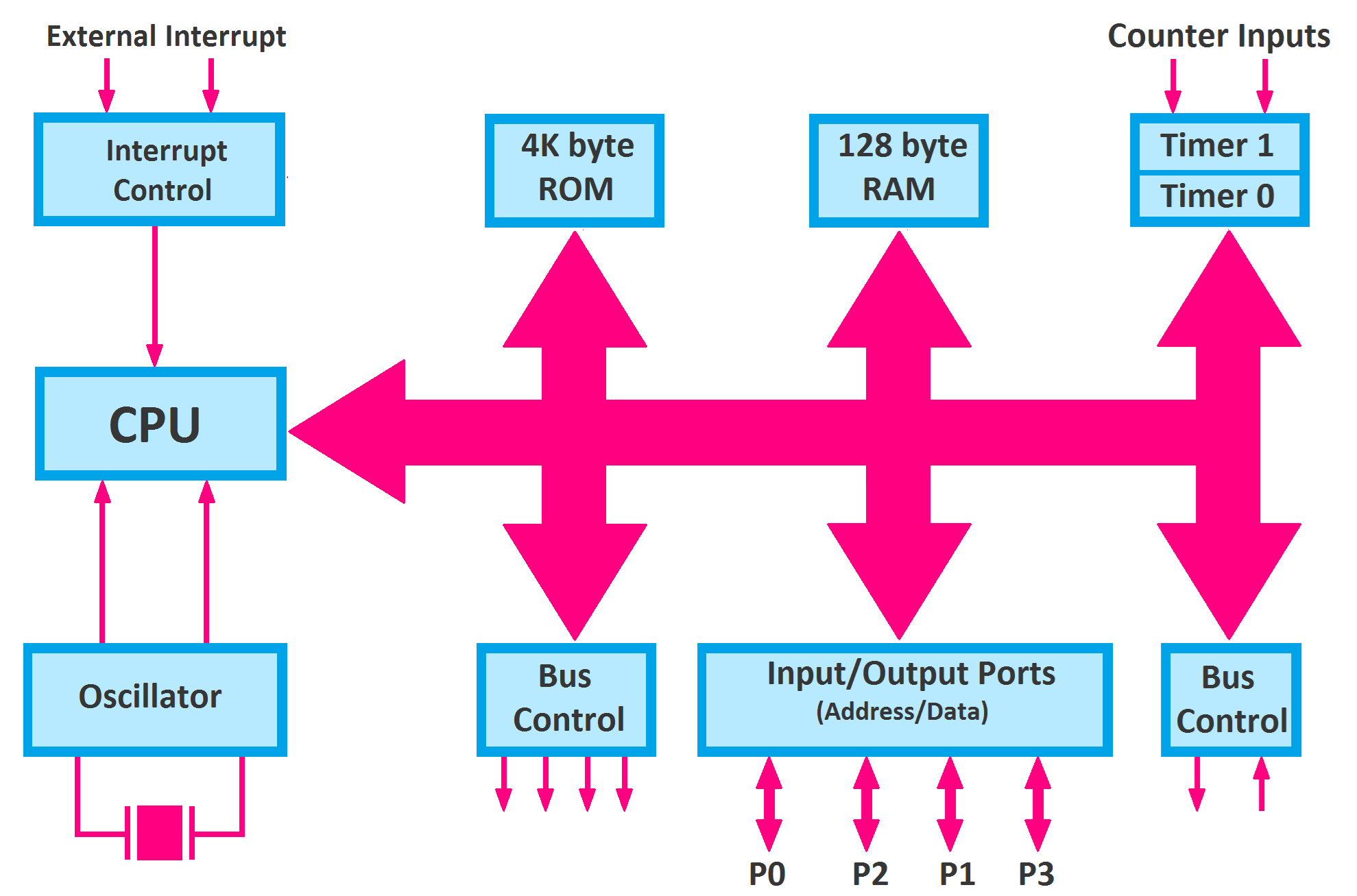

3. ábra Mikrokontroller blokkdiagramja

A mikrokontroller blokkdiagramja egy központi feldolgozó egységet mutat, amely buszrendszeren keresztül a belső memóriához és a perifériákhoz kapcsolódik.A CPU a ROM-mal és a RAM-mal kommunikál az utasítások végrehajtása és tárolása érdekében.A bemeneti/kimeneti portok lehetővé teszik az interakciót külső eszközökkel, például érzékelőkkel és kijelzőkkel.Az időzítők és számlálók kezelik az időzítéssel kapcsolatos műveleteket a rendszeren belül.Egy oszcillátor biztosítja az órajelet, amely a teljes műveletet hajtja.A megszakításvezérlés kezeli a külső és belső eseménykezelést.Ez a szerkezet egy kompakt és integrált rendszert mutat, amelyet vezérlési feladatokra terveztek.

Az FPGA előnyei és hátrányai

Előnyök	Hátrányok
Rendkívül rugalmas A hardverkonfiguráció lehetővé teszi az egyedi digitális áramkör tervezését.	Komplex kialakítás hardverleíró nyelveket igénylő folyamat.
Támogatja az igazat párhuzamos feldolgozás nagy sebességű műveletekhez.	Magasabb költség az egyszerűbb beágyazott megoldásokhoz képest.
Újraprogramozható többször különböző alkalmazásokhoz.	Hosszabb tervezés és tesztelés miatti fejlesztési idő.
Tudja kezelni komplex jelfeldolgozási és adatfeladatok.	Megköveteli speciális eszközök és szakértelem.
Méretezhető fejlett rendszerekhez megfelelő architektúra.	Nagyobb teljesítmény fogyasztás egyes kiviteleknél.

A mikrokontrollerek előnyei és hátrányai

Előnyök	Hátrányok
Alacsony költség és széles körben elérhető számos alkalmazáshoz.	Korlátozott feldolgozási teljesítmény összetett feladatokhoz.
Könnyen programozható olyan gyakori nyelvek használatával, mint a C/C++.	Szekvenciális a végrehajtás korlátozza a párhuzamos feldolgozást.
Integrált alkatrészek csökkentik a külső hardver igényeket.	Korlátozott memória nagyobb rendszerekhez képest.
Alacsony teljesítmény hordozható eszközökhöz alkalmas fogyasztás.	Kevésbé rugalmas hardver konfiguráció.
Gyors fejlődés ciklus beágyazott rendszerekhez.	Teljesítmény rögzített architektúrától függ.

Kód-összehasonlítás: FPGA vs mikrokontroller programozás

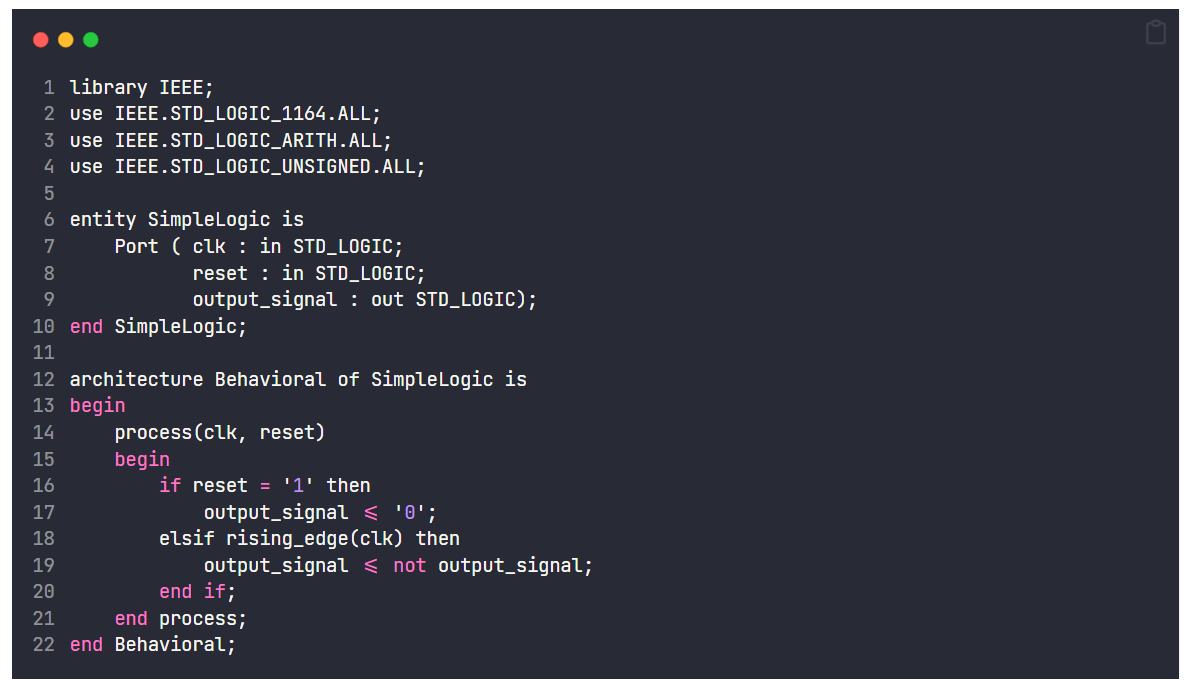

Az FPGA kódpélda egy hardverleíró nyelvet, például VHDL-t használ az áramkör viselkedésének meghatározásához.Az utasítások írása helyett a kód azt írja le, hogy a jelek hogyan változnak és hogyan hatnak egymásra.Meghatározza a bemeneteket, kimeneteket és azt, hogy a rendszer hogyan reagál az órajelekre.A struktúra entitásokat és architektúrákat tartalmaz a tervezés megszervezéséhez.Egy folyamatblokk szabályozza, hogy a jelek hogyan frissüljenek az események, például az óraélek alapján.Ez a megközelítés közvetlenül modellezi a hardver viselkedését, nem pedig szekvenciális parancsokat hajt végre.Lehetővé teszi egyedi digitális logika létrehozását az FPGA-n belül.

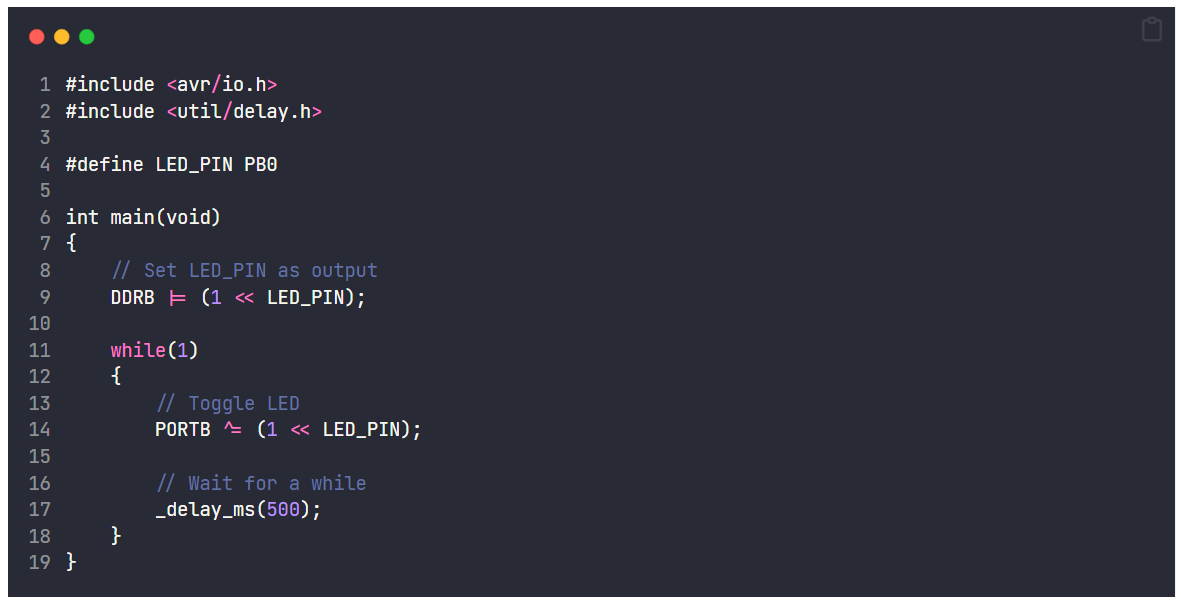

A mikrokontroller kód példája egy programozási nyelvet, például C-t használ az utasítások lépésről lépésre történő végrehajtására.A hardverregiszterek beállításával és a tűkonfigurációk meghatározásával kezdődik.A fő funkció folyamatosan fut, ciklusban hajtja végre a feladatokat.Az utasítások olyan kimeneteket vezérelnek, mint a LED be- és kikapcsolása.A késleltetési funkciók az időzítési effektusok létrehozására szolgálnak.Ez a megközelítés szekvenciális végrehajtási modellt követ.Egyszerű és széles körben használják a beágyazott rendszerek programozására.

FPGA és mikrokontrollerek alkalmazásai

1. Ipari automatizálási rendszerek

Az FPGA-kat ipari gépekben vezérlésre és jelfeldolgozásra használják.Nagy sebességű adatátvitelt és pontos időzítési követelményeket kezelnek.A mikrokontrollerek érzékelőket, motorokat és vezérlési logikát kezelnek az automatizálási rendszerekben.Ezek együttesen megbízható és hatékony működést tesznek lehetővé.Ez a kombináció javítja a rendszer teljesítményét és vezérlését.

2. Szórakoztató elektronika

A mikrokontrollereket széles körben használják olyan eszközökben, mint a mosógépek, TV-k és távirányítók.Hatékonyan kezelik a felhasználói bemeneteket és a rendszerfunkciókat.Az FPGA-kat olyan fejlett eszközökben használják, amelyek gyors adatkezelést igényelnek, mint például a videófeldolgozó egységek.Ezek az alkalmazások a kompakt és hatékony kialakítás előnyeit élvezik.Mindkét technológia támogatja a modern elektronikai termékeket.

3. Kommunikációs rendszerek

Az FPGA-kat hálózati berendezésekben használják adatútválasztásra és jelfeldolgozásra.Támogatják a nagy sebességű kommunikációs protokollokat.A mikrokontrollerek kezelik a kommunikációs eszközök vezérlési és felügyeleti funkcióit.Ezek a szerepek biztosítják a stabil és hatékony adatátvitelt.Ez fontos a modern kommunikációs infrastruktúrában.

4. Orvosi eszközök

A mikrokontrollerek olyan eszközök funkcióit vezérlik, mint a szívmonitorok és az infúziós pumpák.Megbízható és alacsony fogyasztású működést biztosítanak.Az FPGA-kat képalkotó rendszerekben használják a gyors adatfeldolgozás érdekében.Ezek az alkalmazások pontosságot és megbízhatóságot igényelnek.Mindkét technológia támogatja az egészségügyi rendszereket.

5. Autóipari rendszerek

A mikrokontrollerek kezelik a motorvezérlő egységeket, érzékelőket és biztonsági rendszereket.Biztosítják a jármű hatékony működését.Az FPGA-kat fejlett vezetőtámogató rendszerekben használják adatfeldolgozásra.Ezek a rendszerek javítják a biztonságot és a teljesítményt.Az autóelektronika nagymértékben támaszkodik mindkét technológiára.

6. Repülés és védelem

Az FPGA-kat nagy sebességű adatfeldolgozásra és biztonságos kommunikációs rendszerekre használják.Komplex jelelemzési és vezérlési feladatokat támogatnak.A beágyazott rendszerekben a mikrokontrollerek felügyeleti és vezérlési funkciókat látnak el.Ezek az alkalmazások nagy megbízhatóságot és pontosságot igényelnek.Mindkét technológia kulcsszerepet játszik a kritikus fontosságú rendszerekben.

FPGA vs mikrokontroller vs CPLD

Jellemzők	FPGA	Mikrokontroller	CPLD
Logikai erőforrások	~10K és >10M között logikai kapuk (vagy LUT-ok)	Nem alkalmazható (CPU alapú)	~1K és ~100K között kapuk
Órajel sebesség	~50 MHz és 500+ között MHz (tervezésfüggő)	~1 MHz-től 600-ig MHz (tipikus MCU-k)	~50 MHz-től 200-ig MHz
Feldolgozási stílus	Igazi párhuzam hardveres végrehajtás	Szekvenciális utasítás végrehajtása	Korlátozott párhuzamosság logika
Konfiguráció módszer	SRAM/Flash alapú indításkor betöltött bitfolyam	Firmware tárolva Flash memóriában	Nem illékony konfiguráció (EEPROM/Flash)
Programozás Nyelv	VHDL, Verilog (HDL)	C, C++, Összeszerelés	VHDL, Verilog
Belső memória	Blokk RAM: ~10 KB több MB-ra	Flash: ~8 KB–2 MB, RAM: ~2 KB–512 KB	Nagyon korlátozott (néhány KB-nak megfelelő)
I/O Pins	~50-1000+ konfigurálható I/O-k	~6-200 GPIO csapok	~30-500 I/O
Erő Fogyasztás	~1 W-tól 10+ W-ig (mérettől/kialakítástól függően)	~1 mW és 500 mW között	~10 mW - 1 W
Boot Time	ms-tól másodpercig (konfiguráció betöltése szükséges)	µs-től ms-ig (azonnal a Flash-ből)	Azonnali (nem illékony)
Tervezési bejegyzés	Hardver áramkör meghatározás	Szoftver program fejlődését	Logikai tervezés (egyszerűbb, mint az FPGA)
Külső Alkatrészek	Gyakran megköveteli külső memória (DDR, Flash)	Minimális (általában önálló)	Minimális külső alkatrészeket
Újrakonfigurálás	Teljesen újraprogramozható, korlátlan ciklusok	Újraprogramozható firmware	Újraprogramozható de korlátozott méretű
Tipikus használat Skála	Magas komplexitás digitális rendszerek	Kicsitől közepesig beágyazott rendszerek	Kis vezérlés és interfész logika
Fejlesztés Ciklus	Hetekről hónapokra	Napoktól hetekig	Napoktól hetekig

Következtetés

Az FPGA-k és a mikrokontrollerek főként az adatfeldolgozás módjában különböznek egymástól: az FPGA-k párhuzamos hardveralapú végrehajtást, a mikrovezérlők pedig szekvenciális szoftvervezérlést kínálnak.Belső komponenseik, rendszerstruktúráik és programozási módszereik tükrözik ezeket a különbségeket, így mindegyik alkalmas bizonyos alkalmazásokhoz.Az FPGA-k kiválóak a nagy sebességű, testreszabható logikai feladatokban, míg a mikrokontrollerek ideálisak vezérlésorientált és költséghatékony tervezésekhez.Együtt fontos szerepet töltenek be az olyan iparágakban, mint az automatizálás, a kommunikáció, az autóipar és az egészségügyi rendszerek.
