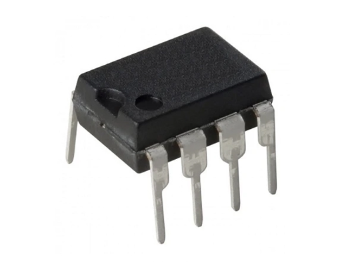

Az LF356 OP-AMP: Pinout és csomag specifikációk feltárása

Az LF356 operatív erősítő a nagyfeszültségű JFET-ek és a standard bipoláris tranzisztorok figyelemre méltó keverékét képviseli egyetlen chipen, elkülönítve azt a nagy teljesítményű op-amps világában.Ez az egyedülálló integráció kihasználja az alacsony bemeneti torzító áramokat és a JFET -ek magas bemeneti impedanciáját a bipoláris tranzisztorok szilárdságával és sebességével, így az LF356 ideális választás az összetett elektronikus rendszerekhez, amelyek pontosságot és reagálást igényelnek.Akár nagy impedancia pufferolásban, szélessávú erősítésben vagy precíziós műszerekben használják, az LF356 sokoldalú és megbízható megoldást kínál Önnek.Ez a cikk feltárja annak csomagolását, PIN -konfigurációját, műszaki előírásait és kulcsfontosságú alkalmazásait, bemutatva, hogy az LF356 miért a fejlett elektronikus kialakítás előnyben részesített eszköze.

Katalógus

Az LF356 áttekintése

A LF356 figyelemre méltó evolúciót jelent a monolit JFET bemeneti operatív erősítő technológia világában.Ha a nagyfeszültségű JFET-eket a hagyományos bipoláris tranzisztorokkal a Bi-Fet ™ technológián keresztül integrálja, figyelemre méltó teljesítményjellemzőket ér el.Például lenyűgözően alacsony bemeneti torzítást és eltolási áramot tart fenn, a csökkentett ofszet feszültség és a sodródás mellett.Az eltolás beállításának tulajdonsága lehetővé teszi a stabil sodródás és a közös módú elutasítási arányokat.Ezenkívül magas sújtási sebességgel, kiterjedt sávszélességgel és gyors rendezési idővel is büszkélkedhet.Ezenkívül a kialakítás jelentősen csökkenti a zajszintet, és alacsony 1/F zajtort mutat be.

Az LF356 architektúrája hangsúlyozza a különféle tényezők finomhangolását az operatív erősítőkben.Ha a Bi-Fet ™ technológián keresztül egyeztetett, nagyfeszültségű JFET-eket használ, az eszköz kiemelkedik a kiváló bemeneti jellemzők számára.Ezek között vannak kivételesen alacsony bemeneti torzítás és eltolási áramok, amelyek a pontosságot eredményezik a szigorú alkalmazásokban.A minimális eltolódási feszültség és sodródás, amely jótékony hatással van a tartós stabilitásra, a beállítható eltolási képességekkel való párhuzamosan működik, lehetővé téve az eszköznek, hogy fenntartsa a sodródás és a közös módú elutasító teljesítményt a különféle működési kontextusokban.

A gyakorlati tapasztalatok alapján az olyan eszközök, mint az LF356, ismertek, hogy olyan forgatókönyvekben fejlődnek, ahol a pontosságot és a stabilitást mélyen értékelik.Magas slem sebessége és hatalmas sávszélessége többnyire előnyös a nagysebességű analóg számítás és a jelfeldolgozás szempontjából, így az ilyen területeken előnyben részesített választás.A laboratóriumok gyakran a pontos és megbízható kimenetelektől függő erősítőktől függnek.Sőt, a gyors rendezési idő különösen előnyös az adatgyűjtési rendszerekben, ahol a gyors válasz és a pontosság nagy jelentőséggel bír.A csökkentett feszültség/áram zaj és az alacsony 1/F zaj sarok tovább javítja a nagy hegesztõzési audio- és műszeres alkalmazásokhoz való illeszkedést, ahol a jel tisztaságának védelme nagyra értékel.

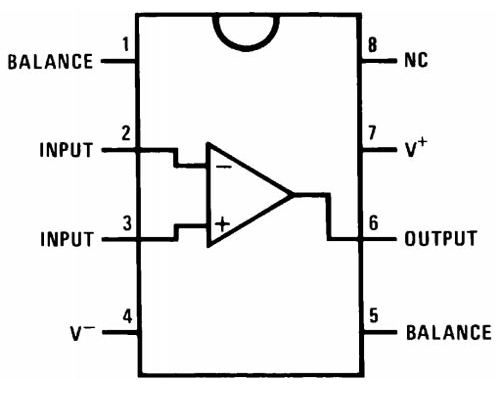

LF356 PIN -konfiguráció

Tűnév	PIN NO.	I/O	LEÍRÁS
EGYENSÚLY	1, 5	én	A bemeneti eltolás feszültségének egyenlege
+Bemenet	3	én	Nem invertáló bemenet
-BEMENET	2	én	Bemenet megfordítása
NC	8	- -	Nincs kapcsolat
Kibocsátás	6	O	Kibocsátás
V+	7	- -	Pozitív tápegység
V–	4	- -	Negatív tápegység

LF356 CAD modell elemzés

Elektromos szimbólum

PCB -lábnyom

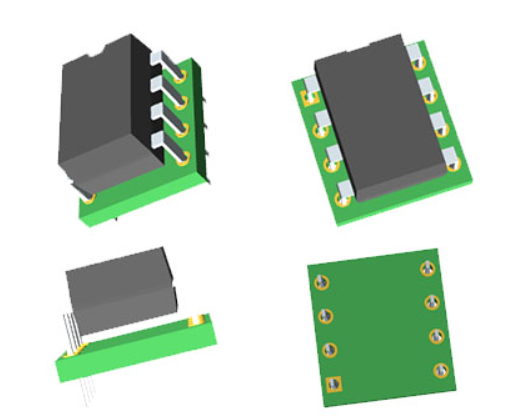

Háromdimenziós modell

Jellemzők

Jellemző	Leírás
Hibrid és modul cseréje	Helyettesíti a drága hibrid és a modul fet op erősítőket
JFET tartósság	A robusztus JFET-eket használja a kiszivárgás nélküli kezeléshez, összehasonlítva MOSFET bemeneti eszközök
Alacsony zajszintű teljesítmény	Kiváló alacsony zajszintű alkalmazásokhoz, mind magas, mind alacsony forrás impedancia;nagyon alacsony 1/f sarok
Eltolás beállítási stabilitási stabilitása	Az eltolás beállítása nem rontja a sodródást vagy a közös módot az elutasítás a legtöbb monolit erősítőben látható módon
Nagy kapacitív terheléskezelés	Az új kimeneti szakasz nagy kapacitív terheléseket támogat (egész 5000 pf) stabilitási problémák nélkül
Belső kompenzáció és nagy differenciális bemenet Képesség	Belső kompenzációt biztosít és támogatja a nagyot differenciális bemeneti feszültség

Műszaki előírások

Itt található a Texas Instruments műszaki előírásainak és attribútumainak táblázati formátuma LF356N-

Beír	Paraméter
Hegy	Lyukon keresztül
Szerkesztési típus	Lyukon keresztül
Csomag / tok	8-DIP (0,300, 7,62 mm)
Pins száma	8
Üzemi hőmérséklet	0 ° C ~ 70 ° C
Csomagolás	Cső
Sorozat	Bi-fet ™
JESD-609 kód	e0
PBFree kód	Nem
Alkatrész állapota	Elavult
Nedvességérzékenységi szint (MSL)	1 (Korlátlan)
A végződések száma	8
ECCN kód	EAR99
Végfelvétel	Ón/ólom (sn/pb)
Csomagolási módszer	VASÚT
Max Power Delipation	670MW
Végső helyzet	KETTŐS
A funkciók száma	1
Tápfeszültség	15 V -os
Lendület	2,54 mm
Alapvető cikk száma	LF356
PIN -kód	8
Üzemeltetési tápfeszültség	15 V -os
Csatornák száma	1
Működési ellátási áram	5MA
Névleges ellátási áram	5MA
Energiaeloszlás	670MW
Kimeneti áram	25MA
Maximális ellátási áram	10Ma
Elrohanási kamatláb	12v/μs
Építészet	Feszültség-visszacsatolás
Erősítő típus	J-FET
Általános üzemmód -kilökődés arány	80 dB
Általános - Bemeneti elfogultság	30PA
Feszültség - ellátás, egyetlen/kettős (±)	± 15v
Bemeneti eltolás feszültség (VOS)	10 mV -os
NEG ellátási feszültség-NOM (VSUP)	-15 V -os
Egység nyereség bw-nom	5000 kHz
Feszültségnövekedés	106.02DB
Átlagos torzítás áram-max (IIB)	0,0002 μA
A tápegység kilökődés aránya (PSRR)	80dB
Alázatosság	Nem
Frekvencia kompenzáció	Igen
Feszültség - bemeneti eltolás	3MV
Alacsony elfogultság	Igen
Biasztás áram-Max (IIB) @25c	0,0002 μA
Bemeneti eltolás áram-max (IIO)	0,002 μA
Magasság	3,3 mm
Hossz	9,27 mm
Szélesség	6,35 mm
Érje el az SVHC -t	Nincs SVHC
Sugárkeményítés	Nem
Rohs állapot	Nem ROHS-kompatibilis
Ólommentes	Ólomot tartalmaz

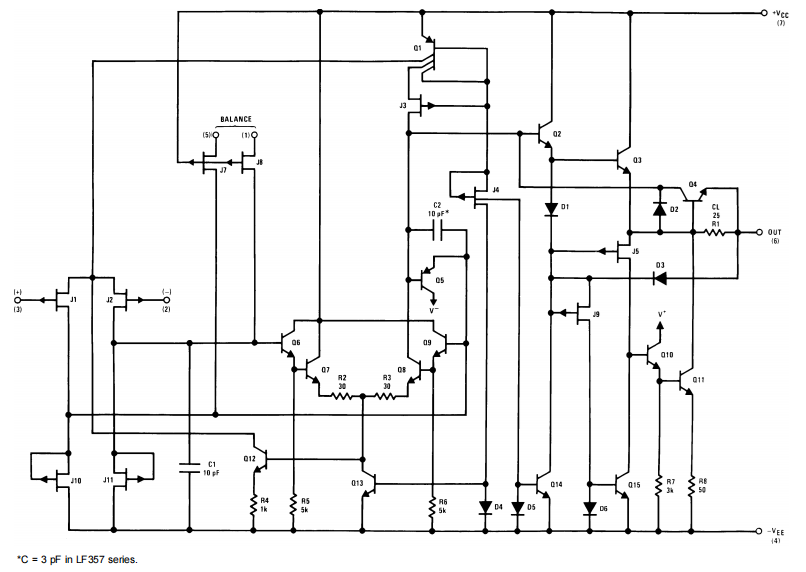

Funkcionális blokkdiagram

Az LF356 modern alkalmazásai

Az LF356 operatív erősítő egy olyan tartományban virágzik, amely mind akut pontosságot, mind gyors reagálást igényel.Figyelemre méltó a nagysebességű integrátorok alkatrészeként való hasznossága, mivel minimális késleltetéssel megfelelően feldolgozza a gyors jelváltozásokat.A D/A és A/D konverterek szférájában az LF356 megbízhatóan kezeli a digitális-analogot és az analóg-digitális transzformációkat, kiemelkedő szerepet játszik a digitális jelfeldolgozási keretek és a kommunikációs rendszerekben.

Nagy impedancia pufferek

A nagy impedancia pufferelést igénylő forgatókönyvekben az LF356 fenntartja a jel integritást több átviteli kontextusban.Az érzékelő interfészekhez vagy a meghajtó szakaszaiban az LF356 stabil puffereket biztosít, javítva a rendszer teljes teljesítményét.

Szélessávú erősítők

Az LF356 elérése kiterjed a szélessávú erősítő alkalmazásokra, ahol kiterjedt frekvenciaválasztartománya nagyra értékelhető.A rádiófrekvenciás kommunikációs és sugárzási berendezésekben az LF356 biztosítja a robusztus jelerősítést, megőrizve mind a sebességet, mind a minőséget, megmutatva az aprólékos tervezést.

Alacsony zaj- és sodródás alkalmazások

Azon törekvésekben, ahol a minimális zaj -interferencia és a sodródás kulcsfontosságú, például érzékeny audio berendezések vagy szigorú mérési eszközök, az LF356 ragyog.Alacsony zajjogi hozzájárulása leginkább olyan környezetben szükséges, ahol még a triviális interferencia szintje is zavaró lehet, megtestesítve a tervezés további finomításának folyamatos erőfeszítéseit.

Speciális logaritmikus és fotocella erősítők

A logaritmikus és a fotocella erősítő konfigurációi nagyban részesülnek az LF356 stabilitása és reagálása a változó fényszintekre vagy az exponenciális feladatokra.Az optikai érzékelésben és a kifinomult számítási munkában alkalmazott alkalmazások szemléltetik, hogy az LF356 miként biztosítja a megbízható teljesítmény kiindulási alapját, elősegítve az innovációkat a fényérzékeny technológiában.

Hatékony minta és tartó áramkörök

A mintában és a tartási áramkörökben az LF356 kitűnő, ügyesen rögzítve és fenntartva a pontos jelértékeket.Ez a szerep főbb a digitális rendszerekben, ahol az adatok időzítése és pontossága figyelemre méltó.A gyakorlati felhasználások tartalmaznak különféle eszközöket és digitális modulációs rendszereket, amelyek egy pillanatnyi jel pillanatkép hűségére támaszkodnak a folyamat integritásának fenntartása érdekében.

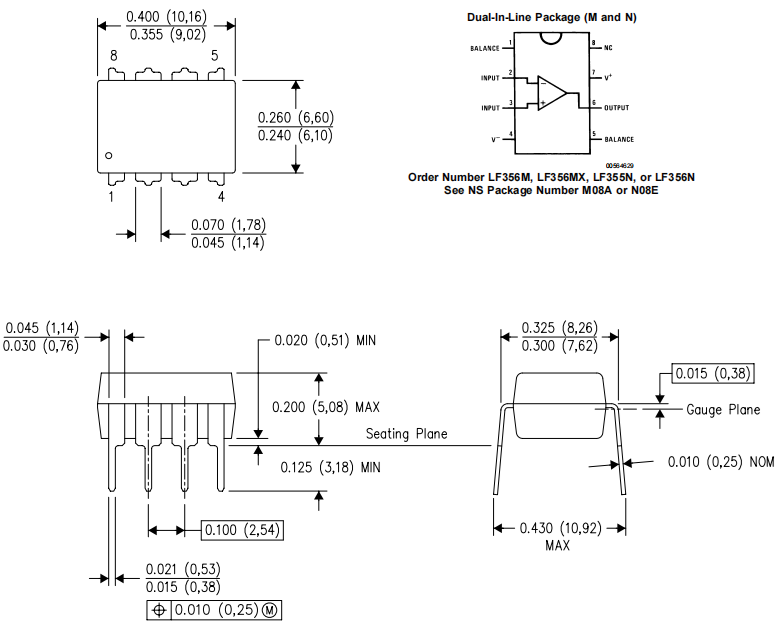

Csomag

Gyártó

A Texas Instruments (TI) a félvezető technológiában, 1958 -ig nyomon követi tisztelt örökségét, amikor úttörő szerepet játszott az első működő integrált áramkör létrehozásának.Manapság, a világszerte meghaladó munkaerővel, a TI továbbra is vezető szerepet tölt be az innováció határainak, különösen az analóg és beágyazott feldolgozó ágazatok ígéretes területein.A vállalat elkötelezettsége a kihívások együttműködésével történő megoldása iránt az a hajtóerő, amely globális szinten hajtja meg a technológiai fejlődéseket.
