Block RAM feltárása a Xilinx SP3 sorozatban: Jellemzők, különbségek és optimalizálás

Ez az útmutató feltárja a Block RAM szerepét a Xilinx SP3 sorozatában, legfeljebb 1,87 Mbit és sokoldalú felhasználás, mint például az adatgyűjtés, a FIFOS és a pufferálás.Elmagyarázza, hogy a Block Ram hogyan növeli a rendszer teljesítményét a rugalmasságon keresztül, és összehasonlítja azt az elosztott RAM -mal.Annak megértésével optimalizálhatja a Block RAM -ot a hatékonyabb és erőteljesebb rendszertervezés érdekében.

Katalógus

Áttekintés

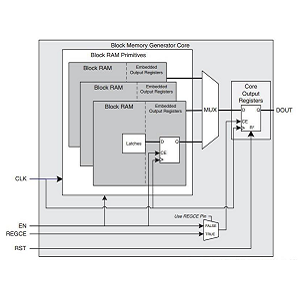

A Block RAM (BRAM) fontos elem a modern FPGA -kban, különösen a Xilinx SP3 sorozatában.Az SP3 FPGA kétféle RAM -ot biztosít: blokk RAM -ot és elosztott RAM -ot, mindegyik meghatározott adatkezelési feladatokhoz tervezve.Legfeljebb 1,87 Mbit Block RAM-ot kínál, amelyet olyan feladatokhoz használnak, mint az adatgyűjtés, a FIFO struktúrák és a nagy teljesítményű rendszerek pufferelése.Minden Block RAM egység 18 kbit kapacitással rendelkezik, és támogatja a valódi kettős port funkciót.Ez azt jelenti, hogy két független 36 bites adatbuszt is magában foglal az egyidejű olvasási és írási műveletekhez, a hatékonyság maximalizálásához.Konfigurálhatja azt egyportos RAM-ként, akár 72 bites sávszélességgel vagy kettős portos RAM-molával, 36 bites sávszélességgel, lehetővé téve a különböző adat-hozzáférési igények rugalmasságát.

A Block RAM egységek akár 104 egységre is léphetnek, zökkenőmentesen csatlakozhatnak a memóriakapacitás kibővítése és a bonyolultabb feldolgozási feladatok támogatása érdekében.Ez a szolgáltatás lehetővé teszi a sokoldalú memóriarendszerek felépítését az egyéni képarányokkal és az adatok sávszélesség -konverziókkal.A gyakorlatban a Block RAM javítja a gyors adathozzáférést igénylő alkalmazások teljesítményét, például a digitális jelfeldolgozást (DSP).A gyors olvasási/írási műveletek végrehajtásának képessége javítja az átviteli sebességet és csökkenti a késleltetést, míg a paritási műveletek biztosítják az adatok megbízhatóságát.A kettős portos kialakítás és a lépcsőzetes képesség miatt a Block Ram hatékony eszközévé teszi a hatékony memória-architektúrák létrehozását.Ahogy a nagysebességű adatfeldolgozás iránti kereslet növekszik, a Block RAM potenciáljának megértése és kihasználása egyre fontosabb az FPGA-alapú rendszertervezésben.

Különbség az elosztott RAM -tal

A Block RAM teljes felhasználást igényel egyetlen példányon belül, azaz kevesebb memóriára van szükség, mint amit egy blokk RAM egység biztosít, a fel nem használt rész más célokra nem érhető el.Ez eredménytelenséget és pazarolt erőforrásokat eredményezhet, különösen a dinamikus vagy ingadozó memóriaigényekkel rendelkező rendszerekben.Ezzel szemben az elosztott RAM nagyobb rugalmasságot kínál, ha csak a szükséges memória pontos elosztását lehetővé teszi, ideálisvá téve a változó követelményekkel rendelkező alkalmazásokhoz, például az idő adatfeldolgozásával.Ezek az építészeti különbségek befolyásolják a tervezési stratégiákat, mivel az elosztott RAM gyakran lehetővé teszi a hatékonyabb erőforrás -kezelést, az energiafogyasztás csökkentését és a rendszer teljesítményének javítását.A blokk RAM és az elosztott RAM közötti kiválasztás az adott alkalmazástól, a méretezhetőség kiegyenlítésétől, a teljesítménytől és a költséghatékonyságtól függ.
