Az elektromos járművek hajtáslánca magyarázata: működése, összetevői, típusai és alkalmazásai

Amikor elektromos járművet (EV) vezet, a hajtáslánc az a rendszer, amely az elektromos energiát mozgássá alakítja.Ebből a cikkből megtudhatja, mi az elektromos járművek hajtáslánca, hogyan működik, és milyen kulcsfontosságú alkatrészek teszik hatékonyan működését.Azt is megérti, hogy mi a különbség a 400 V-os és a 800 V-os rendszerek között, és hogyan befolyásolják a teljesítményt és a töltést.Ezenkívül felfedezheti az elektromos járművek különböző típusait, előnyeikkel, korlátaikkal és általános felhasználási lehetőségeivel együtt.

Katalógus

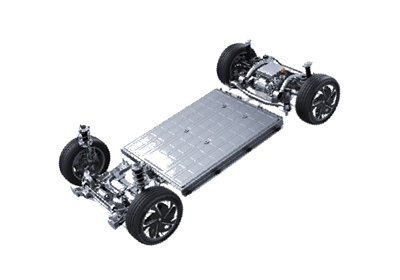

1. ábra: EV hajtáslánc-rendszer áttekintése

Mi az EV hajtáslánc?

Az elektromos járművek hajtáslánca az a rendszer, amely az elektromos energiát mechanikus mozgássá alakítja át egy jármű meghajtásához.Az elektromos járművek meghajtásáért felelős központi mechanizmusként szolgál.Ahelyett, hogy az üzemanyag elégetésére hagyatkozna, tárolt elektromos energiát használ fel a hatékony mozgás generálására.Az elektromos járművek hajtáslánca egyenletes gyorsulást, szabályozott sebességet és megbízható járműműködést biztosít.Úgy tervezték, hogy az erőt közvetlenül a kerekekhez adja, minimális energiaveszteséggel.Elsődleges célja a tiszta, hatékony és érzékeny vezetési teljesítmény biztosítása.

Hogyan működik az elektromos járművek hajtáslánca?

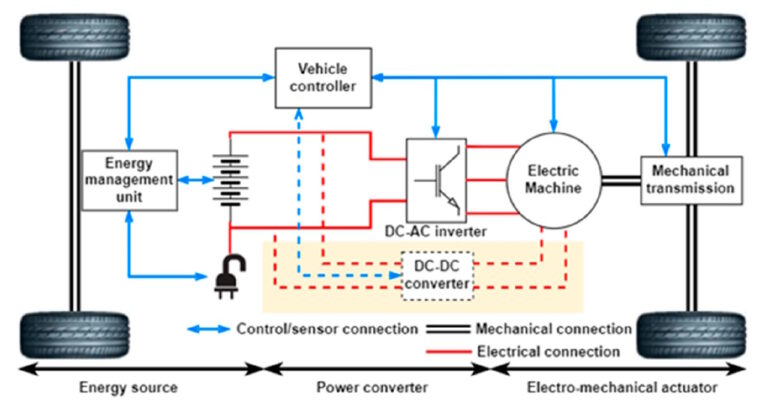

2. ábra Az elektromos járművek hajtásláncának működési elve

Az elektromos járművek hajtáslánca úgy működik, hogy a tárolt elektromos energiát használható mozgásba viszi át egy szabályozott energiaáramlási folyamaton keresztül.Az energia az akkumulátorban tárolt egyenáramból indul ki, és szabályozza, mielőtt a hajtómozgásra alkalmas formává alakul.Ez az átalakítás lehetővé teszi, hogy a rendszer precíz teljesítményt biztosítson a meghajtó bemenete alapján.Ahogy az energia áthalad a rendszeren, folyamatosan beállítja a sebesség és nyomaték követelményeinek megfelelően.

Az átalakított energiát ezután forgási erő létrehozására használják fel, amely elforgatja a jármű kerekeit.A vezérlőrendszerek irányítják ezt a folyamatot, hogy biztosítsák a zökkenőmentes gyorsulást és a hatékony működést.A lassítás során a mozgási energia egy része visszairányítható a rendszerbe az általános hatékonyság javítása érdekében.Ez a folyamatos energiaáramlás egyenletes járműteljesítményt tesz lehetővé különböző vezetési körülmények között.

400V vs. 800V Erőátviteli architektúra

A 400 V-os és 800 V-os hajtáslánc architektúrája az elektromos járművek rendszerében használt feszültségszintre vonatkozik.Ezek az architektúrák határozzák meg az elektromos energia elosztását és felhasználását a járműben.A 400 V-os rendszer a hagyományos szabvány, amelyet sok elektromos járműben használnak, míg a 800 V-os rendszer magasabb feszültségű rendszert képvisel a jobb teljesítmény érdekében.A fő különbség az energiaellátás és -gazdálkodás hatékonyságában rejlik.A magasabb feszültségű rendszerek csökkentik az azonos kimeneti teljesítményhez szükséges áramigényt.Ez közvetlenül befolyásolja a töltési sebességet és a rendszer általános hatékonyságát.

A 800 V-os architektúra gyorsabb töltést tesz lehetővé, mivel kisebb hőveszteség mellett képes kezelni a magasabb teljesítményszinteket.A rendszer elektromos ellenállásának csökkentésével is javítja a hatékonyságot.Ezzel szemben a 400 V-os rendszerek szélesebb körben elérhetőek és költséghatékonyabbak.A 800 V-os rendszert használó járművek gyakran jobb teljesítményt és alacsonyabb energiaveszteséget érnek el működés közben.Előfordulhat azonban, hogy fejlettebb összetevőket és infrastruktúrát igényelnek.Mindkét architektúrát úgy tervezték, hogy megfeleljen az elektromos járművek tervezésének különböző teljesítmény- és költségkövetelményeinek.

EV hajtásláncok típusai

Hibrid elektromos járművek (HEV)

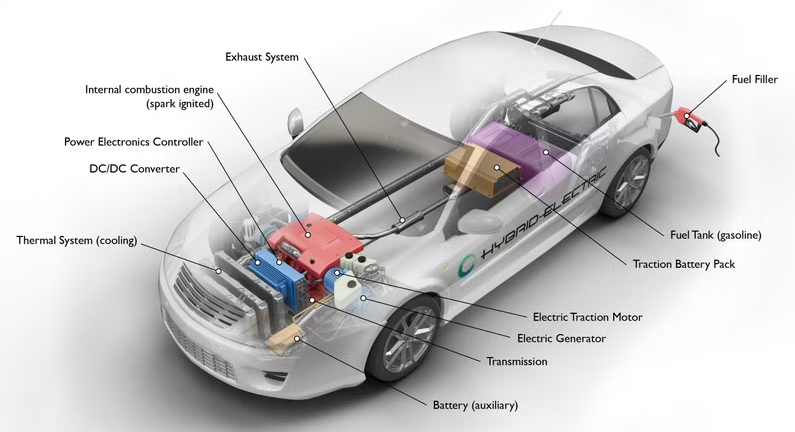

3. ábra: HEV hajtáslánc konfigurációs diagram

A hibrid elektromos jármű (HEV) belső égésű motort és elektromos motort is használ a jármű meghajtására.Külső töltést nem igényel, mert működés közben az akkumulátor belülről töltődik.A rendszer két energiaforrást kombinál az általános hatékonyság javítása érdekében.Az elektromos motor segíti a motort gyorsításkor és alacsony sebességű vezetés közben.A motor szükség esetén további teljesítményt biztosít, különösen nagyobb fordulatszámon.Az integrált elrendezés megmutatja, hogyan működik együtt a két rendszer a járműben.Az ilyen típusú hajtásláncokat általában az üzemanyag-hatékonyság és a teljesítmény egyensúlyára használják.

Plug-in Hybrid Electric Vehicles (PHEV)

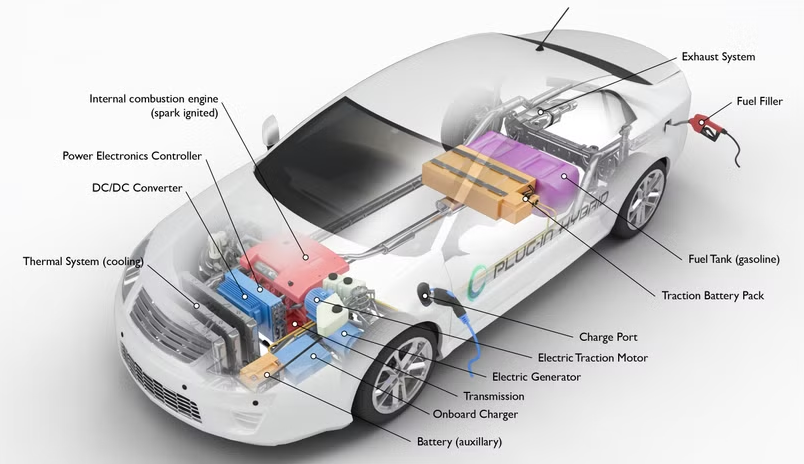

4. ábra: PHEV hajtáslánc konfigurációs diagram

A Plug-in Hybrid Electric Vehicle (PHEV) a belső égésű motort egy újratölthető akkumulátorrendszerrel kombinálja.A hagyományos hibridekkel ellentétben külső áramforrásról tölthető.Ez lehetővé teszi, hogy a jármű elektromos üzemmódban működjön rövid távolságokon.A motort akkor használják, ha az akkumulátor töltöttsége alacsony, vagy további teljesítményre van szükség.A rendszer kialakítása kiemeli a töltési képességet és a kettős áramforrást.Rugalmasságot kínál az energia felhasználásában vezetés közben.Ez a fajta hajtáslánc támogatja az elektromos vezetést és a nagyobb hatótávolságú működést is.

Akkumulátoros elektromos járművek (BEV)

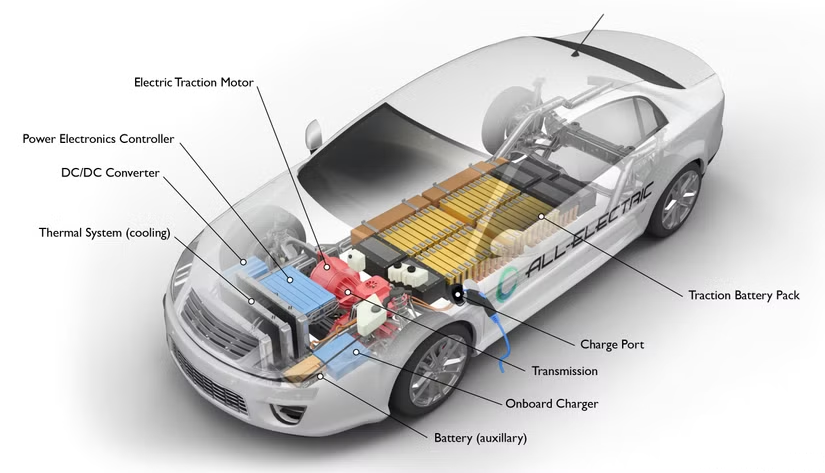

5. ábra: BEV hajtáslánc konfigurációs diagram

Az akkumulátoros elektromos jármű (BEV) teljes egészében az akkumulátorcsomagban tárolt elektromos energiával működik.Nem használ belső égésű motort vagy üzemanyag-alapú rendszert.A jármű meghajtása kizárólag elektromos motorokra támaszkodik.Az elrendezés egyértelműen mutatja az üzemanyag-komponensek hiányát.Az energiát közvetlenül az akkumulátor biztosítja a kerekek meghajtásához.Az ilyen típusú hajtásláncot teljesen elektromos működésre tervezték.Az elektromos mobilitás legközvetlenebb formáját képviseli.

Üzemanyagcellás elektromos járművek (FCEV)

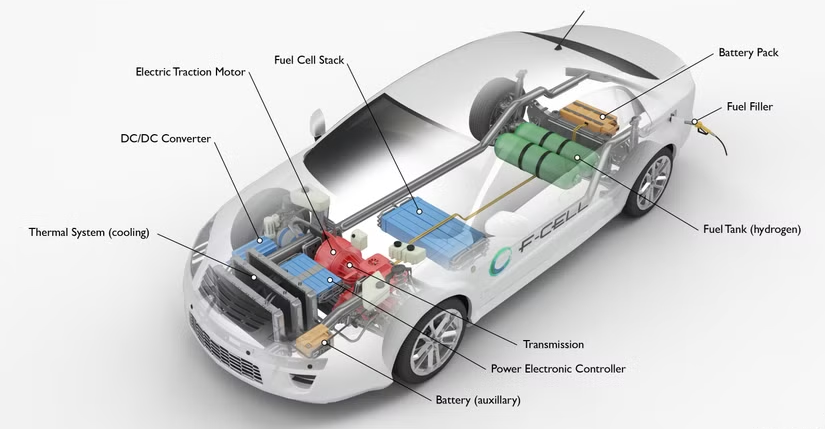

6. ábra: FCEV hajtáslánc konfigurációs diagram

Az üzemanyagcellás elektromos jármű (FCEV) ahelyett, hogy nagy akkumulátorokban tárolná, hidrogén-üzemanyag felhasználásával termel áramot.Üzemanyagcellás köteget használ a motort meghajtó elektromos energia előállítására.A hidrogént a fedélzeti tartályokban tárolják, és szükség szerint a rendszerbe szállítják.A diagram azt mutatja, hogyan integrálódik az üzemanyagcella más elektromos alkatrészekkel.A rendszer működése közben folyamatosan áramot termel.Az ilyen típusú hajtáslánc az igény szerinti energiatermelésre összpontosít.Lehetővé teszi az elektromos vezetést anélkül, hogy kizárólag az akkumulátor tárolására támaszkodna.

Kiterjesztett hatótávú elektromos járművek (EREV)

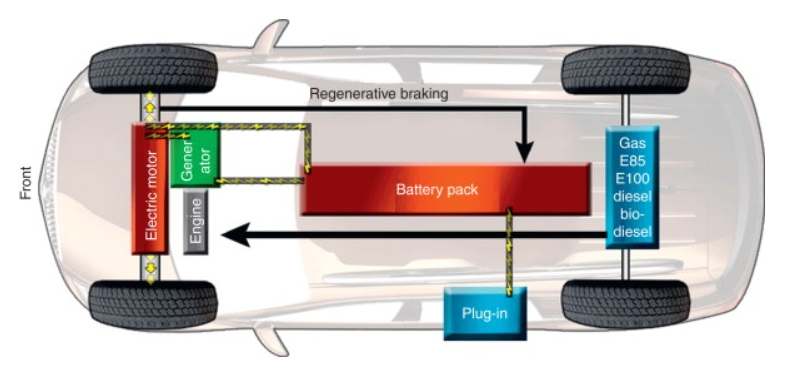

7. ábra: EREV hajtáslánc konfigurációs diagram

A kiterjesztett hatótávolságú elektromos járművet (EREV) elsősorban egy másodlagos generátor által támogatott villanymotor hajtja.A jármű normál vezetés közben többnyire akkumulátorról működik.Amikor az akkumulátor töltöttségi szintje alacsony lesz, a generátor áramot termel a hatótávolság növelése érdekében.A rendszer elrendezése világosan elválasztja a meghajtást és az energiatermelést.A generátor nem hajtja meg közvetlenül a kerekeket.Ehelyett elektromos energiát szolgáltat a működés fenntartásához.Az ilyen típusú hajtáslánc hosszabb utazást tesz lehetővé anélkül, hogy teljes mértékben a töltésre támaszkodna.

EV hajtáslánc vs belső égésű motor (ICE) hajtáslánc

Aspect	EV hajtáslánc	ICE hajtáslánc
Energiaforrás	Akkumulátor elektromos áram (általában 300-800 V-os rendszerek)	Benzin ill dízel (energiasűrűség ~12 000 Wh/kg)
Alapmechanizmus	Elektromos motor (90-97%-os hatékonyság)	Belső belső égésű motor (20-40%-os hatásfok)
Kibocsátások	0 g/km kipufogócső CO₂	~100-250 g/km CO₂ (tipikus személygépjárművek)
Mozgó alkatrészek	~20-30 mozgó alkatrészek a hajtásláncban	~200-2000 mozgó alkatrészek a motorrendszerben
Energia Hatékonyság	~85-90% hajtáslánc hatékonysága	~25-35% hajtáslánc hatékonysága
Zajszint	~50-60 dB közben működését	~70-90 dB a motor terhelésétől függően
Karbantartás Intervallum	Kevesebb szolgáltatás tételek;nincs olajcsere	регуляр olaj ~5000-10000 km-enként változik
Energia Konverzió	Elektromos → mechanikus (közvetlen hajtás)	Vegyi → termikus → mechanikai (többlépcsős veszteség)
Átvitel	Egysebességes reduktor (arány ~8:1–10:1)	Többsebességes sebességváltó (5-10 fokozat tipikusan)
Indítási idő	Azonnali nyomaték (0 ms késleltetés)	Motor indítás késleltetés ~0,5-2 másodperc
Hőveszteség	~10-15% energia hőként elveszett	~60-75% energia hőként elveszett
Üzemanyag rendszer	Nincs üzemanyagtartály ill befecskendező rendszer	Üzemanyagtartály, szivattyú, injektorok szükségesek
Regeneratív Fékezés	~10-30% visszanyerése energia	Nincs energia felépülés
Vezérlőrendszer	Teljesen elektronikus (ECU + teljesítményelektronika)	Mechanikus + elektronikus motorvezérlés
Tankolás / Töltési idő	20-40 perc (gyors töltés), 6-12 óra (AC)	3-5 perc tankolás

Az EV hajtásláncok előnyei

• Magas energiahatékonyság minimális veszteséggel

• Alacsony karbantartási igény a kevesebb mozgó alkatrész miatt

• Üzem közben nulla kipufogócső-kibocsátás

• Sima és csendes vezetési élmény

• Azonnali nyomaték a gyors gyorsításért

• A fosszilis tüzelőanyagoktól való függés csökkentése

Az elektromos járművek hajtásláncainak korlátai

• Magas akkumulátorköltség

• Egyes modelleknél korlátozott hatótávolság

• Hosszabb töltési idő a tankoláshoz képest

• A töltési infrastruktúra elérhetősége változó

• Az akkumulátor leromlása az idő múlásával

• Nehezebb energiatároló rendszerek

EV hajtásláncok alkalmazásai

1. Személyszállító járművek – Az elektromos járművek hajtásláncait széles körben használják személygépkocsikban.Tiszta és hatékony mobilitást biztosítanak a napi ingázáshoz.Ezek a rendszerek segítenek csökkenteni a városi kibocsátást és a zajszennyezést.Sokan alkalmazzák az elektromos járművek platformját a modern járművekhez.Ez az alkalmazás fontos szerepet játszik a fenntartható közlekedésben.

2. Tömegközlekedés – Az elektromos buszok és tömegközlekedési rendszerek elektromos hajtásláncokat használnak a városi közlekedéshez.Csökkentik az üzemanyag-fogyasztást és javítják a levegő minőségét a városi területeken.Ezek a járművek hatékonyan működnek stop-and-go forgalmi körülmények között.Ez az alkalmazás támogatja a nagyszabású környezetvédelmi célokat.

3. Haszonjárművek – A szállító furgonok és teherautók elektromos hajtásláncokat használnak logisztikára és áruszállításra.Idővel alacsonyabb működési költségeket kínálnak.Ezek a rendszerek ideálisak rövid távú és városi szállításokhoz.Ez az alkalmazás javítja az ellátási láncok hatékonyságát.

4. Ipari berendezések – Az elektromos járművek hajtásláncait targoncákban és raktári gépekben használják.Megbízható és csendes működést biztosítanak beltéri környezetben.Ezek a rendszerek csökkentik a károsanyag-kibocsátást zárt térben.Emellett javítják az üzembiztonságot és a hatékonyságot.Ez az alkalmazás fontos a modern iparágakban.

5. Kétkerekűek és mikromobilitás – Az elektromos robogók és motorkerékpárok kompakt elektromos hajtásláncokat használnak.Alkalmasak rövid távú utazásokhoz és városi mobilitáshoz.Ezek a járművek energiatakarékosak és könnyen karbantarthatók.Támogatják az utolsó mérföldes szállítási megoldásokat.Ez az alkalmazás gyorsan növekszik a városokban.

6. Off-Highway és speciális járművek – Az elektromos járművek hajtásláncait bányászati ​​járművekben, mezőgazdasági gépekben és építőipari berendezésekben használják.Javítják a hatékonyságot igényes környezetben.Ezek a rendszerek csökkentik az üzemanyag-függőséget és a károsanyag-kibocsátást.Támogatják az automatizálást és a fejlett vezérlőrendszereket is.Ez az alkalmazás kiterjeszti az elektromos járművek használatát a szokásos utakon túlra.

Következtetés

Az elektromos járművek hajtásláncai tiszta és hatékony módot kínálnak a járművek meghajtására üzemanyag helyett villamos energiával.A zökkenőmentes teljesítmény érdekében olyan kulcsfontosságú alkatrészeket használnak, mint az akkumulátor, a motor és a vezérlőrendszerek.A különböző kialakítások és típusok rugalmasságot tesznek lehetővé a költségek, a hatótávolság és a hatékonysági igények alapján.Bár vannak kihívások, használatuk számos alkalmazásban folyamatosan növekszik.Az elektromos járművek hajtásláncai fontos szerepet játszanak a modern közlekedésben.
