EPM7256SQC208-10 Útmutató: Jellemzők, pinout, programozás, alkalmazások és adatlap

Ez az útmutató az EPM7256SQC208-10-ről szól, amely az Intel által készített programozható chip (eredetileg az Altera).A Max® 7000S családból származik, és ismert, hogy gyors, megbízható és könnyen programozható, miközben már egy eszközön belül van.Ez a cikk elmagyarázza, hogy mit csinál a chip, hogyan működik, hol használják, és miért nagyszerű választás, ha erős és rugalmas logikai eszközre van szüksége a projekthez.

Katalógus

EPM7256SQC208-10 Áttekintés

A EPM7256SQC208-10 az Intel (korábban Altera) Max® 7000s családjának része, egy nagy teljesítményű CPLD-tartomány, amely robusztus programozhatósági és logikai optimalizálási képességeiről ismert.Ez a modell körülbelül 5000 felhasználható kapuval büszkélkedhet, és 256 makrocellát tartalmaz, amelyek egy 208 tűs műanyag quad lapos csomagban (PQFP) találhatóak.128,2 MHz -ig terjedő frekvencián működik, és 5,0 V -os működési feszültséget támogat, maximális terjedési késleltetéssel 7,5 ns és működési hőmérsékleti mennyezet +70 ° C.A kulcsfontosságú tulajdonság a rendszeren belüli programozhatósága a beépített IEEE STD-n keresztül.1149.1 JTAG interfész, lehetővé téve a dinamikus konfigurációt.A Max® 7000S eszközöket fejlett CMOS technológiával készítik, olyan funkciókat kínálva, mint például a PIN-TO PIN logikai késleltetések, akár 5 ns és az ellenfrekvenciák, amelyek elérik a 175,4 MHz-t.A család különféle csomagolási lehetőségeket kínál, és programozható MacroCell flip-flopokkal tervezték, amelyek egyes esetekben hozzájárulnak az 50% -os csökkentésnél több mint 50% -os csökkentéshez.Ezenkívül magában foglalja a védett tervek védelmének biztonsági bitjét.

Ha a szervezetnek szilárd programozható logikai megoldására van szüksége, akkor az EPM7256SQC208-10 megbízható választás, tehát vegye fel velünk a kapcsolatot ma, hogy biztosítsa az ömlesztett megrendelését.

EPM7256SQC208-10 CAD modellek

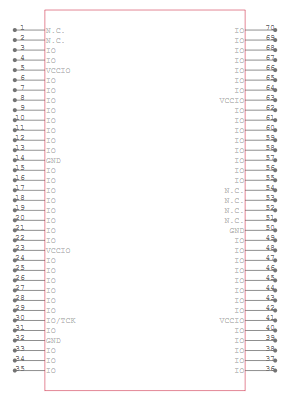

EPM7256SQC208-10 szimbólum

EPM7256SQC208-10 lábnyom

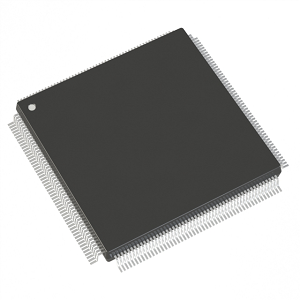

EPM7256SQC208-10 3D modell

EPM7256SQC208-10 Jellemzők

• Nagy logikai sűrűség: Az EPM7256SQC208-10 mintegy 5000 felhasználható kapukat biztosít és 256 makrocellát tartalmaz.Ez a nagy logikai kapacitás ideálissá teszi a komplex kombinációs áramkörök és a hatékony logikai integráció megvalósítását a kompakt mintákban.

• Gyors teljesítmény: Maximális működési gyakorisággal 128,2 MHz, és mindössze 7,5 ns terjedési késleltetéssel ez a CPLD biztosítja a gyors feldolgozási és gyors válaszidőket, ami jó a nagysebességű alkalmazásokhoz.

• Rendszeren belüli programozhatóság (ISP): IEEE STD -vel felszerelt.1149.1 JTAG interfész, az eszköz lehetővé teszi a rendszeren belüli programozást és a tesztelést anélkül, hogy fizikai eltávolításra lenne szükség, megkönnyítve az iteratív fejlesztést és a frissítéseket.

• Fejlett architektúra: Az Altera második generációs Max architektúrájának felhasználásával, és fejlett CMOS technológiával gyártva az EPM7256SQC208-10 fokozott teljesítményt és tartósságot kínál, biztosítva a megbízhatóságot a különféle operatív környezetekben.

• Energiagazdálkodás: Az eszköz programozható energiatakarékos üzemmódokat tartalmaz, amelyek makrocellánként több mint 50% -kal csökkenthetik az energiafogyasztást, támogatva az energiahatékony kialakítást és meghosszabbítva az akkumulátor élettartamát a hordozható alkalmazásokban.

• Biztonsági szolgáltatások: A programozható biztonsági bit védelmet nyújt a védett tervek jogosulatlan hozzáférése és másolása ellen, a szellemi tulajdon hatékony védelme ellen.

• Széles működési körülmények: 5,0 V -nál működve, és képesek +70 ° C hőmérsékleten működni.

• Rugalmas I/O szabványok : Támogatja a Multivolt ™ I/O interfész műveleteket, kompatibilis mind a 3.3 V, mind az 5,0 V rendszerekkel.Ez a rugalmasság lehetővé teszi a zökkenőmentes integrációt a meglévő és az új hardverekkel, csökkentve a rendszer bonyolultságát és a költségeket.

• Tervezési támogatás: Az EPM7256SQC208-10 számos tervezési eszköz és programozási hardver lehetőségek támogatja, egyszerűsítve a fejlesztési folyamatot, és lehetővé téve az innovációra összpontosítást, nem pedig a kompatibilitási problémákat.

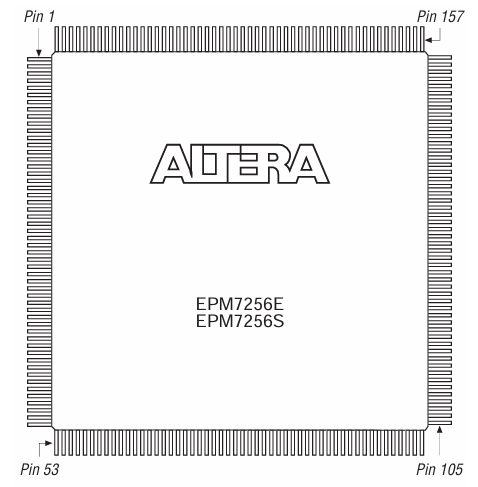

EPM7256SQC208-10 Pinout diagram

Ez az ábra az ALTERA EPM7256SQC208-10 chipének tű elrendezését mutatja.A chipnek 208 csapja van, mind a négy oldalon négyzet alakú.Az 1. érintkező a bal felső sarokban kezdődik, és a számok az óramutató járásával ellentétes irányban, a bal oldalon az 53-as érintkező felé haladnak, a 105-ös alsó és az alsó részén, a jobb oldalon a 157-es és a jobb felső sarokig.A címkék segítenek megismerni, hol kezdje el, és hogyan kell helyesen elhelyezni a chipet az áramköri lapra.Az „EPM7256E / EPM7256S” című név azt jelenti, hogy ez az elrendezés mindkét chip verzióhoz működik.Ez a diagram fontos, ha az energiát, jeleket vagy programozási vonalakat a chiphez csatlakoztatja.

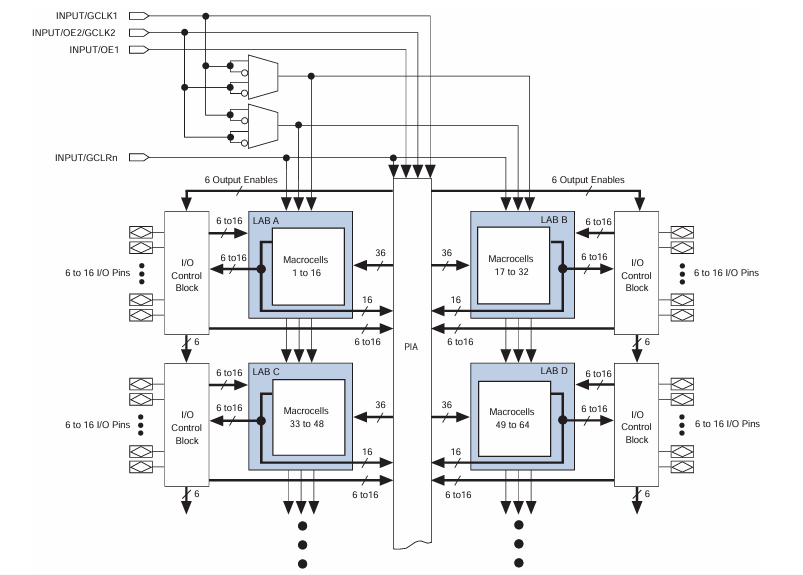

EPM7256SQC208-10 Blokkdiagram

Az EPM7256SQC208-10 blokkdiagramja megmutatja, hogyan van a chip a digitális logikai feladatok kezelésére.Négy fő logikai blokkja van, az úgynevezett laboratóriumi A, B, C és D. Mindegyik blokk 16 makrocellát tartalmaz, amelyek az alapvető építőelemek, amelyek a logikai munkát végzik.Tehát összesen 64 makrocell található a chipben.Ezen logikai blokkok körül vannak az I/O vezérlőblokkok, amelyek bemeneti és kimeneti csapok révén csatlakoztatják a chipet a külvilághoz.Minden vezérlőblokk 6-16 csapot kezeli, a jeleket szükség szerint be- vagy ki a chipből.

A középpontban a programozható összekapcsolási tömb (PIA), amely autópálya -rendszerként működik, és hagyja, hogy a jelek mozogjanak a logikai blokkok és az I/O csapok között.Ez lehetővé teszi az adatok bármilyen módon történő irányítását a tervezéséhez.A bal felső sarokban a diagram néhány vezérlő bemenetet mutat, mint például a Global Clock (GCLK), a kimeneti engedélyezés (OE) és a Clear (GCLR).Ezek a jelek segítik a logikai áramkörök időzítését és viselkedését a chipen keresztül.

EPM7256SQC208-10 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Max® 7000s
Csomagolás	Tálca
Alkatrész állapota	Elavult
Programozható típus	A rendszer programozható rendszerben
Késleltetés idő TPD (1) Max	10 ns
Feszültség -ellátás - belső	4,75 V ~ 5,25 V
Logikai elemek/blokkok száma	16
A makrocellák száma	256
A kapuk száma	5000
I/O száma	164
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	208-bfqfp
Beszállító eszköz csomag	208-PQFP (28x28)
Alaptermék száma	EPM7256

EPM7256SQC208-10 alkalmazások

Ipari automatizálás

Az EPM7256SQC208-10 széles körben használják az ipari automatizálási rendszerekben.Magas logikai sűrűsége és gyors teljesítménye lehetővé teszi a komplex vezérlési feladatokat, zökkenőmentesen az érzékelőkkel és a működtetőkkel.Ez a CPLD ideális a produkciós vonal, a folyamatvezérlő rendszerek és a robot alkalmazások pontosságának és hatékonyságának javításához.

Távközlés

A telekommunikációban ez a CPLD kitűnő az adatáramlás és a jel integritásának kezelésében a hálózatokon keresztül.Támogatja az olyan funkciókat, mint a jelkonverzió, az útválasztás és a kapcsolók és útválasztók feldolgozása, biztosítva a robusztus és hatékony kommunikációs infrastruktúrákat.

Autóipari rendszerek

Az autóiparban ez az eszköz hozzájárul olyan rendszerek megbízhatóságához és kifinomultságához, mint a motorkezelő egységek, az infotainment rendszerek és a vezetői segédeszközök.Robusztus teljesítménye változó körülmények között lehetővé teszi a biztonsági kritikus alkalmazásokhoz.

Orvostechnikai eszközök

Az EPM7256SQC208-10 pontossága és programozhatósága értékessé teszi az orvosi berendezésekben, ahol a pontos vezérlés és a megbízható működés fontos.Az eszközökben használják a betegek életképességének megfigyelésére, a diagnosztikai eszközök kezelésére és a kezelés automatizálására.

Űrrepülés és védelem

A repülőgép és a védelem során az EPM7256SQC208-10-et alkalmazzák a magas megbízhatóságot és teljesítményt igénylő rendszerekben, például a műholdas kommunikáció, a navigációs segédeszközök és a katonai hardvervezérlők.Hasznos a képessége, hogy szélsőséges körülmények között működjön.

Oktatási és kutatóintézmények

Ez a CPLD az oktatási környezetben és a kutatási projektekben is népszerű, ahol átprogramozhatósága és rugalmassága megkönnyíti a kísérletezést és a digitális tervezés és az elektronika tanulását.Ez lehetővé teszi a különféle logikai tervek prototípusának hatékonyságát és tesztelését.

EPM7256SQC208-10 Hasonló alkatrészek

• EPM7256ERC208-12

• EPM7256SQC208-15

• EPM7256EQC160-20

EPM7256SQC208-10 programozási lépések

1. Írja be az ISP módot

Ez a kezdeti lépés fontos, mivel a CPLD-t a normál üzemmódról a rendszeren belüli programozási (ISP) módra váltja át.Ezt úgy érik el, hogy egy specifikus parancsot küldünk a JTAG felületen.E folyamat során a CPLD összes I/O csapja háromszoros (letiltva) van, hogy elkerüljék a többi áramköri komponensekkel való beavatkozást vagy konfliktusokat.Az ISP módba történő átmenet előkészíti az eszközt a biztonságos programozáshoz, és kb. 1 milliszekundumba kerül.

2. Ellenőrizze az azonosítóját

Az ISP módban a rendszer azonosító ellenőrzést végez, hogy megbizonyosodjon arról, hogy a megfelelő eszköz programozását végezzék.Ez magában foglalja az eszköz egyedi szilícium -azonosítójának elolvasását a JTAG felületen keresztül.Ez a lépés jó annak ellenőrzésére, hogy a programozási parancsokat és az adatokat a megfelelő eszközre küldik -e, megakadályozva a téves programozást és a lehetséges eszköz károsodását.

3. A tömeges törlés

Mielőtt az új adatokat be lehet programozni, a CPLD -n belüli meglévő adatokat törölni kell.Az ömlesztett törlő lépés hatékonyan törli az eszköz összes programozható celláját.Ezt úgy végezzük, hogy áthelyezzük a törlés utasításban, majd egy 100 milliszekundumos impulzust alkalmaznak, amely törli a teljes chipet.Ez a lépés fontos annak biztosítása érdekében, hogy a korábbi konfigurációk maradványai ne zavarják az új programozást.

4. Program

Ez a lépés magában foglalja a CPLD tényleges programozását, ahol az új konfigurációs adatok be van írva az eszközbe.Az adatokat és a megfelelő címeket a JTAG felületen keresztül áthelyezik az eszközre.Minden címnek és adatpárnak programozási impulzusra van szüksége annak biztosítása érdekében, hogy az adatok helyesen be vannak írva a CPLD nem felejtő memória celláiba.Ezt a lépést megismételjük az egyes adatpontokhoz az eszköz memória térképén.

5. Ellenőrizze

A programozás után, ellenőrizni kell, hogy az adatokat helyesen írták-e az eszközre.Ez az ellenőrzési lépés magában foglalja az egyes címek programozott adatai visszaolvasását, és összehasonlítva azt az eredeti bemeneti adatokkal.Ez a lépés biztosítja az adatok integritását, és megerősíti, hogy a programozási folyamat hibák nélkül sikeres volt.

6. Kilépés az ISP módból

A programozási folyamat utolsó lépése az ISP módból való kilépés és a CPLD visszaadása a normál üzemmódba.Ez úgy történik, hogy egy másik parancsot küld a JTAG felületen.A sikeres kilépéskor az I/O csapok újraaktiválódnak, és az eszköz folytatja a normál funkciót.Ez a lépés általában kb. 1 milliszekundumot is igényel.

EPM7256SQC208-10 Előnyök

Nem felejtő konfiguráció

Az EPM7256SQC208-10 az EEPROM technológiát használja, lehetővé téve a konfiguráció végleges tárolását.Ez a nem illékony természet azt jelenti, hogy az eszköznek nem kell minden egyes beadáskor újratöltenie a konfigurációs adatait a külső memóriából.Ez a gyorsabb indítási időket eredményezi, és csökkenti a hardver kialakításának általános összetettségét azáltal, hogy kiküszöböli a további konfigurációs tárolási összetevők szükségességét.

Rendszeren belüli programozhatóság (ISP)

Az EPM7256SQC208-10 egyik kiemelkedő tulajdonsága a rendszeren belüli programozhatóság támogatása.Ez lehetővé teszi az eszköz programozását és átprogramozását, miközben beágyazódik a végső alkalmazásba anélkül, hogy fizikailag eltávolítanék.Ez a képesség egyszerűsíti a frissítéseket és a módosításokat, biztosítva a rugalmasságot és a könnyű felhasználást a fejlesztés során és a termék életciklusában.

Magas I/O szám és logikai sűrűség

Az eszköz jelentős mennyiségű logikai erőforrást és I/O csapokat kínál, 256 makrocellával és 164 felhasználói I/O csapokkal.Ez a magas I/O szám és logikai sűrűség lehetővé teszi a több funkció integrálását egyetlen chipbe, megkönnyítve a bonyolultabb terveket, miközben megőrzi a helyet a PCB -n.Ez az előnye hasznos azokban az alkalmazásokban, ahol a tábla tér prémiumban van, és a multi-funkcionalitás fontos.

Gyors tű-pin-késleltetés

Az EPM7256SQC208-10 maximális pin-pin-pin-késéssel, mindössze 10 ns, nagysebességű logikai műveleteket végezhet.Ez a gyors válaszidő nagyszerű olyan alkalmazásokban, amelyek gyors feldolgozási képességeket igényelnek, például nagysebességű kommunikációt vagy számítástechnikát, biztosítva, hogy a rendszer megfeleljen a szigorú teljesítménykritériumoknak.

Széles feszültség kompatibilitás

Az EPM7256SQC208-10-et úgy tervezték, hogy rugalmas legyen a feszültség kompatibilitása szempontjából, támogatva a belső működést 5 V és I/O szinten 3,3 V-os szinten. Ez a kettősfeszültség-képesség lehetővé teszi az eszköz számára, hogy könnyen összekapcsolódjon mind a 3.3 V, mind az 5 V-os rendszerekkel, csökkentve a feszültségszint-transzlátorok igényét és a rendszer kialakítását.

EPM7256SQC208-10 Csomagolási méretek

• Csomagtípus: 208-bfqfp (műanyag quad lapos csomag)

• Pins száma: 208 vezető

• Testméret (l × w): 28 mm × 28 mm

• Szerelési stílus: Felületre szerelt technológia (SMT)

• Ólompályán: Általában 0,5 mm a csapok között (a BFQFP szabványa)

• Csomagoló anyag: Műanyag

• Csomag vastagság: Körülbelül 3,5 mm (a gyártónként kissé változik)

• Termikus tulajdonságok: Nincs kitett pad;standard környezeti eloszlás a táblán keresztül

• Tálcacsomagolás: Tálcákban szállítva a hangerő-kezelhetőség és a pick-and-elhelyezés automatizálásához

EPM7256SQC208-10 gyártó

Az EPM7256SQC208-10-et eredetileg fejlesztették ki és gyártották Altera Corporation, a programozható logikai eszközök vezető úttörője, a CPLD -k Max® 7000S sorozatáról ismert.2015 -ben az Altera -t megszerezte Intel Corporation, a világ egyik legnagyobb félvezető gyártója.Az akvizíció óta az Intel továbbra is támogatja és integrálja az Altera CPLD és FPGA technológiáit a Programozható Solutions Group alatt.Az EPM7256SQC208-10 az Intel örökségét képviseli, ha nagy teljesítményű, rendszeren belüli programozható logikai megoldásokat kínál, amelyek széles körű ipari, telekommunikációs és beágyazott alkalmazásokra vonatkoznak.Noha most elavultnak minősítik, az rész tükrözi az Intel régóta elkötelezettségét a megbízható és rugalmas programozható logikai eszközök iránt.

Következtetés

Az EPM7256SQC208-10 egy okos és megbízható chip, amely elősegíti a digitális rendszerek zökkenőmentes működését.Megmenti az energiát, támogatja a különböző feszültségeket, és lehetővé teszi a programozást, amíg már telepítve van, ami megkönnyíti a frissítéseket.Annak ellenére, hogy ez most egy régebbi chip, mások továbbra is használják, mert mindenféle rendszerben jól működik.Ha szilárd chipre van szüksége a logika ellenőrzéséhez a formatervezésben, ez egy nagyszerű lehetőség.Vegye fel velünk a kapcsolatot ma, ha ömlesztve szeretné megrendelni.
