EPM7160ELC84-15: Adatlap, szolgáltatások, pinout, programozás és alkalmazások

Ez az útmutató az EPM7160LC84-15-ről szól, egy speciális chipről, amely elősegíti az egyedi digitális logikai áramkörök felépítését.A JTAG kapcsolat használatával programozhatja, és akár frissítheti, amíg már telepítve van a rendszerbe.Biztonsági funkciókkal is rendelkezik a tervezés védelme érdekében.Ez a cikk mindent elmagyaráz a chipről, beleértve annak pin -elrendezését, funkcióit, felhasználásait és annak programozását.Függetlenül attól, hogy gépeken, autókon vagy hálózati berendezéseken dolgozik, ez az útmutató segít megérteni, miért hasznos ez a chip.

Katalógus

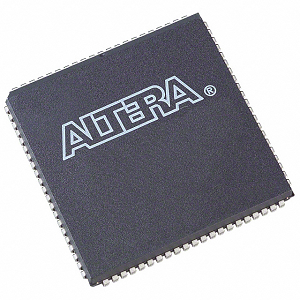

EPM7160ELC84-15 Áttekintés

A EPM7160ELC84-15 része az Intel Max 7000 CPLD-sorozatának, amely az Altera fejlett második generációs Max architektúráját használja.Ezeket a csúcskategóriás CMOS-technológiával gyártott eszközöket nagy sűrűségű és nagy teljesítményű digitális logikai áramköri megvalósításokhoz igazítják.Ez a modell 160 makrocellát tartalmaz, és nagyjából 3200 felhasználható kaput kínál, amelyek kielégítik a komplex digitális rendszerek igényeit.5 V-os tápegységgel működik, egy tipikus 15 ns-os pin-pin-késleltetéssel, lehetővé téve a számláló sebességét akár 175,4 MHz-ig, biztosítva a gyors jelfeldolgozást és a hatékony rendszer teljesítményét.Ez a CPLD támogatja a rendszeren belüli programozást és az átprogramozást egy integrált JTAG felületen keresztül, amely megfelel az IEEE STD-nek.1149.1, A rugalmasság és a frissítések egyszerűsége javítása a telepítés után.Ezenkívül biztonsági bit funkciót is kínál a konfigurációs adatok jogosulatlan másolásának megakadályozására, amely értékes kiegészítés a szellemi tulajdon védelme érdekében.

Ha mindent meg akarja biztosítani, hogy mindent igényel, akkor a tökéletes alkalom, hogy ömlesztett megrendelést hozzon velünk.Készen állunk arra, hogy segítsünk az idő megtakarításában, a költségek csökkentésében és pontosan azt, amire szüksége van.

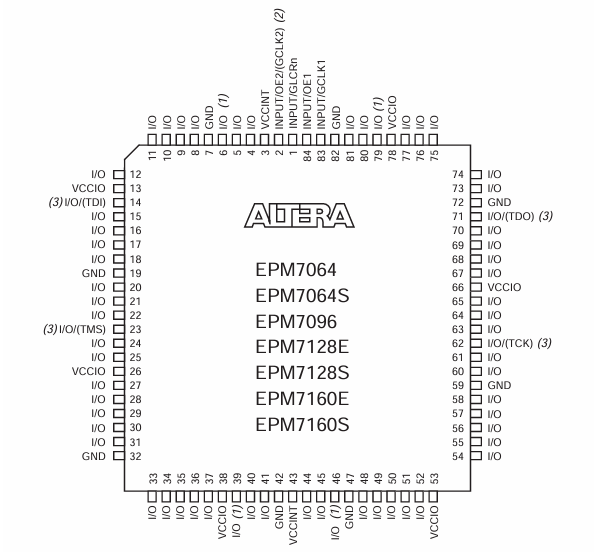

EPM7160ELC84-15 Pinout diagram

A EPM7160ELC84-15 Az eszköz szemlélteti 84 érintkezőjének fizikai elrendezését és funkcionalitását egy PLCC (műanyag ólom -hordozó) csomagban.A diagram egy négyzetkonfigurációt mutat, ahol az egyes tűkhez egy adott címkét hozzárendelnek, amely jelzi annak funkcióját, például I/O (bemenet/kimenet), GND (föld), vagy VCCIO (Az I/O tápfeszültség).Török jelölve I/O A konfigurálható digitális bemeneti vagy kimeneti sorok ábrázolása, amelyeket az áramkör más eszközeivel való interfészhez használnak. VCCIO csapok tápfeszültségét a I/O bankok, és GND A csapok biztosítják a földi referenciát.A speciális funkciós csapok között szerepel TDI, Tdo, TMS, és TCK, amelyekre használják JTAG Programozás és határolvasás tesztelése.Ezenkívül a csapok kedvelik Input1/CLK1 és Input2/clk2 kijelölt óra- vagy vezérlőjel -bemenetek a belső logikai időzítéshez.

EPM7160ELC84-15 CAD modellek

EPM7160ELC84-15 szimbólum

EPM7160ELC84-15 lábnyom

EPM7160ELC84-15 3D modell

EPM7160ELC84-15 Funkciók

• Nagy sűrűségű logika: Az EPM7160ElC84-15 160 makrocellát és körülbelül 3200 felhasználható kaput kínál, így rendkívül alkalmas a komplex digitális tervekhez.Ez a sűrűség lehetővé teszi a több funkció integrálását egyetlen eszközbe, megkönnyítve a kompaktabb és hatékonyabb áramköri mintákat.

• Gyors teljesítmény: A maximális 15 ns terjedési késleltetéssel és a 100 MHz-es működési frekvenciák támogatásának képességével ez a CPLD biztosítja a gyors jelfeldolgozást és a nagysebességű teljesítményt az időérzékeny alkalmazásokhoz.

• Rendszeren belüli programozhatóság (ISP): Beépített IEEE STD-vel.1149.1 (JTAG) interfész, az eszköz támogatja a rendszeren belüli programozást.Ez a képesség lehetővé teszi az eszköz programozását és átprogramozását a telepítés után, rugalmasságot biztosítva a frissítésekhez és a funkcionalitás változásához, a fizikai csere nélkül.

• Multivolt ™ I/O interfész : A Multivolt I/O interfész különféle működési feszültségeket támogat, így a CPLD kompatibilis az 5,0 V, 3,3 V és 2,5 V logikai szintekkel.Ez a szolgáltatás lehetővé teszi az eszköz használatát vegyes feszültségrendszerekben, javítva alkalmazkodóképességét a különböző elektronikus környezetekhez.

• Rugalmas I/O konfiguráció: 64 programozható I/O csapot kínál, amelyek sokoldalú interfészi lehetőségeket kínálnak.Ez a rugalmasság fontos a különféle bemeneti/kimeneti konfigurációkhoz szükséges alkalmazások számára, amelyek támogatják a kapcsolat és a funkcionalitás széles skáláját.

• EEPROM-alapú memória: Az EEPROM technológia felhasználásával a konfigurációs tároláshoz a CPLD akár 100 -szor átprogramozható.Ez a nem illékony memória biztosítja, hogy az eszköz megőrizze konfigurációját még a megbízhatóság és a karbantartás megkönnyítése érdekében is.

• Biztonsági szolgáltatások: Az eszköz olyan biztonsági bitet tartalmaz, amely megakadályozza a programozott logikához való jogosulatlan hozzáférést, a szellemi tulajdon védelmét és a megsértés megelőzését, ami jó a biztonsági érzékeny környezetben alkalmazott alkalmazásokhoz.

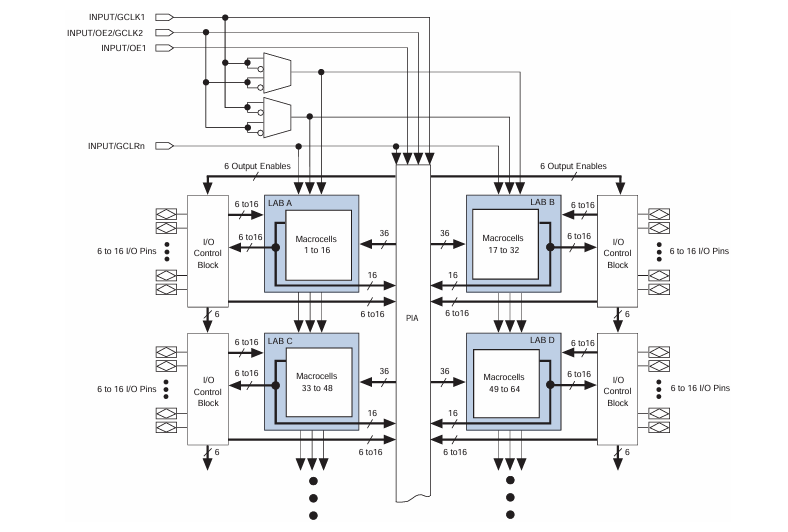

EPM7160ELC84-15 Blokkdiagram

A EPM7160ELC84-15, egy jól strukturált belső építészetet képvisel, amely négyből áll Logikai tömb blokkok (laboratóriumok) címkézett A, B, C, és D-Minden laboratórium tartalmaz 16 Macrocells, összesen 64 Macrocells, amelyek az építőegységek a logikai funkciók létrehozásához.Ezek a makrocellák a kombinációs vagy regisztrált logikát programozható összekapcsolások és vezérlőjelek segítségével valósíthatják meg.A közepén a Programozható összekapcsolási tömb (PIA) kommunikációs gerincként szolgál, lehetővé téve a jelek rugalmas irányítását Laboratórium és I/O csapok.Mindegyik laboratórium 36 bemeneti vonallal és 16 kimeneti vonallal csatlakozik a PIA -hoz, biztosítva a nagyfokú logikai összeköttetést.A periféria körül, I/O vezérlőblokkok Kezelje a bemeneti és kimeneti jeleket, oldalonként 6-16 I/O csapot kínál, amelyek közvetlenül a külső rendszerhez kapcsolódnak.Megmutatja a globális kontrolljeleket is, mint például az óra (GCLK1, GCLK2), a kimeneti engedélyezés (OE1) és a CLEAR (GCLRN), amelyet minden laboratóriumban elosztottak a szinkronizált és központosított logikai vezérlés céljából.Ezeket a jeleket multiplexereken keresztül lehet továbbítani, hogy a tervezési rugalmasságot és a hatékonyságot biztosítsák.

EPM7160ELC84-15 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Max® 7000
Csomagolás	Cső
Alkatrész állapota	Elavult
Programozható típus	EE PLD
Késleltetés idő TPD (1) Max	15 ns
Feszültség -ellátás - belső	4,75 V ~ 5,25 V
Logikai elemek/blokkok száma	10
A makrocellák száma	160
A kapuk száma	3200
I/O száma	64
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	84-LCC (J-LEAD)
Beszállító eszköz csomag	84-PLCC (29,31x29.31)
Alaptermék száma	EPM7160

EPM7160ELC84-15 alkalmazások

Ipari automatizálás

Az ipari automatizálás során az EPM7160LC84-15-et használják a logika vezérlésére a programozható logikai vezérlőkön (PLC), a motorvezérlők és az érzékelő interfészek között.A komplex logikai műveletek és a gyors I/O váltás kezelésének képessége ideális az automatizálási feladatokhoz, amelyek pontos irányítást és időzítést igényelnek.

Beágyazott rendszerek

Ez a CPLD hasznos a beágyazott rendszerekben, ahol a hely és az energiahatékonyság fontos.Alkalmazásokat talál a robotikában, a tárgyak internete (IoT) eszközökben és a fogyasztói elektronikában, ahol programozhatósága lehetővé teszi a testreszabást és az alkalmazkodóképességet az egyes funkcionális követelményekhez.

Távközlés

Az eszközt olyan telekommunikációs berendezésekben használják, mint például útválasztók és kapcsolók az időzítés, az adatok útválasztásának és a protokoll kezelésének kezelésére.Nagysebességű teljesítménye és képessége, hogy különböző feszültségszinteken működjön, akkor alkalmassá teszi a hálózati infrastruktúrát, amely megköveteli a megbízhatóságot és a magas adatátviteli sebességet.

Autóipari elektronika

Az autóiparban az EPM7160LC84-15 támogatja az infotainment rendszerek, a testvezérlő modulok és a motorkezelő egységek alkalmazásait.A CPLD robusztussága és támogatása a bemeneti/kimeneti feszültségek széles skálájához lehetővé teszi, hogy megbízhatóan teljesítse az autóipari környezet igényes körülményeit.

Orvostechnikai eszközök

A CPLD -t az orvostechnikai technológiában is alkalmazzák, különösen a diagnosztikai berendezésekben és a betegek megfigyelő rendszerében.Biztonsági jellemzői és stabil működése különféle környezeti körülmények között biztosítja, hogy biztonságosan és hatékonyan képes kezelni az érzékeny és egészségügyi alkalmazásokat.

EPM7160ELC84-15 Hasonló alkatrészek

• EPM7160EQC100-20

• EPM7160ELI84-20

• EPM7160EQC100-12

EPM7160ELC84-15 Programozási lépések

Az EPM7160ElC84-15, az Intel Max 7000 sorozatának CPLD programozása egy strukturált eljárást foglal magában annak biztosítása érdekében, hogy az eszköz a specifikációk szerint működjön.Itt vannak a CPLD programozásának lépései:

1. Tervezési bejegyzés: Kezdje egy hardverleírás nyelv (HDL), például a VHDL vagy a Verilog, vagy a grafikus vázlatos rögzítő eszköz használatával a digitális logikai terv létrehozásához.Ez a kezdeti lépés megalapozza a CPLD -ben megvalósítani kívánt funkcionalitást.Használjon olyan tervezési szoftvert, amely kompatibilis a MAX 7000 sorozatmal, mint például az Altera Quartus II vagy a Max+Plus II, amely eszközöket kínál a tervezés kódolásához, összeállításához és szimulálásához.

2. Összeállítás és szimuláció: Összeállítsa a tervét a HDL -kód vagy a vázlat bináris formátumba történő lefordításához, amelyet a CPLD képes végrehajtani.Ez a lépés ellenőrzi az esetleges szintaxis hibákat, és biztosítja, hogy a logika megfeleljen a tervezési követelményeknek.Szimulálja az összeállított mintát a funkcionalitás validálására.Ez magában foglalja a teszt esetek futtatását a tervezés ellen, hogy ellenőrizze a logikát és az időzítést, biztosítva, hogy a várt módon viselkedjen, mielőtt a fizikai eszközre programoznák.

3. A hardver beállításának programozása: Csatlakoztassa az EPM7160LC84-15-et a megfelelő programozási hardverhez.Ez magában foglalhatja a JTAG felület beállítását olyan eszközökkel, mint a ByteBlasterMV, a MasterBlaster vagy az USB-Blaster.Győződjön meg arról, hogy a CPLD megfelelően meg van -e működtetve, és beállítja a megfelelő konfigurációs módban a programozáshoz, általában 5,0 V -os tápegység használatával.

4. A programozási folyamat: Nyissa meg a programozási szoftvert (például a Quartus II Programmer), és konfigurálja azt az EPM7160ELC84-15 felismerésére a JTAG felületen keresztül.Töltse be a megfelelő programozási fájlt (.pof vagy .sof) a szoftverbe.Ezek a fájlok tartalmazzák a CPLD konfigurálásához szükséges összeállított tervezési adatokat.Végezze el a programozási parancsot a szoftveren belül, hogy a tervezést a CPLD -re továbbítsa.Figyelemmel kíséri a hibákat, és erősítse meg a sikeres programozás befejezését.

5. Ellenőrzés: Miután a programozás befejeződött, hajtson végre egy ellenőrzési folyamatot annak biztosítása érdekében, hogy a CPLD a tervezett alkalmazáson belül helyesen működjön.Ez magában foglalhatja a határ-letapogatási tesztek vagy a funkcionalitási tesztek elvégzését a CPLD végrehajtásának tényleges rendszerén belül.Ellenőrizze, hogy az összes funkciót a tervezett módon hajtják végre, és hogy az eszköz helyesen kölcsönhatásba lép -e a rendszer más alkatrészeivel.

EPM7160ELC84-15 előnyök

Költséghatékonyság

Az EPM7160LC84-15 költséghatékony megoldás az összetett logikai képességek szükségességére, az újabb CPLD-kkel vagy FPGA-kkal kapcsolatos magas árcédulák nélkül.Ez vonzóvá teszi a költségvetési érzékeny projektek, valamint az oktatási vagy kisméretű ipari alkalmazásokhoz.

Nem felejtő konfiguráció

Az EEPROM technológiát használva az EPM7160LC84-15 megtartja a programozott konfigurációját, még akkor is, ha az energia kikapcsol.Ez a nem illékonyság biztosítja az eszközök megbízhatóságát és következetességét a teljesítményciklusok közötti teljesítményben, kiküszöbölve a külső nem felejtő memóriakomponensek szükségességét.

Széles üzemi feszültségtartomány

Az eszköz támogatja a 4,75 V - 5,25 V közötti széles működési feszültségtartományt, amely alkalmazkodik a különböző tápegységekhez, és biztosítva a kompatibilitást mind a régebbi, mind az újabb rendszertervekkel.Ez a sokoldalúság hasznos a vegyes feszültség környezetben, ahol a rendszer összetevői nem rendelkeznek azonos standard feszültségszintekkel.

Megbízható teljesítmény

Az eszköz megbízható teljesítményt nyújt 15 ns terjedési késleltetéssel és a működési frekvenciák számára akár 100 MHz -ig is.Ez biztosítja a logikai műveletek időben és hatékony feldolgozását, így alkalmassá teszi a telekommunikáció, az autóipari elektronika és az ipari ellenőrző rendszerek időérzékeny alkalmazásait.

EPM7160ELC84-15 Csomagolási méretek

Csomag vázlatméretű táblázat

Szimbólum	Hüvelykes
	Min.	Nom.	Max.
A	0,165	0,172	0,18
A1	0,02	- -	- -
A2	0,150 typ
D	1.185	1.190	1.195
D1	1.150	1.154	1.158
D2	1.082	1.110	1.138
E	1.185	1.190	1.195
E1	1.150	1.154	1.158
E2	1.082	1.110	1.138
b	0,013	- -	0,021
c	0,008 Typ
E	0,050 typ

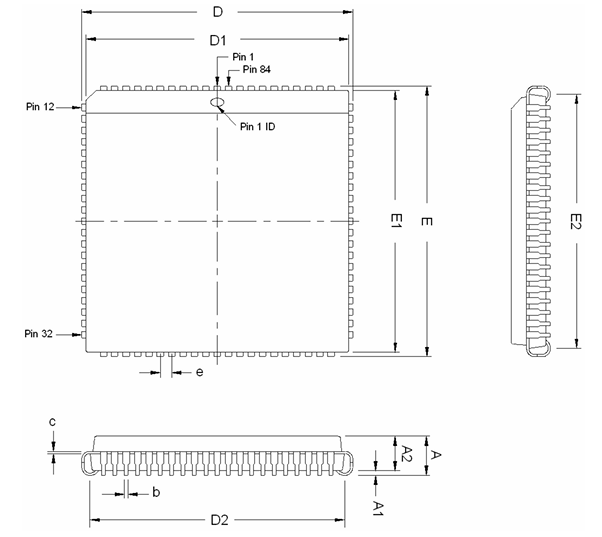

Csomag körvonala

EPM7160ELC84-15 gyártó

Az EPM7160ELC84-15 gyártása Intel Corporation, A félvezető technológia globális vezetője.Az Altera eredetileg kifejlesztett CPLD az Intel termékportfóliójának részévé vált, miután 2015-ben megvásárolta az ALTERA-t. Azóta az Intel továbbra is támogatta a MAX 7000 sorozatot, beleértve az EPM7160ELC84-15-et, a Programozható Solutions Group keretében.Az Intel vezetése biztosítja az eszköz előnyeit a fejlett gyártási szabványokból, a hosszú távú megbízhatóságból és a dokumentációs támogatásból.Noha az Intel öröksége most elavultnak minősítve, a programozható logikai eszközökben, mint például az EPM7160ELC84-15, továbbra is a régi rendszerekben és a speciális alkalmazásokban is szolgál.

Következtetés

Az EPM7160ElC84-15 rendkívül képes CPLD-ként szabott mérnökök és rendszertervezők számára, akik rugalmas programozhatóság mellett költséghatékony logikai integrációt keresnek.Az EEPROM-alapú memória, a gyors terjedési késleltetés és a több feszültségszintű kompatibilitás miatt erősen illeszkedik a különféle elektronikus környezetekhez.Az Intel gyártási örökségének támogatásával és olyan funkciókkal, mint a Multivolt I/O és a JTAG megfelelés, az eszköz továbbra is a régi és speciális rendszerekben szolgál, annak elavulása ellenére.Függetlenül attól, hogy ipari automatizálásban, beágyazott alkalmazásokban vagy távközlési infrastruktúrában dolgozik, az EPM7160ELC84-15 megbízható teljesítményt és hosszú távú értéket nyújt.
