EPM3064ATC44-10 CPLD: Jellemzők, specifikációk, alkalmazások és ISP programozás

Az Intel Max® 3000A sorozatából származó EPM3064ATC44-10 hatékony eszköz a digitális projektekhez.Ez az eszköz gyors, rugalmas és kevés energiát használ, így tökéletes a felhasználás széles skálájához.Ez az útmutató mindent átmegy, amit tudnia kell az EPM3064ATC44-10-ről, kezdve az, amit megtehet, az, hogyan lehet beállítani, segítve az elektronikus rendszerek fejlesztésében.

Katalógus

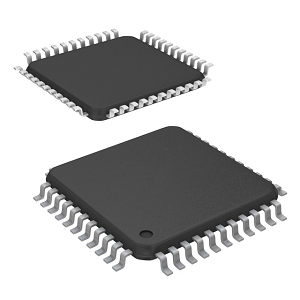

EPM3064ATC44-10 Leírás

A EPM3064ATC44-10 Az Intel Max® 3000A sorozatából egy nagy teljesítményű, komplex programozható logikai eszközt (CPLD) képviselnek, amelyet a digitális alkalmazások széles skálájához terveztek.64 makrocell segítségével ezt az eszközt a gyors reagálásra optimalizálják, a maximális terjedési késleltetés 10 nanosekundummal, biztosítva a hatékony teljesítményt.Egy 3,3 V-os tápfeszültségen működik, amelyet egy 44 tűs vékony quad lapos csomag (TQFP) csomagban helyeznek el, amely alkalmas kereskedelmi alkalmazásokra, 0 ° C és 70 ° C hőmérsékleti tartományban.Az EPM3064ATC44-10 cikkszám beépíti annak kialakítását és funkcionalitását: EPM A CPLD -k Max® sorozatához, 3064 jelzi az adott modellt 64 makrocellával, A A fejlett 3,3 V -os technológiához, T A TQFP csomaghoz, és C44 A PIN -kód és a hőmérsékleti előírások megerősítése.Az utótag-10 minimális késleltetéssel jelöli a gyors sebesség -fokozatot.Ez az eszköz tökéletes megoldás az SSI, MSI és LSI logikai funkciók integrálására, kompatibilis a 100% TTL emulációval.Támogatja a különféle eszközök zökkenőmentes integrációját, a PALS, a GALS és a 22 V10 -es és a PLSI eszközökig, így rendkívül sokoldalúvá teszi.Több csomag opcióban, például a PLCC, PQFP és TQFP -ben kapható, a MAX® 3000A sorozat a tervezési rugalmasságot kínálja a különféle alkalmazásokban.

Ha megbízható és hatékony logikai eszközökkel kívánja frissíteni a digitális rendszereket, akkor az EPM3064ATC44-10 ömlesztett befektetése okos lépés.Ez egy olyan döntés, amely biztosítja mind az erős teljesítményt, mind a szilárd jövedelmezőséget.

EPM3064ATC44-10 CAD modellek

EPM3064ATC44-10 lábnyom

EPM3064ATC44-10 3D modell

EPM3064ATC44-10 Jellemzők

• 64 Macrocells: Ez a CPLD 64 konfigurálható logikai egységet tartalmaz, úgynevezett MacroCells.Mindegyik makrocellát külön -külön beprogramozhatjuk a komplex logikai műveletek végrehajtására, lehetővé téve az eszköz számára, hogy a digitális funkciók és folyamatok széles skáláját kezelje.

• Használható kapuk: Az eszköz körülbelül 1250 felhasználható kaput kínál.Ez a bonyolultság mértéke jelzi a CPLD -n belül lehetséges logikai integráció mennyiségét, lehetővé téve az egyszerű és az összetett digitális áramkörök hatékony támogatását.

• Maximális működési frekvencia: Az EPM3064ATC44-10 maximális frekvencián képes 222,2 MHz-es frekvencián működni.Ez a nagyfrekvenciás megkönnyíti a gyorsabb feldolgozási sebességet, így ideális az alkalmazásokhoz, amelyek gyors válaszidőt és nagysebességű adat műveleteket igényelnek.

• Terjesztési késleltetés: Ez a CPLD alacsonyabb, mint a 4,5 nanosekundum, mindössze 4,5 nanosekundum, minimalizálja a jelátvitel időbeli késleltetését a bemenetről a kimenetre, javítva a rendszer teljes teljesítményét és reagálást.

• Tápfeszültség: 3,3 V -os tápfeszültségen működik, 3,0 V -tól 3,6 V -ig tartó tartományban.Ez a feszültségtartomány rugalmasságot biztosít az áramellátási követelményekben, így kompatibilis a különféle digitális rendszerekkel.

• I/O csapok: Az eszköz 34 bemeneti/kimeneti csapot tartalmaz, lehetővé téve a digitális rendszer más alkatrészeivel való kiterjedt kapcsolatot.Ezek a csapok megkönnyítik az adatok átvitelét a CPLD -be és onnan, támogatva az interfészi funkciók széles skáláját.

• Csomagtípus: Az EPM3064ATC44-10 44 pólusú, vékony quad lapos csomagban (TQFP) elhelyezkedő kompakt forma tényezőt kínál, amely előnyös az alkalmazásoknál, ahol a hely prémium, anélkül, hogy veszélyeztetné az I/O opciók számát.

• Működési hőmérsékleti tartomány: A 0 ° C - 70 ° C kereskedelmi hőmérsékleti tartományon belüli működtetés céljából ez a CPLD számos környezetre alkalmas, biztosítva a megbízható teljesítményt tipikus ipari körülmények között.

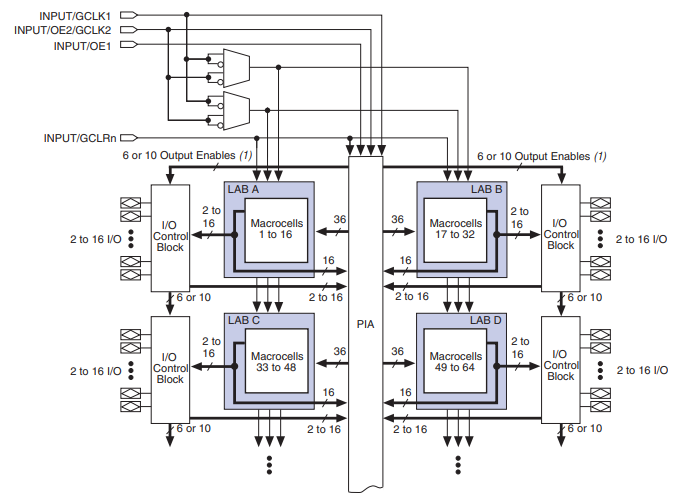

EPM3064ATC44-10 Blokkdiagram

Az EPM3064ATC44-10 blokkdiagramja belső architektúrájának vizuális ábrázolását mutatja be, kiemelve a funkcionális komponenseket és azok összekapcsolásait.A kialakítás középpontjában négy logikai tömb blokk (LABS) található, amely A, B, C és D jelöléssel rendelkezik, mindegyik 16 makrocellát tartalmaz, összesen 64 makrocellát.Ezek a laboratóriumok egy központi programozható összekapcsolási tömbhöz (PIA) kapcsolódnak, amely megkönnyíti a jelek irányítását a laboratóriumok és az I/O vezérlőblokkok között.A PIA biztosítja, hogy a bemenetek, kimenetek és a belső logika hatékonyan és rugalmasan kommunikálhassanak.Minden laboratóriumot tovább csatlakoztatnak a megfelelő I/O vezérlőblokkhoz, amely akár 16 I/O csapot is kezel.Ezek az I/O blokkok kezelik a külső jelek és a belső logika közötti interakciót, olyan funkciókat kínálnak, mint például a kétirányú működés és a programozható kimenet lehetővé.A diagram olyan vezérlőjeleket mutat, mint a globális órák (GCLK1 és GCLK2), a kimeneti engedélyek engedélyezése (OE1 és OE2) és a globális CLEAR (GCLRN), amelyek a makrocellák és az I/O blokkok működését rendezik, a szinkronizálást és a szükséges funkciók engedélyezését biztosítva-

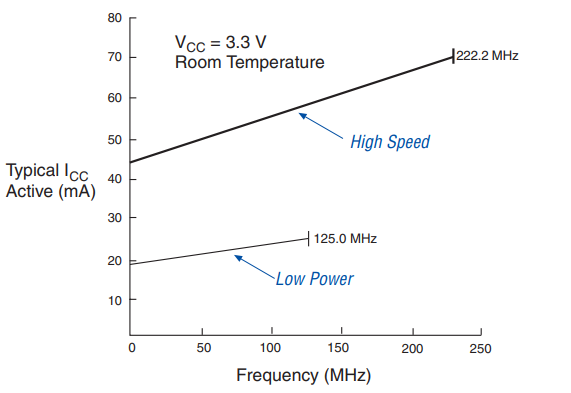

ICC vs frekvencia

A grafikon szemlélteti az EPM3064ATC44-10 tipikus aktív tápanyag-fogyasztását (ICC) és a frekvenciával, szobahőmérsékleten 3,3 V tápfeszültség mellett.Két operatív módot kiemelnek: Nagysebességű és Alacsony teljesítmény-Nagysebességű üzemmódban az áramfogyasztás lineárisan növekszik a működési gyakorisággal, körülbelül 50 mA -tól kezdve az alacsonyabb frekvenciáknál, és körülbelül 70 mA -t ér el 222,2 MHz frekvencián.Ezt a módot olyan alkalmazásokhoz tervezték, amelyek maximális teljesítményt és gyorsabb feldolgozási sebességet igényelnek.Ezzel szemben az alacsony teljesítményű üzemmód alacsonyabb áramfogyasztást mutat, körülbelül 20 mA -tól kezdve alacsonyabb frekvenciákon, és körülbelül 30 mA -ra emelkedik 125 MHz -en.Ezt az üzemmódot az energiahatékony működéshez optimalizálják, így alkalmassá teszi az alacsonyabb energiafelhasználás prioritássá tételét.

EPM3064ATC44-10 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Max® 3000a
Csomagolás	Tálca
Alkatrész állapota	Elavult
Programozható típus	A rendszer programozható rendszerben
Késleltetés idő TPD (1) Max	10 ns
Feszültség -ellátás - belső	3V ~ 3,6 V
Logikai elemek/blokkok száma	4
A makrocellák száma	64
A kapuk száma	1250
I/O száma	34
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Szerkesztési típus	Felszíni
Csomag / tok	44-TQFP
Beszállító eszköz csomag	44-TQFP (10x10)
Alaptermék száma	EPM3064

EPM3064ATC44-10 ISP programozási lépések

1. Írja be az ISP -t: Ez a kezdeti szakasz átmenete a bemeneti/kimeneti (I/O) csapokat a normál felhasználói módból az ISP módba.Ez egy előkészítési lépés, amely biztosítja, hogy az eszköz készen álljon a programozásra, és mindössze 1 milliszekundumot igényel.

2. Ellenőrizze az azonosítóját: Bármely programozás vagy ellenőrzés megkezdése előtt ellenőrzik az eszköz szilícium -azonosítóját, hogy megerősítse annak személyazonosságát és biztosítsa a kompatibilitást a programozási parancsokkal.Ez a lépés gyors, és a teljes programozási idő minimális részét veszi igénybe.

3. Ömlesztett törlés: Az előző adatok eltávolításához az eszközről ömlesztett törlést hajtanak végre.Ez magában foglalja a törlés parancsok betöltését az eszközbe, és egy 100 milliszekundumos impulzus alkalmazását az EEPROM (elektromosan eltörölhető, csak olvasható memória) cellák törlésére.Ez a lépés elkészíti az eszközt új adatokhoz.

4. Program: E lépés során új adatokat programoznak az eszközbe.Ez magában foglalja az egyes EEPROM -címek betöltését az új adatokkal és egy programozási impulzus alkalmazását az adatok EEPROM cellákba történő beírására.Ez a folyamat címen megismétlődik, amíg az összes tervezett adatot be nem programozják az eszközbe.

5. Ellenőrizze: A programozás után az eszköz adatait igazolják annak biztosítása érdekében, hogy azt helyesen írták -e.Ez magában foglalja az egyes EEPROM -címek adatainak elolvasását, és összehasonlítani azt a tervezett adatokkal.Ez a lépés biztosítja a programozási pontosságot, és minden címre megismétlődik.

6. Kilépő internetszolgáltató: Az utolsó lépés az I/O csapokat az ISP módból visszaállítja a felhasználói módba.Mint az Enter ISP szakasz, ez a lépés is gyors, csak 1 milliszekundumot igényel.Ez jelzi a programozási folyamat befejezését, lehetővé téve az eszköznek a normál műveletek folytatását.

EPM3064ATC44-10 alkalmazások

Beágyazott rendszerek

Ez a CPLD ideális a beágyazott rendszer alkalmazásokhoz, ahol egyéni logikára van szükség a mikrovezérlők funkcióinak fokozásához.Olyan feladatokat hajthat végre, mint az interfész, a jelzés feldolgozása és a hardver perifériák kezelése, javítva a beágyazott minták képességeit és hatékonyságát.

Távközlés

A telekommunikációs ágazatban az EPM3064ATC44-10 szerepet játszik a protokollkezelésben, a Signal Integrity Managementben és az adatok útválasztásában.Nagysebességű logikai feldolgozási képességei alkalmassá teszik az olyan alkalmazásokra, mint a digitális jelfeldolgozás, a hálózati kapcsolók és az interfészkonverzió, elősegítve a hatékony adatáramlás és a kommunikációs megbízhatóság fenntartását.

Teszt- és mérőberendezés

Az eszközt széles körben használják a teszt- és mérőberendezésekben, átprogramozható jellege és gyors működése miatt.Képes kezelni az adatgyűjtési rendszerekben, a jelgenerátorokban és az elemző eszközökben szükséges összetett logikai műveleteket, amelyek pontos ellenőrzési és adaptálható funkciókat biztosítanak a tudományos és ipari tesztelési környezetben.

Ipari vezérlőrendszerek

Programozható logikai vezérlőként (PLC) az EPM3064ATC44-10 megtalálható a különféle automatizálási és folyamatvezérlő alkalmazásokban.Kínálja a szükséges logikai képességeket a gépek ellenőrzéséhez, a feldolgozási jelekhez és a biztonsági ellenőrzések elvégzéséhez, mindezt hatékonyan működve ipari körülmények között és széles hőmérsékleti tartományon belül.

Fogyasztói elektronika

A fogyasztói elektronikában ez a CPLD elősegíti az innováció elősegítését olyan eszközökben, mint az intelligens otthoni rendszerek, a hordozható játékkészülékek és a fejlett audio/vizuális berendezések.Támogatja az összetett logikai megoldásokat, amelyek javítják az eszköz funkcióit, javítják az interfészeket, és lehetővé teszik a következő generációs szolgáltatások integrációját a fogyasztói termékekbe.

EPM3064ATC44-10 Hasonló alkatrészek

• EPM3064ATC44-7

• EPM3064ATI100-10

• EPM3064ATC44-10N

EPM3064ATC44-10 Vásárlási útmutató

Az EPM3064ATC44-10 vásárlásának mérlegelésekor számos szempontot szem előtt kell tartani annak biztosítása érdekében, hogy megfeleljen a projektkövetelményeknek.Mindenekelőtt ügyeljen arra, hogy ez az összetevő elavult, bár továbbra is korlátozott készleteket kínálunk.Gondoskodjon arról, hogy a műszaki előírások megfeleljenek az Ön igényeinek.Az EPM3064ATC44-10 64 makrocellát tartalmaz, maximális frekvencián működik 222,2 MHz, és 3,3 V-os tápegységre van tervezve egy 44 tűs TQFP csomagon belül.Fel kell vizsgálni az adatlap és az alkalmazás megjegyzéseit, hogy teljes mértékben megértse az elem integrációs és működési követelményeit.Figyelembe véve az összetevő elavult állapotát, értékelje az alternatív lehetőségeket is, amelyek hasonló funkcionalitást biztosítanak és aktívan támogatnak.Ez a lépés fontos a projekt hosszú élettartamának és támogathatóságának fenntartása érdekében.

EPM3064ATC44-10 Előnyök

Nagy sebességű teljesítmény

Ez az eszköz képes magas maximális frekvenciájú 222,2 MHz -es működtetésre, ami lehetővé teszi az adatok és a feladatok gyors feldolgozását.A mindössze 4,5 nanosekundum alacsony terjedési késleltetése minimalizálja azt az időt, amely a jelek áthaladásához szükséges, javítva a rendszer általános reakcióképességét és teljesítményét az időérzékeny alkalmazásokban.

Alacsony energiafogyasztás

A hatékonysághoz tervezték, az EPM3064ATC44-10 3,3 V-os tápfeszültségen működik, ami elősegíti a részét képező rendszer általános energiafogyasztásának csökkentésében.Ez a szolgáltatás hasznos a hordozható és az akkumulátorral működtetett eszközökön, ahol energiahatékonyság szükséges.

Átprogramozhatóság és rugalmasság

Ennek a CPLD -nek az átprogramozható jellege lehetővé teszi a többszörös iterációkat és frissítéseket a tervezési szakaszban és a telepítés után, támogatva a folyamatos fejlesztést és a technológiai igények megváltoztatásához való alkalmazkodást anélkül, hogy teljes hardver újratervezést igényelne.

Széles interfészi képességek

A 34 I/O csapokkal az EPM3064ATC44-10 támogatja a kiterjedt interfészi lehetőségeket, megkönnyítve a kapcsolatot más digitális alkatrészek széles skálájával.Ez a rugalmasság kiválóan alkalmas olyan összetett rendszerekre, amelyek számos kapcsolatot igényelnek a különféle típusú eszközök között.

Megbízhatóság és hosszú élettartam

Robusztus, nem felejtő, flash-alapú architektúrával épített CPLD fenntartja a program integritását és funkcionalitását az idő múlásával, biztosítva a következetes teljesítményt és megbízhatóságot még gyakori teljesítményciklusokkal vagy kemény működési körülmények között is.

Zökkenőmentes integráció a meglévő logikai eszközökkel

Az EPM3064ATC44-10 könnyen cserélheti több régebbi logikai eszközt, például pálákat és galákat, csökkentve a rendszer bonyolultságát és fokozva a hatékonyságot.Ez a képesség ideális választássá teszi a meglévő rendszerek frissítését vagy több funkció egyetlen eszközre történő konszolidálását.

Széles üzemi hőmérsékleti tartomány

Kereskedelmi alkalmazásokhoz alkalmas, ez az eszköz megbízhatóan működik 0 ° C és 70 ° C hőmérsékleti tartományban.Ez a robusztusság lehetővé teszi a telepítést különféle környezetekben, az irodai környezettől az ipari helyekig, a teljesítmény lebomlása nélkül.

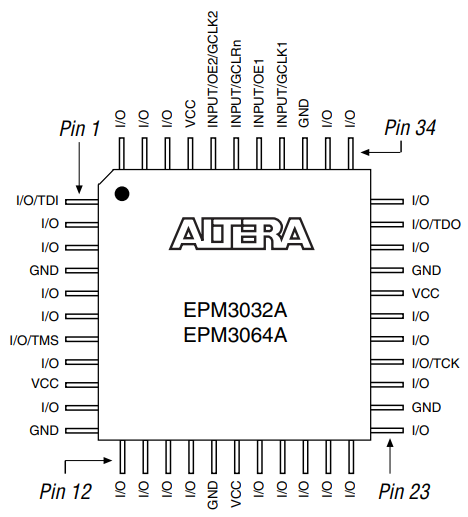

EPM3064ATC44-10 csomag PIN-OUT diagram

Az EPM3064ATC44-10 csomag-ki-kilement-diagram az eszköz csapjainak fizikai elrendezését képviseli.Részleteket tartalmaz a PIN-kódok funkcióiról és hozzárendeléseiről a 44 tűs csomagban.Minden csapot a kijelölt funkcionalitással, például I/O (bemeneti/kimenet), tápegység (VCC), föld (GND) vagy specifikus operatív jelek, például a TDI, a TDO, a TMS és a TCK címkével látják el, amelyeket a JTAG -hoz használnakProgramozás és hibakeresés.A diagram a chip felülről lefelé néző nézetet használ, egyértelmű jelzésekkel a PIN-kódoláshoz, hogy segítsen a PIN-pozíciók azonosításában a fizikai csomaghoz viszonyítva.

A PIN -hozzárendelések több I/O csapot tartalmaznak, amelyek rugalmasságot kínálnak az eszköznek az áramkör más alkatrészeivel való összekapcsolásához.A specifikus csapok, például a bemeneti/GCLK és a bemeneti/OE kiemelik, megmutatják kettős célú szerepüket az órajelek biztosításában vagy az általános bemeneti csapokként való működésben.Ezek a multifunkcionális csapok kiválóan alkalmasak az eszköz használatának optimalizálására a programozható logikai alkalmazásokban.A diagram azonosítja a csomagban elosztott energiát és földi csapokat is, biztosítva a megbízható energiaellátást és a jel integritását.Az 1. érintkező sarokjelzővel az ábra az összeszerelés során segíti a chip megfelelő irányítását, és csökkenti a hibák kockázatát.

EPM3064ATC44-10 gyártó

Az Altera híres volt az FPGA és a CPLD termékcsaládjairól, például a Max és a Stratix sorozatról.Az EPM3064ATC44-10, a Max 3000A sorozat része, az Altera egyik népszerű CPLD-je volt.Az akvizíció utáni Intel az FPGA technológiájának előmozdítására összpontosított, integrálva azt a Xeon processzorokkal az AI és az adatfeldolgozás feladatainak.Az Intel FPGA felállítása most magában foglalja az Agilex és a Stratix 10 sorozatot, az 5G és a Cloud Computing igényeinek kielégítését.Az Intel néhány régebbi Altera terméket abbahagyott, mint például az EPM3064ATC44-10 az újabb technológiákba való áttérés részeként.Az Intel továbbra is vezet a programozható logikában, hangsúlyozva az AI gyorsulást és az újrakonfigurálható számítástechnikát az Oneapi és az FPGA kártyák innovációival.

Következtetés

Az EPM3064ATC44-10 kiváló választás a digitális eszközök létrehozására vagy fejlesztésére.Gyors, hatékony, és képes kapcsolódni sok más alkatrészhez, így hasznos lehet a különféle elektronikus alkalmazásokhoz.Ez az útmutató lefedte főbb tulajdonságait, hogyan lehet felhasználni a különböző eszközökön, és annak előnyei, megmutatva, hogy ez hogyan segíthet fejlettebb és megbízhatóbb elektronikus rendszerek előállításában.Függetlenül attól, hogy frissíti a régi berendezéseket, akár valami újat épít, az EPM3064ATC44-10 kulcsfontosságú rész, amely segít mindent jobban működni.

Adatlap PDF

EPM3064ATC44-10 adatlapok:

Max 3000A Device Family Data Sheet.pdf
