EPF10K30ATC144-1 FPGA: Jellemzők, alkalmazások, programozás és alternatívák magyarázata

Ez az útmutató az EPF10K30ATC144-1-ről szól, egyfajta FPGA chipről.Elmagyarázza, mi a chip, hogyan működik, és hol lehet használni.Megtanulhatja főbb tulajdonságait, például a beépített memóriát, a rugalmas logikai blokkokat és a támogatást mind a 3.3 V, mind az 5V rendszerek számára.Ez azt is megmutatja, hogyan lehet a chipet olyan projektekben használni, mint audio/video rendszerek, ipari gépek és orvostechnikai eszközök.Ez magában foglalja a lépésről lépésre történő beállítási utasításokat, az alkatrész-összehasonlításokat és a tervezési eszközöket, amelyek segítenek megérteni és dolgozni az FPGA-val.

Katalógus

Mi az EPF10K30ATC144-1?

A EPF10K30ATC144-1 a Flex10K FPGA család tagja, amelynek célja a beágyazott, programozható logika biztosítása, mérsékelt bonyolultsággal és nagy rugalmassággal.A 0,3 mikron CMOS SRAM technológiával épített eszköz körülbelül 30 000 felhasználható kapukat támogat, és 1728 logikai elemet tartalmaz, amelyek logikai tömb blokkokba (LABS) szerveznek.3,3 V -on működik.A Sebesség Grade –1 verzió viszonylag gyors működést kínál, a magfrekvenciák körülbelül 166 MHz -ig.Az eszköz integrálja a beágyazott tömbblokkokat (EAB) az on-chip memóriához, amelyek javítják az adatkezelési és vezérlési műveleteket a beágyazott mintákban.Az ipari ellenőrzésben, a kommunikációban és a beágyazott rendszerekben széles körben használják, és programozható megoldást kínálnak, erős I/O támogatással és elegendő logikai kapacitással a középső szintű alkalmazások széles skálájához.A Flex10K család volt az egyik első FPGA vonal, amely kombinálta az SRAM-alapú logikát és a beágyazott RAM-blokkokat, és 10K-tól több mint 200K rendszerkapu méretezhető lehetőségeit biztosítva.A TTL-kompatibilis I/OS és a beágyazott memóriablokkokkal a Flex10K eszközök a logikai sűrűség, az integráció és a teljesítmény kiegyensúlyozott kombinációját kínálják a régebbi tervezési ökoszisztémákhoz.

EPF10K30ATC144-1-et keres?Vegye fel velünk a kapcsolatot, hogy ellenőrizze az aktuális készleteket, az átfutási időt és az árakat.

EPF10K30ATC144-1 CAD modellek

EPF10K30ATC144-1 szimbólum

EPF10K30ATC144-1 lábnyom

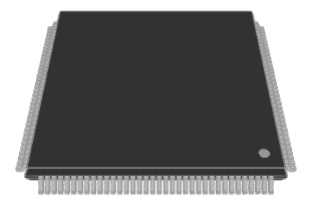

EPF10K30ATC144-1 3D modell

EPF10K30ATC144-1 Jellemzők

• Nagy sűrűségű építészet

Az EPF10K30ATC144-1-et az Altera Flex 10K architektúrájával építették, amely akár 69 000 rendszerkapit és 1 728 logikai elemet (LES) kínál.Ezek a logikai elemek építőelemekként szolgálnak a logikai funkciók és a digitális tervek megvalósításához.Ez a nagy logikai sűrűség támogatja a mérsékelten összetett digitális rendszereket, például az állami gépeket, a kis processzorokat és a vezérlő logikát egyetlen chipen.

• Beágyazott tömb blokkok (EAB)

Ez az eszköz több beágyazott tömb blokkot tartalmaz, körülbelül 12,3 kilobit RAM -ot biztosítva.Minden EAB 2 048 bitet kínál, amelyek RAM-ként vagy ROM-ként konfigurálhatók, és a bitszélességet 256-ig tartják. Ezek a blokkok lehetővé teszik a gyors és rugalmas memóriaintegrációt az FPGA-ban, anélkül, hogy logikai elemeket fogyasztanának, és ideálisak a pufferoláshoz, a keresési táblákhoz és a kis adattároláshoz a chipen belül.

• Újrakonfigurálható SRAM-alapú logika

Az EPF10K30ATC144-1 az SRAM technológiát használja a programozható logikájához.Ez azt jelenti, hogy korlátlan számú alkalommal átprogramozható, ami értékes a prototípus készítése és a rendszerfrissítések során.A végső telepítés előtt többször tesztelheti, módosíthatja és ellenőrizheti azok áramköri funkcionalitását.

• 3,3 V -os mag működése 5 V -os toleráns I/O -val

Ez az FPGA 3,3 V-os ellátással működik a belső logikához, de támogatja az 5 V-os toleráns I/O csapokat.Ez a kettős feszültségű kompatibilitás biztosítja, hogy az eszköz biztonságosan kapcsolatba léphessen a Legacy 5V komponensekkel, miközben fenntartja a modern alacsony feszültségű energiahatékonyságot az alapfunkciók számára.Egyszerűsíti a vegyes feszültségrendszer-terveket anélkül, hogy szintű váltókra lenne szükség.

• Nagysebességű óra

Az eszköz 166,67 MHz-ig támogatja a működési frekvenciákat, lehetővé téve a gyors adatfeldolgozást és a jelkezelést időkritikus alkalmazásokban.Ez a magas maximális frekvencia az EPF10K30ATC144-1-et alkalmassá teszi nagysebességű vezérlő rendszerekhez, kommunikációhoz és beágyazott számítási feladatokhoz.

• Alacsony teljesítményű készenléti mód

Az FPGA alacsony statikus energiafogyasztással rendelkezik, a készenléti árammal általában kevesebb, mint 0,5 Ma.Ez lehetővé teszi az eszköz használatát energiaérzékeny alkalmazásokban, ahol az alapjárati teljesítményt minimalizálni kell, például hordozható műszereket vagy energiatakarékos módokkal rendelkező rendszereket.

• Kereskedelmi hőmérsékleti tartomány

0 ° C -tól +70 ° C -os hőmérsékleti tartományban van besorolva, amely a szokásos kereskedelmi környezetet illeszti.Ez biztosítja a megbízható működést tipikus beltéri körülmények között anélkül, hogy ipari minőségű hőmérsékleti előírásokra lenne szükség.

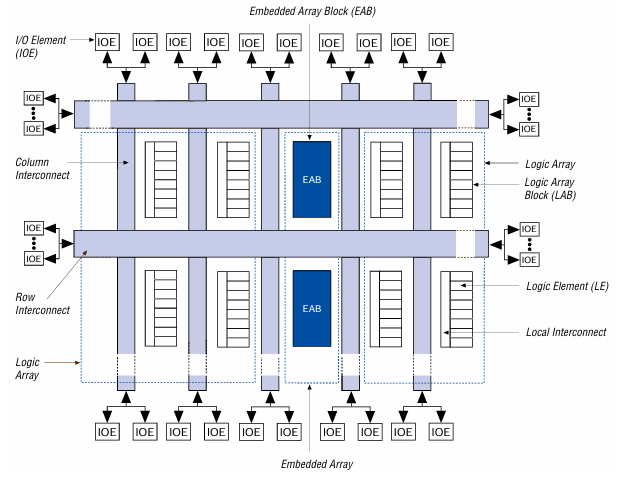

Flex 10K eszközblokkdiagram

A diagram a Flex 10K FPGA eszköz, különösen az EPF10K30ATC144-1 belső architektúráját képviseli.Az eszköz középpontjában a beágyazott tömb található, amely két elsődleges alkatrésztípusból áll: logikai tömb blokkok (laboratóriumok) és beágyazott tömb blokkok (EAB).A laboratóriumok több logikai elemből (LES) állnak, amelyek az általános célú logikai funkciókat kezelik.Mindegyik LE egy helyi összekapcsoláson keresztül van csatlakoztatva, lehetővé téve a logika rugalmas megvalósítását a laboratóriumban.

A laboratóriumokat körülvevő beágyazott tömb blokkok (EAB), sötétkéken láthatók.Ezek olyan nagy sűrűségű memóriablokkok, amelyeket olyan funkciókhoz használnak, mint a RAM vagy a ROM, lehetővé téve a beágyazott adatfeldolgozást vagy pufferolást közvetlenül az FPGA szövetben.Az oszlop és a sor összekapcsolása lehetővé teszi a laboratóriumok, EAB -k és I/O elemek (IOE) közötti kommunikációt, amely a chip kerülete körül helyezkedik el.Ezek az összekapcsolások támogatják a komplex útválasztási útvonalakat, és fontosak az adatok áramlásához a különböző logikai szakaszokon.

Mindegyik IOE összekapcsolja a belső logikát a külső csapokkal, lehetővé téve az eszköznek, hogy kapcsolatba lépjen más rendszerkomponensekkel.A szerkezet moduláris és szimmetrikus, hatékony elrendezést kínál az útválasztáshoz és a méretezhetőséghez.Az EPF10K30ATC144-1-ben ez az elrendezés lehetővé teszi a programozható logika és a beágyazott memória kiegyensúlyozott keverékét, ideális a közepes komplexitású digitális rendszerekhez, amelyek gyors adatkezelést és rugalmas logikai konfigurációt igényelnek.

EPF10K30ATC144-1 specifikációk

Beír	Paraméter
Gyártó	Altera/intel
Sorozat	Flex-10ka®
Csomagolás	Tömeg
Alkatrész állapota	Aktív
Labs/CLB -k száma	216
I/O száma	102
Feszültség - ellátás	3V ~ 3,6 V
Szerkesztési típus	Felszíni
Üzemi hőmérséklet	0 ° C ~ 70 ° C (TA)
Csomag / tok	144-LQFP
Beszállító eszköz csomag	144-TQFP (20x20)
Alaptermék száma	EPF10K30

EPF10K30ATC144-1 alkalmazások

Digitális audio / videofeldolgozás

Az EPF10K30ATC144-1 az audio- és videofeldolgozási feladatokhoz jól illeszkedik beágyazott tömb blokkjai (EAB) miatt, amelyek a Chip RAM-ot biztosítják.Ez a szolgáltatás lehetővé teszi a pufferolást, az ideiglenes tárolást és az adatok manipulációját közvetlenül az FPGA -n belül.Sokan gyakran használják ezt az FPGA -t az audio stream dekódolás, a pixel manipuláció vagy a digitális videofelület időzítésének kezelésére.Mérsékelt logikai kapacitása és az I/O rugalmasság lehetővé teszi a kodekekkel, az időzítővezérlőkkel és a szinkronizálási logikával való integrációt a multimédiás rendszerekben.

Ipari vezérlőrendszerek

Az ipari automatizálás során az EPF10K30ATC144-1 központi vezérlő vagy intelligens I/O felületként szolgálhat.Programozható logikája támogatja az állami gépek, az érzékelő interfészek, az adatgyűjtés és a soros kommunikációs protokollok, például az SPI vagy az RS-485 megvalósítását.A chip RAM és a nagy I/O szám rendelkezésre állása alkalmassá teszi a több vezérlőjel kezelésére a programozható logikai vezérlőkben (PLC-k), a motoros meghajtókban vagy a robot alrendszerekben.

Orvosi berendezések

Az orvostechnikai eszközök pontos, újrakonfigurálható logikát igényelnek a speciális adatáramok kezeléséhez.Ez az FPGA felhasználható az analóg érzékelő bemenetek jelkondicionálására, szűrésére és feldolgozására olyan alkalmazásokban, mint az EKG, az ultrahang vagy a képalkotó rendszerek.A kiszámítható késés és a rugalmas programozás ideálissá teszi a védett algoritmusok vagy az adatok előfeldolgozási lépéseinek integrálását a további mikrovezérlő vagy a DSP kezelése előtt.

Autóipari és repülőgép -elektronika

Az autóipari műszerfalak, avionikák és repülőgép-vezérlő egységekben az EPF10K30ATC144-1-et általában az érzékelők interfészekhez, a diagnosztika kezelésére vagy a kommunikációs protokollok megvalósításához használták.Átprogramozható jellege lehetővé tette a logika utáni telepítés vagy a rendszer validálása során.A rész I/O rugalmassága miatt képes áthidalni a régi buszok és a modern kommunikációs rendszerek között, miközben fenntartja a stabilitást a robusztus környezetben.

Kommunikációs és hálózati rendszerek

Az egyéni soros protokollok és az adatszűrési logika megvalósításának képességének köszönhetően az EPF10K30ATC144-1 felhasználást talált a Legacy Telecom Systems és a Hálózati Backplanes-ban.Beágyazott RAM támogatja a pufferolást és a csomag fejléc -elemzését, míg a logikai blokkok végrehajthatják a kapcsolási szabályokat vagy a paritásellenőrzéseket.Ragasztó logikai elemként működött, segítve a processzorok, a kapcsolók és a jelútok integrálását a kommunikációs infrastruktúrában.

EPF10K30ATC144-1 Hasonló részek

• EPF10K30AQI208-3

Az EPF10K30AQI208-3 az EPF10K30ATC144-1 erős alternatívája, ugyanazt a logikai elemszámot (1728 LES) és a beágyazott memóriát (~ 12,3 kbit) kínálva, de egy nagyobb 208 PIN QFP csomaggal.Ez növeli a rendelkezésre álló I/O csapok számát 147 -re, így ideális az alkalmazásokhoz, amelyek több külső kapcsolatot igényelnek.Ipari minőségű –3 sebességű besorolással megbízhatóan teljesít a szélesebb hőmérsékleti tartományban –40 ° C- +85 ° C között.Ez lehetővé teszi a telekommunikáció, a vezérlőrendszerek és a robusztus ipari létesítmények robusztus környezetének.A meghosszabbított I/O és működési tartománya gyakorlati frissítést készít a 144-pólusú TQFP konfiguráció kibővítő tervek számára.

• EPF10K30AQI240-3

Az EPF10K30AQI240-3 egy másik kompatibilis FPGA a Flex 10K családban, magasabb I/O sűrűséggel 240 tűs QFP csomaggal és 189 I/O csapokkal.Az ATC144-1-hez hasonlóan, 1728 logikai elemet és 12,3 kbit beágyazott RAM-ot tart fenn.A –3 sebességes fokozat biztosítja az ipari hőmérsékleten a következetes teljesítményt, ezáltal megbízható választást jelent a széles környezeti ingadozású rendszerek számára.Jól alkalmas nagyszámú alkalmazásokra, például komplex vezérlőpanelekre, beágyazott videórendszerekre és a Legacy Computing interfészekre.

• EPF10K30AQC240-3

Az EPF10K30AQC240-3 szintén 189 I/O csapot biztosít egy 240-pólusú QFP-elrendezésben, és fenntartja az 1728 LES alapvető architektúráját és ~ 12 kbit On-chip RAM-ot.Noha most elavultnak nevezik, továbbra is életképes csere van olyan rendszerekben, ahol a 240-pólusú QFP mechanikus lábnyomára és jelsávra van szükség.Funkcionálisan megegyezik az AQI240-3-tal, de általában kereskedelmi hőmérsékleti alkalmazásokban használják.Ez a rész értékes a régi hardverkarbantartás szempontjából, különösen akkor, ha a 240-pólusú elrendezéssel történő beépítésű mechanikus kompatibilitásra szükség van, és az új tervek beszerzése nem megvalósítható.

EPF10K30ATC144-1 programozási lépések

1. Készítse el és állítsa össze a formatervezést

Kezdje úgy, hogy a digitális logikát olyan HDL -rel, mint a VHDL vagy a Verilog segítségével tervezi.Használjon olyan szoftver eszközöket, mint az Altera Quartus II vagy a Max+Plus II a projekt felépítéséhez.Miután a terv befejeződött, fordítsa be a programozási fájlok előállításához.Kapsz egy .sof fájlt az SRAM-alapú JTAG konfigurációhoz és egy .POF fájlt, ha soros EEPROM-ot szeretne programozni a bekapcsoláshoz.

2. Válassza ki a konfigurációs módszert

Az EPF10K30ATC144-1 konfigurálásának két fő módja van.Az ideiglenes programozáshoz a tesztelés vagy fejlesztés során használja a JTAG konfigurációt a .sof fájl segítségével.A rendszer indításakor állandó vagy automatikus konfigurációhoz használja a passzív soros módszert a .pof fájl betöltésével egy külső EEPROM -ba (például az EPC2).

3. Csatlakoztassa és programozza az eszközt

JTAG használatakor csatlakoztassa a programozási kábelt (például USB-Blaster) a JTAG fejléchez.Nyissa meg a Quartus programozót, töltse be a .sof fájlt, és programozza közvetlenül az eszközt.A passzív sorozathoz csatlakoztassa az EEPROM -ot az FPGA -hoz, és használja a kvartust a .pof fájl programozásához az EEPROM -ba.A bekapcsoláskor az EEPROM elküldi a bitream-t az FPGA-nak.

4. Újraprogramozza, ha szükséges

Az EPF10K30ATC144-1 bármikor átprogramozható a JTAG segítségével.Frissítheti az EEPROM tartalmat az indítási konfiguráció megváltoztatásához is.Ez hasznos a terepi frissítésekhez vagy a tervezési fejlesztésekhez.

5. Ellenőrizze a programozási sikert

A programozás után ellenőrizze az FPGA állapotcsapjait (Nstatus és Conf_Done) a sikeres konfiguráció megerősítéséhez.Futtathat funkcionális teszteket is, vagy olyan hibakeresési eszközöket is használhat, mint a SignalTAP, hogy a logika a tervezett módon működik.

EPF10K30ATC144-1 előnyök

• Magas integráció a beágyazott RAM -mal

Az EPF10K30ATC144-1 mintegy 30 000 rendszerkapu és 1 728 logikai elem integrálódik, mintegy 12 kbit beágyazott RAM-mal.Ezek a beágyazott tömbblokkok (EAB) gyorsabb és kiszámíthatóbb memóriaműveleteket tesznek lehetővé az elosztott RAM -hoz képest.Ez elősegíti a logikai tervezés egyszerűsítését, különösen olyan alkalmazásokban, amelyek pufferelést, keresési táblákat vagy kis adattárolást igényelnek, javítva mind a teljesítmény, mind az erőforrás -felhasználást.

• Vegyes feszültség-kompatibilitás

Ennek az eszköznek az egyik erős előnye, hogy képes 3,3 V-os ellátással működni, miközben támogatja az 5 V-os toleráns I/OS-t.Ez a Multivolt ™ I/O szolgáltatás rugalmasvá teszi az FPGA -t olyan rendszerekbe történő integrációhoz, amelyek mind a Legacy 5V logikát, mind a modern 3.3 V -os komponenseket használják.Hasznos az ipari vagy kommunikációs rendszerekben, ahol a feszültségszintek alrendszerekenként változnak.

• Könnyű újrakonfiguráció

Mivel az SRAM technológiát használja, az EPF10K30ATC144-1 könnyen átprogramozható JTAG vagy passzív soros módszerekkel.Frissítheti a logikai funkciókat a mezőben vagy a fejlesztés során a chip cseréje nélkül.Ez csökkenti a költségeket, és lehetővé teszi a jövőbeni frissítéseket vagy hibajavításokat a telepítés után.

• Beépített JTAG és gyors fejlesztés

Az eszköz magában foglalja a beépített JTAG-támogatást, lehetővé téve a határ-letapogatási tesztelést és a rendszeren belüli programozást.Ez értékes a gyártási tesztekhez és a hibakereséshez.Ezenkívül, összehasonlítva a hagyományos ASIC fejlődéssel, ennek az FPGA-nak a felhasználása nagymértékben csökkenti a tervezési átfordítási időt, így ideális a gyors prototípus készítéséhez és a kis- és közepes termelési futásokhoz.

• Hatékony útválasztási és teljesítmény -architektúra

Az eszközben használt Flex 10K architektúra magában foglalja a FastTrack® útválasztást, a számtani logika láncát, valamint az órásfákat, amelyek biztosítják a kiszámítható időzítést és a hatékony teljesítményt.A –1 sebességminőséggel a chip akár 166 MHz-ig is képes működni, ami számos középtávú alkalmazáshoz, például jelvezérléshez, adatkezeléshez és protokoll interfészekhez is alkalmas.

EPF10K30ATC144-1 Csomagolási méretek

• Csomagtípus: TQFP -144 (vékony quad lapos csomag, 144 csap)

• Felszerelés: Felszíni szerelés

• Testméret: 20 mm × 20 mm (beleértve a vezetékeket is)

• Csapszeg: 0,80 mm (távolság a tűközpontok között)

• Testhossz (A vezetékek kivételével): 12.00 mm (névleges)

• Testszélesség (A vezetékek kivételével): 12.00 mm (névleges)

• Általános vastagság: 1,20 mm -ig

• Test vastagsága: Körülbelül 0,95 mm

• Ólomhossz: 0,45 mm - 0,75 mm

• Ólomszélesség: 0,30 mm - 0,45 mm

• Ülőhelyi magasság (A1): 0,05 mm - 0,15 mm

EPF10K30ATC144-1 gyártó

Az EPF10K30ATC144-1-et gyártja Altera , úttörő a programozható logikai eszközökben és a Flex 10K FPGA sorozat eredeti fejlesztője.Az 1983-ban alapított Altera vezetővé vált a terepi programozható kapu tömb (FPGA) innovációjában, bemutatva az iparág legkorábbi és legszélesebb körben alkalmazott programozható logikai megoldásait.2015 -ben az Altera -t megszerezte Intell Vállalat, amely továbbra is támogatta és integrálja az Altera FPGA termékvonalait a Programozható Solutions Group (PSG) alatt.Noha az Altera-t 2024-ben újraindították, mint különálló Intel leányvállalat, az EPF10K30ATC144-1 továbbra is egy örökölt FPGA, amely tükrözi az Altera eredeti mérnöki és gyártási kiválóságát.

Következtetés

Az EPF10K30ATC144-1 hasznos és rugalmas FPGA chip, jó memóriával, erős logikai funkciókkal, valamint az új és a régi rendszerekkel való együttműködés képességével.Bármikor átprogramozhatja, ami nagyszerűvé teszi a teszteléshez és a frissítésekhez.Könnyű összekapcsolni és sokféle elektronikában jól működik, a gyári gépektől a hálózati eszközökig.Annak ellenére, hogy ez egy régebbi rész, sok olyan projektben is segít, ahol megbízható és átprogramozható chipsre van szükség.

Adatlap PDF

EPF10K30ATC144-1 adatlapok:

Flex 10k.pdf
