EEPROM vs Flash: melyik memóriatípust érdemes használni

Gyakran találkozik különböző típusú memóriákkal, amikor elektronikus eszközökkel dolgozik, és ezek különbségének megértése segíthet jobb döntések meghozatalában.Az EEPROM és a Flash memória egyaránt adattárolásra szolgál áram nélkül, de eltérő módon kezelik az adatokat.Az egyik a kis és precíz frissítésekre összpontosít, míg a másik nagyobb tárhelyre és gyakori használatra készült.Ha ismeri mindegyik működését és elhelyezkedését, akkor könnyebben kiválaszthatja az igényeinek megfelelő opciót.

Katalógus

1. ábra: EEPROM vs Flash memória

Mi az EEPROM

Az EEPROM vagy elektromosan törölhető programozható csak olvasható memória egy olyan típusú memória, amely akkor is tárol adatokat, ha áramszünet van.Elektronikus rendszerekben használják, ahol bizonyos információknak a készülék kikapcsolása után is rendelkezésre kell állniuk.

Az EEPROM-ban lévő adatok elektromos jelek segítségével írhatók, törölhetők és frissíthetők, a változtatások közvetlenül az adott adathelyekre vonatkoznak a teljes memória helyett.Ez lehetővé teszi kis mennyiségű adat módosítását anélkül, hogy a többi tárolt információra hatással lenne, így alkalmas olyan esetekre, amikor frissítésre van szükség, de nem történik gyakran.

Az EEPROM általában a konfigurációs beállítások, a kalibrációs adatok és a rendszerparaméterek tárolására szolgál.Ezeknek az értékeknek pontosnak és hozzáférhetőnek kell maradniuk, amikor az eszköz be van kapcsolva, biztosítva a folyamatos működést a különböző felhasználási területeken.

Mi az a Flash memória

A flash memória egy olyan nem felejtő memória, amelyet nagyobb mennyiségű adat tárolására terveztek, miközben ezeket az adatokat akkor is megőrzik, ha a tápellátás megszűnik.Széles körben használják a modern elektronikai eszközökben, ahol megbízható és nagy kapacitású tárolásra van szükség.

Ez a fajta memória általában megtalálható USB-meghajtókban, szilárdtestalapú meghajtókban, okostelefonokban, memóriakártyákban és más digitális rendszerekben.Szerkezete lehetővé teszi az adatok csoportosított szekciókban való tárolását, nem pedig egyedi egységekként, ami hatékonyabbá teszi nagy mennyiségű adat kezelését.

A flash memória blokk szintű adatkezeléssel működik, ahol az adatok rögzítése és törlése fix méretű blokkokban történik, nem egyedi bájtokban.Ez a megközelítés támogatja a nagyobb tárolási sűrűséget, és alkalmassá teszi olyan alkalmazásokhoz, amelyek gyakori adattárolást és -visszakeresést igényelnek a mindennapi elektronikus eszközökben.

Hogyan működik az EEPROM és a Flash memória

Mind az EEPROM, mind a Flash memória az elektromos töltés szabályozásával tárolja az adatokat egy lebegő kapunak nevezett szerkezeten belül.Ennek a töltésnek a megléte vagy hiánya határozza meg, hogy egy bit értéke 0 vagy 1. Az adatok írása úgy történik, hogy feszültséget adnak az elektronoknak a lebegő kapuba, míg a törlés eltávolítja a tárolt töltést a cella alaphelyzetbe állításához.

Az EEPROM működési elve

2. ábra. Az EEPROM működési elve

Az EEPROM úgy működik, hogy lehetővé teszi az elektromos változtatások alkalmazását az egyes memóriacellákon.Minden cella önállóan írható vagy törölhető a lebegő kapujában tárolt töltés beállításával.Ez azt jelenti, hogy csak a szükséges adathely frissül, a többi tárolt adat változatlan marad.

Ez a vezérlési szint alkalmassá teszi az EEPROM-ot olyan helyzetekre, amikor kis mennyiségű adatot óvatosan kell módosítani.Mivel a változtatások nagyon finom szinten történnek, a folyamat pontosabb, ami támogatja a memóriában tárolt meghatározott értékek megbízható frissítését.

A flash memória működési elve

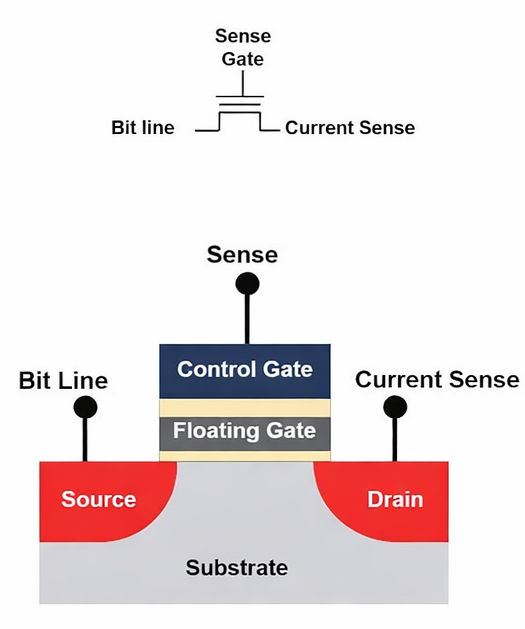

3. ábra. A Flash memória működési elve

A flash memória hasonló lebegő kapuszerkezetet használ, de az adatokat csoportosított szakaszokban kezeli, nem pedig egyes cellákat.Az új adatok írása előtt egy teljes memóriablokkot kell törölni.Ez a folyamat egyszerre törli a blokk összes celláját, még akkor is, ha csak egy kis részét kell frissíteni.

Ennek a megközelítésnek köszönhetően a Flash memória hatékonyabb, ha nagy mennyiségű adattal dolgozik.Kisebb változtatásokhoz azonban kevésbé rugalmas, mivel egyetlen érték módosítása nagyobb szakasz átírását teheti szükségessé.Ez a viselkedés befolyásolja a teljesítményét a különböző alkalmazásokban, különösen azokban, amelyek gyakori vagy nagy mennyiségű adattárolást igényelnek.

EEPROM vs Flash memória összehasonlítása

EEPROM	Flash memória
Bájtszinten törli és írja az adatokat, lehetővé téve a közvetlen frissítéseket bizonyos helyekre	Az írás előtt blokkokban törli az adatokat, egyszerre érintve a memóriacellák egy csoportját
Gyorsabb kis frissítések esetén, mivel csak a kiválasztott bájtok módosulnak	Kisebb frissítéseknél lassabb a blokktörlési követelmény miatt, de hatékony nagy adatátvitelnél
Általában stabil és konzisztens kis adathozzáféréshez	Nagy adatblokkok gyors olvasására optimalizálva
Korlátozott kapacitás, általában kis adattárolásra használják	Nagy kapacitás, nagy mennyiségű adat tárolására alkalmas
Normál körülmények között hosszú ideig megbízhatóan megőrzi a tárolt adatokat	Hosszú adatmegőrzést is kínál, optimalizálva a nagyméretű tárolórendszerekhez
Nagy tartósság az ismételt bájtszintű frissítésekhez korlátozott memóriaméreten belül	Nagy általános tartósság, amelyet a memóriablokkokon keresztüli kopásszint-kiegyenlítés támogatja
Magasabb költség az alacsonyabb tárolási sűrűség miatt	Alacsonyabb költség a nagyobb sűrűségnek és a méretezhető tárolásnak köszönhetően
Gyakran használ soros interfészt, például I2C-t vagy SPI-t a kommunikációhoz	Az interfészek szélesebb skáláját használja, beleértve a párhuzamos és a soros interfészt is, a tervezéstől függően
Konfigurációs adatok, kalibrációs értékek és rendszerparaméterek tárolására szolgál	Használható tömegtároló eszközökben, például SSD-kben, USB-meghajtókban és beágyazott tárolókban
Rendkívül rugalmas kis és pontos adatmódosításokhoz	Kevésbé rugalmas kis frissítésekhez, de hatékony tömeges adatkezeléshez

Az EEPROM és a Flash előnyei és hátrányai

Írja be	Előnyök	Korlátozások
EEPROM	Lehetővé teszi pontos bájt szintű frissítések	Korlátozott tárolási kapacitás
	Támogatja megbízható kis adatmódosítás	Magasabb bitenkénti költség
	Igen nem igényel blokktörlést az írás előtt	Lassabban nagy adatírásokhoz
	Stabil adatmegőrzés a kritikus értékekhez	Korlátozott cellánként írjon kitartást
	Alkalmas alacsony frekvenciájú frissítésekhez	Nem hatékony tömeges adattároláshoz
Flash	Támogatja nagy tárolókapacitás	Megköveteli blokk törlése írás előtt
	Lejjebb bitenkénti költség	Kevesebbet rugalmas a kis adatmódosításokhoz
	Gyors olvasási teljesítmény nagy adatok esetén	Lassabban kis frissítésekhez
	Magas adatsűrűség	Teljesítmény gyakori kis írások érintik
	Kopáskiegyenlítő meghosszabbítja az élettartamot	Megköveteli komplex memóriakezelés
	Alkalmas a gyakori adattároláshoz	Érzékeny ismételt törlési ciklusokhoz
	Méretezhető és kompakt tároló kialakítás	Kockázat adatproblémák az áramkimaradás írás közben

EEPROM és Flash memória alkalmazásai

Az EEPROM-ot és a Flash memóriát az elektronikus rendszerekben az adatok tárolásának és frissítésének módja alapján használják, az EEPROM kisméretű és pontos adatokat kezel, míg a Flash memória nagyobb tárolást és gyakori adathasználatot támogat.

Az EEPROM alkalmazásai

4. ábra EEPROM alkalmazások

Az EEPROM-ot széles körben használják beágyazott rendszerekben és vezérlés alapú eszközökben, ahol a kicsi, de kritikus adatokat megbízhatóan kell tárolni.Általában megtalálható a mikrokontroller alapú rendszerekben, amelyek kezelik az eszközbeállításokat, a kalibrációs értékeket és a működési paramétereket.Ide tartoznak az ipari berendezések, az intelligens mérők és az egészségügyi eszközök, ahol a tárolt értékeknek idővel pontosnak kell maradniuk.

A fogyasztói elektronikában és egyéb berendezésekben, például televíziókban, mosógépekben és hűtőszekrényekben is használják a rendszerkonfigurációk és a felhasználó által meghatározott beállítások tárolására.A hordható és perifériás eszközökben az EEPROM segít megőrizni a megfelelő működéshez szükséges alapvető adatokat, különösen azokban a rendszerekben, amelyek folyamatos működést igényelnek a tápellátás ciklusát követően.

Flash memória alkalmazásai

5. ábra Flash memória alkalmazások

A flash memóriát olyan rendszerekben használják, amelyek nagy tárolókapacitást és gyakori adathozzáférést igényelnek.Általában tárolóeszközökben, például USB-meghajtókban, szilárdtestalapú meghajtókban, memóriakártyákban és okostelefonokban használják, ahol operációs rendszereket, alkalmazásokat és felhasználói adatokat tárol.

Beágyazott rendszerekben is használják firmware és alkalmazáskód tárolására, különösen olyan eszközökben, amelyek megbízható és méretezhető tárhelyet igényelnek.A flash memória megtalálható laptopokban, szerverekben és hibrid tárolórendszerekben, ahol támogatja a gyors adathozzáférést és a nagy adatmennyiségek hatékony kezelését.

Hogyan válasszunk az EEPROM és a flash memória között

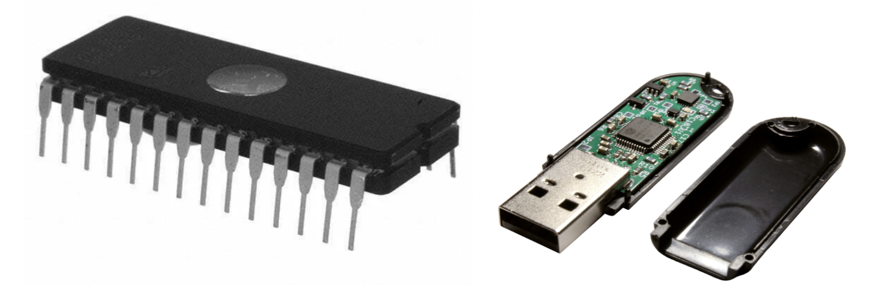

6. ábra. Példák az EEPROM-ra és a Flash-eszközre

Az EEPROM és a Flash memória közötti választásnál a döntés egyszerűsíthető a költségvetés és a felhasználási eset alapján.Ha a költségvetés rugalmasabb, és a rendszer gyakran igényel, kis adatfrissítések, például konfigurációs beállítások, kalibrációs adatok vagy paraméterek, EEPROM bájt szintű írási képessége és nagyobb írási tartóssága miatt a jobb megoldás.Ha a költségvetés korlátozott, vagy a tervezésnek nagyobb adatmennyiséget kell tárolnia például firmware vagy naplók, Flash memória alkalmasabb, mert nagyobb sűrűséget és alacsonyabb bitköltséget biztosít.

A gyakorlati tervezésnél vegye figyelembe az írási sebességet, a törlési módot (byte vs. blokk), az energiafogyasztást és a rendszer összetettségét is.Az EEPROM könnyebben kezelhető apró frissítések, míg a Flash hatékonyabb a tömeges tárolás és ritkább írások.

Következtetés

Az EEPROM és a Flash memória áram nélkül tárolja az adatokat, de különböző feladatokra tervezték.Az EEPROM jól működik kisméretű, pontos frissítéseknél, míg a Flash memória nagyobb tárhelyet és gyakori adathasználatot kezel.Mindegyik típusnak megvannak a maga erősségei, amelyek alkalmassá teszik őket bizonyos alkalmazásokhoz.A különbségek megértése segít eldönteni, hogy melyik felel meg az Ön igényeinek.Az adatok tárolásának, frissítésének és elérésének módja alapján kiválaszthatja a megfelelő memóriát a jobb teljesítmény és megbízhatóság érdekében.
