Digitális jelfeldolgozás (DSP): Hogyan működik, összetevők, technikák és alkalmazások

Megtudhatja, mi az a digitális jelfeldolgozás (DSP), és hogyan válnak a jelek hasznos digitális adatokká.Megmutatja, hogyan lehet a jeleket rögzíteni, szűrni, mintavételezni, feldolgozni és visszaforgatni használható kimenetekké.Ezenkívül látni fogja a fő rendszerrészeket, a gyakori DSP-technikákat, a legfontosabb teljesítményparamétereket és a tipikus alkalmazásokat.Végül összehasonlítja a DSP-t az analóg jelfeldolgozással, így tudja, mikor használják mindegyiket.

Katalógus

1. ábra: Digitális jelfeldolgozás (DSP)

Mi az a digitális jelfeldolgozás (DSP)?

A Digital Signal Processing (DSP) a jelek digitális formában történő elemzésének és módosításának módszere, akár mérésekből, akár már digitális forrásokból származnak.Az olyan fizikai jeleket, mint a hang, a hőmérséklet, a rezgés, a feszültség, a képek és a rádióhullámok, gyakran érzékelők alakítják át analóg elektromos jelekké, majd egy analóg-digitális konverter (ADC) digitalizálják, bár egyes érzékelők közvetlenül digitális kimenetet biztosítanak.A numerikus formában lévő processzor matematikailag szűri a zajt, kivonja az információkat, javítja a minőséget vagy tömöríti az adatokat, mielőtt tároló-, megjelenítő- vagy kommunikációs rendszerbe küldené azokat.A DSP lehetővé teszi az elektronikus rendszerek számára, hogy a pusztán analóg áramkörök helyett numerikus algoritmusok segítségével matematikailag elemezzék, átalakítsák és rekonstruálják a jeleket.

Hogyan működik a digitális jelfeldolgozás?

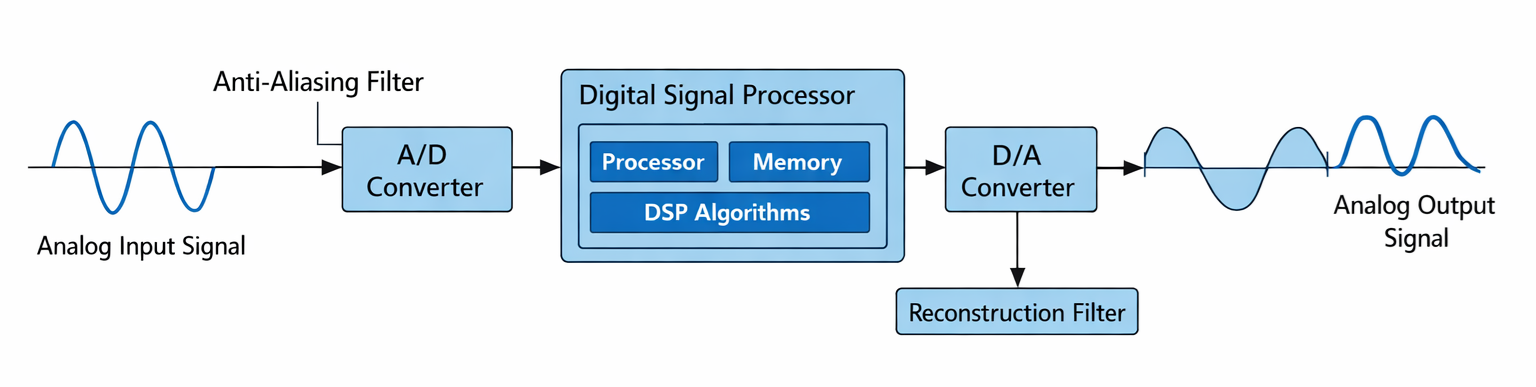

2. ábra. A DSP működési elve

Egy tipikus DSP mérőrendszer olyan szekvenciában működik, amely a jelet digitális formává alakítja a számításhoz, bár egyes DSP rendszerek már digitális adatokat dolgoznak fel, és nem igényelnek analóg átalakítást.Amint az ábrán látható, a folyamat egy analóg bemeneti jellel kezdődik, amelyet egy érzékelő, például mikrofon, antenna vagy mérőeszköz állít elő.A digitalizálás előtt a jel áthalad egy élsimító szűrőn, amely a jel sávszélességét a mintavételezési frekvencia felére korlátozza, hogy elkerülje az aliasing torzulását.A kondicionált hullámforma ezután belép az A/D konverterbe (ADC), ahol diszkrét időközönként mintavételezésre kerül, és diszkrét amplitúdószintekre kvantálva bináris digitális reprezentációt hoz létre.

A digitális adatokat ezután feldolgozó rendszer, például DSP chip, mikrokontroller, CPU, GPU vagy FPGA dolgozza fel, amely DSP algoritmusokat futtat, amelyek matematikai műveleteket hajtanak végre, például szűrést, transzformációt és észlelést.A feldolgozás után a digitális kimenet a D/A konverterhez (DAC) kerül, hogy újra létrehozzon egy analóg jelet.Mivel a DAC a hullámforma lépcsőzetes (nullarendű tartási) közelítését állítja elő, áthalad egy rekonstrukciós szűrőn, amely kisimítja a hullámformát, és az eredeti jel simított sávkorlátos analóg közelítését állítja elő.

A DSP rendszer összetevői

Összetevő	Funkció
érzékelő / Transducer	Átalakítja a a fizikai mennyiséget elektromos vagy digitális jellé
Analóg Front-End	Előadja jelkondicionálás, például erősítés, impedanciaillesztés, szint váltás és védelem
Anti-aliasing Szűrés	Korlátozza a jel sávszélességét a mintavételi frekvencia felénél kisebbre, hogy elkerülje az aliasing-ot
ADC	Minták és az analóg jelet digitális adatokká kvantálja
DSP processzor	Végrehajtja a DSP-t algoritmusok és matematikai műveletek digitális adatokon
Memória	Üzletek programok, együtthatók, közbenső pufferek és bemeneti/kimeneti adatok
DAC	Megtérít digitális adatokat egy lépcsőházi analóg jelhez, amelyre általában szükség van rekonstrukciós szűrés
Kimeneti eszköz	Analóg működtető, kijelző, tárolórendszer vagy digitális kommunikációs interfész

A digitális jelfeldolgozási technikák típusai

Szűrési technikák

A szűrés az a folyamat, amelynek során eltávolítjuk a jel nem kívánt részeit, miközben megőrizzük a hasznos információkat.A zajos hullámforma belép a digitális szűrőbe, és tisztább hullámforma jelenik meg a kimeneten.A FIR szűrők csak jelenlegi és múltbeli bemeneti értékeket használnak, ami stabillá és kiszámíthatóvá teszi őket.Az IIR szűrők újra felhasználják a korábbi kimeneteket, hogy élesebb szűrést hozzanak létre kevesebb számítással.E visszacsatolási viselkedés miatt az IIR szűrőket gondosan kell megtervezni az instabilitás elkerülése érdekében.Ezeket a digitális szűrési módszereket általában hangjelek és érzékelő mérések zajának eltávolítására használják.

Transzformációs technikák

A transzformáció feldolgozása a jelet egy másik matematikai formává változtatja, így jellemzői könnyebben megfigyelhetők.A hullámforma időbeli változásból egy másik, rejtett részleteket mutató reprezentációvá alakítja át.Az FFT világosan feltárja a jel frekvenciakomponenseit.A DCT csoportok hatékonyan adják a jelenergiát a multimédiás tömörítési rendszerek számára.A Wavelet transzformáció különböző léptékű rövid és hosszú jel jellemzőit egyaránt mutatja.Ezeket a transzformációkat a kommunikációs és médiaalkalmazások jeleinek tanulmányozására használják.

Spektrális elemzés

A spektrális elemzés azt vizsgálja, hogy a jelenergia hogyan terjed a frekvenciák között.A hullámforma olyan spektrummá alakul, amely meghatározott frekvenciákon csúcsokat tartalmaz.Ebből a nézetből a harmonikusok és a sávszélesség közvetlenül mérhető.A domináns hangok akkor is láthatóvá válnak, ha az eredeti hullámformában nehezen észrevehetők.Ez a módszer a rezgésdiagnosztikához és a rádiójelek vizsgálatához hasznos.Segít meghatározni, hogy egy jel normálisan viselkedik-e, vagy tartalmaz-e rendellenes összetevőket.

Adaptív feldolgozás

Az adaptív feldolgozás automatikusan beállítja a rendszer viselkedését a bejövő adatok alapján.A kimeneti hiba visszacsatol a rendszerbe, hogy finomítsa a válaszát.Az algoritmus folyamatosan frissíti a belső paramétereket a változó feltételekhez igazodva.Ez lehetővé teszi a rendszer számára, hogy nyomon kövesse a zajt vagy az interferenciát az idő múlásával.Általában visszhang- és háttérzaj-elnyomásra használják.Az eredmény egy tisztább és stabilabb jel dinamikus környezetben.

Tömörítési feldolgozás

A tömörítési feldolgozás csökkenti a digitális adatok méretét, miközben megőrzi a fontos információkat.A nagy adatfolyam feldolgozás után kisebb kódolt adatfolyammá válik.A felesleges mintákat eltávolítjuk, és a kevésbé észrevehető részleteket leegyszerűsítjük.Ez csökkenti a tárolási igényeket és az átviteli sávszélességet.A hang-, kép- és videóformátumok nagymértékben támaszkodnak erre a technikára.Gyorsabb kommunikációt és hatékony adatkezelést tesz lehetővé multimédiás rendszerekben.

A DSP műszaki specifikációi

Paraméter	Numerikus tartomány
Mintavételi sebesség	8 kHz (beszéd), 44,1 kHz (audio), 96 kHz–1 MHz (műszer)
Felbontás (Bitmélység)	8 bites, 12 bites, 16 bites, 24 bites, 32 bites float
Feldolgozás Sebesség	50 MIPS – 2000+ MIPS vagy 100 MMAC/s – 20 GMAC/s
Dinamikus tartomány	~48 dB (8 bites), 72 dB (12 bites), 96 dB (16 bites), 144 dB (24 bites)
Látencia	<1 ms (vezérlő), 2–10 ms (hang), >50 ms (adatfolyam elfogadható)
Jel-zaj Arány (SNR)	60 dB–140 dB az átalakító minőségétől függően
Memória Kapacitás	32 KB – 8 MB chip RAM, külső memória GB-ig
Erő Fogyasztás	10 mW (hordozható) – 5 W (nagy teljesítményű DSP)
Szó hossza	16 bites fix, 24 bites fix, 32 bites lebegőpontos
Óra Frekvencia	50 MHz – 1,5 GHz
áteresztőképesség	1-500 Msamples/s
Interfész Sávszélesség	1 Mbps – 10 Gbps (SPI, I2S, PCIe, Ethernet)
ADC pontosság	±0,5 LSB to ±4 LSB
DAC Felbontás	10 bites – 24 bites
Működő Hőmérséklet	-40°C-ig +125°C (ipari minőségű)

A DSP alkalmazásai

A digitális jelfeldolgozás a jelek automatikus mérésére, javítására és elemzésére szolgál, beleértve a következő alkalmazásokat:

• Hangfeldolgozás (zajcsökkentés, visszhang kioltás, hangszínszabályzók)

• Beszédfelismerés és hangasszisztensek

• Képfeldolgozás digitális fényképezőgépekben (demoszaicin, szűrés, javítás és tömörítés)

• Orvosbiológiai jelmonitorozás (EKG, EEG) és orvosi képalkotás (ultrahang)

• Vezeték nélküli kommunikációs rendszerek (moduláció, demoduláció, csatornakódolás, szinkronizálás és kiegyenlítés)

• Radar és szonár érzékelés

• Ipari rezgésfigyelés

• Energiarendszer védelme és harmonikus elemzés

• Motorvezérlő és automatizálási visszacsatoló rendszerek

• Videó tömörítés és streaming kodekek

DSP vs analóg jelfeldolgozás

Funkció	Digitális Jelfeldolgozás	Analóg Jelfeldolgozás
Jel Képviselet	Mintavételezett értékek diszkrét időlépésekben (pl. 44,1 kHz-es mintavétel)	Folyamatos feszültség/áram hullámforma
Amplitúdó Precizitás	Kvantizált szintek (pl. 2¹⁶ = 65 536 szint 16 bitesnél)	Folyamatos de korlátozza az alkatrészek pontossága (±1-5%)
Frekvencia Pontosság	Pontosan numerikus frekvencia arányok	A sodródás attól függ az RC/LC tűréshatárokon és a hőmérsékleten
Ismételhetőség	Azonos kimenet azonos adatokhoz és kódokhoz	Változó egységek között és időben
Zaj Érzékenység	Csak a front-end érintett az átalakítás után	Zaj felhalmozódik a teljes áramköri úton
Hőmérséklet Stabilitás	Minimális változás (digitális logikai küszöb alapú)	Nyereség és Az eltolás az összetevők °C együtthatójával változhat
Kalibrálás Követelmény	Általában egyszeri vagy semmi	Gyakran időszakos újrakalibrálást igényel
Módosítás módszer	Firmware/szoftver frissítés	Hardver újratervezés szükséges
Hosszú távú Drift	Korlátozott óra pontossága (ppm szint)	Összetevő az öregedés %-szintű eltolódást okoz
Matematikai Műveletek	Pontos aritmetika (összeadás, szorzás, FFT)	Hozzávetőleges áramköri viselkedés használatával
Dinamikus Újrakonfigurálás	Valós idejű algoritmus váltás lehetséges	Javítva topológia
Késleltetés Viselkedés	Megjósolható feldolgozási késleltetés (µs–ms)	Szinte azonnali de a fáziseltolódással változik
Méretezhetőség	Bonyolultság számítással növekszik	Bonyolultság növekszik a hozzáadott összetevőkkel
Integráció Szint	Egy chip számos áramkört helyettesíthet	Megköveteli több diszkrét komponens
Tipikus Alkalmazások	Modemek, audio feldolgozás, képfeldolgozás, vezérlési logika	RF erősítés, analóg szűrés, teljesítményerősítés

Következtetés

A DSP a jeleket diszkrét adatokká alakítja, így azok matematikai algoritmusok segítségével szűrhetők, átalakíthatók, detektálhatók, tömöríthetők és értelmezhetők.A rendszer teljesítménye a mintavételi gyakoriságtól, a felbontástól, a feldolgozási sebességtől, a dinamikatartománytól, a késleltetéstől és a zajviselkedéstől függ.Rugalmassága és stabilitása alkalmassá teszi kommunikációra, multimédiára, vezérlésre, orvosi monitorozásra és ipari elemzésre, míg az analóg feldolgozás továbbra is hasznos az egyszerű vagy rendkívül alacsony késleltetésű feladatokhoz.A két megközelítés együttesen kiegészíti egymást a modern elektronikus rendszerekben.
