Kompakt kapacitási mérési áramkör kidolgozása a PS021 chip segítségével

A kapacitív érzékelők forradalmasították a pontos mérések mezőjét azáltal, hogy a kapacitás finom változásait cselekvési adatokká alakítják.Sokoldalúságuk, kivételes felbontású és hőmérsékleti stabilitással párosítva, a különféle iparágakban szükségessé tette őket.A 10 PF alatti kapacitási értékek mérése azonban figyelemre méltó kihívásokat jelent a kóbor és a parazita kapacitások befolyása miatt, amelyek fokozott érzékenységgel és dinamikus tartományban szükséges fejlett áramköri terveket igényelnek.Ez a cikk belemerül az ACAM innovatív PS021 chipjébe, egy élvonalbeli megoldásba, amely újradefiniálja a kapacitás mérését az időig tartó átalakítás révén, páratlan pontosságot, hatékonyságot és alkalmazkodóképességet kínál a különféle érzékelő alkalmazásokban.

Katalógus

Kapacitási mérési modul

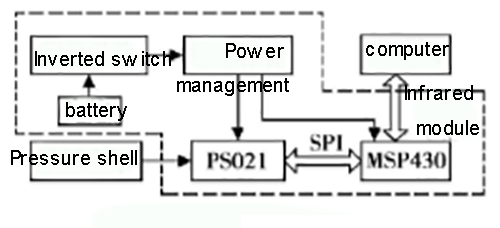

A mikrokakapitációs mérési modul egy kompakt és kifinomult eszköz, amelyet a pontos kapacitás mérésére terveztek.Elsődleges alkatrészei közé tartozik a nyomásálló burkolat, az energiakezelő áramkör, a PS021 chip és a mikrovezérlő egység (MCU).Ezek a részek együttesen megkönnyítik a pontos adatgyűjtést és feldolgozást.

A lényege a modul úgy működik, hogy a PS021 chipnek köszönhetően a perckapacitási változásokat 16 bites digitális kimenetré alakítja.Az MSP430 MCU kritikus szerepet játszik ezen adatok kezelésében az SPI felületen keresztül, és a Flash memóriájában tárolja.A feldolgozás után az adatokat egy infravörös kommunikációs modulon keresztül továbbítják egy számítógépre.A végső eredmények grafikusan jelennek meg a Visual Basic 6.0 szoftver segítségével, amely hozzáférhető felületet kínál a megfigyeléshez.

Az energiagazdálkodási rendszer biztosítja az energiahatékonyságot azáltal, hogy az MSP430 MCU-nak és a PS021 chipnek mind az idővezérelt módon biztosítja az energiát.Ez biztosítja az optimális teljesítményt, miközben minimalizálja az energiafogyasztást, így a modul megbízható és hatékony.

A PS021 chip legfontosabb jellemzői

A PS021 chip a mérési modul technológiai gerince.A fejlett időtartamú digitális konverter (TDC) technológiát használja az ultra alacsony energiafogyasztás és a nagy pontosságú mérések elérésére.Ez az élvonalbeli kialakítás a PS021 chip-t nagyon sokoldalúvá teszi a különféle alkalmazásokhoz, ideértve a nyomásérzékelőket, a gyorsulási érzékelőket és a résméréseket.A legjelentősebb tulajdonságai a következők:

Rugalmas digitális mérési képesség: Támogatja a széles mérési tartományt, legfeljebb 22 bites pontossággal, lehetővé téve a részletes és pontos leolvasásokat.

SPI-kompatibilis kommunikáció: A chip könnyen csatlakozik a mikrovezérlőkkel vagy a DSP-kkel egy SPI felületen keresztül, biztosítva a sima adatátvitelt.

Parazita kapacitási kompenzáció: A beépített áramkör kompenzálja a parazita hatásokat, javítva az általános mérési megbízhatóságot.

Integrált hőmérsékleti mérési port: Ez a szolgáltatás lehetővé teszi a hőmérsékleti adatgyűjtést, amely súlyos a hőmérséklet-érzékeny környezetben.

Mérési alapelvek és működés

A modul mérési folyamata a pontos elektronikus alapelvekben gyökerezik, biztosítva a pontosságot minden lépésnél.Így működik:

Kondenzátorkonfiguráció: Egy érzékelő kondenzátor (CSensor) egy ellenálláson keresztül csatlakozik egy referencia-kondenzátorhoz (CREF), alacsony áteresztőképességű szűrőt képezve.

Ciklikus töltés és kisülés: Analóg kapcsolóval a PS021 chip váltakozik a kondenzátorok töltése és ürítése között.Ezeket a ciklusokat egyenlő idővel tervezték, biztosítva a következetes működést.

A PS021 ChIP nagy pontosságú TDC méri azt az időt, amely ahhoz szükséges, hogy a kondenzátorok stabilizálódjanak a kisülés során.

• A referencia kondenzátor kisülési idejét τ1 = RCREF.

• Az érzékelő kondenzátor kisülési idejét τ2 = RCSensor.

• Ezen kisülési idők arányát (τ2/τ1 = CSensor/CREF) használjuk az érzékelő kapacitásának kiszámításához.

A PS021 chip ezt az arányt egy 16 bites digitális kimenetre fordítja, amelyet az MCU feldolgozott és tárol.

Ez a mérési ciklus folyamatosan megismétlődik, lehetővé téve a kapacitás változásainak tényleges nyomon követését.

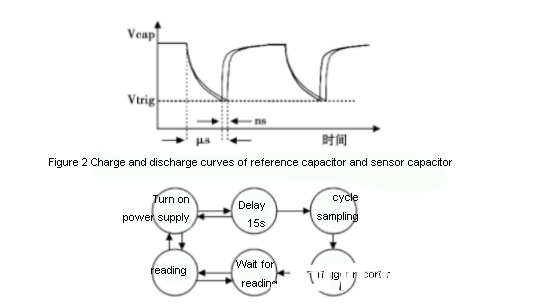

A kapacitási variáció (ΔC) és a megfelelő kisülési idő eltolódása (ΔT) közötti kapcsolatot ábrázoljuk.A grafikon szemlélteti a kondenzátorok töltés-ürítő görbéinek időzítési eltolódásait, ahol még a nanosekundum szintű különbségek az időzítésben tükrözik a finom kapacitási változásokat.Ez a pontosság lehetővé teszi a modul számára, hogy kimutatja az érzékelési környezetben nagyon érzékeny variációkat.

Integrált áramköri tervezés rendszerekhez

Rendszertervezés

Az energiahatékonyság fokozása érdekében a rendszer egyedülálló stratégiát fogad el: az indulás után alacsony teljesítményű állapotba kerül, csak egy külső ravaszt érzékelve.Ha ilyen pillanat merül fel, akkor aktívan részt vesz az adatok gyűjtésében és megőrzésében, amely tükrözi a kapacitás változásait.Ezeket az adatokat szorgalmasan rögzítik a flash memóriában, mind az aktiválás előtt, mind azt követően.Ez a módszer, amelyet az elektronikában széles körben elismertek, célja az energia megőrzése azáltal, hogy az operatív tevékenységet csak akkor fordítja, ha a helyzet ezt igényli.Ennek a technikának a felhasználásával a rendszer megfontosan felhasználja az erőforrásokat, meghosszabbítja az akkumulátor élettartamát és biztosítja a pontos adatgyűjtést - a műszaki szempont és a gyakorlati hasznosság harmonikus keverékét.

Vezérlőmodul

A PS021 áramkör funkciójának középpontjában a mikrovezérlőre támaszkodik.A választott TI MSP430 mikrovezérlő kiemelkedik dicséretes egyensúlya miatt az alacsony energiafelhasználás és a megfelelő memória között, hatékonyan növelve a rendszer általános hatékonyságát.Ez fontos az SPI kommunikáció ellenőrzésében, a PS021 tevékenységeinek koordinálásában és az adattárolás kezelésében.A belső digitális kiváltás és a gyors adatmegőrzés kezelésének képessége megmutatja a feladatra való alkalmasságát, megkönnyítve a zökkenőmentes műveleteket alig késleltetve.Ezek a tulajdonságok tükrözik a kortárs alacsony teljesítményű áramkörök tervezésének bonyolultságát, ahol a hatékonyság megfelel a képességeknek-a műszaki haladás és az operatív folyékonyság kettős hangsúlya.

Energiagazdálkodás

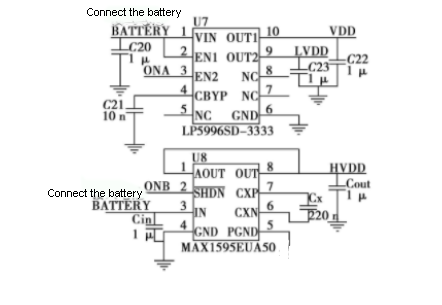

Az energiagazdálkodást a modul tápegységek gondos időzítésével valósítják meg, LDO chip és töltőszivattyút alkalmazva a stabil feszültségszint fenntartása érdekében.Az alkatrészek szelektíven kapják meg az energiát a konkrét működési igények alapján, nagy hatékonyságot érnek el azáltal, hogy az energiát közvetlenül az akkumulátorból származnak.Ez a szelektív energiaeloszlás szemlélteti az energiagazdálkodás fejlett stratégiáit, csökkentve a felesleges energiafelhasználást és meghosszabbítva a hordozható elektronika életét.Az akkumulátorfüggő rendszerekkel foglalkozó személyek számára ismétlődő és dinamikus törekvés az egyensúly navigálása az energiaigény és a teljesítmény között.

Adatolvasási modul

A GP2W0116YPS infravörös modul kulcsszerepet játszik a rendszer adatkommunikációs keretében, lehetővé téve az alacsony teljesítményű adatátvitel számítógépeket.Az IRDA1.2 szabványoknak megfelelően az adatátviteli sebességet 2,4 kb/s és 115,2 kb/s között hajtja végre, biztosítva a robusztus vezeték nélküli kommunikációt.

Rendszerszoftverfejlesztés

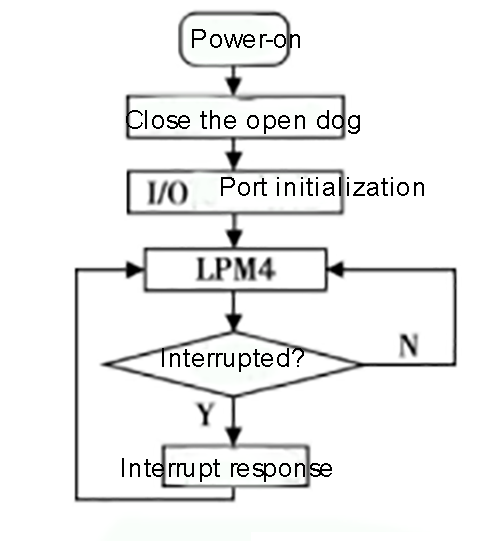

A vezérlőszoftver a C nyelvet használja az adatgyűjtés és az átvitel felügyeletére, hangsúlyozva a szoftver egyszerű megértési és alkalmazkodóképességét.A domináns hurok lényegében a hatalmi állapotok irányítását rendezi, és ügyesen kezeli a megszakításokat.Ez kiemeli az alacsony energiájú fogyasztást prioritást élvező rendszerek tervezését.

Az olvashatóság és a hordozhatóság kiegyensúlyozása

A C -ben lévő szoftver kidolgozása felhatalmazza Önt a rendszer erőforrásainak közvetlen kezelésével, és biztosítja az alkalmazkodóképességet a különféle hardverplatformokon.Ez a döntés megkönnyíti a teljesítmény optimalizálását, miközben lehetővé teszi a rendszerek fejlődését a fejlődő technológiákkal.A gyakorlati tapasztalatok azt mutatják, hogy a világos kódszerkezet jelentősen megkönnyíti a folyamatos karbantartást, hangsúlyozva annak értékét, hogy a fejlesztési folyamat során az olvashatóságra összpontosítson.

• Energiagazdálkodási technikák : Olyan forgatókönyvekben, amikor a rendszereknek folyamatosan működniük kell minimális energiafelhasználással, a hatékony energiagazdálkodás szükségszerűvé válik.A vezérlőszoftver magja, a fő hurok, kiemelkedik a teljesítményállapotok közötti átmenetek irányításában, ami hosszabb ideig tartó akkumulátor -élettartamot és javított rendszerköthetőséget eredményez.Az iparágon belül a prediktív elemzés beépítését az energiaállapot -kezelésbe elismerik az energiafogyasztás további csökkentésére szolgáló módszerként.

• Navigálás a rendszer optimalizálására szolgáló megszakításokhoz: A megszakításokra való reagálás aktív a rendszer teljesítményének fenntartására és a hatékony adatfeldolgozásra.Az architektúrának integrálnia kell az erős mechanizmusokat a különféle megszakítások kezelésére, biztosítva, hogy a veszélyes feladatok prioritást élvezhessenek, miközben a kevésbé sürgősségeket elhalasztják.Az átfogó rendszer -telepítések tanulságai azt mutatják, hogy az egyensúly elérése a gyors reagálás és a kezelhető vezérlő munkaterhelése között fokozza a rendszer teljesítményét.

Megközelítések a mérési technikákban

A kifinomult áramkörök a kapacitív manométerekbe történő integrálása jelentős előrelépést jelent a ballisztikus nyomás pontosságában.Ez az áttörés lehetővé teszi a kapacitási variációk kényes tényleges megfigyelését a komplex robbanásveszélyes környezetben, amely táplálja a gyors és dinamikus transzformációk megértésének mély vágyát.

Ezekben a bonyolult körülmények között sikeres integráció az, hogy minden perc szempontjára figyelmet fordít.A mérések pontosságát nagymértékben a manométer -összetevők stabilitása és a kialakítás tartóssága a külső zavarokkal szemben.Kreatív módon kidolgozhat módszereket a zaj és az interferencia csökkentésére, biztosítva, hogy az adatok szélsőséges körülmények között is átláthatóak.Ez a megközelítés magában foglalhatja az árnyékolási módszerek okos alkalmazását és az erős hőkezelőségükről ismert anyagok bölcs választását.

Az adatok megszerzése után értelmezése bonyolult algoritmusok használatára szólít fel a kapacitás változásának pontos elemzésére.A robbanásveszélyes reakciók bonyolult részletei, mint például a nyomatékos nyomások és a környezet hirtelen változásai, alapos analitikai keretet igényelnek.Gyakran alkalmazhat szimulációs modelleket a lehetséges szabálytalanságok előrejelzésére és a mérések pontosságára gyakorolt ​​hatásainak ellenőrzésére.Az ezekből a modellekből kivont betekintések jelentősen hozzájárulnak a kísérleti módszerek finomításához és a rendszer ellenálló képességének támogatásához.

Következtetés

A PS021 chip és a modern mérési áramkörökbe történő integrációja áttörést jelent a kapacitív érzékelési technológiában.Az alacsony kapacitási mérések bonyolultságainak kezelésével új szabványt állít be a pontosság, a sebesség és a megbízhatóság szempontjából.Moduláris kialakítása és energiahatékony működése lehetővé teszi a zökkenőmentes integrációt a különféle alkalmazásokba, az autóipari rendszerektől a fogyasztói elektronikáig.Mivel az iparágak továbbra is magasabb pontosságot és innovációt igényelnek, a fejlett megoldások, például a PS021 chip elfogadása hangsúlyozza a hagyományos korlátozások leküzdésének előretekintő megközelítését, előkészítve az utat az érzékelő technológiában és azon túl.
