DS3231 RTC modul elmagyarázva: PIN -diagram, specifikációk és mikrovezérlők interfésze

Egy olyan korszakban, ahol a pontos időmérés a technológiai fejlődés végső része, a valós idejű órák (RTC) eszközök számtalan alkalmazásban szükségesek voltak a szükséges összetevőkként.A GPS rendszerektől, amelyek páratlan időzítési pontosságot igényelnek a szerver műveletekig, amelyek a megbízható szinkronizálástól függnek, az RTC modulok alátámasztják a modern rendszerek funkcionalitását.Az akkumulátor biztonsági másolatokkal felszerelve ezek az eszközök zökkenőmentesen működnek még az energiamegszakítások során is, biztosítva a folyamatos időkövetést a komoly forgatókönyvekben.A rendelkezésre álló RTC modulok számtalan része közül a DS3231 a pontosság és a megbízhatóság jellemzője.A hőmérséklet-kompenzált kristály oszcillátorral és az Advanced funkciókkal a kedvencévé vált.Ez a cikk belemerül a DS3231 képességeibe, bemutatva annak integrációját az Arduino platformokkal, feltárva annak változatos alkalmazásait, és kiemelve azokat a műszaki innovációkat, amelyek az időérzékeny projektek sarokkövévé teszik.

Katalógus

A DS3231 RTC modul áttekintése

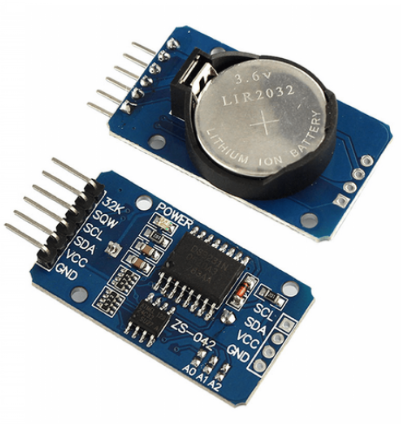

A DS3231 Az RTC modul kivételes pontosságával ragyog, és a beágyazott hőmérséklet-kompenzált kristály oszcillátornak tartozik.Jelentősége kiszámíthatatlan forgatókönyvekben nyilvánvalóvá válik, ahol az energia megszakításai megkérdőjelezhetik az időmérés folytonosságát, ám a modul akkumulátorának biztonsági mentése könnyedén fenntartja működését.A modul az időt aprólékos figyelmet fordítja másodpercekre, percekre és órákra.Ezenkívül átfogó naptári részleteket nyújt, beleértve a nap, a hónap és az év, a 12 órás vagy 24 órás formátumokhoz való alkalmazkodást.A fedélzeti kristály rezonátor jelentősen csökkenti az idő eltolódását, biztosítva a páratlan időmérési konzisztenciát.

A DS3231 számtalan elektronikus projekthez szükséges, amely pontos időkezelést igényel.Példa erre az adatnaplózási rendszerek és az alkalmazások ütemezése.A modul garantálja, hogy a tevékenységeket megbízhatóan és pontosan hajtják végre.Az AT24C32 EEPROM -mal folytatott együttműködése kibővíti az adattárolási lehetőségeket, növelve a projekt sokoldalúságát.Értékelheti ezt a kombinációt, amely egyszerűsíti az adatkezelést és megerősíti a pontosságot.Ez a szinergia szemlélteti a fejlett modul funkciók beépítésének mély megértését, végül egyszerűsítve a bonyolult rendszereket és megjelenítve az RTC modulok hatékony kezeléséhez szükséges szakértelmet.

Tűkonfiguráció

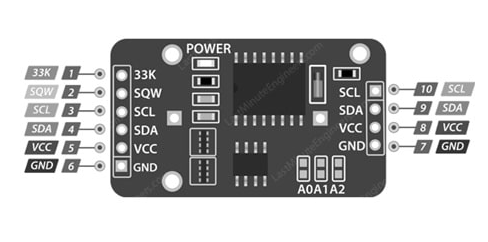

Tűnév	Leírás
33K	Ez a kimeneti csap, amely biztosítja a kompenzált Hőmérséklet és pontos referencia óra.
Sqw	Négyzethullámot biztosít különböző frekvenciákon és is Megszakító jelként szolgál.
SCL	A soros óra (CLK) tű, főleg az I2C -ben használják kommunikáció.
SDA	Az I2C kommunikációban felhasznált soros adatgyűjtő PIN -kód.
VCC	A modul tápegységének;Csatlakoztassa a 3,3 V vagy az 5 V -ig.
GND	A földi csap közös talaj biztosításához használt.

Jellemzők és specifikációk

Jellemző	Részletek
Feszültség működése	Alacsony feszültségű funkciók
A funkcionalitás visszaállítása	Pushbutton az idő visszaállításához
Akkumulátoros biztonsági mentés	Tartalmazza az akkumulátor biztonsági mentését
I2C interfész	Kétirányú, 400 kHz a gyors sebességváltóhoz
Eeprom	32 bájt az adatok olvasására/írására és mentésére
RTC módok	12 órás vagy 24 órás formátumban működik
Áramforrás -váltás	Automatikusan vált az áramforrásról az integrálra akkumulátor
Négyszöghullámú kimenet	Programozható, mint szükségszerűség
Időmérési információk	Másodperceket, perceket, órákat, napokat, hetet, hónapot tart fenn, és évek
Csomagtípus	16, 300-MIL SO csomag
Üzemi hőmérsékleti tartomány	-45 ° C --80 ° C
Maximális feszültség (VCC)	+0,3 Volt
Hőmérsékleti pontosság	± 3 ° C
Üzemeltetési feszültségtartomány	2,3 V - 5,5 V
Akkumulátor biztonsági mentési áram	500 MA
Pontosság @ -40 ° C -80 ° C	± 3,5 ppm
Pontosság @ 0 ° C - 40 ° C	± 2,0 ppm

A DS3231 zökkenőmentes integrációja az Arduino UNO -val

A DS3231 modul és az Arduino UNO integrálásának tapasztalata egy kielégítő puzzle -hez hasonló, ahol minden darab igazodik, hogy koherens képet képezzen.A DS3231 kiemelkedik annak képessége miatt, hogy pontossággal nyomon kövesse az időt, és továbbra is zökkenőmentesen lépjen be, még akkor is, ha a külső energiát elrontják, ellentétben a hagyományos rendszerórákkal, amelyek ilyen pillanatokban zavarodnak.

Kapcsolatok

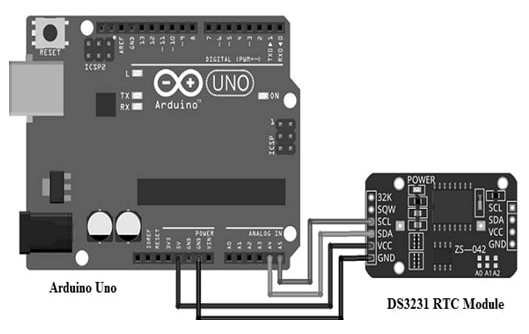

• PIN -hozzárendelések: Az integráció magában foglalja az Arduino UNO A4 és A5 csapjainak hozzárendelését az SDA és SCL csapokhoz a DS3231 -en.

• Teljesítmény és talaj: Az energia és a talaj megállapítása ugyanolyan egyszerű, mint a VCC és a GND csapok összekapcsolása az eszközök között.

Kommunikáció

• Protokoll: Az I2C kommunikációs protokoll elfogadásával a modul hatékony adatátvitelt ígér, és elősegíti az összetevők közötti zökkenőmentes párbeszédet.

A kísérő szkript nemcsak a DS3231 Arduino -val történő beállításával irányítja Önt, hanem életre kelti a modult is, mivel az időt az ügyességgel tölti be.A dedikált könyvtári funkciókba való belépés megkönnyíti az I2C kommunikációt, és ékesszólóan áthidalja a bináris kódolású tizedes (BCD) és a standard tizedes formátumok közötti átalakulást.A feltöltés után ez a szkript átalakítja az Arduino -t éber időmérővé, és a soros monitoron keresztül mutatja be az órakadatokat.Ami a DS3231 -et valóban elkülöníti, az az időmérés határozott pontossága, fenntartva ezt a pontosságot, még akkor is, ha az áramforrásból elválasztják.Ez a következetes megbízhatóság a bizalmat a különféle forgatókönyvek során alkalmazza alkalmazásában, így nemcsak időmérő, hanem a pillanatok áthaladásának csendes tanúja is.

A DS3231 RTC modul felhasználása

A DS3231 RTC modul számos szerepet tölt be a pontos időgazdálkodás igényeiben.Használata olyan személyes eszközökből terjed ki, mint a laptopok, a számítógépek és az okostelefonok, ahol az időmérést hibátlanul igazítja más számítástechnikai funkciókhoz.Az energia megőrzésére összpontosító eszközök esetében, például a mobil elektronikára, az energiafogyasztás hatékonysága többnyire alkalmas.Nevezetesen, a gyors kommunikációs készülékkel való kapcsolattartáshoz való hozzáférése megerősíti alkalmazását a hordozható technológiákban, beleértve a GPS rendszereket is.

Időmérés különböző technológiák között

A technológiai világ tanúja a DS3231 sokoldalú alkalmazásának, amely a játékkonzolok és a robotika.Ezek az ágazatok aprólékos időpontosságra támaszkodnak a teljesítményszabványok emelése és az interaktív élmény javítása érdekében.A segédmérők a modult használják fel aprólékos dokumentumfogyasztási adatokra, segítve az energiagazdálkodási törekvésekben.

Mikrovezérlő projektek

A mikrokontroller vállalkozások kulcsfontosságú elemeként, különösen az Arduino és a Raspberry PI platformon, a DS3231 biztosítja, hogy az időérzékeny műveletek megszakítás nélkül működjenek.A modult nagy tiszteletben tarthatja annak megbízhatóságát, tekintve az alapvető elemnek mind a tanulási környezetben, mind az összetett szakmai projektekben.

Az időzítésre érzékeny rendszerek

A veszélyes időzítésen működő rendszerek - például a szerverek és az adatnaplók - óriási előnyt vonnak le a DS3231 pontosságától.A nemzetközi időmutatókkal való következetes összehangolás hasznos ezekhez az alkalmazásokhoz.A modul költségvetés-barát alternatívát mutat be a világméretű időstandardok fenntartására, és azok számára, akik az optimális időpontos pontosságot keresik költség-tudatos módon.A telepítés javítja ezen rendszerek funkcionális képességét, lehetővé téve a jobb adatfeldolgozást és elemzést, amely egyre dinamikusabbá válik a rendszerek fejlődésével.
