DS1307 RTC modul: összetevők, alkalmazások és specifikációk

Ez az útmutató feltárja a DS1307 valós idejű órás (RTC) modult, amely egy elem az időméréshez az elektronikus rendszerek széles skáláján.A DS1307, például a számítógépek és a szerverek, például a számítógépek és a szerverek, megbízható időkezelést biztosít a beépített vezérlőn, a Quartz Crystal Reonatoron és az oszcillátoron keresztül.Ebben az útmutatóban megvizsgáljuk annak belső kialakítását, kulcsfontosságú műszaki jellemzőit, interfészi technikáit és alkalmazásait, megmutatva, hogy a pontosság hogyan tartja fenn a minimális energiafogyasztást is.

Katalógus

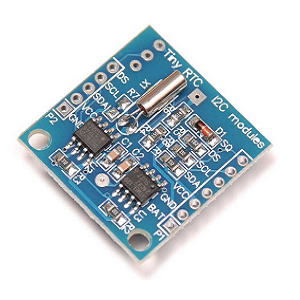

A DS1307 RTC modul áttekintése

A DS1307 Az RTC modul rendkívül hatékony lehetőséget kínál a pontos időmérések fenntartására, integrálva az I2C kommunikációt a funkció maximalizálása érdekében.Képességének központi eleme egy átfogó bináris kódolású decimális (BCD) órát és naptárat tartalmaz, egy 56 bájtos, nem illékony SRAM-mel párosítva a hatékony adatok megőrzéséhez.Az I2C buszon keresztül az információkat másodpercek, percek, órák, napok, dátumok, hónapok és években szerezheti be, és az ellenőrzés érzetét kölcsönözheti az időbeli adatok visszakeresésében.A BCD óra/naptár funkcióját úgy készítik, hogy egyszerűsítse az idő reprezentációját és a manipulációt, biztosítva mind a pontosságot, mind a használat megkönnyítését.Az 56 bájtos SRAM beépítése javítja ellenálló képességét, és biztosítja a biztonságérzetet azáltal, hogy megőrzi az adatok integritását még az energiaveszteségek során is, lehetővé téve a további meghatározott adattárolást aggodalom nélkül.A modul Advanced Engineering támogatja a hónap végi dátumok automatikus beállítását, ideértve a LEAP Year számításokat is, amelyek a kézi korrekciók terheit nem praktikus beállításokban említik.A 12 órás és 24 órás formátumok rendelkezésre állása az AM/PM mutatók mellett megegyezik a különféle preferenciákkal, tükrözve a modul alkalmazkodóképességét.A DS1307 kiemelkedő aspektusa az energiaérzet-képessége, amely megkönnyíti a tartalék energiára való zökkenőmentes áttérést a fő áramkimaradások során.Ez biztosítja a folyamatos időmérési folyamatot, amely előnyös az alkalmazásokban, ahol a folytonosság prioritást élvez, és állandó időbeli adatok megbízhatósága várható, például a beágyazott rendszerekben.

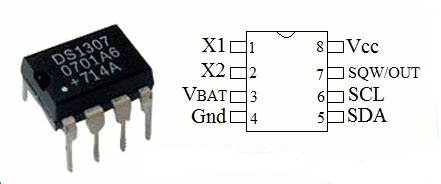

A DS1307 IC PIN -konfigurációja

PIN -es szám	Tűnév	Leírás
1. és 2. csap	X1, X2	A kristály oszcillátornak hozzá kell kapcsolni ehhez a két csaphoz.
3. érintkező	Ütőbaba	Csatlakoztatva az akkumulátor pozitív termináljához;a Biztonsági mentési bemeneti ellátás egy normál 3V -os lítiumcellához a pontos fenntartása érdekében Időmérés, ha a fő erő elveszik.
4. érintkező	GND	Az RTC IC földi csapja (negatív teljesítmény -bemenet).
5. érintkező	VCC	Pozitív teljesítmény -bemeneti csap, amelynek tartománya 3,3–5,5 V.
6. érintkező	SCL & SDA	SCL: Óra bemenet az I2C kommunikációhoz, szinkronizálás adatmozgás.SDA: Adatok I/O PIN -kódja az I2C soros interfészhez.
7. érintkező	SQW/Out	Négyszöghullám -frekvenciák előállításához használják (1Hz, 4 kHz, 8 kHz, vagy 32 kHz) programozottan.

A DS1307 RTC jellemzői és specifikációi

Szolgáltatás/specifikáció	Leírás
Üzemi feszültség	5 V -os
Csomagtípus	8 tűs SOIC/DIP csomagban kapható.
Felület	Két vezetékes I2C interfész.
Kimenő csap	1Hz -es kimeneti csap.
Energiafogyasztás	Akkumulátor biztonsági mentési módban <500NA -t fogyaszt a oszcillátor fut.
Nem felejtő memória	56 bájt az adattároláshoz.
Előre programozott idő	A jelen idővel előre programozva jön.
Időmérési funkciók	Minden időmérési funkciót kezeli.
Kompenzációs érvényesség	Érvényes a 2100 -as évig.
Akkumulátoros biztonsági mentés	A modul akkumulátorral ellátott.
Mikrovezérlő kompatibilitása	Egyszerű soros port interfészeket biztosít a legtöbb számára Mikrovezérlők.
Erőteljesítmény-észlelés	Automatikus teljesítménytudás-észlelési és kapcsolási szolgáltatásokkal rendelkezik áramkör.

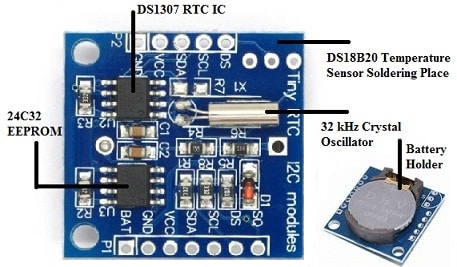

A DS1307 RTC modul alkotóelemei

DS1307 RTC integrált áramkör

A modul központi eleme a DS1307 RTC IC, amelynek feladata a pontos időtartam fenntartása számos alkalmazásban.Az I2C protokollon keresztül kapcsolódik, megkönnyítve az egyértelmű adatcserét minimális kábelezéssel, tükrözve a gyakorlati alkalmazások gyakran kívánt egyszerűségét.Az IC 24 órás vagy 12 órás formátumban kínál működést, AM/PM jelzéssel, különféle időmérési igények kielégítésével.

32 kHz -es kristály oszcillátor

A 32 kHz -es kristály oszcillátor folyamatos gyakoriságot biztosít az idő pontosságához.Míg a hőmérsékleti változások enyhe eltolódást okozhatnak, ezeket hőmérsékleti kompenzációs módszerekkel kezelik, az empirikus betekintést kihasználva a pontosság finomhangolására.

24C32 EEPROM komponens

A 24C32 EEPROM chipmel a modul lehetővé teszi a konfigurációs beállítások állandó tárolását.A megosztott I2C busz kihasználása az RTC -vel javítja a kommunikáció hatékonyságát.Az adatok beágyazása a hardverbe növeli az eszközök önbizalmát és az operatív megbízhatóságot.

Akkumulátor beágyazása és 3 V -os lítiumcella

A folyamatos időmérés biztosítása érdekében az energia megszakítások során a modul tartalmaz egy akkumulátortartót a CR2032 lítiumcellákhoz.Ez a folytonosság párhuzamokat talál a biztonsági mentési rendszerekben, amelyek megóvják az adatok integritását és fenntartják az operatív áramlást, különösen a tartós funkcionalitást igénylő területeken.

Hőmérsékleti érzékelő interfész a DS18B20 -hoz

A modul egy opcionális porton keresztül képes befogadni a DS18B20 hőmérséklet -érzékelőt.A hőmérséklet -megfigyelés hasznossá válik olyan forgatókönyvekben, ahol a környezeti feltételek befolyásolhatják az idő pontosságát.Ipari környezetben az ilyen adatok azonnali finomításokat hajtanak végre, biztosítva a hatékonyságot és a pontosságot a folyamatokban.

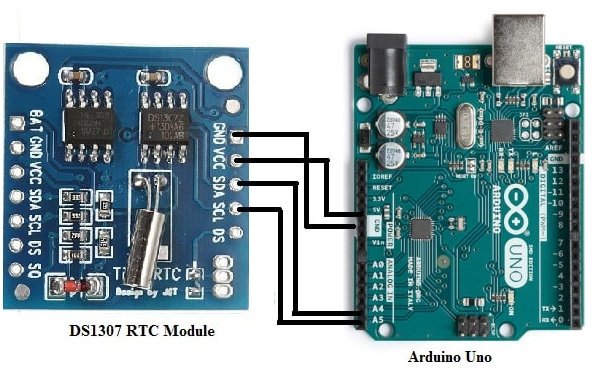

Csatlakoztatja a DS1307 -et az Arduino UNO -hoz

A DS1307 valós idejű óra (RTC) modult az Arduino UNO-hoz való csatlakoztatásához kövesse ezeket az egyszerű lépéseket: Linevolja az SCL PIN-t az A5, SDA-hoz, az A4-hez, a VCC-hez 5V-hez és a GND-hez a GND-hez.Ez a beállítás biztosítja a megbízható kommunikációt a modul és az Arduino között.A programozás előtt telepítse Michael Margolis DS1307 könyvtárát az Arduino IDE -en keresztül.Ez a könyvtár biztosítja a szükséges funkciókat a hardver egyszerű kezeléséhez.A DS1307 modul felbecsülhetetlen értékű a pontos időméréshez szükséges projekteknél, például adatnaplózás, ütemezés vagy adatfeldolgozás.A beépített akkumulátor biztonsági mentésének köszönhetően folyamatosan fenntartja az aktuális időt és dátumot, még áramkimaradások során is.A sima beállítás biztosítása érdekében használjon kenyérlemezt a biztonságos és állítható kapcsolatokhoz, elkerülve a rövidzárlatot.A címkézési vezetékek szintén csökkenthetik a zavart, különösen a bonyolultabb projektekben.

Miután a hardver készen áll, a következő lépés a szoftver inicializálása.Kezdje egy robusztus soros kapcsolat létrehozásával, az RTC működési állapotának ellenőrzésével, és szükség esetén beállítva a kezdeti időt.Innentől kezdve figyelje az időt folyamatosan, és jelenítse meg a soros monitoron olvasható HH: MM: SS formátumban, hogy ellenőrizze az Arduino és a modul közötti megfelelő kommunikációt.A hibakeresés és a finomhangolás ebben a szakaszban nagymértékben korszerűsítheti a fejlesztési folyamatot.Ha olyan problémák, mint például a helytelen időmegjelenítés vagy a kommunikációs hibák, akkor ellenőrizze, hogy a könyvtár naprakész -e, és gondosan ellenőrizze az összes kapcsolatot.Hibaelhárítás szisztematikusan, az egyes alkatrészek egyenként történő tesztelése gyakran feltárhatja a kiváltó okot.Az online fórumok vagy a közösségi erőforrások konzultációja gyors megoldásokat kínálhat a közös kihívásokra.

A DS1307 RTC modul alkalmazásai

Digitális órák és időbélyegző eszközök

A DS1307 -et széles körben használják a digitális órákban és a pontos időméréshez szükséges eszközökben.Például a kamerák támaszkodnak rá, hogy pontos időbélyegeket adjanak a képekhez és a videókhoz, segítve az eseményeket időrendi sorrendben.Az időbélyegzés szintén nagyszerű az adatfelvételi eszközökben, például a környezeti érzékelőkben, ahol pontos nyilvántartásokra van szükség a trendelemzéshez és a történelmi nyomon követéshez.A jelenlévő rendszerekben a DS1307 biztosítja a munkavállalói bejelentkezési/kimeneti idők megbízható nyomon követését a pontos időnaplók fenntartása érdekében a munkahelyeken és intézményekben.

DIY projektek és mikrovezérlő integráció

A DS1307 RTC kedvenc, mivel az I2C kommunikációs interfésze megkönnyíti a párosulást a népszerű mikrovezérlőkkel, mint például az Arduino és a Raspberry PI.A DIY projektek, például az otthoni automatizálási rendszerek, az ébresztőórák és a hordható technika gyakran beépítik ezt a modult megbízhatósága és egyszerűsége érdekében.

Robotika és precíziós időzítés

A robotikában az időzítési pontosság jó olyan feladatokhoz, mint a szinkronizálás, az érzékelő koordinációja és a navigáció.A DS1307 pontos órás jeleket biztosít, lehetővé téve a robotok számára, hogy specifikus időközönként műveleteket hajtsanak végre, és pontos ellenőrzést tartsanak fenn műveleteik felett.Általában autonóm robotokban, drónokban és ipari robotikában használják az olyan feladatok ütemezésére, mint az érzékelő adatgyűjtése, a motorvezérlés és az akadályok elkerülése kifogástalan időzítéssel.

Szerverek és elosztott rendszerek

A DS1307 RTC modul megbízható megoldás a szerverek és az elosztott számítástechnikai rendszerek számára, ahol szinkronizált időzítés szükséges.Segít a pontos adatnaplózásban, biztosítva, hogy az időbélyegek több eszközön konzisztensek legyenek.Az elosztott rendszerekben elősegíti a szerverek közötti műveletek koordinálását azáltal, hogy fenntartja az időérzetet.A biztonsági rendszerek szintén részesülnek a pontos időmérésből.

Közüzemi teljesítménymérő

A közüzemi társaságok gyakran integrálják a DS1307 -et az energiamérőkbe, hogy biztosítsák az energiafogyasztási adatok pontos számlázását és időbélyegzését.A villamosenergia -felhasználás pontos idejének naplózásával ezek az energiamérők átlátható és megbízható energiafelhasználási nyilvántartást nyújtanak.Ez nagyszerű azokon a területeken, ahol a számlázás napi időtől függ, például a csúcs és a csúcsidőn kívüli villamosenergia.

Játékkészülékek

A modern játékkonzolok és a kézi eszközök kihasználják a DS1307 -et a belső órafunkciókhoz.A modul lehetővé teszi az időalapú funkciókat, például időzített kihívásokat, eseményeket vagy jutalmakat, amelyek az órától függnek.Például a napi éjszakai ciklusokkal vagy eseményekkel rendelkező játékok a DS1307-re támaszkodnak, hogy pontosan nyomon kövessék és kezeljék a játékon belüli időt.

GPS egységek és navigációs rendszerek

A DS1307 -et GPS -egységekben és navigációs eszközökben használják funkcionalitásuk javítása érdekében.Időmérésre van szükség a GPS rendszerekben a pontos helyek kiszámításához és a több műholdról szóló jelek koordinálásához.A DS1307 biztosítja, hogy ezek az eszközök megőrizzék a pontos időzítést, ami közvetlenül befolyásolja a navigációs adatok minőségét és megbízhatóságát.

Orvostechnikai eszközök

Az orvostechnikai eszközök gyakran a diagnosztika pontos időzítésétől, a betegek adatainak naplózásától függnek.Az olyan eszközök, mint az inzulinszivattyúk, a pulzusszám -monitorok és a hordozható EKG -gépek, magukban foglalják a DS1307 -et, hogy a gyógyszeres ütemezésekhez, a folyamatos megfigyeléshez vagy az időbélyegzéshez rögzített egészségügyi adatokhoz pontosan nyomon követhessék az időt.Megbízhatósága biztosítja, hogy ezek az eszközök következetesen működjenek, javítva a betegek kimenetelét.

Okos otthoni eszközök

Az intelligens otthoni ökoszisztémában a DS1307 modul megtalálja a helyét olyan eszközökben, mint a termosztátok, a világítási rendszerek és az otthoni biztonsági rendszerek.Ez lehetővé teszi ezeknek az eszközöknek az előre programozott ütemtervekben történő működését, például a lámpák be- vagy kikapcsolását meghatározott időpontokban, a termosztát egész nap beállításához, vagy a riasztórendszerek automatikus engedélyezése/letiltása.A pontos időzítés javítja ezen rendszerek hatékonyságát és használhatóságát.

Környezeti megfigyelő rendszerek

Környezetvédelmi érzékelők, amelyek figyelemmel kísérik az olyan állapotokat, mint a hőmérséklet, a páratartalom és a levegőminőség, a DS1307-et használják a pontos időbélyegző leolvasásokhoz.Ez az adat előnye a kutatás, az éghajlati tanulmányok és az ipari alkalmazások számára, ahol a tendenciákat idővel nyomon kell követni.Például a mezőgazdasági alkalmazásokban elősegítheti a talaj nedvességtartalmát vagy időjárási mintáit, lehetővé téve a gazdálkodók számára, hogy az idő és a történelmi adatok alapján megalapozott döntéseket hozzanak.

Ipari automatizálás

A gyárakban és az ipari növényekben a DS1307 -et automatizált rendszerekben használják a feladatok ütemezésére és koordinálására.A szinkronizálást igénylő gépek, például a szállítószalagok vagy az összeszerelő vonalrobotok, a DS1307 -től függnek a megbízható időzítéshez.Az ipari környezetben történő felhasználása javítja a termelés hatékonyságát, és biztosítja, hogy a műveleteket pontossággal végezzék.
