A fel/le pultok átfogó áttekintése: áramkör -tervezés és 74193 IC magyarázat

A digitális elektronika bonyolult világában a számlálók nagy szerepet játszanak a szekvenciális áramköri tervezésben, lehetővé téve a digitális impulzusok pontos párosítását a különféle alkalmazásokban.Ezeket az alapvető összetevőket flip-flops (FFS) táplálják, szinkronizálva az óra (CLK) jelekkel, biztosítva a megbízható időbeli adatkövetést és feldolgozást.Akár különálló eszközként működnek, akár a nagyobb rendszerek alapvető részeként, a számlálók a digitális formatervezéshez szükségesek.A különféle típusú számlálók közül a felfelé/lefelé mutató számlálók kiemelkednek az egyedülálló képességük miatt, hogy mindkét irányba számoljanak, páratlan rugalmasságot és hatékonyságot kínálva.Ebben a cikkben a fel/le számlálók mechanikájába, alkalmazásába és jelentőségébe belemerülünk, figyelembe véve a sokoldalú 74193 IC -t.A tényleges rendszerekben és a digitális innovációkban betöltött szerepük feltárásával arra törekszünk, hogy átfogó útmutatót nyújtsunk az Ön számára.

Katalógus

A fel/le pult megértése

A fel/le számlálók bonyolult számlálási módszert kínálnak, lehetővé téve a kettős irányú műveleteket, az egyes vezérlőjelek alapján.Ezeket a számlálókat olyan alkalmazásokban találják meg, ahol fel -le számolásra van szükség, amint azt a TTL technológiák látják - például a 74LS190 és a 74LS191 -, amelyek a megfelelően kapcsoló számlálási módokat adnak a bemeneti irányelvekre adott válaszként.

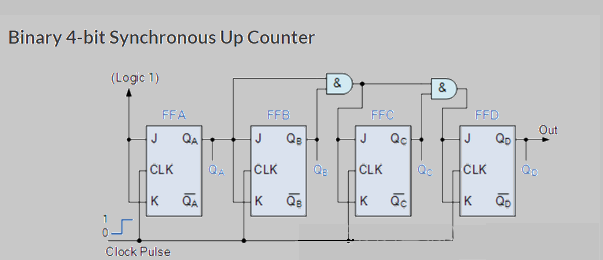

4 bites bináris fel/le pult

A 4 bites számláló a bináris számlálást megtestesíti, ügyesen navigál 0000-tól 1111-ig és ciklikusan hurkol.Az óraimpulzusok a növekvő mechanizmust a 0-15 tartományon keresztül vezetik, mindegyik kullancs módszeresen egy későbbi állapotot kér.

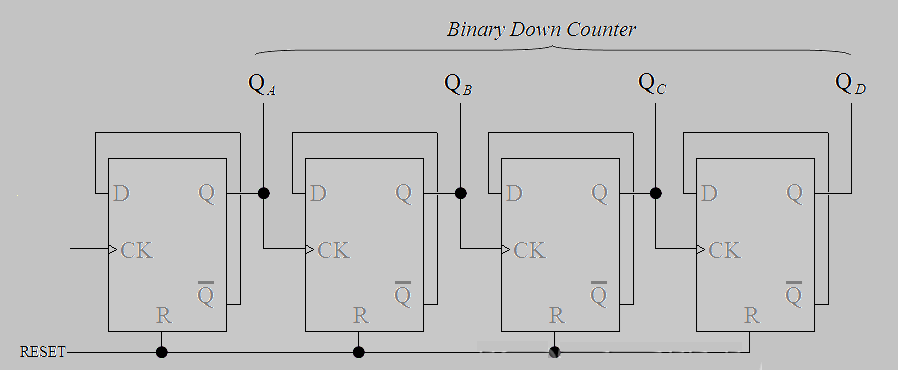

Ezzel szemben a csökkenő folyamat, amely 1111-ről 0000-ra változik, négy D-típusú flip-flop-ra támaszkodik, amelyet az óra szélei aktiválnak.A fordított visszacsatolási mechanizmusok innovatív használata a outputok harmonikus kölcsönhatását éri el, kiemelve mind a kreativitást, mind a pontosságot.

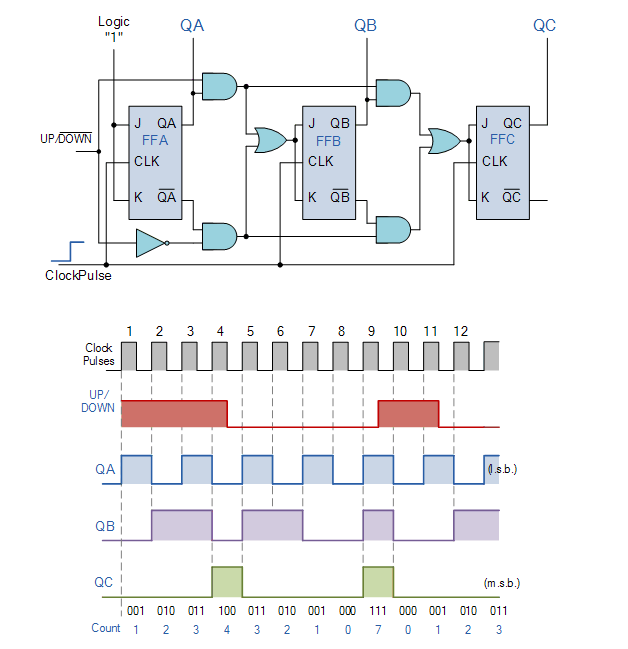

Szinkron 3 bites fel/le pult

A 3 bites szinkron számláló, a JK flip-flopok felhasználásával, hatékony megközelítést mutat a 0 (000) -ig (111) és vissza.Szinkron kialakítása lehetővé teszi a számlálási folyamat kifinomult ellenőrzését, ahol az egyes állapotátmeneteket pontos bemeneti parancsok koordinálják.Ez a szolgáltatás javítja a pontosságot a felfelé történő felvétel 0-tól 7-ig, miközben ügyesen kezelje a lefelé történő leadást 7-ről 0-ra.

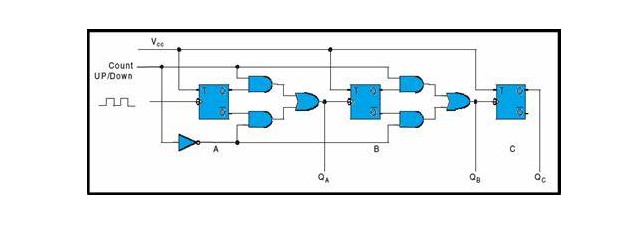

Fel/le számláló áramkör megtervezése

A 3 bites számlálóáramkör kulcsfontosságú elemként szolgál a digitális tervezésben, különféle számlálási és időzítési célokat szolgálva.Folyamatosan flip-flop-ot (FFS) alkalmaz a gróf irányának meghatározására-az Asscenting vagy a csökkenő.

Felfutó módban az egyes FF-ek az előző FF kimenetéből (Q) előző órás bemeneti órákhoz igazodnak, és az áramkört egy rendezett emelkedésben vezetik a bináris állapotokon keresztül, 000-től 111-ig. Ez a sorozat gyakran kedvező az alkalmazásokban, amelyek pontos időzítést igényelnek.Ellenőrzés, beleértve a digitális órákat és a számológépeket, ahol a pontosság az elégedettséget és a megbízhatóságot váltja ki.

A leépítés módra való váltás okos megközelítést igényel, és a flip-flopok inverz kimeneteit bevonja.Egy egyszerű előremeneti márciusból eltérve ez a konfiguráció az egyes FF órameneteit átirányítja, hogy jeleket fogadjon az előző FF Q kimenet komplementumából.Következésképpen az áramkör fordított módon, a bináris 111 -től a 000 -ig terjedő, az ilyen adaptív funkciók elsősorban vonzónak bizonyulnak, amikor visszafordítható számlálókat terveznek a visszakapcsoláshoz olyan rendszerekben, mint a digitális odométerek és a csökkentési időzítők - a finom öröm, hogy olyan simán mozog, mint az előre, nem szabad figyelmen kívül hagyni.

A fel/le pult mechanikája

A fel/le számláló funkcionalitása egy vezérlő bemenetre támaszkodik, amely meghatározza annak üzemeltetési módját, és diktálja, hogy a szám felmegy -e vagy leszáll -e.Működésének lényege a flip-flopok (FFS) és a későbbi FFS-t érintő kontrolljelek közötti zökkenőmentes szinkronizálásban rejlik.Az alkalmazásokban még a tökéletes időzítéstől való legkisebb eltérés is eredményezheti a hibákat, hangsúlyozva, mennyire dinamikus a jel időzítésének pontos összehangolása.

• Számlázási mód

Állami	QC	QB	Minőségbiztosítási kérdés
0	0	0	0
1	0	0	1
2	0	1	0
3	0	1	1
4	1	0	0
5	1	0	1
6	1	1	0
7	1	1	1

• Bekapcsolási mód

Állami	QC	QB	Minőségbiztosítási kérdés
7	1	1	1
6	1	1	0
5	1	0	1
4	1	0	0
3	0	1	1
2	0	1	0
1	0	0	1
0	0	0	0

Egy tipikus konfigurációban a három flip-flop egy 3 bites digitális értéket tárol, lehetővé téve a 0 és 7 közötti bináris számot. Gyakran kihívásokkal kell szembenéznie a tárolt értékek megbízhatóságának fenntartásával, különösen akkor, ha az elektromos zaj vagy interferencia elterjedt környezetek kezelése érdekében foglalkozik.-E kihívások kezelése érdekében gyakran további szinkronizálási vagy szűrési technikákat alkalmaznak, biztosítva, hogy az adatok az átmenetek során integritással megmaradjanak.

A logikai kapuk jelentősen befolyásolják ezeknek a jeleknek a irányítását, biztosítva, hogy a számláló megfelel -e működési igényeinek.Kezelik az áramlást annak biztosítása érdekében, hogy csak egy állapot - akár növekedés, akár csökkent - bármikor aktív marad.A fejlett áramkörök beépíthetik a programozható logikát, javított alkalmazkodóképességet és dinamikus beállításokat kínálhatnak.Ez érdekes szempontot mutat be: a jövőbeli méretezhetőség előrelátására vonatkozó számlálók tervezése jelentősen kibővítheti hasznosságát.

Az óraimpulzus dinamikájának finomítása egy fel/le pult használatával

Egy fel/le számláló transzformálja az állapotokat a flip-flop (FF) kimenetek beállításával az óraimpulzusváltozásokra adott válaszként.

• A felfelé irányuló forgatókönyvben: Csatlakoztassa a kezdeti flip-flop-ot a logikához, ami azt okozza, hogy a csökkenő óra szélein váltson, javítva a szinkronizálást a zökkenőmentes áramlás rendszercéljaival.A digitális áramköri tervezési tapasztalatokból származó gondolatok azt sugallják, hogy ezeknek a váltási műveleteknek a kiegyensúlyozása csökkentheti a hamis kiváltó tényezőket, ezáltal növelve a megbízhatóságot az idő múlásával.

Lefelé történő számlázás és harmonikus állapot átmenet

• Down-számítási módban: Csatlakozzon az 1. logikához, hogy lehetővé tegye az összes flip-flop váltást, ami a magasabb állapotok zökkenőmentes csökkenéséhez vezet.Ez a módszer összehasonlítható egy rugó gondos lazításához, ahol a pontosság és az időzítés biztosítja a minimális mechanikai törzset a kiindulási visszatérés során.Ez az elrendezés megkönnyíti a fokozatos csökkenést, amíg a visszaállítási sorrendet nem kérik.

Hatékony ciklus -visszaállítás és konzisztenciabiztosítás

A rutin visszaállítás minden nyolc óraciklusonként megtörténik, biztosítva a következetes működést.A nyolcciklusú keretrendszer meghatározott fázist biztosít minden egyes állapotváltozáshoz, biztosítva, hogy minden fázis hatékonyan befejeződjön a következő megkezdése előtt.A gyakorlati alkalmazásokból származó visszajelzés azt sugallja, hogy ezek az időszakos visszaállítások megakadályozzák a felhalmozódási hibákat, megerősítve az operatív egyensúlyt.

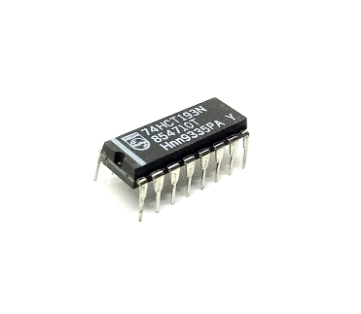

74193 fel/le számláló IC áttekintés

A 74193 Az integrált áramkör, amelyet egy 4 bites szinkron bináris számlálónak neveznek, az adeptív módon mind felfelé, mind lefelé mutató függvényeket kezeli.Az a képessége, hogy kezelje a számolási szekvenciákat egy 16 -os modulo -ig, a digitális alkalmazások széles skálájához vezet.Ezt az IC -t egyedülállóan úgy tervezték, hogy a terminálok kifejezetten a fel és a lefelé történő számláláshoz, a mester visszaállítás és a betöltési bemenet mellett, amely megkönnyíti a kezdeti állapot konfigurálását a különböző igények szerint.

A 74193 IC architektúrája támogatja az erőfeszítés nélküli irányítást.A digitális eszközökben a felfelé és lefelé történő számlálás közötti választás javítja a rendszer alkalmazkodóképességét.Minden számlálási művelet pontosan igazodik az óraimpulzushoz, így megbízható választás lehet a bonyolult rendszereknél, ahol az időzítés alapvető fontosságú.Az Ön számára ez a szinkronizálás stratégiai tényező lehet a következetes szekvencia -végrehajtás biztosításában.

Ennek az IC egyik legfontosabb jellemzője a fő visszaállítás, amely lehetővé teszi az összes bit azonnali visszaállítását - egy olyan funkciót, amelyet gyakran az indítás során vagy a hibák kijavításakor telepítenek.Ezenkívül a terhelési bemenet növeli hasznosságát azáltal, hogy lehetővé teszi az előre meghatározott kezdeti számok beállítását, lehetővé téve a különféle digitális kontextusokban szükséges személyre szabást.Az ilyen személyre szabás alapvetővé válik a forgatókönyvekben, amikor az eszközök rendszeres inicializáláson mennek keresztül, vagy speciális kezelést igényelnek a megszakítások során.

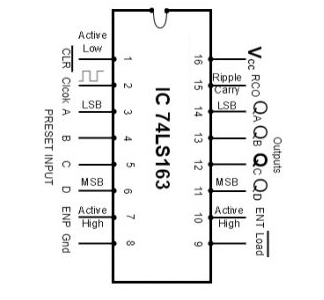

Tűkonfiguráció

Csapszám	Tűnév	Leírás
1. érintkező	CLR	Aktív-alacsony visszaállítási bemenet.
2. érintkező	Loghinta	Óra bemeneti jel.
3. érintkező	A (LSB)	Adat előre beállított bemenete.
4. érintkező	B	Adat előre beállított bemenete.
5. érintkező	C	Adat előre beállított bemenete.
6. érintkező	D (MSB)	Adat előre beállított bemenete.
7. érintkező	Ágazat	Egy aktív-magas bemeneti, ENP címkével.
8. érintkező	GND	Földi tű.
9. érintkező	Terhelés	Aktív-alacsony adatterhelési bemenet.
10. érintkező	Beavatkozás	Egy aktív-magas bemeneti ent.
11. érintkező	QD (MSB)	Flip-flop kimenet.
12. érintkező	QC	Flip-flop kimenet.
13. érintkező	QB	Flip-flop kimenet.
14. érintkező	QA (LSB)	Flip-flop kimenet.
15. érintkező	RCO	A fodrozódás hordozó kimenete 0 -ról 1 -re.
16. érintkező	VCC	Teljesítmény -bemeneti tű.

Jellemzők

Jellemző	Leírás
CLK frekvencia	32 MHz CLK frekvenciával működik.
Energiafelhasználás	Az energiafelhasználás 93 MW -nál van korlátozva.
Számláló típus	4 bites Modulo-16 fel/le pultként működik.
Előre beállított bemenetek	A rendelkezésre álló előre beállított bemenetekkel érkezik.
Programozás	Jellemzők szinkron programozás.
Fodrászat	Belső fodrozódással rendelkezik a hatékony számláláshoz.
Hordoz	Az N-bites lépcsőzetes kimenetet kínálja.
Szaporítási idő	14 ns terjedési idővel büszkélkedhet.

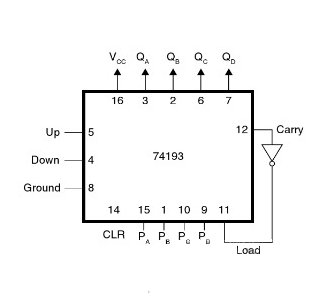

Fel/le pult felépítése az IC 74193 -val

A 74193 IC komplex, amelyet adaptálható számlálási funkciói miatt elismertek, értékes alkotóelem a digitális rendszerekben a sokoldalú fel/le számlázási feladatok lehetővé tételéhez.Az áramköri elrendezésben a PIN-16 csatlakozik a VCC-hez, hogy az IC működési teljesítményt biztosítson.A tiszta csapok stratégiailag megalapozva vannak, amely szükség esetén visszaállítja a pult visszaállítását, segítve a rendszer megbízhatóságának és teljesítményének fenntartását.

A bináris adatok beírják az IC -be a PA, PB, PC és PD csapokon keresztül.A megfelelő bináris kimenetek elérhetők a minőségbiztosítási, QB, QC és QD -nél, és olyan feldolgozott számokat szállítanak, amelyek többnyire előnyösek az olyan feladatokhoz, mint az időzítési áramkörök és a nagy pontosságot igénylő frekvenciaválasztók.

A gróf irányt, akár a növekedés, akár a csökkenés, speciális órabemenetek segítségével vezérelhető.Ez a képesség lehetővé teszi az IC számlálási sorrendjének dinamikus beállítását, javítva annak rugalmasságát a különféle alkalmazásokban.Ha az IC -t gyakorlati forgatókönyvekben használja, akkor a helytelen számok elkerülése érdekében az óra impulzusának gondos alakítása és a zajproblémák kezelése, biztosítva, hogy az áramkör megbízhatóan működjön.

A UP és a lefelé irányuló számláló összehasonlító elemzése

Felfelé irányuló pult	Lefelé irányuló pult
A UP számláló a '0' -tól a maximális határig terjed	A lefelé irányuló számláló a csúcsértékétől kezdődik, és leereszkedik '0'
Számítja az eseményeket egy növekvő sorrendben	Az eseményeket csökkenő sorrendben számít

A fel/le pultok erősségei és korlátai

Erősség

Fel/le számlálók különféle előnyöket biztosítanak, különösen a integrálni a nagysebességű rendszerekbe-Egyértelmű flip-flop szerkezetük elősegíti a könnyű csatlakozást, gyakran költséghatékony lehetőségekhez vezet a digitális eszközök számára, ahol a bonyolultság minimalizálása prioritás. Az a képesség, hogy mindkét irányban - felfelé és lefelé - számoljunk, sokoldalúságot mutatnak, és előnyösnek bizonyulnak az olyan alkalmazásokban, mint a digitális órák vagy az események számlálásai, ahol a kétirányú számlálás kívánatos. Ezenkívül funkcionalitásuk ragyog a logikai jelek megerősítésére használt tesztrendszerekben.A gyakorlati kérelmek értékelik őket bonyolult kialakítás, amely biztosítja az egyszerűbb hibakeresést és karbantartást, figyelemre méltó előnyt kínálva a problémamegoldó és optimalizálási feladatokra összpontosítva.

Korlátozások

Az erősségek ellenére a fel/le számlálók különleges korlátozásokat mutatnak, különös tekintettel a megnövekedett frekvenciák pontosságára. A működési sebesség növekedésével pontatlanságokkal szembesülhetnek, és kihívásokat jelentenek olyan rendszerekben, amelyek a nagy megbízhatóságot prioritássá teszik. Ezek a pontatlanságok gyakran a külső óra szinkronizálására való támaszkodásból származnak, amely kifejezetten lehet szükség van kiegészítő flip-flop áramkörökre-Az ilyen követelmények lehetnek Növelje az áramkör bonyolultságát és vezesse be a lehetséges időzítési késleltetéseket-Sőt, a bonyolult bitrendszerek kezelésekor, A számlálókkal kapcsolatos késések súlyosbodhatnak, befolyásolja a rendszer teljes teljesítményét.Következésképpen gyakran felfedezheti alternatív megoldásokat vagy kiegészítő komponenseket, hogy enyhítse ezeket a hatásokat, stratégiáikat a jobb szinkronizálási technikákra alapozva.Ezen kompromisszumok navigálása megköveteli a rendszerigények átgondolt értékelését és azt, hogy az ilyen elemek miként befolyásolhatják a teljesítményt, gyakran a stratégiai tervezési fejlesztések felé irányítva, amelyek az adott alkalmazási igényekhez igazodnak.

Fel/le számlálók felhasználása

Automatikus visszanyerő számlálók

A rendszermérnöki világban, amely aprólékos irányítást igényel, a fel/le számlálók hasznos funkciót vezetnek be: a számlálási irány automatikus beállítása a meghatározott határokon.Ez az alkalmazkodóképesség támogatja a hibátlan átmenetet az előre és a hátra számolás között.Egy ilyen funkció különösen az automatizált környezetben értékelik, ahol mindkét irányban a mozgás nyomon követése mélyen befolyásolja a működési hatékonyságot.Például az ipari robotika kihasználja ezt az attribútumot a pontosság biztosítása érdekében, miután elérik a mozgási határokat.

Óra elválasztók

A digitális elektronikus rendszereken belül a fel/le számlálók jelentősen hozzájárulnak az órás elválasztók gyártásához, amelyek megfelelően modulálják az órajelek frekvenciáját.Ez a moduláció elősegíti az időzítési jelek felépítését, amelyek kulcsfontosságúak a különféle alkatrészek különböző frekvenciákon történő vezetéséhez egy integrált rendszeren belül.Az eltérő sebességű órák kínálatával ezek a számlálók nagy szerepet játszanak a változatos folyamatok szinkronizálásában, ezáltal kielégítve az egyedi rendszerigényeket.

Parkolási menedzsment rendszerek

A forgalommal megfogalmazott városi terekben a fel/le számlálók dinamikus megoldásokat szállítanak a parkoló menedzsment rendszereken keresztül.Az egyes jármű belépésének módszerével történő módszeresen történő növelésével és a kilépéskor csökkentésével ezek a számlálók időben frissítik a rendelkezésre álló parkolóhelyeket.Ez a tényleges nyomkövető mechanizmus támogatja a hatékony parkolási infrastruktúra felhasználását, miközben gazdagítja tapasztalatait.

Frekvenciakészítés

A kommunikációs hálózatokban a frekvencia -partícióval járó feladatok esetében a fel/le számlálók kivételesen előnyösnek bizonyulnak alacsony zajuk és csökkentett energiafogyasztásuk miatt.Ezek a számlálók elősegítik a frekvenciák aprólékos megosztását és kezelését, lehetővé téve a hálózaton belüli több csatorna elhelyezését.A kiterjedt jelfeldolgozású környezetben az ilyen számlálók használata minimális interferenciát biztosít, megőrizve a kommunikációs jelek integritását és minőségét.

Aszinkron dekadalis számolás

A fel/le számlálók lehetővé teszik az aszinkron dekadalis számlálást, amelyet olyan alkalmazásokhoz használnak, ahol a műveletek a globális óráktól függetlenül zajlanak.Az aszinkron rendszerekben ezek a számlálók megbízható megközelítést biztosítanak az alap-10 számlálás eléréséhez, és az alkalmazkodóképességben kitűnnek a pontosság elvesztése nélkül.Hasznosuk ragyog a változatos körülmények között működő rendszerekben, simán beállítva a pontosság feláldozása nélkül.

Következtetés

Ez a cikk a fel/le pult bonyolult tervezési és működési szempontjait belemeríti, a 74193 IC -re összpontosítva.Kettős számlálási képességeiről ismert - mind növekvő, mind csökkenő - különféle alkalmazásokkal rendelkezik, a kifinomult parkolási rendszerektől a bonyolult frekvenciaszülési feladatokig.Ahogy a technológiai tájak eltolódnak, ezeknek az összetevőknek a mély megértése elősegítheti az innovációt és növelheti a hatékonyságot.A UP/Down Counter segédprogramja túlmutat a hagyományos alkalmazásokon, és az automatizált rendszerekbe merül, ahol a pontos számláló mechanizmusok javítják a hatékonyságot.Például a dinamikus forgalomkezelési megoldásokban az ilyen számlálók nagy szerepet játszanak azáltal, hogy integrálják a tényleges adatokat az áramlás optimalizálása érdekében.Az eszköz sokoldalúságának kihasználása lehetővé teszi a különféle ágazatok kihívásainak testreszabott stratégiáinak teljesülését.Az iparág-specifikus betekintések alapján ezeknek a számlálóknak a pontos megvalósítása jelentősen növelheti a rendszer teljesítményét.
