Átfogó útmutató az AD736 True RMS-DC konverter IC-hez

Ez az útmutató feltárja az AD736 integrált áramkört, amelyről ismert a valódi RMS DC feszültségre konvertálásában.A különböző hullámformák kezelésének képességével az AD736 ideális nagy pontosságú, alacsony fogyasztású alkalmazásokhoz, például megújuló energiarendszerekhez és orvostechnikai eszközökhöz.Foglaljuk le annak előírásait, felhasználásait és tervezési funkcióit, amelyek fontosvá teszik a modern elektronikában.

Katalógus

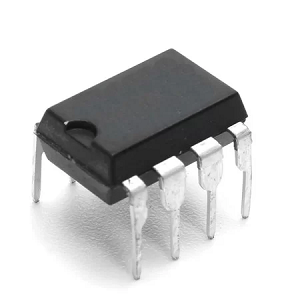

Mi az AD736?

A AD736 egy nagyon sokoldalú, integrált áramkör, amelyet pontos valódi RMS-DC feszültség-átalakításra terveztek, minimális energiafogyasztással és ± 0,3 mV pontossági margóval és ± 0,3% -kal a szinuszhullám-bemeneteknél.A különféle hullámformák, például az impulzusjelek és a triac-vezérelt szinuszhullámok kezelésének képessége ideálissá teszi a precíz egyenirányítók javítását és a különféle elektronikus alkalmazásokhoz való alkalmazkodást.Az AD736, a pontos jelfeldolgozást igénylő, az akkumulátorral működtetett eszközökig, amelyek az alacsony energiafogyasztásból származnak, támogatják a hatékonyságot és a megbízhatóságot.Pontos architektúrája jó az iparágak számára, mint például az orvosi és ipari berendezések.A kompakt formatervezés, a fejlett technológia és a költséghatékonyság kombinálásával az AD736 a multifunkcionális áramköri tervezés modern tendenciáit példázza, és skálázható megoldásokat kínál a precíziós alapú alkalmazásokhoz.

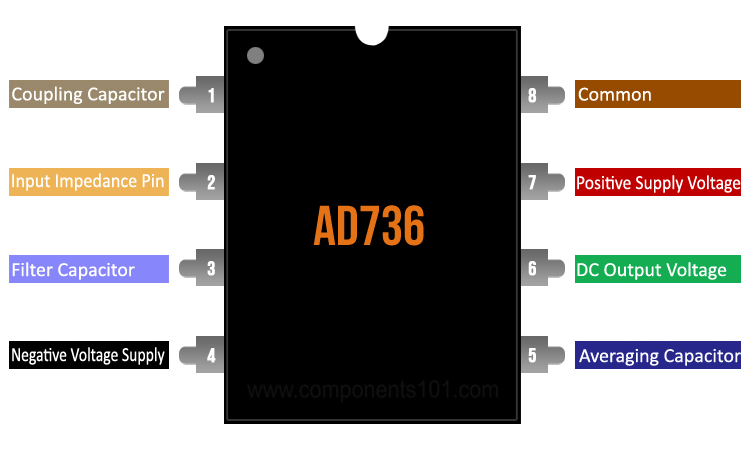

AD736 PIN -konfiguráció

PIN -es szám	Tűnév	Leírás
1	CC	Kapcsoló kondenzátor
2	Vin	Nagy bemeneti impedanciacsap
3	CF	Csatlakoztasson egy kiegészítő, alacsony áteresztő szűrő kondenzátort a Kibocsátás
4	-Vs	Negatív tápfeszültség, ha kettős készleteket használnak, vagy Földeljen meg, ha egyszekrény-forráshoz van csatlakoztatva
5	Kavicsos	Csatlakoztassa az átlagoló kondenzátort itt.
6	Kibocsátás	DC kimeneti feszültség.
7	+Vs	Pozitív tápfeszültség.
8	Com	Közös.

AD736 funkciók és specifikációk

Szolgáltatás/specifikáció	Leírás
Nagy bemeneti impedancia	10¹² Ω
Alacsony bemeneti torzítás	25 PA
Maximális nagy pontosság	± 0,3 mV ± 0,3% az olvasás
RMS átalakítás jelcím tényezőkkel	Legfeljebb 5
Széles tápegység	+2,8 V, −3,2 V - ± 16,5 V
Alacsony teljesítmény	200 µA maximális ellátási áram
Pufferolt feszültség kimenete	Igen
A pontossághoz szükséges külső burkolatok	Nem
Készenléti áram	Csak 25 μA
Kimeneti impedancia	8 kΩ
ESD besorolás	500 V
Tárolási hőmérsékleti tartomány	–65 ° C - +150 ° C

Ekvivalens az AD736 -ra

• AD637

• AD636

AD736 elérhető csomagok

8-ólom PDIP

A 8-ólom PDIP kiemelkedik az alkalmazkodóképessége miatt, így ez a prototípus és a kisméretű termelés eszköze.Ez a típus előnyben részesül a beállításokban, ahol a kézi telepítés, az egyszerű csere és a tesztelés elsőbbséget élvez.Tartós kialakítása hasznos az oktatási arénákban és a kísérleti laboratóriumokban, elősegítve a gyors iterációkat és a kiigazításokat speciális eszközök nélkül.A PDIP akadálymentessége meggyújtja az eredményérzetet azokban a tervekben, amelyek megcsinálják és tökéletesítik a terveiket, tovább javítva a csábítását.

8-ólom Cerdip

A 8-ólom-CERDIP kedvezőtlen körülmények között kiemelkedik, kerámiaszerkezete kiváló hőmérsékleti stabilitást és mechanikai robusztusságot biztosít.Ideális a nagy megbízhatósági forgatókönyvekhez, például a repülőgép- és katonai műveletekhez, ez a kitartó és a pontosságot képviseli.Azáltal, hogy a durva környezetet a funkcióvesztés nélkül elveszti, a Cerdip szerepe csendes bizalmat testesít meg, és visszhangzik a nem énekelt hős státusát olyan alkalmazásokban, ahol a stabilitást ápolják.

8-ólom SOIC

A kisebb lábnyomot és a testület térének hatékony felhasználásának prioritásainak megfelelő alkalmazásokra alkalmas, a 8-os over SOIC ragyog olyan tervekben, amelyek miniatürizálást és könnyedséget igényelnek.Felszíni szerelő technológiája előkészíti az utat a karcsú elektronikához és a hordozható eszközökhöz.Ez a karcsúság összhangban áll az iparág fokozatosan kisebb, hatékonyabb eszközökkel való törekvésével, ez a tendencia, amely magával ragadja a szíveket, akik kompromisszum nélkül keresnek innovációt.

Az AD736 RMS-DC konverter felhasználása

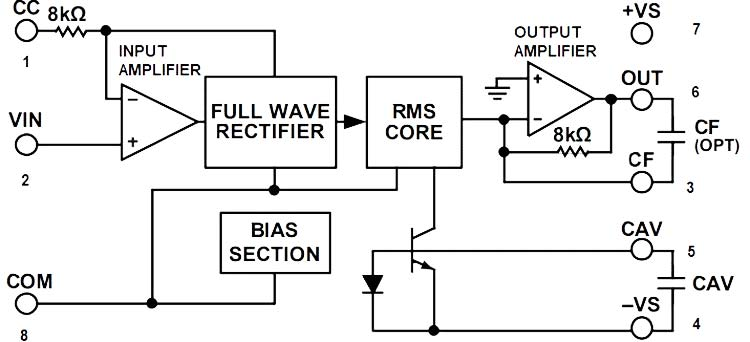

Az AD736 egy sokoldalú és pontos RMS-TO-DC konverter, amelynek célja a váltakozó áram (AC) jelek konvertálása a megfelelő egyenáramú (DC) kimenetekké, lehetővé téve a stabil energiaellátást ellenálláson keresztül.Belső architektúrája integrálja az alkatrészeket, például egy bemeneti erősítőt, egy precíziós teljes hullámú egyenirányítót, egy RMS-magot és egy kimeneti erősítőt, amelyek egyhangúan működnek a sima és pontos RMS átalakítás biztosítása érdekében.A konfigurációtól függően az AD736 átlagos válaszadó konverterként vagy valódi RMS-TO-DC konverterként működhet.Átlagos válaszadási módban az eszköz kijavítja és szűri az AC jelet, hogy kiszámítsa az RMS-ekvivalens feszültséget az átlagérték méretezésével.Az alábbi ábra az AD736 funkcionális blokkdiagramját szemlélteti, amely bemutatja annak belső moduljait, beleértve a bemeneti erősítőt, a teljes hullámú egyenirányítót, az RMS-magot és a kimeneti erősítőt.Ez a diagram kiemeli az RMS-DC konverziós folyamat logikai áramlását.

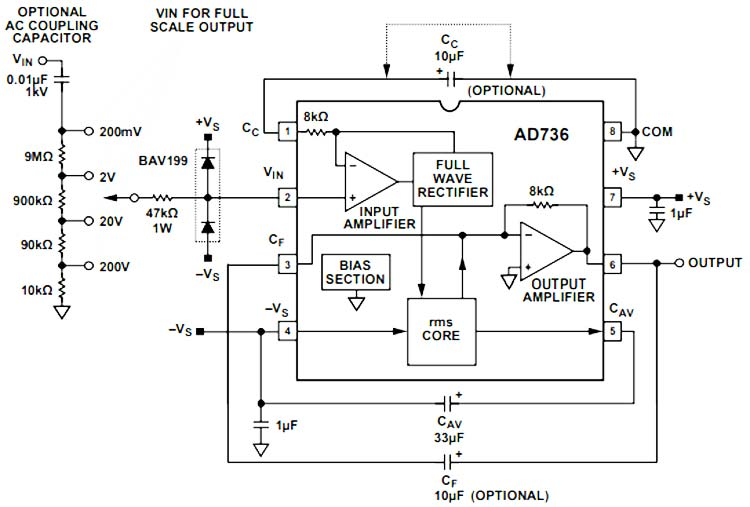

Az eszköz innovatív kialakítása nagy bemeneti impedanciát foglal magában a betöltési hibák minimalizálására, különös tekintettel arra, hogy pontos alacsony feszültségméréseket igényel, például 200 mV-os TAP feszültség értékelését.A külső alkatrészek, mint például az ellenállások és a diódák, hozzáadhatók az AC vonal feszültségének túlfeszültségének védelméhez, javítva a beállítás tartósságát és megbízhatóságát.Az AD736 -at továbbíthatja az adott alkalmazásokhoz az adatlapban szereplő ajánlások követésével, például a kapcsolók kondenzátorok értékeinek beállításával vagy a kondenzátorok simításával a válaszidő módosítása vagy a teljesítmény javítása érdekében egyedi körülmények között.Ez az alkalmazkodóképesség miatt az AD736 ideális választás az RMS mérési igények széles skálájához.Az alábbi ábra részletes alkalmazási áramkört tartalmaz az AD736 -hoz.Ez magában foglalja az opcionális külső alkatrészeket, például a kapcsoló kondenzátorokat és a védelmi diódákat, valamint az ajánlott konfigurációkat a pontos RMS -átalakítás eléréséhez és a feszültség -hullámok elleni védelemhez különböző forgatókönyvekben.

Az AD736 alkalmazásai

Precíziós mérés: Ideális a nem-sinusoidális feszültségek pontos méréséhez.A laboratóriumokban általánosan használják a kísérletek során a pontos adatok validálására.

Precíziós voltmérő: Powers az oktatási és ipari környezetben használt precíziós voltmérő.Megbízható és alkalmazható a különféle feszültségmérési igényekhez.

Multiméter és sokoldalúság: Fokozza a multiméter funkcionalitást a különféle paraméterek feszültségen kívüli mérésére.Előnyben részesítették a kompakt, multifunkcionális kialakítását.

Az akkumulátorral működtetett RMS DC-konverziók: Energiahatékony az akkumulátorral működő eszközök hosszú távú felhasználására.Kiváló terepmunka a távoli területeken, korlátozott energiaellátással.

Átlagos válaszadó áramköri alkalmazások: Az audio teszteléshez és az erőméréshez használják a következetes teljesítmény érdekében.Javítja a hangminőséget és javítja az audio berendezések megbízhatóságát.

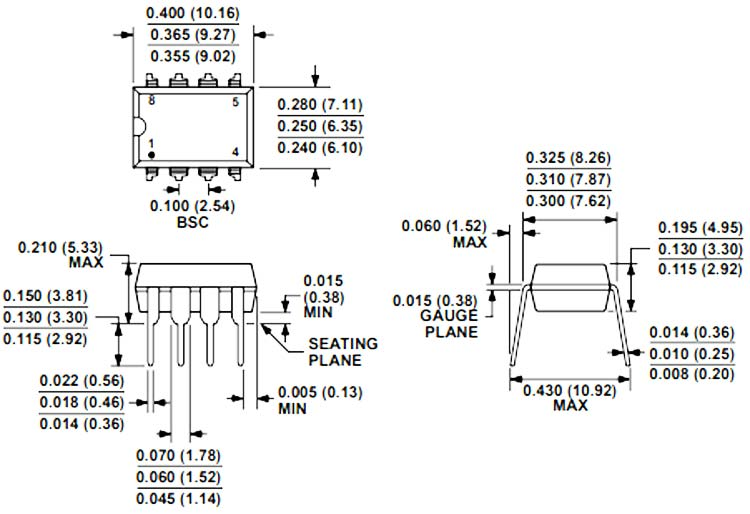

AD736 2D modell és méretek
