Átfogó útmutató a tesztpadokhoz: Eszközök és technikák a digitális rendszer ellenőrzéséhez

Ez az útmutató feltárja a TestBenches -t, amely a szoftver validálásának kulcsfontosságú eszköze, amely a bemenetek tesztelésére és a kimenetek ellenőrzésére szolgáló feltételeket szimulálja.A tesztpadok szerepet játszanak a hibák fejlesztésében a fejlődés korai szakaszában, javítva a szoftver megbízhatóságát.Gyakorlati példákkal és betekintéssel ez a cikk kiemeli azok felhasználásait, technikáit és fontosságát az erős, hatékony digitális rendszerek felépítésében.

Katalógus

A tesztpadok szerepe a digitális rendszer validálásában

A Testbench a digitális rendszer validálásának folyamatának egyik alkotóeleme.Ez nem pusztán eszköz a bemenetek előállításához és a kimenetek ellenőrzéséhez, hanem egy átfogó keretként szolgál, amely a feltételeket szimulálja a digitális rendszerek megbízhatóságának, funkcionalitásának és viselkedésének felmérése érdekében, mielőtt azokat a mezőbe telepítenék.Azáltal, hogy ellenőrzött környezeteket hozzon létre a stressz-tesztrendszerekhez, a bemeneti forgatókönyvek széles skálájával, a tesztpadok segítenek azonosítani a potenciális tervezési hibákat a fejlesztési életciklus elején, jóval azelőtt, hogy a rendszert a gyártásba helyezik.A hibák és sebezhetőségek korai felismerése szükséges a költséges hibák csökkentéséhez, a teljesítmény -előírások betartásának biztosításához és a rendszer általános megbízhatóságának javításához.

A rendszer válaszának helyességének ellenőrzése mellett a tesztpadok szerepet játszanak az élek eseteinek, az időzítési problémák és a hibakezelési mechanizmusok értékelésében, annak biztosítása, hogy a rendszer helyesen működjön még szélsőséges vagy váratlan körülmények között is.Az automatizált tesztelés és szimuláció révén a tesztpadok hozzájárulnak a magasabb szoftverminőséghez, a jobb teljesítményhez és a rövidebb fejlesztési ciklusokhoz, lehetővé téve az iteratív tesztelést kézi beavatkozás nélkül.Megbiztonságként szolgálnak a telepítés után bekövetkező hibák ellen, biztosítva a digitális rendszerek robusztusságát és megbízhatóságát.

A tesztpad és azok funkcióinak kulcseleme

Annak érdekében, hogy jobban megértsük, hogyan működnek a tesztpadok, fontos feltárni azokat az összetevőket, amelyek hatékonysá teszik őket.Egy jól kidolgozott tesztkench két alapfeladat kezelésével működik: bemenetek (ingerek) generálása és a kimenetek ellenőrzése.Vizsgáljuk meg részletesen az egyes összetevőket.

Ingergenerálás

Az ingergenerálás magában foglalja a bemeneti jelek halmazának létrehozását, amelyek a digitális rendszer viselkedésének tesztelésére szolgáló körülményeket szimulálják.Ezeknek a bemeneteknek pontosnak és valósághűnek kell lenniük annak biztosítása érdekében, hogy a rendszer különféle forgatókönyvek legyenek, amelyekkel a gyakorlatban találkozhat.Vegye figyelembe az alapvető RAM modult példaként.A tesztpadnak speciális bemeneteket kell beillesztenie a modulhoz, és megfigyelni kell annak kimeneteit, hogy a várt módon viselkedjen.A RAM modul kulcsbemenetei általában a következőket tartalmazzák:

• CLK (óra): A rendszer időzítését meghajtja.

• AddR (cím): Megadja, hogy mely adathelyet kell hozzáférni.

• Wen (írás engedélyezése): Ellenőrzi, hogy az adatok a memóriába vannak írva.

• Adatok: A tényleges információk a modulhoz írták.

A DataOut néven ismert kimenet a modul belső műveleteinek eredményét képviseli.Ha ezeket a bemenetek kézbesítésének és a DataOut ellenőrzésének gondos szkripttel, ellenőrizheti, hogy a rendszer különböző forgatókönyvek szerint helyesen teljesít -e.Gondoljon az inger generációjára, mint egy tesztforgatókönyv beállítására egy laboratóriumban.Ahogyan a tudósok gondosan ellenőrzik a körülményeket a kémiai reakciók megfigyelése érdekében, a digitális tervezők pontos bemeneteket készítenek, hogy megfigyeljék, hogyan reagál a rendszer.

Kimeneti ellenőrzés

A kimenet ellenőrzése annak ellenőrzése, hogy a rendszer tényleges kimenetei megegyeznek -e a várt eredményekkel.Ez a lépés kritikus fontosságú a hibák korai elkapásában, mielőtt nagyobb kérdésekké alakulnának.Mások a kimeneti ellenőrzést használják annak megerősítésére, hogy a rendszer megfelel -e a tervezett funkcionalitásnak, és következetesen teljesít különböző körülmények között.A kimeneti ellenőrzés magában foglalja mind az automatizált, mind a kézi ellenőrzéseket.Például:

• Automatizált ellenőrző eszközök: Az olyan eszközök, mint a Modelsim és a Quartus, lehetővé teszik az automatizált tesztelést, ahol a rendszer kimeneteit összehasonlítják a várt eredményekkel.Ez felgyorsítja az ellenőrzési folyamatot és csökkenti a hibát.

• Kézi ellenőrzés (opcionális): A bonyolultabb forgatókönyvekhez kézi ellenőrzésekre lehet szükség annak biztosítása érdekében, hogy a meghatározott élek esetei fedezzék őket.

Eszközök és technikák a tesztkench megvalósításához

Quartus: vizuális bemeneti/kimeneti szimuláció

A Quartus olyan grafikus felületet biztosít, amely vizuálisan rendezi a bemeneteket és megfigyeli a kimeneteket.Ez a módszer hasznos lehet kezdőknek vagy olyan rendszereknek, amelyek gyakorlati, vizuális megközelítést igényelnek.Ha lehetővé teszi a szimulációval való interakciót egy grafikus környezeten keresztül, a Quartus elősegíti a bemenetek és az outputok közötti kapcsolat demystizálását, megkönnyítve a digitális rendszer időben való viselkedésének megértését.A kvartus egyik legfontosabb erőssége az, hogy ideális a kezdőknek.Intuitív, vizuális interfésze egyértelmű módszert kínál arra, hogy a bemenetek hogyan befolyásolják a kimeneteket anélkül, hogy kiterjedt szkript vagy programozási ismeretekre lenne szükség.Az általa kínált visszajelzés segíti az áramkörök viselkedésének könnyebben megragadását, így hasznos eszközévé válik a digitális rendszer kialakításának újak számára.A Quartusnak azonban megvannak a korlátai.A szimulációk beállítása a kvartusban időigényes lehet, különösen a bonyolultabb tervekhez.Az eszköz kevésbé rugalmas a szkript-alapú szimulációs eszközökhöz képest, amelyek több testreszabási és automatizálási lehetőséget kínálhatnak.A nagyszabású vagy nagyon részletes rendszerek kidolgozásához ez a rugalmasság hiánya kihívást jelenthet.

ModelsIM: Szöveges alapú szimuláció szkriptek segítségével

A Modelsim más megközelítést alkalmaz a szimulációhoz azáltal, hogy a szöveges alapú bemenetet a szkriptek révén rangsorolják.Hozzon létre teszt forgatókönyveket Verilog (.V) vagy VHDL (.VHD) szkriptekkel, ahelyett, hogy vizuálisan elrendezné a bemeneteket és kimeneteket.Ez a módszer nagyobb pontosságot és irányítást biztosít.Ahelyett, hogy egy grafikus felületre támaszkodna, meghatározza, hogyan kell a rendszert részletes szkriptek segítségével tesztelni, lehetővé téve a szimulációs folyamat nagyobb testreszabását és automatizálását.A Modelsim egyik legfontosabb erőssége az általa kínált rugalmasság.A szkriptek használatával jobban ellenőrizheti a teszt forgatókönyveit, lehetővé téve számukra komplex és pontos szimulációk létrehozását.Miután a tervező ismeri a szintaxist és a munkafolyamatot, a szimulációk beállítása sokkal gyorsabb lehet a grafikus eszközök, például a kvartus használatához képest.A szkriptek újrafelhasználásának és módosításának képessége szintén növeli annak hatékonyságát, különösen a nagyobb projektekben.A ModelsIM szöveges megközelítése azonban bizonyos korlátozásokkal jár.Ez megköveteli a Verilog vagy a VHDL szintaxis szilárd megértését, amely kihívást jelenthet azoknak a kezdőknek, akik ismeretlenek a hardverleírás nyelvén.Ennek eredményeként a Modelsim meredekebb tanulási görbével rendelkezik, összehasonlítva a több vizuális szimulációs eszközhöz.Lehet, hogy az új felhasználóknak nehéz az indulás, de a gyakorlatban a szkriptek által kínált pontosság és rugalmasság értékes eszköz lehet.

Áthidaló elmélet és gyakorlat az ellenőrzés során

A tesztpadok hídként szolgálnak az elméleti tervek és az alkalmazások között azáltal, hogy szimulálják, hogy a digitális rendszer hogyan viselkedik különböző körülmények között, ideértve az éleket és a váratlan bemeneteket is.A digitális formatervezésben gyakran nehéz megjósolni, hogy egy rendszer hogyan fog teljesíteni a gyakorlatban, kizárólag az elméleti modellek alapján.A TestBenches bezárja ezt a rést azáltal, hogy lehetővé teszi az absztrakt tervezési koncepciókon túllépést és a rendszer viselkedésének ellenőrzött, szimulált környezetben történő értékelését.A szimulációs eszközöket a tesztpadokban történő használatának egyik legfontosabb előnye az azonnali visszajelzés, amelyet a hibakeresés során nyújtanak.Az olyan eszközök, mint a Multisim vagy a Modelsim, a rendszer viselkedésének vizuális ábrázolását kínálják, megmutatva, hogy a bemenetek változásai hogyan befolyásolják az idő múlását.Ez a visszajelzés lehetővé teszi a problémák gyorsabb meghatározását, a hibák visszaszorítását a kiváltó okhoz, és ennek megfelelően módosítani.Például, ha egy rendszer nem felel meg az időzítési korlátoknak, vagy váratlan viselkedést mutat bizonyos bemeneti szekvenciákban, akkor a tesztpad azonnal kiemelheti ezeket a hibákat, jóval a rendszer fizikailag felépítése előtt.A tervezési ciklus korai szakaszának azonosításával a tesztpadok csökkentik a költséges átdolgozás és a fizikai prototípus készítésének szükségességét, ésszerűsítve az ellenőrzési folyamatot.Ez a korai szakaszban történő validálás elősegíti, hogy a digitális rendszerek funkcionálisan helyesek és ellenállóak legyenek a körülményekhez, ezáltal megbízhatóbbá válnak és csökkentik a kudarc kockázatát a telepítés után.Ilyen módon a tesztpadok gyakorlati eszközként szolgálnak az elméleti tervek robusztusá történő átalakításához.

Fejlett Testbench architektúra

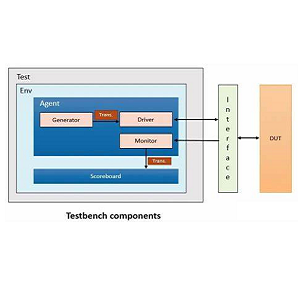

A fejlett tesztkenchek túlmutatnak az egyszerű bemeneti-kimeneti tesztelésen azáltal, hogy további alkatrészeket építenek be a komplex rendszerek kezelésére.A standard tesztpad három kulcsfontosságú részt tartalmaz: a Stimulus generátor bemeneti jelek létrehozása, a Tervezés a teszt alatt (DUT), amely a tényleges tesztelt hardver és egy Kimeneti monitor Ez ellenőrzi a kimeneteket a várt eredményekkel szemben.Ezek az összetevők együtt dolgoznak a digitális minták alaposabb és pontosabb ellenőrzésének biztosítása érdekében.

A tesztpad pontosságának javítása olyan technikák alkalmazását foglalja magában, amelyek biztosítják, hogy a formatervezés megbízhatóan teljesítsen különböző forgatókönyvekben. Randomizált tesztelés Bemutatja a kiszámíthatatlan bemeneti mintákat, hogy ellenőrizze a rendszer stabilitását különböző körülmények között. Szélső tok tesztelés A határhelyzetekre összpontosít, ahol a rendszer valószínűleg hibákkal jár.Végül, Regressziós tesztelés Magában foglalja a tesztek újbóli futtatását a változások után, hogy megerősítse, hogy nem vezettek be új problémákat, biztosítva, hogy a rendszer az idő múlásával következetes és hibamentes maradjon.

Szkript tesztpadok

A hatékony és megbízható tesztpadok létrehozásához a Verilogban vagy a VHDL -ben kövesse a legfontosabb bevált gyakorlatokat.Indítsa el az egyszerűt, majd bontsa ki az alapvető funkciók első tesztelésével, és fokozatosan hozzáadva a bonyolultabb forgatókönyveket.Használja a megjegyzéseket és a dokumentációt, hogy a szkripteket könnyebben megértse és karbantarthassa az egyes szakaszok egyértelmű elmagyarázásával.Végül, ahol csak lehetséges, automatizáljon, hogy időt takarítson meg, és csökkentse a hibákat hurkok és funkciók használatával az ismétlődő feladatok és a bemeneti minták kezelésére.
