Átfogó útmutató a térképérzékelőkhez: funkció, típusok, kérdések és karbantartás

Az elosztó abszolút nyomás (MAP) érzékelő manapság az autómotorok része, segítve a motor jól működését azáltal, hogy kezelje, hogy mennyi üzemanyag megy be, és mikor tüzet okoz a gyújtógyertyák.Ez az érzékelő méri a motor nyomását a motor részén, úgynevezett szívócsonknak, és elküldi ezeket az információkat a motorvezérlő modulhoz (ECM).Az ECM ezután ezeket az adatokat használja a motor futtatásának módosítására, ügyelve arra, hogy a különböző vezetési helyzetekben zökkenőmentesen működjön, mint például a felgyorsulás vagy a lelassulás.Ez a cikk alaposan megvizsgálja, hogyan működik a térképérzékelő, annak funkciói, különféle típusok, amelyekbe kerülnek, a gyakori problémák, amelyek akkor jelentkezhetnek, ha az érzékelő nem működik jól, és hogyan lehet megtudni, mi a baj, ha vannak problémák.

Katalógus

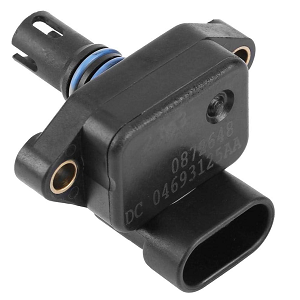

Mi az a térképérzékelő?

Az elosztó abszolút nyomás (MAP) érzékelő a jármű motorkezelő rendszerének egyik alkotóeleme, amely felelős az optimális teljesítmény és hatékonyság biztosításáért.Megméri a légnyomást a szívócsonkon belül, és ezeket az adatokat a motorvezérlő egységnek (ECU) továbbítja, amely ennek megfelelően beállítja az üzemanyag -befecskendezést és a gyújtás időzítését.Ezeknek a nyomásváltozásoknak a folyamatosan megfigyelésével az ECU meghatározhatja a megfelelő mennyiségű léggyártási keveréket az égéshez.A térképérzékelőt a szívócsonkra vagy annak közelében kell felszerelni, gyakran a fojtószelep testéhez vagy a hengerfejhez, ahol pontos leolvasást nyújthat a motor légnyomás szintjéről.Az adatok segítenek a motornak alkalmazkodni a különféle vezetési körülményekhez, javítva az általános reagálást és az üzemanyag -hatékonyságot.

A térképérzékelő szerepet játszik az üzemanyag -fogyasztás optimalizálásában, a sima gyorsulás biztosításában és a motor élettartamának meghosszabbításában.Mivel a motor eltérő levegő-üzemanyag-arányokat igényel különböző terhelések mellett, az érzékelő lehetővé teszi a pontos üzemanyag-beállításokat, megakadályozva azokat a problémákat, mint a motor kopogtatása, a rossz üzemanyag-fogyasztás és a lassú teljesítmény.A hibásan működő térképérzékelő helytelen nyomásolvasásokat küldhet az ECU -nak, olyan tünetekhez vezethet, mint például a durva alapjárat, a gyorsulás során habozás, a túlzott üzemanyag -fogyasztás vagy akár az elakadás.A hibás MAP -érzékelő rendszeres karbantartása és időben történő cseréje megakadályozhatja a motor költséges javítását és elősegítheti a jármű következetes teljesítményének fenntartását.Rendszeresen ellenőriznie kell az érzékelőt a szén -dioxid -felhalmozódás, a vezetékkárosodás vagy a vákuumszivárgás szempontjából annak biztosítása érdekében, hogy továbbra is működjön.

A MAP -érzékelő membrán és feszültségmérővel működik, amely együtt működik a szívócsonk és a külső levegő közötti nyomásváltozások észlelésében.Ahogy a membrán a nyomásingadozásokra reagálva hajlik, megváltoztatja az elektromos ellenállást a feszültségmérőben, így egy feszültségjelet hozva létre, amelyet az ECU értelmez.Ez a jel segíti az ECU motor beállításait az optimális működtetéshez különböző körülmények között, például nagysebességű gyorsulás vagy alapjáraton.Ha a MAP-érzékelő meghibásodik, a mechanika OBD-II szkennert használ a diagnosztikai hibakódok (DTC) ellenőrzéséhez, a szivárgások vákuumvonalak ellenőrzéséhez és az érzékelő feszültségének kimenetének teszteléséhez.Ha cserére van szükség, az új térképérzékelő telepítése egy egyszerű folyamat, amely javíthatja a motor teljesítményét és az üzemanyag -hatékonyságot.A MAP -érzékelő jó működési állapotban tartása szükséges a sima és hatékony vezetési élmény biztosításához.

Térkép -érzékelő funkciók

A MAP (elosztó abszolút nyomás) érzékelőnek számos fontos tulajdonsága van, amelyek elősegítik a motor zökkenőmentes működését.Az alábbiakban bemutatjuk néhány legfontosabb jellemzőjét:

• Széles mérési tartomány

A MAP (elosztó abszolút nyomás) érzékelő 0–5 voltos feszültségtartományon belül működik, lehetővé téve, hogy a szívócsonkban a nyomás legkisebb variációit is felismerje.Ez a képesség lehetővé teszi a motorvezérlő modul (ECM) számára, hogy folyamatosan elemezze a motor légnyomását, és beállítsa az üzemanyag -befecskendezés és a gyújtás időzítését.Az optimális levegő-üzemanyag-keverék fenntartásával az érzékelő segít megelőzni az olyan problémákat, mint a motor kopogtatása, habozás vagy a túlzott üzemanyag-fogyasztás.A széles mérési tartomány biztosítja, hogy a motor zökkenőmentesen alkalmazkodjon a különböző vezetési körülményekhez, függetlenül attól, hogy a jármű felgyorsul, alapjáraton vagy nehéz terhelés alatt működik -e.Pontos és érzékeny MAP -érzékelő nélkül az ECM tévesen kiszámíthatja az üzemanyag -szállítást, ami rossz motor teljesítményéhez és megnövekedett kibocsátásához vezethet.Ezért az üzemanyag -hatékonyság, a teljesítmény és a motor teljes egészségi állapotának fenntartásához fontos az érzékelő, amely széles és megbízható mérési tartományt tartalmaz.

• Nagy pontosságú

A pontosság a térképérzékelő egyik legmegfelelőbb tulajdonsága, mivel közvetlenül befolyásolja a motor azon képességét, hogy beállítsa az üzemanyag és a gyújtásbeállításokat.Mivel a motor eltérő terheléseket tapasztal, például amikor a vezető felgyorsul, lassít vagy felmászik egy meredek dombra, az érzékelőnek nagyon pontos nyomásolvasást kell biztosítania a teljesítményproblémák megelőzése érdekében.A nyomásadatok enyhe téves számítása túlzott üzemanyag -fogyasztáshoz, szokatlan alapjárathoz vagy a motor habozásához vezethet.A pontos információk átadásával a MAP -érzékelő lehetővé teszi az ECM számára, hogy biztosítsa az optimális égési hatékonyságot, csökkenti a kibocsátást és javítsa az üzemanyag -fogyasztást.A modern járművekben a fejlett térképérzékelők nagy felbontású érzékelő elemeket használnak a pontosság fokozására, biztosítva, hogy még a nyomás kisebb ingadozásait is észleljék és azonnal továbbítsák.Ez a pontosság fontos a turbófeltöltésű motorokban, ahol gyors nyomásváltozások fordulnak elő, és az üzemanyag -keveréket finoman be kell hangolni a motor károsodásának megakadályozása és a teljesítmény fenntartása érdekében.

• Tartósság durva körülmények között

A motortér szívében helyezkedik el, a MAP -érzékelő folyamatosan ki van téve szélsőséges hőmérsékleteknek, rezgéseknek és szennyeződéseknek, például pornak, olajnak és üzemanyaggőzeknek.Ezen kemény körülmények ellenére az érzékelőnek hosszú ideig meg kell őriznie funkcionalitását.A kiváló minőségű térképérzékelőket olyan robusztus anyagok felhasználásával építik fel, amelyek ellenállnak a hőmérsékleti ingadozásoknak és a motor rezgéseinek a pontosság elvesztése nélkül.Egyes érzékelők védő bevonatokkal vagy lezárt házakkal érkeznek, hogy megakadályozzák a nedvesség vagy a törmelék teljesítményét.A tartósság kulcsfontosságú, mivel a hibás térképérzékelő a motorok hibás tűzfenékét, vagy az energiavesztést okozhatja, amely mind frusztráló, mind költséges lehet a járműtulajdonosok számára.A rendszeres kopás és a szakadás ronthatja az érzékelő teljesítményét, így a magas színvonalú, tartós érzékelőbe történő befektetés minimalizálhatja a gyakori pótlások szükségességét és megakadályozhatja a váratlan bomlásokat.

• Gyors válaszidő

A nagyteljesítményű térképérzékelőnek képesnek kell lennie arra, hogy azonnali reagáljon az ingadozásokra sokrétű nyomáson, biztosítva, hogy az ECM másodperces másodperces beállítást végezzen a levegő-üzemanyag-keverékhez.A lassú vagy elmaradott érzékelő késleltetett fojtószelep -reakciót, habozást vagy akár nem gyújthat.Amikor a járművezető hirtelen felgyorsul vagy lassul, a szívócsonkon belüli nyomás gyorsan megváltozik, és a térképérzékelőnek késleltetése nélkül frissített leolvasásokat kell küldenie az ECM -nek.A modern térképérzékelőket nagysebességű elektronikus alkatrészekkel tervezték, amelyek lehetővé teszik a szinte pillanatnyi adatátvitelt, segítve a sima gyorsulást és a hatékony üzemanyag-égést.A gyorsan reagáló MAP-érzékelő javítja a jármű biztonságát azáltal, hogy biztosítja, hogy a motor komoly pillanatokban ne lazítsa meg vagy veszítse el az energiát, például amikor egy autópályára egyesül, vagy egy másik járművet túllép.

• Kompatibilis kimeneti jelek

A megfelelő működéshez a MAP-érzékelőnek zökkenőmentesen kommunikálnia kell a jármű ECM-jével, amely kompatibilitást igényel a helyes jel típusával, akár feszültség-alapú (analóg), akár frekvencia-alapú (digitális).Az érzékelő a nyomásolvasásokat elektromos jelzé alakítja, hogy az ECM értelmezi az üzemanyag -befecskendezés és a gyújtás időzítését.Ha a kimeneti jel gyenge, következetlen vagy összeegyeztethetetlen a jármű rendszerével, akkor az ECM tévesen értelmezheti az adatokat, ami rossz motor teljesítményéhez, megnövekedett kibocsátáshoz vagy akár figyelmeztető lámpák kiváltásához vezethet az irányítópulton.Számos tervezési térképérzékelő, amely megfelel a különböző járműmodellek konkrét elektromos igényeinek, biztosítva, hogy az érzékelő kimenete stabil és pontos maradjon.Az erős, megbízható jelkibocsátással rendelkező kiváló minőségű MAP-érzékelő javíthatja a motor teljes teljesítményét és üzemanyag-hatékonyságát, miközben megakadályozhatja a hamis hibakódokat, amelyek felesleges javításokhoz vezethetnek.

• Beépített diagnosztikai jellemzők

A térképérzékelők öndiagnosztikai képességekkel érkeznek, lehetővé téve a jármű ECM-jének a lehetséges érzékelő hibáinak észlelését, mielőtt a motorproblémákat okoznák.Ha az érzékelő következetlen vagy helytelen leolvasásokat kezd el biztosítani, akkor az ellenőrző motor lámpáját (CEL) indíthatja el, és egy diagnosztikai hibakódot (DTC) tárolhat az ECM memóriájában.Ez a szolgáltatás elősegíti a mechanikát, hogy gyorsan azonosítsa a problémát kiterjedt hibaelhárítás, időmegtakarítás és a javítási költségek csökkentése nélkül.A hibás MAP -érzékelő korai felismerése megakadályozza a súlyos következményeket, mint például a motor kopogtatása, az energia elvesztése vagy a nem hatékony üzemanyag -égés, ami drága javításokhoz vezethet, ha nem címezve maradnak.Egyes fejlett térképérzékelőknek még sikertelen mechanizmusai is vannak, lehetővé téve az ECM számára, hogy lágy üzemmódba lépjen, ha az érzékelő teljesen meghibásodik, megakadályozva a motor további károsodását.Ezek a beépített diagnosztika biztosítja, hogy a motor a lehető leghatékonyabban működjön, miközben minimalizálja a hirtelen hibák kockázatát.

Térképérzékelő szerkezete

A MAP (elosztó abszolút nyomás) érzékelőt gondosan úgy tervezték, hogy mérje a légnyomást a motor szívócsonkjában.Számos kulcsfontosságú része van, amelyek együtt működnek, hogy pontos információkat küldjenek a motorvezérlő modulnak (ECM).Ezek az alkatrészek biztosítják, hogy a motor megkapja a megfelelő üzemanyag -keveréket a sima és hatékony működéshez.

Szilícium membrán: Az érzékelő szíve

A térképérzékelő lényegében fekszik a szilícium membrán, egy vékony, mégis nagyon érzékeny komponens, amely felelős a nyomásváltozások észleléséért.Ez a membrán mikro-markoló szilíciumból vagy más rugalmas félvezető anyagból készül, amelynek célja, hogy pontosan reagáljon a szívócsonkon belüli változó nyomásra.A motor futásakor a nyomáson belüli nyomás a fojtószelep helyzetétől, a motor terhelésétől és a magasság megváltozásától függően ingadozik.A membrán e variációkkal arányosan hajlítással vagy hajlítással reagál.Amikor a membrán mozog, az elektromos tulajdonságok, például az ellenállás vagy a kapacitás mérhető változást okoz.

Ezeknek a perc változásoknak az érzékelő működéséhez szükség van, mivel ezek nyers adatokként szolgálnak a pontos nyomásszint meghatározásához.Mivel a szívócsonkon belüli nyomás közvetlenül befolyásolja az üzemanyag -befecskendezést és a gyújtás időzítését, a membrán pontossága jó a hatékony égés biztosítása érdekében.A szilícium membrán tartóssága szintén fontos tényező az érzékelő teljesítményében.Tekintettel a motortéren belüli kemény környezetre, ahol magas hőmérsékletek, rezgések és szennyeződések vannak jelen, a membránot úgy kell megtervezni, hogy ellenálljon ezeknek a körülményeknek az idő múlásával történő lebomlása nélkül.A védekező bevonatok gyakran használják a membrán hosszú élettartamának és megbízhatóságának javítására, biztosítva a következetes teljesítményt az érzékelő élettartama alatt.

Jelfeldolgozás: A nyomás konvertálása adatokká

A membrán mozgása által generált elektromos válasz rendkívül kicsi, és további feldolgozást igényel, mielőtt az ECM felhasználhatja.Itt játszik a jelfeldolgozó áramkör a térképérzékelő belsejében.Ezek az áramkörök felerősítik és finomítják a membrán által termelt gyenge jelet, átalakítva azt olyan formává, amelyet az ECM pontosan képes értelmezni.A legtöbb térképérzékelő egyfajta ellenállási vagy kapacitív érzékelési mechanizmust használ, amely a nyomásváltozásokat elektromos jelgé alakítja.Mivel azonban a kezdeti jel túl gyenge ahhoz, hogy megbízható legyen, az erősítő áramkör beépül az érzékelőbe, hogy az adatokat az átvitel előtt erősítse.

Ez az amplifikációs folyamat kiküszöböli a zajt vagy az interferenciát, amely pontatlan leolvasásokhoz vezethet, biztosítva, hogy az ECM pontos nyomásinformációkat kapjon.Amplifikáció után az elektromos jelet tovább dolgozzuk fel egy szabványosított kimenet létrehozása érdekében.Erre azért van szükség, mert a különböző járművek és ECM rendszerek eltérő jelformátumokat igényelnek.Egyes érzékelők feszültség-alapú analóg jeleket használnak, mások frekvenciaalapú digitális jeleket alkalmaznak.A jelek finomhangolásának és feldolgozásának képessége lehetővé teszi a MAP-érzékelő számára, hogy hatékonyan működjön a járművek és modellek széles skáláján, biztosítva a kompatibilitást a különböző motorvezérlő architektúrákkal.

Analóg és digitális kimenetek: Kommunikáció az ECM -vel

A jel feldolgozása után azt az ECM -hez kell elküldeni egy megfelelően értelmezhető formátumban.A MAP -érzékelők analóg vagy digitális kimeneti módszereket használnak, a jármű kialakításától és a használt ECM típusától függően.Ezek a kimeneti jelek lehetővé teszik az ECM -et, hogy az üzemanyag -befecskendezést, a gyújtás időzítését és más motorparamétereket a mért elosztó nyomás alapján állítsa be.Az analóg térképérzékelők folyamatosan változó feszültségjelet adnak ki.Ebben a rendszerben a feszültség növekszik vagy csökken a sokrétű nyomással.Például nagyobb nyomáson (például a teljes fojtószelep során) az érzékelő nagyobb feszültséget eredményezhet, míg alacsonyabb nyomásnál (például alapjáraton vagy lassuláskor) a feszültség alacsonyabb lenne.Az ECM elolvassa ezeket a feszültségváltozásokat időnként, és ennek megfelelően pontos beállításokat hajt végre.

Ezzel szemben a digitális térképérzékelők impulzus alapú vagy frekvencia-modulált jelet használnak.Folyamatos feszültség helyett ezek az érzékelők az OFF impulzusok vagy a frekvenciaváltozások formájában küldnek adatokat, amelyeket az ECM ezután nyomásértékekké dekódol.A digitális jelek kevésbé hajlamosak az interferenciára, és bizonyos alkalmazásokban pontosabbak lehetnek, így előnyösebbé teszik őket a nagy teljesítményű vagy a modern motorrendszereknél.A kimeneti típustól függetlenül az ECM ezen információkra támaszkodik az optimális égés fenntartása érdekében, megakadályozva olyan kérdéseket, mint például a sérülések, kopogtatás vagy a nem hatékony üzemanyag -fogyasztás.

Hőmérsékleti kompenzáció: A pontosság biztosítása minden körülmények között

A hőmérséklet -ingadozások a nyomásolvasáshoz, ezért a hőmérsékleti kompenzáció jellemzője a térképérzékelő kialakításában.Mivel a levegő meghosszabbodik vagy összehúzódik a hőmérsékleti változásokkal, a nem kiigazított leolvasások helytelen üzemanyag-levegő keverékek számítását eredményezhetik.Ennek megakadályozása érdekében a modern MAP -érzékelők beépítik a hőmérsékleti kompenzációs áramkört, amely korrigálja a környezeti variációkat a pontos nyomásmérések biztosítása érdekében.Ez az áramkör termisztorból vagy más hőmérséklet-érzékeny alkatrészekből áll, amelyek észlelik a környezeti vagy a szívó levegő hőmérsékletének változásait.Amikor a hőmérséklet növekszik vagy csökken, az érzékelő ennek megfelelően beállítja a nyomásolvasást, megakadályozva az üzemanyag -szállítás hibáit.

Hőmérsékleti kompenzáció nélkül a MAP -érzékelő félreértelmezi a levegő sűrűségének változásait, ami gazdag vagy sovány üzemanyag -keverékekhez, rossz motor teljesítményéhez és még megnövekedett kibocsátáshoz vezethet.A hőmérsékleti kompenzáció fontossága nyilvánvalóvá válik a szélsőséges időjárási körülmények között.Hideg éghajlaton a levegő sűrűbb, ami túlteljesítést eredményezhet, ha az érzékelő nem veszi figyelembe a hőmérséklet csökkenését.Forró körülmények között a levegő kibővül, és kompenzáció nélkül az ECM túlságosan csökkentheti az üzemanyag -szállítást, habozást vagy energiavesztést okozva.A hőmérséklet -korrekció integrálásával a MAP -érzékelő biztosítja a motor hatékony működését, függetlenül a külső hőmérsékleti változásoktól.

Beépített diagnosztika: A problémák korai észlelése

A megbízhatóság fokozása és a karbantartás egyszerűsítése érdekében sok modern térképérzékelő öndiagnosztikai képességekkel jár.Ezek a beépített megfigyelő rendszerek elősegítik az érzékelő hibáinak felismerését és a kérdések kommunikálását az ECM-vel.Ha olyan problémát észlelnek, mint például a hibás membrán, a vezetékek vagy az inkonzisztens jelkimenet, akkor az ECM naplózhat egy hibakódot, és a legtöbb esetben ellenőrző motor lámpáját (CEL) indíthatja el a műszerfalon.Az ECM folyamatosan figyeli a térképérzékelő jelét a rendellenességek miatt.Ha az érzékelő kimenete eltér a várt értékektől, például egy adott motor állapotának irreálisan magas vagy alacsony nyomás elolvasásától, akkor az ECM potenciális meghibásodásként jelzi.

A mechanika ezután letöltheti a diagnosztikai hibakódokat (DTC-k) egy szkennelő eszköz segítségével, lehetővé téve az érzékelővel kapcsolatos problémák gyors azonosítását és hibaelhárítását.A térképérzékelők segítenek megelőzni a komolyabb motorproblémákat.A hibák korai felismerése megakadályozhatja a problémákat, mint például a túlzott üzemanyag -fogyasztás, a gyenge gyorsulás, a durva alapjárat vagy a motor hibája.Ez nemcsak javítja a jármű megbízhatóságát, hanem csökkenti a javítási költségeket azáltal, hogy lehetővé teszi az érzékelő időben történő cseréjét, mielőtt az súlyos motorteljesítményekkel kapcsolatos problémákhoz vezet.

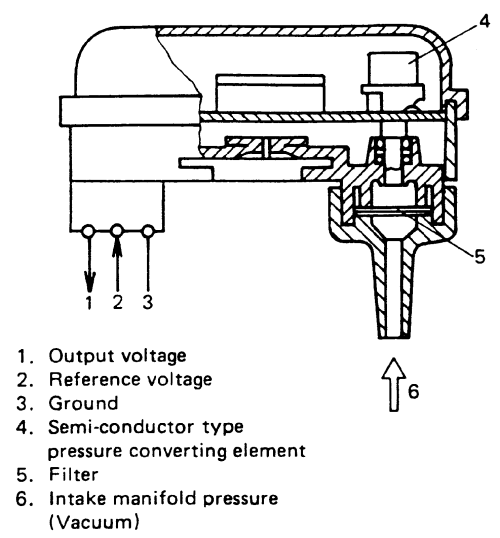

2. ábra: Térkép -érzékelő szerkezete

Térkép -érzékelő típusok

A MAP (elosztó abszolút nyomás) érzékelők különböző típusúak, amelyek célja a különböző motorrendszerek specifikus igényeinek kielégítése.Mindegyik típus eltérően méri a légnyomást, biztosítva, hogy a motorvezérlő rendszer megkapja a legpontosabb adatokat az üzemanyag -beállításhoz, a gyújtás időzítéséhez és a motor általános teljesítményéhez.Az ilyen típusok megértése segít a megfelelő érzékelő kiválasztásában a jármű követelményeihez.Az alábbiakban bemutatjuk a MAP -érzékelők fő típusait, egyedi funkcióikat és előnyeiket.

Abszolút nyomásérzékelő

Az abszolút nyomásérzékelő a pontos légnyomást a szívócsonkon belül méri, tökéletes vákuum (nulla nyomás) felhasználásával referenciapontként.Ez azt jelenti, hogy az érzékelő nem veszi figyelembe a légköri nyomásváltozásokat, hanem kizárólag a motor beviteli elosztójában lévő tényleges nyomásszintekre összpontosít.Mivel egy változatlan vákuum -referenciára támaszkodik, következetes leolvasást nyújt, függetlenül a külső környezeti feltételektől, például a magasságtól vagy az időjárástól.Az ilyen típusú érzékelő hasznos a nagy teljesítményű és kényszerített indukciós (turbófeltöltős vagy töltésű) motorokban, ahol a pontos nyomásolvasások fenntartása jó a teljesítmény és az üzemanyag-hatékonyság optimalizálásához.

Más érzékelőkkel ellentétben, amelyeket a légköri nyomásingadozások befolyásolhatnak, az abszolút nyomástérkép -érzékelő biztosítja, hogy a motor hatékonyan működjön a vezetési körülmények között.Gyakran használják olyan járművekben, amelyek gyakran eltérő magasságokon haladnak át, mivel a magasságváltozások nem befolyásolják annak nyomásolvasását.A pontos és stabil elosztónyomás -adatok folyamatos biztosításával az abszolút nyomású térkép -érzékelők lehetővé teszik az ECM számára, hogy beállítsák az üzemanyag -befecskendezés és a gyújtás időzítését.Ez lehetővé teszi a motor számára, hogy fenntartsa az optimális égési hatékonyságot, csökkentse a kibocsátást és javítsa az általános teljesítményt.Az abszolút nyomásérzékelők megbízhatósága miatt a teljesítmény-központú és nagy magasságú alkalmazások előnyben részesített választása.

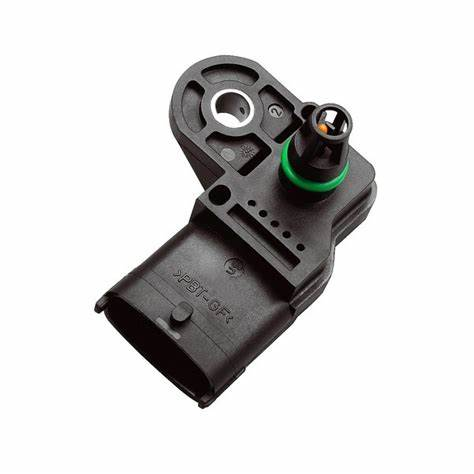

3. ábra: Abszolút nyomásérzékelő

Mérőnyomás -érzékelő

A mérőnyomás -térkép -érzékelő a szívócsonk nyomásának és a motort körülvevő légköri nyomás közötti különbség megmérésével működik.Az abszolút nyomási térképérzékelővel ellentétben, amely a tökéletes vákuumra utal, a mérőnyomás -érzékelő folyamatosan összehasonlítja a sokrétű nyomást a külső légnyomással.Ez a relatív mérés jól alkalmassá teszi a természetes szívható motorok számára, amelyek a megfelelő égés és hatékonyság légköri körülményeire támaszkodnak.A természetesen szívható motorokban a turbófeltöltők vagy töltők nélküliek, a külső légnyomás befolyásolja a motor teljesítményét.Ahogy a légköri nyomás időjárási, magasság- vagy környezeti feltételek miatt megváltozik, a mérőnyomás -térkép -érzékelő segít az ECM -nek az üzemanyag -szállítás és a gyújtás időzítésének beállításában.

Ez biztosítja, hogy a motor továbbra is hatékonyan működjön, függetlenül a külső nyomásváltozásoktól.Például, ha magasabb tengerszint feletti magasságban vezet, ahol a légköri nyomás alacsonyabb, az ECM kompenzálja a levegő-üzemanyag arányának a sima működés fenntartása érdekében történő módosítását.A szívócsonk és a külső környezet közötti nyomáskülönbség folyamatos nyomon követésével a mérőnyomás -térkép -érzékelő biztosítja az optimális motor működését.Segít az üzemanyag hatékonyságának javításában, támogatja a sima gyorsulást és fenntartja a stabil alapjáraton.Ez az alkalmazkodóképesség gyakori választássá teszi azokat a járműveket, amelyek változatos környezeti körülmények között működnek, ahol a légköri nyomásingadozásokat figyelembe kell venni.

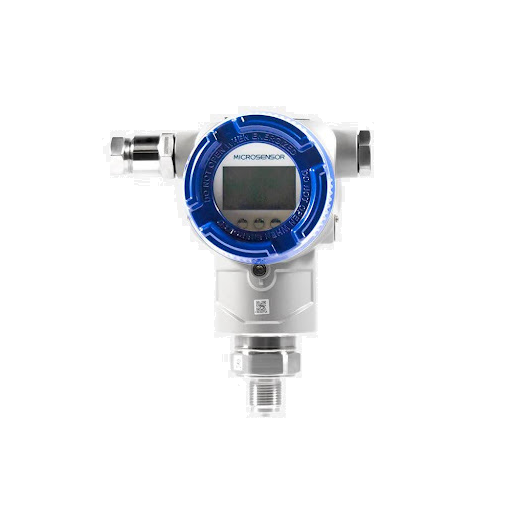

4. ábra

Differenciális nyomásérzékelő

A differenciálnyomás -térkép -érzékelő a beviteli rendszer két specifikus pontja közötti nyomáskülönbséget méri, ahelyett, hogy egyszerűen a külső légköri nyomást vagy a vákuumot hivatkozna.Ez az érzékelő általában összehasonlítja a nyomási szinteket a szívócsonk és a fojtószelep teste vagy a szívó rendszer más helye között.A légáramlás és a nyomásváltozások részletesebb mérésével hasznos a levegő bevitelével és a motor légzésével kapcsolatos teljesítményproblémák észlelésében.Az ilyen típusú érzékelő értékes a fejlett motorkezelő rendszerekben, amelyek pontos diagnosztikát igényelnek a légáramlással kapcsolatos problémákhoz.

Például, ha a légszűrőben van egy eltömődés, vákuumszivárgás vagy obstrukció a fojtószelep -testben, akkor a differenciálnyomás -térkép -érzékelő kimutathatja a szokatlan nyomásesést vagy növekedését.Ha ilyen eltérések fordulnak elő, az ECM adatot kap az érzékelőtől, és figyelmeztető lámpát válthat ki, vagy beállíthatja a motor beállításait a probléma kompenzálására.Mivel képes diagnosztizálni a légáramlás hatékonyságát, a differenciálnyomás -térkép -érzékelőt általában komplex beviteli rendszerekkel, turbófeltöltős motorokkal és kibocsátásvezérlő rendszerekkel rendelkező járművekben használják.Segít az optimális levegőbevitel fenntartásában, megakadályozza a teljesítményproblémákat, például a csökkentett teljesítményt vagy a rossz üzemanyag -fogyasztást, és hozzájárul a motor teljes hatékonyságához.Ez fontos alkotóelemsé teszi a modern diagnosztikai és emissziós redukciós stratégiákban.

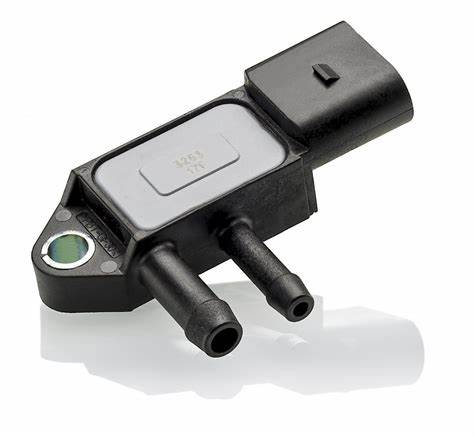

5. ábra

Frekvencia kimeneti térképérzékelő

A frekvencia kimeneti térkép -érzékelő a feszültségjel helyett változó frekvenciajel segítségével továbbítja a nyomásadatokat az ECM -hez.Az elosztónyomás megváltozásával az érzékelő beállítja a jelimpulzusok frekvenciáját, amelyet az ECM értelmez, hogy meghatározza a megfelelő üzemanyag -keveréket és a gyújtás beállításait.Ez az adatátviteli módszer hatékony olyan környezetekben, ahol az elektromos zaj és az interferencia megzavarhatja a hagyományos feszültség-alapú jeleket.A frekvencia kimeneti térképérzékelőket széles körben használták a régebbi járműmodellekben és a speciális motorrendszerekben, különösen azokban az alkalmazásokban, ahol az elektromos stabilitás prioritás volt.Mivel a frekvenciaalapú jelek kevésbé hajlamosak az elektromágneses interferencia torzulására, ezeket az érzékelőket gyakran a nagy teljesítményű vagy ipari motorokban részesítették előnyben, amelyek szélsőséges körülmények között működtek.

Ezek gyakoriak voltak a korai elektronikus üzemanyag -befecskendező rendszerekben.Noha ezeket az érzékelőket nem használják olyan széles körben a modern járművekben, a feszültség-alapú térképérzékelők fejlesztése miatt, ezek továbbra is megtalálhatók bizonyos régi rendszerekben.Egyes speciális járművek és ipari alkalmazások továbbra is használják a frekvenciakimeneti érzékelőket tartósságuk és a jelzaj elleni ellenálláshoz.Noha az újabb technológiák nagyrészt helyettesítették őket, továbbra is fontos része az autóipari történelemnek és az egyes mérnöki alkalmazásoknak.

Analóg feszültség kimeneti térképérzékelő

Az analóg feszültség kimeneti térképérzékelője úgy működik, hogy folyamatosan változó feszültségjelet küld az ECM -nek, ami megfelel az elosztónyomás változásának.Ahogy a szívócsonk nyomásának növekedése vagy csökken, az érzékelő arányos feszültségkimenetet eredményez, amelyet az ECM az üzemanyag -befecskendezés, a gyújtás időzítése és más motorfunkciók kiigazításához használ.Az ilyen típusú térképérzékelőt a leggyakrabban a modern járművekben használják pontosságának, egyszerűségének és az elektronikus vezérlőrendszerekkel való zökkenőmentes integrációnak köszönhetően.Az ECM gyorsan feldolgozhatja a feszültségjeleket az érzékelőtől a módosítások elvégzése érdekében, biztosítva, hogy a motor hatékonyan működjön különböző vezetési körülmények között.

A feszültség kimenetének sima, folyamatos jellege lehetővé teszi a levegő-üzemanyag-keverékek pontos ellenőrzését, ami jobb üzemanyag-fogyasztáshoz, csökkent kibocsátáshoz és a motor jobb teljesítményéhez vezet.A feszültség kimeneti térképérzékelőinek egyik lehetséges hátránya azonban az elektromos interferencia iránti érzékenységük, amely időnként pontatlan leolvasásokat vagy jelzavarokat okozhat.Ennek ellenére az árnyékolási és szűrési technológiák fejlődése minimalizálja ezeket az aggodalmakat, így az analóg feszültség kimeneti térképérzékelők az előnyben részesített választás.Megbízhatóságuk, megfizethetőségük és a kortárs ECM -ekkel való kompatibilitás biztosítja azok folyamatos széles körű felhasználását az autóipari alkalmazásokban.

Térképérzékelő funkció

A MAP (elosztó abszolút nyomás) érzékelő nem csupán a motoron belüli légnyomás mérésére szolgáló eszköz.Szerepet játszik a motorkezelésben azáltal, hogy segíti a motorvezérlő modul (ECM) az üzemanyag -szállítás és a gyújtás időzítését a motorba belépő levegő mennyiségének alapján.Erre a kiigazításra szükség van, mert a motorok különböző körülmények között működnek, például gyorsítás, alapjárat vagy egy domb felfelé történő vezetése.A térképérzékelő biztosítja, hogy a motor mindig megkapja a megfelelő levegő-üzemanyag-keveréket, ami elősegíti a jármű zökkenőmentes és hatékony működését.

A térképérzékelő egyik legfontosabb feladata az üzemanyag -hatékonyság ellenőrzése.Ha a motornak több energiára van szüksége, például kemény gyorsulás során, az érzékelő alacsony nyomást észlel a szívócsonkban, és jelzi az ECM -et az üzemanyag -befecskendezés növelése érdekében.Másrészt, amikor az autó állandó sebességgel hajózik, az érzékelő nagyobb nyomást észlel, lehetővé téve az ECM -nek az üzemanyag -fogyasztás csökkentését a futásteljesítmény javítása érdekében.Ez a folyamat segít a járművezetőknek pénzt megtakarítani az üzemanyagból, miközben megőrzi az erős motor teljesítményét.

A térképérzékelő másik fő funkciója a gyújtás időzítésének szabályozása.A gyújtás időzítése meghatározza, hogy a gyújtógyertyák mikor gyújtják meg az üzemanyagot a motor belsejében.Ha a szikra túl korán vagy túl későn fordul elő, akkor a motor enyhítheti, elveszítheti az energiát vagy az üzemanyagot.A MAP -érzékelő segít az ECM -nek a szikra időzítésének beállításában a légnyomás szintje alapján, biztosítva, hogy a motor zökkenőmentesen működjön kopogtatás vagy habozás nélkül.Ez fontos a turbófeltöltős és nagyteljesítményű motorokban, ahol pontos időzítésre van szükség az optimális energia és hatékonyság érdekében.

A térképérzékelő szerepet játszik a kibocsátás csökkentésében is.Azáltal, hogy pontos adatokat szolgáltat az ECM-nek, elősegíti annak biztosítását, hogy a levegő-üzemanyag arány ne legyen túl gazdag (túl sok üzemanyag), sem túl sovány (túl kevés üzemanyag).A megfelelően kiegyensúlyozott keverék biztosítja, hogy a motor tisztán égjen, csökkentve a káros gázokat, például a szén -monoxidot (CO), a szénhidrogéneket (HC) és a nitrogén -oxidokat (NOX).Ez a funkció fontos a környezetvédelmi előírások betartása és a jármű kibocsátási szabványainak való megfelelés szempontjából.

A rossz térképérzékelő okai

A hibás térkép (elosztó abszolút nyomás) érzékelő rossz motor teljesítményéhez, csökkentett üzemanyag -hatékonysághoz és durva alapjárathoz vezethet.Számos tényező okozhatja a MAP -érzékelő meghibásodását, így szükség van arra, hogy azonosítsa és kezelje ezeket a kérdéseket.Az alábbiakban bemutatjuk a rossz térképérzékelő fő okait, valamint a részletes magyarázatokat.

Érzékelő életkora és kopása az idő múlásával

Az idő múlásával a MAP -érzékelő természetesen elhasználódik a folyamatos használat miatt.A belső alkatrészek, beleértve a membránot és az elektronikus áramköröket, lebomlanak, és pontatlan nyomásolvasásokhoz vezethetnek.Az érzékelő öregedésével a légnyomás észlelésének képessége gyengül, ami a motorvezérlő egység (ECU) helytelen adatokat fogad.Ez rossz gyorsulást, durva alapjáraton vagy megnövekedett üzemanyag -fogyasztást eredményezhet.Az idősebb érzékelők belső elektromos hibákat is kialakulhatnak, ami késleltetett vagy nem válaszhoz vezet az érzékelőtől.A rendszeres karbantartási ellenőrzések és az öregedő térképérzékelő időben történő cseréje segíthet megakadályozni a váratlan motorproblémákat.

A szélsőséges hőmérsékleteknek és rezgéseknek való kitettség

A motortér durva környezet, amely a térképérzékelőt magas hőnek, erős rezgéseknek és állandó nyomásváltozásoknak teszi ki.A szélsőséges hőmérsékletek az érzékelő alkatrészeinek kibővítését és összehúzódását okozhatják, repedésekhez, laza csatlakozásokhoz vagy belső károsodáshoz vezethetnek.A folyamatos motor rezgései gyengíthetik az érzékelő házát, ami a belső áramkörök törését vagy laza vezetékcsatlakozásokat okozhat.Ha az érzékelő instabilá válik a rezgéskárosodás miatt, ingadozó vagy pontatlan jeleket küldhet az ECU -nak.Az érzékelő megfelelő biztonságának megőrzése és a jó szigetelés biztosítása elősegítheti a hőmérséklet és a rezgés okozta hibák megelőzését.

Vákuumszivárgás a szívó rendszerben

A vákuumszivárgás az egyik leggyakoribb oka a helytelen térképérzékelő leolvasásának.Az érzékelő pontos nyomásolvasásokra támaszkodik a szívócsonkból, hogy a helyesen működjön.Ha szivárgás van a vákuumtömlőben vagy a szívó rendszerben, akkor az érzékelő észlelheti a hamis nyomásszintet, ami miatt az ECU tévesen kiszámítja az üzemanyag -szállítást és a gyújtás időzítését.A vákuumszivárgás a térképérzékelőhöz csatlakoztatott repedezett vagy laza vákuum tömlők, a szívócsonk körüli kopott tömítések és a fojtószelep-test vagy a szívószelepek közelében történő szivárgás miatt fordulhat elő.A térképérzékelőt érintő vákuumszivárgás tünetei közé tartozik a durva alapjárat, az elakadás vagy az erővesztés.A laza vagy sérült vákuumvezetékek és a szivárgások azonnali ellenőrzése megakadályozhatja a pontatlan érzékelő leolvasását.

Szennyeződés a szennyeződésből, az olajból és a törmelékből

A szennyeződés, az olaj és a szén felhalmozódás eltömítheti a térképérzékelőt, befolyásolva annak képességét, hogy pontosan mérje a nyomást.A szennyeződés gyakran a forgattyúház szellőztető rendszeréből származó olajgőzök, a piszkos légszűrők vagy a motoros szennyeződés és a közúti törmeléknek való kitettség miatt következik be.Amikor az érzékelő eltömődött, késleltetett vagy helytelen jeleket küldhet az ECU -nak, ami rossz üzemanyag -hatékonysághoz és lassú teljesítményhez vezethet.Súlyos esetekben a szennyeződés teljesen blokkolhatja az érzékelőt, megakadályozva annak működését.A szívó rendszer rendszeres tisztítása és a légszűrők cseréje segíthet megakadályozni a felhalmozódást és biztosíthatja a pontos érzékelő leolvasását.

Gyártási hibák és rossz minőségű érzékelők

Noha nem túl gyakori, egyes térképérzékelőknek gyári hibái vagy rossz minőségű alkatrészei lehetnek, amelyek korai meghibásodást okoznak.Az alacsony minőségű érzékelők nem ellenállhatnak a durva motorviszonyoknak, pontatlan leolvasásokhoz vagy rövid élettartamokhoz vezethetnek.A hibás érzékelő tünetei közé tartozik a szabálytalan motor viselkedése, például a hirtelen elakadás, a gyújtáskimaradás vagy a jármű elindítása.Az OEM (eredeti berendezésgyártó) vagy a kiváló minőségű utángyártó érzékelők használata segíthet elkerülni a gyártási hibák által okozott korai meghibásodást.

Hibás vezetékek, laza csatlakozások vagy nem megfelelő telepítés

A térképérzékelő az elektromos vezetékekre támaszkodik, hogy jeleket küldjön az ECU -nak.A sérült vezetékek, korrodált csatlakozók vagy nem megfelelő telepítés zavarhatja a jelátvitelt, ami az érzékelő helytelen adatokat küld, vagy teljesen leállítja a munkát.A huzalozással kapcsolatos általános problémák között szerepel a kopott vagy törött vezetékek kopás, korrodált vagy piszkos csatlakozók miatt, amelyek megakadályozzák az erős elektromos csatlakozást, valamint a laza érzékelő rögzítését, és instabil leolvasásokat okoznak.Ha az érzékelőt nincsenek megfelelően telepítve, akkor lehet, hogy nem igazodik megfelelően a szívócsonkhoz, ami nyomásolvasási hibákat eredményez.A vezetékcsatlakozások ellenőrzése, a biztonságos telepítés biztosítása és a sérült vezetékek cseréje elősegítheti a megfelelő érzékelő funkció helyreállítását.

Hogyan működik a térképérzékelő?

Az elosztó abszolút nyomás (MAP) érzékelő a jármű motorkezelő rendszerének fontos része.Segít a motorvezérlő egységnek (ECU) annak meghatározásában, hogy mennyi levegő lép be a motorba, ami lehetővé teszi az üzemanyag -befecskendezés és a gyújtás időzítésének pontos beállításait.Megfelelően működőképes MAP -érzékelő nélkül a motor küzdhet a rossz teljesítmény, a durva alapjárat és a megnövekedett üzemanyag -fogyasztás miatt.A MAP -érzékelő lényegében úgy működik, hogy megméri a légnyomást a szívócsonk belsejében.A szívócsonk a motor azon része, ahol a levegő keveredik az üzemanyaggal, mielőtt belépne az égési kamrába.Mivel a motorban a levegő mennyisége a fojtószelep helyzete, a motor terhelése és a sebesség alapján változik, a MAP -érzékelő nyomásolvasást nyújt az ECU -hoz.Ezek az leolvasások segítenek az ECU-nak beállítani a levegő-üzemanyag-keveréket, biztosítva, hogy a motor megfelelő mennyiségű üzemanyagot kapjon a megfelelő időben.

A MAP -érzékelő membránot és elektronikus áramkört használ a légnyomás -változások mérésére.Az érzékelő belsejében két kamra van: az egyik oldal a környezeti (külső) levegőnek, a másiknak a szívócsonkhoz van csatlakoztatva.Amikor a motor fut, az elosztó belsejében lévő légnyomás folyamatosan változik, attól függően, hogy a fojtószelep mennyire nyílik meg vagy bezáródik.Ahogy ez a nyomás megváltozik, az érzékelő belsejében lévő membrán mozog vagy hajlít, és ezt a mozgást elektromos jelzé alakítják, amelyet az ECU -nak küldenek.

A MAP-érzékelő egy 5 voltos referenciarendszeren működik, vagyis három elektromos csatlakozással rendelkezik: referenciafeszültség, jel visszatérése és egy földhuzal.A hajtóművek vezérlőmodulja (PCM), amely kezeli a különböző motorfunkciókat, az 5 voltos referenciajelet biztosítja az érzékelőnek.A MAP -érzékelő ezután beállítja ezt a feszültséget a szívócsonk légnyomásának alapján.Ha a nyomás magas (több levegő lép be a motorba, például a gyorsulás során), az érzékelő növeli a kimeneti feszültséget.Ha a nyomás alacsony (kevesebb levegő lép be, például alapjárat vagy lassulás esetén), akkor a feszültség csökken.Ezt a változó jelet visszajuttatják a PCM -hez, lehetővé téve a motor levegőbevitelének kiszámítását és az üzemanyag -befecskendezést ennek megfelelően.

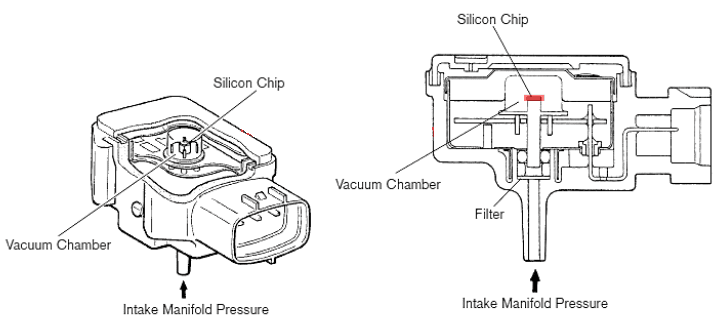

6. ábra

Ha a fojtószelep teljesen nyitva van, például a kemény gyorsulás során, a szívócsonkon belüli nyomás közel van a légköri nyomáshoz, vagyis kevesebb vákuum van.A MAP -érzékelő felismeri ezt a változást, és jelzi az ECU -t az üzemanyag -befecskendezés növelésére, így a motor nagyobb teljesítményt biztosít.Másrészt, amikor a fojtószelep majdnem bezáródik, például amikor az autó lelassul vagy alapjáraton van, akkor nagyobb a vákuumnyomás a szívócsonkban.A MAP -érzékelő ezt felismeri, és azt mondja az ECU -nak, hogy csökkentse az üzemanyag -befecskendezést, segít az üzemanyag megmentésében és a túlzott kibocsátások megelőzésében.

A térképérzékelő másik funkciója a gyújtás időzítésében játszott szerepe.Az ECU az érzékelő nyomásolvasásait használja annak meghatározására, hogy a legjobb idő a levegő-üzemanyag-keverék meggyújtására a hengerek belsejében.Ha a nyomás magas (jelzi a motor nehéz terhelését), akkor az ECU elősegíti a gyújtás időzítését, hogy növelje az energiát és a hatékonyságot.Ha a nyomás alacsony, akkor az ECU késlelteti az időzítést a kopogás vagy a gyújtáskulcs elkerülése érdekében, biztosítva a sima futó motort.

A MAP -érzékelőt a diagnosztikában és a kibocsátásvezérlésben is használják.Ha az érzékelő hibás, szennyeződés vagy kábelezési problémák miatt helytelen leolvasást nyújt, az ECU regisztrálhat egy hibakódot és bekapcsolhatja az ellenőrző motor lámpáját (CEL).A hibás térképérzékelő általános tünetei közé tartozik a gyorsulás során habozás, a rossz üzemanyag -fogyasztás, a motor elakadása vagy a kipufogógáz fekete füstje.Mivel az érzékelő szerepet játszik a megfelelő levegő-üzemanyag-keverék fenntartásában, a hibásan működő térképérzékelő nagyobb kibocsátáshoz és potenciális kudarchoz vezethet a kibocsátási tesztekben.

Térkép -érzékelő kódok

Ha egy MAP (elosztó abszolút nyomás) érzékelő nem működik megfelelően, a jármű motorvezérlő egység (ECU) hibakódot tárolhat, és bekapcsolhatja az ellenőrző motor lámpáját (CEL).Ezek a hibakódok, más néven diagnosztikai hibakódok (DTC), segítenek a mechanikában és a járműtulajdonosok azonosítása és rögzítése az érzékelővel kapcsolatos problémákkal.A kódokat OBD-II szkennerrel lehet letölteni, egy olyan eszköz segítségével, amely a jármű számítógépének tárolt hibakódjait olvassa el.Az alábbiakban bemutatjuk a leggyakoribb MAP-érzékelővel kapcsolatos hibakódokat, magyarázataikat.

• P0105: A térkép -érzékelő áramkör hibás működése

A P0105 hibakódot akkor indítják el, amikor a motorvezérlő egység (ECU) egy problémát észlel az elosztó abszolút nyomás (MAP) érzékelő áramkörén.A MAP-érzékelő szerepet játszik a légnyomás megfigyelésében a szívócsonkon belül, lehetővé téve az ECU számára, hogy kiszámítsa a megfelelő levegő-üzemanyag-keveréket az optimális motor teljesítményéhez.Ha ez az áramkör hibás működést tapasztal, akkor különféle tényezők, például a laza vagy sérült vezetékek, korrodált elektromos érintkezők miatt lehetnek, amelyek zavarják a megfelelő jelátvitelt, vagy egy olyan hibás érzékelőt, amely már nem nyújt pontos leolvasást.Mivel a MAP -érzékelő felelős az adatok elküldéséért az ECU -hoz, funkciójának bármilyen megszakítása befolyásolhatja a motor hatékonyságát és a vezethetőséget.

Amikor a MAP-érzékelő áramkör nem továbbítja a helyes nyomásolvasásokat, az ECU küzdhet a levegő-üzemanyag-keverék megfelelő beállításáért, ami különféle teljesítményproblémákhoz vezet.Tüneteket tapasztalhat, mint például a gyors üzemanyag -hatékonyság, a gyorsulás során habozás, vagy akár a váratlan motor leállása.Mivel az ECU pontos nyomásadatokra támaszkodik az égés szabályozására, a helytelen leolvasások túlságosan gazdag vagy sovány keveréket eredményezhetnek, amelyek negatívan befolyásolják mind a hatalmat, mind a kibocsátást.A probléma megoldásához ellenőrizze, hogy a kábelkötések sérülést kapjanak, tesztelje az érzékelő kimenetét, hogy megerősítse, hogy megfelelően működik -e, és szükség szerint cserélje ki a hibás alkatrészeket.A probléma korai kezelése elősegítheti a motor további teljesítményének problémáit és biztosíthatja a zökkenőmentes működést.

• P0106: Térkép -érzékelő tartomány/teljesítményprobléma

A P0106 ​​hibakód akkor fordul elő, amikor az ECU észleli, hogy a MAP -érzékelő olyan nyomásolvasásokat biztosít, amelyek a várt tartományon kívül esnek.Ez azt jelenti, hogy az érzékelő vagy olyan értékek észlelése, amelyek túl magas vagy túl alacsonyak a motor jelenlegi működési körülményeihez képest.Mivel a MAP -érzékelőt úgy tervezték, hogy figyelemmel kísérje a szívócsonk nyomását és ennek megfelelően beállítsa az üzemanyag -szállítást, a helytelen leolvasások teljesítmény -zavarokat okozhatnak.Számos tényező hozzájárulhat ehhez a kérdéshez, ideértve a hibás érzékelőt, amely pontatlan nyomásolvasást, vákuumszivárgásokat biztosít a szívócsonkban vagy a csatlakoztatott tömlőkben, valamint a szennyeződés vagy a törmelék szennyeződését, amely zavarja az érzékelő azon képességét, hogy a nyomást pontosan mérje.

Amikor az ECU helytelen nyomásadatokat kap, akkor küzdhet a levegő-üzemanyag-keverék megfelelő kiegyensúlyozásáért, ami észrevehető tünetekhez vezet, mint például a motor habozás, durva alapjárat, rossz tűzőképesség és a káros kibocsátások növekedése.Ha a MAP -érzékelő rendellenesen nagynyomású leolvasást küld, akkor az ECU túlzott üzemanyagot injektálhat, ami nem hatékony égést és megnövekedett üzemanyag -fogyasztást okozhat.Ezzel szemben, ha az érzékelő alábecsüli a nyomást, akkor a motor nem kap elegendő üzemanyagot, ami rossz gyorsulást és lassú teljesítményt eredményez.A probléma diagnosztizálásához és megoldásához a mechanika megtisztítja a MAP -érzékelőt a törmelék eltávolításához, a szívócsonk és a tömlők vákuumszivárgásainak ellenőrzéséhez, és cserélje ki az érzékelőt, ha az a hibás.

• P0107: Térkép -érzékelő áramkör alacsony bemenet

A P0107 hibakódja akkor van beállítva, amikor a térképérzékelő feszültségjelet küld az ECU -nak, amely alacsonyabb, mint a várt tartomány.Mivel a MAP érzékelő méri a légnyomást a szívócsonkon belül, annak feszültségének kimenetének meg kell felelnie a motor tényleges körülményeinek.Ha a jel túl alacsony, akkor az ECU tévesen értelmezheti ezt a nagyon alacsony nyomás jeleként, még akkor is, ha a sokrétű nyomás a normál működési szinten belül van.Ezt a kérdést gyakran egy hibás térképérzékelő okozza, amely nem képes létrehozni a megfelelő feszültségjelet, az elektromos problémákat, például a rövidzárlatot vagy a korrodált csatlakozókat, vagy a vákuumszivárgásokat, amelyek helytelen nyomásolvasásokhoz vezetnek a szívó rendszerben.

A hibás MAP -érzékelő, amely a szokatlanul alacsony nyomásról számol be, észrevehető teljesítményproblémákat okozhat, ideértve a motor energiájának elvesztését, a rossz fojtószelep -reakciót, a durva alapjáraton és súlyos esetekben a motor elakadását.Mivel az ECU elosztónyomás-adatokat használ a megfelelő levegő-üzemanyag-keverék kiszámításához, az alacsony bemeneti jel a motor túl sovány futtatásához vezethet, ami az égés egyensúlyhiányához vezethet.A probléma diagnosztizálásához szükség van a vezetékek és a csatlakozók ellenőrzésére bármilyen sérülés vagy korrózió szempontjából, az érzékelő feszültség kimenetének multiméterrel történő tesztelését annak meghatározása érdekében, hogy a várt tartományon belül van -e, és cseréljük az érzékelőt, ha az nem működik megfelelően.A probléma kiváltó okának azonnali azonosítása és rögzítése megakadályozhatja a teljesítmény további romlását és a motor potenciális károsodását.

• P0108: Térkép -érzékelő áramkör magas bemenet

A P0108 hibakód akkor jelenik meg, amikor az ECU egy feszültségjelet észlel a vártnál magasabb térképérzékelőből.Ez azt sugallja, hogy az érzékelő szokatlanul magas szívócsonk nyomást jelent, amely nem tükrözi pontosan a motor tényleges körülményeit.Mivel a MAP -érzékelő elősegíti az üzemanyag -befecskendezés és a gyújtás időzítésének szabályozását, a helytelen leolvasások nem megfelelő égéshez és a motor rossz teljesítményéhez vezethetnek.Ennek a kérdésnek a gyakori okai közé tartozik egy hibásan működő térképérzékelő, amely helytelen jeleket küld, huzalozási problémákat, például nyitott áramköröket vagy sérült csatlakozókat, valamint a légáramlás korlátozásait az eltömődött szívócsonk vagy fojtószelep -test miatt, amely félrevezető nyomásolvasásokat hozhat létre.

Amikor a MAP -érzékelő rendellenesen magas bemeneti értékeket biztosít, az ECU reagálhat, ha a szükségesnél több üzemanyagot injektál, ami túlzott üzemanyag -fogyasztáshoz és nem hatékony égéshez vezet.Észre lehet észlelni olyan tüneteket, mint például a kipufogóból származó fekete füst, a túlzottan gazdag levegő-üzemanyag-keverék, a durva motor működése és a megnövekedett üzemanyagköltségek miatt.A helytelen nyomásolvasások miatt a motor nem hatékonyan futhat, potenciálisan kiváltva egy ellenőrző motor lámpáját.A probléma diagnosztizálásához és rögzítéséhez ellenőrizze a vezetékek és az érzékelő sérüléseit, tisztítsa meg a szívórendszert az eltömődések eltávolításához, és cserélje ki az érzékelőt, ha az úgy dönt, hogy hibás.A probléma gyors kezelése elősegíti a megfelelő üzemanyag -hatékonyság és a motor teljesítményének helyreállítását.

• P0109: Térkép -érzékelő áramkör szakaszos

A P0109 hibakódot akkor indítják el, amikor a térkép -érzékelő következetlen vagy instabil jelet küld az ECU -nak.Ahelyett, hogy egy állandó feszültség -leolvasást biztosítana, amely megfelel a sokrétű nyomásnak, a jel kiszámíthatatlanul ingadozik, megnehezítve az ECU számára az üzemanyag -szállítás és a gyújtás időzítésének pontos beállítását.Az ilyen típusú problémát gyakran olyan laza vagy korrodált vezetékcsatlakozások okozzák, amelyek időnként megzavarják a jelet, egy olyan hibás érzékelőt, amely csak szórványosan működik, vagy a vezetékköteg károsodása a motor rezgései miatt.Mivel a MAP -érzékelő szerepet játszik a motorkezelésben, az időszakos kérdés szokatlan teljesítményhez és váratlan vezetőképességhez vezethet.

Ha a térképérzékelő jele instabil, akkor olyan tüneteket tapasztalhat, mint például a gyorsulás során habozás, a hirtelen energiavesztés, a motor hullámzása vagy a fojtószelep válaszának kiszámíthatatlan változásai.Ezek a szabálytalanságok megnehezíthetik a jármű vezetését, és más motor alkatrészek további feszültségéhez vezethetnek.A probléma diagnosztizálása magában foglalja a laza vagy sérült vezetékek ellenőrzését, annak biztosítását, hogy minden elektromos csatlakozó biztonságos és korróziómentes legyen, és az érzékelőt különböző körülmények között tesztelje, hogy a jel stabil -e.Ha az érzékelő továbbra is szokatlan jeleket küld, akkor az újval történő cseréje gyakran a legjobb megoldás a motor következetes teljesítményének helyreállításához és a további szövődmények megelőzéséhez.

Hogyan lehet használni a térképérzékelőt?

Az elosztó abszolút nyomás (MAP) érzékelő fontos elem a jármű motorrendszerében.Segít a motorvezérlő modulnak (ECM) a levegő-üzemanyag-keverék beállításában a jobb üzemanyag-hatékonyság, a simább gyorsulás és a csökkent kibocsátás érdekében.A MAP -érzékelő helyének megfelelő használatához azt megfelelően be kell szerelni, kalibrálni és tesztelni, hogy biztosítsa a pontos leolvasást.Az alábbiakban egy részletes útmutató található a térképérzékelő megtalálásához, csatlakoztatásához, teszteléséhez és elhárításához a legjobb motor teljesítményéhez.

A térképérzékelő megtalálása

A MAP -érzékelő használata előtt az első lépés a pontos helyének azonosítása a motortéren.A MAP -érzékelőt a szívócsonkra vagy annak közelében kell felszerelni, amely az a komponens, amely felelős a levegőnek a motorhengerekhez történő elosztásáért.Általában a fojtószelep -test közelében található, mivel a fojtószelep kinyílik és bezárásakor kimutatnia kell a nyomásváltozásokat.Az érzékelő pontos elhelyezése a jármű gyártásától és a modelltől függ, így a szerviz kézikönyvre való hivatkozás konkrét részleteket nyújthat a helyén.A legtöbb esetben ez egy kicsi, téglalap alakú érzékelő, elektromos csatlakozóval, és egyes kivitelben vákuumtömlőt rögzít.

A MAP -érzékelő pontos megkereséséhez ellenőrizze a szívócsonkot olyan érzékelő számára, amely vagy maga az elosztóhoz van csatlakoztatva, vagy vákuumtömlőn keresztül csatlakoztatva.Az érzékelőnek huzalköteg lesz, több vezetékkel, amely az ECM -hez vezet.Ha a jármű motorja elrendezése megnehezíti az érzékelő megtalálását, hasznos lehet az online javítási útmutató használata vagy a szerelő konzultációja.Fontos annak biztosítása, hogy az érzékelő jó állapotban legyen és mentes legyen a túlzott szennyeződésektől, törmelékektől vagy olaj felhalmozódásától, mivel ezek a szennyező anyagok zavarhatják a pontos nyomásolvasások biztosítását.

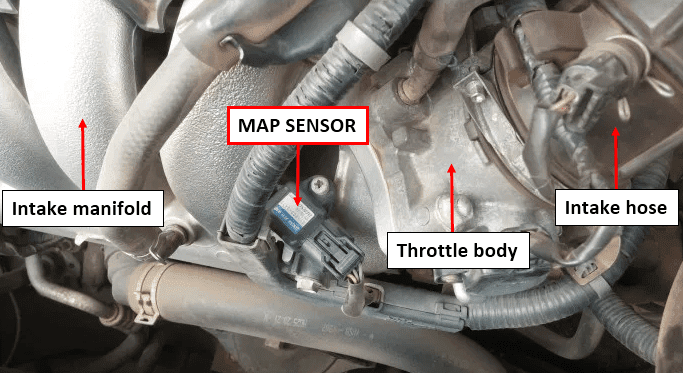

7. ábra: A térképérzékelő helye

A térképérzékelő csatlakoztatása

A MAP -érzékelő megfelelő csatlakozása fontos annak biztosítása érdekében, hogy pontosan kommunikáljon az ECM -mel.Az érzékelőt három vezetékes elektromos hevederrel csatlakoztatják, mindegyik vezeték egy adott funkciót szolgál fel.Az első vezeték a referenciafeszültség (5V), amelyet az ECM biztosít az érzékelő táplálására.A második huzal a jelvezeték, amely a nyomásolvasásokat visszaadja az ECM -hez feldolgozás céljából.A harmadik huzal a földi huzal, amely biztosítja a stabil elektromos áramlást és megakadályozza a jel interferenciáját.A vezetékek bármelyikének rossz kapcsolata helytelen leolvasásokhoz és a motorok potenciális teljesítményének problémáihoz vezethet.

A térképérzékelő csatlakoztatása előtt ellenőrizze a kábelköteg kopási jeleit, például a kopott vezetékeket, korrózió vagy laza csatlakozásokat.Csatlakoztassa az elektromos csatlakozót szilárdan az érzékelőbe, hogy biztosítsa a biztonságos illesztést.Ha az érzékelő vákuumtömlőt használ, akkor ellenőrizze, hogy vannak -e repedések, szivárgások vagy leválasztás, mivel minden vákuumszivárgás miatt az érzékelő pontatlan leolvasást nyújt.Ki kell cserélni a sérült tömlőt, hogy megakadályozzák a légnyomás ingadozását a motor teljesítményének befolyásolásában.Miután az érzékelőt biztonságosan csatlakoztatják, ellenőrizze, hogy a vezetékek megfelelően vannak -e irányítva, és nem érintkeznek -e a forró motor alkatrészeivel, amelyek idővel károkat okozhatnak.

A térképérzékelő kalibrálása

Egyes járművekben egy új MAP -érzékelő telepítése után kalibrálásra lehet szükség a pontos nyomásolvasások biztosítása érdekében.A kalibrálás az érzékelő és az ECM szinkronizálásának folyamata, hogy helyesen mérje az elosztónyomást a különböző működési körülmények között.Megfelelő kalibrálás nélkül az érzékelő helytelen jeleket küldhet, és nem megfelelő üzemanyag -beállításokhoz, a motor habozásához vagy akár elakadáshoz vezethet.Nem minden járműre van szükség kézi kalibrálásra, mivel egyes érzékelőket a gyártó előre kalibrál.Azonban azok számára, akik ezt megteszik, a helyes kalibrációs eljárást követve elősegíti a motor hatékonyságának fenntartását.

A térképérzékelő kalibrálásához diagnosztikai szkennelő eszközre van szükség, amely támogatja az érzékelő kalibrálását.Először csatlakoztassa a szkennelő eszközt a jármű OBD-II portjához, és kövesse a gyártó utasításait az ECM memóriájának visszaállításához, és törli a tárolt adatokat a régi érzékelőből.Ezután állítsa be a kiindulási nyomásértékeket a jármű előírásainak megfelelően.Ez a folyamat lehetővé teszi az ECM számára, hogy felismerje az új érzékelő leolvasásait, és ennek megfelelően módosítsa az üzemanyag -kézbesítést.Miután a kalibrálás befejeződött, hajtson végre egy tesztvezetést, hogy a motor habozás vagy energiaveszteség nélkül zavartalanul működjön.Ha a teljesítményproblémák továbbra is fennállnak, további hibaelhárításra lehet szükség.

A térképérzékelő tesztelése

Miután a MAP -érzékelő telepítése és csatlakoztatása volt, azt meg kell vizsgálni, hogy megerősítse, hogy megfelelően működik -e.A hibás MAP -érzékelő különféle motorok teljesítmény problémáit okozhat, mint például a durva alapjárat, a gyenge gyorsulás és a megnövekedett üzemanyag -fogyasztás.Az érzékelő tesztelése magában foglalja a feszültség kimenetének ellenőrzését különböző motoros körülmények között, hogy ellenőrizze, hogy pontos nyomásolvasást biztosít -e.Ez megtehető diagnosztikai szkennelő eszközzel vagy multiméterrel, amelyek mindegyike lehetővé teszi az érzékelő kimeneti jeleinek megfigyelését.

A térképérzékelő diagnosztikai szkennelő eszközzel történő teszteléséhez indítsa el a motort, és hagyja, hogy alapjáraton.Csatlakoztassa a szkennelő eszközt a jármű OBD-II portjához, és keresse meg az érzékelő adat menüjét.Vegye figyelembe a MAP -érzékelő leolvasásait, miközben fokozatosan növeli és csökkenti a motor fordulatszámát.Az érzékelő feszültségének felgyorsulása és csökkenése csökkenéskor növekednie kell.Ha a feszültség állandó marad, vagy szabálytalan ingadozásokat mutat, akkor az érzékelő hibás lehet.Alternatív megoldásként a MAP -érzékelő multiméterrel történő teszteléséhez állítsa DC feszültség üzemmódba, és csatlakoztassa a pozitív vezetéket a jelvezetékhez és a negatív vezetést a földhöz.A gyújtáson be van kapcsolva, de a motor kikapcsolva a feszültséget 4,5 V és 5 V között kell olvasni.Amint a motor fut, a feszültségnek a fojtószelep bemenete szerint ingadoznia kell.A következetesen alacsony vagy nagyfeszültségű leolvasás hibás érzékelőt, kábelezési problémát vagy vákuumszivárgást jelezhet, amelyek mindegyike további ellenőrzést igényel.

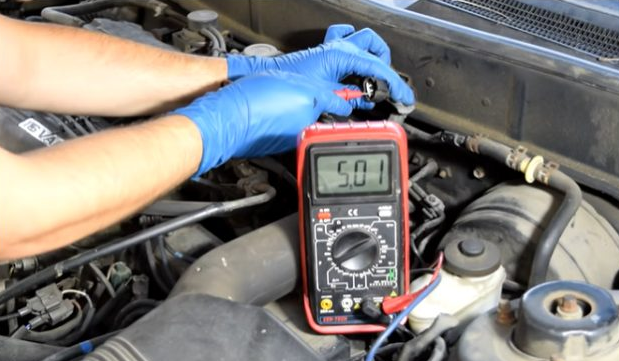

8. ábra: A térképérzékelő tesztelése

Melyek a hibás térképérzékelő tünetei?

Mivel a MAP -érzékelő segít a motorvezérlő modulnak (ECM) az üzemanyag -szállítás és a gyújtás időzítésének beállításában, minden meghibásodás helytelen motor működéséhez vezethet.A rossz térképérzékelő korai tüneteinek felismerése elősegítheti a súlyos motorok károsodását és a drága javításokat.Az alábbiakban bemutatjuk a hibás térképérzékelő leggyakoribb figyelmeztető jeleit, és hogyan befolyásolják a járművet.

Ellenőrizze a motor lámpáját (CEL) bekapcsol

A meghibásodott térképérzékelő egyik legközvetlenebb és észrevehetőbb jele az ellenőrző motor lámpájának (CEL) megvilágítása a műszerfalon.A jármű fedélzeti diagnosztikai rendszere (OBD-II) folyamatosan figyeli a térképérzékelő funkcionalitását, és amikor az érzékelő szokatlan vagy helytelen leolvasásokat nyújt, az ECM felismeri a problémát, és a figyelmeztető lámpát kiváltja.Ez a figyelmeztetés azt jelzi, hogy a rendszer egy diagnosztikai hibakódot (DTC) tárolt, amelyet OBD-II szkenner segítségével lehet letölteni, hogy segítse a problémát.Noha a motor ellenőrző lámpája nem mindig jelentheti a térképérzékelő kérdését, fontos riasztásként szolgál, amelyet nem szabad figyelmen kívül hagyni.

A hibás térképérzékelővel kapcsolatos általános hibakódok közé tartozik a P0105 (MAP érzékelő áramkör hibás működése), P0106 ​​(térkép -érzékelő tartomány/teljesítménykibocsátás), P0107 (MAP érzékelő feszültsége túl alacsony) és P0108 (Térkép -érzékelő feszültsége túl magas).Ezen kódok mindegyike különféle típusú térképérzékelő hibákat képvisel, de mindegyik komoly teljesítményproblémákhoz vezethet, ha nem oldódnak meg.Ha megjelenik az ellenőrző motor lámpája, akkor a hibakód azonnali diagnosztizálása és az érzékelő hibás működésének kezelése megakadályozhatja a motor további károsodását és elősegítheti a jármű optimális teljesítményének visszaállítását.A CEL hosszabb ideig tartó figyelmen kívül hagyása csökkentheti az üzemanyag-hatékonyságot, a durva vezetési feltételeket és a lehetséges hosszú távú mechanikai problémákat.

9. ábra: Irányítópult, amely megvilágított ellenőrző motor lámpát mutat (CEL)

Rossz motor teljesítménye

A hibásan működő MAP -érzékelő befolyásolhatja a motor teljesítményét, és számos észrevehető problémához vezet.Az egyik általános tünet a durva alapjárat, ahol a motor túlzottan rezeg vagy rezeg, amikor a jármű megáll.A gyorsulás során habozást vagy lassúságot is tapasztalhat, így a jármű nem reagál, vagy lassan érezheti magát a sebesség elérése érdekében.Bizonyos esetekben a motor váratlanul elakadhat, különösen akkor, ha megáll a lámpánál vagy a stop táblákon.A motor működésének stabilitásának ez a vesztesége kiszámíthatatlanná és akár nem biztonságossá teheti a vezetést, különösen nagy forgalmú körülmények között vagy az autópályákba történő egyesülés során.

Ezek a teljesítményproblémák azért fordulnak elő, mert a MAP-érzékelő helytelen nyomásolvasásokat küld az ECM-nek, megakadályozva, hogy a levegő-üzemanyag-keverék és a gyújtás időzítése megfelelően beállítsa azt.Ennek eredményeként a motor nem kaphatja meg a megfelelő mennyiségű üzemanyagot, ami az energia elvesztését és az általános hatékonyságot csökkenti.A jármű küzdhet annak érdekében, hogy fenntartsa a sebességet, miközben felfelé halad, vagy hirtelen az energiacsökkenés megtapasztalja a terhelést.Ha nem hagyják el címezve, akkor a meghibásodó MAP-érzékelővel folytatott üzemeltetés hosszú távú motor kopásához, csökkent reakcióképességhez és megnövekedett üzemanyag-fogyasztáshoz vezethet, végül a vezetés frusztrálóbbá és költségesebbé teszi.

Csökkent az üzemanyag -hatékonyság

A hibás MAP -érzékelő a szükségesnél több üzemanyagot fogyaszthat, ami csökkenti az üzemanyag -hatékonyságot és a gyakoribb üzemanyag -feltöltést.Mivel a MAP-érzékelő segít meghatározni az optimális levegő-üzemanyag-arányt a szívócsonk nyomásának mérésével, a helytelen leolvasások túlzott üzemanyag-befecskendezéshez vezethetnek.Ez azt jelenti, hogy a motor több üzemanyagot égethet el, mint a szükséges, csökkentve a jármű mérföldeit gallononként (MPG) és az üzemanyagköltségeket növeli.Előfordulhat, hogy észreveszi, hogy a szokásosnál gyakrabban kell feltölteniük, még akkor is, ha vezetési szokásaik változatlanok maradnak.

A helytelen üzemanyag-szállítás másik következménye a túl gazdag levegő-üzemanyag-keverék, ahol a felesleges üzemanyagot a motorba injektálják és nem égetik el.Ez nem csak az üzemanyagot pazarolja, hanem fokozott kipufogógáz -kibocsátáshoz vezet, így a jármű kevésbé környezetbarát.A gazdag keverék jelei közé tartozik a gyújtógyertyák fekete koroma, a kipufogógáz erős üzemanyag-illata és a motor belsejében a normálnál magasabb szén-dioxid-felhalmozódás.A hibás térképérzékelő korai kezelése elősegítheti a megfelelő üzemanyag -fogyasztás helyreállítását, csökkentheti a kibocsátást és javíthatja a motor általános hatékonyságát, végül pénzt takaríthat meg és csökkentheti a környezeti hatásokat.

A motor hibás és rezgései

A motorhosszabbítások a hibás MAP -érzékelő másik általános tünete, mivel a helytelen légnyomás -leolvasások megzavarhatják az üzemanyag -befecskendezés és az égés pontos időzítését.Ha a levegő-üzemanyag-keverék túl sovány vagy túl gazdag, akkor az üzemanyag nem feltétlenül gyullad meg megfelelően a hengerek belsejében, habozást, ráncolást vagy durva gyorsulást okozva.Ennek eredményeként a sima áramszállítás hiánya van, így a vezetési élmény kevésbé stabil és kiszámíthatatlan.A motorhosszabbítások észrevehető rezgéseket is okozhatnak, különösen alapjáraton vagy gyorsuláskor, mivel a hiányos égési ciklus befolyásolja a motor működésének egyensúlyát.

Ha nem hagyják becímkézni, akkor az ismételt motorhibák további károkat okozhatnak az alkatrészek, például a gyújtógyertyák, a gyújtótekercsek és a katalitikus átalakítók számára.A kipufogórendszeren áthaladó nem égett üzemanyag szén -dioxid -felhalmozódást, eltömődési érzékelőket és a motor hatékonyságának csökkentését eredményezheti az idő múlásával.Súlyos esetekben a hosszan tartó hibák hozzájárulhatnak a motor belső károsodásához, drága javításokat igényelve.Ha a jármű vezetés közben remegni vagy tétovázni kezd, akkor a MAP-érzékelő ellenőrzése és az esetleges problémák azonnali kezelése elősegítheti a hosszú távú károk megelőzését és a motor zökkenőmentes működésének helyreállítását.

Fekete füst a kipufogóból

A kipufogógáz túlzott fekete füstje erős jelzi, hogy a motor túl gazdag, amelyet gyakran hibás térképérzékelő okozhat.Amikor az ECM pontatlan nyomásadatokat kap, akkor kompenzálhatja azáltal, hogy a szükségesnél több üzemanyagot injektál, ami hiányos égéshez vezet.Ez a felesleges üzemanyag fekete füstként lép ki a kipufogó rendszeren keresztül, amely látható jele annak, hogy az üzemanyagot nem égetik el hatékonyan.Azt is észreveheti, hogy a kipufogógáz erős benzinszagot vesz igénybe, tovább megerősítve, hogy a motor túlzottan üzemeltet.

A gazdag üzemanyag -keverék másik mellékhatása a motor alkatrészeire, például a gyújtógyertyákra és az oxigénérzékelőkre a megnövekedett szénlerakódások.Ezek a betétek rossz motorteljesítményt, hibás tüzet és megnövekedett kibocsátást eredményezhetnek, tovább befolyásolva a jármű hatékonyságát.A hosszabb ideig tartó túlzott üzemanyaggal rendelkező motor üzemeltetése szintén károsíthatja a katalitikus konvertert, amely egy drága alkatrész felelős a káros kibocsátások csökkentéséért.A térképérzékelő kérdésének korai kezelése elősegítheti a túlzott üzemanyag -fogyasztás megakadályozását, helyreállíthatja a megfelelő égést és csökkentheti a környezetszennyezést.

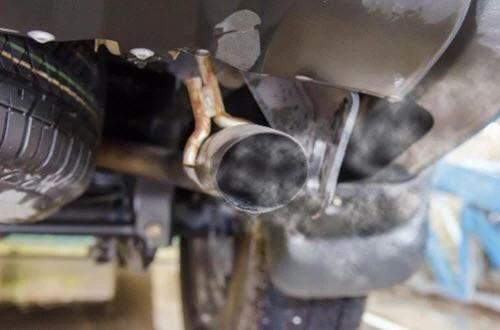

10. ábra: Látható kipufogógombok

Nehéz a motor elindítása

A hibás térképérzékelő megnehezítheti a motor indítását, különösen hideg időben, vagy miután a jármű hosszabb ideig ült.Mivel a MAP -érzékelő szerepet játszik az égéshez szükséges megfelelő üzemanyag -mennyiség meghatározásában, a helytelen nyomásolvasások egyensúlyhiányt okozhatnak az üzemanyag -szállításban.Ez hosszabb forgatási időhöz vezethet a motor elindítása előtt, és több kísérletet igényel a jármű futtatása érdekében.

Súlyosabb esetekben a motor egyáltalán nem indul el, vagy durva, néhány másodpercig porlasztva, mielőtt simán futna.Ezek a kezdő problémák gyakoribbá válhatnak, mivel a MAP -érzékelő romlik, ami fokozott kopást eredményez az indítómotoron és az akkumulátoron.Ha a jármű nehézségekbe ütközik, vagy hosszabb ideig tartó forgattyúkat tapasztal, akkor a MAP -érzékelő tesztelése és az elektromos csatlakozások ellenőrzése elősegítheti a probléma diagnosztizálását, mielőtt ez romlik.

Nagy tétlen sebességű

A hibás térképérzékelő szokatlanul nagy sebességgel tétlen lehet tétlenül, mivel a helytelen légnyomás -leolvasást az ECM -hez továbbítják.Általában a motornak a járműmodelltől függően 700–900 fordulat / perc tétlennek kell lennie.Ha azonban a MAP -érzékelő meghibásodik, az ECM értelmezheti a hamis nyomásszintet és növelheti a tétlen sebességet.Előfordulhat, hogy a motor túlzottan fordul elő, ha a jármű semleges vagy parkban van, még a gyorsító megnyomásával is.

A magasabb üzemanyag -fogyasztás mellett a tartós, magas alapjárat fokozódhat a motor alkatrészeinek kopásához.A hosszan tartó, nagy alapjáratú sebesség extra feszültséget okoz a fojtószelep testére, érzékelőkre és más üzemanyagrendszer alkatrészeire, csökkentve élettartamukat.A térképérzékelő problémájának gyors kezelése elősegítheti a stabil alapjárat fenntartását, javíthatja az üzemanyag -hatékonyságot és megakadályozhatja a túlzott motoros feszültséget az idő múlásával.

A hibás térképérzékelő cseréje

A hibás MAP -érzékelő rossz motorválaszt, megnövekedett üzemanyag -fogyasztást és fekete füstöt okozhat a kipufogóból.Ha az érzékelőt megerősítik, hogy hibás, akkor az új, kiváló minőségű érzékelővel történő cseréje segíti a motor megfelelő működését.Noha a folyamat meglehetősen egyszerű, fontos a helyes lépéseket követni a biztonságos és sikeres csere biztosítása érdekében.Az alábbiakban egy részletes útmutató található a térképérzékelő megfelelő cseréjéről.

Gyűjtse össze a szükséges szerszámokat és alkatrészeket

A csere folyamat megkezdése előtt fontos, hogy a megfelelő szerszámok és berendezések készen álljanak.Ha mindent elkészít, a csere folyamatot gyorsabbá és könnyebbé teszi.Új térképérzékelőt kell választani, a jármű gyártása és modelljével való kompatibilitás alapján.Az érzékelő eltávolításához aljzatkulcs vagy csavarhúzó szükséges a szívócsonkból.Az elektromos érintkező tisztítószer segít megtisztítani az érzékelő csatlakozási pontjait a biztonságos illeszkedés érdekében.A kesztyű és a biztonsági szemüveg védi a kezét és a szemét a szennyeződésektől és a törmeléktől.A járműszerzési kézikönyv szükség esetén modell-specifikus utasításokat nyújt.Miután az összes eszköz készen áll, itt az ideje, hogy megkezdje a csere folyamatát.

Kapcsolja ki a motort, és húzza ki az akkumulátort

A biztonság érdekében mindig kapcsolja ki a motort, mielőtt bármely elektromos alkatrészen dolgozik.Mivel a MAP -érzékelő a motorvezérlő modulhoz (ECM) csatlakozik, a negatív akkumulátor -terminál leválasztása ajánlott.Ez megakadályozza a jármű számítógépes rendszerének elektromos rövidnadrágját vagy véletlenszerű károsodását.Az akkumulátor leválasztásához keresse meg a jármű akkumulátorát a motorháztető alatt.Használjon egy csavarkulccsal az anyát a negatív (-) terminálon.Óvatosan távolítsa el a kábelt, és tegye félre a véletlen érintkezés elkerülése érdekében.Az akkumulátor leválasztása visszaállítja az ECM -et, és segít kitisztítani a tárolt hibakódokat a régi érzékelőből.

Keresse meg a térképérzékelőt a motortérben

A térképérzékelőt általában a fojtószelep -test közelében vagy annak közelében kell felszerelni.Ez egy kis alkatrész, elektromos csatlakozóval és bizonyos esetekben egy vákuumtömlővel.A pontos hely a járműtől függően változhat, így a szervizelési kézikönyv ellenőrzése hasznos lehet.A térképérzékelő megtalálásához keressen egy kis érzékelőt, amelyhez csatlakoztatott vezetékköteg van.Ellenőrizze, hogy csatlakozik -e vákuumtömlőhöz, vagy közvetlenül a szívócsonkra szerelhető -e.Ha nem biztos benne, hasonlítsa össze az új csereérzékelővel, hogy segítsen azonosítani.Miután a MAP -érzékelő elhelyezkedett, folytassa az eltávolítási folyamathoz.

Távolítsa el a hibás térképérzékelőt

A régi érzékelő eltávolítását óvatosan kell elvégezni a környező alkatrészek károsodásának elkerülése érdekében.Először húzza ki az elektromos csatlakozót a felszabadulás fül megnyomásával, és óvatosan húzza ki a csatlakozót, elkerülve a vezetékek közvetlen húzását.Ezután távolítsa el a rögzítőcsavarokat vagy csavarokat aljzatkulccsal vagy csavarhúzóval.Ha az érzékelő vákuumvezetékhez van csatlakoztatva, óvatosan húzza le a tömlőt anélkül, hogy megsérülne.A leválasztás után vegye le az érzékelőt a rögzítő helyzetéből.Ellenőrizze a régi érzékelőt, hogy látható károsodást, például repedéseket, olajfelhasználást vagy korrózió, ami valószínűleg meghibásodott.

Telepítse az új térképérzékelőt

Miután a hibás érzékelőt eltávolították, az új MAP -érzékelő telepítése egyértelmű.Kezdje úgy, hogy a szerelési területet puha ruhával vagy elektronikus érintkezési tisztítószerrel tisztítja a szennyeződések, olaj vagy törmelék eltávolításához.Igazítsa az új MAP -érzékelőt a szerelési helyével, és adott esetben rögzítse a szivárgás megakadályozása érdekében a vákuumtömlőt.Rögzítse az érzékelőt csavarokkal vagy csavarokkal aljzatkulccsal vagy csavarhúzóval, biztosítva, hogy ne túllépjen, mivel ez károsíthatja az érzékelőt.Végül csatlakoztassa az elektromos csatlakozót úgy, hogy a vezetékköteg biztonságosan csatlakoztatva az új érzékelőhöz, amíg a helyére nem kattint.A megfelelően telepített érzékelőnek szorosan illeszkedik laza csatlakozások vagy vákuumszivárgás nélkül.

Csatlakoztassa újra az akkumulátort és a törlési hibakódokat

Az új érzékelő telepítése után itt az ideje, hogy visszaállítsa a jármű energiáját, és visszaállítsa a tárolt hibakódokat.Az akkumulátor újbóli csatlakoztatásához rögzítse a negatív (-) akkumulátor-csatlakozót az akkumulátorhoz, és egy csavarkulcsot használjon a csatlakozás biztonságosan meghúzására.Annak biztosítása, hogy a terminál szilárdan a helyén legyen, megakadályozza az elektromos problémákat.Mivel az ECM -nek továbbra is tárolható a régi érzékelő adatok, a kódok törlése biztosítja, hogy az új térképérzékelőt a rendszer megfelelően felismerje.A hibakódok OBD-II szkenner segítségével törölhetők a tárolt hibakódok törlésére vagy az akkumulátor 10–15 percig történő leválasztásával, hogy az ECU természetes visszaállítást biztosítson.A kódok törlése után folytassa a jármű tesztelését.

Indítsa el a motort, és tesztelje az új térképérzékelőt

A térképérzékelő cseréje után fontos, hogy indítsa el a motort, és ellenőrizze, hogy az új érzékelő megfelelően működik -e.Kapcsolja be a gyújtást, és hagyja, hogy a motor tétlen néhány percig.A motornak zökkenőmentesen kell működnie, elakadva vagy habozás nélkül.Ellenőrizze, hogy vannak -e figyelmeztető lámpák a műszerfalon, ha az ellenőrző motor lámpája kikapcsol, a csere sikeres volt.Vegyünk egy rövid tesztet, hogy a motor jól reagáljon a gyorsulásra és a lassulásra.Figyelje az üzemanyag -hatékonyságot és a teljesítményt a következő néhány meghajtó során.Ha a jármű jobban fut, az új érzékelő helyesen működik.Ha az ellenőrző motor lámpája visszatér, vagy a motor továbbra is rosszul teljesít, ellenőrizze a telepítést, a vezetékeket és a vákuumcsatlakozásokat, hogy minden biztonságos legyen.

A motorérzékelő összehasonlítása

Térkép -érzékelő vs MAF -érzékelő

A MAP (elosztó abszolút nyomás) érzékelő és a MAF (tömegű légáram) érzékelő egyaránt fontos alkatrészek a motor levegőbeviteli rendszerében.Segítik a motorvezérlő modul (ECM) kiigazítását az üzemanyag -szállítás és a gyújtás időzítéséhez, de különféle módon működnek, és különféle típusú motorokban használják őket.A MAP -érzékelő méri a nyomást a szívócsonkon belül, ami segít meghatározni, hogy mekkora levegő lép be a motorba.Általában a régebbi benzinmotorokban és a legtöbb dízelmotorban található, ahol elősegíti a levegő-üzemanyag-keverék beállítását.A térképérzékelő egyszerű, tartós és kevésbé befolyásolja a levegőszennyezés, így megbízható választás lehet a különböző terhelési körülmények között működő motorok számára.Hasznos turbófeltöltős és feltöltött motorokban, mert pontosan képes megmérni a növekvő nyomást.

A MAF -érzékelő méri a motorba áramló levegő tényleges mennyiségét.Általánosabban használják a modern benzinmotorokban, amelyek elektronikus üzemanyag -befecskendezést végeznek.Mivel a MAF -érzékelő pontosabban méri a légáramot, lehetővé teszi a jobb üzemanyag -hatékonyságot és a motoros teljesítményt.A MAF -érzékelők azonban érzékenyebbek a szennyeződésre, a porra és az olaj felhalmozódására, ami azt jelenti, hogy gyakoribb tisztításra és karbantartásra van szükségük.A MAP -érzékelő és a MAF -érzékelő közötti választás a motor kialakításától és az üzemanyag -befecskendező rendszertől függ.Egyes modern járművek mindkét érzékelőt együttesen használják, hogy még pontosabb adatokat szolgáltatjanak az üzemanyagkezeléshez.

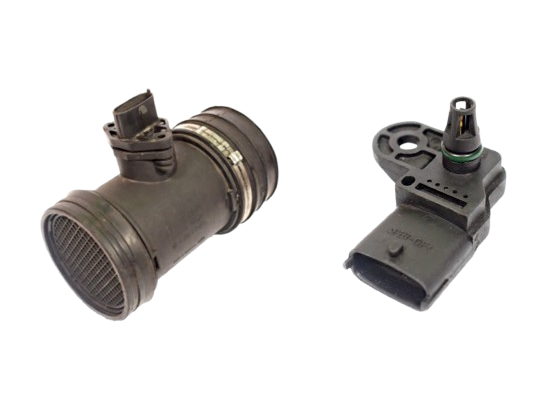

11. ábra: MAF érzékelő vs. térképérzékelő

Abszolút nyomásérzékelő és differenciális nyomásérzékelő

Az abszolút nyomású térkép -érzékelő és a differenciálnyomás -térkép -érzékelő hasonló funkciókat szolgál, de a nyomást különböző módon mérik, így mindegyik alkalmas a különböző motortípusokra.Az abszolút nyomású térkép -érzékelő a légnyomást a szívócsonk belsejében méri a tökéletes vákuumhoz viszonyítva (0 nyomás).Az ilyen típusú érzékelőt turbófeltöltős vagy feltöltött motorokban használják, ahol fontos a fokozatos nyomás pontos mérése.Mivel az abszolút nyomást méri, következetes leolvasást biztosít a magasságtól vagy a légköri változásoktól függetlenül, így megbízhatóbbá teszi a különböző környezeti körülmények között működő motorok számára.

A differenciálnyomás -térkép -érzékelő méri a nyomáskülönbséget a motor beviteli rendszerének két pontja között.Az érzékelő egyik oldala a szívócsonkhoz van csatlakoztatva, a másik pedig a légfelvételi rendszer másik részéhez, például a fojtószelep testéhez van csatlakoztatva.Az ilyen típusú érzékelőt természetesen szívható motorokban használják, ahol a nyomáskülönbség mérése elősegíti az üzemanyag -befecskendezés és a motor terhelésének beállítását.Hasznos a légáramlás korlátozásainak diagnosztizálásában is, például eltömődött légszűrők vagy szívószivárgás.A két érzékelő közötti választás a motor típusától és a teljesítményigénytől függ.A turbófeltöltésű motorok abszolút nyomásmérést igényelnek a lendület -szabályozáshoz, míg a természetes szívó motorok előnyösek a differenciálnyomásmérésből, hogy biztosítsák a megfelelő légáram egyensúlyát és az üzemanyagkezelést.

Abszolút nyomásérzékelő és mérőnyomásérzékelő

Mind az abszolút nyomású térkép -érzékelők, mind a mérőnyomás -térkép -érzékelők mérik a szívócsonk nyomását, ám ezeket különféle módon teszik meg, befolyásolva a motorvezérlő rendszer értelmezését az adatok értelmezésében.Az abszolút nyomású térkép -érzékelő a teljes nyomást a szívócsonkon belüli tökéletes vákuumhoz viszonyítva méri (0 nyomás).Ez nagyszerű választást jelent a turbófeltöltős és feltöltött motorok számára, ahol a pontos boost nyomásolvasásokra szükség van az üzemanyag és a gyújtás időzítésének beállítására.Mivel nem veszi figyelembe a légköri nyomást, bármilyen magasságban következetes leolvasást biztosít, így ideális a különböző magasságokban működő járművek számára.

A mérőnyomás -térkép -érzékelő a környező légköri nyomáshoz viszonyítva méri a nyomást.Ez azt jelenti, hogy a tenger szintjén az olvasmányok eltérhetnek a magas tengerszint feletti területeken.Mivel a természetesen szívható motorok nem igényelnek fokozást a nyomásfigyelést, gyakran használják a mérőnyomás -térkép -érzékelőket a megfelelő üzemanyag -kezelés biztosítása érdekében, anélkül, hogy összetett számításokra lenne szükség.Ezek az érzékelők is megfizethetőbbek és könnyebben telepíthetők, ezáltal gyakorlati választásuk a standard benzinmotorok számára.A két érzékelő közötti döntés a motor légszívó rendszerétől függ.A turbófeltöltésű és nagy teljesítményű motorok előnyei az abszolút nyomású térkép-érzékelőkből, míg a természetes szívható motorok jól működhetnek a nyomástérkép-érzékelőkkel.

Abszolút nyomásérzékelő és frekvencia kimeneti térképérzékelő

Az abszolút nyomásérzékelők és a frekvencia kimeneti térképérzékelők közötti fő különbség az, hogy hogyan küldnek adatokat a motorvezérlő modulhoz (ECM).Az abszolút nyomású térkép -érzékelő lineáris feszültség kimenetet biztosít az elosztónyomás alapján.Ez azt jelenti, hogy mivel a szívócsonkon belüli nyomás növekszik vagy csökken, az érzékelő megfelelő feszültségjelet küld az ECM -nek.Ezeket az érzékelőket sok járműben széles körben használják, mivel azok pontosak, megbízhatóak és kevésbé befolyásolják az elektromos interferencia.

A frekvenciakimeneti térképérzékelő a feszültségváltozások küldése helyett változó frekvenciájú jelet hoz létre.Ahogy a szívócsonkban a nyomás megváltozik, a jel frekvenciája növekszik vagy csökken.Ezeket az érzékelőket általában használják a modern digitális motorvezérlő rendszerekben, ahol nagy felbontású adatokra van szükség a pontosabb motorkezeléshez.A frekvencia kimeneti térképérzékelők fő előnye a jel-interferencia elleni ellenállás és a nagysebességű adatátvitel szállításának képessége, így ideálissá teszik azokat a teljesítménymotorok számára, amelyek gyors válaszidőt igényelnek.Előfordulhat azonban, hogy összetettebbek a telepítéshez, és kompatibilis ECM -t igényelnek.A két érzékelő közötti választás a motor elektronikus rendszerétől függ.A standard járművek egyszerűségük és megbízhatóságuk miatt gyakran használnak abszolút nyomású térkép-érzékelőket, míg a fejlett motorkezelő rendszerek részesülnek a frekvencia kimeneti térképérzékelők nagysebességű pontosságából.

Abszolút nyomásérzékelő és analóg feszültség kimeneti térképérzékelő

Mind az abszolút nyomású térkép -érzékelők, mind az analóg feszültség kimeneti térkép -érzékelők mérik a légnyomást a szívócsonkban, ám ezek különböznek abban, hogy az adatokat hogyan adják ki az ECM -nek.Az abszolút nyomású térkép -érzékelő stabil és pontos feszültségjelet biztosít, amely az abszolút nyomást képviseli a szívócsonkon belül.Ez ideálissá teszi a kényszerített indukciós motorokhoz, ahol pontos növelési nyomásolvasásokra van szükség a megfelelő levegő-üzemanyag-keverék beállításához.Mivel az abszolút nyomást méri, a külső környezeti feltételek nem befolyásolják, ezáltal megbízhatóbbá válik a különböző éghajlati viszonyok és magasságok.

Az analóg feszültség kimeneti térképérzékelője viszont olyan feszültségjelet küld, amely az elosztó nyomásától függően változik.Noha az abszolút nyomású térkép -érzékelőhöz hasonlóan működik, kimenete inkább az elektromos zajra és a környezeti változásokra hajlamosabb, ami kissé befolyásolhatja a pontosságot.Ezek az érzékelők azonban egyszerűbbek a formatervezésben és költséghatékonyabbak, így jó választásuk az alapvető motorkezelő rendszerek számára.A két érzékelő közötti választás a motor által megkövetelt pontosság szintjétől függ.A nagy teljesítményű vagy turbófeltöltős motorok abszolút nyomású térkép-érzékelőket használnak a pontos nyomásolvasásokhoz, míg a szokásos természetesen szívható motorok alacsonyabb költségek és egyszerűségük miatt jól működhetnek az analóg feszültség kimeneti térképérzékelőkkel.

Térkép -érzékelő alkalmazások

Az alábbiakban bemutatjuk a MAP -érzékelő fő alkalmazását, valamint részletes magyarázatokat, amelyek hozzájárulnak a motor optimalizálásához és a jármű megbízhatóságához.

Üzemanyag -befecskendező rendszer optimalizálása

A MAP-érzékelő az üzemanyag-befecskendező rendszer fontos része, mivel adatokat szolgáltat az ECM-nek, lehetővé téve a levegő-üzemanyag-keverék szabályozását a motor terhelési körülményei alapján.A légnyomás változásainak észlelésével a szívócsonkon belül a MAP -érzékelő segít meghatározni a hatékony égéshez szükséges üzemanyag pontos mennyiségét.Amikor a motor nehéz terhelés alatt van, például gyorsulás közben vagy egy meredek domb mászásakor, a MAP -érzékelő alacsonyabb szívócsonknyomást észlel, jelezve az ECM -et az üzemanyag -befecskendezés növelése érdekében.Ez a kiegészítő üzemanyag -ellátás biztosítja, hogy a motor elegendő energiát generáljon a vezető igényeinek kielégítéséhez, miközben megőrzi az optimális égési hatékonyságot.Másrészt, amikor a jármű alapjáraton vagy állandó sebességgel hajózik, a MAP -érzékelő magasabb elosztónyomást észlel, és az ECM -t arra készteti, hogy csökkentse az üzemanyag -befecskendezést.Ez a szabályozás megakadályozza a túlzott üzemanyag -fogyasztást, javítva az üzemanyag -fogyasztást és csökkenti a kibocsátást.

Megfelelően működőképes MAP-érzékelő nélkül az ECM küzdhet a megfelelő levegő-üzemanyag-arány meghatározása érdekében, ami a motor túl gazdag (túl sok üzemanyag) vagy túl sovány (túl kevés üzemanyag) motorhoz vezethet.A túl gazdag keverék nem hatékony égést okozhat, ami szén -dioxid -felhalmozódást, megnövekedett kibocsátást és üzemanyag -pazarlást eredményezhet.Ezzel szemben a sovány keverék a motor kopogtatásához, a gyújtáshoz és a motor alkatrészeinek hosszú távú károsodásához vezethet.A hibás MAP -érzékelő tünetei között szerepel a durva alapjárat, a gyorsulás során habozás és a rossz üzemanyag -hatékonyság.A térképérzékelő megfelelő működésének biztosítása révén a járműtulajdonosok fenntarthatják a sima motor teljesítményét és meghosszabbíthatják üzemanyag -rendszer -alkatrészeik élettartamát.

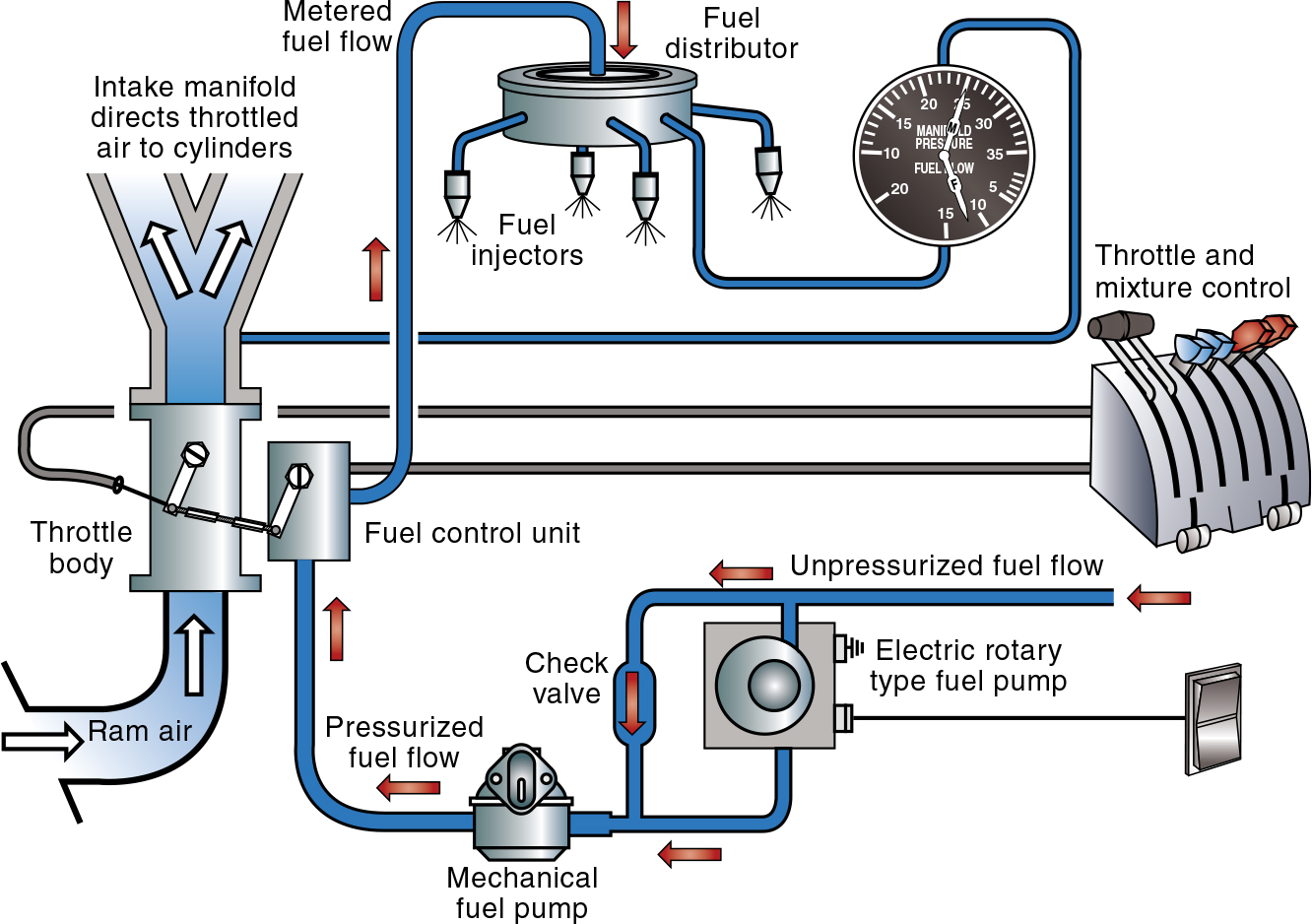

12. ábra: Üzemanyag -befecskendező rendszer optimalizálási diagramja

Turbófeltöltött és feltöltött motor lendület -vezérlése

Turbófeltöltött és feltöltött motorokban a MAP -érzékelő szerepet játszik a lendület nyomásának szabályozásában az optimális teljesítmény és a motor biztonságának biztosítása érdekében.Az ilyen típusú motorok kényszerített indukciós rendszereket használnak az égési kamrába belépő levegő mennyiségének növelésére, lehetővé téve a nagyobb teljesítményt.Ha azonban a növekedés nyomását nem megfelelően ellenőrzik és ellenőrzik, akkor a motor károsodását vagy a nem hatékony teljesítményt eredményezheti.A MAP -érzékelő folyamatosan méri a szívócsonk nyomását, és adatokat küld az ECM -nek.Ha az érzékelő túlságosan nagy növekedés nyomást észlel, akkor az ECM korrekciós intézkedéseket hozhat, például a hulladékkapocs beállítását vagy az üzemanyag -szállítás módosítását, hogy megakadályozza a túlzott légnyomás által okozott motorkárosodást.

Ezzel szemben, ha a MAP -érzékelő nem megfelelő növekedés nyomást észlel, akkor az ECM beállíthatja a paramétereket a megfelelő szintek helyreállításához, biztosítva a megfelelő égést és az energiát.A turbófeltöltős vagy feltöltött motor hibás MAP -érzékelője szokatlan lendületet eredményezhet, kiszámíthatatlan gyorsulást, energiavesztést és megnövekedett üzemanyag -fogyasztást okozva.Szélsőséges esetekben akár a motor figyelmeztető lámpáit is kiválthatja, vagy a járművet lágy üzemmódba helyezheti, korlátozva a teljesítményt a további károk elkerülése érdekében.Ha a térképérzékelőt jó munkakörülményben tartja, fenntarthatja a kényszerített indukciós motor teljesítményét, hatékonyságát és hosszú élettartamát, biztosítva a simább és erősebb vezetési élményt.

Kipufogógáz -recirkuláció (EGR) rendszervezérlés

A MAP -érzékelő szerepet játszik a kipufogógáz -recirkulációs (EGR) rendszer működésében is, amelynek célja a kibocsátás csökkentése az égési hőmérsékletek csökkentésével.Az EGR -rendszer úgy működik, hogy a kipufogógázok egy részét visszahozza a szívócsonkba, csökkentve a nitrogén -oxidok (NOX) képződését, amelyek káros szennyező anyagok.A MAP -érzékelő elősegíti ennek a folyamatnak a szabályozását azáltal, hogy megfigyeli a nyomást a szívócsonkon belül, lehetővé téve az ECM számára az EGR szelep működésének szabályozását.Ha a motor terhelése alacsony, például állandó körutazás vagy alapjárat során, az ECM, a térképérzékelő adatainak felhasználásával, kinyitja az EGR szelepet, hogy a kipufogógázok belépjenek a szívóba.Ez elősegíti az égési hőmérsékletek hűtését és a kibocsátás csökkentését.

Ha azonban a motor nehéz terhelés alatt van, az ECM bezárja az EGR szelepet, hogy biztosítsa a maximális teljesítményt.Ha a MAP -érzékelő meghibásodik vagy helytelen leolvasást nyújt, akkor az EGR -rendszer nem működik megfelelően, ami a káros kibocsátások növekedéséhez, a motor kopogtatásához és az üzemanyag -hatékonyság csökkentéséhez vezet.A hibás MAP -érzékelő miatt hibás működő EGR -rendszer gyakori tünetei közé tartozik a durva alapjárat, a gyorsulás során habozás és a megvilágított ellenőrző motor lámpa.Annak biztosítása, hogy a térképérzékelő megfelelően működjön, segít a járműnek a környezeti előírások teljesítésében, és simább, hatékonyabb motor működését biztosítja.

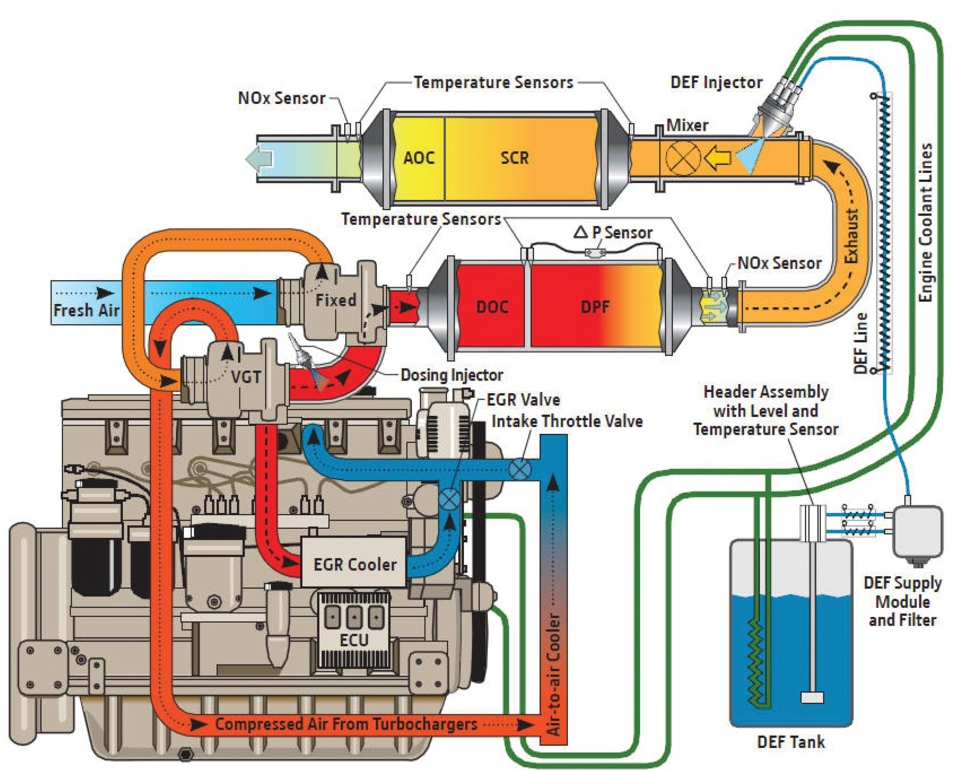

13. ábra: kipufogógáz -recirkuláció (EGR) rendszervezérlés

Automatikus sebességváltó -váltóvezérlés

Egyes modern járművekben, amelyek elektronikusan szabályozott automatikus sebességváltóval rendelkeznek, a MAP -érzékelő segíti az optimális eltolódási pontok meghatározását és az átviteli nyomás beállítását.A motor terhelésének és a szívócsonk nyomásának folyamatos ellenőrzésével az ECM a MAP érzékelő adatait használja a műszak időzítésének és az átvitel működésének finomításához.Például a gyors gyorsulás során a MAP -érzékelő észleli a megnövekedett motorterhelést, és jelzi az ECM -et, hogy késleltesse az Upshift -t, lehetővé téve a motor számára, hogy hosszabb ideig maradjon a maximális teljesítmény érdekében.A könnyű fojtószelep -hajózás során a MAP -érzékelő alacsonyabb motorterhelést észlel, és arra készteti a sebességváltót, hogy hamarabb eltolódjon a jobb üzemanyag -hatékonyság és a simább vezetés érdekében.Ha a térképérzékelő hibásan működik, akkor az átvitel nem megfelelő változó viselkedést tapasztalhat, például késleltetett vagy korai fogaskerekek változásait, durva eltolódást, vagy akár a fogaskerekek között csúszhat.Ezek a problémák rossz vezetési kényelemhez, csökkentett üzemanyag -hatékonysághoz és az átviteli alkatrészek szükségtelen kopásához vezethetnek.A jól működő MAP-érzékelő biztosítja, hogy a sebességváltók reagáljanak, simaak és megfelelően időzítsék a különböző vezetési körülményekhez, végül javítva mind a jármű teljesítményét, mind a vezető élményét.

Magassági kompenzáció a motor teljesítményéért

A MAP -érzékelő szerepet játszik a magasságkompenzációban is, lehetővé téve a motor számára, hogy alkalmazkodjon a változó légköri nyomáshoz különböző magasságokban.Ahogy a jármű magasabb tengerszint feletti magasságra emelkedik, a környező légnyomás csökken, befolyásolva az égéshez rendelkezésre álló oxigén mennyiségét.Megfelelő beállítás nélkül a motor túl gazdag lehet a magas magasságban, ami túlzott üzemanyag -fogyasztáshoz, rossz teljesítményhez és megnövekedett kibocsátáshoz vezethet.A MAP -érzékelő felismeri ezeket a légnyomás változásait, és jelzi az ECM -et, hogy ennek megfelelően módosítsa az üzemanyag -befecskendezést, biztosítva, hogy a motor fenntartja az optimális teljesítményt és hatékonyságot, a magasságtól függetlenül.E kompenzáció nélkül a hegyvidéki vagy nagy magasságú régiókban utazó járművek lassú gyorsulást, durva alapjáraton és gyenge üzemanyag-fogyasztásban szenvedhetnek.A megfelelően működő MAP -érzékelő biztosítja, hogy a motor zökkenőmentesen alkalmazkodjon a magasságváltozásokhoz, állandó vezetési élményt biztosítva a tengerszinten vagy a megemelkedett terepen.

A levegő-üzemanyag arány megfigyelése diagnosztikai célokra

A motorvezérlésben betöltött szerepe mellett a MAP -érzékelő értékes a diagnosztikában és az üzemanyagrendszer problémáinak hibaelhárításában.Az időfelvételi elosztó nyomás-adatok megadásával a MAP-érzékelő lehetővé teszi a mechanika és a járműtulajdonosok számára, hogy egy OBD-II szkennert használjanak a levegő-üzemanyag-keverék rendellenességeinek kimutatására.Az olyan problémák, mint a vákuumszivárgás, az üzemanyag -befecskendezők vagy az eltömődött légszűrők, helytelen nyomásolvasásokhoz vezethetnek, amelyek befolyásolják a motor teljesítményét.A MAP -érzékelő adatainak elemzésével diagnosztizálhatja és megoldhatja a lehetséges problémákat, mielőtt azok költséges motorkárosodáshoz vagy nem hatékony működéshez vezetnek.A MAP-érzékelő rendszeres megfigyelése és karbantartása elősegíti a motor zökkenőmentes működését, csökkenti a kibocsátást, és továbbra is üzemanyaghatékony marad, megakadályozva a felesleges javításokat és javítva a jármű teljes megbízhatóságát.

Hogyan lehet fenntartani az egészséges térképérzékelőt?

Rendszeresen ellenőrizze az érzékelőt és annak kapcsolatait

Az idő múlásával a térképérzékelő és az elektromos csatlakozásai kopás, korrózió vagy laza csatlakozásoktól szenvedhetnek, befolyásolva annak képességét, hogy pontos leolvasást biztosítson.Mivel a MAP -érzékelő nyomásadatokat küld a motorvezérlő modulnak (ECM), az esetleges hibás vezetékek vagy rossz érintkezés a motor habozódásához, a rossz gyorsuláshoz és a magasabb üzemanyag -fogyasztáshoz vezethet.Az érzékelő teljesítményének fenntartása érdekében fontos, hogy ellenőrizze a laza, sérült vagy korrodált vezetékeket.Ha az érzékelő elektromos csatlakozója piszkos vagy korrodált, akkor az elektronikus érintkező tisztítóval történő tisztítás visszaállíthatja a megfelelő jelátvitelt.Az érzékelő biztonságosan felszerelésének biztosítása és megfelelő csatlakoztatása segít megakadályozni az érzékelő hirtelen hibáit vagy figyelmeztető lámpáit a műszerfalon.

Tartsa tisztán a légszűrőt

A piszkos vagy eldugult légszűrő a por, a törmelék és a szennyező anyagok belépését okozhatja a szívócsonkba, ami végül befolyásolhatja a térképérzékelőt.Amikor az érzékelőt szennyeződés vagy szén-dioxid-lerakódások borítják, pontatlan nyomásolvasást biztosíthat, ami az ECM-et a levegő-üzemanyag-keverék téves kiszámításához vezetheti.Ez durva alapjárathoz, motor habozásához vagy megnövekedett üzemanyag -fogyasztáshoz vezethet.A légszűrő rendszeres szervizelési intervallumokban történő cseréje megakadályozza, hogy a szennyező anyagok elérjék a MAP -érzékelőt.A tiszta levegőszűrő lehetővé teszi a motor számára, hogy megfelelően lélegezzen, biztosítva, hogy a MAP -érzékelő pontos légnyomás -adatokat kapjon a pontos üzemanyag -kezelés érdekében.A légszűrő jó állapotban tartása meghosszabbítja a MAP -érzékelő élettartamát és javítja a motor teljes hatékonyságát.

Vizsgálja meg és tartsa fenn a vákuumvonalakat

A MAP -érzékelő a vákuumcsomókra támaszkodik a szívócsonk nyomásának megfelelő mérésére.Ha ezek a tömlők repedéseket, szivárgásokat vagy akadályokat alakítanak ki, az érzékelő hamis nyomásolvasást kaphat, ami helytelen üzemanyag -szállítást okozhat.Ez a motor energiájának, az elakadásának és a gyenge fojtószelep válaszának elvesztését eredményezheti.A pontos érzékelői leolvasások fenntartása érdekében fontos, hogy rendszeresen ellenőrizze a vákuumcsomók kopása, laza szerelvények vagy szivárgások jeleit.A vákuumszivárgások észlelésének egyszerű módja a sziszegő hangok hallgatása a motortérben.Ha egy vákuumtömlő sérült vagy laza, akkor a cseréje vagy újracsatlakozása megakadályozhatja a légáramlás zavarait, és biztosíthatja a MAP -érzékelő megfelelő működését.

Használjon kiváló minőségű üzemanyagot

A rossz minőségű üzemanyag szén-dioxid-lerakódást és maradék felhalmozódást okozhat a motor belsejében, ami végül befolyásolhatja a térképérzékelő pontosságát.Ha az üzemanyag -adalékanyagok, szennyeződések vagy az éghetetlen üzemanyag felépülnek a szívó rendszerben, csökkenthetik az érzékelő érzékenységét és helytelen légnyomás -leolvasást okozhatnak.Ennek eredményeként a motor rossz tüzet, a kipufogógáz -füstöt és a rossz üzemanyag -fogyasztást eredményezheti.A kiváló minőségű üzemanyag használata a tiszta égésű tulajdonságokkal segít megelőzni a nem kívánt maradékok felhalmozódását, a szívórendszert és a térképérzékelő tisztán tartását.Az üzemanyag -rendszertisztító vagy adalékanyagok szintén elősegíthetik a szénlerakódások feloldását, javítva mind a motor, mind az érzékelő teljesítményét.A jobb minőségű üzemanyag következetes felhasználása biztosítja a hosszabb érzékelő élettartamát és a stabilabb motor működését.

Tartsa az érzékelőt mentes a szennyeződésektől, az olajtól és a nedvességtől

Mivel a MAP -érzékelő a motor közelében helyezkedik el, az olajgőzöknek, a szennyeződéseknek és a nedvességnek lehet kitéve, ami érzékelő szennyeződéséhez vagy korrózióhoz vezethet.Ha az érzékelő olajban vagy szennyeződésben van bevonva, akkor helytelen jeleket küldhet az ECM -hez, ami rossz gyorsulást, nagy üzemanyag -fogyasztást és esetleges ellenőrző motoros fény figyelmeztetéseket eredményezhet.Az érzékelő védelme érdekében fontos, hogy a motortér tiszta maradjon, és rögzítse az összes olajszivárgást, amely szennyezi a térképérzékelőt.Szükség esetén az érzékelőt óvatosan megtisztíthatjuk a tömegű légáram-érzékelő tisztítószerének vagy az elektronikus érintkező tisztítószerrel a beépített szennyező anyagok eltávolításához és a pontos nyomásolvasások visszaállításához.

Használjon OEM alkatrészeket a térképérzékelő cseréjekor

A hibás térképérzékelő cseréje során mindig a legjobb, ha az OEM (eredeti berendezés gyártó) alkatrészeit használja.Az OEM érzékelőket kifejezetten a jármű gyártása és modelljéhez tervezték, biztosítva a pontos nyomásolvasásokat, a kompatibilitást és a hosszú távú megbízhatóságot.Az utángyártott érzékelők olcsóbbak lehetnek, de gyakran hiányzik a pontosság szintje, mint az OEM alkatrészek.Az alacsony minőségű vagy összeegyeztethetetlen érzékelő használata helytelen légnyomás-adatokat eredményezhet, ami a motor hibás tűzhelyéhez, a gyenge fojtószelep-reakcióhoz és a megnövekedett üzemanyag-felhasználáshoz vezethet.A kiváló minőségű OEM-érzékelőbe történő befektetés megakadályozza ezeket a problémákat, és biztosítja a motorvezérlő rendszer megfelelő működését.

Azonnal foglalkozzon a teljesítményproblémákkal

Ha egy jármű elkezdi mutatni a rossz teljesítmény jeleit, például a habozást, az elakadást vagy a túlzott üzemanyag -fogyasztást, akkor fontos, hogy azonnal ellenőrizze a MAP -érzékelőt.A korai figyelmeztető jelek figyelmen kívül hagyása a motorproblémák romlásához és a költséges javítások romlásához vezethet.Az OBD-II szkenner használata a MAP-érzékelőhöz kapcsolódó hibakódok ellenőrzéséhez segíthet a problémák gyors diagnosztizálásában.Ha problémát észlelnek, akkor a lehető leghamarabb kezelése megakadályozhatja a további károkat, és a motor zökkenőmentes és hatékonyan működtetheti.A motor teljesítményének rendszeres figyelése elősegíti az érzékelő problémáinak korai felismerését, csökkentve a váratlan bontások kockázatát.

Következtetés

A MAP -érzékelő szerepet játszik az autó motorjának hatékony futtatásában, az üzemanyag -felhasználás befolyásolásában és a motor tisztításában.Fontos légnyomás -adatokat küld a motor vezérlőrendszerének, amely ezeket az adatokat használja az üzemanyag és az időzítés beállításához.Ha a térképérzékelő nem működik helyesen, akkor motorproblémákat okozhat, például rossz teljesítményt, magasabb üzemanyag -felhasználást és nagyobb szennyezést.A térképérzékelő jó állapotban tartása rendszeres ellenőrzések révén, és bármilyen problémával való kezelése segít a motor felső állapotban tartásában.A térképérzékelő szerepének megértése és annak megfelelő fenntartása jobb motor teljesítményéhez, üzemanyag -megtakarításhoz és simább vezetési élményhez vezet.
