Átfogó útmutató a nagy sűrűségű programozható logikai eszközökhöz (HDPLDS)

Ez az útmutató kiemeli a fenntartható fejlődés fontosságát a modern várostervezésben, megmutatva, hogy a városok hogyan egyensúlyba hozhatják a környezeti ellátást a gazdasági és társadalmi fejlődéssel a virágzó, élhető terek megteremtése érdekében.A városok növekedésével az olyan gyakorlatok elfogadása, mint a zöld infrastruktúra, az energiatakarékos intézkedések és a közösségvezérelt tervezés.Példák felhasználásával az útmutató stratégiákat kínál a rugalmasabb városi környezet kialakításához.Feltárja a nagy sűrűségű, programozható logikai eszközöket (HDPLDS) és azok szerepét a digitális rendszerek fejlesztésében és az iparágakban történő teljesítmény fokozásában.

Katalógus

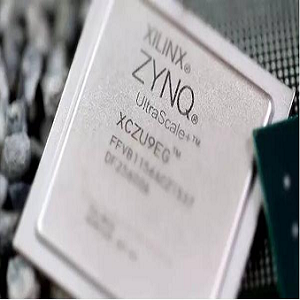

HDPLD (nagy sűrűségű programozható logikai eszközök)

A nagy sűrűségű programozható logikai eszközök (HDPLDS) fejlett digitális alkatrészek, amelyeket komplex rendszerek felépítéséhez használnak, lehetővé téve a logikai konfigurációk testreszabását.A HDPLDS egyik fontos része a bemeneti/kimeneti (I/O) egység, amely az eszközt a rendszer más alkatrészeivel csatlakoztatja.Ezek az I/O egységek olyan funkciókat tartalmaznak, mint a regiszterek (amelyek ideiglenesen adnak adatokat), multiplexereket (amelyek útjeleket) és határolvasó eszközöket (amelyek segítenek a tesztáramköröknek).Ezek a funkciók miatt a HDPLD -k rendkívül rugalmasak és adaptálhatók a különböző elektronikus alkalmazásokhoz.Minden HDPLD középpontjában egy alaplogikai egység blokk (BLB) néven ismert építőelem, amely logikai műveleteket hajt végre.A különféle gyártók ezt az alapvető egységet különféle néven hívhatják, például a Xilinx konfigurálható logikai blokknak (CLB) hívják, míg az altera logikai elemnek (LE) nevezi, ám mindegyik ugyanazt a célt szolgálja.Ezeket a blokkokat úgy tervezték, hogy méretezhetőek legyenek, azaz konfigurálhatók mind a kis, mind a nagy rendszerek kezelésére, az igényektől függően.A HDPLDS másik kulcsfontosságú része a programozható összeköttetés (PI), amely az eszköz különböző részeit összeköti egymással.Ezek az összekapcsolások biztosítják, hogy a bemeneteket a megfelelő kimenetekre továbbítsák, lehetővé téve a teljes rendszer hatékony működését.Javíthatja a rendszer teljesítményét azáltal, hogy optimalizálja ezeket az összekapcsolásokat, így az eszközök stabilabbá és megbízhatóbbá válnak.Ez az optimalizálási folyamat szükséges a HDPLDS-től a legjobb teljesítmény eléréséhez, különösen olyan nagy igényű alkalmazásokban, mint a telekommunikáció és az automatizálás.

A HDPLD -k központi attribútumai

Fejlett kompozíció és építészet

A HDPLDS kifinomultabb, mint a régebbi logikai eszközök, mivel sok olyan programozható kapukat tartalmaznak, amelyek különböző logikai funkciókat tudnak végrehajtani.Ezek az eszközök fejlett technológiát használnak, mint például a CMOS, a Flash Memory és az SRAM az utasítások tárolására és feldolgozására.A hardver és a szoftverszerű funkciók e kombinációja lehetővé teszi a HDPLD-k számára, hogy nagy sebességgel és pontossággal kezeljék a feladatok széles skáláját.Több száz, ezer vagy akár több millió programozható kapu lehet, így ezek mind egyszerű vezérlőrendszerekhez, mind összetett digitális alkalmazásokhoz.

Átmenet és innováció a tervezési folyamatokban

A HDPLDS használata átalakította az elektronikus rendszerek tervezésének módját.Korábban másoknak a rögzített hardver -mintákra kellett támaszkodniuk, de most a HDPLD -k segítségével gyorsan létrehozhatják, tesztelik és módosíthatják az áramköröket.Ez a rugalmasság a HDPLD -ket népszerűvé tette az olyan iparágakban, mint a telekommunikáció, ahol a rendszereknek alkalmazkodniuk kell a változó követelményekhez.A Design Software eszközök szintén nagy szerepet játszanak a HDPLD -k programozásában, megkönnyítve a hatékony és megbízható rendszerek létrehozását anélkül, hogy a hardvert a semmiből kellene újjáépíteni.

Adaptív kapacitás és evolúció

A HDPLD -k egyik legnagyobb előnye az, hogy képesek átprogramozni és beállítani, még akkor is, ha a rendszerbe telepítik őket.Ez az alkalmazkodóképesség fontos azokban az iparágakban, ahol a technológia gyorsan fejlődik, és a rendszerek állandó frissítéseket igényelnek.A HDPLDS lehetővé teszi a változtatásokat a hardver cseréje nélkül, amely időt és pénzt takarít meg.Ez a szolgáltatás ösztönzi a tervezés iteratívabb megközelítését is, ahol a fejlesztéseket folyamatosan lehet elvégezni.Ennek eredményeként a HDPLD-k fontos eszközévé váltak a jövőbiztos elektronikus rendszerek felépítéséhez.

A HDPLD -k részletes vizsgálata

Programozási módszertan

A HDPLDS több módszerrel programozható, az adott eszköztől és alkalmazástól függően.Például egyes eszközök flash memóriát használnak, amely lehetővé teszi az eszköz átprogramozását anélkül, hogy eltávolítaná az áramkörből.További módszerek közé tartozik a biztosíték és az anti-Fuse technológiák (amelyek tartósabbak), valamint az EEPROM és az SRAM (amelyek rugalmasabbak).A programozási módszer megválasztása olyan tényezőktől függ, mint a költségek, a teljesítmény és a jövőbeli frissítések szükségessége.

Működési módok

A HDPLDS különféle működési módokat kínál, amelyek nagyobb sokoldalúságot biztosítanak számukra az alkalmazásokban.Az egyik legfontosabb mód a rendszeren belüli programozható (ISP) mód, amely lehetővé teszi az eszköz frissítését és átprogramozását anélkül, hogy eltávolítaná az áramköri kártyáról.Ez hasznos azokban az iparágakban, ahol a rendszereknek gyakori frissítéseket vagy módosításokat igényelnek.Egyéb módok közé tartozik a áramköri konfigurációs (ICR) mód és a hardver programozó mód, amelyek mindegyike különböző szintű vezérlést biztosít az eszköz funkciója felett.

Szerkezeti változatok

A HDPLD -k két fő szerkezeti típusban kaphatók: komplex programozható logikai eszközök (CPLD) és a mező programozható kapu tömbjei (FPGA).A CPLD-k jobban megfelelnek a kontroll-központú alkalmazásokhoz, mivel kiszámítható időzítést kínálnak, míg az FPGA-k jobban kezelik a párhuzamos feldolgozást igénylő feladatok kezelésére, például az adatintenzív műveletekre.A CPLD -k és az FPGA -k közötti választás az adott rendszerkövetelményektől függ, beleértve a sebességet, az energiafogyasztást és a bonyolultságot.

Ipari terminológia

Az iparág konkrét kifejezéseket használ a különféle programozható eszközök osztályozására.Például a HDPLDS (nagy sűrűségű programozható logikai eszközök) megkülönböztetik az LDPLDS-t (alacsony sűrűségű programozható logikai eszközök), amelyek kevesebb programozható kapuval rendelkeznek.Egy másik kifejezés az EPLD (törölhető programozható logikai eszköz), amely olyan eszközökre utal, amelyek törölhetők és átprogramozhatók.Ezeknek a kifejezéseknek a megértése fontos a megfelelő típusú eszköz kiválasztásához egy adott projekthez.A HDPLD -ket a programozás, a működési mód és a belső struktúra alapján kategorizálják.Ezen osztályozások megértésével kiválaszthatja az igényeikhez legmegfelelőbb eszközt, ami hatékonyabb és adaptálható rendszerekhez vezet.
