Kódszegmens (CS) regisztráció a CPU memória szegmentálásában: Teljes útmutató

A CPU a memóriában tárolt utasítások elérésével hajtja végre a programokat, és ennek a folyamatnak a kulcsfontosságú része a kódszegmens (CS) regiszter.A CS -regiszterre szükség van a szegmentált memóriamodellt használó CPU -kban, különösen olyan régebbi rendszerekben, mint az X86 architektúra.Ez a cikk elmagyarázza, hogy a CS -regiszter hogyan működik az utasítás mutatóval (IP) a memória kezelése érdekében, és miért fontos ma a memória szegmentálása.

Katalógus

Mi a kódszegmens (CS) regiszter?

A Kódszegmens (CS) egy speciális regiszter a CPU -ban, amely a memóriában szereplő kódszegmens kiindulási címét (vagy alapcímét) tartja.A kódszegmens egy dedikált memóriaterület, amely tartalmazza a program végrehajtható kódját.A CS -nyilvántartás tehát a memóriában lévő helyre mutat, ahol a program utasításait tárolják, lehetővé téve a CPU számára, hogy lekérje és végrehajtja ezeket az utasításokat.A CS -regiszter szerepe világosabbá válik, ha figyelembe vesszük annak kapcsolatát egy másik fontos regisztrációval: az utasítás mutatójával (IP).Míg a CS -regiszter a kódszegmens kezdőcímét tartalmazza, az IP -regiszter nyomon követi az adott szegmensen belül végrehajtandó következő utasítás ofszet -címét.A CS és az IP regiszterek együttesen logikai címet alkotnak, amely lehetővé teszi a CPU számára, hogy pontosan meghatározza a következő utasítás pontos helyét a memóriában.Például:

Cs = a kódszegmens alapcíme

Ip = a következő utasítás eltolás címe

Kombinálásakor a CPU a fizikai címet kiszámítja CS: IP a következő utasítás megtalálásához és végrehajtásához.

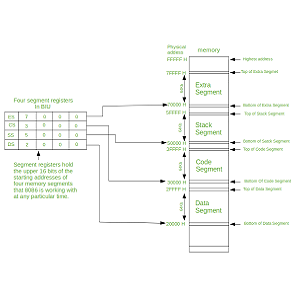

A szegmentált memória modell

Annak megértése érdekében, hogy miért létezik a CS -regiszter, meg kell értenie a szegmentált memória modellt, amelyet általában olyan régebbi architektúrákban használtak, mint például az x86 processzorok.Ebben a modellben a memória szegmensekre oszlik, mindegyik más célt szolgál:

• Kódszegmens (CS): Tárolja a futtatható kódot.

• Adatszegmens (DS): A program által használt változók és adatok tárolása.

• Stack szegmens (SS): A funkcióhívások, a helyi változók és a vezérlőáramlás kezelése.

• Extra szegmens (ES): További adattároláshoz használják.

A szegmentált memóriamodellt úgy tervezték, hogy strukturált megközelítést biztosítson a memóriakezeléshez, megkönnyítve a memória különálló régiókra osztását a kód, az adatok és a verem számára.Ez a megközelítés lehetővé tette a CPU -k számára, hogy hatékonyabban kezeljék a memóriát, és jobb memóriavédelmet nyújtottak azáltal, hogy különféle típusú adatokat külön szegmensekben tartanak.A korai számítástechnikai rendszerekben a CPU egyszerre csak korlátozott mennyiségű memóriát tudott elérni.A szegmentált memóriamodell lehetővé tette a programozók számára, hogy nagyobb mennyiségű memóriával működjenek azáltal, hogy kisebb, kezelhetőbb szakaszokra osztják.Ez a kialakítás elősegítette a címek méretének csökkentését is, mivel a szegmens nyilvántartások meg tudják tartani az alapcímeket, míg az eltolások (mint például az IP) kisebb értékek lennének az alaphoz.Míg a modern processzorok gyakran egy sík memóriamodellt használnak, ahol az összes memóriát egyetlen folyamatos térként kezelik, a szegmentálás alapelvei továbbra is befolyásolják a CPU tervezését.Valójában néhány modern rendszer továbbra is a szegmentálást használja olyan célokra, mint a memóriavédelem és a virtualizáció.

A CS és az IP regiszterek közötti kapcsolat

A számítógép központi feldolgozó egységében (CPU) a CS (kódszegmens) regiszter és az IP (utasítás mutató) regiszter közötti kapcsolat fontos az utasítások letöltése és végrehajtásának folyamatában.Ez a két regiszter együttesen határozza meg a következő utasítás helyét a memóriában, és biztosítja, hogy a CPU pontosan tudja, mit kell végrehajtani a program minden egyes lépésében.

A CS -regiszter egy adott szegmens kezdőcímét tartalmazza a memóriában, ahol a végrehajtható kód található.Ez a szegmens-alapú címzés a szegmentált memória-architektúrákban szükséges, lehetővé téve a CPU-nak, hogy a memóriát logikai szakaszokba osztja különféle típusú adatokhoz, például kód, verem és adatszegmensekhez.Másrészt az IP -regiszter mutatóként működik, amely nyomon követi a következő utasításokat, amelyeket a jelenlegi kódszegmensben hajt végre.Az IP -regiszter egy eltolási értéket tartalmaz, amely jelzi, hogy a kódszegmens kiindulási pontjától milyen messze található a következő utasítás.

A gyakorlatban ez a kapcsolat a következőképpen működik: A CPU először olvassa el a CS -regiszterben tárolt címet, hogy azonosítsa a kódszegmens kiindulási pontját a memóriában.Ezután az IP -nyilvántartásban tárolt értéket használja a következő utasítás pontos helyének kiszámításához az IP eltolás hozzáadásával a CS regiszter által biztosított alapcímhez.E két érték kombinációja, a CS -regiszter alapcíme és az IP -nyilvántartás eltolása a fizikai memória címet adja meg, ahol a következő utasítást tárolják.

Miután kiszámították a fizikai címet, a CPU visszakeresi az utasítást a memóriából, dekódolja és végrehajtja.A végrehajtás után az IP -regiszter frissül, hogy a következő utasításra mutatjon egymás után, és a folyamat megismétlődik.Ez a folyamatos letöltési, dekódolási és végrehajtási ciklus az alapvető mechanizmus, amellyel a CPU programokat hajt végre.A CS és az IP regiszterek együtt dolgoznak annak biztosítása érdekében, hogy a CPU pontosan tudja, hol kell keresni a memóriában, hogy megtalálja a következő utasítást.Ez a kapcsolat jó a programok helyes végrehajtási áramlásának fenntartására, különösen a szegmentált memória -architektúrákkal rendelkező rendszerekben.

Miért számít a CS regiszter a programozásban?

A CS-regiszter kiválóan alkalmas az alacsony szintű programozásban és a rendszerfejlesztésben, különösen olyan környezetben, amely szegmentált memória modellekre támaszkodik.Meghatározza a kódszegmens határait, ahol a futtatható utasításokat tárolják, és elősegíti, hogy a programok a hozzárendelt memóriaterületen belül működjenek.A hibák elkerülése és a rendszer stabilitásának fenntartása érdekében szükség van ezen szegmens határok megfelelő kezelésére.A rossz szegmenskezelés egyik általános kérdése a hozzáférési jogsértések.Ezek akkor fordulnak elő, amikor egy program megpróbálja a TACCESS memóriát a kijelölt kódszegmensen kívül, ami összeomlásokhoz vagy váratlan viselkedéshez vezet.Például, ha a program meghaladja a kódszegmens méretét, akkor felülírhatja a szomszédos memóriát, ami sérült adatokat vagy szokatlan teljesítményt eredményez.

Egy másik kockázat a kiszámíthatatlan program viselkedése a CS -nyilvántartás nem megfelelő használata miatt.Amikor a CPU a nem kívánt memória területeiről végrehajtja az utasításokat, a rendszer kiszámíthatatlanul viselkedhet, vagy teljesen összeomlik.Ez egy gyakori probléma volt azokban a régebbi rendszerekben, amelyek szegmentált memóriát használtak, például a korai x86 architektúrákat, ahol a programozóknak gondosan kellett kezelniük a regiszterek, például a CS, DS (Data Segment) és az SS (Stack szegmens) regisztereit.Noha a modern rendszerek gyakran lapos memóriamodelleket használnak, a CS -regiszter megértése továbbra is fontos a beágyazott rendszerekben, az operációs rendszerek kialakításában vagy más olyan területeken, amelyek közvetlen memória -vezérlést igényelnek.Ezekben a területeken a memória határainak hatékony kezelése biztosítja a rendszer megbízhatóságát, megakadályozza az adatok korrupcióját, és elkerüli a nehezen diagnosztizálható hibákat.Az alacsony szintű programozók számára a CS-regiszter elsajátítása a stabil, hatékony szoftver kiépítésének kulcsfontosságú része.
