A megfelelő tápadapter-dugó kiválasztása: AC bemeneti és egyenáramú kimeneti útmutató

A tápadapter csatlakozók lehetővé teszik, hogy eszközeit áramforráshoz csatlakoztassa, és folyamatosan működjön.Ebből a cikkből megtudhatja, mit csinálnak a váltakozó áramú bemeneti csatlakozók és az egyenáramú kimeneti csatlakozók, és miért fontosak.Felfedezheti a világszerte használt különféle csatlakozótípusokat, valamint a feszültséget, frekvenciát és biztonsági funkciókat.Ezenkívül meg fogja érteni a csatlakozótípusokat és azt, hogy hol használják őket általában.

Katalógus

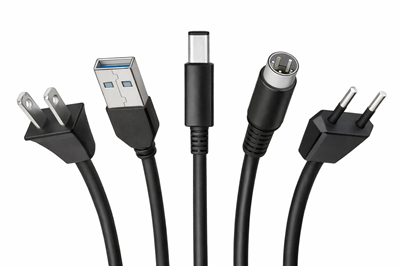

1. ábra: Tápadapter csatlakozók áttekintése

Mik azok az AC bemeneti csatlakozók?

A váltakozó áramú bemeneti csatlakozók azok az alkatrészek, amelyek a hálózati adaptert a fali aljzathoz csatlakoztatják, hogy váltakozó áramú (AC) tápellátást kapjanak.Ezek az elektromos energia belépési pontjaként szolgálnak a hálózatról az adapterbe.Ezeket a csatlakozókat úgy tervezték, hogy biztonságosan továbbítsák az áramot a konnektorból a hálózati adapter belső áramkörébe.Elsődleges funkciójuk az áramforráshoz való stabil és biztonságos csatlakozás biztosítása.Az AC bemeneti csatlakozók kiválóan alkalmasak bármely hálózati adapter hatékony működésére.Általában tápkábelekbe vannak beépítve, vagy közvetlenül az adaptertestekhez rögzítik.A kialakítás biztosítja a konzisztens bemeneti tápellátást az adapterhez az átalakításhoz.AC bemeneti csatlakozók nélkül a hálózati adapterek nem tudnának energiát fogadni a hálózatról.

Az AC fali csatlakozók gyakori típusai

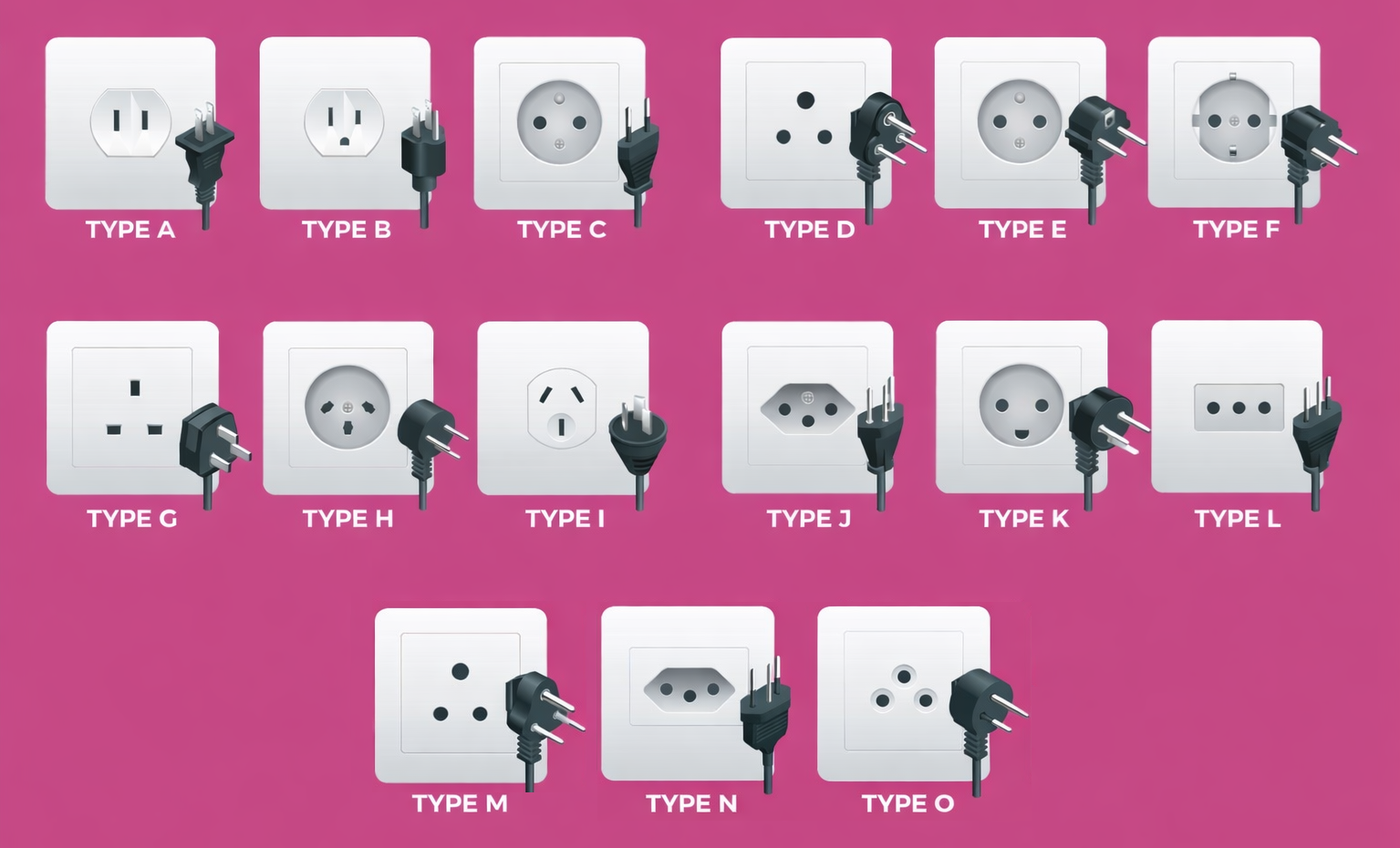

2. ábra: Globális váltóáramú csatlakozó típusok

• A típusú - Az A típus egy kéttűs dugó, lapos, párhuzamos lapátokkal, földelő érintkező nélkül.Főleg az Egyesült Államokban, Kanadában, Mexikóban és Japánban használják.Más típusokhoz képest az egyik legegyszerűbb és legkönnyebb kivitel.Ezt a csatlakozót általában alacsony fogyasztású eszközökhöz, például telefontöltőkhöz és kis elektronikai cikkekhez használják.Széleskörű használata az alapvető fogyasztói elektronikai cikkek szabványává teszi.Az A típus egyszerűsége gazdaságossá és könnyen gyárthatóvá teszi.

• B típus - A B típus hasonló az A típushoz, de tartalmaz egy további kerek földelőtüskét.Széles körben használják Észak-Amerikában és Közép-Amerika egyes részein.Az A típushoz képest nagyobb biztonságot nyújt a földelési funkciónak köszönhetően.Ezt a csatlakozót általában olyan készülékekhez használják, amelyek magasabb biztonsági előírásokat igényelnek.Fontos olyan környezetben, ahol elektromos védelem szükséges.A B típus szabványos választás lakossági és kereskedelmi alkalmazásokhoz egyaránt.

• C típusú - A C típus egy kétkörű érintkezős csatlakozó, közismert nevén Europlug.Széles körben használják Európában, Ázsiában és Dél-Amerikában.Az A és B típushoz képest univerzálisan kompatibilis számos aljzattípussal.Ezt a csatlakozót általában alacsony fogyasztású eszközökhöz, például töltőkhöz és kisméretű készülékekhez használják.Kompakt kialakítása lehetővé teszi a könnyű használatot több régióban.A C típus széleskörű kompatibilitása miatt fontos szerepet játszik a nemzetközi utazásokban.

• D típus - A D típus egy háromszögletű, három kör alakú tűs dugó.Főleg Indiában, Nepálban és néhány afrikai országban használják.A C típusúhoz képest olyan eszközöket támogat, amelyek stabilabb kapcsolatot igényelnek.Ezt a csatlakozót általában régebbi elektromos szabványokkal rendelkező régiókban használják.Kialakítása lehetővé teszi a mérsékelt energiaigények kezelését.A D típus továbbra is fontos a regionális infrastruktúrán belüli kompatibilitás fenntartásában.

• E típusú - Az E típus egy két körtűs dugó, amelynek aljzatában van egy lyuk a földelő érintkező számára.Franciaországban, Belgiumban és Lengyelországban gyakran használják.A C típushoz képest földelési mechanizmussal rendelkezik a nagyobb biztonság érdekében.Ez a csatlakozó alacsony és közepes teljesítményű készülékekhez egyaránt használható.Fontos az európai rendszerek biztonságos elektromos csatlakozásainak fenntartásához.Az E típus gyakran kompatibilis az F típusú aljzatokkal.

• F típusú - Az F típusú, más néven Schuko dugó két kerek érintkezőt tartalmaz földelő kapcsokkal.Széles körben használják Németországban, Spanyolországban és számos európai országban.Az E típushoz képest oldalsó földelést használ tű helyett.Ezt a csatlakozót általában nagyobb teljesítményű készülékekhez használják.Erős kialakítása biztonságos és stabil kapcsolatot biztosít.Az F típusra szükség van a modern európai elektromos rendszerekben.

• G típusú - A G típus egy három tűs dugó, téglalap alakú tűkkel, amelyek háromszög alakúak.Az Egyesült Királyságban, Írországban és számos ázsiai országban használják.Más típusokhoz képest robusztusabb és nagyobb szerkezetű.Ezt a csatlakozót általában háztartási és irodai berendezésekben használják.Fontos a szilárd és stabil kapcsolat biztosításához.A G típus széles körben elismert tartósságáról.

• H típusú - A H típus egy háromtűs dugó, egyedi háromszög alakban elhelyezett tűkkel.Elsősorban Izraelben és a környező régiókban használják.A C típusúhoz képest egyedi kialakítású, ami korlátozza a kompatibilitást.Ezt a csatlakozót lakossági és kereskedelmi környezetben egyaránt használják.Sajátos regionális rendszerén belül biztosítja a megfelelő kapcsolatot.A H típus fontos a szabványos elektromos biztonság fenntartásához régiójában.

• I. típusú - Az I-es típusú dugó két lapos szögben dőlt tűvel és néha egy földelő érintkezővel rendelkezik.Általában Ausztráliában, Új-Zélandon és az China-ban használják.Az A típushoz képest a szögletes kialakítás biztonságosabb illeszkedést biztosít.Ezt a csatlakozót az elektromos készülékek széles körében használják.Támogatja mind a háztartási, mind az ipari alkalmazásokat.Az I. típus jó a modern elektromos infrastruktúrával rendelkező régiókban.

• J típus - A J típus egy hárompólusú dugó kerek tűkkel, beleértve a földelő érintkezőt is.Főleg Svájcban és Liechtensteinben használják.A C típushoz képest további földelést kínál a biztonság érdekében.Ezt a csatlakozót gyakran használják otthonokban és irodákban is.Biztosítja a stabil és biztonságos elektromos csatlakozásokat.A J típus fontos a magas biztonsági szabványok fenntartásához régiójában.

• K típusú - A K típus egy hárompólusú dugó kerek tűkkel és egy földelő érintkezővel.Elsősorban Dániában és Grönlandon használják.Az F típusúhoz képest kissé eltérő földelési konfigurációval rendelkezik.Ezt a csatlakozót lakossági és kereskedelmi eszközökhöz egyaránt használják.Ez biztosítja a kompatibilitást a dán elektromos rendszeren belül.A K típus fontos a helyi elektromos szabványok betartásához.

• L típusú - Az L típus egy három körtűs, egyenes vonalban elhelyezett dugó.Főleg Olaszországban és Észak-Afrika egyes részein használják.A C típusúhoz képest támogatja a nagyobb áramerősségű alkalmazásokat.Ezt a csatlakozót kis elektronikai eszközökben és nagyobb készülékekben egyaránt használják.Stabil és konzisztens kapcsolatot biztosít.Az L típus fontos Olaszország szabványosított elektromos rendszere számára.

• M típusú - Az M típus a D típus nagyobb változata, három kerek tűvel.Dél-Afrikában és néhány szomszédos országban használják.A D típushoz képest nagyobb teljesítményű alkalmazásokhoz tervezték.Ezt a csatlakozót általában nagy teljesítményű készülékekben használják.Nagyobb mérete nagyobb elektromos terhelést tesz lehetővé.Az M típus fontos ipari és nagy teljesítményű környezetekben.

• N típusú - A Type N egy három körtűs csatlakozó, amely Brazíliában és Dél-Afrikában szabványos.A fokozott biztonság és kompatibilitás érdekében tervezték.A C típushoz képest földelést tartalmaz a fokozott védelem érdekében.Ezt a csatlakozót lakossági és kereskedelmi eszközökben egyaránt használják.Támogatja a modern elektromos szabványokat régióiban.Az N típus fontos szerepet játszik az újabb infrastrukturális rendszerekben.

• O típusú - A Type O egy három körtűs csatlakozó, amelyet főleg Thaiföldön használnak.Úgy tervezték, hogy támogassa a régió modern elektromos rendszereit.A régebbi csatlakozótípusokhoz képest jobb biztonsági funkciókat kínál.Ezt a csatlakozót háztartási és kereskedelmi alkalmazásokban egyaránt használják.Biztosítja a helyi elektromos szabványokkal való kompatibilitást.Az O típus fontos a szabványosított energiaellátó rendszerek támogatásához Thaiföldön.

Az AC bemeneti csatlakozók feszültsége és frekvenciája

A hálózati adaptereket általában széles bemeneti feszültségtartományban való működésre tervezték, általában 100 V és 240 V AC között.Ez a rugalmasság lehetővé teszi az eszközök különböző országokban történő használatát anélkül, hogy külön tápegységre lenne szükség.Az adapter automatikusan alkalmazkodik a bejövő feszültséghez, hogy fenntartsa a stabil teljesítményt.Ez a funkció különösen fontos a globális piacokon használt modern elektronika számára.A széles feszültségtámogatás segít megelőzni a feszültségeltérések által okozott károkat.Az utazás közbeni eszközök használatának kényelmét is javítja.

A feszültségen kívül a váltakozó áramú bemeneti teljesítmény szabványos 50 Hz-es vagy 60 Hz-es frekvencián is működik.Ezek a frekvenciaértékek azt mutatják, hogy az elektromos áram milyen gyakran váltakozik másodpercenként.A tápadapterek úgy készültek, hogy mindkét frekvenciát hatékonyan kezeljék anélkül, hogy befolyásolnák a kimeneti teljesítményt.Ez egyenletes működést biztosít a regionális elektromos szabványoktól függetlenül.Mindkét frekvenciatípus támogatása javítja a kompatibilitást a különböző energiarendszerek között.Ennek eredményeként a legtöbb modern adaptert univerzális bemeneti feltételekre tervezték.

Kétágú vs háromágú AC csatlakozók

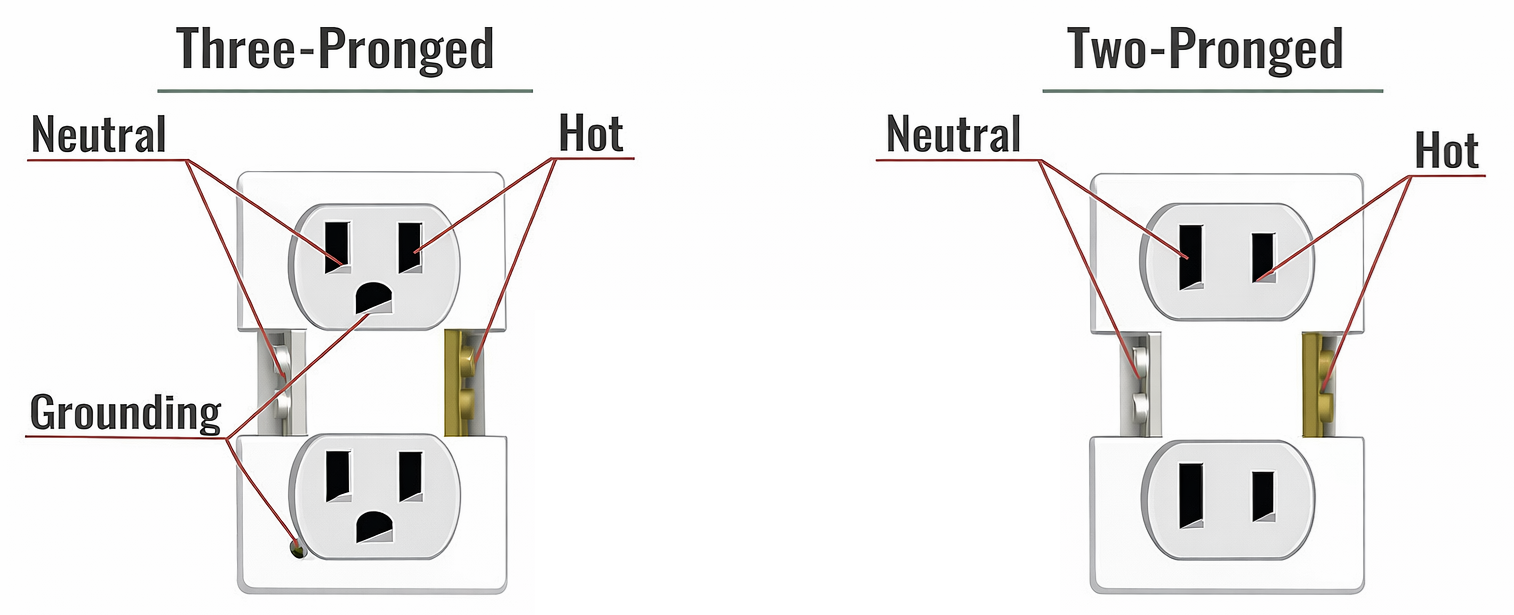

3. ábra: Kétágú kontra háromágú dugós szerkezet

A kétágú csatlakozók két elektromos érintkezőből állnak, amelyek az áramforrás feszültség alatti és nulla vezetékéhez csatlakoznak.Általában olyan eszközökben használják, amelyek nem igényelnek földelést a biztonságos működéshez.Ezek a dugók könnyűek és egyszerűbb kialakításúak, így alkalmasak kis elektronikai eszközökhöz.Gyakran megtalálhatók töltőkben, lámpákban és alacsony fogyasztású készülékekben.A kétágú dugaszokat kompakt szerkezetük miatt széles körben használják.Ezek azonban alapvető védelmet nyújtanak, és nem tartalmaznak további biztonsági földelést.

A háromágú csatlakozók egy extra földelési tűvel rendelkeznek, ami növeli az elektromos biztonságot.Ez a földelő csatlakozás segít megelőzni az áramütést azáltal, hogy a felesleges áramot biztonságosan a földre irányítja.Ezeket a dugaszokat jellemzően nagyobb teljesítményigényű eszközökben vagy fémházakban használják.Továbbfejlesztett védelmet nyújtanak az elektromos hibák és rövidzárlatok ellen.A háromágú csatlakozók általában olyan készülékekben találhatók, mint a számítógépek, hűtőszekrények és ipari berendezések.Kialakításuk biztonságosabb működést biztosít igényes elektromos környezetben.

Fix vs cserélhető AC csatlakozók

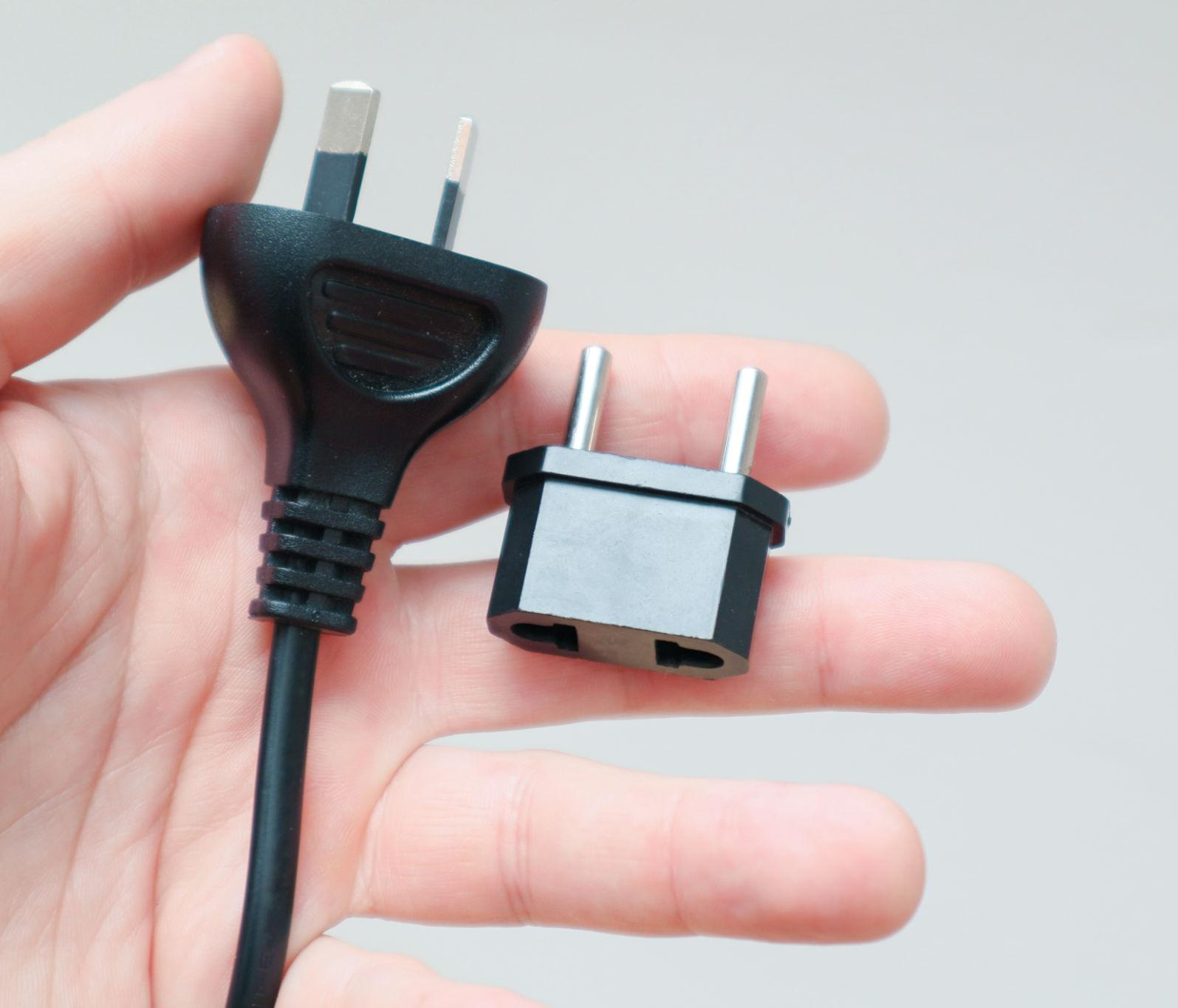

4. ábra: Fix vs cserélhető dugós kialakítás

A rögzített AC csatlakozók tartósan a hálózati adapterhez vannak csatlakoztatva, és nem távolíthatók el vagy cserélhetők ki.Ez a kialakítás stabil és tartós kapcsolatot biztosít a mindennapi használatra.Általában egy adott régióhoz vagy országhoz tervezett adapterekben használják.A rögzített dugók egyszerűek, és csökkentik a laza csatlakozások kockázatát.Gyakran előnyben részesítik azokat az álló eszközökhöz, amelyeket nem gyakran mozgatnak.Ez a kialakítás egyenletes teljesítményt biztosít további alkatrészek nélkül.

A cserélhető váltakozó áramú csatlakozók viszont lehetővé teszik a különböző csatlakozófejek cseréjét a régiótól függően.Ez rendkívül hasznossá teszi őket utazási és nemzetközi alkalmazásokhoz.Könnyedén csatlakoztathatja a megfelelő típusú dugót a különböző országokhoz.Ez a rugalmasság szükségtelenné teszi több adapter használatát.Az univerzális hálózati adapterekben általában cserélhető rendszereket használnak.Kényelmet biztosítanak, miközben megőrzik a kompatibilitást a különféle elektromos szabványokkal.

Mik azok a DC kimeneti csatlakozók?

Az egyenáramú kimeneti csatlakozók azok az alkatrészek, amelyek szabályozott egyenáramot (DC) szállítanak a hálózati adapterről az elektronikus eszközre.Ezek szolgálnak végső csatlakozási pontként az áramforrás és a táplált eszköz között.Ezek a csatlakozók biztosítják az átalakított elektromos energia hatékony és megbízható átvitelét.Elsődleges funkciójuk az, hogy stabil kimenetet biztosítsanak, amely megfelel az eszköz teljesítményigényének.A DC kimeneti csatlakozók fontosak a modern elektronikai eszközök, például laptopok, útválasztók és hordozható eszközök táplálásához.Úgy tervezték, hogy működés közben biztonságos és konzisztens kapcsolatot tartsanak fenn.Ezek a csatlakozók támogatják a biztonságos működést azáltal, hogy megakadályozzák a véletlen leválasztást.Kialakításuk lehetővé teszi, hogy biztonságosan illeszkedjenek az eszköz bemeneti portjaihoz.Egyenáramú kimeneti csatlakozók nélkül a tápadapterek nem tudnák felhasználható energiát ellátni az eszközökkel.

Az egyenáramú csatlakozók általános típusai

Hordó csatlakozók

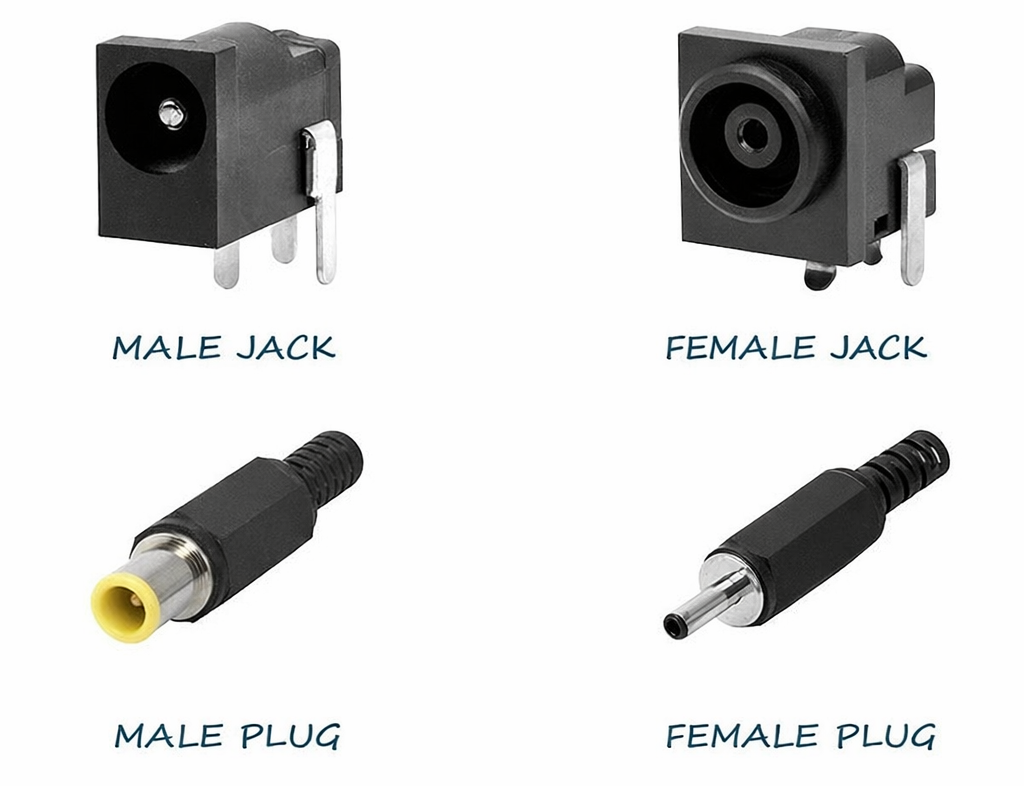

5. ábra Hordócsatlakozó típusok

A hengeres csatlakozók hengeres tápcsatlakozók, amelyeket gyakran használnak egyenáramú alkalmazásokban.Egy üreges külső hüvelyből és egy belső csapból állnak, amely elektromos áramot szállít.Ezeket a csatlakozókat széles körben használják olyan eszközökben, mint például útválasztók, CCTV rendszerek és kis elektronikai eszközök.Egyszerű felépítésük lehetővé teszi a könnyű csatlakoztatást és leválasztást használat közben.A hordócsatlakozók megbízhatóságukról és egyenletes teljesítményükről ismertek.Úgy tervezték, hogy stabil teljesítményátvitelt biztosítsanak minimális jelveszteséggel.Amint az ábrán látható, a biztonságos csatlakozás érdekében férfi és női konfigurációban is kaphatók.

DIN csatlakozók

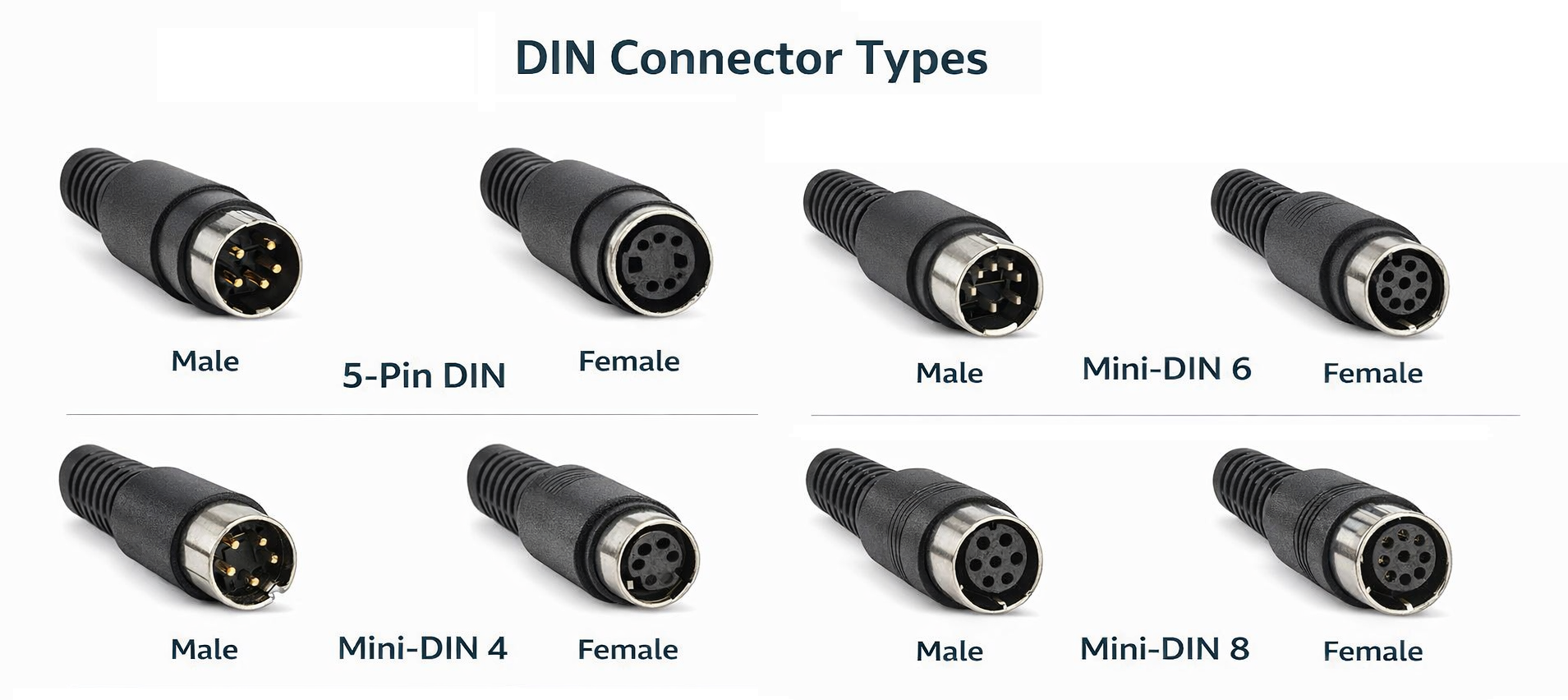

6. ábra DIN csatlakozók típusai

A DIN-csatlakozók kör alakú csatlakozók, több tűvel, szabványos mintában elhelyezve.Általában speciális elektronikus berendezésekben és örökölt rendszerekben használják őket.Ezek a csatlakozók több jel- vagy tápcsatlakozást támogatnak egyetlen interfészen belül.A DIN csatlakozók biztonságos reteszelő mechanizmusukról és pontos tűbeigazításukról ismertek.Gyakran használják audio berendezésekben, ipari rendszerekben és kommunikációs eszközökben.Kialakításuk stabil és szervezett kapcsolatokat biztosít.Az ábra a különböző típusú DIN csatlakozókban használt különböző tűkonfigurációkat mutatja be.

USB csatlakozók

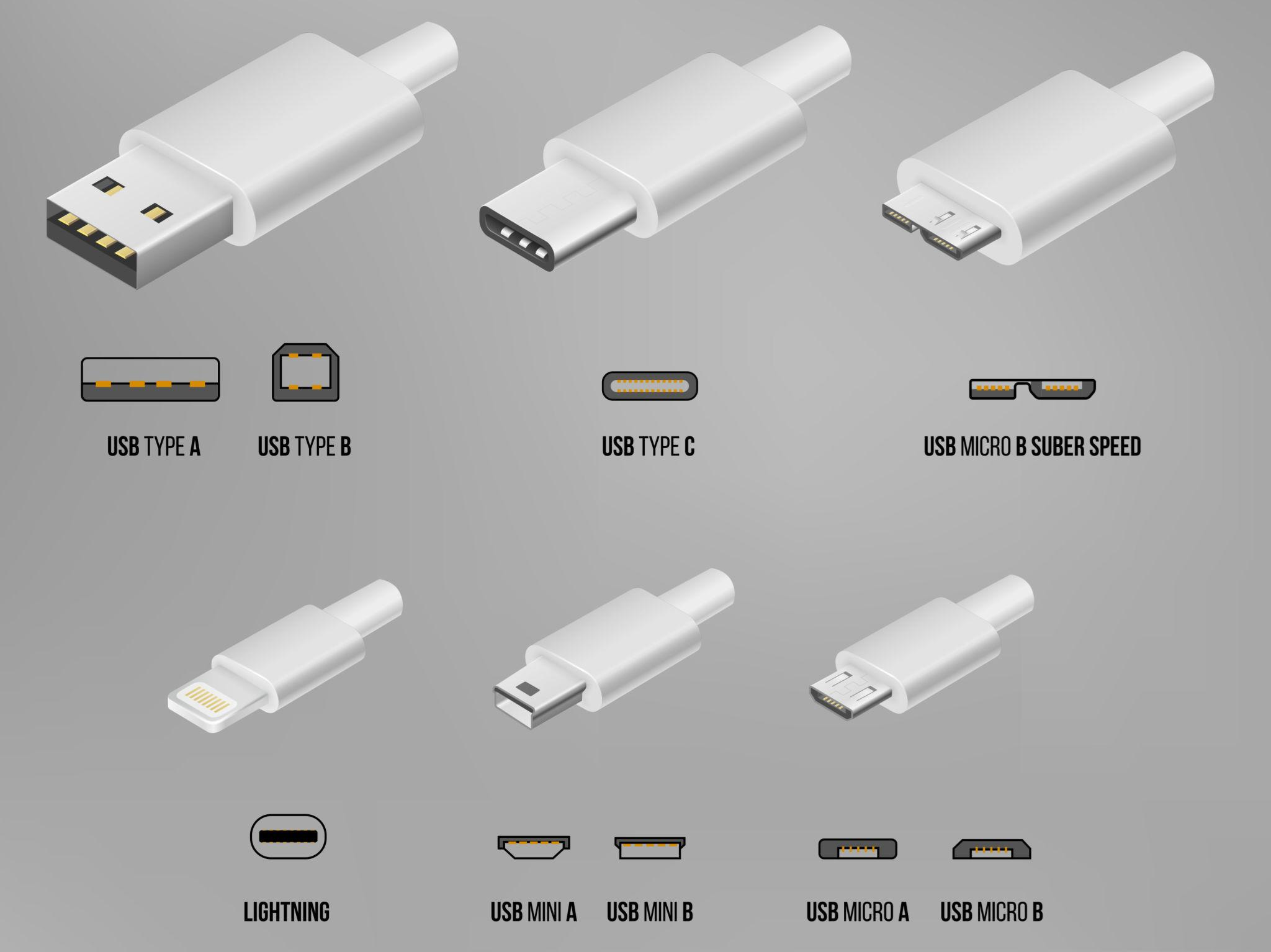

7. ábra USB-csatlakozók típusai

Az USB-csatlakozók szabványos interfészek, amelyeket a modern elektronika áramellátására és adatátvitelére egyaránt használnak.Széles körben használják okostelefonokban, laptopokban és más hordozható eszközökben.Ezeket a csatlakozókat a könnyű használat és az univerzális kompatibilitás érdekében tervezték.Az USB-csatlakozók hatékony energiaátvitelt támogatnak számos eszközön.Kialakításuk lehetővé teszi a gyakori be- és kihúzást sérülés nélkül.Az elektronikában a DC csatlakozók legelterjedtebb típusává váltak.Amint az ábrán látható, az eszköztől és az alkalmazástól függően különféle USB formátumok használatosak.

Az AC bemeneti és az egyenáramú kimeneti csatlakozók közötti különbségek

Aspect	AC bemeneti csatlakozók	DC kimenet Csatlakozók
Elsődleges funkció	Rajzolj elektromos áramellátás a fali aljzatokból	Szállítás az áramot elektronikus eszközökké alakították át
Elektromos típus	Váltakozó áram (AC) bemenet	Egyenáram (DC) kimenet
Helyszín: Rendszer	Belépési pont a hálózati adaptert	Kilépési pont a hálózati adaptert
Áramellátás állapota	Szabályozatlan bejövő áram	Szabályozott és stabilizált kimenet
Szabványos alap	által meghatározott regionális elektromos szabványok	által meghatározott készülék tervezési követelményei
Működő Környezet	Háztartási ill ipari fali aljzatok	Elektronikus eszköz bemeneti portjai
Kompatibilitás Hatály	Korlátozott országspecifikus üzletek	Megfelelve speciális eszköz interfészek
Szerkezeti Tervezési cél	Szilárd és biztonságos csatlakozás a hálózathoz	Pontos és stabil kapcsolat az eszközökkel
Biztonsági kezelés	Úgy tervezték kezelni a nagyfeszültségű bemenetet	Úgy tervezték fenntartani a biztonságos kisfeszültségű kimenetet
Irány Power Flow	Külsőről forrást az adapterbe	Adaptertől a végkészülék
Tipikus Alkalmazás	Tápellátás adapterek az infrastruktúrából	Energiaellátás az elektronikához
Csatlakozás Interfész	Dugó behelyezve aljzatba	Csatlakozó behelyezve a készülék portjába
Rugalmasság	Korlátozta regionális dugóformátum	Alkalmazható keresztben különféle készüléktípusok
Fizikai Integráció	Beépített ill levehető dugófejek	Csatolva kimeneti kábel vagy adaptercsúcs
Rendszerszerep	A hatalom része bemeneti infrastruktúra	része eszközszintű tápellátás

Különféle tápadapter csatlakozók alkalmazásai

1. Szórakoztató elektronika

A tápcsatlakozókat széles körben használják olyan eszközökben, mint az okostelefonok, laptopok és táblagépek.Biztosítják a stabil töltést és a hatékony energiaellátást a napi használathoz.Ezek a csatlakozók támogatják a modern életmódot, amely nagymértékben támaszkodik a hordozható elektronikára.Megbízhatóságuk közvetlenül befolyásolja az eszköz teljesítményét és élményét.

2. Hálózati berendezések

Az útválasztók, modemek és kapcsolók DC csatlakozókra támaszkodnak a folyamatos működéshez.A megszakítás nélküli internetkapcsolat fenntartásához fontos a stabil tápellátás.Ezek a csatlakozók hosszú üzemidőt támogatnak hiba nélkül.Tartósságuk fontos az otthoni és irodai hálózatok számára egyaránt.

3. Ipari berendezések

Az ipari gépek speciális csatlakozókat használnak a következetes és biztonságos áramellátás érdekében.Ezeket a csatlakozókat úgy tervezték, hogy megfeleljenek az igényes környezeteknek és a folyamatos használatnak.Biztosítják az automatizálási rendszerek és vezérlőegységek megbízható működését.Teljesítményük kiváló a gyártási és gyártási folyamatokban.

4. Audio- és videorendszerek

A csatlakozókat erősítőkben, hangszórókban és médiaeszközökben használják a stabil teljesítmény biztosítására.Segítenek fenntartani a folyamatos teljesítményt a szórakoztató rendszerekben.A megbízható csatlakozások megakadályozzák a megszakításokat hang- vagy videolejátszás közben.Ezeket a csatlakozókat otthoni és professzionális beállításokhoz egyaránt használják.

5. Orvosi eszközök

Az orvosi berendezések biztonságos működéséhez biztonságos tápcsatlakozók szükségesek.Ezek a csatlakozók biztosítják az egészségügyi eszközök folyamatos működését.A használat során fellépő rendszerhibák elkerülése érdekében megbízhatóságra van szükség.Szerepük van a betegek biztonságának és a készülék pontosságának megőrzésében.

6. Autóipari és hordozható rendszerek

A tápcsatlakozókat a járműelektronikában és a hordozható áramellátó rendszerekben használják.Támogatják az olyan eszközöket, mint a GPS-egységek, a műszerfali kamerák és a hordozható töltők.Ezeknek a csatlakozóknak ellenállniuk kell a mozgásnak és a változó körülményeknek.Kialakításuk egyenletes energiaellátást biztosít mobil környezetben.

Következtetés

A hálózati adapter csatlakozók megbízható energiaátvitelt biztosítanak azáltal, hogy eszközöket csatlakoztatnak az áramforrásokhoz, és a megfelelő típusú áramot szolgáltatják.Az AC bemeneti csatlakozók régiónként és kialakításonként változnak, míg az egyenáramú kimeneti csatlakozók stabil tápellátást biztosítanak bizonyos eszközökhöz.Az olyan funkciók, mint a feszültségkompatibilitás, a földelés és a cserélhető kialakítás javítják a biztonságot és a használhatóságot.Ezen összetevők megértése segít a megfelelő kiválasztás, kompatibilitás és hatékony működés biztosításában a különböző alkalmazások között.
