A vezérműtengely helyzetérzékelője: funkció, hibás tünetek, tesztelés és alkalmazások

A mai autókban a vezérműtengely helyzetérzékelője a motor kulcsfontosságú része.Ez az érzékelő segíti az autó számítógépét, az úgynevezett motorvezérlő modul (ECM), győződjön meg arról, hogy a motorban minden zavartalanul működik -e.Ellenőrzi, hogy hol van a vezérműtengely, és milyen gyorsan mozog, és azt mondja az ECM -nek, hogy állítsa be az üzemanyag és a szikra szállításának időzítését.Ez jobbá teszi az autó futását, hatékonyabban használja az üzemanyagot, és kevesebb szennyezést eredményez.Ez a cikk elmagyarázza, mit csinál a vezérműtengely helyzetérzékelője, miért fontos, és mi hibázhat vele.

Katalógus

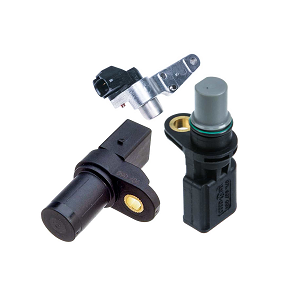

Mi az a vezérműtengely helyzetérzékelője?

A vezérműtengely helyzetérzékelője az autó motorjának fontos része.Segít a motor simán futtatása azáltal, hogy ellenőrizze, hogy a gyújtógyertyák tüzet és az üzemanyag befecskendezésének mikor van beinjektálva.Ez az érzékelő nyomon követi, hogy a vezérműtengely milyen gyorsan forog, és hol van elhelyezve.Ezután elküldi ezeket az információkat a motorvezérlő modulhoz (ECM), amely az adatokat használja a motor időzítésének beállításához a jobb teljesítmény, az üzemanyag -hatékonyság és az alacsonyabb kibocsátás érdekében.Az érzékelőt a vezérműtengely közelében helyezik el, hogy pontos adatokat gyűjtsön.Pontos helye a motor kialakításától és az autógyártótól függ.

Az érzékelő feladata az, hogy beavatkozzon a vezérműtengely mozgására minden interferencia nélkül.Ezenkívül segít a motornak megismerni, hogy melyik henger van az energiatörésben, ügyelve arra, hogy az üzemanyag -befecskendezés és a gyújtás időzítése összhangban legyen a forgattyústengelygel.Annak ellenére, hogy a vezérműtengely helyzetérzékelője kicsi, nagy szerepet játszik a motor működésében.Segít a motor megfelelő elindításában, hatékonyan történő futtatásában és okosan használva az üzemanyagot.Ennek az érzékelőnek a nélkül a motor enyhülhet, elakadhat, vagy nehézségekbe ütközhet.Ez teszi a modern autótechnika fő részét.

A vezérműtengely helyzetérzékelő funkciói

A vezérműtengely helyzetérzékelőének elsődleges funkciója a vezérműtengely pontos helyzetének és forgási sebességének figyelemmel kísérése és jelentése a motorvezérlő modul (ECM) számára a motor működésének különféle aspektusainak szabályozására.Ez az érzékelő folyamatosan összegyűjti az adatokat annak biztosítása érdekében, hogy az ECM pontosan szabályozza az üzemanyag -befecskendezés időzítését, a gyújtás időzítését és a változó szelep időzítését (VVT).Az érzékelő pontos bemenete nélkül az ECM küzdene ezen funkciók szinkronizálására, ami nem hatékony égést, csökkentett teljesítményt és megnövekedett üzemanyag -fogyasztást eredményez.Az érzékelő elősegíti a vezérműtengely mozgásának bármilyen szabálytalanságának felismerését, például a gyújtószobákat vagy a mechanikai problémákat, amelyek negatívan befolyásolhatják a motor teljes teljesítményét.Ezen következetlenségek azonosításával az ECM beállításokat végezhet a zökkenőmentes működés fenntartása és a motor alkatrészeinek lehetséges károsodásának megakadályozása érdekében.

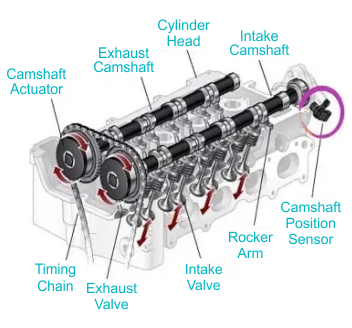

2. ábra: A (DOHC) motoros vezérműtengely helyzetérzékelővel rendelkező motor diagramja

A vezérműtengely helyzetérzékelőjének egyik legfontosabb felelőssége, hogy segítse a szívó- és kipufogószelepek pontos időzítését az adatok továbbításával az ECM -hez.Mivel a vezérműtengely szabályozza ezen szelepek kinyitását és bezárását, az érzékelő adatok lehetővé teszik az ECM számára, hogy meghatározza az üzemanyag -befecskendezés és a szikra gyújtás pontos pillanatát.Ez a szinkronizálás azért fontos, mert az üzemanyag-levegő keveréket az égési ciklus ideális pontján kell meggyújtani, hogy maximalizálják a teljesítményt, miközben minimalizálják a pazarolt üzemanyagot és a kibocsátást.Ha a vezérműtengely helyzetérzékelője meghibásodik vagy pontatlan adatokat szolgáltat, akkor a motor durva alapjáraton, tétovázáson vagy akár elakadhat, mivel az ECM nem tudja hatékonyan szabályozni a szelep időzítését.Ezenkívül, mivel a vezérműtengely a forgattyústengely sebességének felén forog, az érzékelő biztosítja, hogy az ECM megkülönböztethető legyen a bevitel és a kipufogógázok között, megakadályozva az időzítés téves számítását, amely egyébként a motor hatékonyságához vezethet.Ezeknek a mozgásoknak a folyamatos ellenőrzésével az érzékelő segít fenntartani a motor sima és következetes működését.

A vezérműtengely helyzetérzékelő másik funkciója a szerepe a változó szelep időzítésének (VVT) rendszerének támogatásában, amely dinamikusan beállítja a szelep időzítését a teljesítmény optimalizálása érdekében a különböző vezetési körülmények között.A VVT technológiával felszerelt járművekben az ECM a vezérműtengely helyzetérzékelőjéből származó adatokra támaszkodik, hogy megváltoztassa a szelep időzítését olyan tényezők alapján, mint a motor terhelése, a sebesség és a fojtószelep helyzete.Ezzel a rendszer alacsonyabb sebességgel javíthatja az üzemanyag -hatékonyságot, miközben maximalizálja az energiát nagyobb sebességgel, egyensúlyt teremtve a teljesítmény és a gazdaság között.A szívószelepek és a kipufogószelepek időzítésének optimalizálásával az érzékelő hozzájárul az alacsonyabb kibocsátáshoz, biztosítva az üzemanyag -égést.Különböző típusú vezérműtengely -helyzetérzékelők, pontos és megbízható adatátvitelt biztosítanak az ECM -hez, biztosítva, hogy a szelep időzítéséhez szükséges beállítások pontosak és reagáljanak.

A vezérműtengely helyzetérzékelő helyének helye

A vezérműtengely helyzetérzékelőjét gondosan helyezik a motorba, hogy ez pontosan nyomon tudja követni a vezérműtengely mozgását.Noha a pontos helye a jármű gyártmányától és modelljétől függ, általában a hengerfej közelében található, az időzítő burkolathoz rögzítve vagy a motorblokkra szerelve.Ez a stratégiai pozicionálás lehetővé teszi az érzékelő számára, hogy pontos forgási adatokat gyűjtsön a vezérműtengelyről a motor időzítésének szabályozására.A vezérműtengely mozgásának folyamatos ellenőrzésével az érzékelő segít annak biztosításában, hogy a motor zökkenőmentesen és hatékonyan működjön.Megfelelően elhelyezett érzékelő nélkül a motorvezérlő modul (ECM) nem kapja meg az adatokat a gyújtás időzítésének és az üzemanyag -befecskendezés helyének megfelelő beállításához.

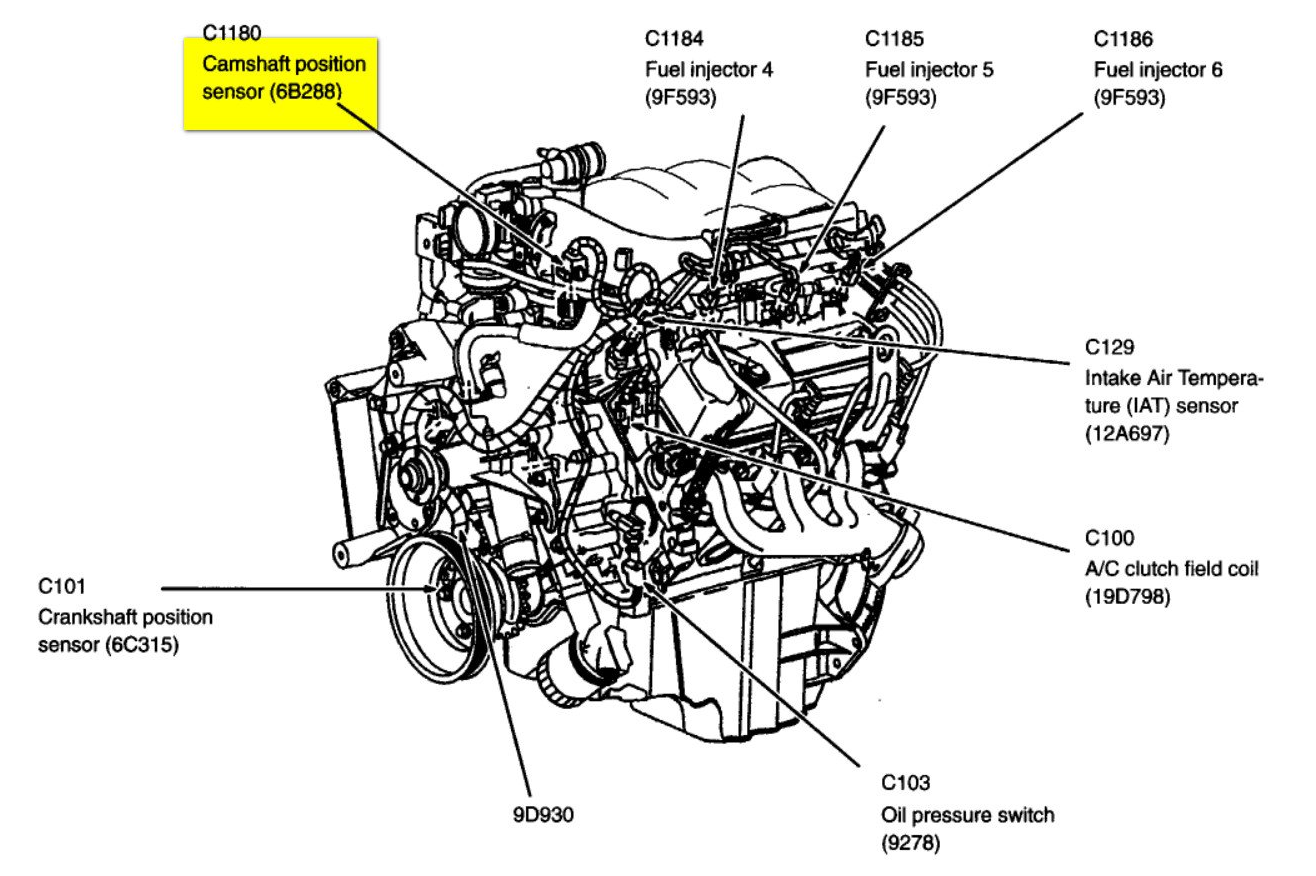

3. ábra: A vezérműtengely helyzetérzékelő helyének helye

Egyes motorokban a vezérműtengely helyzetérzékelője el van rejtve az időzítő fedél mögött, ezáltal nagyobb kihívást jelent a hozzáférés.Az érzékelő elérése ezekben az esetekben további lépéseket igényelhet, például a fedelet vagy más közeli alkatrészek eltávolítását.A hozzáféréshez szükséges extra erőfeszítések ellenére ez az elhelyezés fontos, mivel lehetővé teszi az érzékelő számára, hogy észlelje a vezérműtengely helyzetének változásait.Az ECM ezekre az adatokra támaszkodik, hogy állandó beállításokat végezzen, amelyek javítják a motor teljesítményét, az üzemanyag -hatékonyságot és az általános vezethetőséget.Az érzékelő megfelelő elhelyezése biztosítja, hogy a motor a legjobban működjön, csökkentve a téves tűzők vagy a helytelen időzítésből fakadó teljesítményproblémák kockázatát.

Hogyan működik a vezérműtengely helyzetérzékelője?

A vezérműtengely helyzetérzékelője úgy működik, hogy felismeri a vezérműtengely forgását, és ezt a mozgást elektronikus jelekké alakítja.Ezeket a jeleket ezután elküldik a motorvezérlő modulhoz (ECM), amely az adatokat használja a motor időzítésének és egyéb műveleteknek a beállításához.Az, ahogyan az érzékelő rögzíti a vezérműtengely mozgását, az általa alkalmazott technológiától függ.A leggyakoribb típusok közé tartozik a mágneses, induktív, a terem és az optikai érzékelők.

A mágneses érzékelő a mágneses mező változásai alapján működik.Amint a vezérműtengely forog, ingadozásokat okoz a mágneses mezőben, amelyet az érzékelő észlel.Ezeket a változásokat ezután elektromos jelzé alakítják, amelyet az ECM -hez továbbítanak.Hasonlóképpen, egy induktív érzékelő tekercs és mágnes felhasználásával működik.Amikor a vezérműtengely forog, a fogaskereken fémfogak áthaladnak az érzékelőnél, megváltoztatva a mágneses mezőt és feszültségjelet generálva.

A Hall Effect Sensor másképp működik, ha félvezető chipet használ a mágneses mezők kimutatására.Ahelyett, hogy a feszültségszint megváltoztatására támaszkodna, digitális jelet hoz létre, amely be- és kikapcsol, amikor a vezérműtengely forog.Ez lehetővé teszi az ECM számára, hogy tiszta és pontos jelet kapjon.Másrészt egy optikai érzékelő fénysugarat és forgó lemezt használ résekkel vagy lyukakkal.Ahogy a lemez a vezérműtengelyre forog, rendszeres időközönként megszakítja a fénysugár.Az érzékelő felismeri ezeket a megszakításokat, és olyan jelekké alakítja őket, amelyek jelzik a vezérműtengely helyzetét.

A vezérműtengely helyzetérzékelőjének minden típusa megvan a maga előnyei, de mindegyik ugyanazt a célt szolgálja, az ECM pontos és adatokkal.Ez biztosítja a motor megfelelő teljesítményét, a hatékony üzemanyag -égést és a jármű sima működését.

A vezérműtengely helyzetérzékelőinek típusai és jellemzői

Különböző típusú vezérműtengely helyzetérzékelők vannak, és azok működése alapján osztályozzák őket.A három fő típus a mágneses típusú érzékelő, az AC kimeneti érzékelő és a Hall Effect Sensor.Ezen érzékelők mindegyike kissé eltérő módon működik, és úgy tervezték, hogy megfeleljen az adott motorrendszer igényeinek.Az ilyen típusok és jellemzőik megértése segít a jármű megfelelő érzékelőjének kiválasztásában és a felmerülő problémák diagnosztizálásában.

Mágneses típusú érzékelő

A mágneses vezérműtengely helyzetérzékelője az elektromágneses indukció elve alapján működik.Állandó mágnest és huzaltekercset tartalmaz.Amikor a vezérműtengely forog, egy fogazott kerék vagy reluctor az érzékelő közelében halad át, ami a mágneses mezőben változásokat okoz.Ezek a változások olyan elektromos jelet hoznak létre, amely erősen és frekvencián változik, attól függően, hogy a vezérműtengely milyen gyorsan forog.Az ilyen típusú érzékelőt általában az elosztó belsejében vagy a vezérműtengely közelében helyezik el.

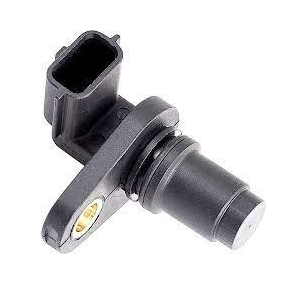

4. ábra: Mágneses típusú vezérműtengely helyzetérzékelő

Analóg feszültségjelet hoz létre, ami azt jelenti, hogy a jel folyamatosan változik, amikor a vezérműtengely mozog.A mágneses érzékelő egyik legnagyobb előnye az egyszerűség és a tartósság.Nincs szüksége külső áramforrásra, sok motor körülmények között megbízhatóvá teszi.Van azonban néhány hátránya.A jel erősségét befolyásolhatja a hőmérsékleti változások és az érzékelő pontos helyzete.Ha az érzékelőt nem helyezik helyesen, vagy ha túl melegszik, akkor a teljesítmény csökkenhet.

AC kimeneti érzékelő

Az AC kimeneti vezérműtengely helyzetérzékelő váltakozó áram (AC) jelet generál, amikor a vezérműtengely forog.Ez az érzékelő egy reluktorkerékkel működik, amely gondosan elosztja a fogakat.Amint ezek a fogak áthaladnak az érzékelőn, olyan AC -feszültséget hoznak létre, amelyet az ECM használ a vezérműtengely helyzetének és a motor hengereinek időzítésének meghatározására.Ez az érzékelő általában a vezérműtengely közelében helyezkedik el, és gyakran integrálódik más motor időzítő alkatrészeibe.

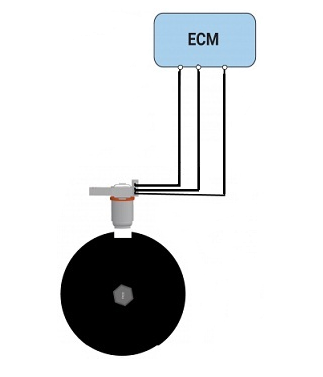

5. ábra: AC kimeneti érzékelő típusú érzékelő

Fő előnye az, hogy erős jelet eredményez, még akkor is, ha a motor alacsony sebességgel fut.Ez jó választást jelent annak biztosítására, hogy az ECM minden vezetési körülmények között pontos adatokat kapjon.Az AC kimeneti érzékelőből származó jelet azonban fel kell dolgozni, mielőtt az ECM helyesen használhatja.Ez azt jelenti, hogy az ECM -nek megfelelő technológiával kell rendelkeznie az adatok megfelelő értelmezéséhez.

Csarnok effektus érzékelő

A Hall Effect vezérműtengely helyzetérzékelője fejlettebb, mint a többi típus.Félvezető chip segítségével működik, amely észlel egy mágneses mező változásait.Ennek az érzékelőnek három vezetéke van: az egyik a teljesítményhez, az egyik a földre, a másik pedig a jel elküldésére.Amikor egy fémobjektum, például egy reluctor vagy időzítőkerék, elmozdul az érzékelőn, megváltoztatja a mágneses mezőt.Ez kiváltja a Hall Effect -t, amely digitális jelet hoz be be- és kikapcsolási impulzusok formájában.

6. ábra: Hall -effektus vezérműtengely -érzékelő

Az ilyen típusú érzékelőt a vezérműtengely láncszere vagy az időzítő készülék közelében helyezik el.A mágneses érzékelőkkel ellentétben, amelyek analóg jelet állítanak elő, a Hall Effect érzékelő digitális jelet generál.Ez pontosabbá és megbízhatóbbá teszi.Ezt a hőmérsékleti változások vagy az elektromos interferencia is kevésbé befolyásolja, ami azt jelenti, hogy pontos adatokat szolgáltat különböző körülmények között.Az ilyen típusú érzékelőnek azonban üzemeltetni kell egy energiaforrást.Ha kudarcot vall, nehezebb lehet diagnosztizálni és javítani az egyszerűbb érzékelőkhöz képest.

A vezérműtengely helyzetérzékelő vezetéke és jelátvitele

A vezérműtengely helyzetérzékelője (CMP) fontos elem a modern belső égésű motorokban, amelyek felelősek a vezérműtengely helyzetének és forgási sebességének megfigyeléséért.Ezeket az adatokat ezután elküldik az elektronikus vezérlőegységnek (ECU), amely azt használja, hogy szabályozza a motor kulcsfontosságú funkcióit, például a gyújtás időzítését, az üzemanyag -befecskendezést és a szelep időzítését.Annak biztosításával, hogy az ECU pontos és információkat kapjon a vezérműtengely helyzetéről, az érzékelő elősegíti a motor hatékonyságának, a teljesítményének és a kibocsátás ellenőrzésének optimalizálását.Megfelelően működő vezérműtengely helyzetérzékelője nélkül az ECU nem tudja pontosan koordinálni a motor működését, ami súlyos esetekben rossz teljesítményhez, megnövekedett üzemanyag -fogyasztáshoz és még a motor meghibásodásához vezethet súlyos esetekben.Ez az érzékelő fontos a modern motorokban, amelyek a szekvenciális üzemanyag -befecskendezésre és a változó szelep időzítésére támaszkodnak, mivel a vezérműtengely helyzetének adatainak pontatlansága megzavarhatja a teljes égési folyamatot.

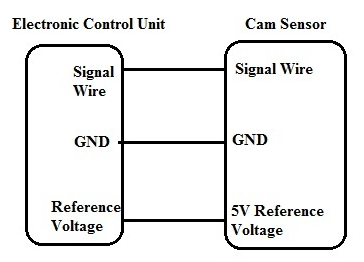

7. ábra

Három vezetékes vezérműtengely helyzetérzékelő beállításában az érzékelő három különálló vezetéken keresztül elektromosan csatlakozik az ECU-hoz: a jelvezeték, a talaj (GND) huzal és a referencia feszültséghuzal.Ezen vezetékek mindegyike szerepet játszik annak biztosításában, hogy az érzékelő helyesen működjön.A jelvezeték felelős a helyzet adatainak átviteléért az érzékelőből az ECU -ra.Amint a vezérműtengely forog, az érzékelő felismeri a mozgását, és elektromos jelzé alakítja, amelyet a jelvezetéken keresztül továbbítanak az ECU -hoz.Ez lehetővé teszi az ECU számára, hogy meghatározza az üzemanyag -befecskendezés és a szikra gyújtás pontos időzítését, biztosítva a motor zökkenőmentes működését.A talaj (GND) huzal biztosítja az áramkör befejezéséhez az elektromos földelést, megakadályozva az elektromos ingadozásokat, amelyek zavarhatják az érzékelő teljesítményét.A referencia feszültséghuzal, amely általában az ECU -ból származó 5 V -t szállít, táplálja az érzékelőt, lehetővé téve, hogy pontos és következetes jelet generáljon.Ha ezeknek a vezetékeknek bármelyike ​​megsérül vagy leválasztódik, akkor az érzékelő nem tudja helyesen továbbítani az adatokat, ami a motor teljesítményének problémáihoz vezet.

Amint a vezérműtengely forog a motor működése során, a vezérműtengely helyzetérzékelője folyamatosan figyeli a helyzetét, és a megfelelő feszültségjeleket továbbítja az ECU -nak.Az ECU ezután ezeket az információkat használja az üzemanyag -szállítás, a gyújtás időzítésének és a szelep időzítésének beállításához, biztosítva az optimális égési hatékonyságot.A változó szelep időzítő (VVT) rendszerekkel felszerelt motorokban a vezérműtengely helyzetérzékelője még fontosabb szerepet játszik azáltal, hogy olyan adatokat szolgáltat, amelyek lehetővé teszik az ECU számára, hogy a szelep időzítését dinamikusan állítsa be az üzemanyag -fogyasztás és a teljesítmény érdekében.A hibásan működő érzékelő vagy a hibás huzalozás számos motorproblémát okozhat, beleértve a gyújtószékeket, a durva alapjáraton, a gyorsulás során habozását, a rossz üzemanyag -fogyasztást és még egy olyan motort is, amely nem kezdődik.Sok esetben az ECU észlel egy hibát az érzékelő áramkörében, és kiváltja az ellenőrző motor lámpáját (CEL), tárolva egy diagnosztikai hibakódot (DTC), amelyet OBD-II szkenner segítségével lehet letölteni.

A vezérműtengely helyzetérzékelőjének rendszeres ellenőrzése és karbantartása és vezetéke a motor megbízható teljesítményének biztosításához szükséges.Ha a motor hibás érzékelő tüneteit mutatja, alapos diagnosztikai eljárást kell végezni, ideértve az érzékelő kábelezési csatlakozásainak ellenőrzését, a feszültség -ellátás vizsgálatát és az érzékelőnek a károsodás vagy szennyeződés ellenőrzését.Bizonyos esetekben egy piszkos vagy sérült érzékelő időszakos jelvesztést okozhat, ami szórványos motor teljesítményének problémáit eredményezheti.A hibás vezérműtengely -helyzetérzékelő cseréje általában egyértelmű folyamat, de a megfelelő vezetékkötések biztosítása ugyanolyan fontos.Egy jól működő vezérműtengely helyzetérzékelő lehetővé teszi az ECU számára, hogy pontosan szabályozza a motor működését, javítsa a hatékonyságot, csökkentse a kibocsátást és javítsa az általános vezetési teljesítményt.

Hogyan lehet felismerni a vezérműtengely helyzetérzékelő problémáit?

A hibás vezérműtengely helyzetérzékelője komoly motorteljesítményeket okozhat.Az alábbiakban bemutatjuk a legfontosabb tüneteket, okait és azt, hogy miként befolyásolják a járművet:

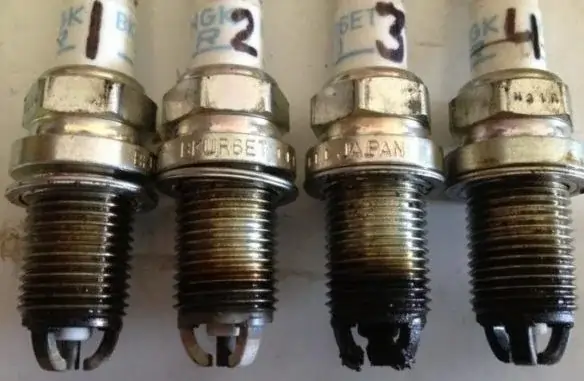

A motor rosszul tűz

Amikor a vezérműtengely helyzetérzékelő hibás működése, az ECM helytelen adatokat kap a vezérműtengely helyzetéről.Ez megzavarja az üzemanyag -befecskendezők és a gyújtási rendszer közötti pontos koordinációt, ami nem megfelelő üzemanyag -befecskendezési időzítéshez vezet.Ennek eredményeként az égés nem fordulhat elő megfelelően egy vagy több hengerben, ami a motor gyújtáskimaradását okozhatja.Észrevheti a tüneteket, mint például a vezetés közben habozás, durva vagy remegő vezetési élmény, vagy hirtelen az erővesztés gyorsulásakor.A gyakori gyújtószékek növelhetik a kibocsátást, csökkenthetik a motor hatékonyságát, és akár hosszú távú károsodást okozhatnak a motor alkatrészeiben.Ha nem hagyják, ha nem hagyják, akkor az ismételt ütközések kiválthatják a motor ellenőrzését, és súlyosabb mechanikai hibákhoz vezethetnek.

8. ábra

Rossz üzemanyag -fogyasztás

A vezérműtengely helyzetérzékelője szerepet játszik az üzemanyag -befecskendezés szabályozásában azáltal, hogy segít az ECM -nek meghatározni az optimális égéshez szükséges megfelelő üzemanyagmennyiséget.Amikor az érzékelő meghibásodik, az ECM túl sok vagy túl kevés üzemanyagot injektálhat, ami nem hatékony égést okozhat és csökkentheti az általános üzemanyag -fogyasztást.Ez azt jelenti, hogy a motor a szükségesnél több üzemanyagot fog elégetni, ami magasabb üzemanyag -fogyasztást és megnövekedett költségeket eredményez a szivattyúnál.Az üzemanyag -hatékonyság észrevehető csökkenése azt is jelezheti, hogy a motor kompenzálja a helytelen adatokat, ha keményebben dolgozik.Az idő múlásával ez az extra törzs felgyorsíthatja a különböző motorok alkatrészeinek kopását, ami további mechanikai problémákhoz vezethet.Ha észreveszi a futásteljesítmény csökkentését, fontos, hogy a problémát azonnal diagnosztizálja és kezelje.

Durva alapjárat

A meghibásodó vezérműtengely helyzetérzékelője a motor stabil alapjáratának fenntartása érdekében küzdhet.Az érzékelőtől származó pontos adatok nélkül az ECM tévesen kiszámíthatja a levegő-üzemanyag-keveréket és a gyújtás időzítését, ami a motor viselkedéséhez vezet, amikor a jármű nyugalomban van.Lehet, hogy túlzott rezgéseket, ingadozó RPM -eket vagy akár szokatlan hangokat hallhat a motorból.Bizonyos esetekben a motor elakadhat, ha egy piros lámpánál leáll, vagy a forgalom alapjáraton.Ez a kérdés az idő múlásával súlyosabbá válhat, megnehezítve a motor zökkenőmentes működését.A durva alapjárat figyelmen kívül hagyása a gyújtás és az üzemanyag -rendszer alkatrészeinek további kárához vezethet, így a javítások hosszú távon költségesebbé válnak.

Nehéz a motor elindítása

A vezérműtengely helyzetérzékelője segít az ECM -nek meghatározni a dugattyú pontos helyzetét a gyújtás előtt.Ha az érzékelő meghibásodni kezd, akkor gyenge, késleltetett vagy helytelen jeleket küldhet, ami megnehezíti a motor indulását.Ez azt eredményezheti, hogy a motor hosszabb ideig forog, mielőtt végül átadja, vagy bizonyos esetekben nem kezdi el teljesen.Az ismételt indítási problémák további feszültséget okozhatnak az akkumulátorra és az indítómotorra, növelve ezen alkatrészek korai meghibásodásának kockázatát.Ha autója gyakran küzd az indulás érdekében, fontos diagnosztizálni, hogy a vezérműtengely helyzetérzékelője -e a bűnös.A sikertelen érzékelő korai cseréje megakadályozhatja a kiindulási rendszer más részein felesleges kopást.

Rángatózás vagy elakadás vezetés közben

A hibás vezérműtengely helyzetérzékelőből származó következetlen jelek vezetés közben hirtelen energiaveszteséghez vezethetnek.Előfordulhat, hogy a jármű rángatózik vagy habozik, különösen a gyorsulás során, mivel a motor küzd a megfelelő időzítés fenntartása érdekében.Ez kiszámíthatatlanná és nem biztonságossá teheti a forgalmat vagy az autópálya sebességét.Súlyos esetekben a motor figyelmeztetés nélkül teljesen leállhat, ami biztonsági veszélyt jelent.Az elakadt motor veszélyes lehet, ha egy kereszteződés közepén vagy az autópályára történő összeolvadás közben történik.Ha járműve gyakori standokat vagy hirtelen rángatózási mozgást tapasztal, fontos, hogy a lehető leghamarabb ellenőrizze és cserélje ki a vezérműtengely helyzetérzékelőjét a sima és megbízható teljesítmény helyreállítása érdekében.

A vezérműtengely helyzetérzékelő meghibásodásának általános okai

A vezérműtengely helyzetérzékelője szerepet játszik a motor időzítésében és teljesítményében, de mint minden alkatrész, az idő múlásával hajlamos a meghibásodásra.Számos tényező hozzájárul a hibás működéséhez, kezdve a környezeti hatásoktól a mechanikus kopásig és a nem megfelelő telepítésig.Ezeknek az okoknak a megértése segíthet a problémák korai diagnosztizálásában és a váratlan motorproblémák megelőzésében.

Környezeti feltételek

A kemény környezeti feltételek, például a szélsőséges hőmérsékletek, a magas páratartalom és a szennyeződésnek vagy a törmeléknek való kitettség befolyásolhatják a vezérműtengely helyzetérzékelőjének hosszú élettartamát.Mivel az érzékelő a motortérben található, folyamatosan magas hőmérsékleten van kitéve, ami a belső áramkör lebomlásához vezethet.Az idő múlásával az érzékelő elektronikus alkatrészeinek hosszabb ideig tartó expozíciója kibővülhet és összehúzódhat, ami mikrotokhoz vezet az áramkörben és az esetleges kudarcban.Hideg éghajlaton a gyors hőmérsékleti ingadozások hozzájárulhatnak a kondenzáció felhalmozódásához is, ami potenciálisan belső rövid áramköröket okozhat, amelyek megzavarják az érzékelő jelátvitelét.

A nedvesség behatolása egy másik környezeti tényező, amely negatívan befolyásolhatja az érzékelő funkcionalitását.Ha a víz vagy a páratartalom az érzékelő házába szivárog, akkor a belső vezetékek és csatlakozók korróziójához vezethet, gyengítve az elektromos vezetőképességet.A téli körülmények között a jegesedéshez használt közúti só és vegyi anyagok felgyorsíthatják a korróziót, tovább veszélyeztetve az érzékelő hatékonyságát.Ezenkívül a burkolatlan utakból vagy a terepjáró vezetésből származó por, szennyeződés és törmelék felhalmozódhat az érzékelő körül, akadályozva annak képességét, hogy pontosan észlelje a vezérműtengely helyzetét.Megfelelő árnyékolás és karbantartás nélkül ezeknek az elemeknek a hosszan tartó expozíciója fokozatosan az érzékelő meghibásodásához vezethet.

Szennyeződés

Az olajszivárgás és a motorfolyadékokból származó szennyeződés nagymértékben befolyásolhatja a vezérműtengely helyzetérzékelőjének teljesítményét azáltal, hogy zavarja annak képességét, hogy pontosan észlelje a vezérműtengely forgási helyzetét.Ha a motor olajszivárgást fejlődik ki egy kopott szelepfedél -tömítés, szivárgó vezérműtengely -tömítések vagy hibás forgattyúház szellőztető rendszer miatt, akkor az olaj kiszivároghat az érzékelőre, létrehozva egy réteg piszkot és maradékot.Ez a felhalmozódás szigetelheti az érzékelőt attól, hogy megfelelő mágneses jeleket kapjon a vezérműtengelyről, ami pontatlan leolvasásokhoz vagy teljes érzékelő meghibásodásához vezet.Az olajszennyezés beszivároghat az érzékelő elektromos csatlakozóiba, ami rossz csatlakozást és szakaszos jelvesztést okozhat, ami kiválthatja a motor ellenőrzését és befolyásolhatja a motor teljesítményét.

Az olajszennyezés mellett a belső motor kopásából származó fémforralás veszélyeztetheti az érzékelő pontosságát is.Mivel sok vezérműtengely helyzetérzékelő a mágneses mezőre támaszkodik a vezérműtengely mozgásának észlelésére, az apró fémrészecskék jelenléte megzavarhatja ezt a mezőt, ami szokatlan érzékelő leolvasásait eredményezheti.Ezek a fémforgácsok a kopott időzítő alkatrészekből, a nem megfelelő kenésből vagy a túlzott motor kopásából származhatnak az idő múlásával.A rendszeres olajváltozások és ellenőrzések hozzájárulhatnak a szennyeződés kockázatának csökkentéséhez, és biztosíthatják, hogy az érzékelő mentes maradjon az akadályoktól, amelyek befolyásolhatják annak működését.

Mechanikus kopás és öregedés

Mint bármely más motor alkatrész, a vezérműtengely helyzetérzékelője idővel természetes kopást és szakadást tapasztal a motor rezgéseinek, a hőciklusoknak és az állandó működésnek a hosszan tartó expozíciója miatt.Az érzékelő öregedésével a belső elektronikus alkatrészei lebomlanak, ami csökkenti a pontosságot a vezérműtengely helyzetének észlelésében.Az érzékelő műanyag háza szintén törékenyé válhat a hő- és motorstressz ismételt expozíciójától, növelve a repedések és a meghibásodás valószínűségét.Ezenkívül a reluktorkerék vagy az időzítési alkatrészek, amelyekkel az érzékelő kölcsönhatásba lép, idővel elhasználódhat, ami az érzékelőt a vezérműtengely helyzetének pontos olvasásával küzd.

Az érzékelőhöz kapcsolódó elektromos vezetékek és csatlakozók szintén romolhatnak az életkorral, ami időszakos összeköttetési problémákat okozhat.A kopott vagy törékeny huzalozás következetes elektromos jeleket okozhat, ami a motor hibáit, elakadást vagy a gyorsulás során habozást okozhat.Bizonyos esetekben a laza vagy korrodált elektromos csatlakozók rossz érintkezést hozhatnak létre, ami szokatlan motor viselkedéséhez és diagnosztikai hibakódokhoz vezethet.Az érzékelő vezetékeinek és a környező alkatrészek rendszeres ellenőrzése elősegítheti az öregedés jeleinek felismerését, mielőtt komoly teljesítményű kérdésekké alakulnának.

Nem megfelelő telepítés vagy kezelés

A vezérműtengely helyzetérzékelő helytelen telepítése korai meghibásodást eredményezhet, ha felesleges feszültséget helyez az alkatrészre, vagy nem megfelelő igazodást okozhat a vezérműtengelyhez.Ha az érzékelőt a telepítés során túlzottan meg lehet szüntetni, akkor repedhet vagy torzíthatja a házat, befolyásolva annak megfelelő működési képességét.Másrészt, ha lazán van felszerelve, akkor túlzottan rezeghet, pontatlan leolvasásokhoz vagy teljes távolsághoz vezethet a rögzítő helyzetétől.A gyártó által ajánlott nyomaték-előírások követése fontos a biztonságos, de nem káros telepítés biztosítása érdekében.

Az alacsony minőségű utángyártott érzékelők használata növelheti a korai meghibásodás valószínűségét.Lehet, hogy az olcsó vagy rosszul gyártott érzékelők nem felelnek meg ugyanazoknak a tartóssági és teljesítményszabályoknak, mint az OEM (eredeti berendezésgyártó) alkatrészek, amelyek rövidebb élettartamokhoz és gyakori pótlásokhoz vezetnek.A karbantartás során végzett durva kezelhetőség, például az érzékelő eldobása vagy a vezetékköteg túl erőteljes húzása szintén károsíthatja a finom belső áramköröket.A szerelőknek és a járműtulajdonosoknak ügyelniük kell az érzékelő cseréjekor, hogy elkerüljék a nem kívánt stressz bevezetését, amely lerövidítheti működési élettartamát.

A vezérműtengely helyzetérzékelő tesztelése és fenntartása

A vezérműtengely helyzetérzékelőének megfelelő működésének biztosítása fontos a motor hatékonyságának és teljesítményének fenntartása érdekében.A hibás érzékelő olyan problémákhoz vezethet, mint a durva alapjárat, a gyenge gyorsulás, a hibás vagy akár a nem induló állapot.E problémák elkerülése érdekében rendszeres tesztelésre és karbantartásra van szükség.

A vezérműtengely helyzetérzékelő tesztelése

A vezérműtengely helyzetérzékelőjének tesztelésének egyik leghatékonyabb módja egy digitális multiméter használata a feszültség, az ellenállás és a jel kimenetének mérésére.A tesztelési folyamat általában a következő lépéseket foglalja magában:

1. Vizuális ellenőrzés

Bármely tesztelési eszköz használata előtt kezdje el a vezérműtengely helyzetérzékelőjének és a környező alkatrészeinek alapos vizuális ellenőrzésével.Keressen a fizikai sérülések, például repedések, korrózió, olajszennyezés vagy laza csatlakozók jeleit.Mivel az érzékelőt gyakran hő-, rezgés- és motorfolyadéknak teszik ki, az elektromos csatlakozók és a vezetékköteg idővel romlanak.Ha vannak kopott vezetékek vagy laza csatlakozások, akkor azokat meg kell javítani vagy ki kell cserélni, mielőtt további teszteléssel folytatnák.Előfordulhat, hogy a hibás érzékelő nem lehet a probléma kiváltó oka.A sérült huzalozás, a rossz földelés vagy a gyenge akkumulátor pontatlan leolvasásokhoz is vezethet.Annak biztosítása, hogy a vezetékek érintetlenek legyenek, és az érzékelő biztonságosan fel van szerelve, elősegítheti a hamis diagnózisok és pótlások kiküszöbölését.Ha az ellenőrzés során minden érintetlennek tűnik, folytassa az elektromos tesztelést annak megerősítésére, hogy az érzékelő megfelelően működik -e.

2. Ellenőrizze az áramellátást

Miután a vizuális ellenőrzés befejeződött, a következő lépés annak ellenőrzése, hogy az érzékelő megkapja -e a megfelelő tápegység feszültségét.A legtöbb vezérműtengely helyzetérzékelő 5 V -os vagy 12 V -on működik, amelyet a motorvezérlő egység (ECU) biztosít.Ennek ellenőrzéséhez állítsa a digitális multimétert DC feszültség módra, és csatlakoztassa a pozitív szondát az érzékelő tápvezetékéhez, miközben a negatív szonda földelése.Mivel a gyújtás az ON helyzetre fordult (a motor indítása nélkül), a multiméternek meg kell mutatnia a várt feszültségtartományt.Ha az érzékelő nem kap energiát, akkor a kérdés a kábelkötegben, a biztosítékban vagy az ECU -ban, nem pedig az érzékelőben rejlik.A fújt biztosíték vagy a sérült huzal megszakíthatja az áramellátást, ami az érzékelő hibás működését okozhatja.Ha feszültség van jelen, de továbbra is problémákat tapasztal, akkor az érzékelő jel kimenetének további vizsgálatára van szükség annak meghatározásához, hogy maga az érzékelő hibás -e.

3. A jel kimenetének mérése

A tápegység megerősítése után a következő lépés az érzékelő jel kimenetének ellenőrzése, hogy megbizonyosodjon arról, hogy pontos adatokat továbbít az ECU -hoz.Amíg a motor fut vagy forgatja, csatlakoztassa a multiméter szondait az érzékelő jelvezetékéhez és a földhöz.A feszültségnek ingadoznia kell, amikor a vezérműtengely 0,5 V és 5 V között forog egy terem-érzékelőben, vagy váltakozó áram (AC) jelet hoz létre egy mágneses relakciós érzékelőben.Ha a feszültség állandó marad, vagy kívül esik a várt tartományon, akkor az érzékelő nem észleli a vezérműtengely helyzetét.A hibás jel időzítési problémákat okozhat, amelyek hibás tűzhelyekhez, durva alapjárathoz vagy rossz üzemanyag -hatékonysághoz vezethetnek.Ha rendellenes jelet észlelnek, akkor ajánlott megvizsgálni a reluctorker kerék (a mágneses érzékelőknél), vagy szükség esetén cserélni az érzékelőt.

4. Ellenállás -tesztelés (egyes érzékelők számára)

Bizonyos típusú vezérműtengely helyzetérzékelők, a mágneses vonakodási érzékelők megvizsgálhatók ellenállásuk mérésével.A teszt elvégzéséhez állítsa a multimétert az ohm (ω) beállításra, és csatlakoztassa a szondákat az érzékelő termináljaihoz.Hasonlítsa össze az ellenállás leolvasását a járműgyártó által nyújtott előírásokkal.A túl magas vagy túl alacsony olvasás jelezheti az érzékelő belső hibáját.Ugyanakkor nem minden vezérműtengely helyzetérzékelőt lehet ilyen módon tesztelni.A digitális négyzethullámú jelet generáló hall-hatású érzékelők nem rendelkeznek mérhető ellenállással.Ehelyett ezek az érzékelők a feszültségre és a jelvizsgálatra támaszkodnak.Ha az érzékelő típusa támogatja az ellenállás tesztelését, akkor a standard tartománytól való eltérések ellenőrzése segíthet meghatározni, hogy ki kell cserélni.

5. Oszcilloszkóp tesztelése (Advanced Method)

A vezérműtengely helyzetérzékelő teljesítményének mélyebb elemzéséhez oszcilloszkópot lehet használni annak jelhullámának megfigyelésére.A multiméterrel ellentétben, amely csak numerikus feszültség -leolvasást biztosít, az oszcilloszkóp az érzékelő kimenetének grafikonját jeleníti meg, lehetővé téve a pontosabb diagnosztikát.A megfelelően működő érzékelő állandó, periodikus hullámformát eredményez, amely megfelel a vezérműtengely forgási helyzetének.Ha a hullámforma szabálytalan, gyenge vagy hiányzó szakaszok, ez jelezheti az érzékelő lebomlását, a vezetékeket vagy a vezérműtengely problémáit.Az oszcilloszkóp tesztelése akkor hasznos, ha diagnosztizálja az olyan szakaszos érzékelő hibák diagnosztizálását, amelyeket nem észlelhetnek standard multiméterrel.Noha ez a módszer fejlettebb eszközöket és ismereteket igényel, ez biztosítja az érzékelő egészségének legpontosabb értékelését.

A vezérműtengely helyzetérzékelő fenntartása

A rendszeres karbantartás segít megelőzni a korai érzékelő meghibásodását, és biztosítja a motor optimális teljesítményét.A bevált gyakorlatok a következők:

1. Az érzékelő tiszta tartása

A szennyeződés, az olaj és a törmelék felhalmozódhat a vezérműtengely helyzetérzékelőjén, potenciálisan befolyásolva annak képességét, hogy a vezérműtengely helyzetét pontosan észlelje.Mivel az érzékelő nagy hőmérsékleten, nagy vibrációs környezetben működik, a szennyező anyagok zavarhatják a jelátvitelt, ami rendellenes leolvasásokhoz vagy teljes meghibásodáshoz vezet.A rendszeres tisztítás fontos az érzékelő megfelelő funkciójának fenntartása és a hamis jelek megelőzése érdekében, amelyek kiválthatják a motor lámpáinak ellenőrzését vagy a teljesítmény problémáit.Az érzékelő hatékony tisztításához használjon megfelelő elektromos érintkezési tisztítószert vagy egy nem maradék spray-t, amelyet érzékeny alkatrészekhez terveztek.Kerülje a kemény oldószerek vagy a sűrített levegő használatát, mivel ezek károsíthatják a finom érzékelő alkatrészeket.Tisztításkor óvatosan távolítsa el a szennyeződés vagy az olaj felhalmozódását, biztosítva, hogy az érzékelő felülete mentes maradjon akadályoktól.Ügyeljen arra, hogy ellenőrizze a környező területet szivárgásokat vagy túlzott szennyeződést, mivel ezek nagyobb motorproblémákat jelezhetnek, amelyek hozzájárulnak az érzékelő szennyeződéséhez.

2. A vezetékek és a csatlakozók ellenőrzése

A vezérműtengely helyzetérzékelője stabil elektromos csatlakozásra támaszkodik a megfelelő működéshez.Az idő múlásával a hő, a nedvesség és a motor rezgése korrózióhoz, kopott vezetékekhez vagy laza csatlakozókhoz vezethet, amelyek mindegyike szakaszos érzékelő meghibásodást vagy szokatlan leolvasást okozhat.Ha a kábelköteg megsérül, akkor az érzékelő nem kaphat feszültséget, ami helytelen időzítési jelekhez és a motor rossz teljesítményéhez vezet.Ezeknek a problémáknak a megakadályozása érdekében rendszeresen ellenőrizze a kábelköteg és az érzékelő csatlakozóját, hogy a kopás vagy a sérülés jele legyen.Keressen repedt szigetelést, hajlított csapokat vagy korróziót a terminálokon.Ha bármilyen problémát talál, akkor azonnal javítsa ki vagy cserélje ki az érintett vezetékeket.A dielektromos zsír alkalmazása az érzékelő csatlakozójára elősegítheti a nedvesség felhalmozódását és a korrózióját, biztosítva a következetes és megbízható kapcsolatot.

3. A motor teljesítményének megfigyelése

A motor teljesítményének változásai gyakran korai figyelmeztető jelként szolgálhatnak a bukó vezérműtengely helyzetérzékelőjének.Ha az érzékelő meghibásodni kezd, akkor a motorvezérlő egység (ECU) helytelen adatokat kaphat, olyan tünetekhez vezethet, mint a durva alapjárat, a gyorsulás során habozás vagy a hirtelen energiavesztés.Súlyosabb esetekben a hibás érzékelő a motor elakadhat, vagy nem kezdheti el teljesen.Ezeknek a figyelmeztető jeleknek a figyelmen kívül hagyása a motor alkatrészeinek súlyos károkat és a megnövekedett javítási költségeket okozhat.A potenciális problémák előtt tartásához nagy figyelmet kell fordítania a szokatlan motor viselkedésére, és használjon egy OBD-II szkennert a vezérműtengely helyzetérzékelőjével kapcsolatos hibakódok ellenőrzéséhez.Ha olyan diagnosztikai kódok, mint például a P0340 (vezérműtengely helyzetérzékelő áramköri hibás működése) vagy a P0341 (a vezérműtengely helyzetérzékelő teljesítményének problémája), akkor azonnal ellenőrzést és tesztelést kell végezni.Az érzékelővel kapcsolatos problémák korai kezelése megakadályozhatja a további szövődményeket, és megőrizheti a motort zökkenőmentesen.

4. Az érzékelő szükség szerint cseréje

Még a megfelelő karbantartás esetén is a vezérműtengely helyzetérzékelői idővel elhasználódhatnak a hő expozíció, az elektromos lebomlás vagy a belső alkatrész meghibásodása miatt.Ha az érzékelő következetesen szokatlan jeleket hoz létre, meghiúsítja a diagnosztikai teszteket, vagy tartós hibakódokat kivált, a csere gyakran a legjobb megoldás.A meghibásodó érzékelő folytatása a teljesítményproblémák romlásához, az üzemanyag -hatékonyság csökkentéséhez és más motor alkatrészek esetleges károsodásához vezethet.

A vezérműtengely helyzetérzékelő visszaállítása

A vezérműtengely helyzetérzékelőjének kiszolgálása vagy cseréje után a motorvezérlő modul (ECM) visszaállítása fontos lépés a jármű hatékony működésének biztosításához.Az ECM az érzékelő adatokra támaszkodik az üzemanyag -befecskendezés, a gyújtás időzítése és a motor teljes teljesítményének kezelésére.Ha az ECM nem áll visszaállítva egy új érzékelő telepítése után, akkor továbbra is az elavult adatok felhasználása, ami olyan teljesítményproblémákhoz vezethet, mint a durva alapjárat, a gyenge gyorsulás, vagy akár ellenőrizheti a motor figyelmeztetéseit.Az ECM visszaállításának számos módja van a vezérműtengely helyzetérzékelőjének cseréje után, kezdve az egyszerű kézi visszaállítástól a fejlettebb diagnosztikai eszköz módszerekig.

Akkumulátor leválasztási módszer (alapvető kézi alaphelyzetbe állítás)

Ez a legegyszerűbb módja az ECM visszaállításának, és a legtöbb járműnél hatékony.Az akkumulátor átmenetileg leválasztása csökkenti az ECM teljesítményét, arra kényszerítve, hogy visszaállítsa és törölje a tárolt érzékelő adatait.

Lépések:

• Győződjön meg arról, hogy a jármű biztonságos helyen van, kikapcsol és parkban (vagy semleges a kézi átvitelhez)

A kezdet megkezdése előtt ellenőrizze, hogy a jármű egy szintű felületen van egy biztonságos és stabil helyen.Kapcsolja ki teljesen a gyújtást, biztosítva, hogy az összes elektromos alkatrész, például a lámpák, a rádió és az éghajlat -szabályozás kikapcsoljon.Az automatikus sebességváltó céljából mozgatja a fogaskeréket a parkba, míg a kézi sebességváltó járműveket semlegesre kell állítani a mozgás megakadályozása érdekében a rögzítőfékkel.

• Nyissa ki a motorháztetőt és keresse meg a jármű akkumulátorát

Párolja a motorháztetőt a motorháztető kioldó kar segítségével a jármű belsejében, jellemzően a vezetőülés közelében vagy a műszerfal alatt.Miután a motorháztető kinyílt, használja a Hood Prop rúdot (ha szükséges) a rögzítéséhez.Keresse meg az akkumulátort, amely a motoros öbölben található, de néha a csomagtartóban vagy a hátsó ülések alatt elhelyezhető bizonyos járművekben.Az akkumulátornak két csatlakozója lesz: egy pozitív (+) és egy negatív (-), amelyet általában piros és fekete borítók jelölnek.

• Használjon egy csavarkulcsot az akkumulátor negatív (-) termináljának leválasztásához

Kengéli vagy aljzatkészlettel gondosan lazítsa meg az anyát, amely rögzíti a negatív (-) akkumulátor-csatlakozó kábelét.Az elektromos rövidzárlatok kockázatának csökkentése érdekében mindig húzza ki a negatív terminálot.Miután az anyát meglazult, óvatosan vegye le a kábelt a terminálról, és tegye félre, biztosítva, hogy ne érintkezésbe kerüljön a fémfelületekkel vagy a pozitív terminálral.Egyes járműveknek műanyag burkolata lehet a terminálokon, amelyeket el kell távolítani, mielőtt a hozzáférés lehetséges.

• Várjon legalább 15-30 percig, hogy a maradék energia leereszkedjen a rendszerből

Az akkumulátor leválasztása után várjon legalább 15-30 percet, hogy megbizonyosodjon arról, hogy a fennmaradó elektromos töltés eloszlik a jármű elektronikus rendszereiből.Ez lehetővé teszi az ECM teljes visszaállítását.Bizonyos esetekben, különösen az újabb járművekkel vagy a komplex fedélzeti számítógépekkel rendelkező személyek esetében, szükség lehet egy órás várakozásra a teljes visszaállításhoz.Ez idő alatt a fékpedál megnyomása vagy a fényszórók néhány másodpercre történő bekapcsolása elősegítheti, hogy a rendszerből a rendszerből minden tartós energiát kiszivárogjon.

• Csatlakoztassa újra a negatív terminált, és rögzítse biztonságosan

Miután a várakozási idő eltelt, adja vissza a negatív (-) akkumulátor kábelt a terminálhoz.Rögzítse azt úgy, hogy meghúzza az anyát egy csavarkulccsal, biztosítva a kapcsolat szilárd és stabil.A laza csatlakozás elektromos problémákat okozhat, vagy megakadályozhatja, hogy az ECM helyesen működjön.Ha a járműnek van akkumulátorkezelő rendszere (BMS), akkor azt lehet visszaállítani egy szkennelő eszköz segítségével vagy a gyártó-specifikus eljárások követésével.

• Indítsa el a járművet, és hagyja, hogy néhány percig alapjáraton tétlen legyen

Az akkumulátor újracsatlakozása után indítsa el a motort, és hagyja, hogy néhány percig tétlen legyen.Ez lehetővé teszi az ECM számára, hogy az érzékelő adatok alapján újra újrahasznosítsa a paramétereket, például az üzemanyag -keveréket és az alapjárati sebességet.Ebben az időszakban kerülje el a motor újjáélesztését vagy azonnali vezetését, mivel a rendszernek időre van szüksége az újrakalibrálódáshoz.Egyes járműveknek szükség lehet arra, hogy meghatározott körülmények között vezetjenek, például néhány mérföldre tartó folyamatos sebességet tartanak az újratelepítési folyamat befejezéséhez.

OBD-II szkenner visszaállítási módszer (a pontossághoz ajánlott)

Az OBD-II szkenner (fedélzeti diagnosztikai szkenner) használata pontosabb módszert kínál az ECM visszaállítására és az összes korábbi érzékelő hibakód törlésének biztosítására.

Lépések:

• Keresse meg az OBD-II portot

Az első lépés az OBD-II port megtalálása, amelyet a vezető oldalán a műszerfal alatt helyeznek el.A legtöbb járműben a kormányoszlop közelében helyezkedik el, közel ahhoz, ahol a vezető térdének ülőhelye lesz.Ha nem biztos benne a pontos helyen, olvassa el a jármű tulajdonos kézikönyvét, vagy keressen egy kicsi, téglalap alakú, 16 tűs csatlakozót.

• Csatlakoztassa az OBD-II szkennert, és kapcsolja be a gyújtást

Miután az OBD-II portot azonosították, helyezze be az OBD-II szkenner csatlakozóját határozottan a portba.Miután csatlakoztatta, fordítsa a gyújtásgombot az ON helyzetbe a motor indítása nélkül.Ez bekapcsolja a jármű elektromos rendszerét, és lehetővé teszi a szkenner számára, hogy kapcsolatot létesítsen az ECM -mel.Egyes járműveknek az aktiválásához szükség lehet a szkenner bekapcsológombjának megnyomására.

• Ellenőrizze a tárolt hibakódokat

A szkenner menü segítségével keresse meg az olvasási kódok funkcióját.Ez a szolgáltatás lehetővé teszi a vezérműtengely helyzetérzékelőjével vagy más motor alkatrészeivel kapcsolatos aktív vagy tárolt hibakódok lekérdezését.Ezeknek a kódoknak a felülvizsgálata segíthet megerősíteni, hogy a probléma megoldódott -e, vagy ha további javításokra van szükség a visszaállítás folytatása előtt.

• Törölje a hibakódokat

A hibakódok áttekintése után válassza ki a szkenner törlési kódjait vagy az ECM visszaállítását.Ez a parancs arra utasítja az ECM -et, hogy törölje a tárolt hibaüzeneteket, visszaállítva a rendszert.A folyamat néhány pillanatig is eltarthat, és bizonyos esetekben a szkenner felszólíthatja Önt, hogy erősítse meg a visszaállítást a folytatás előtt.

• Kapcsolja ki a gyújtást, és húzza ki a szkennert

Miután a kódokat sikeresen megtisztították, kapcsolja ki teljesen a jármű gyújtását.Óvatosan húzza ki az OBD-II szkennert a portból, ügyelve arra, hogy a csatlakozócsapok ne forduljanak elő.Ezen a ponton az ECM visszaállt, és a vezérműtengely helyzetérzékelőjéhez kapcsolódó korábbi hibakódok már nem lehetnek jelen.

• Indítsa el a motort, és hagyja, hogy a jármű tétlen legyen

A szkenner leválasztásával indítsa el a motort, és hagyja, hogy néhány percig tétlen legyen.Ez lehetővé teszi az ECM számára, hogy újra beépítse és felismerje az újonnan telepített vezérműtengely helyzetérzékelőt.Ez idő alatt vegye figyelembe az irányítópultot minden új figyelmeztető lámpához.Ha az ellenőrző motor lámpája ki van kapcsolva, és a motor zökkenőmentesen fut, a visszaállítás sikeres volt.Ha azonban a figyelmeztető lámpák újra megjelennek, további diagnózisra lehet szükség az alapvető kérdések kezeléséhez.

A meghajtóciklus -újrakalibrálás (automatikus ECM -visszaállítás)

Egyes járművekben az ECM nem igényel kézi visszaállítást, mivel az új érzékelő adatait automatikusan újra meg tudja állítani a vezetési ciklusok idején.Ez a folyamat azonban időt vehet igénybe, és ideiglenes teljesítményproblémákhoz vezethet, ha az ECM továbbra is módosul.

Lépések:

• Indítsa el a járművet, és hagyja, hogy tétlen legyen

Kezdje a motor indításával, és hagyja, hogy kb. 5-10 percig tétlen legyen.Ez elősegíti az ECM kiindulási adatainak összegyűjtését az új érzékelőtől és stabilizálni a motor paramétereit.Kerülje a gyorsító megnyomását vagy a motor fordítását ebben a szakaszban, mivel a cél az, hogy a jármű normál alapjáratú állapotába kerüljön.

• Vezetés változatos körülmények között

A kezdeti tétlen időszak után vegye be a járművet olyan meghajtóra, amely magában foglalja a vezetési feltételek keverékét.Ideális esetben hajtson végre 20-50 mérföld között, amely magában foglalja mind a steady autópálya-sebességet (55-65 mph), mind a stop-and-go városi forgalmat.Ezek a változó körülmények lehetővé teszik az ECM számára, hogy elemezze az érzékelő leolvasását különböző motorterhelések mellett, biztosítva, hogy megfelelően alkalmazkodjon a változásokhoz.Ha lehetséges, kerülje a hirtelen gyorsulást vagy az agresszív fékezést, mivel a sima vezetés elősegíti a rendszer hatékonyabb újrakalibrálódását.

• Kapcsolja ki a motort és indítsa újra

Miután a meghajtó ciklus befejeződött, parkolja meg a járművet, és kapcsolja ki a motort.Várjon néhány pillanatot az újraindítás előtt, hogy az ECM feldolgozza az új adatokat.Az újraindítás után ellenőrizze, hogy nincs -e fenn a fennmaradó ellenőrző motor lámpás (CEL) figyelmeztetések vagy a teljesítményproblémák.Ha a lámpa kimarad, és a jármű zökkenőmentesen fut, az ECM valószínűleg befejezte az adaptációs folyamatát.Ha azonban a CEL továbbra is fennáll, vagy a jármű folyamatos teljesítményproblémákkal jár, további hibaelhárításra lehet szükség.

A vezérműtengely helyzetérzékelőjét mikrovezérlővel történő összekapcsolása

A vezérműtengely helyzetérzékelőjének integrálása egy mikrokontrollerrel, például egy Arduino -val vagy PIC -vel, az érzékelő jel típusának megértését és a megfelelő csatlakozások biztosításához szükséges.A vezérműtengely helyzetérzékelői különféle jel típusokat hoznak ki, beleértve a digitális (be/ki), analóg feszültséget vagy impulzusszélesség -modulációt (PWM).A Hall Effect Sensors digitális magas/alacsony jelet generál a mágneses mezők változásaira, amikor a vezérműtengely forog.Az optikai érzékelők, amelyek fényt használnak a vezérműtengely mozgásának észlelésére, a különböző pozícióknak megfelelő digitális impulzusjeleket is előállítanak.A mágneses (változó vonakodás) érzékelők viszont változó feszültségjelet generálnak, ahol az amplitúdó változik a forgással, a helyzetadatokkal.

Ezeknek az érzékelőknek a mikrokontrollerrel történő interfésze érdekében a jel típus alapján ki kell választani a megfelelő bemeneti csapokat, a digitális érzékelők csatlakoznak a digitális bemeneti csapokhoz, míg az analóg érzékelők analóg bemeneteket igényelnek.A mikrovezérlő bemeneti feszültségtartományának szintén meg kell egyeznie az érzékelő kimenetével a kompatibilitás biztosítása érdekében.Az érzékelő huzalozásakor annak kimenetét a megfelelő mikrovezérlő csapjához kell csatlakoztatni, és ha a feszültségszintek különböznek, akkor a feszültség elválasztókat vagy a szintváltókat kell használni a sérülések megelőzésére.Az érzékelőnek meg kell kapnia a megfelelő tápegységet, általában 5 V -os vagy 12 V -ot, és közös talajt kell megosztania a mikrovezérlővel a stabil működéshez.

A mikrovezérlő programozása az érzékelő adatok feldolgozására magában foglalja a kód írását olyan nyelveken, mint a C, C ++ vagy a Python.Olyan funkciók, mint például DigitalRead () a digitális érzékelőkhöz használják, miközben analogread () Az adatokat rögzíti a változó feszültségérzékelőkről.Az adatok visszakeresése után annak ennek megfelelően fel kell dolgozni, a digitális érzékelők egyszerű, magas/alacsony jeleket biztosítanak, amelyek közvetlenül az alkalmazás logikájában használhatók, míg az analóg érzékelő leolvasásait értelmes pozicionális információkká kell konvertálni a vezérműtengely pontos megfigyelése érdekében.

A vezérműtengely helyzetérzékelő cseréje

A vezérműtengely helyzetérzékelője a modern motorok fő alkotóeleme, amely felelős a vezérműtengely helyzetének és sebességének megfigyeléséért.Ezek az adatok segítenek a motorvezérlő modul (ECM) optimalizálásában az üzemanyag -befecskendezés és a gyújtás időzítésének optimalizálásában.Ha az érzékelő meghibásodik, rossz teljesítményhez, rossz tűzőképességhez, nehézséghez vezethet vagy akár a motor elakadhat.A hibás vezérműtengely -helyzetérzékelő cseréje fontos a motor hatékonyságának és megbízhatóságának helyreállítása.

A csere folyamat megkezdése előtt fontos az akkumulátor leválasztása a negatív terminál eltávolításával.Ez megakadályozza az elektromos veszélyeket és védi az érzékeny motor alkatrészeit.Miután az akkumulátort leválasztották, keresse meg a vezérműtengely helyzetérzékelőjét, amely a vezérműtengely, az időzítő burkolat vagy a hengerfej közelében található.A jármű szervizelési útmutatójának konzultációja segíthet a pontos hely meghatározásában.

Ezután távolítsa el a hibás érzékelőt az elektromos csatlakozó kihúzásával és a rögzítőcsavar csavarozásával.Óvatosan húzza ki a régi érzékelőt, ügyelve arra, hogy a folyamatban ne sérüljenek meg a környező alkatrészek.Az új érzékelő telepítése előtt hasonlítsa össze a régivel a kompatibilitás megerősítése érdekében.Ezután igazítsa azt megfelelően, rögzítse a rögzítőcsavarral, és csatlakoztassa újra az elektromos csatlakozót.

Miután az új érzékelő behelyezését telepítette, csatlakoztassa újra az akkumulátort, és indítsa el a motort.Ellenőrizze a figyelmeztető lámpákat vagy a szabálytalan motor viselkedését.Szükség esetén használja az OBD-II szkennert a hibakódok törléséhez, és ellenőrizze, hogy az érzékelő megfelelően működik-e.Ezeknek a lépéseknek a követésével biztosíthatja a sikeres cserét, segítve a motort zökkenőmentesen és hatékonyan.

A vezérműtengely helyzetérzékelő alkalmazása

Autómotorok

A vezérműtengely helyzetérzékelője, a modern belső égésű motorok alkatrésze, szerepet játszik a gyújtás időzítésének, az üzemanyag -befecskendezés és a szelep időzítésének szabályozásában.A motorvezérlő egység (ECU) számára történő adatok megadásával az érzékelő elősegíti a motor időzítésének optimalizálását, biztosítva a hatékony égést, amely javítja a teljesítményt és az üzemanyag -fogyasztást.Különösen nagy a változó szelep időzítésénél (VVT) rendszerekben, ahol lehetővé teszi a pontos beállításokat a vezetési körülmények alapján, javítva a teljesítményt és csökkenti a kibocsátást.Az érzékelő elősegíti a gyújtáskimaradás észlelését a szabálytalan vezérműtengely mozgásának azonosításával, lehetővé téve az ECU javításának elvégzését, például az üzemanyag -szállítás beállítását vagy a potenciális problémák meghozatalának értesítését.Hideg indulás során az érzékelő biztosítja, hogy az ECU megfelelő mennyiségű üzemanyagot szállítsa, és beállítja a gyújtás időzítését, megkönnyíti a simább és megbízhatóbb motorindításokat, még alacsony hőmérsékleten is.

Ipari automatizálás

Az autóipari alkalmazásokon túl a vezérműtengely helyzetérzékelője szerepet játszik az ipari automatizálásban a pontos motoros szinkronizálás és időzítés érdekében.A gyártó berendezésekben az automatizált összeszerelő vonalak és a gyártógépek pontos időzítésre támaszkodnak a zökkenőmentes működés biztosítása érdekében.Az érzékelő elősegíti a motorok és a mechanikus alkatrészek szinkronizálását, a hatékonyságot és a pontosságot.A robotika és a mozgásvezérlés területén az ipari robotok és az automatizált rendszerek a vezérműtengely helyzetérzékelőitől függnek, hogy koordinálják a mozgást, javítva az ismétlődő vagy nagysebességű feladatok pontosságát.Ezek az érzékelők támogatják a prediktív karbantartást azáltal, hogy figyelemmel kísérik a forgási adatokat a mechanikus alkatrészek kopásának korai jeleinek észlelése érdekében.Ez a proaktív megközelítés segít megelőzni a váratlan hibákat, csökkentve az állásidőt és a karbantartási költségeket.

Motorvezérlő rendszerek

A vezérműtengely helyzetérzékelője szerepet játszik a motorvezérelt alkalmazásokban, beleértve az elektromos és hibrid járműveket, valamint az ipari motorvezérlő rendszereket.A hibrid hajtóművekben az elektromos és benzinmotorok közötti átmenetet segíti a pontos időzítés és szinkronizálás biztosítása révén, ami simább működéshez és az üzemanyag -hatékonyság javításához vezet.Ipari környezetben a gyártási és feldolgozóiparban használt nagyteljesítményű elektromos motorok a forgási sebesség és a nyomaték pontos ellenőrzésétől függnek.Az érzékelő pontos pozíciós visszajelzést nyújt, javítja a teljesítményt és az energiahatékonyságot.A generátorokban és a tartalék energiarendszerekben az érzékelő elősegíti a mechanikus alkatrészek közötti szinkronizálást, biztosítva a stabil teljesítményt és megakadályozva a hibákat.

Következtetés

A vezérműtengely helyzetérzékelője kiválóan alkalmas arra, hogy az autó motorja jól működik, és hatékonyan használja az üzemanyagot.Segít az autó számítógépének finomhangolásában a motor üzemeltetésében, amely javítja az autó teljesítményét, és simán tartja.Ha ez az érzékelő abbahagyja a megfelelő munkát, olyan problémákat okozhat, mint a rossz motor teljesítménye és a megnövekedett üzemanyag -fogyasztás.Ez az érzékelő jó állapotban tartása és szükség esetén rögzíteni fontos az autó egészségének fenntartása érdekében.Ez a cikk lefedte az érzékelő működését, a motorban betöltött szerepét és azt, hogy mit kell tennie, ha kudarcot vall, a jármű működésének jobb megértése.
