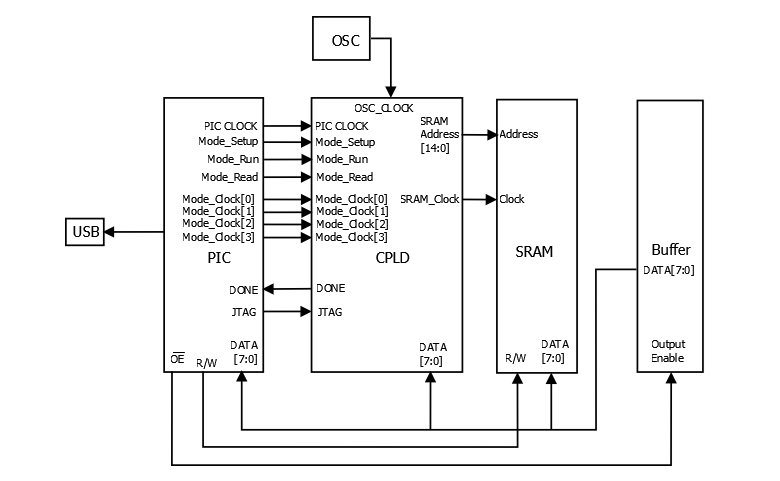

CPLD magyarázva: Útmutató a programozható logikai eszközökhöz

Az elektronikus tervezés dinamikus világában a komplex programozható logikai eszközök (CPLD -k) sokoldalú eszközként jelennek meg, az alkalmazkodóképesség, a pontosság és a hatékonyság zökkenőmentesen keverve.Ezek az eszközök forradalmasították az áramköri kialakítást a programozható makrósejtek és egy domináns összekapcsolási mátrix bevezetésével, lehetővé téve a bonyolult logikai funkciók létrehozását, figyelemre méltó megbízhatósággal.Az 1980 -as évek kezdetétől kezdve a modern iparágakban játszott legfontosabb szerepükig, például a hálózatépítésben, az autóiparban és az űrrepülésig, a CPLD -k bebizonyították, hogy a rugalmasság és a teljesítmény elérése szükséges.Ez a cikk belemerül a CPLD -k utazásába, azok megkülönböztető tulajdonságaiba, gyakorlati alkalmazásaiba és a programozási módszerekbe, amelyek a digitális logikai tervezés sarokkövévé teszik őket.

Katalógus

A CPLD áttekintése

A komplex programozható logikai eszközök (CPLD) uralmain belül felfedez egy kifinomult programozható logikai makrósejtek kárpitját, amely egy domináns összekapcsolási mátrixon keresztül összefonódik.Ezek a makrócellák (MC) és a bemeneti/kimenet (I/O) egységvonalak lehetővé teszik az áramkörök ügyes tervezését, az egyedi funkciók szerkezetének konfigurálását.Az olyan eszközökkel ellentétben, amelyeket bonyolult összekapcsolási időzítésük megdöbbent, a CPLD -k mozgatható fémhuzalokat használnak.Ez a jellemző egy következetes és előre látható órahasználatot ad nekik, így az időzítési előrejelzések megbízhatóbbá és pontosabbak.

Az utazás és a felhasználás

Az 1970 -es évek a programozható logikai eszközök (PLD) megjelenését hirdették meg, elősegítve a programozható makróegységek felé való lépést.Ez a váltás bőséges tervezési rugalmasságot vezetett be, és elkülönítette őket a statikus digitális áramköröktől, bár hasznosságuk kezdetben egyszerűbb áramkörökre korlátozódott.A CPLD-k megjelenése az 1980-as évek közepén forradalmasította ezt a tájat, előkészítve az utat az összetett áramköri tervekhez.Azóta bevonják magukat az olyan iparágakba, mint a hálózatépítés, az autóipari elektronika, a CNC megmunkálása és az űrrepülő rendszerek.Emlékeztethet arra, hogy a CPLD -k egyszerűsítették azt, amely egyszer aprólékos kézi munkát igényelt, és figyelemre méltó hatékonyságot jelent.

A CPLD -k megkülönböztető tulajdonságai

A CPLD-k megkülönböztetik magukat alkalmazkodó programozásuk, kiterjedt integrációjuk, gyors fejlesztési képességeik és széles körű alkalmazhatóságuk, valamint a gazdasági termelési költségek révén.A minimális hardver tapasztalattal rendelkezők számára vonzóak, megbízható és biztonságos termékekként szolgálnak, amelyek nem szükségesek kimerítő tesztelésre.A nagyszabású áramköri tervek bátorságának bizonyságjaként a CPLD-k kulcsszerepet játszanak a prototípus fejlesztésében és a kiszolgálásban 10 000 egység alatti futtatásban, amely hasznos kompetenciát testesít meg az Ön számára.Az a kedvesség, amellyel a CPLD -k alkalmazkodnak a fejlődő projektigényekhez, gyakran elismerést kapnak, hangsúlyozva a dinamikus környezetben való tényleges sokoldalúságukat.

Alkalmazási módszerek

Ezek az integrált áramkörök lehetővé teszik az igényeikhez igazított logikai funkciók kidolgozását mind a sématika, mind a hardverleírás nyelvek felhasználásával a fejlesztési platformon.Például egy üzenetrögzítő tervezésekor a sématika és a hardverleírások elkészítik és összeállítják a számítógépen.A letöltési kábel felhasználásával a kódot a CPLD-hez továbbítják a rendszeren belüli programozáshoz, amely tesztelést, hibaelhárítást és a tervek fejlesztését tartalmazza.A sikeresen kidolgozott mintákat ezután tömeggyártással készítik a CPLD chipek replikálásával.Az olyan projektekben, mint a közlekedési lámpák rendszerei, a tervezési folyamat megismétlése szükségessé válik, hasonlóan a ház újjáépítéséhez az újdonság helyreállítása érdekében.Ez az ismétlődő módszertan gyakran megalapozza az elsajátítás alapját, növelve mind a készségeket, mind a bizalmat.

Vezető változatok

Az évek során az olyan cégek, mint az Altera, a Lattice és a Xilinx, bemutatta a CPLD -k kiemelkedő vonalait.Figyelemre méltó példák közé tartozik az altera EPM7128S, Rácsosok Lc4128vés Xilinx's XC95108 -Ezek a modellek kiemelkedő szerepeket találtak a különféle globális alkalmazásokban.Azok, akiknek kiváltsága volt, hogy ezekkel a különálló termékekkel együttműködve, gyakran megjegyzik a finom, mégis erőteljes különbségeket, amelyek optimalizálják az egyes funkciókat.Ez tükrözi a konkrét projektigények által befolyásolt finom kiválasztási folyamatot, ahol minden változat birtokolja egyedi vonzerejét.

Az FPGA és a CPLD azonosítása és osztályozása

Vonatkozás	CPLD	FPGA
Logikus viselkedés kialakulása	Logikus viselkedés formája a termék kifejezés szerkezetének felhasználásával. Példák: rácsos isplsi sorozat, xilinx xc9500 sorozat, altera max7000s sorozat, rácsos mach sorozat	A logikus viselkedést egy asztalkeresési módszer alkalmazásával. Példák: Xilinx Spartan sorozat, Altera Flex10K, ACEX1K sorozat
Alkalmasság	Algoritmusokhoz és kombinációs logikához alkalmas, működik Jobb korlátozott triggerekkel és gazdag termékfeltételekkel	A szekvenciális logikához alkalmas, jobban működik A triggerekben gazdag struktúrák
Időzítési késleltetés	A folyamatos vezetékszerkezet egyenruhát biztosít és kiszámítható időzítési késleltetés	A szegmentált kábelezési struktúra kiszámíthatatlan időzítéshez vezet késleltetés
Programozási rugalmasság	A rögzített belső áramköröket a programozáshoz módosítják. Logikai blokkszintű programozást használnak	A belső huzalozás módosul a programozáshoz.Logika A kapuszintű programozás nagyobb rugalmasságot tesz lehetővé
Integráció	Alacsonyabb integráció az FPGA -hoz képest	Magasabb integráció bonyolultabb vezetékszerkezetgel és logikai megvalósítás
Könnyű használat	Könnyebben használható az E2PROM vagy a FastFlash programozással. Nincs szükség külső memória chipre	Külső memóriát igényel a programozás tárolásához információk, amelyek bonyolultabb felhasználáshoz vezetnek
Sebesség és kiszámíthatóság	Gyorsabb sebesség és jobb időzítési kiszámíthatóság A logikai blokkok közötti összekapcsolt összekapcsolás	Lassabb sebesség és kevésbé kiszámítható időzítés kapuszintű programozás és elosztott összekapcsolás
Programozási technológia	E2PROM vagy Flash memória programozást használ.Programozási adatok megmarad, amikor a rendszer ki van kapcsolva.Támogatja a programozást a programozó vagy rendszeren belül	Az SRAM programozás alapján.A programozási adatok akkor vesznek el, amikor A rendszer ki van kapcsolva, és újra kell tölteni.Támogatja a dinamikát konfiguráció
Titoktartás	Jobb titoktartást kínál	Alacsonyabb titoktartást biztosít
Energiafogyasztás	Általában magasabb energiafogyasztás, főleg magasabb integráció	Alacsonyabb energiafogyasztás a CPLD -hez képest

A CPLD programozási nyelvei

A komplex programozható logikai eszközök (CPLD) programozásának elemzése egy sarokköv a sokoldalú hardvermegoldások kidolgozásában.A CPLD -k programozásának történelmi módszerei a létrák diagramjaira vagy a hardverleírás nyelvekre (HDL) támaszkodtak, a Verilog HDL és a VHDL domináns választások.A kiválasztott nyelv alakíthatja mind a tervezési stratégiát, mind a megvalósítások működési hatékonyságát.

• Verilog HDL: A Verilog HDL -t az egyszerű szintaxis és robusztus szimulációs képességei miatt ápolják, tükrözve a digitális logikai tervezés során alkalmazott módszereket.Az elektronikus tervezési automatizálási (EDA) eszközökkel való integrációja lehetővé teszi a szintézis és a szimuláció zökkenőmentes végrehajtását.A Verilog C-szerű szintaxisát megfigyelték, hogy csökkenti a programozási háttérrel rendelkezők számára a belépés akadályát, sietve a tervezéstől a telepítésig az ipari ágazatok széles skáláján.

• VHDL: A VHDL kifinomultabb és kifejezőbb lehetőséget kínál a HDL programozáshoz.Gyakran választhat olyan projekteknél, amelyek aprólékos dokumentációt és szigorú típus-ellenőrzést igényelnek, az űr- és védelmi iparágakban értékelt tulajdonságok.Megjegyezheti, hogy annak ellenére, hogy a VHDL kisebb projektekben potenciális bonyolultsága volt, fegyelmezett struktúrája támogatja a kivételesen megbízható tervek létrehozását, ami szükségszerűség olyan környezetben, ahol a biztonság domináns.
