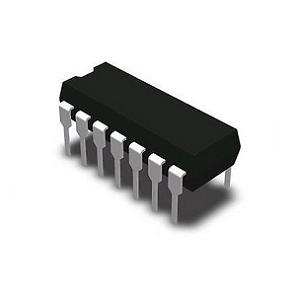

CD4073: Egy 3 bemeneti és kapu IC magyarázat

Ez az útmutató feltárja a CD4073-at, egy hármas 3-bemeneti és kapu-integrált áramkört, amely a modern elektronika sokoldalúságáról és hatékonyságáról híres.Megvizsgálja a CD4073 digitális logikai áramkörökben betöltött szerepét azáltal, hogy lebontja a PIN -konfigurációkat, a kapu műveleteket és az alkalmazásokat.

Katalógus

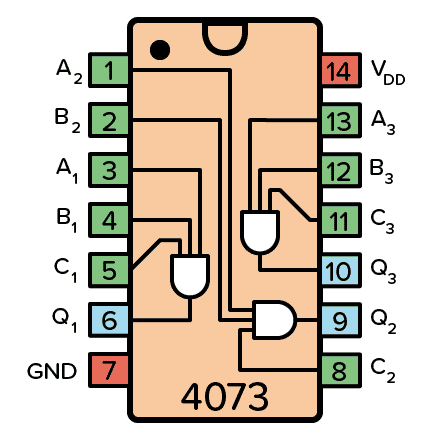

Pin -konfiguráció 4073 IC

Tűnév	PIN -es szám	Beír	Leírás
VDD	14	Hatalom	Tápfeszültség (+3 - +15 V)
GND	7	Hatalom	Föld (0v)
A1 - A3	1, 3, 13	Bemenet	A három és a kapu A bemenete
B1 - B3	2, 4, 12	Bemenet	A három és a kapu B bemenetei
C1 - C3	5, 8, 11	Bemenet	A három és a kapu C bemenetei
Q1 - Q3	6, 9, 10	Kibocsátás	Kimenetek a három és a kapuból

A 3 bemeneti és a kapu áttekintése

A 3-bemeneti és a kapu csak akkor ad nagy teljesítményt, ha mindhárom bemenetet, amelyet A, B és C-nek neveznek, magasra van állítva.Ennek megértése megköveteli az igazságtáblázat vizsgálatát, amely a bemeneti kombinációk részletes megjelenítését mutatja be, amely a logikai áramlást szemlélteti, hogy túlnyomórészt alacsony kimenetet eredményez.Az áramkör csak az összes bemenettel jár, az áramkör nagy teljesítményt generál, megtestesítve a szükséges bonyolult ellenőrzést, amely szigorú állapot teljesítését igényli a kívánt eredmény eléréséhez.

Bemenet a	B bemenet	C -bemenet	Quutput q
0	0	0	0
0	0	1	0
0	1	0	0
0	1	1	0
1	0	0	0
1	0	1	0
1	1	0	0
1	1	1	1

A CD4073 funkciója és használata

Kezdeti beállítás és kapcsolatok

A telepítés kezdeményezéséhez CD4073, Kezdje úgy, hogy a VDD -t egy stabil és pozitív feszültség -ellátással csatlakoztatja, miközben biztosítja, hogy a GND biztonságosan kapcsolódik a talajhoz.Ez a lépés az integrált áramkör megfelelő működésének gerincét szolgálja.Javasoljuk, hogy ezeket a kapcsolatokat kétszer ellenőrizze, hogy megkerülje a hatalmi kérdésekből fakadó lehetséges eltéréseket.

Bemenet és jelkezelés

Az A, B és C jelöléssel ellátott bemeneteket digitális jelekhez kell csatlakoztatni, amelyek pontosan tükrözik a vizsgált feltételeket.A digitális jelek megválasztása hatással van, mivel predikti a CD4073 által feldolgozott logikát és viselkedést.Az elhanyagolás vagy a felügyelet, például a kóbor csatlakozások vagy a zaj, hibákat vezethet be, bonyolítva a logikai műveleteket.

Kimeneti felhasználás és áramkör integrációja

A kapu kimenetei, általában Q -ként ábrázolva, az A, B és C bemenetek logikai kereszteződési mutatóiként működnek, és ezeknek a kimeneteknek a későbbi áramköri műveletekbe történő integrálása óriási értéket nyújthat.A stratégiai integrációt gyakran a múltbeli forgatókönyvek vezérlik, ahol az áramkör hatékonysága figyelemre méltó teljesítményjavításokhoz vezetett.

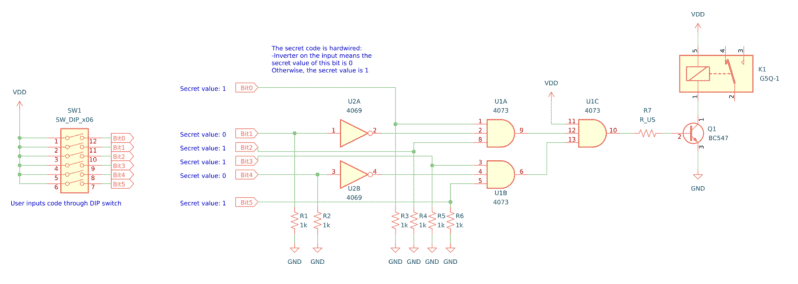

CD4073 alkalmazási áramkör

A CD4073 integrált áramkör fontos elem egy biztonságos kód zárrendszer felépítéséhez, amely ellenőrzi a 6 bites bináris kódot, például az 101101-et. Ez a rendszer a CD4073-on belüli kapukat használja a bemeneti kód pontosságának megerősítésére.Nem olyan IC -kapuk, mint a CD4069Be, a logikai szintek beállításához használják, biztosítva, hogy a bemenet az áramkör helyesen értelmezze.Megfelelő szekvenálásra és a bemeneti logika beállítására van szükség a rendszer megbízható működéséhez.

Számos alkatrész kulcsfontosságú az áramkör összeállításához.Egy relét használnak a külső eszközök vezérlésére, míg a CD4073BE kezeli a és a kapu műveleteit, és a CD4069BE nem biztosítja a kapu műveleteit.A bináris kód beviteléhez egy 6-helyzetű DIP-kapcsolót használnak, és az ellenállókat beépítik az áramáramlás szabályozására.Egy NPN tranzisztor, például a BC547, a relé táplálására és a megfelelő működést biztosítva.

A relét a tranzisztor aktiválja, amely felerősíti a kis áramot a DIP -kapcsolóról a relé vezetéséhez.Ez lehetővé teszi az áramkör számára a külső eszközök, például a biztonsági riasztások vagy az ajtózárak szabályozását, javítva az általános biztonságot.Az áramköri hibák elkerülése érdekében a tranzisztor megfelelő kiválasztására és torzítására van szükség.Ez bizonyítja a digitális logika és az analóg vezérlés kiegyensúlyozásának fontosságát, mivel gondos interakciójuk meghatározza a hardver alkalmazások sikerét vagy kudarcát.

CD4073 alternatívák és ekvivalensek

• NTE4073 néven is címkézve, MC14073, HCF4073, TC4073, HEF4073-

• olyan variációk, mint "CD4073Be"Jelölje meg a gyártó vagy a technológiai különbségeket.

• 74HC11: Egy újabb hármas 3-bemeneti és kapu IC.

Adatlapok

CD4073BE adatlapok:

Anyagkészlet 30/március/2017.pdf

CD4073B/81B/82B típusok.pdf
